Topdiag | SKU: B0180

TopDiag P200 | Tester elektrických obvodů

Name: TopDiag P200 | Tester elektrických obvodů
Brand: Topdiag
SKU: B0180
Price: 144.95 EUR
Availability: InStock

€144,95 včetně DPH

€119,79 bez DPH

Záruka přímo přes AsTools

Záruční případy řešíme sami, rychle a bez zprostředkování výrobce. Díky vlastnímu skladovému zásobování a technické kvalifikaci vám můžeme obvykle pomoci bez zbytečných průtahů. Pouze ve výjimečných situacích produkt přeposíláme dále dodavateli.

2 roky záruky na všechny produkty

Všechny naše produkty jsou dodávány s 2letou zárukou od výrobce. Máte tak jistotu dlouhodobé kvality a servisu.

Jednoduchý návrat zboží

Vrácení zboží si snadno vyžádáte přes svůj účet. Pošleme vám vrácenku na e-mail. Náklady na vrácení nese zákazník.

Odborný zákaznický servis

Naši odborníci jsou připraveni vám poskytnout rychlou a kvalifikovanou pomoc online i v našem kamenném obchodě. Máte otázky? Neváhejte se na nás obrátit.

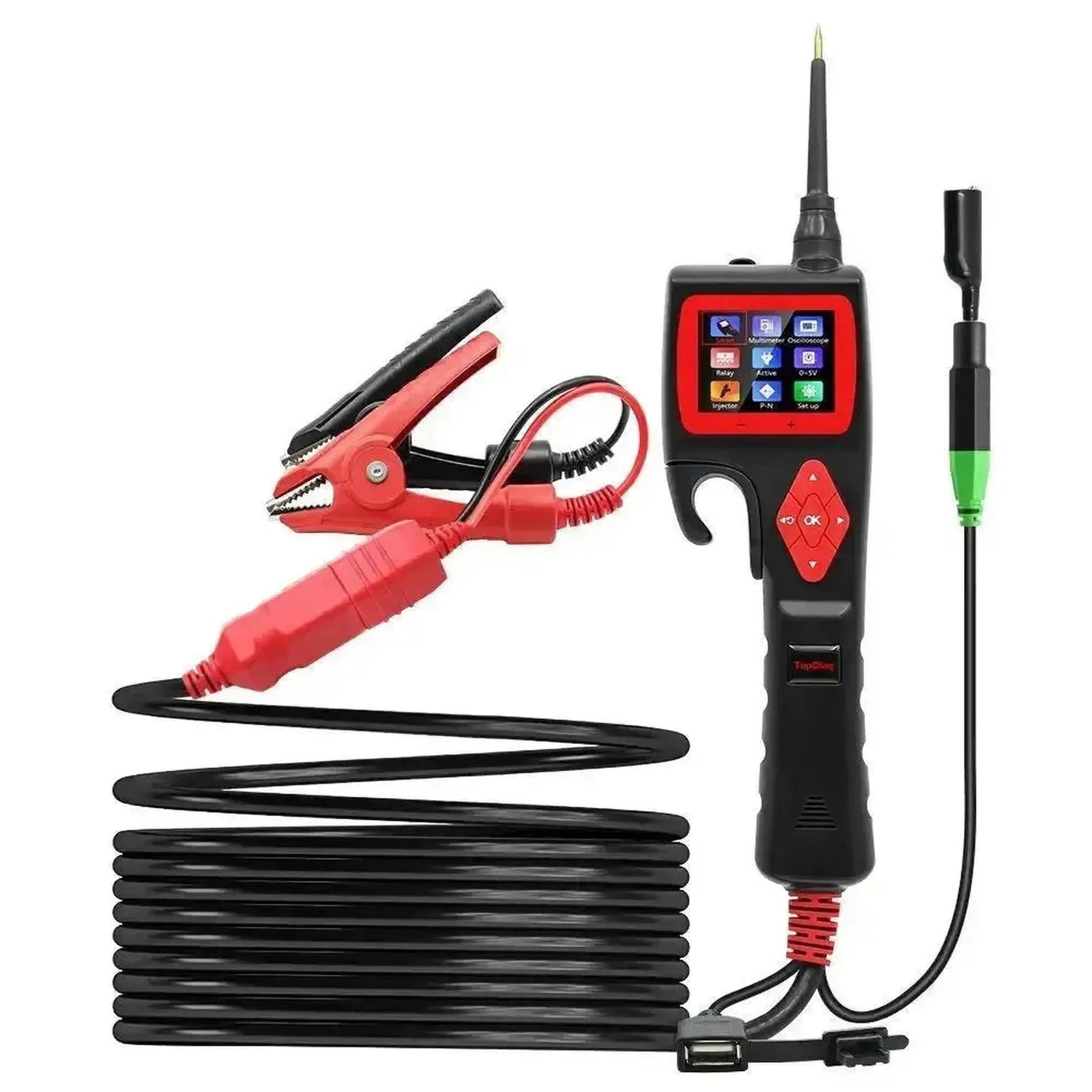

Testovací přístroj TopDiag P200 je určen k rozsáhlé diagnostice elektrickýchobvodů vozidel a kombinuje funkce multimetru, osciloskopu a testeru součástek v jednom zařízení. Tester je vhodný pro 12V i 24V systémy vozidel s pracovním napětím od 9V do 30V a zaznamenává měření až do maximálně 100V. Zařízení je napájeno přímo přes dodané akumulátorové svorky nebo adaptér do zapalovače, poté je možné kontrolovat elektrické obvody v celém vozidle pomocí dlouhého testovacího kabelu a vyměnitelných testovacích sond. Tento nástroj je určen především pro měření vodičů, lokalizaci zkratů a kontrolu senzorů a aktuátorů v moderní automobilové technice.

V praxi pracuje tester s technologií Smart Test, při níž zařízení automaticky rozezná na připojené sondě, zda se měří napětí (VDC) nebo odpor (Ohm). Při určování polarity signalizuje červený nebo zelený LED indikátor a akustický signál přímo, zda jde o kladné nebo záporné napájecí napětí. Navíc je nástroj vybaven integrovaným napájecím zdrojem, kterým je možné aktivně řídit součástky jako osvětlení, palivové trysky a relé v různých režimech testu (Moment, Latch, Pulse). Během používání chrání obvod vozidla nastavitelný elektronický jistič od 1A do 18A před přetížením, což je zásadní pro bezpečnou diagnostiku součástek bez externe připojovaných zdrojů nebo oddělených pojistek.

VÝHODY

✔Nastavitelný jistič od 1A do 18A — Zamezuje roztavení citlivého vedení při připojení podezřelých nebo zkratovaných obvodů.",span>

✔Technologie Smart Test — Automaticky rozezná, zda se měří napětí nebo odpor, takže při rychlých kontrolách odpadá ruční přepínání mezi režimy měření.

✔Řízení součástek ve třech režimech — Napájí osvětlení, trysky a relé přímo přes testovací sondu v pozicích Moment, Latch a Pulse.

✔Osciloskop, test relé a test trysek integrované — Funkce, které obvykle u srovnatelných testerů vyžadují oddělený nástroj.",span>

OMEZENÍ

✕Nevhodné pro řídící jednotky a komunikační linky — Vynucené připojení napájecího napětí na ECU nebo airbagové moduly způsobí nenapravitelné poškození elektroniky.

✕Pracovní napětí od 9V do 30V — Vysokonapěťové systémy v hybridních a elektrických vozidlech jsou mimo rozsah.

✕Napájení z vozidla — Zařízení nefunguje samostatně; při vybitém akumulátoru je nutný externí napájecí zdroj.

✕Provozní teplota od 0°C do 60°C — Není určeno pro práci pod bodem mrazu mimo opravárenský podnik.

Použití a funkčnost

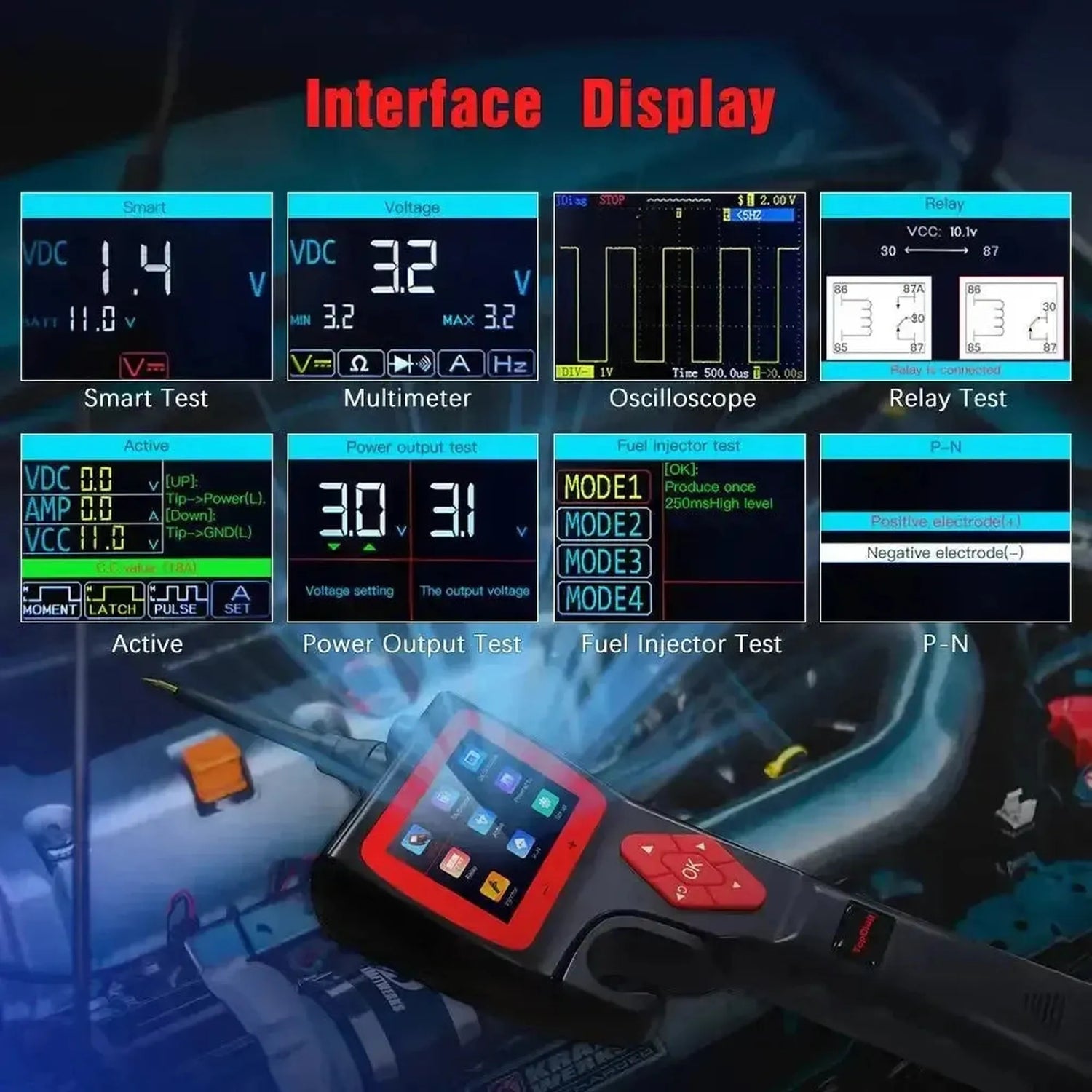

Tento testovací přístroj nabízí různé měřící a testovací funkce pro cílenou diagnostiku automobilové elektroniky.

Smart Test: Automatické rozpoznání měřené veličiny, napětí nebo odporu, na testovací sondě. Tím se při rychlých kontrolách eliminuje nutnost ručního přepínání mezi režimy měření.

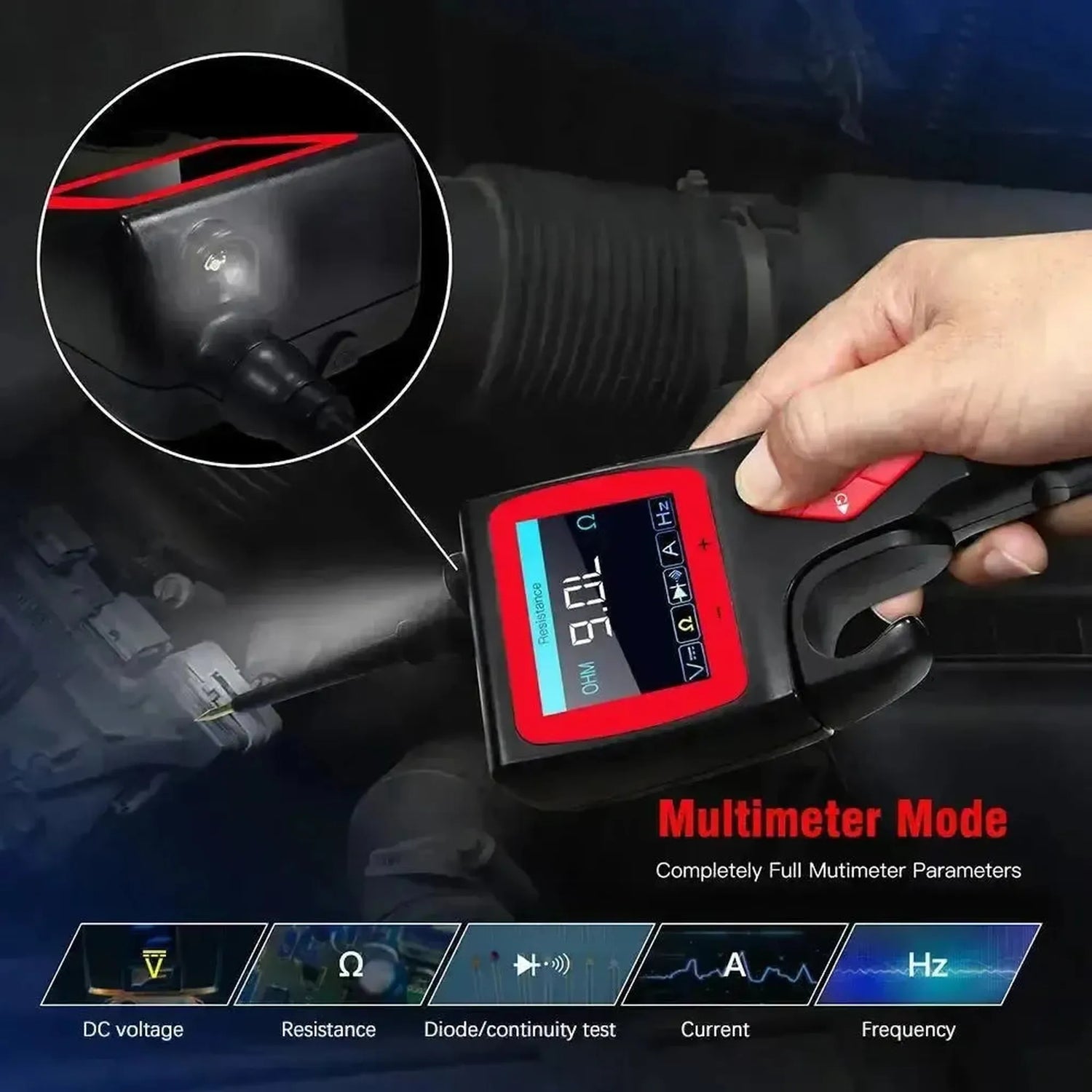

Režim multimetru: Úplná funkčnost pro měření stejnosměrného napětí, odporu, kontinuity, diod, proudu v ampérech a frekvence v hertzech pro podrobnou diagnostiku obvodů.
Aktivace součástek: Přímé napájení aktuátorů, jako jsou chladicí žebra, startéry nebo lampy, s 12V nebo 24V přes testovací sondu s provozními režimy Moment, Latch a Pulse pro specifické testovací postupy.
Test baterie pro 12V a 24V: Analyzuje stav akumulátoru vozidla bez připojování externích zařízení. Provádí testy nabíjení, spouštěcí testy a zátěžové testy za účelem kontroly kapacity a funkčnosti nabíjecího systému.

Speciální funkce a možnosti

Pro hluboké vyhledávání poruch je systém vybaven různými pokročilými testovacími funkcemi.

Režim osciloskopu: Poskytuje vizuální zobrazení elektrických signálů s rozsahem napětí od 1V do 49V pro analýzu pulzujících signálů ze senzorů a síťové komunikace, jako je PWM.
Test relé: Speciální testovací rozhraní pro kontrolu standardních 4-pinových a 5-pinových automobilních relé, včetně vizuálních schémat zapojení na vestavěné obrazovce.
Test trysek: Odesílá specifické pulzní signály palivovým trykám za účelem kontroly mechanické a elektrické funkce, čímž lze vyloučit ucpání nebo vadné cívky.
Nastavitelný jistič: Vnitřní ochrana proti zkratu je ručně nastavitelná mezi 1A a 18A. Tím se předchází roztavení citlivého vedení při napájení podezřelých nebo zkratovaných obvodů.

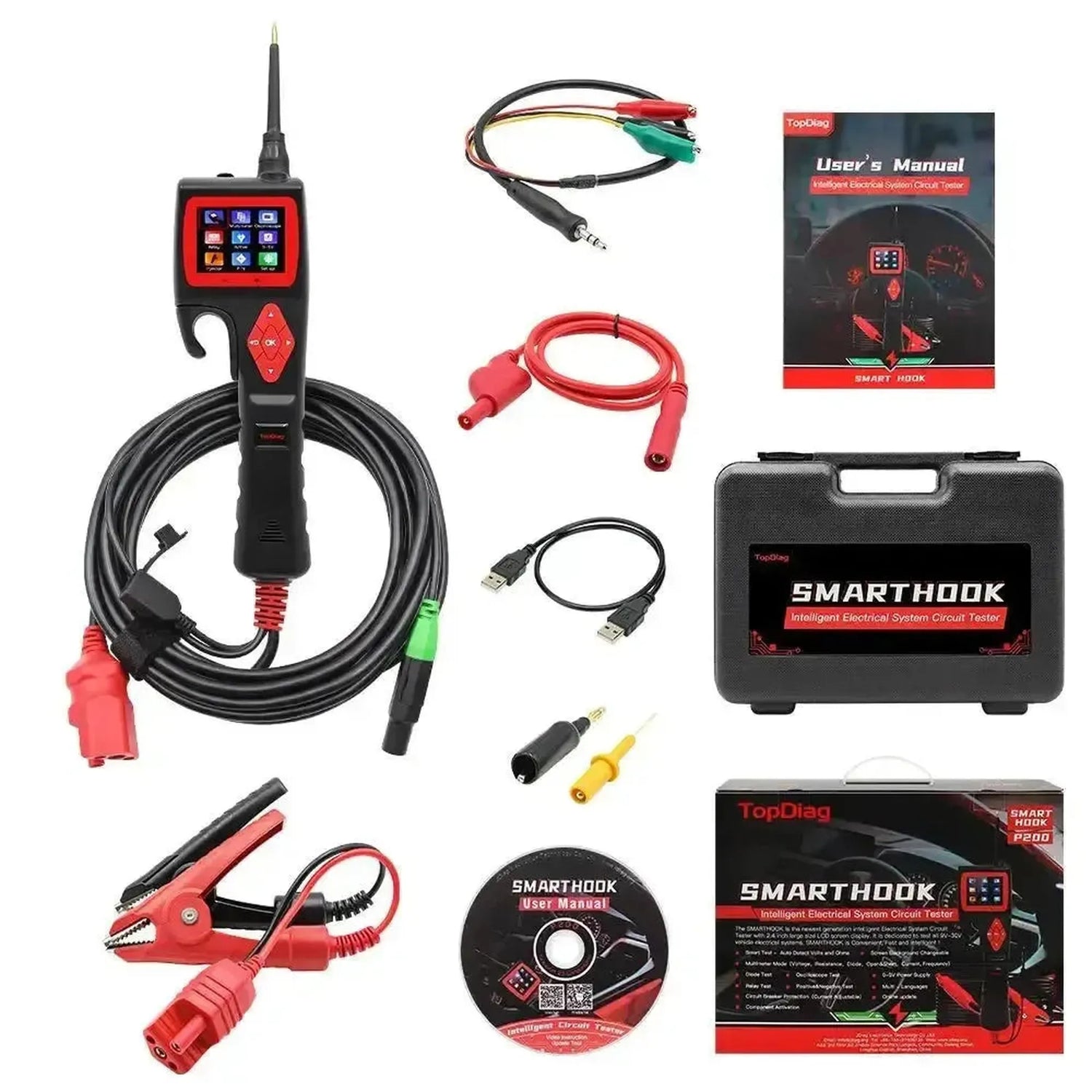

Obsah balení

1x Testovací přístroj TopDiag P200
1x Masivní měděná/nerezová testovací sonda
1x Sada akumulátorových svorek, červená a černá
1x Adaptér do zapalovače
1x Hlavní kabel s prodlužovacím kabelem
1x Sada kabelů na test relé
1x Extra pomocný uzemňovací kabel se svorkou

💡

Dobré vědět: Nepoužívejte aktivaci součástek, připojování kladného nebo zemícího vodiče, nikdy přímo na komunikačních linkách nebo řídících jednotkách, jako jsou ECU nebo SRS a airbagové moduly. Vynucené připojení napájecího napětí na tyto součástky může způsobit nenapravitelné poškození citlivé elektroniky. V případě pochybností si vždy prohlédněte elektrické schéma konkrétního vozidla.

Technické specifikace

Specifikace	Popis
Značka	TopDiag
Model	P200
Displej	TFT barevný displej 320x240 DPI
Napájecí napětí	12V nebo 24V, napájeno z automobilové baterie
Minimální / maximální pracovní napětí	9V / 30V
Rozsah měření napětí	0,1V - 100V
Rozsah měření odporu	1 ohm - 200K ohm
Rozsah osciloskopického napětí	1V - 49V
Ochrana pojistkou proti přetížení	Nastavitelné od 1A do 18A
Provozní teplota	0°C až 60°C
Teplota skladování	-40°C až 70°C
Číslo položky	B0180
