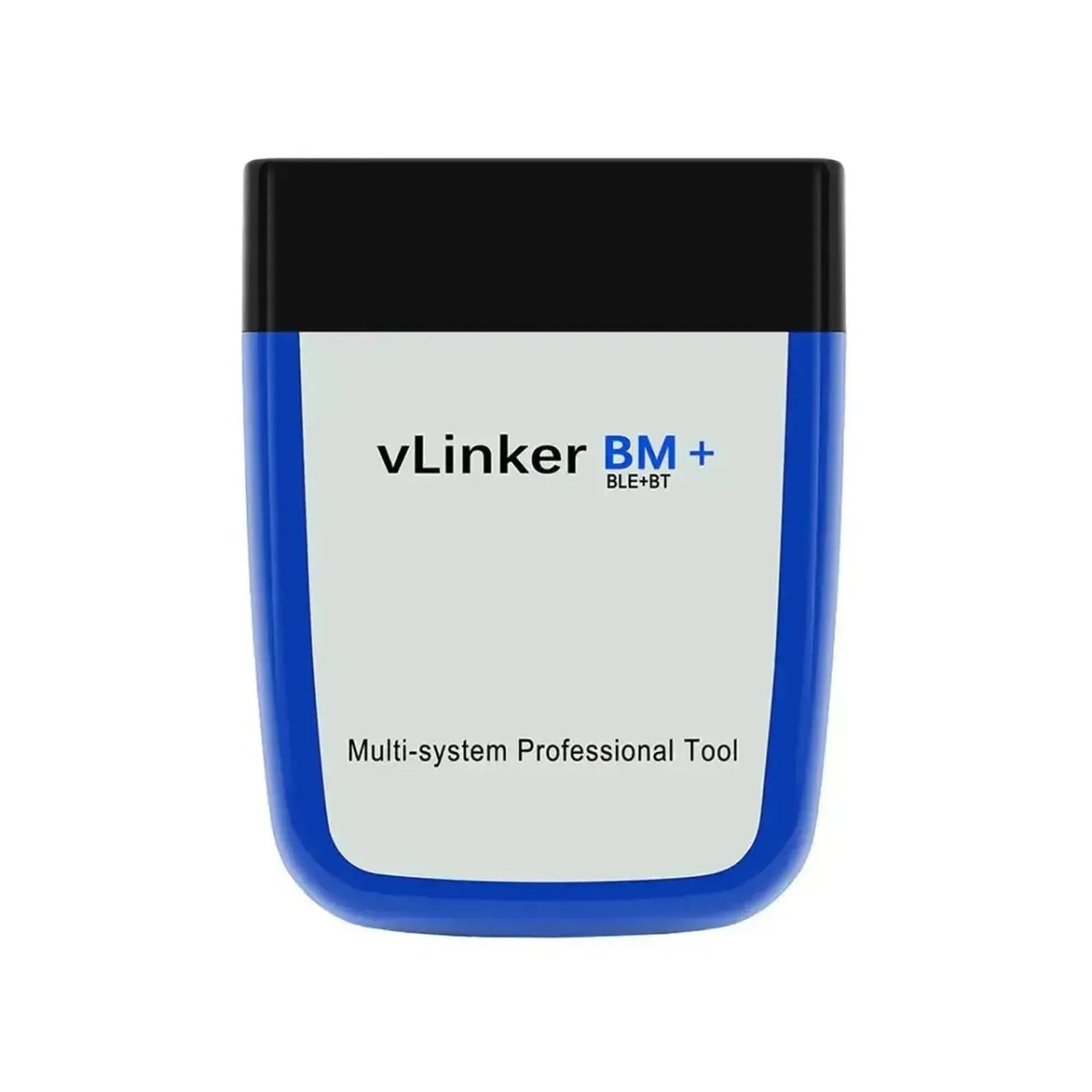

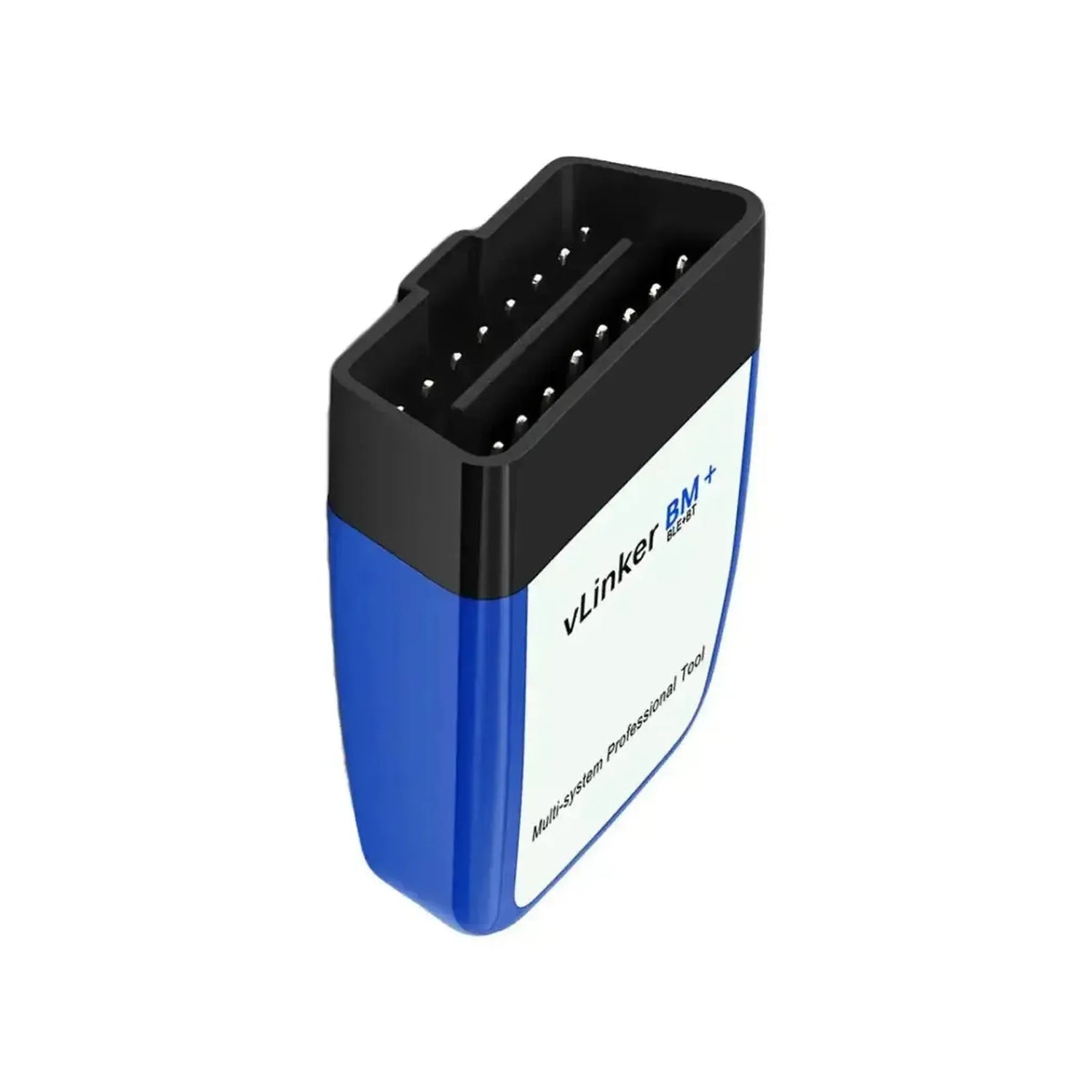

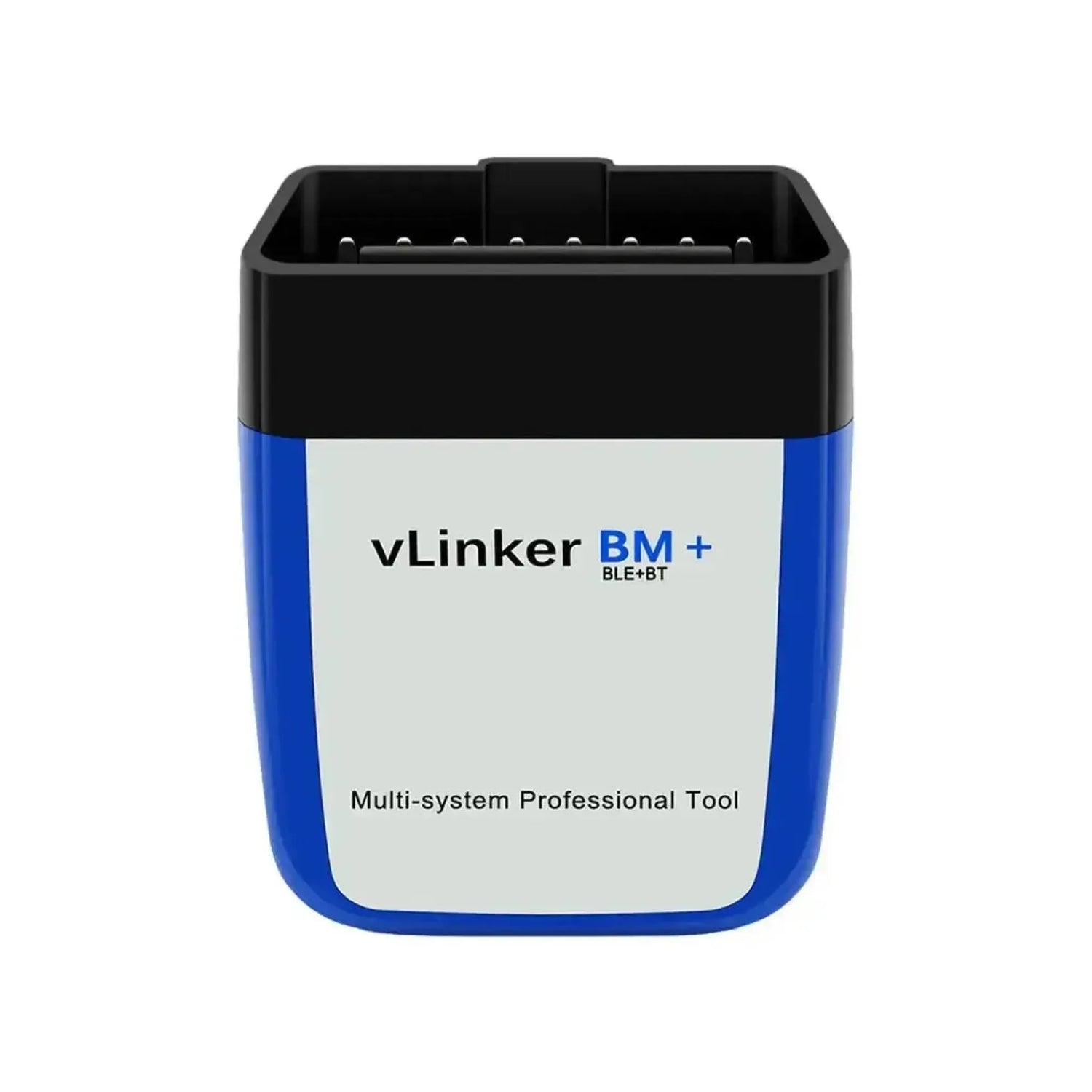

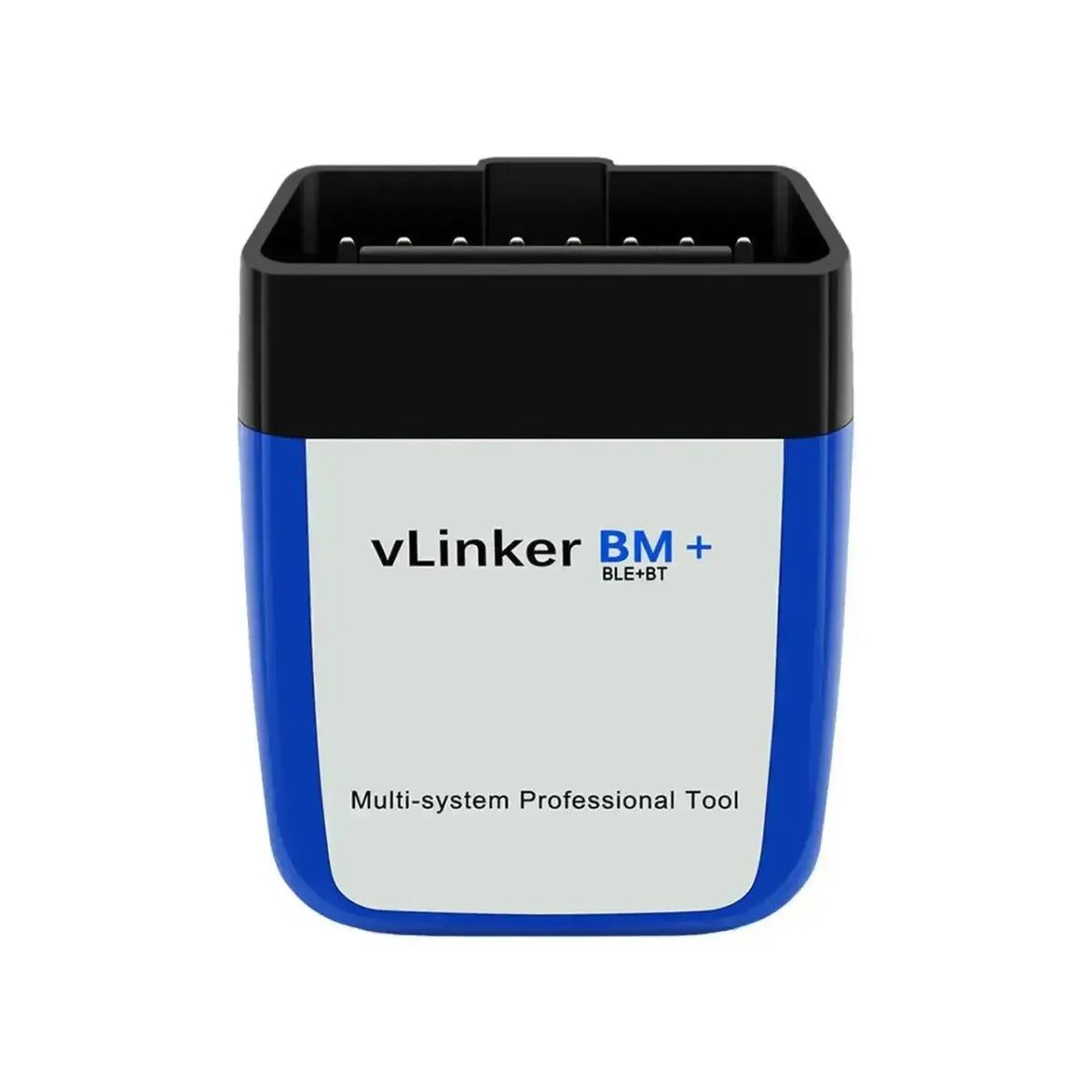

Vgate VLinker BM+ | Rozhraní ELM327 (Bluetooth 4.0)

Použití a funkčnosti

Přístroj Vgate vLinker BM+ je primárně určen pro diagnostiku vozidel a úpravu parametrů modulů. Přesná funkčnost závisí na používané externí software.

• Čtení a mazání chybových kódů: Přístup k řídící jednotce motoru (ECU) pro identifikaci a resetování standardních a výrobcem specifických diagnostických kódů chyb (DTC).
• Kódování vozidla: Zápis nových konfiguračních dat do specifických vozidlových modulů (např. CAS nebo FEM/BDC u BMW) pro aktivaci skrytých funkcí nebo změnu nastavení.
• Monitorování živých dat: Čtení údajů ze senzorů v reálném čase, jako je tlak na sání, teplota chladicí kapaliny, napětí lambdastiky a palivové trimmy.
• Servisní a údržbovací funkce: Podpora specializovaných příkazů, jako je registrace nové baterie nebo monitorování stavu čestičného filtru (DPF), v závislosti na podpoře aplikace.

Speciální funkce a možnosti

Toto rozhraní má hardwarové úpravy, které jej odlišují od standardních ELM327-klonů a jsou speciálně zaměřeny na spolehlivý přenos dat během kritických procesů.

• Technologie šetření baterie: Rozhraní se automaticky přepne do energeticky úsporného režimu spánku (přibližně 3mA spotřeba) při vypnutí motoru a bezprostředně se probudí při aktivitě sítě na OBD2-sběrnici.
• Zpracování dlouhých datových rámců: 32bitový mikrořadič zpracovává větší datové bloky než standardní ELM327-čip, což je nezbytné pro stabilitu a integritu dat během kódování modulů.
• Ochrana proti přepětí: Integrované ochranné obvody chrání dongle a automobilovou elektroniku před neočekávanými skokům napětí prostřednictvím 12V napájení OBD2-konektoru.
• Duální režim Bluetooth: Používá Bluetooth Classic pro stabilní připojení se staršími zařízeními a Bluetooth Low Energy (BLE) pro přímou, bezpečnou integraci s iOS aplikacemi.

Podporované protokoly

Rozhraní podporuje všechny právně povinné OBD2-komunikační protokoly a potřebné sady příkazů AT a ST pro pokročilé aplikace.

• ISO 15765-4 CAN: Aktuální standardní síťový protokol pro moderní vozidla s plnou podporou sítí CAN s 11bitovým i 29bitovým ID.
• ISO 9141-2 / ISO 14230-4 KWP: Protokoly pro sériovou datovou komunikaci, převážně používané v evropských a asijských vozidlech před standardizací CAN-bus.
• SAE J1850 PWM / VPW: Zastaralé komunikační protokoly, které byly primárně používány výrobci v Severní Americe (jako Ford a GM) kolem přelomu tisíciletí.
• Rozšířená sada příkazů ST: Kromě standardních ELM327 AT-příkazů čipset podporuje instrukce pro otevírání specifických datových cest vyžadovaných software pro kódování.

Kompatibilní software a aplikace

Přístroj vLinker BM+ je optimalizován pro použití se známými diagnostickými a kódovacími aplikacemi na mobilním trhu.

• BimmerCode (iOS / Android): Speciálně navrženo pro přístup a kódování řídících jednotek v BMW, Mini a Toyota Supra (A90).
• BimmerLink (iOS / Android): Aplikace pro hloubkovou diagnostiku modulů, aktuální údaje senzorů, registraci baterie a monitorování DPF u BMW a Mini.
• Car Scanner ELM OBD2 (iOS / Android / Windows): Univerzální a rozsáhlý software pro diagnostiku chyb, zobrazení živých dat a monitorování hybridních/EV systémů.
• Torque Pro (Android): Rozsáhlá aplikace pro vytváření přizpůsobených dashboardů živých dat a protokolování parametrů motoru během jízdy.

Podporované operační systémy

Díky duálnímu režimu Bluetooth čipu je hardware v širokém měřítku použitelný v různých operačních systémech.

• iOS: Kompatibilní s iOS 9.0 a novějšími. Komunikace probíhá výhradně prostřednictvím Bluetooth Low Energy (BLE), což znamená, že ruční párování v nabídce Bluetooth Apple není vyžadováno ani možné.
• Android: Kompatibilní s Android 4.4 a novějšími. V závislosti na aplikaci podporuje metodu připojení Bluetooth Classic i BLE.
• Windows: Kompatibilní s Windows 8, 10 a 11, pokud má systém vestavěný nebo externí Bluetooth adaptér podporující protokol.

Obsah balení

• 1x Vgate vLinker BM+ | ELM327-rozhraní (Bluetooth 4.0)
• 1x Uživatelská příručka (anglická verze)
