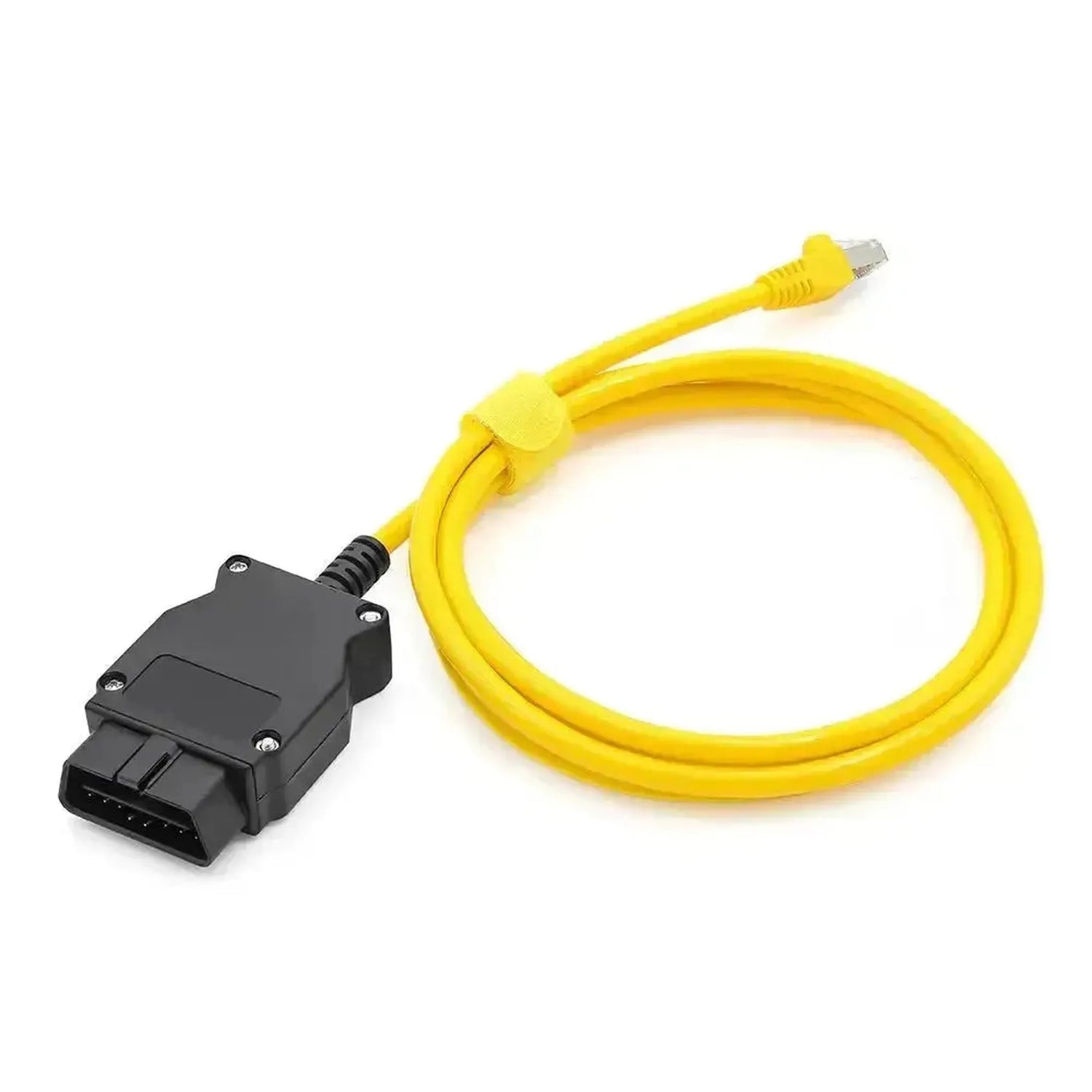

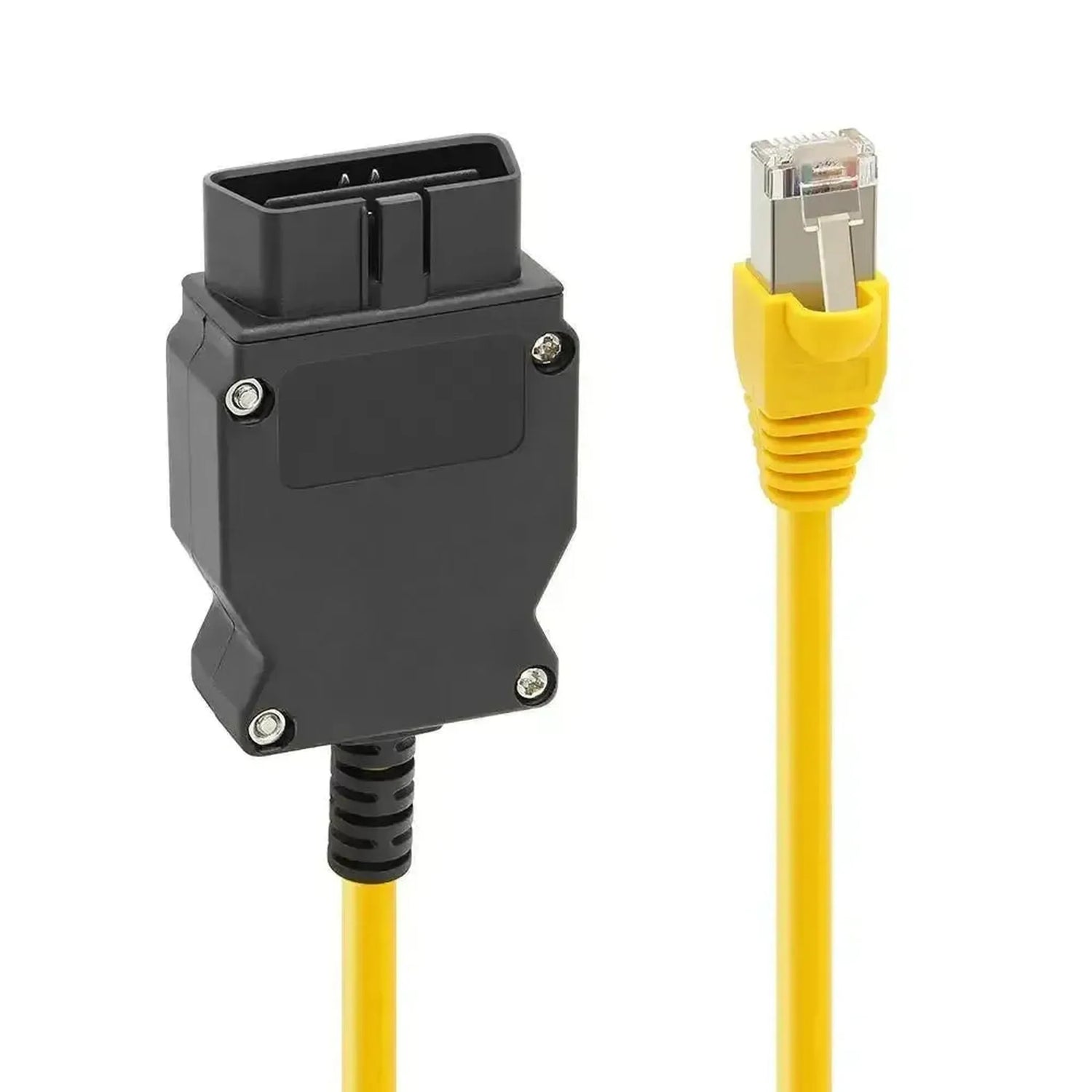

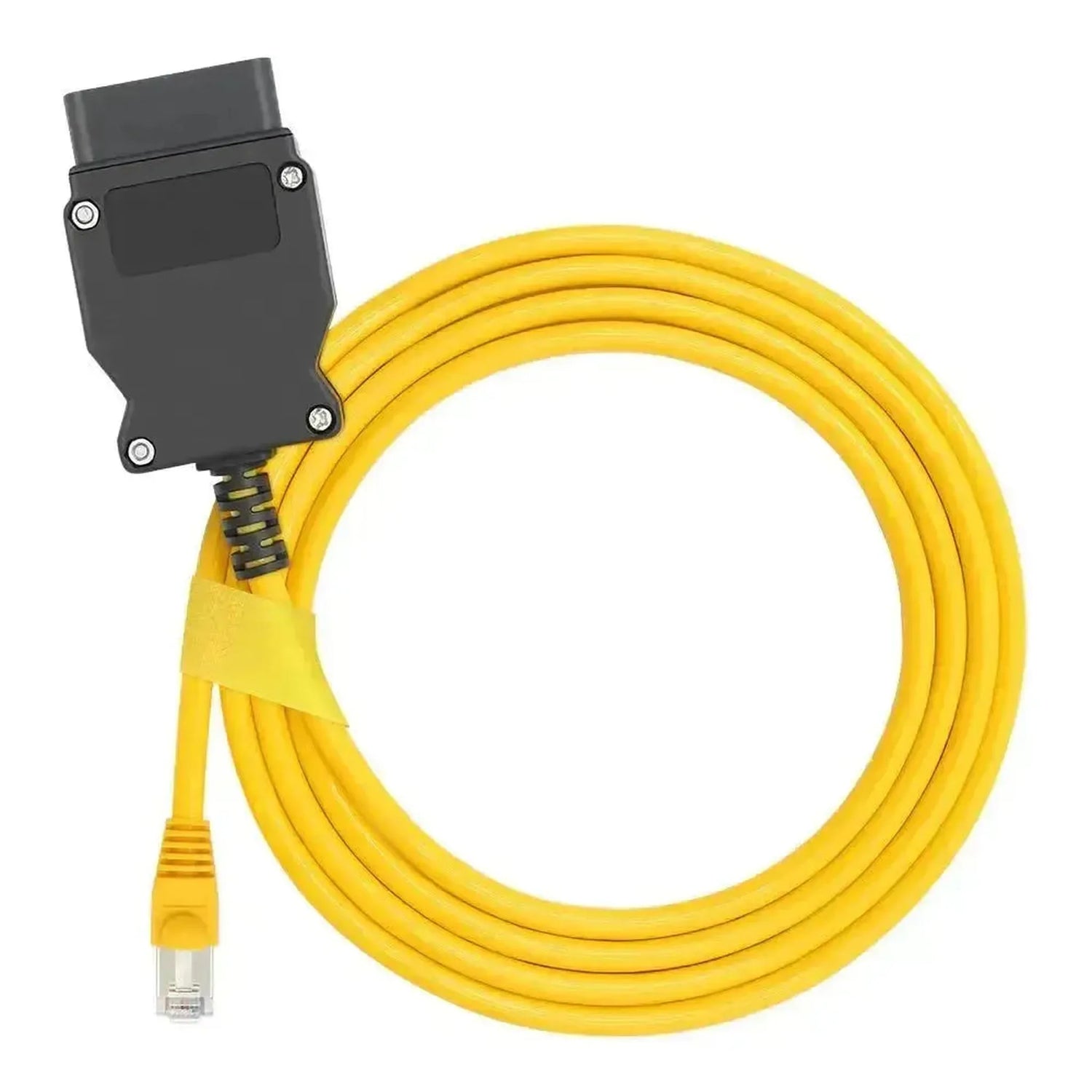

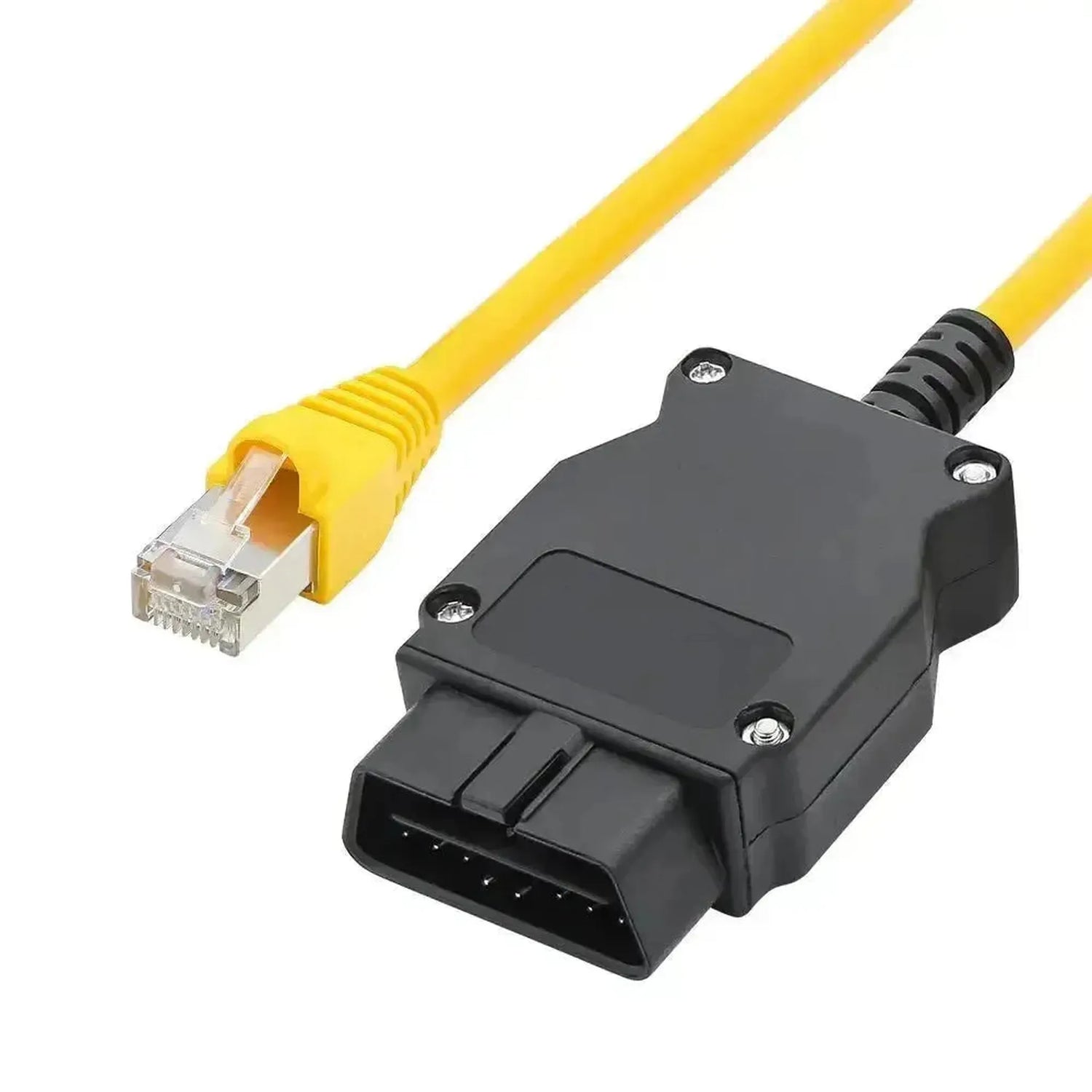

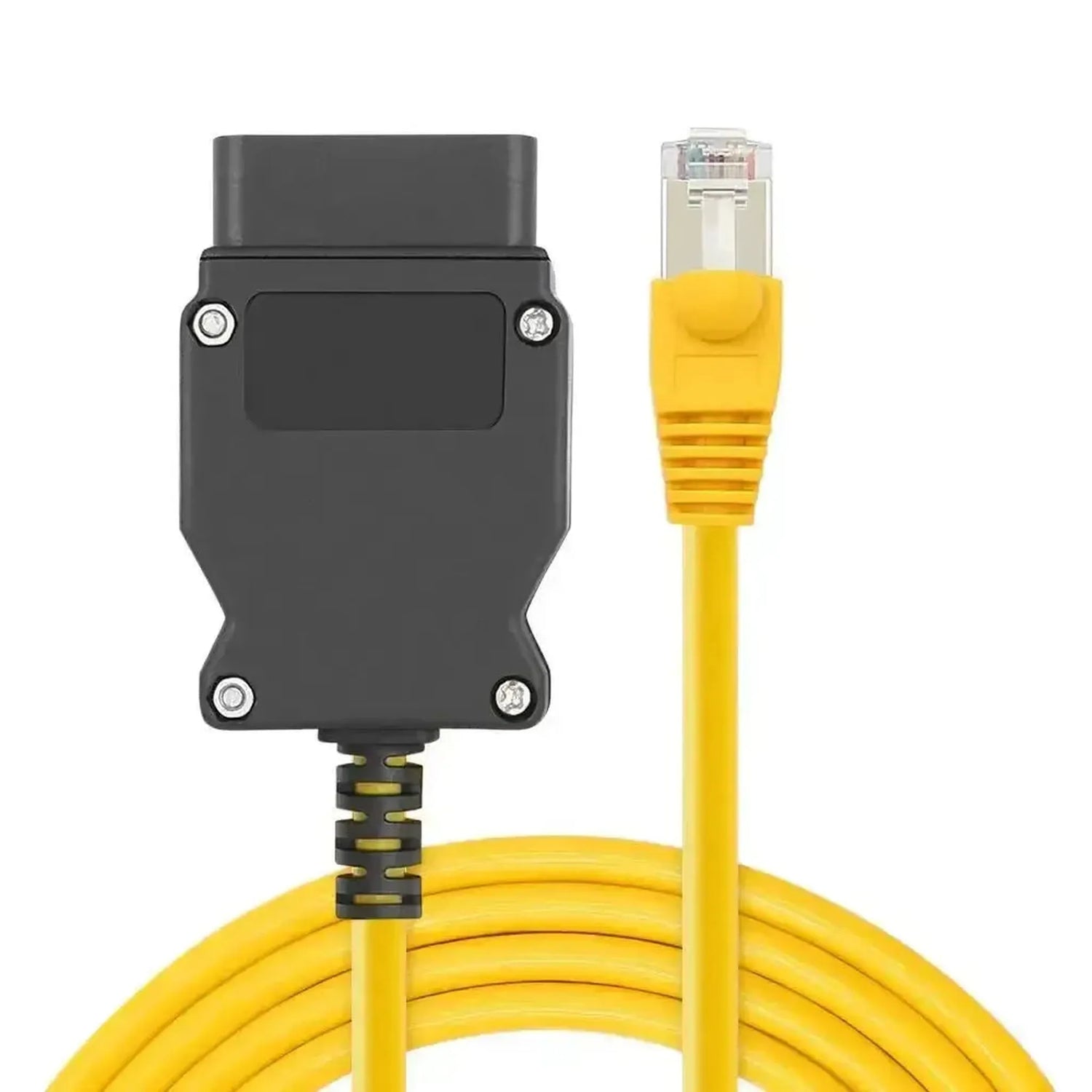

BMW ENET OBD2 - RJ45 | Diagnostický kabel

Použití a funkce

Toto připojení umožňuje různé diagnostické a programovací úkoly při použití správného externího softwaru. Možnosti závisí na schopnostech zvoleného softwarového balíčku.

• Diagnostika vozidla: Čtení a mazání diagnostických kódů chyb (DTC) ze všech dostupných modulů v síti vozidla prostřednictvím softwaru na úrovni prodejce.
• Kódování modulů: Úprava konfigurací vozidla a odemčení skrytých funkcí komfortu a bezpečnosti prostřednictvím specializovaných nástrojů.
• Programování ECU (flashování): Provádění aktualizací firmwaru pro řídicí jednotky a zápis upravených souborů (například pro zvýšení výkonu nebo úpravy převodovky).
• Protokolování živých dat: Sledování a grafické zobrazení dat snímačů v reálném čase, testy aktuátorů a parametry motoru během provozu.

Speciální funkce a možnosti

Kabel podporuje pokročilou komunikaci v síti vyžadovanou moderními architekturami vozidel.

• Komunikace DoIP: Usnadňuje rychlý a stabilní přenos dat prostřednictvím IP paketů místo tradičních sběrnicových protokolů, nezbytný pro vozidla od roku 2008.
• Podpora flashování ZGM: Umožňuje přímý přístup k centrální bráně modulu (ZGM) pro provádění komplexních aktualizací sítě.
• Architektura pass-through: Protože kabel nepoužívá aktivní konverzi protokolu, je latence zanedbatelná. Signály cestují 1 na 1 mezi portem OBD2 a portem RJ45.
• Přiřazení IP adresy Plug & Play: Využívá vestavěný server DHCP brány vozidla, což často činí ruční konfigurace sítě zbytečné.

Kompatibilní vozidla

Toto připojení je kompatibilní pouze s vozidly vybaveným síťovým připojením Ethernet (architektura ENET).

BMW:

• Řada F: Všechny modely (Rok výroby 2008 a novější)
• Řada G: Všechny modely (Rok výroby 2016 a novější)
• Řada I: Všechny modely (Rok výroby 2013 a novější)

Mini / Rolls Royce:

• Ekvivalenty řady F & G: Modely postavené na sdílené architektuře ENET.

Kompatibilní software a operační systémy

Tento hardware funguje jako fyzický most a vyžaduje externí software pro provádění diagnostiky. Kompatibilita je rozmanitá.

Kompatibilní software:

• E-Sys: Pokročilé kódování, flashování a konfigurace modulů (inženýrská úroveň).
• ISTA+ / Rheingold: Oficiální diagnostika, pokyny v dílně a čtení kódů chyb.
• BimmerCode / BimmerLink: Jednoduché kódování a diagnostika prostřednictvím chytrého telefonu nebo tabletu.
• Bootmod3 / xHP Flashtool: Specializované ladění motoru (ECU) a převodovky (TCM).

Operační systémy:

• Windows: Plně podporován, nezbytný pro ISTA+ a E-Sys.
• iOS / Android: Podporováno pro mobilní aplikace (vyžaduje vhodný síťový adaptér USB/Lightning).

Obsah balení

• 1x BMW ENET OBD2 - RJ45 | Síťový kabel
