Jaltest | SKU: JDCM2250

Jaltest (JDCM2250) | Cummins (ECU) 60-pin – 16-pin OBD2 adaptér | Pracovní vozidlo

Name: Jaltest (JDCM2250) | Cummins (ECU) 60-pin – 16-pin OBD2 adaptér | Pracovní vozidlo
Brand: Jaltest
SKU: JDCM2250
Price: 346.95 EUR
Availability: InStock

€346,95 včetně DPH

€286,74 bez DPH

Záruka přímo přes AsTools

Záruční případy řešíme sami, rychle a bez zprostředkování výrobce. Díky vlastnímu skladovému zásobování a technické kvalifikaci vám můžeme obvykle pomoci bez zbytečných průtahů. Pouze ve výjimečných situacích produkt přeposíláme dále dodavateli.

2 roky záruky na všechny produkty

Všechny naše produkty jsou dodávány s 2letou zárukou od výrobce. Máte tak jistotu dlouhodobé kvality a servisu.

Jednoduchý návrat zboží

Vrácení zboží si snadno vyžádáte přes svůj účet. Pošleme vám vrácenku na e-mail. Náklady na vrácení nese zákazník.

Odborný zákaznický servis

Naši odborníci jsou připraveni vám poskytnout rychlou a kvalifikovanou pomoc online i v našem kamenném obchodě. Máte otázky? Neváhejte se na nás obrátit.

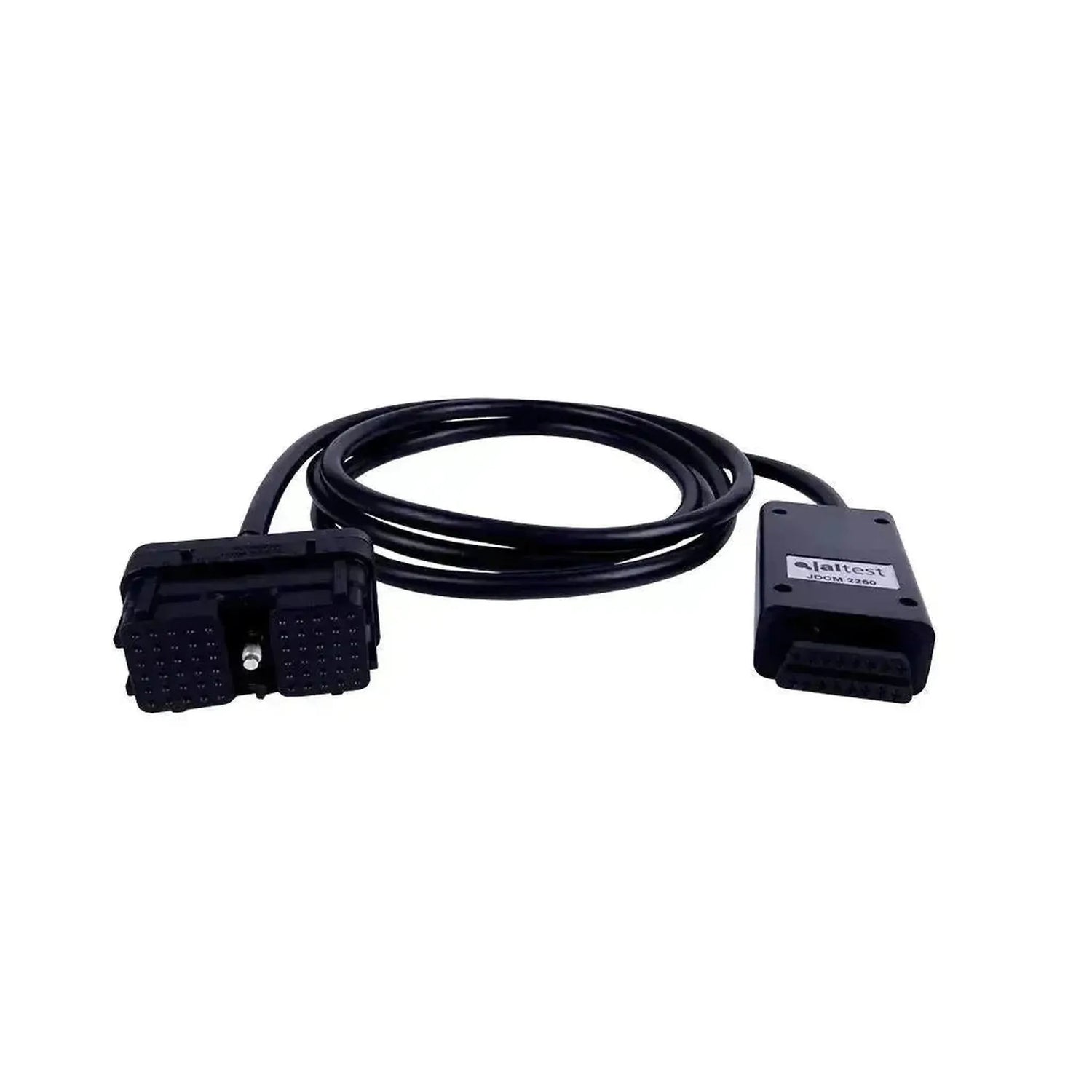

Jaltest JDCM2250 je izolační kabeláž pro Cummins ECM CM2250. Na straně motoru je jeden černý 60pinový Deutsch konektor se dvěma bloky po třiceti kontaktech a centrálním upevňovacím šroubem; na pouzdře je uvedeno označení DEUTSCH DRC26-60. Bez dodatečné odbočky. Na druhé straně je černé plastové pouzdro se 16pinovou OBD2 zásuvkou a nápisem JDCM 2250.

Jde o fyzickou součást, kterou vám zašleme, a patří k Jaltest Central Services: Služba na bázi platby podle použití, kdy technici Jaltest provádějí vzdáleně funkce, které nejsou možné se standardním diagnostickým přístrojem, například přeprogramování určitých řídících jednotek. Pro Cummins je to Cummins calibration update (70810000), která vyžaduje minimálně softwarovou verzi 24.1. Oddělení ATS může vyžadovat, abyste takovou kabeláž měli k dispozici. Aby bylo možné využívat Central Services, musí být vaše Jaltest Link verze V7 nebo novější; služby se účtují pomocí kreditů (71101082).

VÝHODY

✔Jediná zásuvka na straně motoru: 60pinový Deutsch konektor pro Cummins ECM CM2250, bez samostatného konektoru, který byste museli připojit zvlášť.

✔Na straně rozhraní 16pinová OBD2 zásuvka, takže se kabeláž přímo napojí na Jaltest Link.

✔Umožňuje vám využívat Jaltest Central Services pro Cummins, včetně Cummins calibration update (70810000).

✔Delší provedení řady: Na fotografii produktu je kabel složen do více cyklů, výrazně delší než u JDCM2350/2450 a JDCM2670/2880.

POZNÁMKY

✕Rozhodující je typ ECM: Tato kabeláž náleží k Cummins ECM CM2250 a ne k jiným typům Cummins ECM.

✕Před objednáním si ověřte počet pinů konektoru ECM; tato kabeláž je 60pinová.

✕Pro Central Services musí být vaše Jaltest Link V7 nebo novější a pro Cummins calibration update je vyžadována minimálně softwarová verze 24.1.

✕Nezaměňujte tuto kabeláž s JDCM2150: Ta má stejný 60pinový konektor plus dodatečný samostatný 4pinový konektor.

Použití a funkčnosti

JDCM2250 je spojovací prvek: Připojuje Cummins ECM CM2250 přímo na váš diagnostický adaptér, nezávisle na vozidlové elektroinstalaci. Co budete následně provádět, spadá do Jaltest Central Services a běží přes ATS tým.

K čemu kabeláž slouží

Připojení řídící jednotky: 60pinový konektor se zapojí do Cummins ECM CM2250.
Připojení k adaptéru: 16pinová OBD2 strana se připojí k Jaltest Link.
Podpora Central Services: Oddělení ATS může vyžadovat, abyste takový kabel měli k dispozici.
Jedno spojení na kabeláž: Toto provedení náleží k CM2250; pro jiný typ ECM je potřeba jiná izolační kabeláž.

Co Jaltest Central Services nabízí pro Cummins

Vzdálená práce: Technici Jaltest provádějí funkce, které nejsou možné se standardním diagnostickým přístrojem, například přeprogramování určitých řídících jednotek.
Cummins calibration update (70810000): Služba, kterou Jaltest pro Cummins poskytuje; vyžaduje minimálně softwarovou verzi 24.1.
Platba podle použití: Službu si objednáte v jednotlivých případech a platíte kredity; pro Cummins je to odkaz 71101082.
Jaltest Link V7 nebo novější: Se starší verzí adaptéru nelze Central Services využívat.
Prostřednictvím ATS týmu: Při vaší žádosti vám sdělí, zda je služba pro vaši řídící jednotku dostupná.

Cummins řada v přehledu

Řada obsahuje pět izolačních kabeláží. Liší se v počtu pinů, v počtu samostatných konektorů na straně motoru a v délce kabelu. Vyhledejte řídící jednotku, kterou máte; provedení na této stránce je tučné.

Referenční číslo	Řídící jednotka	Konektor na straně motoru
JDCM850	Cummins ECM CM850	4+50pinů
JDCM2150	Cummins ECM CM2150	4+60pinů, dva samostatné konektory
JDCM2250	Cummins ECM CM2250	60pinů, jeden konektor
JDCM2350/2450	Cummins ECM CM2350 a CM2450	96 pinů, jeden konektor s červeným pákovým zámkem
JDCM2670/2880	Cummins ECM CM2670 a CM2880	94+96 pinů, dva konektory za rozdělením

Kompatibilita

Rozhodující je typ ECM, nikoli řada motoru ani značka vozidla. Tento kabelový svazek je vyroben pro Cummins ECM CM2250 s 60pinovým konektorem. U těchto izolačních kabelových svazků není určena krytí motoru ani vozidla: neexistuje seznam řad motorů nebo značek vozidel, podle kterého byste mohli zjistit, zda je kabelový svazek vhodný pro vaši situaci. Rozhoduje typový štítek řídící jednotky a počet pinů konektoru ECM.

Rozhodující: Typ ECM (Cummins ECM CM2250) a počet pinů konektoru ECM (60 pinů).
Nerozhodující: Řada motoru, značka vozidla a rok výroby; u těchto kabelových svazků nejsou zaznamenány žádné údaje.
Ověřit sami: Přečtěte si typ řídící jednotky z typového štítku a spočítejte piny konektoru.
Poznatelné podle konektoru: Pokud je vedle 60pinového hlavního bloku samostatný 4pinový konektor, potřebujete JDCM2150.

💡

Užitečné informace: Pět verzí v této řadě se rozlišují pouze podle konektoru. JDCM2150 a JDCM2250 mají stejný 60pinový konektor Deutsch a dlouhý kabel; pouze JDCM2150 má navíc samostatný 4pinový konektor. JDCM2350/2450 a JDCM2670/2880 mají kratší kabel a pákový zámek, a pouze JDCM2670/2880 se dělí na dva konektory. Spočítejte kontakty konektoru na řídící jednotce a zkontrolujte, zda je na něm jeden nebo dva konektory.

Obsah balení

1x Jaltest (JDCM2250) | Cummins (ECU) 60pinový – 16pinový OBD2 přepojovací kabel | Užitkové vozidlo

Technické specifikace

Specifikace	Popis
Značka	Jaltest (Cojali)
Referenční číslo	JDCM2250
Typ	Izolační kabelový svazek
Připojení na straně zařízení	Cummins 60pinový konektor Deutsch se dvěma bloky třiceti kontaktů a centrální upevňovací šroubem
Připojení na straně rozhraní	16kolíkový OBD2
Délka	Neuvedeno; na fotografii produktu je znázorněna dlouhá verze, výrazně delší než JDCM2350/2450 a JDCM2670/2880
Rozhraní	Jaltest Link, verze V7 nebo novější pro Central Service
Cummins ECM CM2250	Cummins ECM CM2250
Určen pro	Jaltest Central Service — aktualizace kalibrace pro Cummins (70810000)
Verze softwaru 24.1 nebo novější pro aktualizaci kalibrací Cummins	Segment
Segment	Užitkové vozidla
