Jaltest | SKU: JDCM2670/2880

Jaltest (JDCM2670/2880) | Cummins (ECU) 94+96-pinový – 16-pinový OBD2 adaptér | Nákladní vozidla

Name: Jaltest (JDCM2670/2880) | Cummins (ECU) 94+96-pinový – 16-pinový OBD2 adaptér | Nákladní vozidla
Brand: Jaltest
SKU: JDCM2670/2880
Price: 471.95 EUR
Availability: InStock

€471,95 včetně DPH

€390,04 bez DPH

Záruka přímo přes AsTools

Záruční případy řešíme sami, rychle a bez zprostředkování výrobce. Díky vlastnímu skladovému zásobování a technické kvalifikaci vám můžeme obvykle pomoci bez zbytečných průtahů. Pouze ve výjimečných situacích produkt přeposíláme dále dodavateli.

2 roky záruky na všechny produkty

Všechny naše produkty jsou dodávány s 2letou zárukou od výrobce. Máte tak jistotu dlouhodobé kvality a servisu.

Jednoduchý návrat zboží

Vrácení zboží si snadno vyžádáte přes svůj účet. Pošleme vám vrácenku na e-mail. Náklady na vrácení nese zákazník.

Odborný zákaznický servis

Naši odborníci jsou připraveni vám poskytnout rychlou a kvalifikovanou pomoc online i v našem kamenném obchodě. Máte otázky? Neváhejte se na nás obrátit.

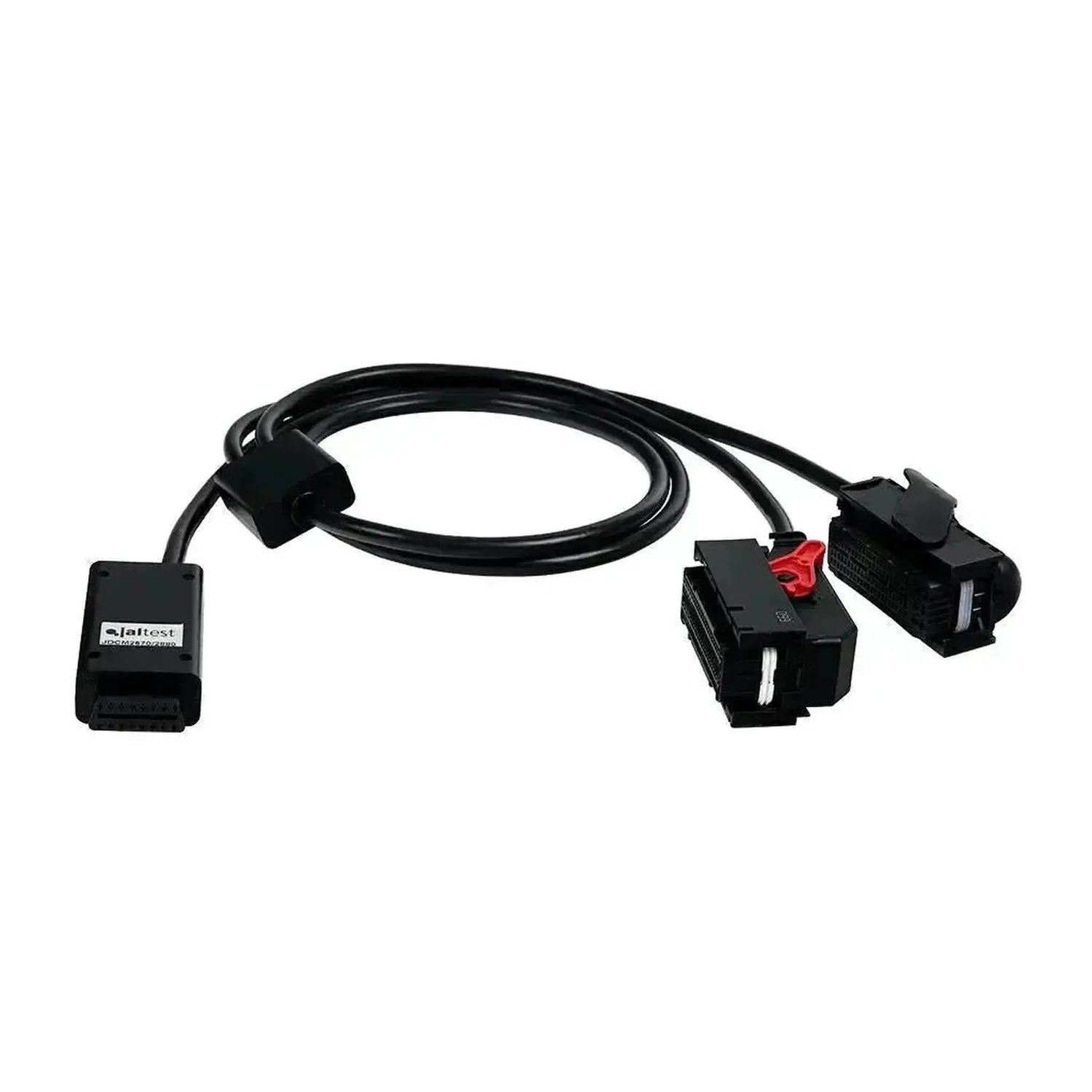

Adaptér Jaltest JDCM2670/2880 je propojovací kabel pro řídící jednotky Cummins ECM CM2670 a CM2880. V polovině kabelu se nachází rozdvojení v černé plastové přepážce, ze které vedou dva samostatné vodiče na dva konektory: jeden s červeným páčkou, druhý s černým. Dohromady tvoří 94+96-piny uvedené v názvu. Na druhé straně je černé plastové pouzdro s 16-pinovým OBD2 konektorem a označením JDCM2670/2880.

Jde o fyzickou součást, kterou vám zašleme, a patří k Jaltest Central Services: Služba na bázi platby podle použití, kdy technici Jaltest provádějí vzdáleně funkce, které nejsou možné se standardním diagnostickým přístrojem, například přeprogramování určitých řídících jednotek. Pro Cummins je to Cummins calibration update (70810000), která vyžaduje minimálně softwarovou verzi 24.1. Oddělení ATS může vyžadovat, abyste takovou kabeláž měli k dispozici. Aby bylo možné využívat Central Services, musí být vaše Jaltest Link verze V7 nebo novější; služby se účtují pomocí kreditů (71101082).

VÝHODY

✔Oba konektory řídící jednotky v jednom propojovacím kabelu: 94-pinový a 96-pinový konektor Cummins ECM CM2670 a CM2880.

✔Na straně rozhraní 16pinová OBD2 zásuvka, takže se kabeláž přímo napojí na Jaltest Link.

✔Umožňuje vám využívat Jaltest Central Services pro Cummins, včetně Cummins calibration update (70810000).

✔Jedno rozdvojení v polovině kabelu napájí oba konektory, takže připojíte řídící jednotku se dvěma konektory v jedné operaci.

POZNÁMKY

✕Rozhodující je typ ECM: Tento propojovací kabel patří k Cummins ECM CM2670 a CM2880 a ne k ostatním typům Cummins ECM.

✕Před objednáním si ověřte počet pinů konektoru ECM; tento propojovací kabel je 94+96-pinový.

✕Pro Central Services musí být vaše Jaltest Link V7 nebo novější a pro Cummins calibration update je vyžadována minimálně softwarová verze 24.1.

✕Tento propojovací kabel má dva konektory na straně motoru: Řídící jednotku s jedním konektorem připojíte pomocí jiné varianty z této řady.

Použití a funkčnosti

JDCM2670/2880 je propojovací prvek: Připojuje Cummins ECM CM2670 a CM2880 přímo k vaší diagnostické jednotce, nezávisle na elektroinstalaci vozidla. Co pak necháte provádět, patří do Jaltest Central Services a probíhá prostřednictvím týmu ATS.

K čemu kabeláž slouží

Připojení k řídící jednotce: 94-pinový a 96-pinový konektor se prostřednictvím rozdvojení připojují na Cummins ECM CM2670 a CM2880.
Připojení k adaptéru: 16pinová OBD2 strana se připojí k Jaltest Link.
Podpora Central Services: Oddělení ATS může vyžadovat, abyste takový kabel měli k dispozici.
Jedno spojení na propojovací kabel: Tato varianta patří k CM2670 a CM2880; pro jiný typ ECM existuje jiný propojovací kabel.

Co Jaltest Central Services nabízí pro Cummins

Vzdálená práce: Technici Jaltest provádějí funkce, které nejsou možné se standardním diagnostickým přístrojem, například přeprogramování určitých řídících jednotek.
Cummins calibration update (70810000): Služba, kterou Jaltest pro Cummins poskytuje; vyžaduje minimálně softwarovou verzi 24.1.
Platba podle použití: Službu si objednáte v jednotlivých případech a platíte kredity; pro Cummins je to odkaz 71101082.
Jaltest Link V7 nebo novější: Se starší verzí adaptéru nelze Central Services využívat.
Prostřednictvím ATS týmu: Při vaší žádosti vám sdělí, zda je služba pro vaši řídící jednotku dostupná.

Cummins řada v přehledu

Řada obsahuje pět izolačních kabeláží. Liší se v počtu pinů, v počtu samostatných konektorů na straně motoru a v délce kabelu. Vyhledejte řídící jednotku, kterou máte; provedení na této stránce je tučné.

Referenční číslo	Řídící jednotka	Konektor na straně motoru
JDCM850	Cummins ECM CM850	4+50pinů
JDCM2150	Cummins ECM CM2150	4+60pinů, dva samostatné konektory
JDCM2250	Cummins ECM CM2250	60-pinový, jeden konektor
JDCM2350/2450	Cummins ECM CM2350 a CM2450	96 pinů, jeden konektor s červeným pákovým zámkem
JDCM2670/2880	Cummins ECM CM2670 a CM2880	94+96 pinů, dva konektory za odbočkou

Kompatibilita

Rozhodující je typ ECM, nikoli řada motoru ani značka vozidla. Tento kabelový svazek je vyroben pro Cummins ECM CM2670 a CM2880 s 94+96 pinovým připojením. U těchto izolačních kabelových svazků není smluvně vymezena žádná ochrana motoru nebo vozidla: neexistuje tedy seznam řad motorů nebo značek vozidel, podle kterého byste mohli zjistit, zda se kabelový svazek hodí pro vaši situaci. Rozhodující je typový štítek řídící jednotky a počet pinů konektoru.

Rozhodující: Typ ECM (Cummins ECM CM2670 a CM2880) a počet pinů konektoru ECM (94+96 pinů).
Nerozhodující: Řada motoru, značka vozidla a rok výroby; u těchto kabelových svazků nejsou zaznamenány žádné údaje.
Ověřit sami: Přečtěte si typ řídící jednotky z typového štítku a spočítejte piny konektoru.
Poznatelné podle konektoru: Dva samostatné konektory na řídící jednotce patří k tomuto provedení; je-li přítomen pouze jeden, budete potřebovat JDCM2350/2450.

💡

Užitečné informace: Pět verzí v této řadě se rozlišují pouze podle konektoru. JDCM2150 a JDCM2250 mají stejný 60pinový konektor Deutsch a dlouhý kabel; pouze JDCM2150 má navíc samostatný 4pinový konektor. JDCM2350/2450 a JDCM2670/2880 mají kratší kabel a pákový zámek, a pouze JDCM2670/2880 se dělí na dva konektory. Spočítejte kontakty konektoru na řídící jednotce a zkontrolujte, zda je na něm jeden nebo dva konektory.

Obsah balení

1x Jaltest (JDCM2670/2880) | Cummins (ECU) 94+96 pinů – 16 pinový OBD2 Propojovací kabel | Užitkové vozidlo

Technické specifikace

Specifikace	Popis
Značka	Jaltest (Cojali)
Referenční číslo	JDCM2670/2880
Typ	Izolační kabelový svazek
Připojení na straně zařízení	Cummins 94+96 pinů, dva oddělené konektory za odbočkou v kabelu s červeným a černým pákovým zámkem
Připojení na straně diagnostické jednotky	16kolíkový OBD2
Délka	Není uvedeno; na fotografii produktu krátké provedení se rozvodkou v polovině kabelu, kratší než JDCM2150 a JDCM2250
Rozhraní	Jaltest Link, verze V7 nebo novější pro Central Service
Cummins ECM CM2250	Cummins ECM CM2670 a CM2880
Určen pro	Jaltest Central Service — Cummins kalibrační aktualizace (70810000)
Verze softwaru 24.1 nebo novější pro aktualizaci kalibrací Cummins	Segment
Segment	Užitkové vozidla
