Jaltest  |  SKU: MDC10

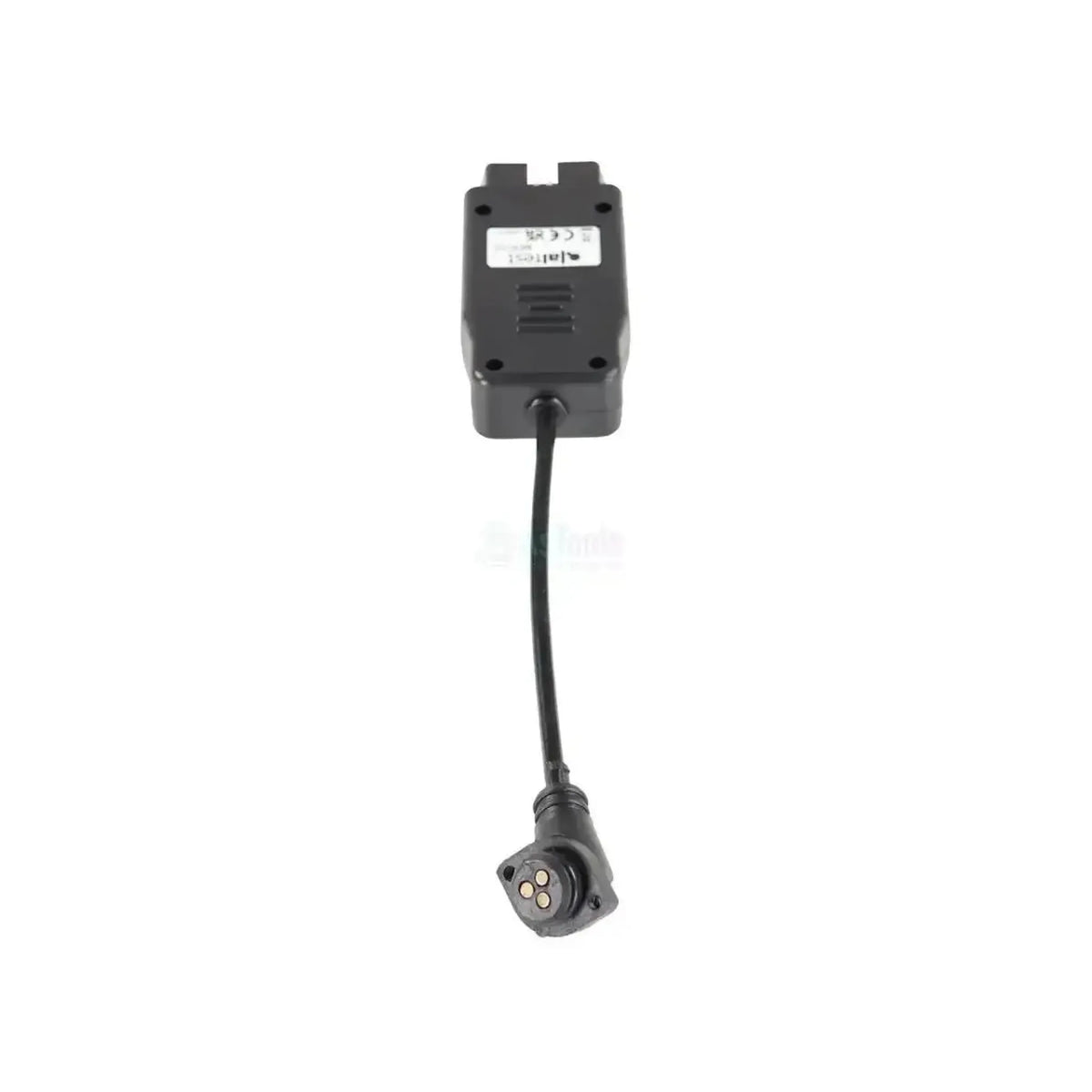

Jaltest (MDC10) | Knorr-Bremse 3-kolíkový BWS - 16-kolíkový OBD2 adaptér | Tahač

€113,95 včetně DPH
€94,17 bez DPH

Záruka přímo přes AsTools

Záruční případy řešíme sami, rychle a bez zprostředkování výrobce. Díky vlastnímu skladovému zásobování a technické kvalifikaci vám můžeme obvykle pomoci bez zbytečných průtahů. Pouze ve výjimečných situacích produkt přeposíláme dále dodavateli.

2 roky záruky na všechny produkty

Všechny naše produkty jsou dodávány s 2letou zárukou od výrobce. Máte tak jistotu dlouhodobé kvality a servisu.

Jednoduchý návrat zboží

Vrácení zboží si snadno vyžádáte přes svůj účet. Pošleme vám vrácenku na e-mail. Náklady na vrácení nese zákazník.

Odborný zákaznický servis

Naši odborníci jsou připraveni vám poskytnout rychlou a kvalifikovanou pomoc online i v našem kamenném obchodě. Máte otázky? Neváhejte se na nás obrátit.

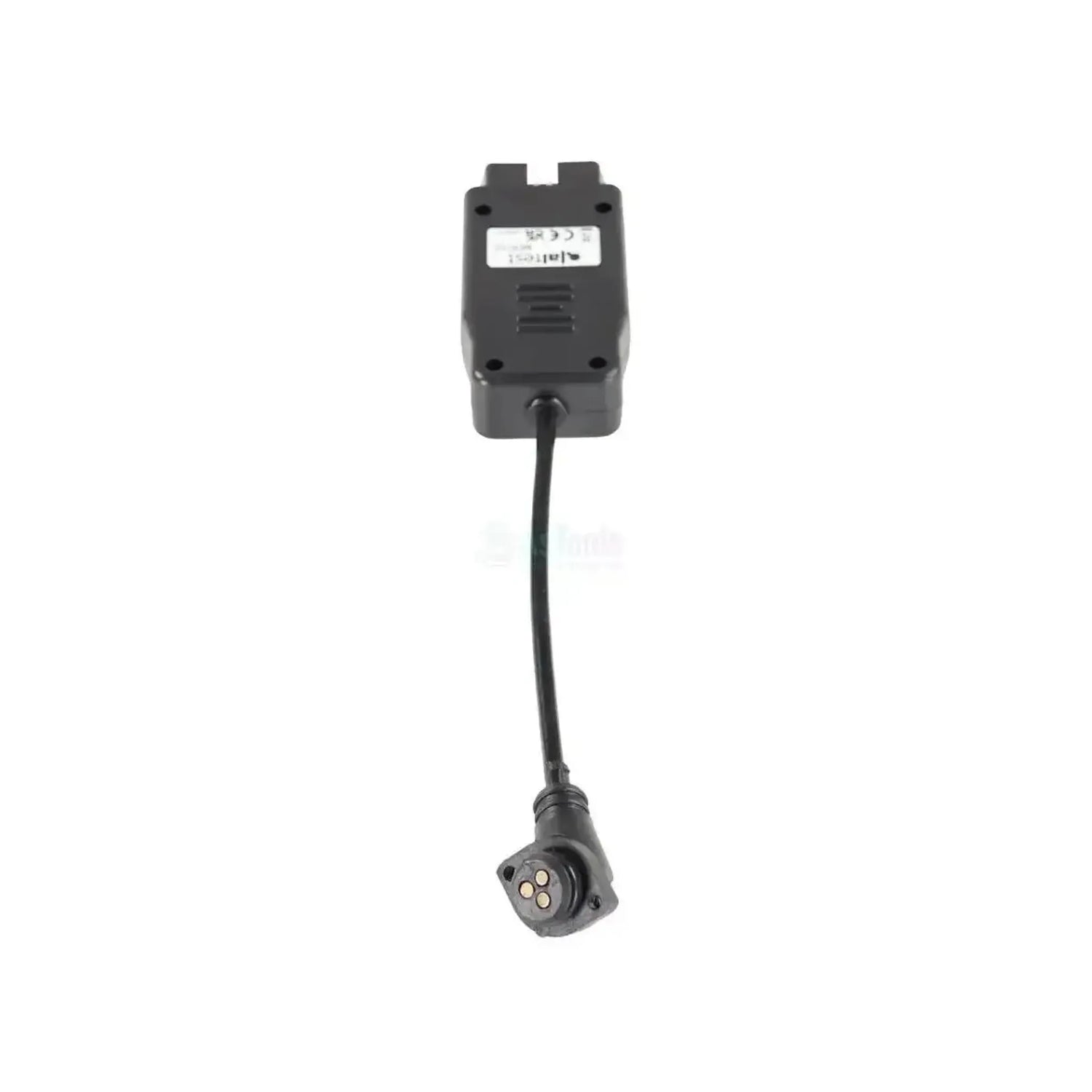

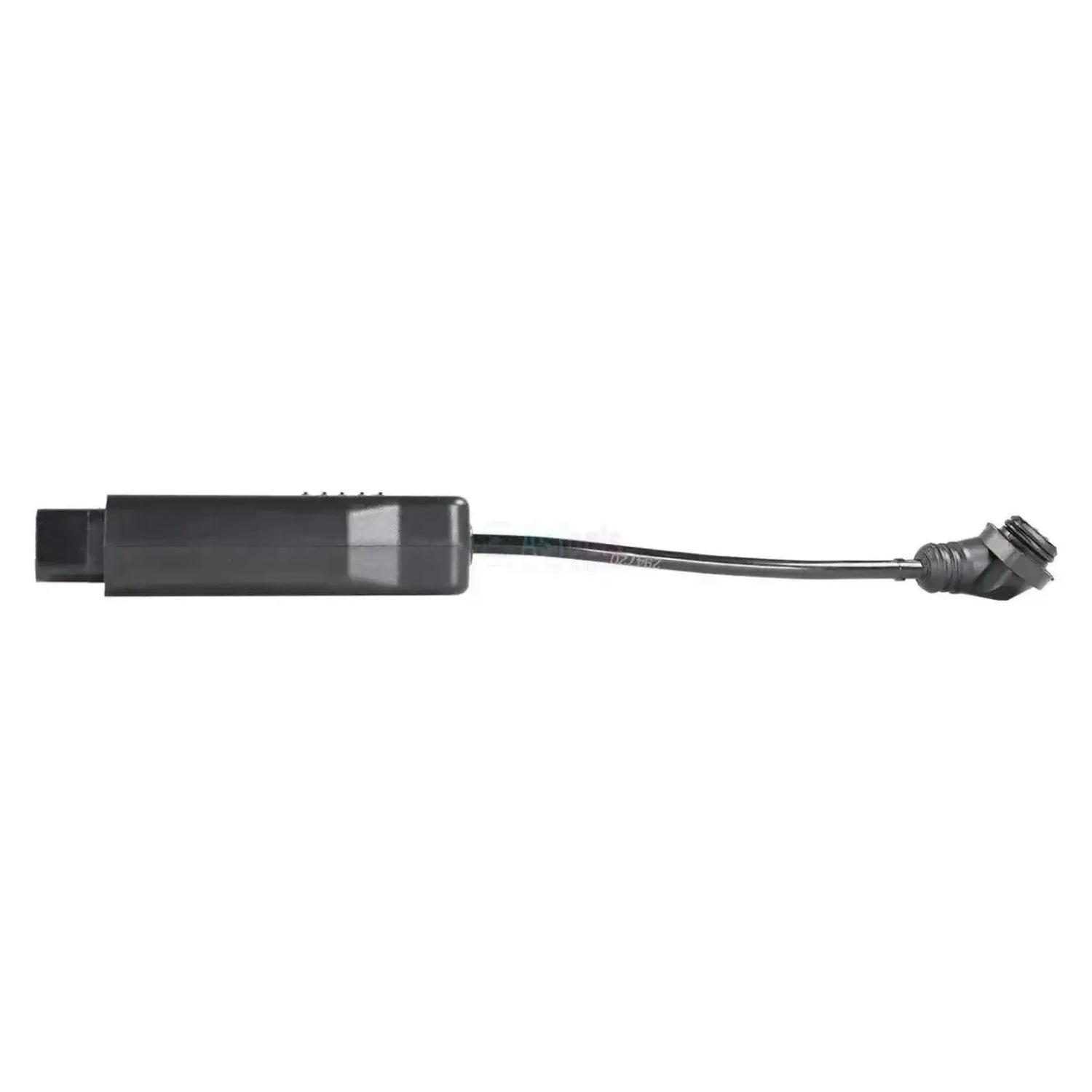

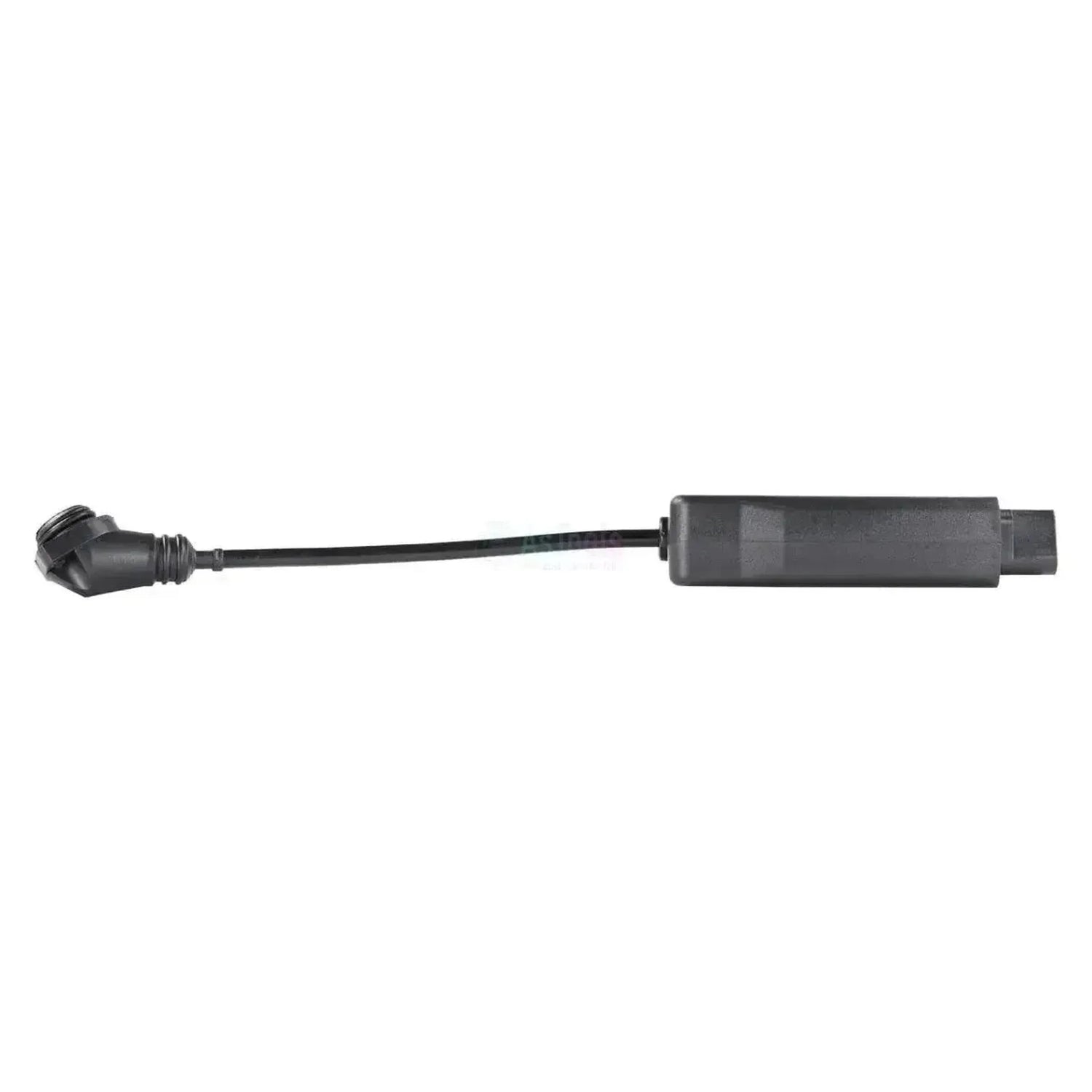

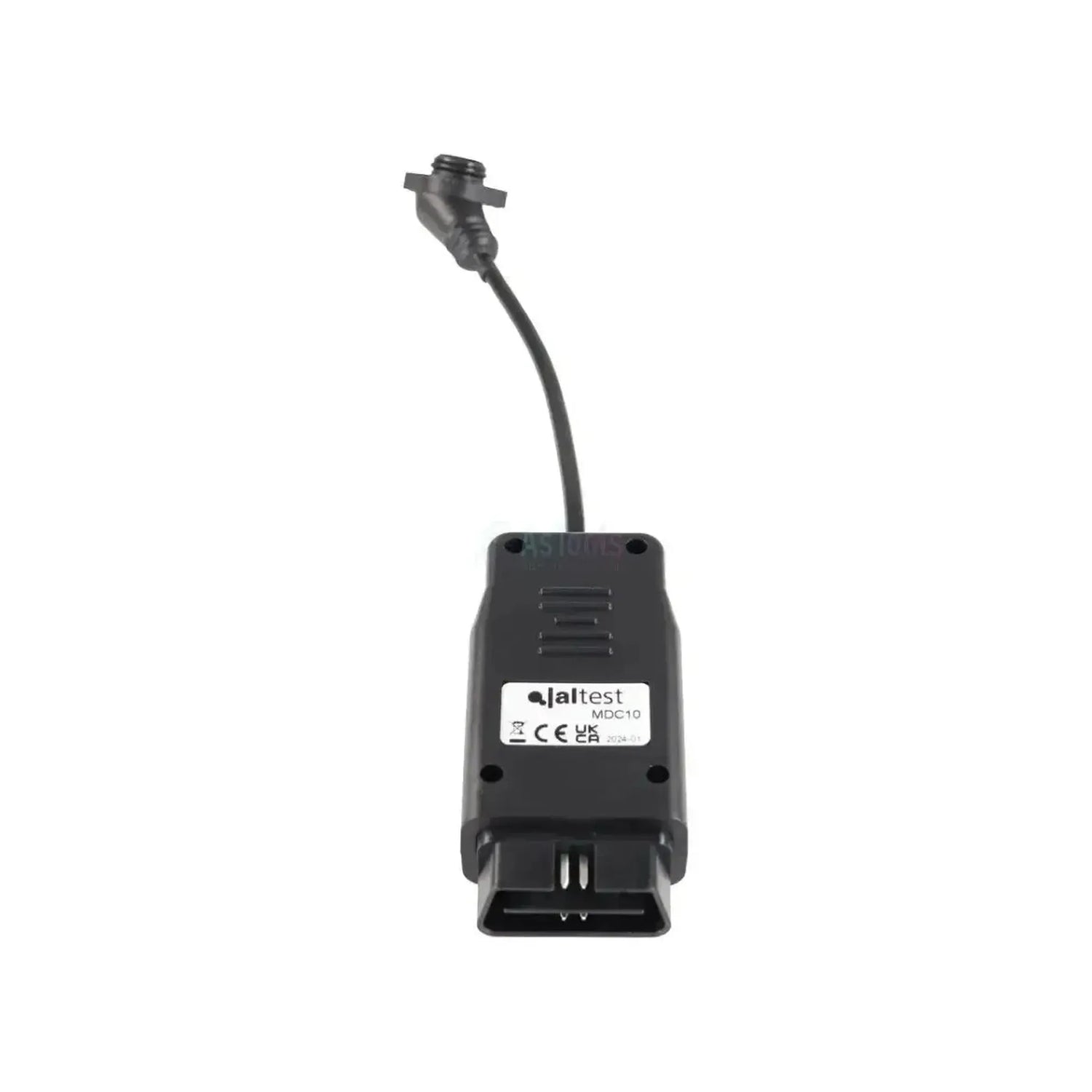

Kabel Jaltest MDC10 je diagnostický adaptér pro snímače opotřebení brzdových destiček a připojuje snímač opotřebení obložení k 16-pinovému OBD2 konektoru diagnostického zařízení Jaltest ETM. Nejde o běžný kabel, ale o adaptér se speciální krabičkou: Z černého plastového pouzdra se značením Jaltest MDC10 vychází na jedné straně 16-pinový OBD2 konektor přímo ven. Na druhé straně vede krátký kabel k kulatému 3pinovému konektoru se třemi kontakty uspořádanými v trojúhelníku, umístěnému v čtvercové přírubě se dvěma závitovými otvory. U typu MDC10 kabel vchází do konektoru přímo. Připojujete jej přímo na snímač, nikoli na diagnostický konektor vozidla.

Tímto spojením se Jaltest ETM komunikuje se sensorem nezávisle na řídicí jednotce a sám navazuje komunikaci. Vidíte tak, zda je senzor skutečně vadný, nebo je příčina v kabeláži nebo řídicí jednotce. Potvrzení provedete testem ukončení výroby (End of Line). Kromě tohoto kabelu potřebujete samotnou ETM s příslušnou licencí ETM a aktivní licenci software CV nebo Modular.

VÝHODY

✔Přímé připojení k senzoru opotřebení brzdové destičky, takže se nemusíte uchylovat k použití volných měřicích pinů.
✔ETM převezme roli řídicí jednotky, takže můžete hodnotit senzor nezávisle na zbytku systému.
✔Předchází zbytečné výměně: Pokud senzor funguje správně, příčina leží jinde.
✔Umožňuje test ukončení výroby (End of Line), kterým potvrdíte správnou funkci senzoru.

POZNÁMKY

✕Funguje výhradně s Jaltest ETM; pro diagnostiku vozidel přes Jaltest Link není tento kabel určen.
✕Vyžaduje licenci ETM spolu s platnou licencí softwaru CV nebo Modular; ostatní moduly nelze kombinovat s ETM.
✕ETM nefunguje na přenosných zařízeních Jaltest; ovládáte ji z počítače nebo notebooku.
✕Obdobný kabel MDC11 má stejné pouzdro, stejný 16-pinový OBD2 konektor a stejný kulatý 3pinový konektor; kabel do konektoru vstupuje pouze úhlem. To je jediný rozdíl – proveďte kontrolu, zda kabel vstupuje do vašeho snímače přímo nebo úhlem, a vyberte si správný typ. Pro snímače rychlosti je správným řešením MDC12.

Použití a funkčnosti

Prostřednictvím tohoto kabelu komunikuje Jaltest ETM přímo se sensorem, bez zásahu vozidlové řídicí jednotky. Níže je uvedeno, které komponenty ETM takto dosáhne a co se v dílně pomocí tohoto kabelu zjistí.

Co pokrývá Jaltest ETM

  • Modulátory EBS od Wabco: První, druhá a třetí generace.
  • Modulátory EBS od Knorr-Bremse: Druhá a třetí generace.
  • Modulátory řízení přívěsu od společnosti Knorr-Bremse: Řídicí moduly brzdy přívěsu.
  • Indukční senzory rychlosti kol: Senzory rychlosti systémů ABS a EBS.
  • Senzory opotřebení brzdových destičky: Senzory monitorující tloušťku brzdové destičky.

Co můžete dělat

  • Přistupovat k součástce izolovaně: ETM přebírá roli řídicí jednotky a komunikuje přímo se součástkou.
  • Zjistit, zda je součástka skutečně vadná: Pokud komponenta funguje, porucha je jinde v systému.
  • Provést End of Line test (EOL): Ověření potvrzující, že součástka funguje správně.

Co dalšího budete potřebovat

  • Jaltest ETM: Samotný testovací modul. Pro Jaltest Link V9 je to rozhraní ETM s referenčním číslem 70001007; kompletní sada ETM je 70001008.
  • Licence ETM: Bez ní se ETM nespustí. Roční prodloužení má referenční číslo 29701.
  • Aktivní Jaltest softwarová licence: Licence CV nebo licence Modular. Ostatní moduly nelze s ETM kombinovat.
  • Napájení: ETM je napájena z vozidlových akumulátorů.
💡
Dobré vědět: Hardware, software a práva k používání ETM končí v den vypršení vaší licence softwaru Jaltest. Pokud vaše licence běží déle než jeden rok, zaplatíte pouze za zbývající období. Jakmile licence Jaltest skončí, ETM nebude pracovat, dokud ji neobnovíte. Proto si před objednávkou ověřte, do kdy vaše licence Jaltest běží.

Obsah balení

  • 1x Jaltest (MDC10) | Knorr-Bremse 3pinový BWS - 16pinový OBD2 adaptérový kabel | Užitkové vozidlo

Technické specifikace

Specifikace Popis
Značka Jaltest (Cojali)
Referenční číslo MDC10
Typ Testovací kabel pro Jaltest ETM
Provedení Adaptér s černým plastovým pouzdrem, značení Jaltest MDC10
Určen pro Senzory opotřebení brzdových destiček

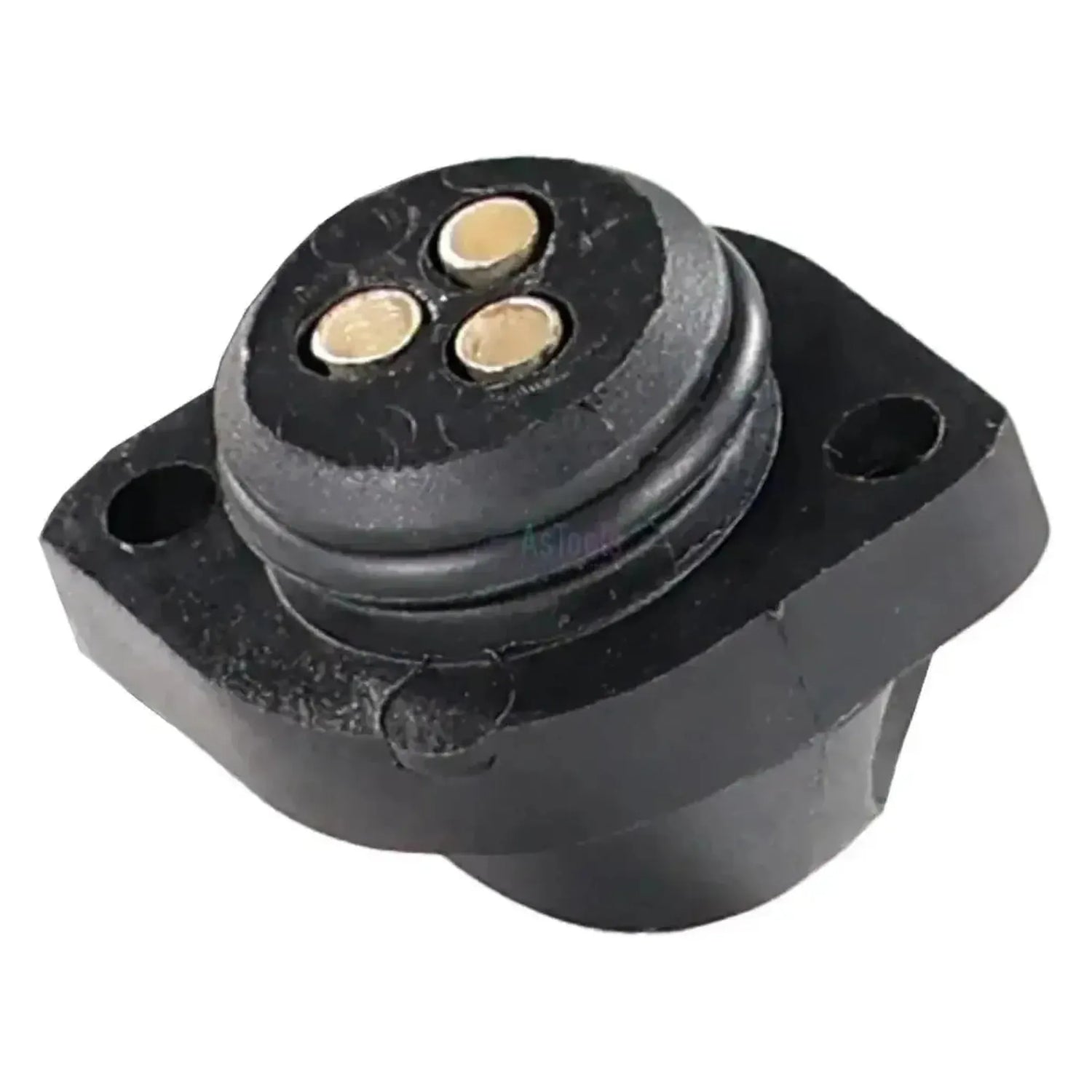

Připojení na straně zařízení Kulatý 3pinový konektor (3pins BWS) na krátkém kabelu, přímý vstup kabelu, čtvercová příruba se dvěma závitovými otvory

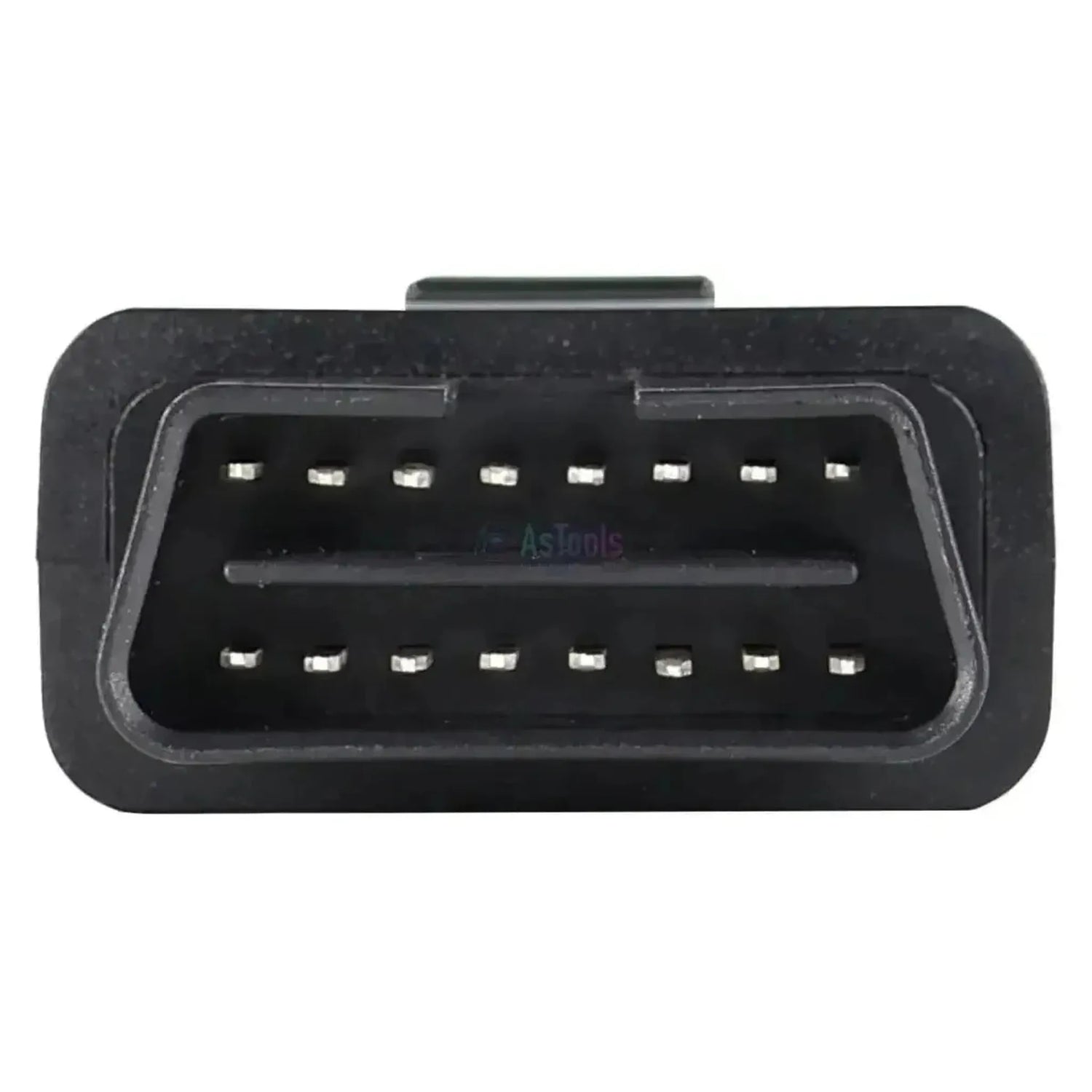

Konektor na straně rozhraní 16pinový OBD2 konektor, vedený přímo ze skříně
Délka 24,5 až 25,5 cm
Rozhraní Jaltest Link V8.1 a V9
Součást sady kabelů Ne; dodává se samostatně jako doplňkový kabel ETM
Vyžadováno k použití Jaltest ETM s licencí ETM a aktivní licencí softwaru CV nebo Modular
Není dostupné pro Přenosné jednotky Jaltest
Prodloužení licence ETM 29701 (Jaltest ETM, prodloužení na jeden rok)
