Jaltest (MDC11) | Knorr-Bremse 3-pinový BWS – 16-pinový OBD2 adaptér | Užitkové vozidlo

Name: Jaltest (MDC11) | Knorr-Bremse 3-pinový BWS – 16-pinový OBD2 adaptér | Užitkové vozidlo
Brand: Jaltest
SKU: MDC11
Price: 122.95 EUR
Availability: InStock

€122,95 včetně DPH

€101,61 bez DPH

Záruka přímo přes AsTools

Záruční případy řešíme sami, rychle a bez zprostředkování výrobce. Díky vlastnímu skladovému zásobování a technické kvalifikaci vám můžeme obvykle pomoci bez zbytečných průtahů. Pouze ve výjimečných situacích produkt přeposíláme dále dodavateli.

2 roky záruky na všechny produkty

Všechny naše produkty jsou dodávány s 2letou zárukou od výrobce. Máte tak jistotu dlouhodobé kvality a servisu.

Jednoduchý návrat zboží

Vrácení zboží si snadno vyžádáte přes svůj účet. Pošleme vám vrácenku na e-mail. Náklady na vrácení nese zákazník.

Odborný zákaznický servis

Naši odborníci jsou připraveni vám poskytnout rychlou a kvalifikovanou pomoc online i v našem kamenném obchodě. Máte otázky? Neváhejte se na nás obrátit.

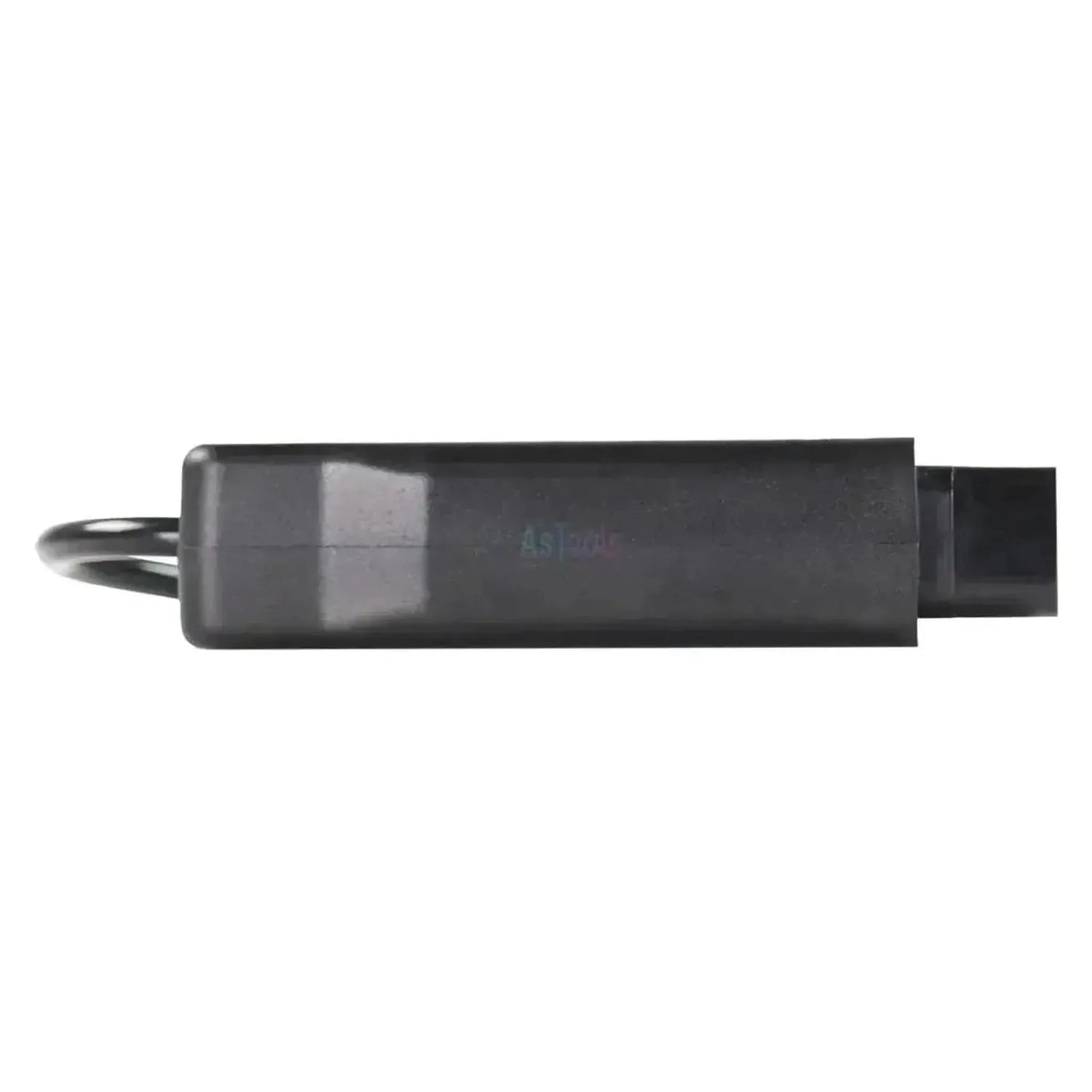

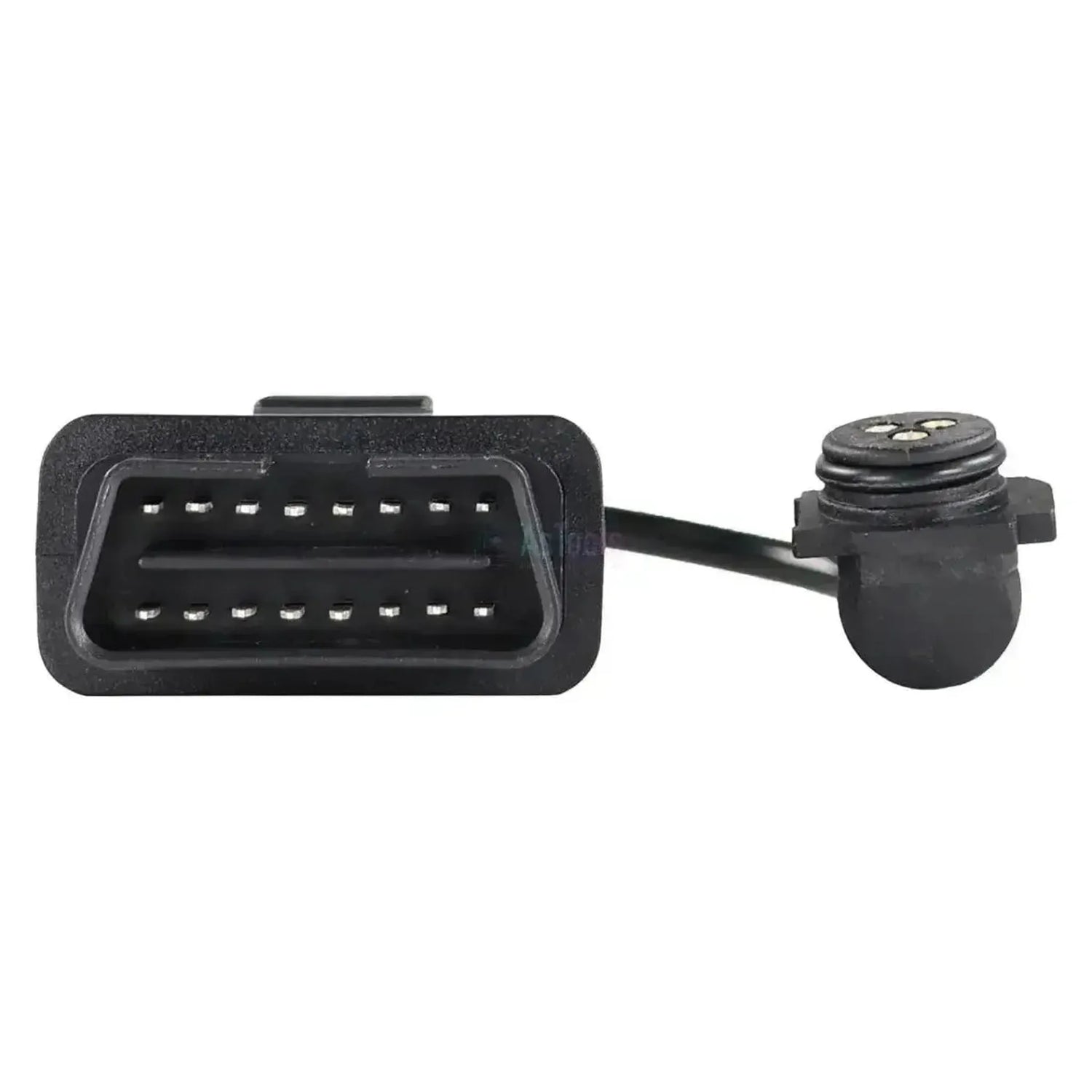

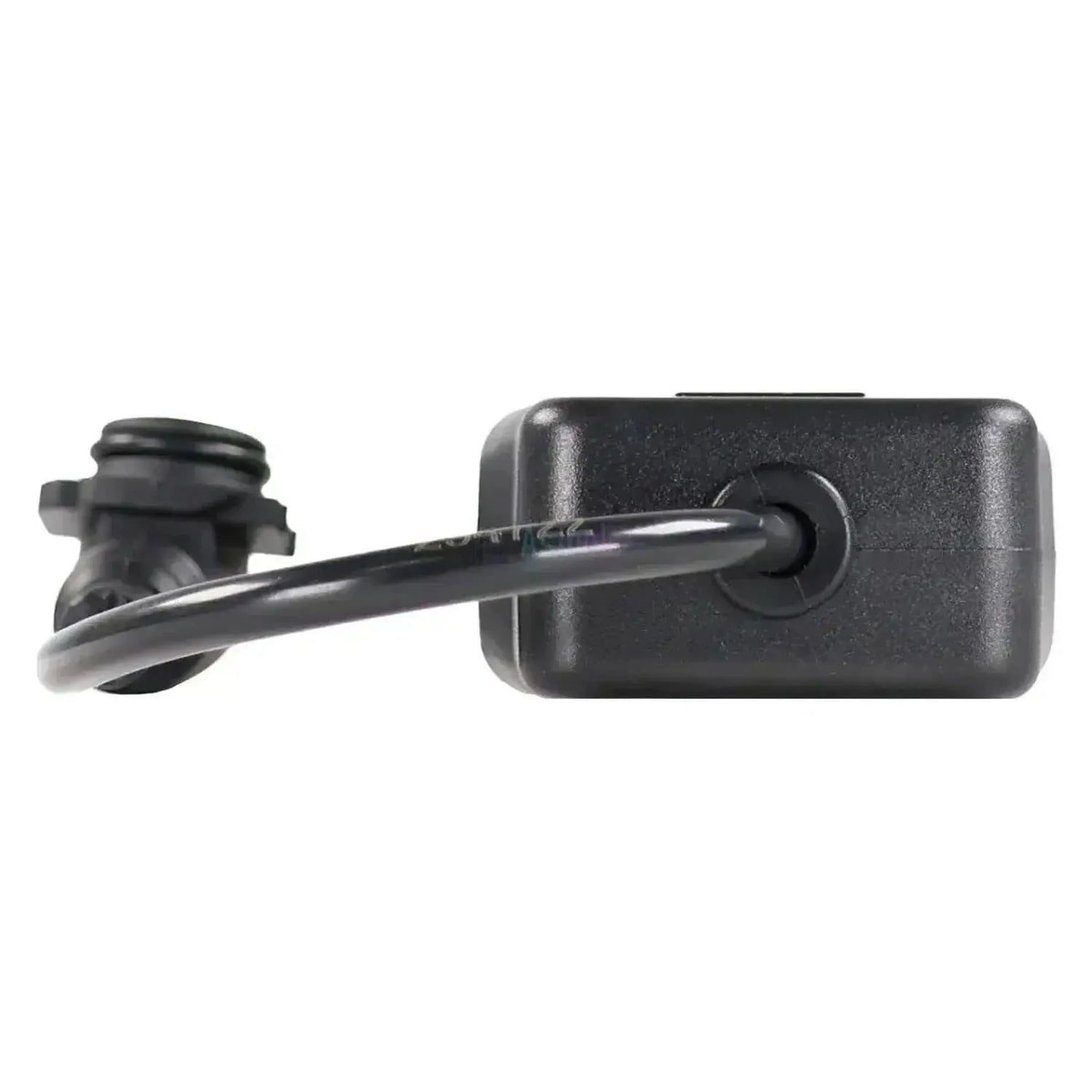

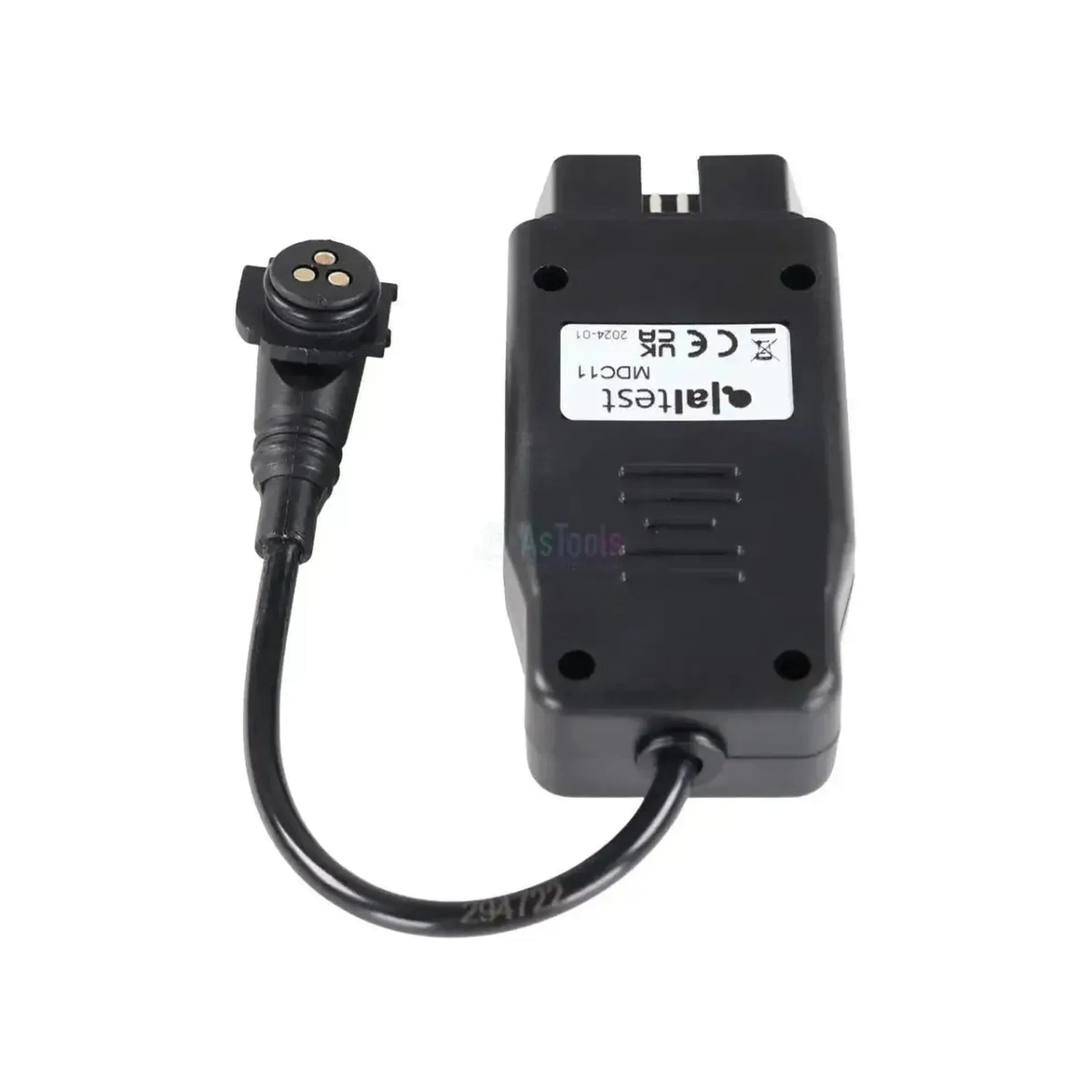

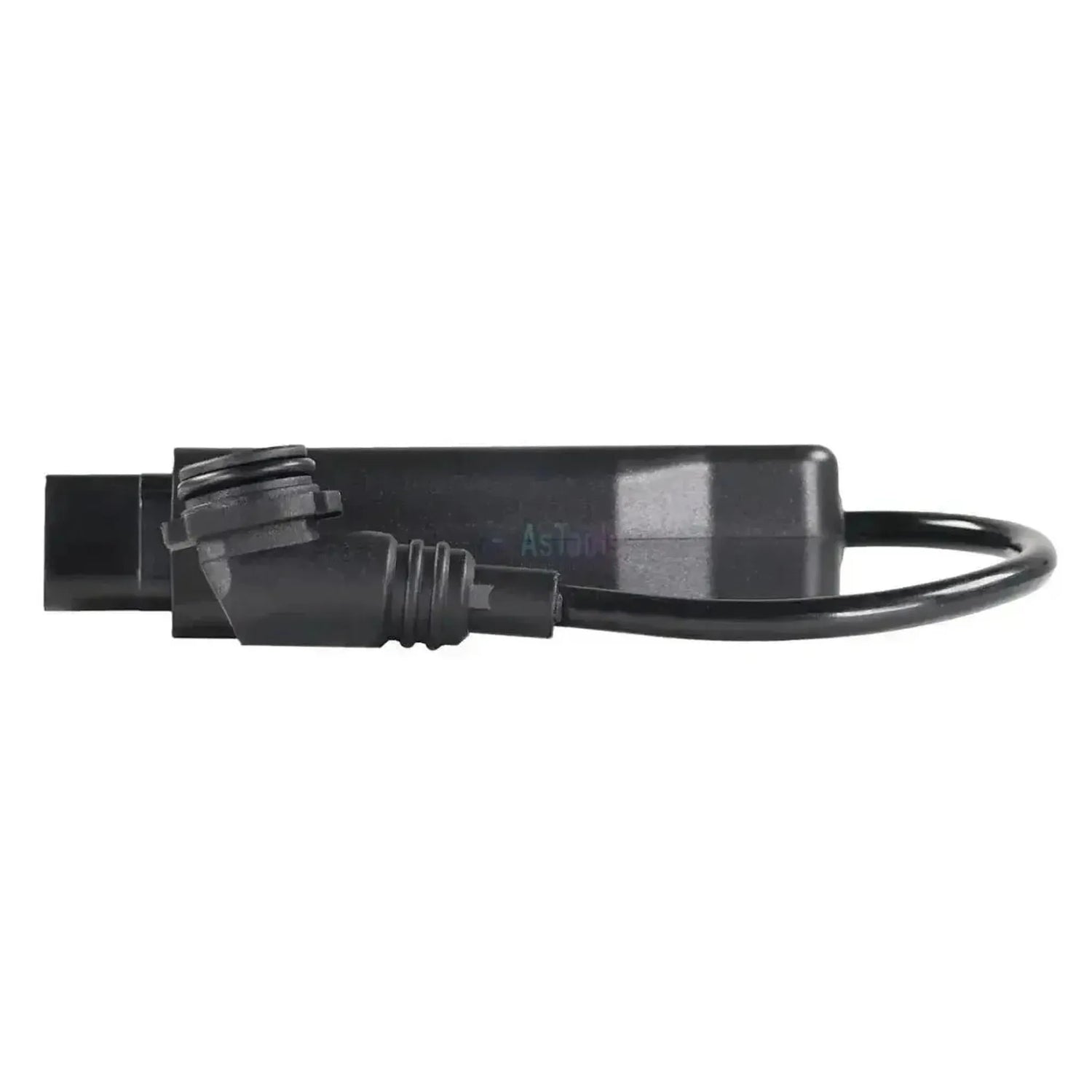

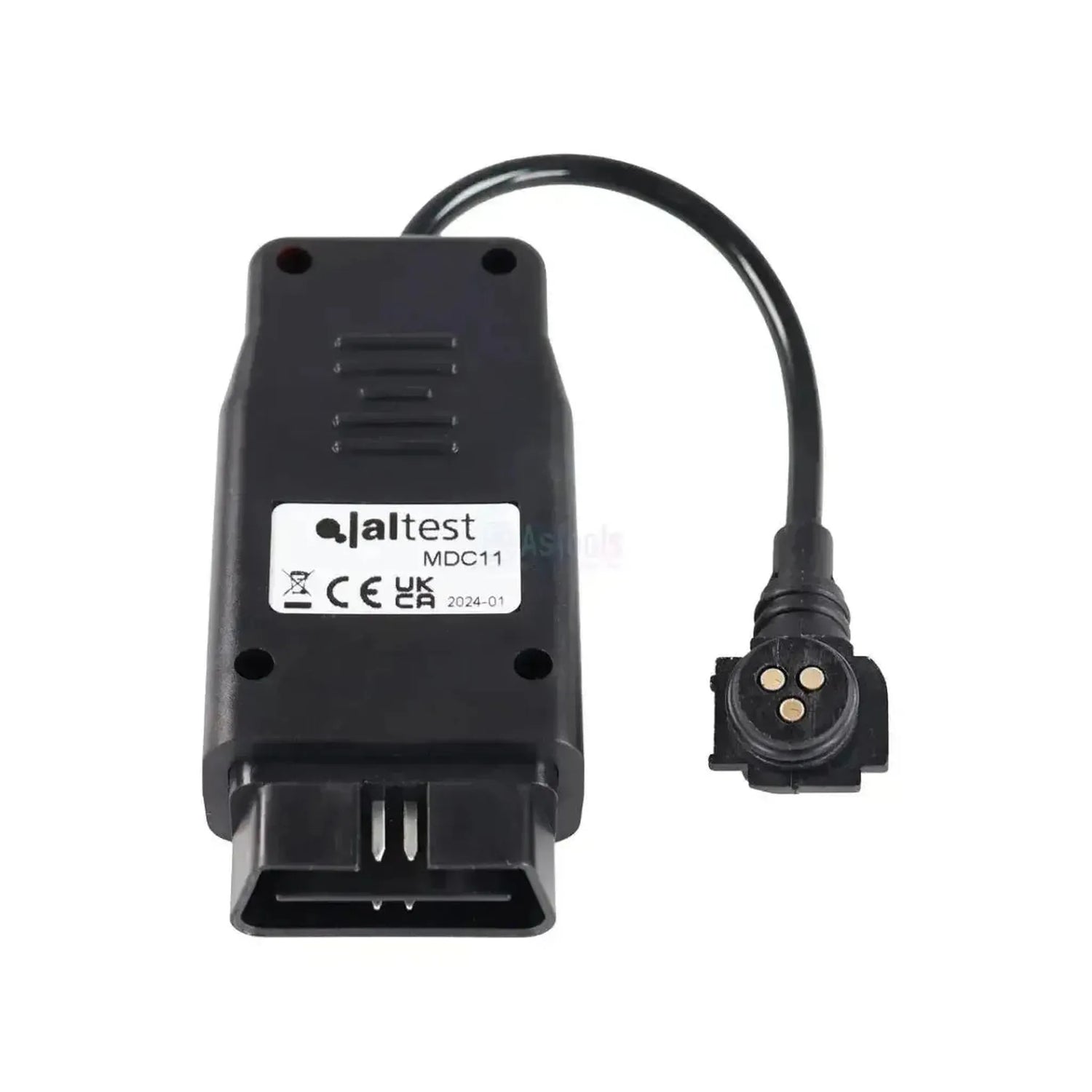

Adaptér Jaltest MDC11 je kabel pro diagnostiku senzorů opotřebení brzdových destiček: Připojíte senzor opotřebení destičky přímo k jednotce Jaltest ETM, nikoliv k diagnostickému konektoru vozidla. Nejedná se o běžný kabel, ale o adaptér s černou plastovou skříní, na níž je vyražen nápis Jaltest MDC11. Na jedné straně vychází ze skříně 16-pinový OBD2 konektor, na straně druhé je krátký vodič vedoucí na kulatý 3-kolíkový konektor BWS, jehož tři kontakty jsou uspořádány do trojúhelníku. U modelu MDC11 vodič vstupuje do kulatého konektoru kolmo, v úhlu devadesáti stupňů.

Prostřednictvím tohoto připojení komunikuje jednotka Jaltest ETM přímo se senzorem nezávisle na řídicí jednotce a sama si vybuduje komunikaci. Takto zjistíte, zda je senzor skutečně vadný, nebo zda je příčinou problém v kabeláži nebo řídicí jednotce. Ověření provádíte pomocí zkoušky End of Line. Kromě tohoto kabelu budete potřebovat samotnou jednotku ETM s licencí ETM a aktivní softwarovou licenci CV nebo Modular.

VÝHODY

✔Přímé připojení ke senzoru opotřebení brzdových destiček, takže si nemusíte poradit s volnými měřicími piny.

✔Jednotka ETM převezme roli řídicí jednotky, čímž se senzor vyhodnocuje odděleně od zbytku systému.

✔Zamezuje zbytečné výměně: Pokud senzor funguje správně, je problém jinde.

✔Umožňuje provést zkoušku End of Line, pomocí níž potvrdíte správnou funkci senzoru.

POZNÁMKY

✕Funguje výhradně s Jaltest ETM; pro diagnostiku vozidel přes Jaltest Link není tento kabel určen.

✕Vyžaduje licenci ETM spolu s platnou licencí softwaru CV nebo Modular; ostatní moduly nelze kombinovat s ETM.

✕ETM nefunguje na přenosných zařízeních Jaltest; ovládáte ji z počítače nebo notebooku.

✕Vedle MDC11 existuje také MDC10: Jedná se o stejný adaptér se stejnými konektory, ale vodič tu vstupuje do kulatého konektoru rovně místo kolmo. Toto je jediný rozdíl, proto si ověřte, jak vodič vstupuje do konektoru vašeho senzoru, a na základě toho si vyberte. Pro senzory rychlosti je správné řešení MDC12.

Použití a funkčnosti

Prostřednictvím tohoto kabelu komunikuje jednotka Jaltest ETM přímo se senzorem bez zapojení řídicí jednotky vozidla. Níže je uvedeno, které komponenty jednotka ETM tímto způsobem dosahuje a co si v dílně ověříte.

Co pokrývá Jaltest ETM

Modulátory EBS od Wabco: První, druhá a třetí generace.
Modulátory EBS od Knorr-Bremse: Druhá a třetí generace.
Modulátory řízení přívěsu od společnosti Knorr-Bremse: Řídicí moduly brzdového systému přívěsu.
Indukční senzory rychlosti kol: Senzory rychlosti systémů ABS a EBS.
Senzory opotřebení brzdových destičky: Senzory monitorující tloušťku brzdové destičky.

Co můžete dělat

Přistupovat k součástce izolovaně: ETM přebírá roli řídicí jednotky a komunikuje přímo se součástkou.
Zjistit, zda je součástka skutečně vadná: Pokud komponenta funguje, porucha je jinde v systému.
Provést End of Line test (EOL): Ověření potvrzující, že součástka funguje správně.

Co dalšího budete potřebovat

Jaltest ETM: Samotný testovací modul. Pro Jaltest Link V9 je to rozhraní ETM s referenčním číslem 70001007; kompletní sada ETM je 70001008.
Licence ETM: Bez ní se ETM nespustí. Roční prodloužení má referenční číslo 29701.
Aktivní Jaltest softwarová licence: Licence CV nebo licence Modular. Ostatní moduly nelze s ETM kombinovat.
Napájení: ETM je napájena z vozidlových akumulátorů.

💡

Dobré vědět: Hardware, software a práva k používání ETM končí v den vypršení vaší licence softwaru Jaltest. Pokud vaše licence běží déle než jeden rok, zaplatíte pouze za zbývající období. Jakmile licence Jaltest skončí, ETM nebude pracovat, dokud ji neobnovíte. Proto si před objednávkou ověřte, do kdy vaše licence Jaltest běží.

Obsah balení

1x Jaltest (MDC11) | Knorr-Bremse 3-kolíkový konektor BWS – 16-pinový OBD2 adaptérový kabel | Nákladní vozidlo

Technické specifikace

Specifikace	Popis
Značka	Jaltest (Cojali)
Referenční číslo	MDC11
Typ	Testovací kabel pro Jaltest ETM
Provedení	Adaptér s vlastní skříní; 16-pinový OBD2 konektor vyčnívající ze skříně a krátký vodič vedoucí na kulatý konektor
Určen pro	Senzory opotřebení brzdových destiček
Připojení na straně zařízení	Kulatý 3-kolíkový konektor BWS s kolmým vstupem vodiče; kontakty v uspořádání trojúhelníku
Připojení na straně rozhraní	16kolíkový OBD2
Délka	24,5 až 25,5 cm
Rozhraní	Jaltest Link V8.1 a V9
Součást sady kabelů	Ne; je dodáván samostatně jako doplňkový kabel ETM
Vyžadováno k použití	Jaltest ETM s licencí ETM a aktivní licencí softwaru CV nebo Modular
Není dostupné pro	Přenosné jednotky Jaltest
Prodloužení licence ETM	29701 (Jaltest ETM, prodloužení na jeden rok)
