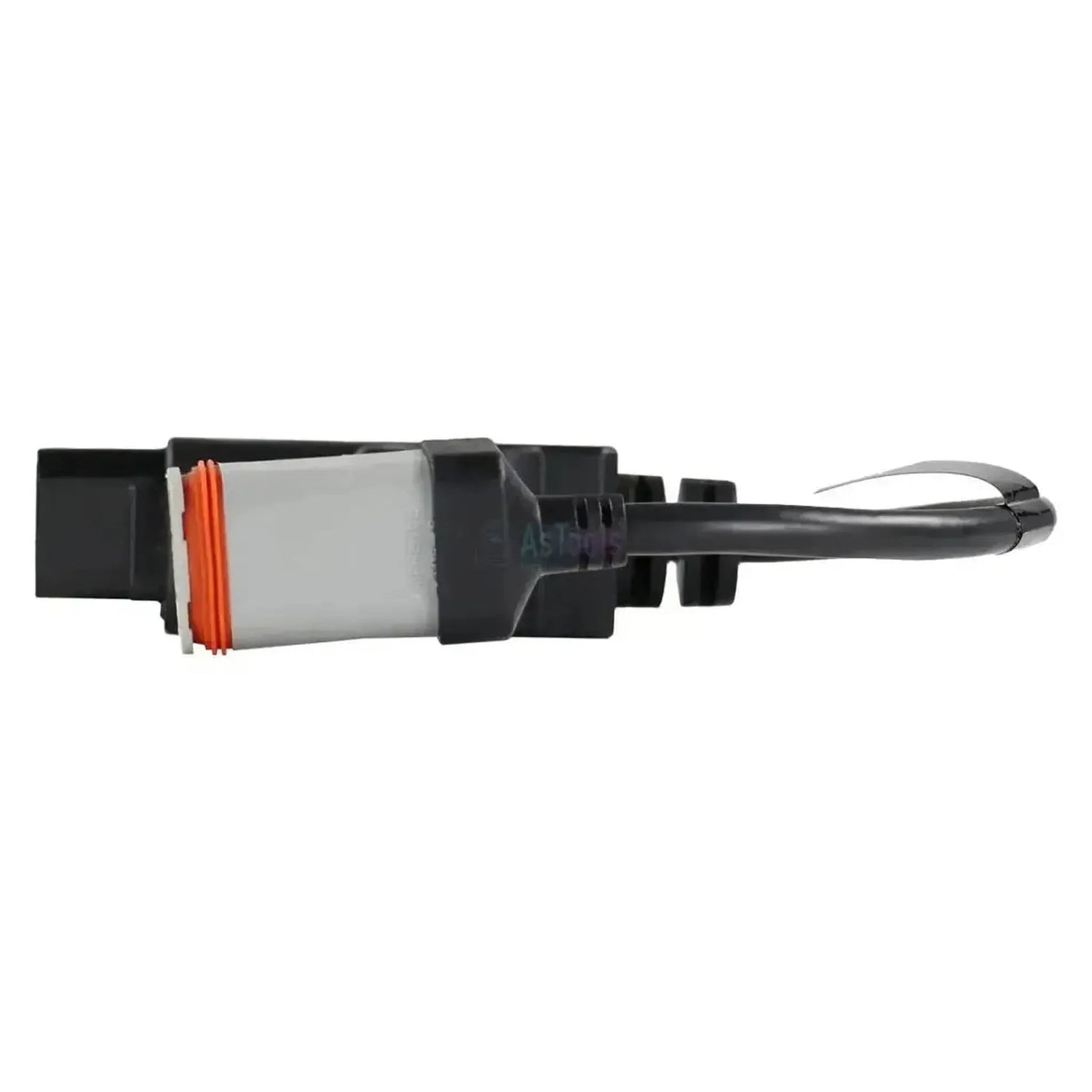

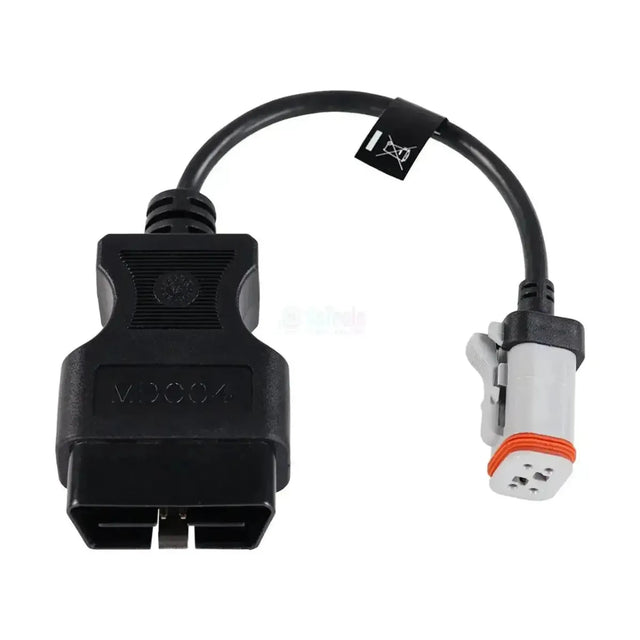

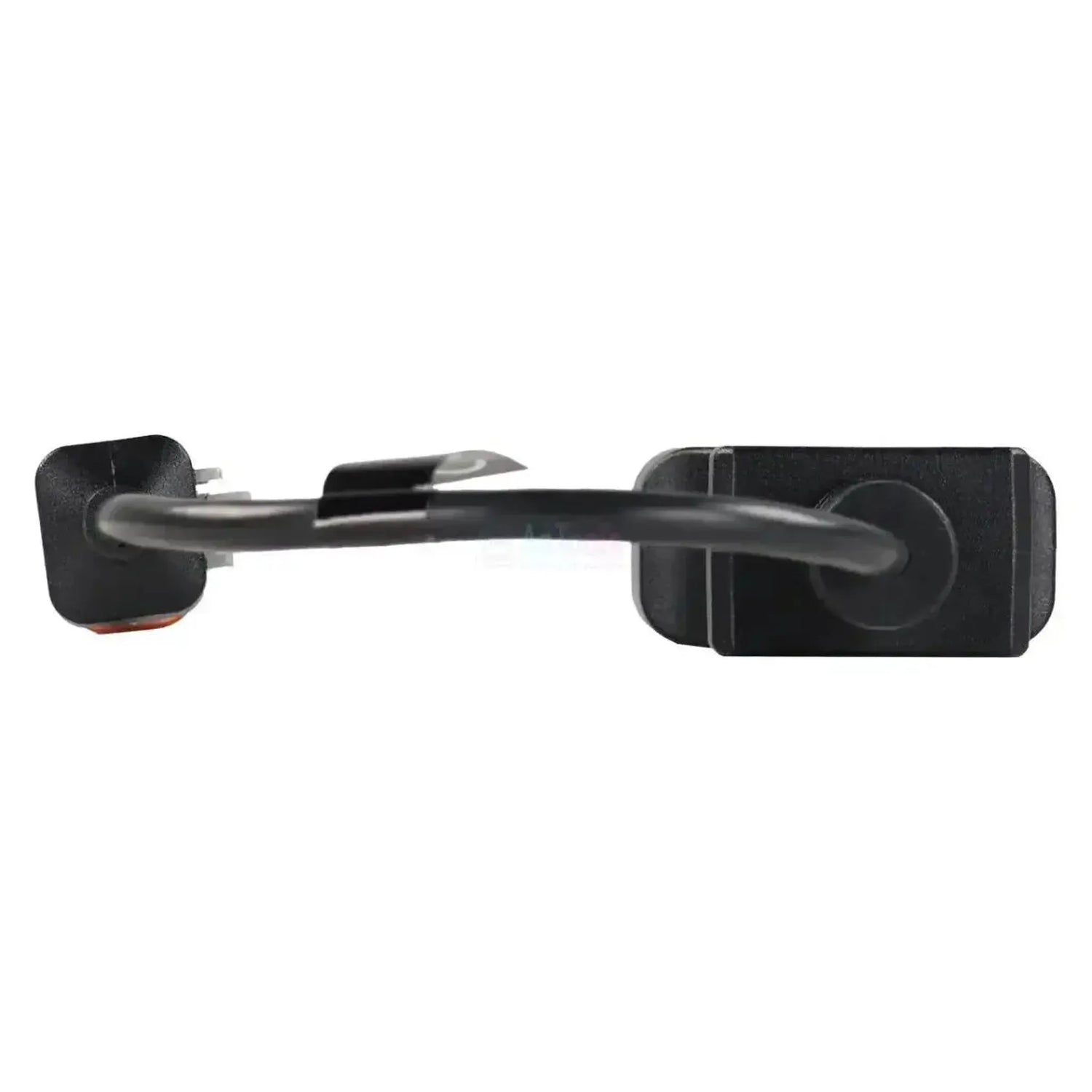

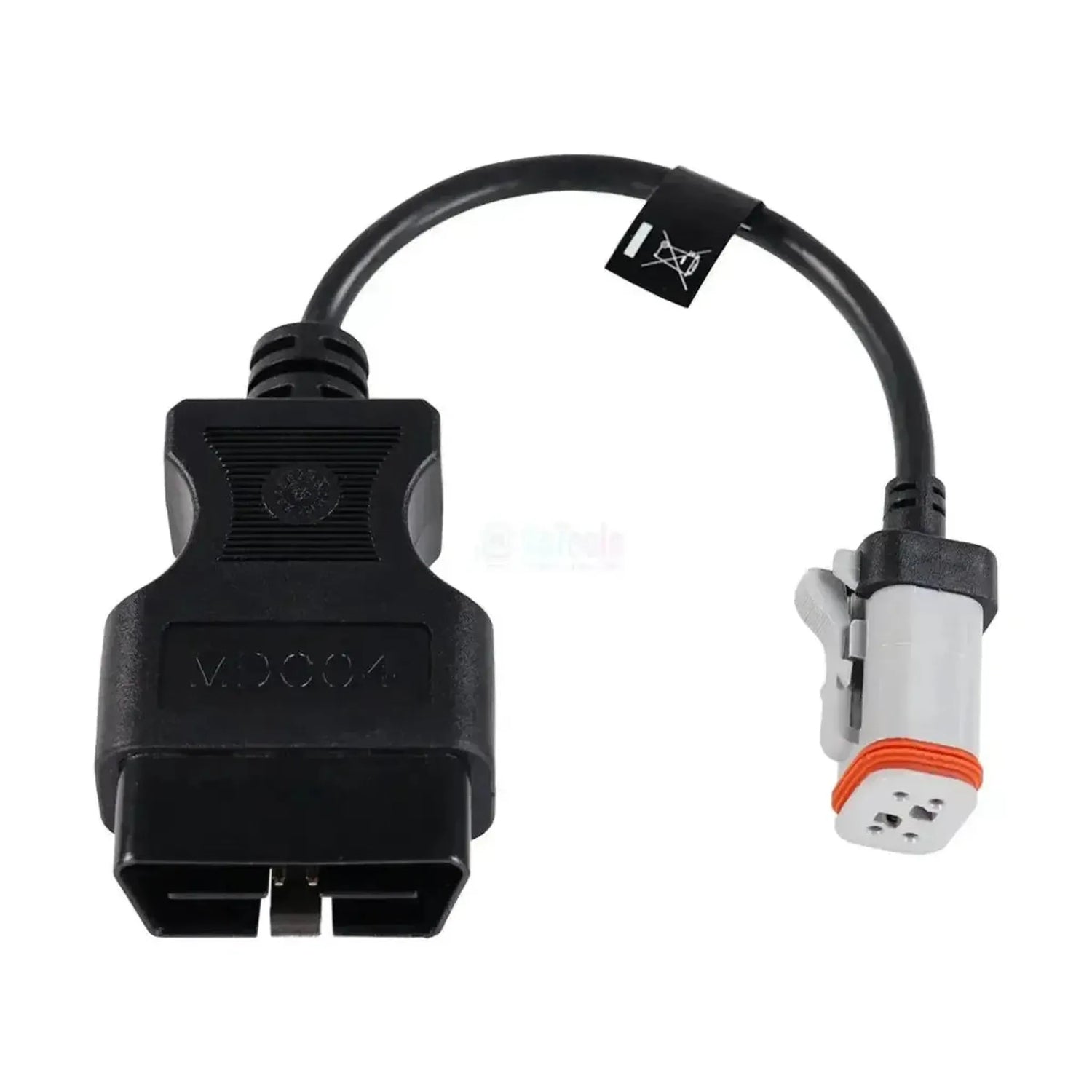

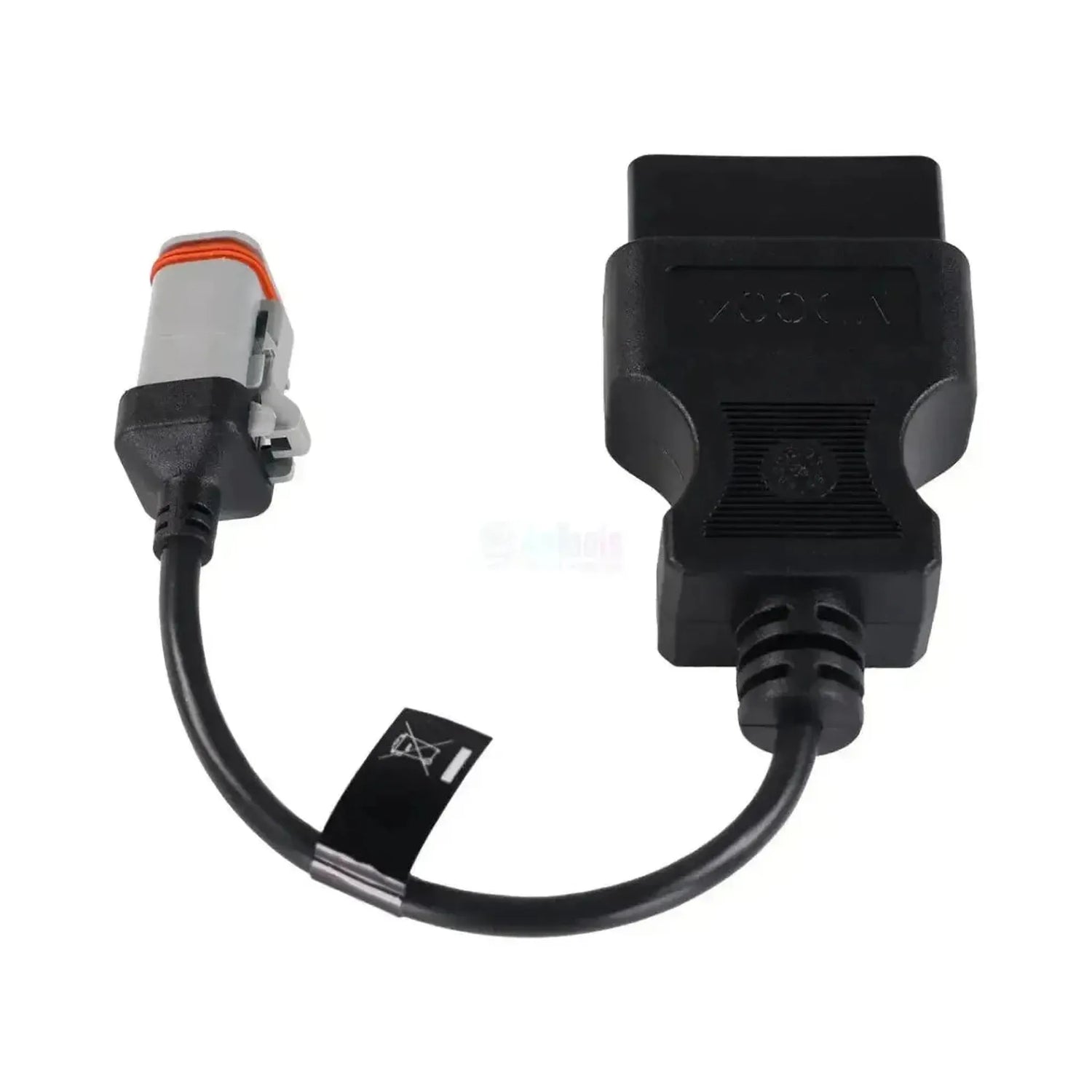

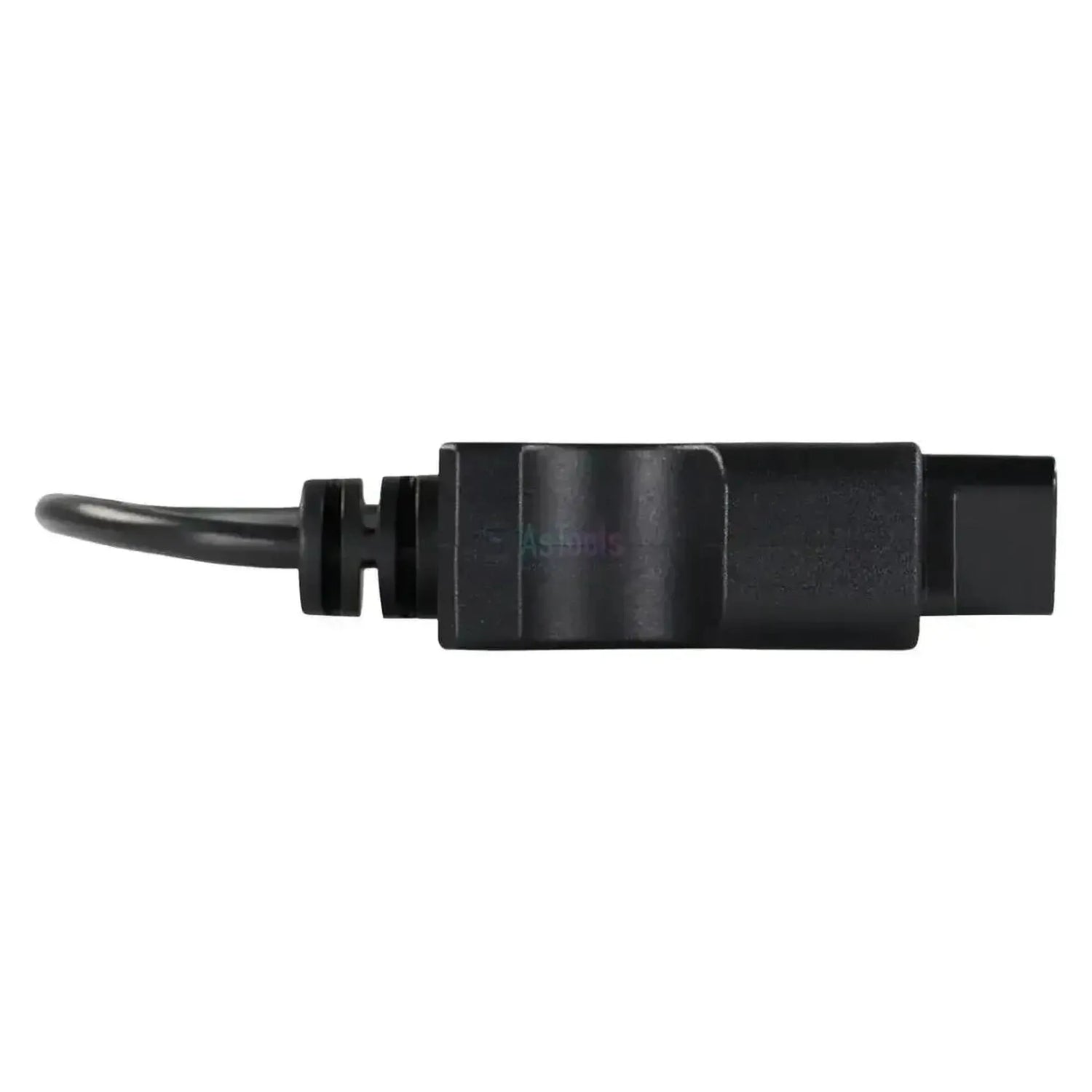

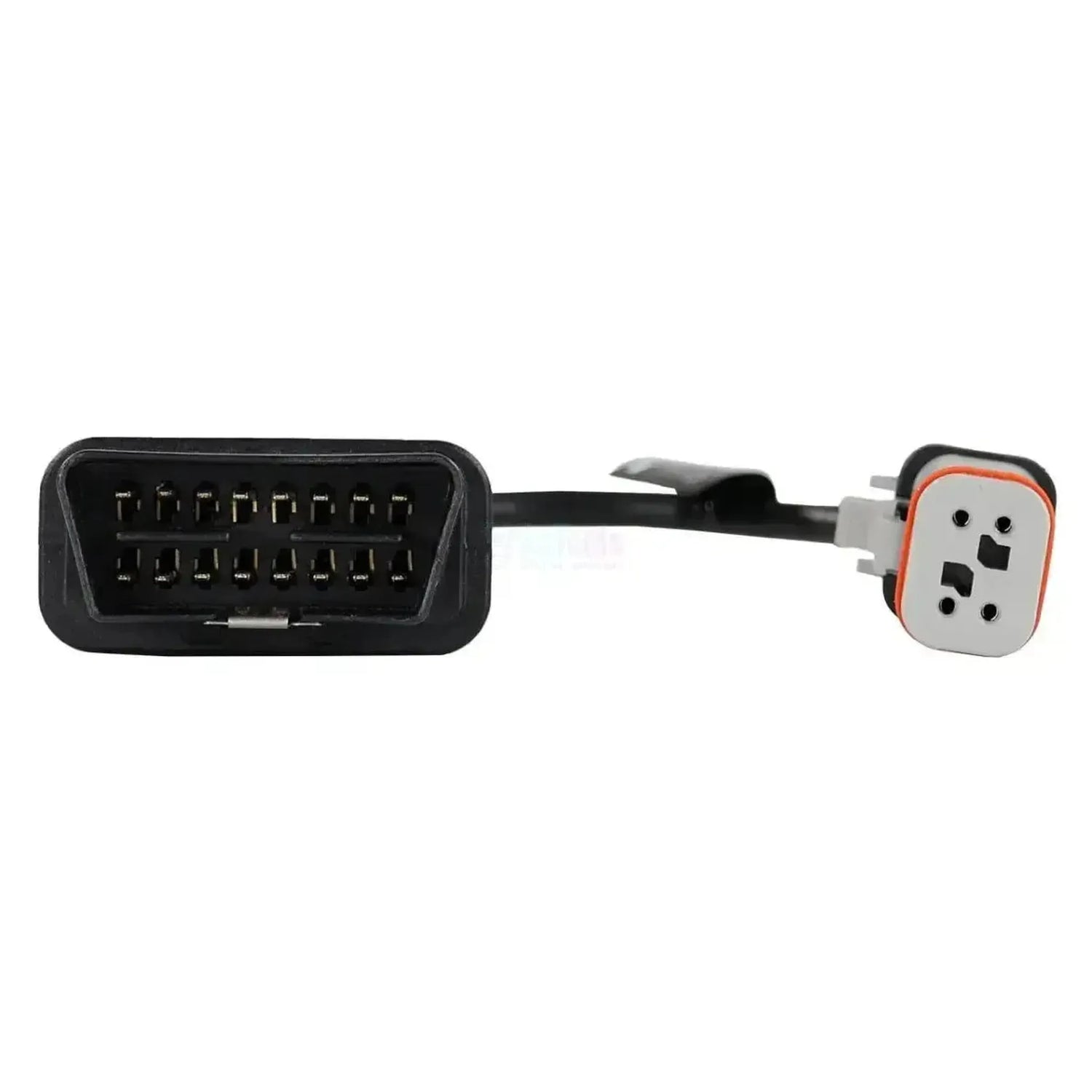

Kabel Jaltest MDC04 propojuje 4kolíkový konektor modulu EBS od výrobce Knorr-Bremse s výjimkou MAN s 16kolíkovým OBD2 konektorem Jaltest ETM. Připojíte jej přímo k modulu, nikoli k diagnostickému konektoru vozidla. Na straně modulu se nachází konektor typu Deutsch se šedým tělesem, šedou pojistnou přeskou a oranžovohnědým těsnicím kroužkem; držák kontaktu je šedý a má kódování A.

Prostřednictvím tohoto propojení si Jaltest ETM sama naváže komunikaci s modulátorem, jako by šlo o řídicí jednotku. Tímto způsobem zjistíte, zda je součástka skutečně vadná, nebo se porucha skrývá v kabeláži nebo řídicí jednotce. Kromě tohoto kabelu budete potřebovat samotnou ETM s licencí ETM a platnou licencí softwaru CV nebo Modular.

VÝHODY

✔Vyroben pro moduly EBS od Knorr-Bremse s výjimkou MAN, takže se nemusíte uchylovat k improvizacím s volnými měřícími hroty.

✔Přistupujete k součástce nezávisle na řídicí jednotce: ETM si komunikaci naváže sama.

✔Předchází zbytečným demontážím: Pokud se modulátor ukáže jako funkční, nemusí být odstraňován.

✔Umožňuje pokročilou diagnostiku modulu EBS a End of Line test.

OMEZENÍ

✕Funguje výhradně s Jaltest ETM; pro diagnostiku vozidel přes Jaltest Link není tento kabel určen.

✕Vyžaduje licenci ETM spolu s platnou licencí softwaru CV nebo Modular; ostatní moduly nelze kombinovat s ETM.

✕ETM nefunguje na přenosných zařízeních Jaltest; ovládáte ji z počítače nebo notebooku.

✕Kabel MDC05 je identický s zeleným držákem kontaktu, zatímco MDC02 a MDC03 patří k modulům EBS v MAN. Kódování držáku se u jednotlivých kabelů liší, takže nesprávný výběr se fyzicky do vašeho modulu nevejde.

Aplikace a funkčnosti

Prostřednictvím tohoto kabelu si Jaltest ETM mluví přímo se součástkou, bez zásahu řídicí jednotky vozidla. Níže je uveden seznam komponent, které ETM tímto způsobem dosahuje, a co s nimi v dílně zjistíte.

Co pokrývá Jaltest ETM

Modulátory EBS od Wabco: První, druhá a třetí generace.
Modulátory EBS od Knorr-Bremse: Druhá a třetí generace.
Modulátory přívěsu od Knorr-Bremse: Řídicí moduly brzdové soustavy přívěsu.
Indukční senzory rychlosti kol: Senzory rychlosti systémů ABS a EBS.
Senzory opotřebení brzdových destičky: Senzory monitorující tloušťku brzdové destičky.

Co můžete dělat

Přistupovat k součástce izolovaně: ETM přebírá roli řídicí jednotky a komunikuje přímo se součástkou.
Zjistit, zda je součástka skutečně vadná: Pokud komponenta funguje, porucha je jinde v systému.
Kompletně prověřit modulátor EBS: Pokročilá diagnostika modulu.
Provést End of Line test (EOL): Ověření potvrzující, že součástka funguje správně.

Co k tomu budete potřebovat

Jaltest ETM: Samotný testovací modul. Pro Jaltest Link V9 je to rozhraní ETM s referenčním číslem 70001007; kompletní sada ETM je 70001008.
Licence ETM: Bez ní se ETM nespustí. Roční prodloužení má referenční číslo 29701.
Platná licence softwaru Jaltest: Licence CV nebo Modular. Ostatní moduly nelze s ETM kombinovat.
Napájení: ETM je napájena z vozidlových akumulátorů.

💡

Dobré vědět: Hardware, software a práva k používání ETM končí v den vypršení vaší licence softwaru Jaltest. Pokud vaše licence běží déle než jeden rok, zaplatíte pouze za zbývající období. Jakmile licence Jaltest skončí, ETM nebude pracovat, dokud ji neobnovíte. Proto si před objednávkou ověřte, do kdy vaše licence Jaltest běží.

Obsah balení

1× Jaltest (MDC04) | Knorr-Bremse 4kolíkový EBS – 16kolíkový OBD2 adaptérový kabel | Užitkové vozidlo

Technické specifikace

Specifikace	Popis
Značka	Jaltest (Cojali)
Referenční číslo	MDC04
Typ	Testovací kabel pro Jaltest ETM
Určen pro	Moduly EBS od Knorr-Bremse s výjimkou MAN
Připojení na straně zařízení	4-kolíkový konektor typu Deutsch, šedá zásuvka s kódováním A
Připojení na straně rozhraní	16-kolíkový OBD2
Délka	24 až 26 cm
Rozhraní	Jaltest Link V8.1 a V9
Součást sady kabelů	Sada ETM (70001008)
Vyžadováno pro provoz	Jaltest ETM s licencí ETM a aktivní licencí softwaru CV nebo Modular
Není dostupné pro	Přenosné jednotky Jaltest
Prodloužení licence ETM	29701 (Jaltest ETM, prodloužení na jeden rok)
