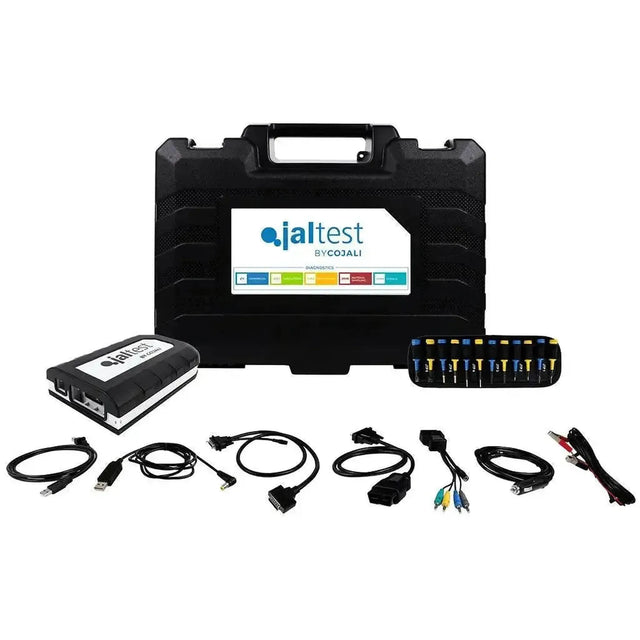

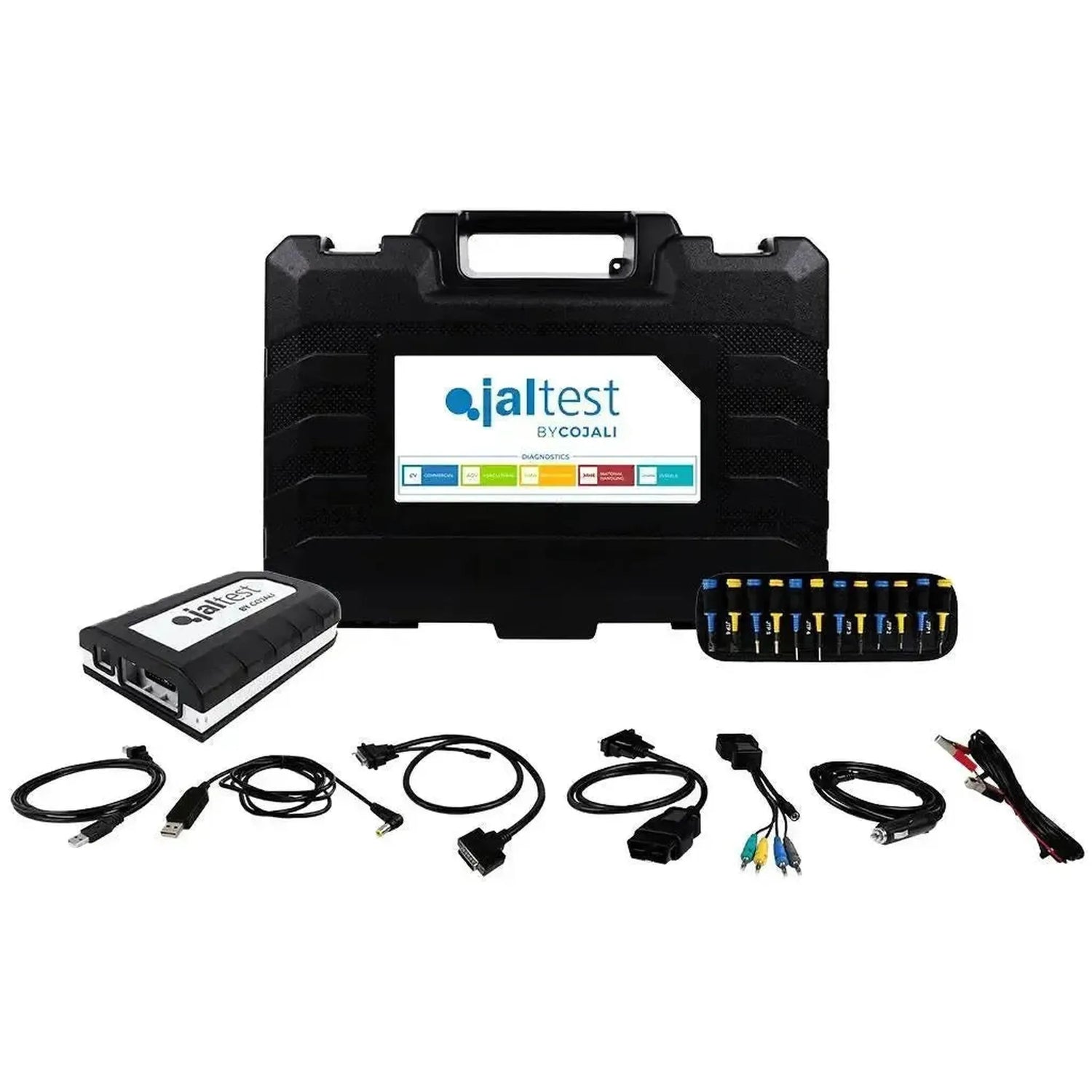

Sada Jaltest MHE Kit (70301001) je hardwarová základna pro diagnostiku manipulační a zdvihací techniky. V kufru se nachází Jaltest Link V9 (70001015), Multipin Kit (70002001), kabel OBD2 JDC213.9, adaptační kabel JDC107.9B, prodlužovací kabel JDC100 dlouhý 100 cm a napájecí kabel USB JDC60AM2. Vše je umístěno v kompaktním kufru 70003015 o rozměrech 505 × 381 × 146 mm.
Sedmý kabel je rozdíl oproti obdobným soupravám — pouze tato verze je vybavena kabelem JDC60AM2, který zásobuje Jaltest Link V9 napětím přes USB-A port. To je přesně to, co potřebujete u elektricky poháněných manipulátorů a plošin, kde diagnostické připojení často nemá vlastní napájení. Ostatní hardware je stejný jako u 70001052, 70001060 a 70001053; rozdíl spočívá v softwarovém modulu.
VÝHODY
POZNÁMKY
Použití a funkčnosti
Tato sada vytváří propojení mezi počítačem s Windows a softwaarem Jaltest a řídicími jednotkami manipulátorů, verreikerů a plošin. Jaltest Link V9 překládá datovou sběrnici vozidla pro počítač, zatímco kabely určují místo připojení — na 16-pinovém OBD2 portu nebo přes multipin konektory na nestandardní konektor. Níže najdete, co kufor obsahuje a jak jej používat.
Co je v kufříku
- Jaltest Link V9 (70001015): Diagnostické rozhraní s 26-pinovým DB26 konektorem na kabel a USB-C na počítač.
- Multipin Kit (70002001): Dvacet multipinů JTP01 až JTP10 v modré a žluté barvě, propojovací kabel JTP101 a napájecí kabely JDC10AM2 a JDC20AM2.
- JDC213.9: Adaptérní kabel z 26-pinového konektoru DB26 na 16-pinovou zásuvku OBD2.
- JDC107.9B: Propojovací kabel z Jaltest Link V9 na USB-C port počítače.
- JDC100: Prodlužovací kabel dlouhý 100 cm mezi Jaltest Link V9 a kabelem stroje.
- JDC60AM2: Napájecí kabel, který zásobuje Jaltest Link V9 napětím přes USB-A port.
- Kompaktní plastový kufr (70003015): Kufr o rozměrech 505 × 381 × 146 mm s místem pro tuto sadu a přibližně dvanáct kabelů.
Co s ní můžete dělat
- Čtení a mazání chybových kódů: V každé řídicí jednotce, kterou pokrývá modul Jaltest MHE.
- Sledování živých dat a parametrů: U dieselového, LPG, plynového a elektrického pohonu.
- Aktivace součástí: Zaměřené spouštění ventilů, relé a aktuátorů.
- Připojení na nestandardní konektor: Multipiny vám umožní dosáhnout zásuvky, pro kterou neexistuje hotový kabel.
- Nezávislé napájení rozhraní: S kabelem JDC60AM2 funguje Jaltest Link V9 i když diagnostické připojení napětí neposkytuje.
Kompatibilní vozidla a použití
Rozhodující je softwarový modul, ne kufor. Tento hardware patří k modulu Jaltest MHE pro manipulační a zdvihací techniku. Pro tuto techniku nikdy nebyla standardizovaná OBD připojení povinná, takže značkově vlastní konektory zůstávají i v nových strojích — k tomu slouží multipin konektory a napájecí kabely.
Manipulační a zdvihací technika:
- Manipulátory: Například Hyster, Yale, Linde, Still, Jungheinrich, Toyota a Crown.
- Verreikers: Teleskopické verreikers.
- Plošiny: Kloubové a nůžkové plošiny, například JLG, Haulotte a Genie.
- Pohony a řadiče: Například Zapi a Curtis v elektrické technice.
Obsah balení
- 1x Rozhraní Jaltest Link V9 (70001015)
- 1x Multipin Kit (70002001)
- 1x Jaltest (JDC213.9) | Adaptační kabel Link V9 26-pin DB26 – 16-pin OBD2 | Rozhraní
- 1x Jaltest (JDC107.9B) | Adaptační kabel Link V9 – USB-C | Rozhraní
- 1x Jaltest (JDC100) | Prodlužovací kabel Link V9 26-pin DB26 (100 cm) | Rozhraní
- 1x Jaltest (JDC60AM2) | Napájecí kabel USB-A | Rozhraní
- 1x Jaltest (70003015) | Kompaktní tvrdý kufr
Technické specifikace
| Specifikace | Popis |
|---|---|
| Značka | Jaltest (Cojali) |
| Referenční číslo | 70301001 |
| Typ | Hardwarová sada pro diagnostiku vozidel |
| Provedení | Kompaktní kufřík |
| Počet dílů | 7 |
| Obsah | Jaltest Link V9 (70001015), Multipin Kit (70002001), JDC213.9, JDC107.9B, JDC100, JDC60AM2, kufor 70003015 |
| Rozhraní | Jaltest Link V9, 26pinový DB26 do kabelu, USB-C do počítače |
| Multipinová sada | 70002001 — dvacet multipinů JTP01 až JTP10, JTP101, JDC10AM2, JDC20AM2 |
| Prodlužovací kabel | JDC100, 100 cm |
| Napájecí kabel | JDC60AM2, USB-A |
| Použití | Manipulační a zdvihací technika (MHE) |
| Segment | Zvedací a manipulační zařízení |
| Součást | Čtecí zařízení MHE |
| Rozměry kufříku | 505 × 381 × 146 mm |
