Diagnostický přístroj Jaltest MHE (Material Handling Equipment)

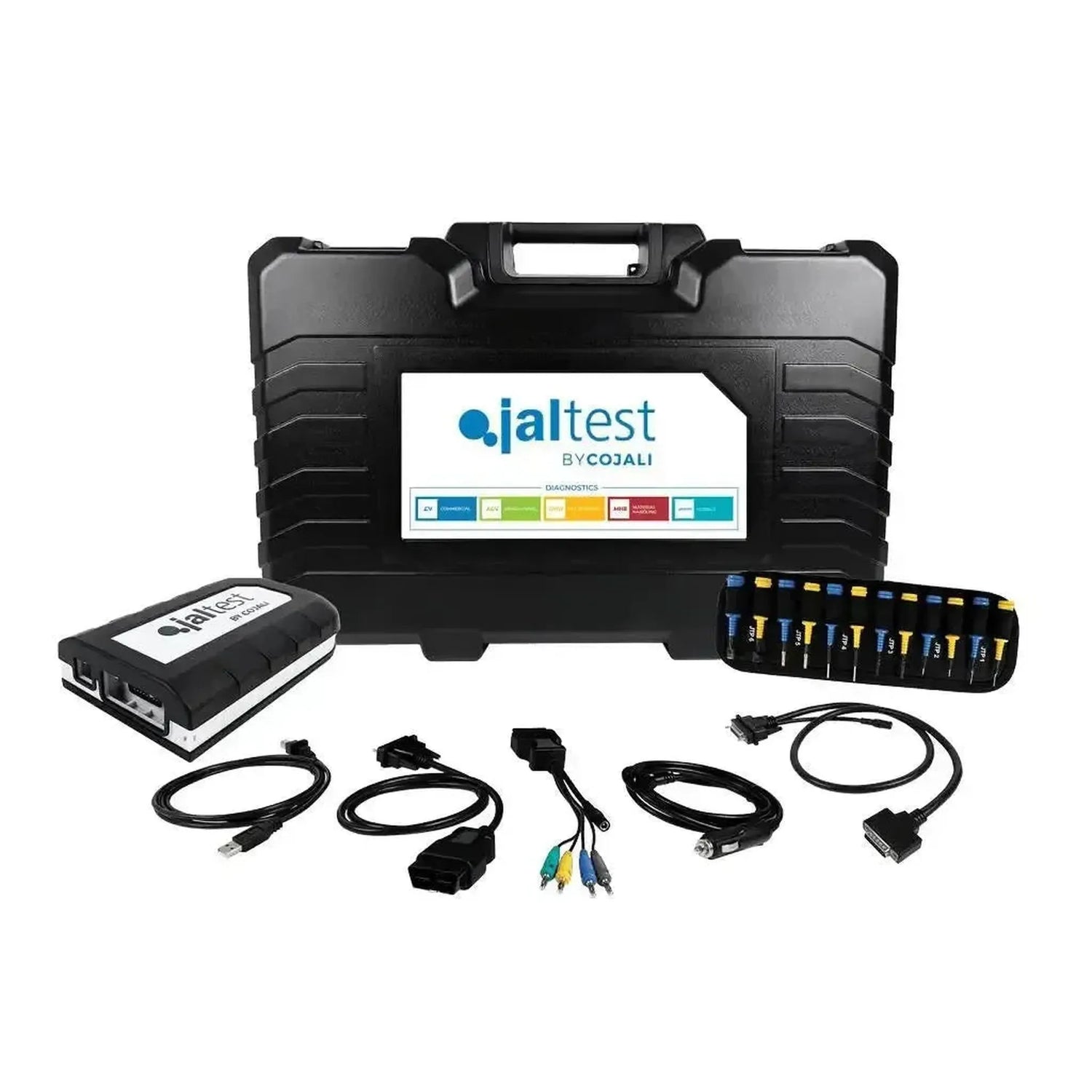

Obsah balení

Kufr obsahuje hardware, kterým navážete připojení, a také softwarová práva, která odemykají modul MHE. Hardware je stejný jako v samostatné sadě 70301001, která je jedinou Jaltest sadou obsahující také USB napájecí kabel JDC60AM2. Níže je uvedeno, co jednotlivé komponenty obsahují a jaké referenční číslo k nim patří.

Hardware

• Jaltest Link V9 (70001015): Diagnostické rozhraní, které připojíte na diagnostický konektor stroje, s 26-pinovým DB26 konektorem na kabel a USB-C na počítač.
• Multipin Kit (70002001): Dvacet multipin konektorů JTP01 až JTP10, každý ve dvou barvách, připojovací kabel JTP101 a dva napájecí kabely — JDC10AM2 s akumulátorovými svorkami a JDC20AM2 pro zapalovací zásuvku.
• OBD kabel, 16kolíkový (JDC213.9): Standardní kabel pro běžný diagnostický konektor.
• USB-C kabel (JDC107.9B): Spojení mezi Linkem a notebookem.
• Prodlužovací kabel 100 cm (JDC100): S 26-pinovým DB26 konektorem, širokým konektorem na samotném Linku.
• USB napájecí kabel (JDC60AM2): Napájí jednotku Jaltest Link V9 přes port USB-A pro stroje, jejichž diagnostický konektor sám neposkytuje napájení. Tento kabel je součástí pouze balíčku MHE.
• Přepravní kufr (70003015): Kompaktní provedení, 505 × 381 × 146 mm.

Software

• Software (75001001): Jednorázová koupě, která odemyká modul MHE.
• Aktivace licence, dvanáct měsíců (75001009): Právo na používání v prvním roce.
• INFO Online MHE (29477): Technické informace k softwaru. Jsou součástí, nejsou dostupné samostatně a jsou v roce 2026 zdarma.
• Jaltest GRP: Dílny software od Cojali pro zákazníky, stroje a zprávy.

Notebook a značkově specifické kabely nejsou součástí. Viz Kabely a počítač dále na této stránce.

Pro které stroje a systémy

Jaltest MHE pokrývá celou manipulační techniku — čelní nakladače, skladovací vozíky, teleskopy, pracovní plošiny a přístavová zařízení — s jedním seznamem pokrytí pro všechny typy strojů dohromady, a ne samostatným seznamem pro každý typ. Značka v seznamu znamená, že existuje pokrytí, nikoli že je každý model a rok výroby zcela podporován. Dělení podle kontinentů se vztahuje na zemi, ze které značka pochází, nikoli na současného vlastníka.

Stroje

• Čelní nakladače: Vidlicové nakladače se spalovacím motorem a elektrické nakladače s protizávažím.
• Skladovací vozíky: Dosahovací vozíky, elektrické palety, stohovače a výběrové vozíky.
• Teleskopy: Teleskopické manipulátory, včetně zemědělských a stavebních verzí.
• Pracovní plošiny: Kloubové a nůžkové plošiny.
• Přístavová zařízení: Přístavové nakladače, dosahující nakladače, materiální manipulátory a přístavové jeřáby.

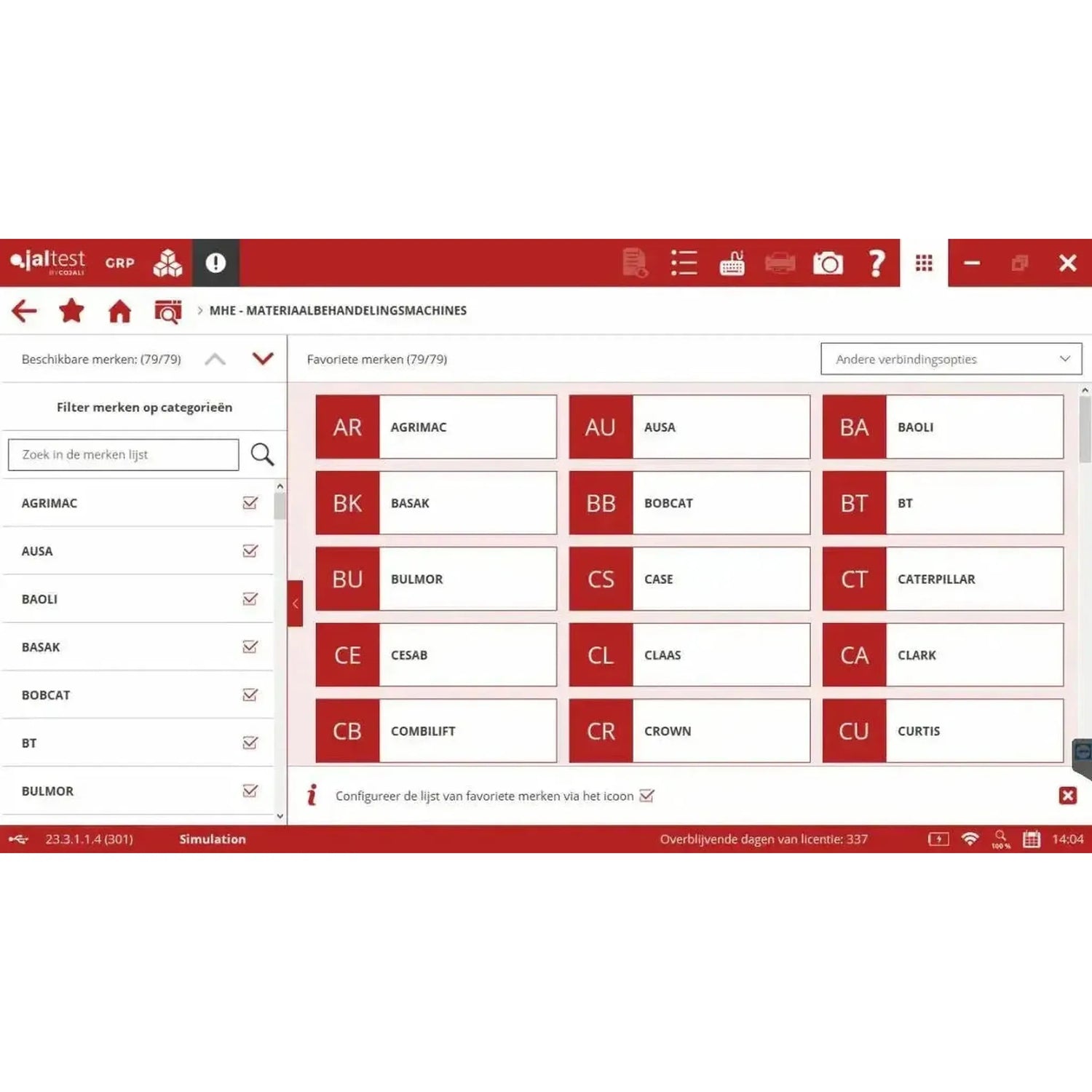

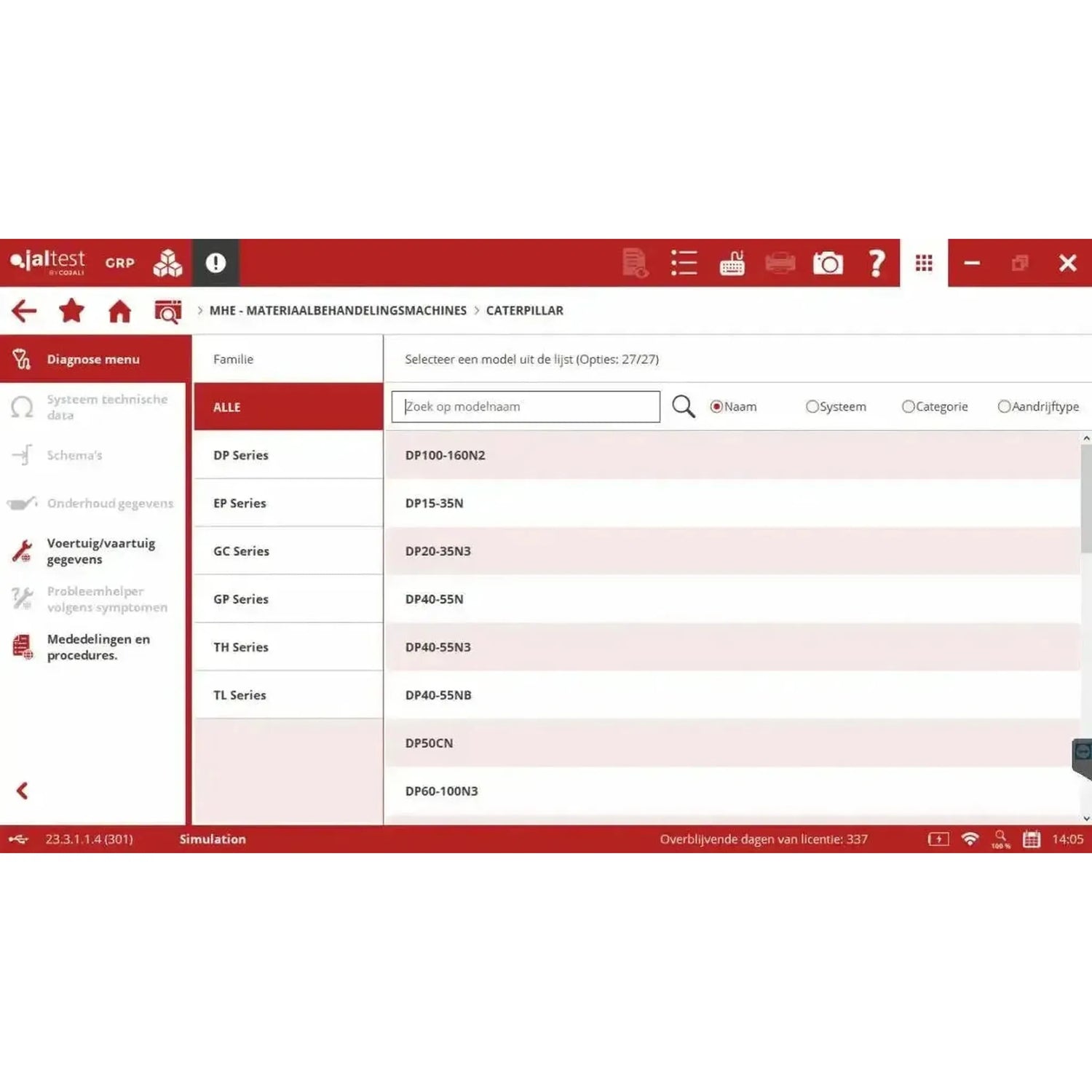

Které značky můžete číst

Známé značky v pokrytí Jaltest MHE: Baoli, BT, Caterpillar, Cesab, Clark, Combilift, Crown, Doosan, Genie, Hangcha, Haulotte, Heli, Hyster, JCB, JLG, Jungheinrich, Kalmar, Komatsu, Konecranes, Liebherr, Linde, Manitou, Merlo, Mitsubishi, Nissan, Skyjack, Still, Toyota, UniCarriers a Yale.

Všech 105 značek, rozděleno podle kontinentů:

Evropská včetně Spojeného království, Turecka a Ruska. Čínská se odděluje od asijské, kam spadá Japonsko, Jižní Korea, Indie a Taiwan. Pod Ostatní jsou výrobci z Austrálie a Afriky a případně značky, jejichž původ se nepodařilo zjistit.

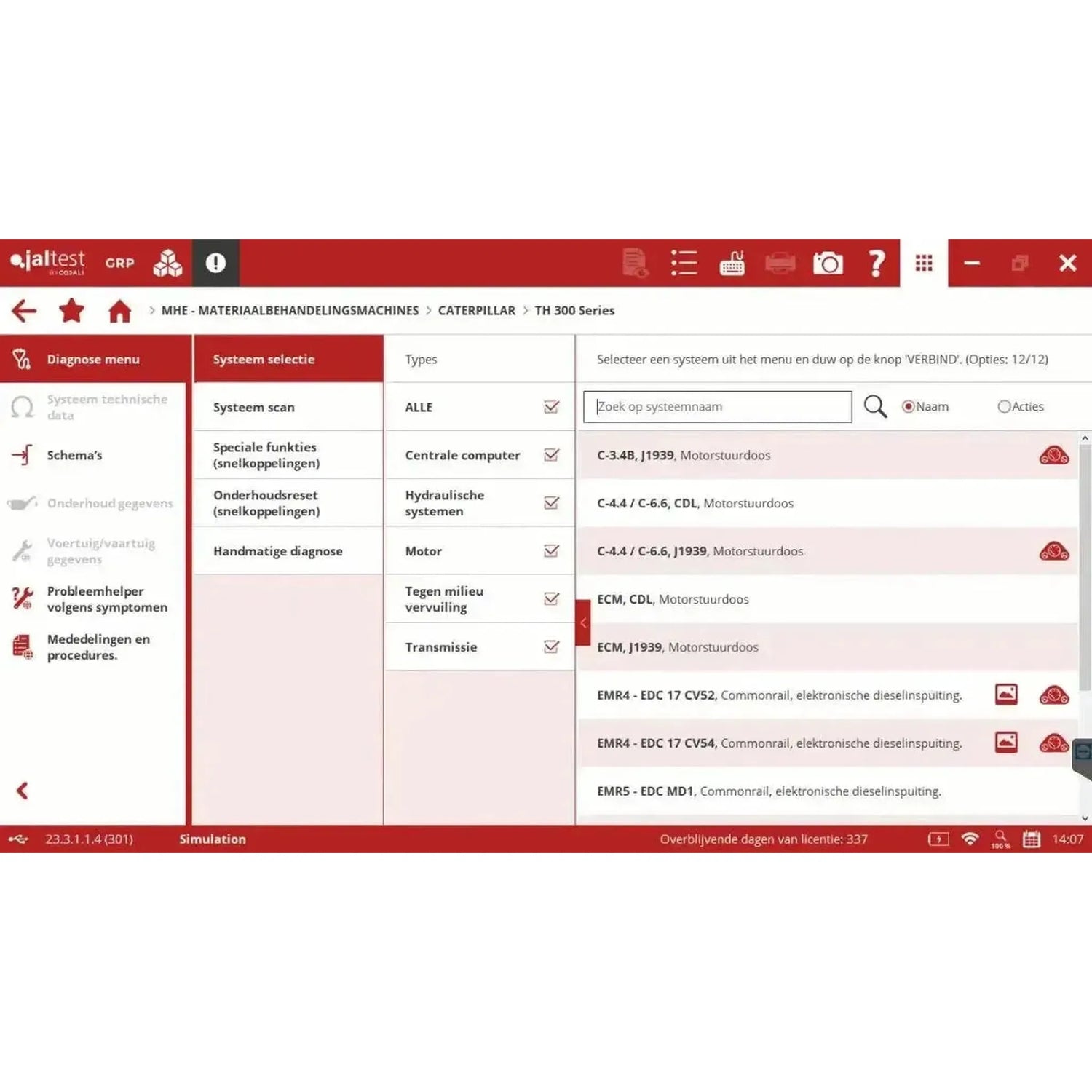

Systémy v mašině

• Řízení motoru: Řídící jednotky dieselových, plynných a plynulých motorů.
• Ústřední počítač: Ústřední řídicí jednotka vozidla, která řídí stroj.
• Výkonové moduly: Řízení trakce a čerpadel elektrických strojů, včetně jednotek Zapi a Curtis.
• Řízení směru: Elektrické řízení.
• Převodovka: Řízení převodovky.
• Následné zpracování: Modul částicového filtru a AdBlue u dieselových strojů.
• Přístrojová deska: Displej a jednotka tachometru.
• Hydraulika: Hydraulické systémy stroje.

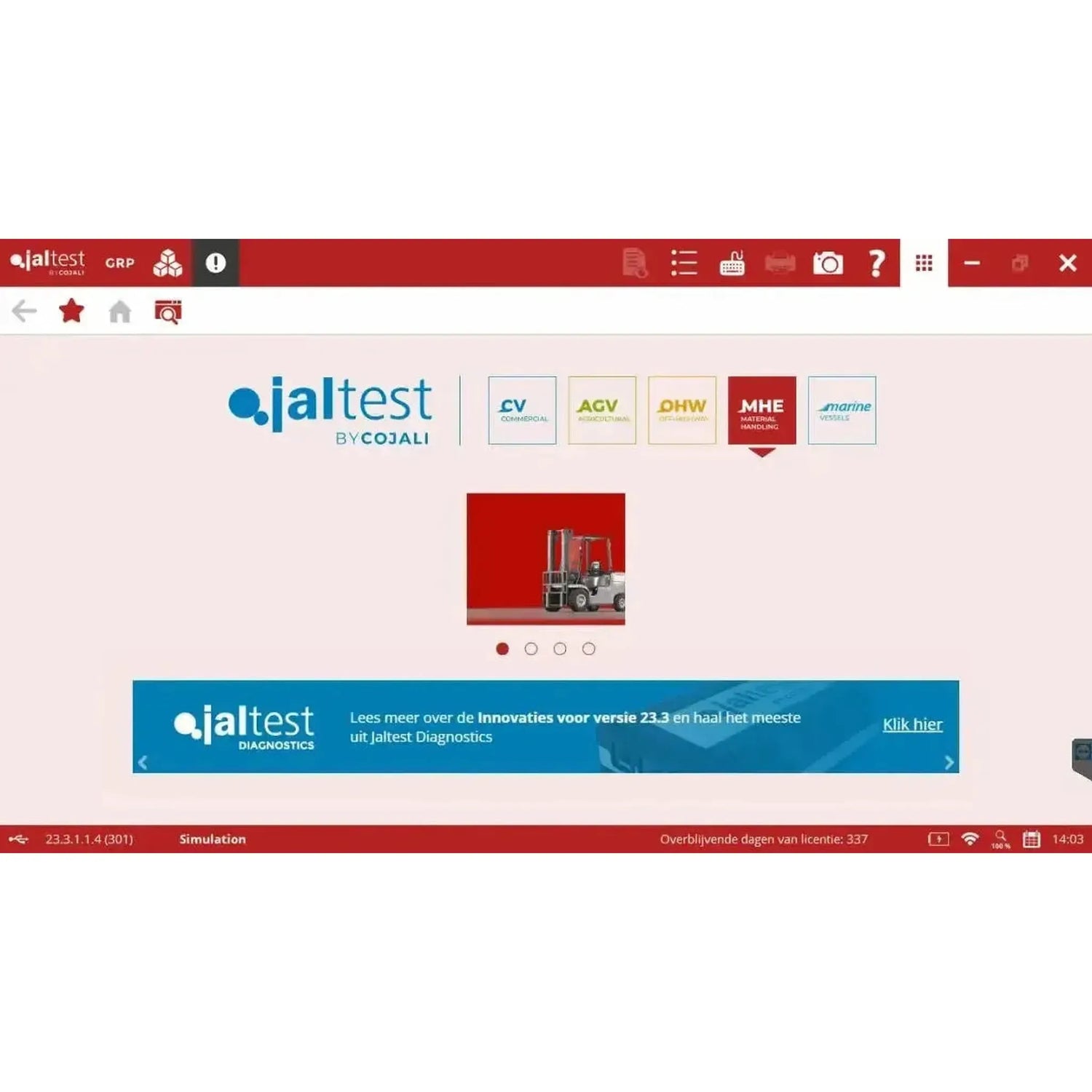

Co s ní můžete dělat

Pomocí modulu MHE čtete řídicí jednotky stroje, sledujete měřené hodnoty v reálném čase a ovládáte komponenty. Navíc je k systému, se kterým pracujete, přiložen referenční materiál obsahující diagnostické příručky, schémata a údaje o údržbě.

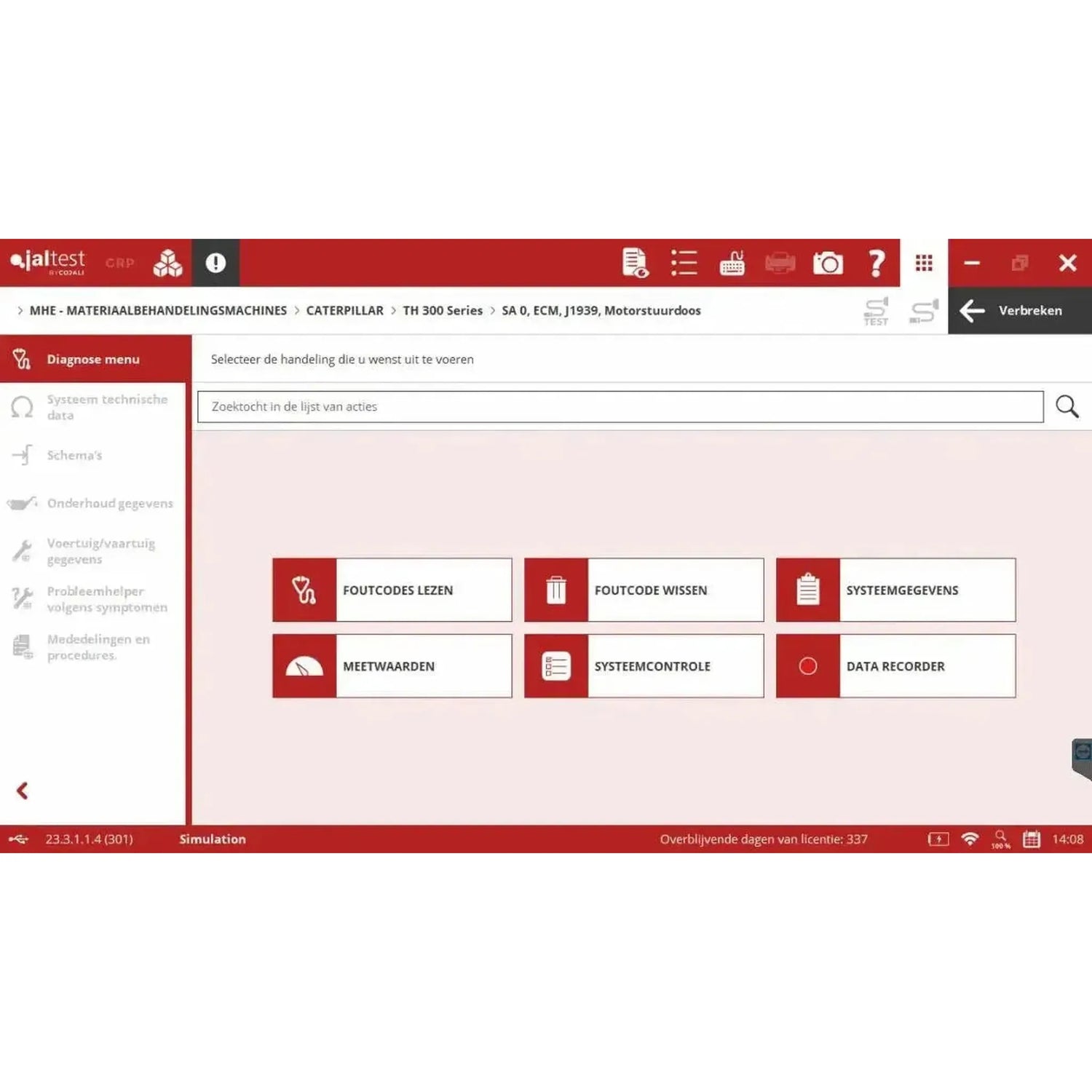

Diagnostika a údržba

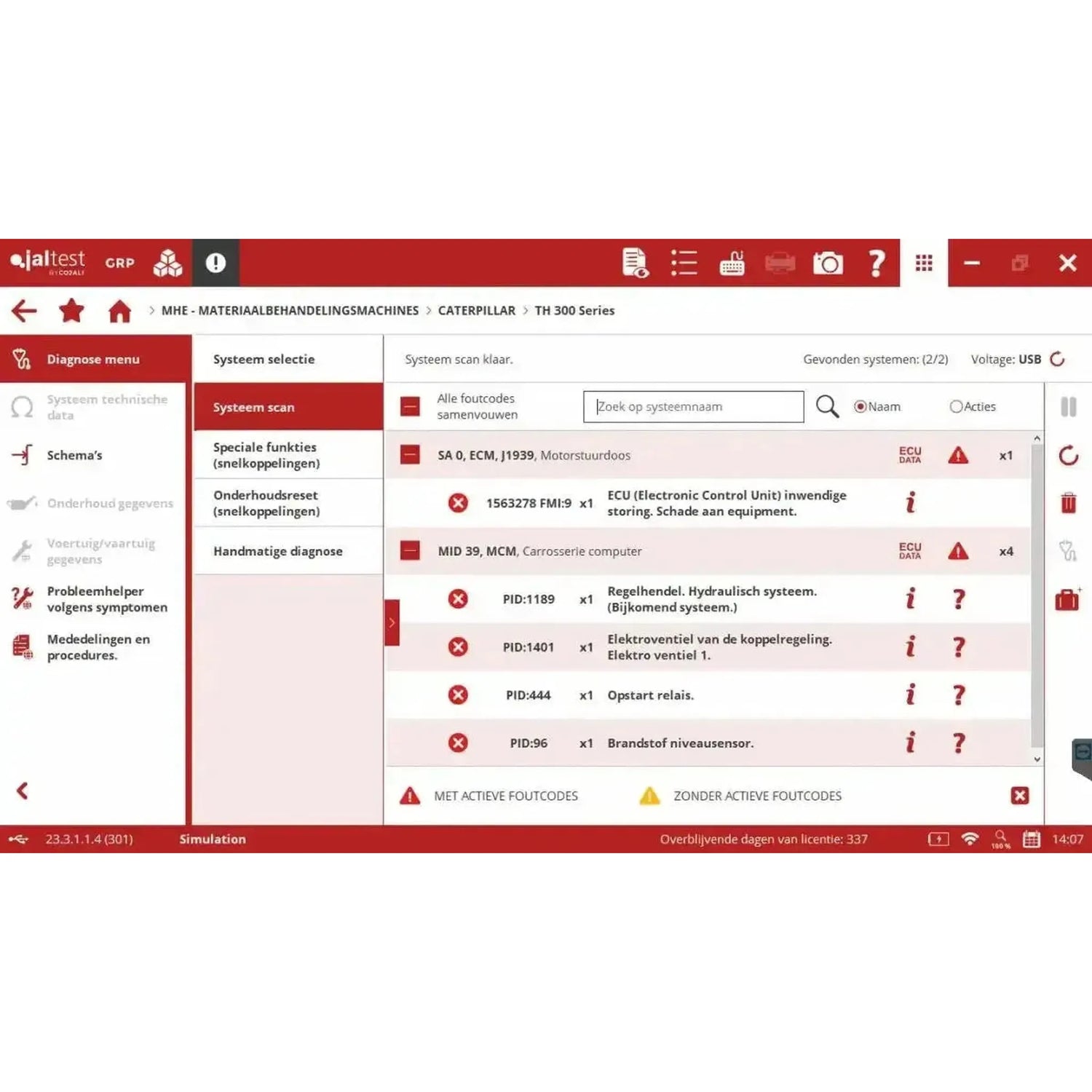

• Čtení chybových kódů: Systémy se rozpoznají automaticky, s vyhledávačem chyb pro každý kód poruchy.
• Hodnoty měření: Hodnoty připojených senzorů sledované v reálném čase.
• Ovládání komponent: Dvousměrné testy, při kterých můžete provozovat komponentu z notebooku.

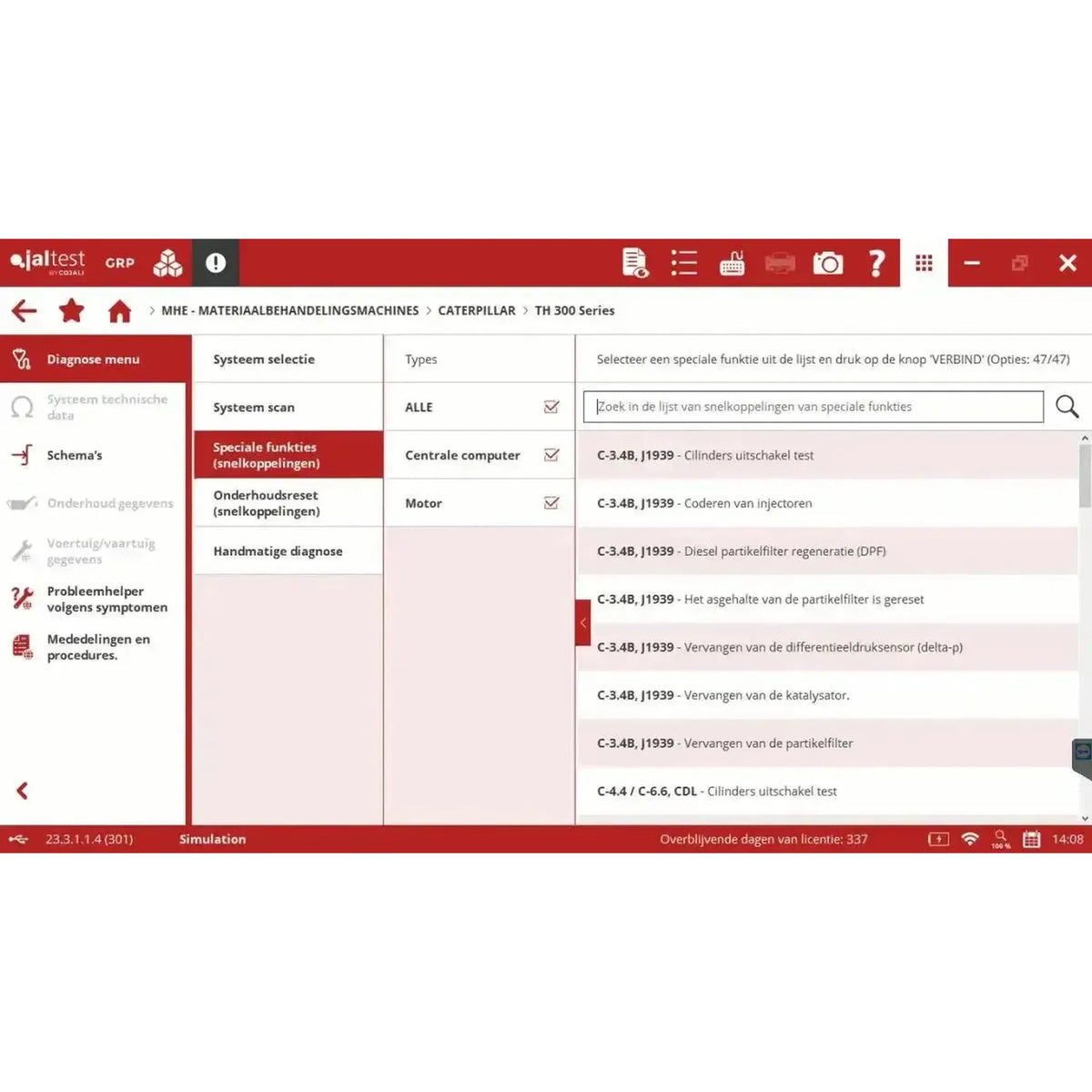

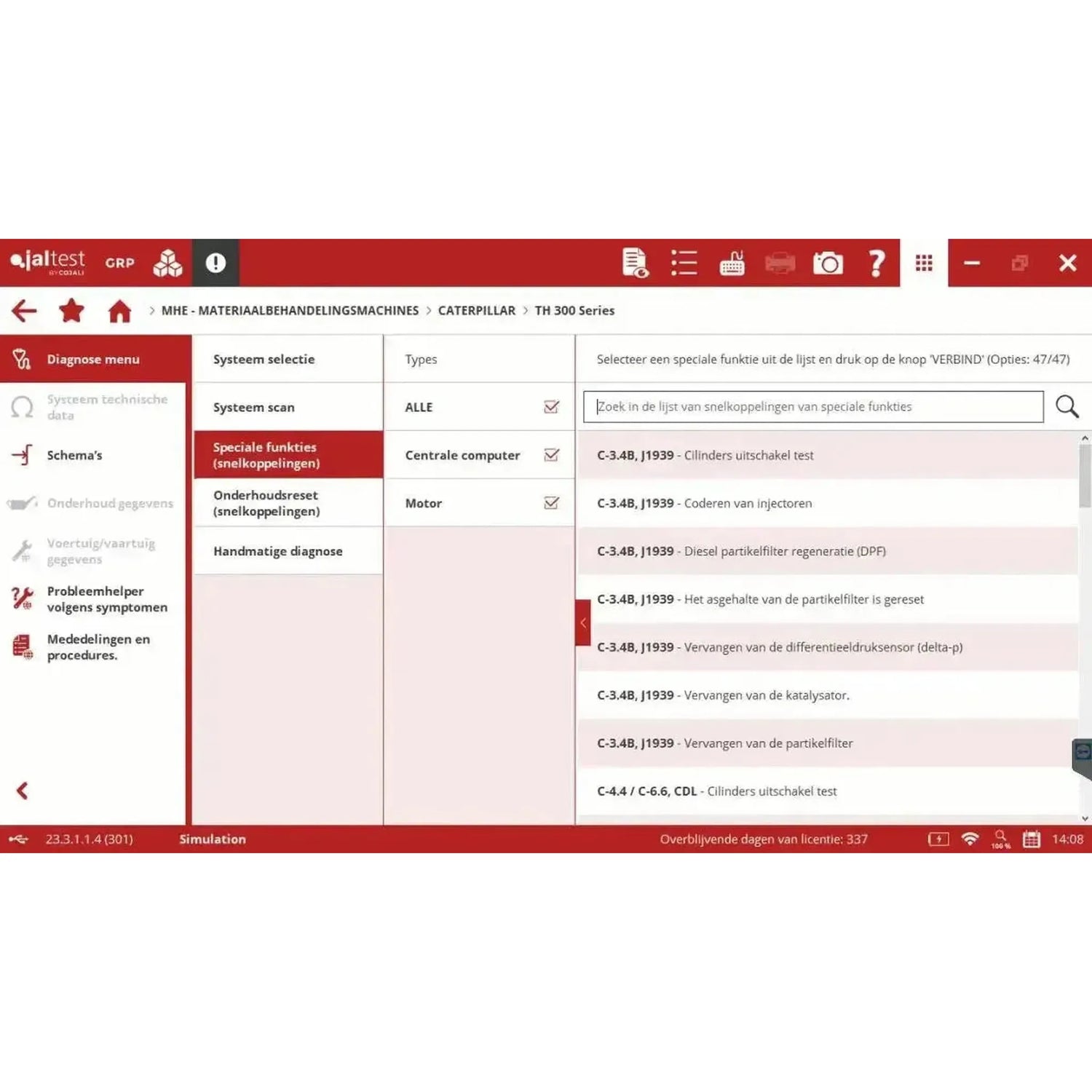

• Parametry a kalibrace: Mimo jiné regenerace částicových filtrů, resety systému po-spalovací úpravy, kalibrace vstřikovačů a hydraulické kalibrace.
• Údaje ECU: Sériové číslo, verze softwaru a další údaje řídící jednotky.
• Údržba: Údaje o údržbě a údržbové funkce stroje.

Technické informace v balení

• Vyhledávač chyb: Podle kódu chyby a podle příznaku.
• Technické údaje: Systému a mašiny.

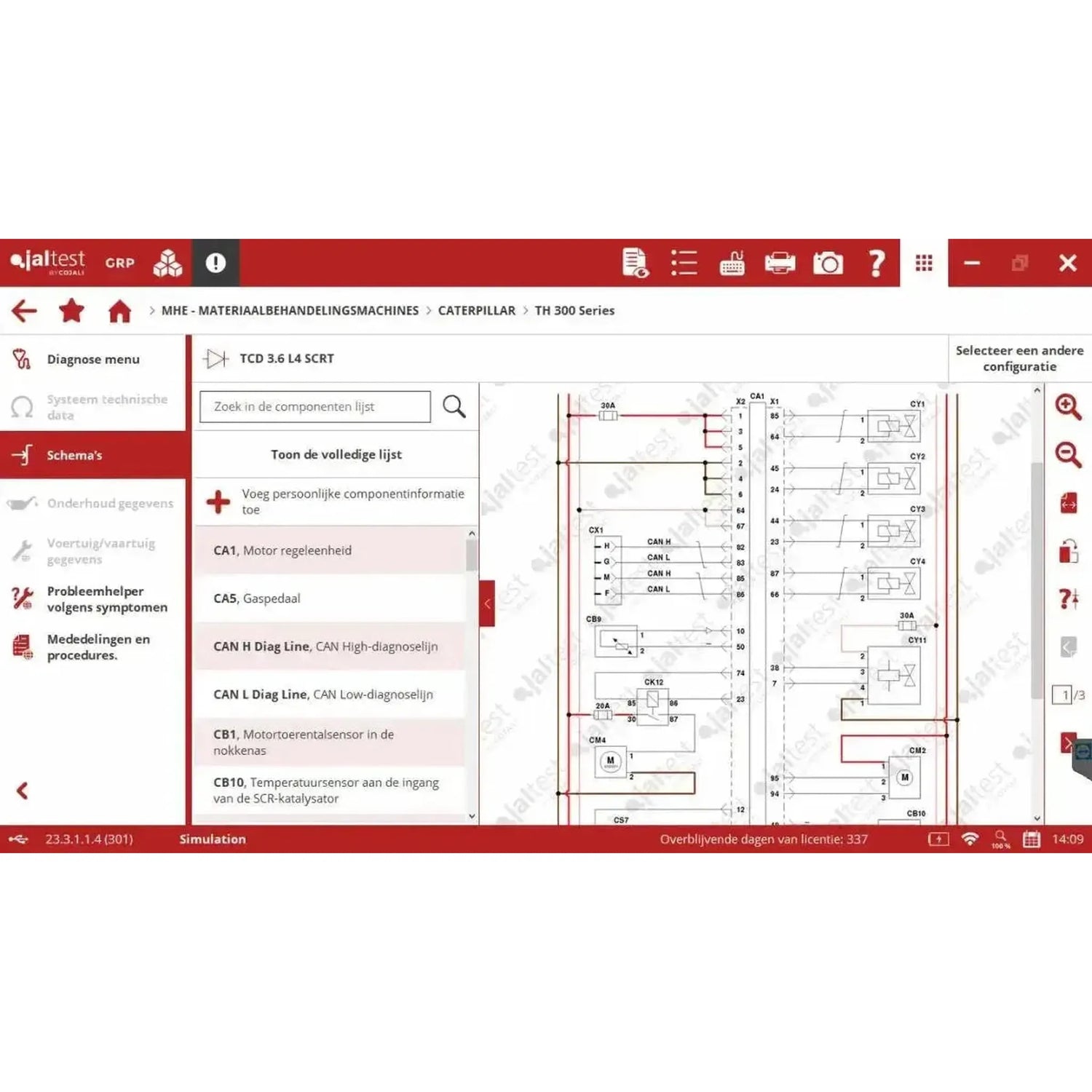

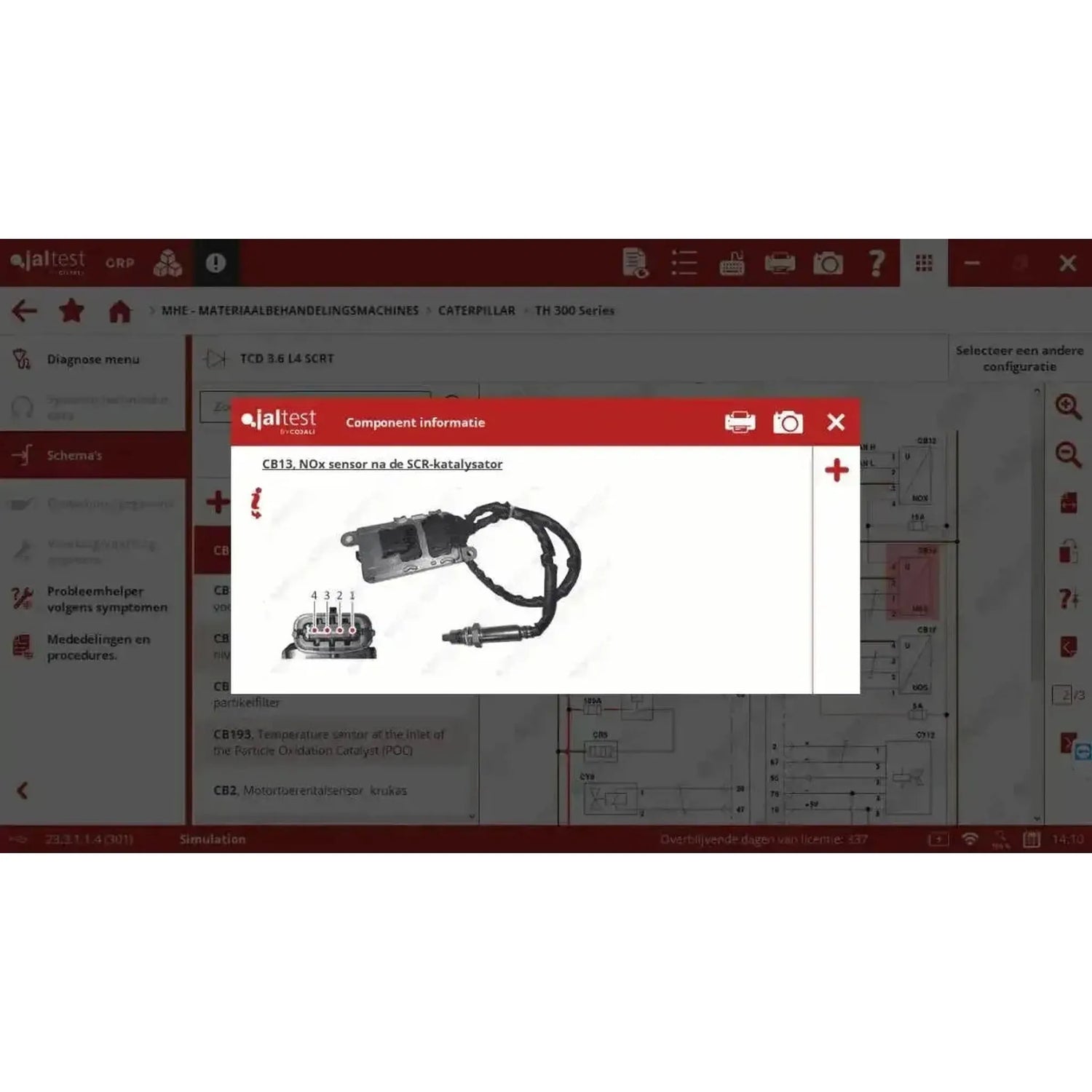

• Schémata: Elektrická schémata pro systém.
• Údaje o údržbě: Údaje o údržbě mašiny.
• Procedury: Postupy uvolnění a pracovní postupy.
• Ruční diagnostika: Hledání bez hlášení samotného systému.

Rozdíl mezi běžným režimem a expertním režimem

Běžná diagnostika zahrnuje čtení, měření a řízení. V expertním režimu navíc upravujete parametry v řídících jednotkách: kalibraci senzorů a aktuátorů, nastavení provozních parametrů a regeneraci filtru pevných částic. Tento režim je součástí balení.

Kabely a počítač

V kufříku je obsažen 16-kolíkový kabel OBD pro standardní konektor. Mnoho vysokozdvižných vozíků a skladovacích vozíků má propriální zástrčku, pro kterou existuje samostatný kabel; v interních přepravách se nikdy nestala standardizace konektoru OBD povinná, takže tyto konektory zůstávají v používání i u nových strojů. Software se spouští na počítači se systémem Windows.

• Sada kabelů pro vysokozdvižné vozíky (70002022): Kabely pro JLG a Haulotte, Linde kulatý, Jungheinrich a Still.
• Sada kabelů pro plošiny a teleskopické manipulátory (70002028): Kabely pro motory Deutz, Kubota, JLG a Haulotte, Genie a zelená 9-kolíková zástrčka Deutsch.
• Jednotlivé kabely: Dostupné také jednotlivě, mimo jiné pro Toyota, Crown, Hyster a Yale, Linde, Doosan, Mitsubishi s Caterpillar a regulátory Zapi a Curtis.
• Počítač: Software běží na Windows. Cojali dodává Jaltest Rugged PC a A140 Rugged PAD; oba jsou k dispozici samostatně v naší webové aplikaci.

Který kabel se hodí k vašemu stroji, určuje diagnostický konektor v daném stroji, nikoli značka na maste. Před objednáním zkontrolujte zástrčku přímo na stroji: Pokud se jedná o 16-kolíkový konektor OBD2, postačí přiložený JDC213.9; pokud jde o propriální konektor, je potřeba propriální kabel: Ten je obsažen v jedné ze dvou sad kabelů nebo je dostupný jednotlivě.

Licence a prodloužení

Licenci na software platí dvanáct měsíců od aktivace a následně se obnovuje každý rok pomocí licencí na aktualizace (75101001). Dokud licence běží, obdržíte všechny nové verze softwaru a máte přístup k technickým informacím.

• Prodloužení: Každý rok pomocí licence na aktualizace (75101001), vždy na dobu dvanácti měsíců.
• Doba platnosti: Dvanáct měsíců od aktivace.
• Instalace: Nejvýše pět počítačů. Hardware Jaltest je vždy potřebný ke spuštění software.
• Registrace: Při aktivaci, po každé nové verzi software a dále každých šest měsíců.
• Koupi dodatečného modulu: Později zakoupený modul se přizpůsobí vaší běžné licenci; platíte poměrně.
• Prodloužení neuplatnit: Diagnostika bude fungovat na poslední instalované verzi, ale přístup k technickým informacím skončí. Cojali podporuje expirovanou licenci ještě jeden rok.

Volitelná rozšíření

Vedle modulu MHE existují rozšíření, která si objednáte samostatně. Nejsou nezbytná pro diagnostiku, ale rozšiřují referenční materiály, podporu nebo nástroje. Níže je uveden seznam toho, co patří k interní přepravě.

• Jaltest INFO Web MHE: Stejný referenční materiál prostřednictvím webové platformy, měsíčně nebo ročně.
• Jaltest ATS: Roční přístup k anglické technické helpdesce Cojali. Běží automaticky; zrušit lze písemně třicet dní před datem vypršení.
• Jaltest Central Services: Činnosti, které za vás provádí tým specialistů Cojali, za každou operaci.
• Nástroje Jaltest: Včetně sady pro čištění AdBlue pro zemědělství, OHW a vnitropodnikovou dopravu, pro čištění dávkovacího modulu.
• Dodatečné moduly: Pokud chcete později přidat obchodní vozidla, zemědělství nebo stavební stroje, je to možné na stejném Jaltest Link.

Obsah balení

• 1x Rozhraní Jaltest Link V9 (70001015)
• 1x Multipin Kit (70002001)
• 1x Jaltest (JDC213.9) | Adaptérový kabel Link V9 26kolíkový DB26 – 16kolíkový OBD2 | Rozhraní
• 1x Jaltest (JDC107.9B) | Adaptérový kabel Link V9 – USB-C | Rozhraní
• 1x Jaltest (JDC100) | Link V9 26-kolíkový DB26 prodlužovací kabel (100 cm) | rozhraní
• 1x Jaltest (JDC60AM2) | Napájecí kabel USB-A | Rozhraní
• 1x Jaltest (70003015) | Kompaktní tvrdý kufr
• 1x Jaltest (75001001) | MHE (Material Handling Equipment) | Aktivace softwaru
• 1x Jaltest (75001009) | MHE (Material Handling Equipment) | Licence na software
• 1x Jaltest INFO Online MHE (29477)
