Diagnostický přístroj Jaltest pro přívěsy

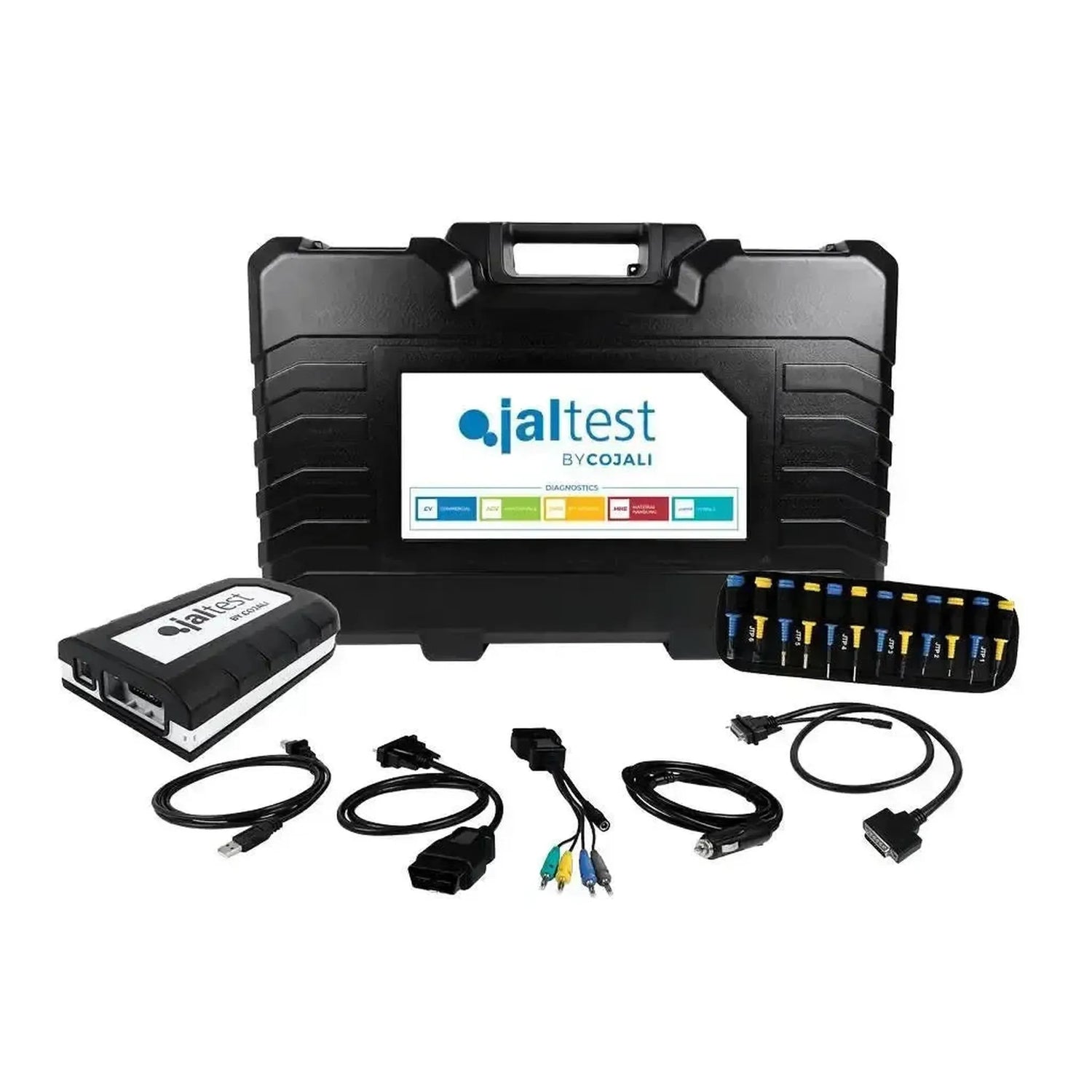

Obsah balení

Kufr obsahuje hardware pro navázání spojení a softwarové právo odemykající modul Trailer. Hardware je shodný se sadou 70001052; rozdíl mezi jednotkami spočívá v softwarovém modulu, nikoli v kufru. Níže je uveden jednotlivý obsah a odpovídající referenční číslo.

Hardware

• Jaltest Link V9 (70001015): Diagnostická souprava, kterou připojíte na diagnostický konektor přívěsu, s 26-pinovým konektorem DB26 na kabelu a USB-C konektorem pro připojení k počítači.

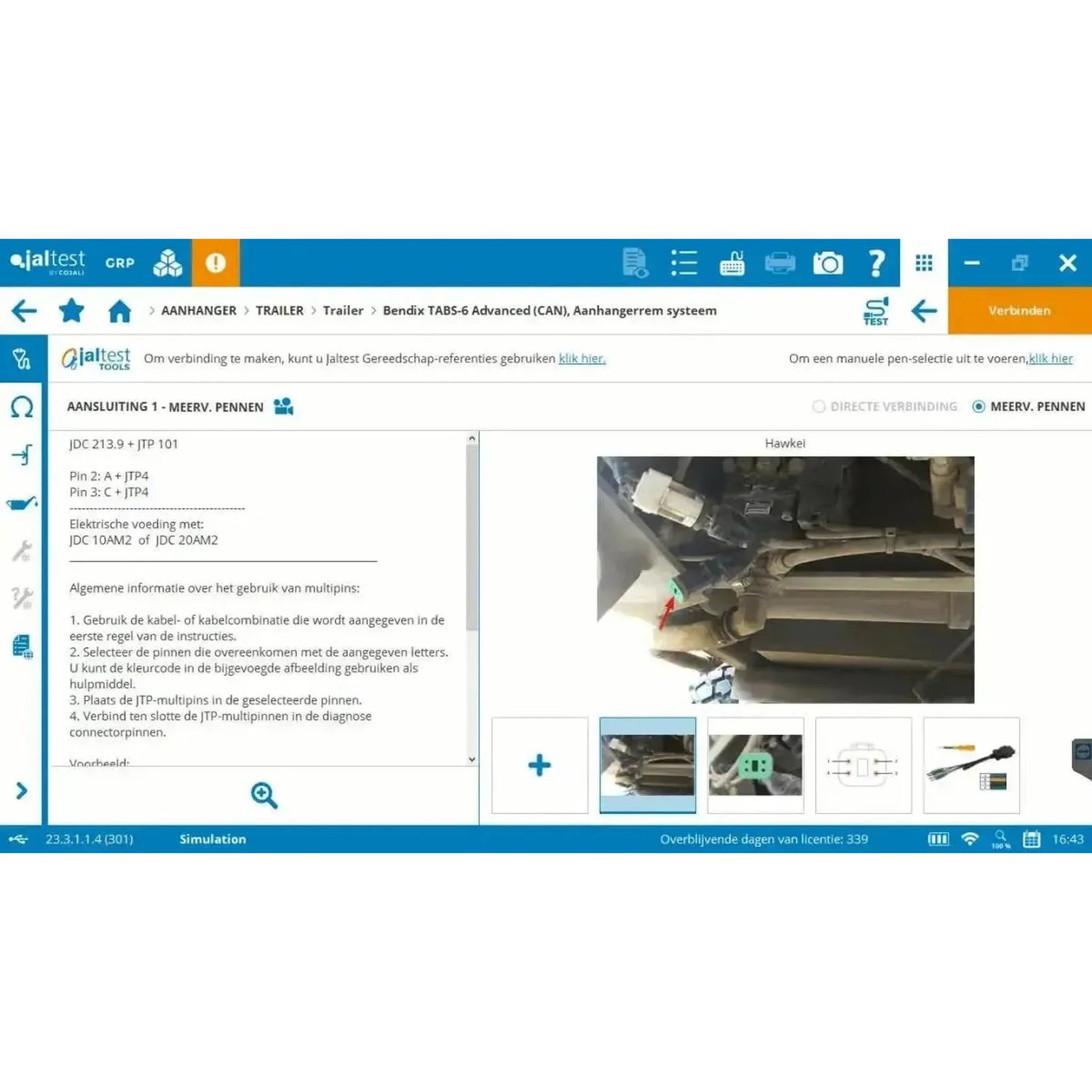

• Sada multipin konektorů (70002001): Dvacet multipin konektorů JTP01 až JTP10, každý ve dvou barvách, připojovací kabel JTP101 a dva napájecí kabely — JDC10AM2 s krokosvorkami na baterii a JDC20AM2 pro zapalovač. Umožňují přímé připojení do konektoru, pro který neexistuje speciální diagnostický kabel.
• OBD kabel, 16kolíkový (JDC213.9): Standardní kabel pro běžný diagnostický konektor.
• USB-C kabel (JDC107.9B): Spojení mezi Linkem a notebookem.
• Prodlužovací kabel, 100 cm (JDC100): S 26-pinovou konektorem DB26, rozšířeným konektorem na samotné jednotce Link. Praktický, když je konektor na přívěsu umístěn vpředu a chcete měřit poblíž.
• Přepravní kufr (70003015): Kompaktní provedení, 505 × 381 × 146 mm.

Software

• Software (293500): Jednorázová koupě odemykající modul Modular Trailer. U modulu Modular je první rok provozu zahrnut, takže není potřeba samostatná licence.
• Jaltest GRP: Dílnský software od Cojali pro správu zákazníků, vozidel a zpráv v režimech Basic, Synchro a Enterprise; tyto režimy jsou volně aktivovatelné.

Notebook a kabeláž přívěsu nejsou součástí. Viz Kabely a počítač níže na této stránce.

Pro které přívěsy a systémy

U přívěsu se Jaltest nezaměřuje na výrobce, ale na nainstalovaný systém. Hledáte-li název na boku návěsu, obvykle jej nenajdete: Pokrytí je zajišťováno výrobcem brzdového systému, vzduchového péřování nebo chladicí jednotky. Rozdělení podle světadílů níže se vztahuje na zemi, ze které značka pochází, nikoli na současného vlastníka.

Výrobci systémů v pokrytí

Známé značky v pokrytí Jaltest Modular Trailer: Bendix, Cojali, Haldex, Knorr-Bremse a Wabco pro brzdové systémy a Carrier a Thermo King pro chladicí jednotky.

Všech deseti výrobců systémů, rozdělených podle kontinentu:

Evropský zahrnuje Spojené království, Turecko a Rusko. Pod položkou Ostatní jsou uvedeny názvy, jejichž původ se nepodařilo zjistit. Název v seznamu znamená, že je pokryt, nikoli že je každá generace každého systému zcela podporována.

Systémy na přívěsu

• Elektronicky regulované brzdové systémy (EBS a TEBS): Brzdová regulace s modulátory, tlakových snímači a senzory rychlosti kol, včetně Knorr-Bremse EBS 5 a TEBS systémů přívěsů.
• ABS brzdové regulace: Haldex Modal a Haldex Modular, Knorr-Bremse KB4-TA, Cojali E-ABS a Bendix brzdová regulace přívěsu na CAN.
• Vzduchové pružení (ECAS): Elektronicky řízené vzduchové pružení se senzory výšky, bloky ventilů a měřením zatížení nápravy.
• Kontrola tlaku v pneumatikách (TPMS): Sledování tlaku v pneumatikách, mimo jiné u Haldexu a Bendixu.
• Sledování opotřebení: Senzory opotřebení na brzdových destkách a postup resetování po výměně.
• Chladicí jednotky: Řídicí jednotky Thermo King a Carrier na chladicím přívěsu.
• Telematika: Telematické systémy, které Jaltest provozuje v rámci Modular Trailer.

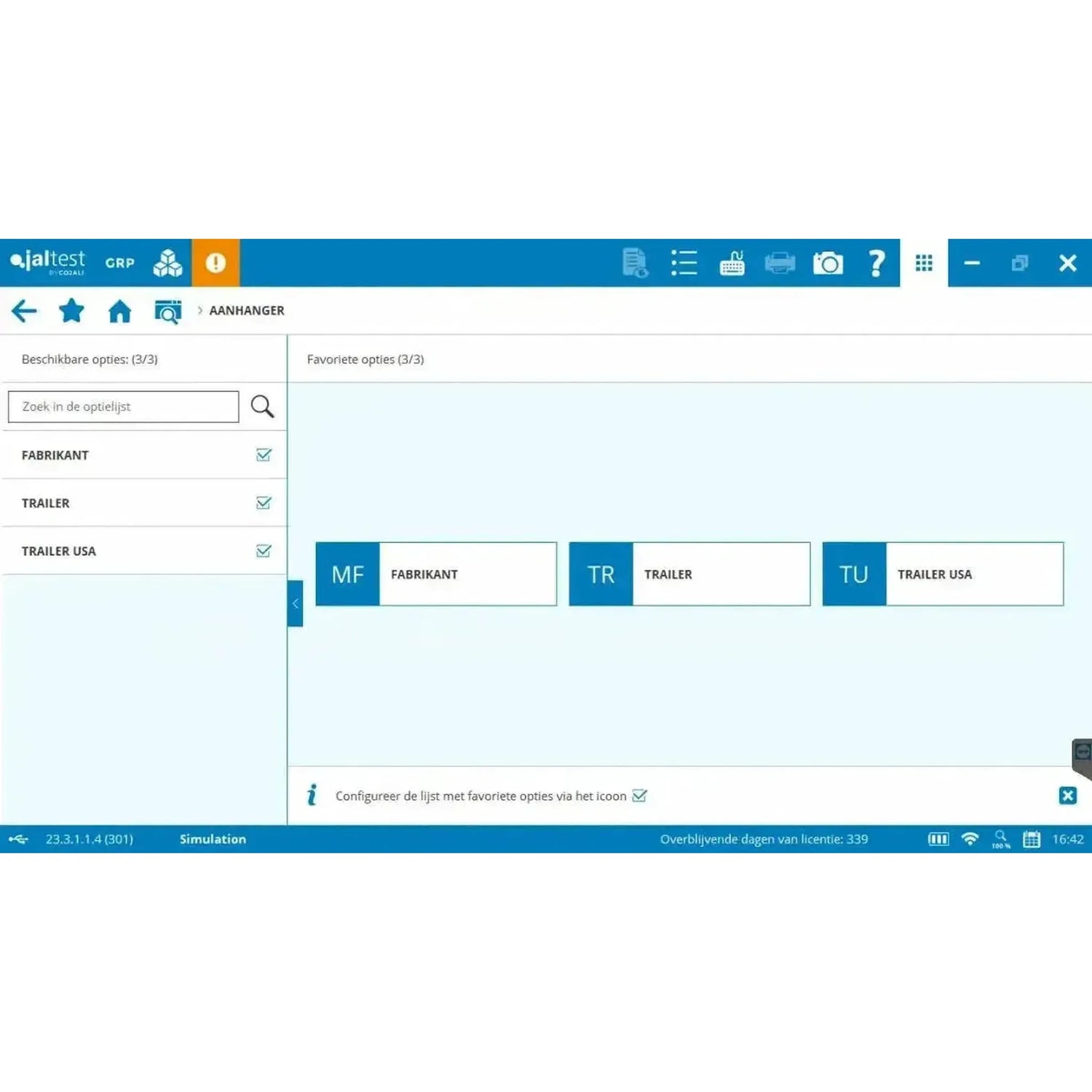

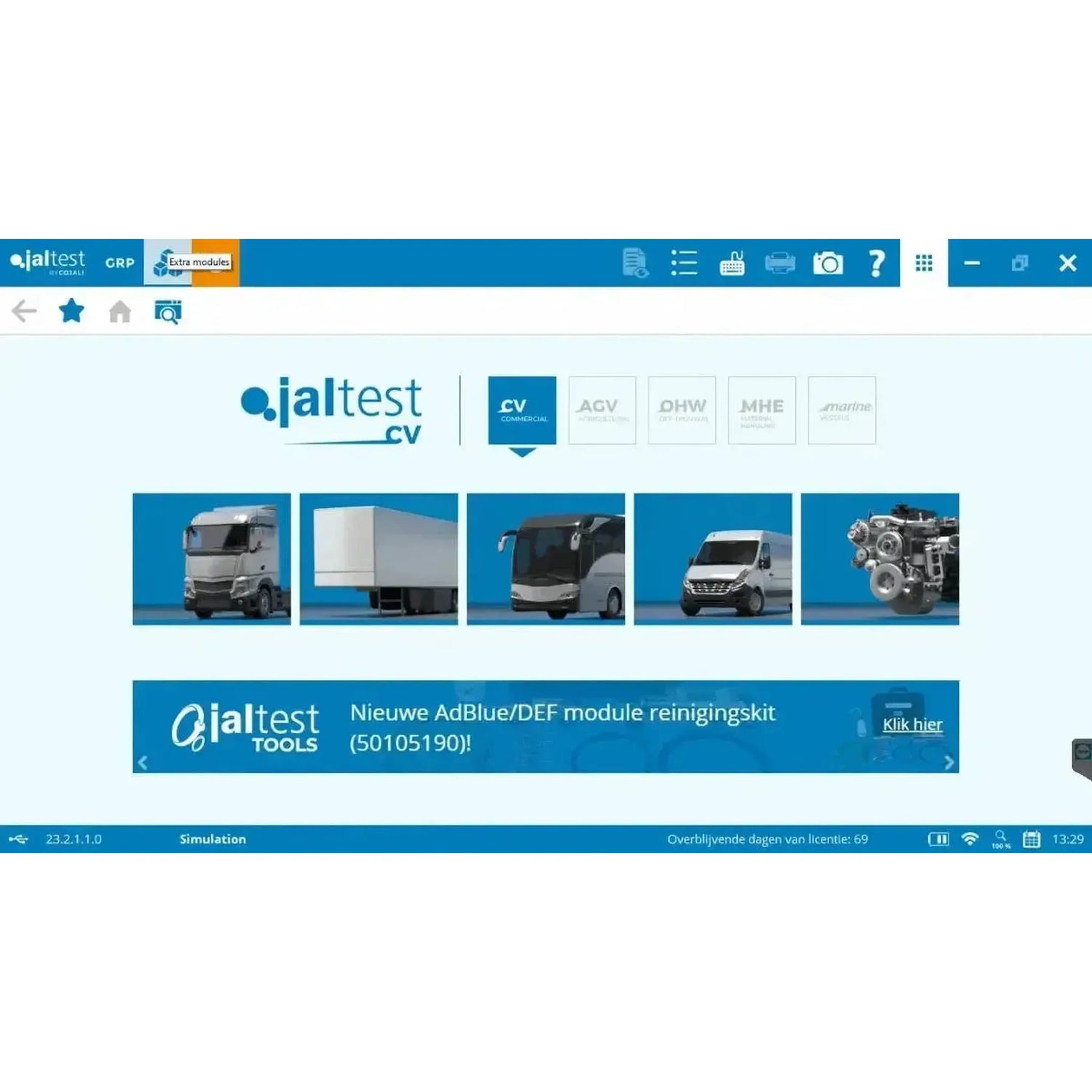

Vyhledávání podle systému místo podle přívěsu

Stejný brzdový systém se nachází v desítkách přívěsů od různých výrobců. Proto jej přistupujete přes systém: Nejprve výrobce, pak generace a až poté řídicí jednotka.

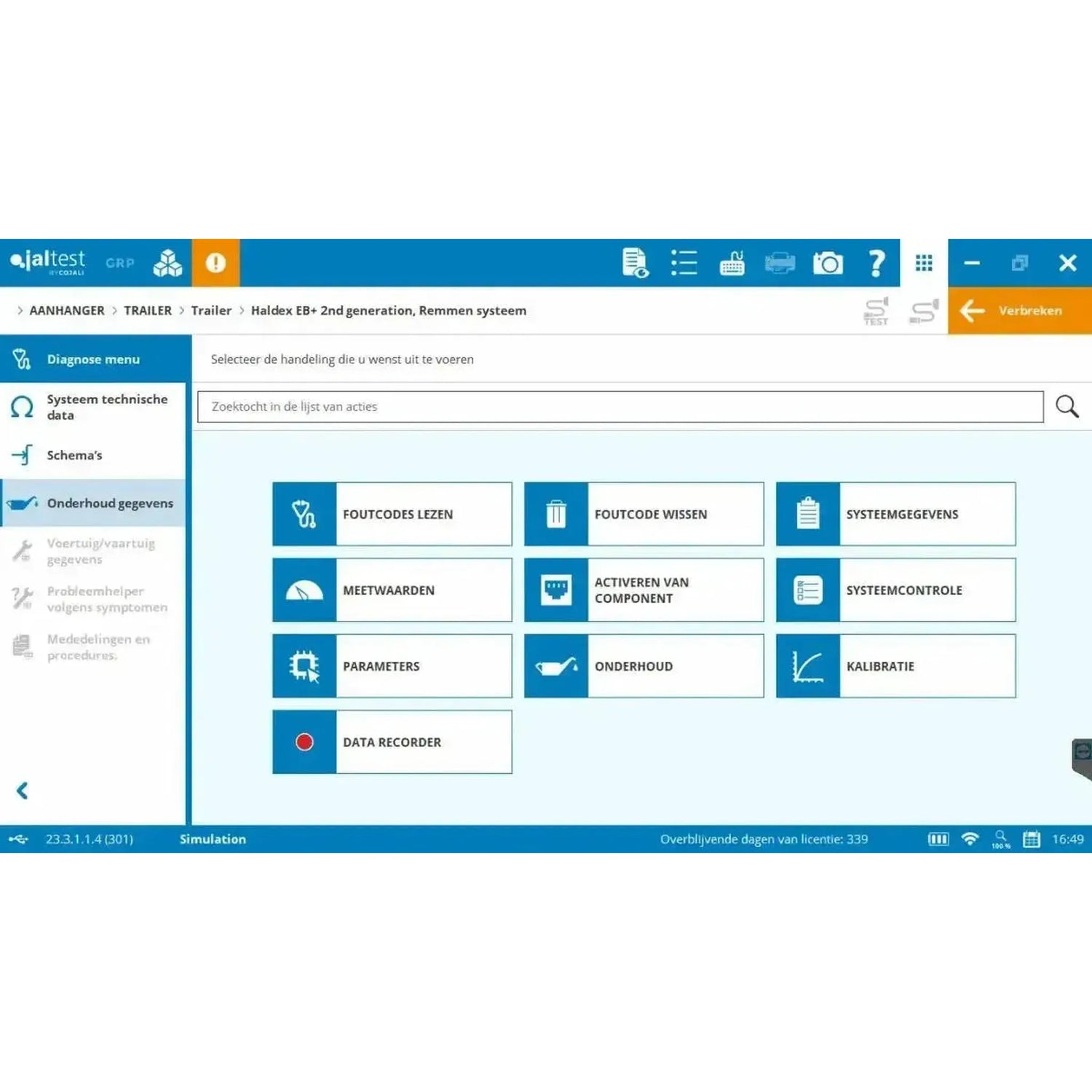

Co s ní můžete dělat

Pomocí modulu Přívěs čtete řídicí jednotky přívěsu, sledujete naměřené hodnoty a ovládáte komponenty. Navíc s ním provádíte práce vyžadující software: Výměnu modulátoru, nastavení brzdového výpočtu a kalibraci snímačů.

Diagnostika

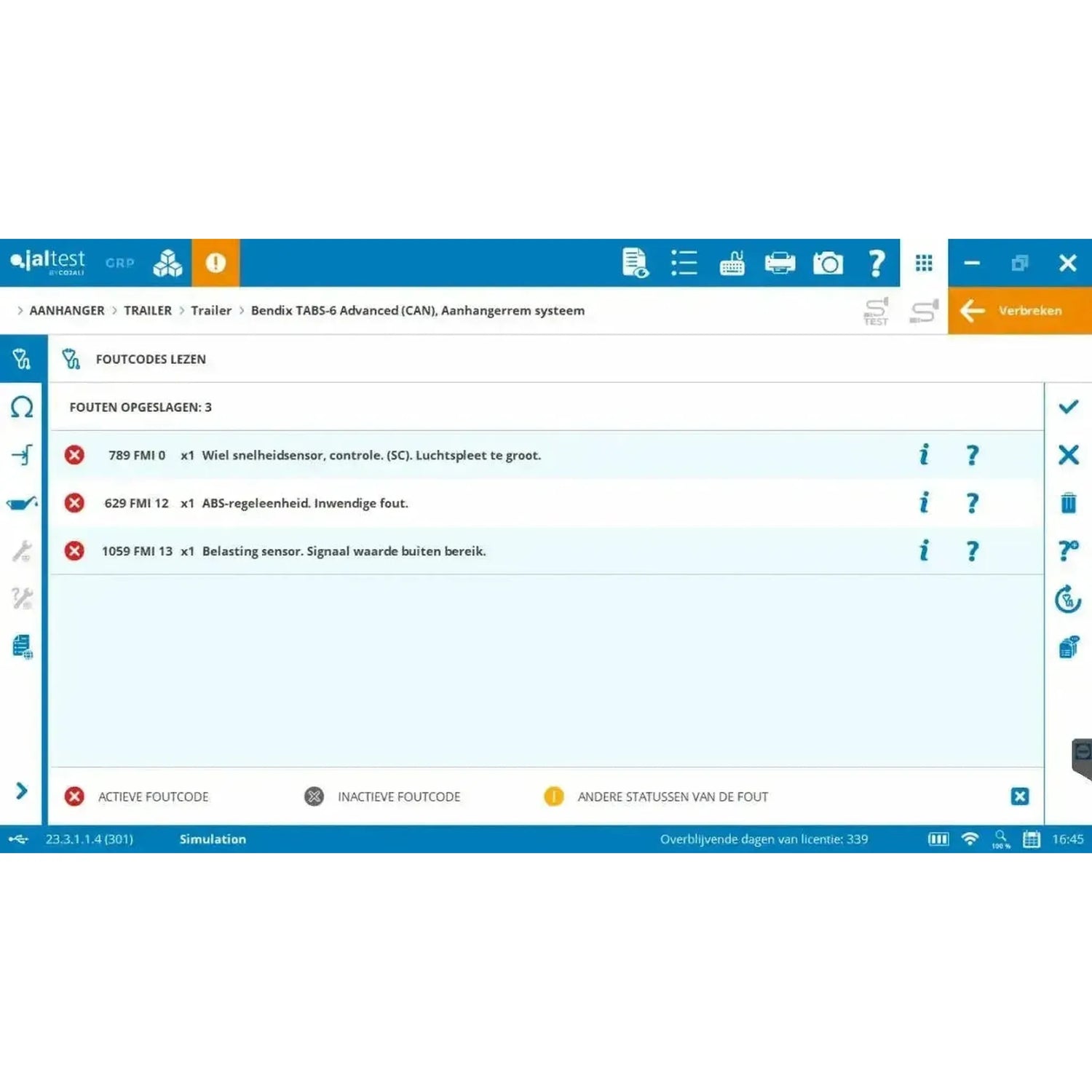

• Čtení a mazání chybových kódů: Paměť chyb brzdové regulace a ostatních jednotek s informacemi o kódech.
• Naměřené hodnoty: Hodnoty připojených senzorů na obrazovce v číslech a v grafu.
• Ovládání komponent: Cílené ovládání prvků brzdového a vzduchového pružinového systému pro kontrolu jejich funkce.

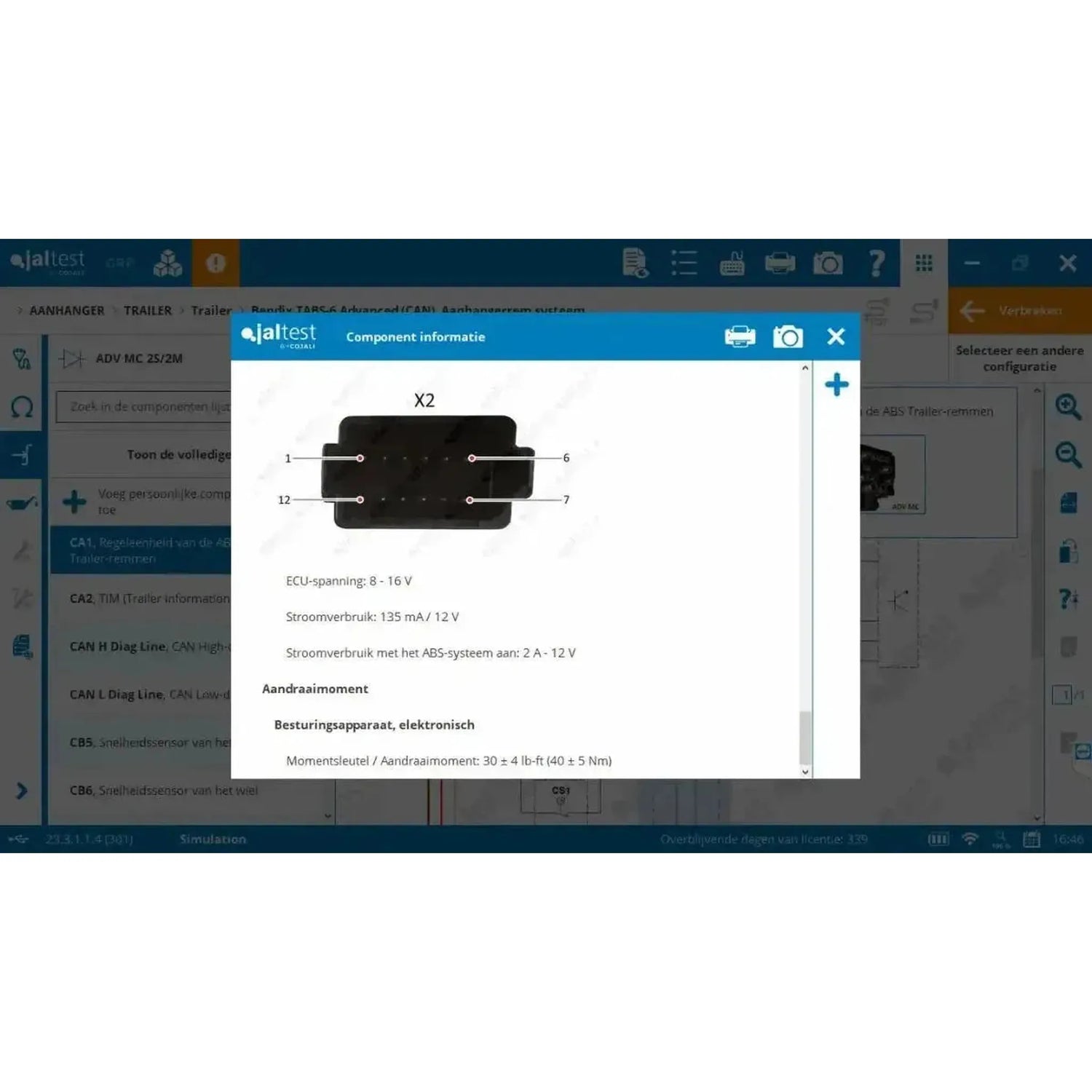

• Data ECU: Číslo součásti, sériové číslo a verze softwaru řídicí jednotky.
• Parametry a kalibrace: Konfigurace řídicích jednotek a seřizování systémů.

Údržba a kalibrace

• Výměna modulátoru: Řízený postup, který přebírá parametry ze staré jednotky a zapisuje je do nové.
• Nastavení brzdových parametrů: Velikost pneumatiky a obvod pneumatiky, rozdělení zatížení nápravy a těžiště, a z toho vyplývající brzdový výpočet.
• Kalibrace výšky jízdy: Stanovení normální výšky jízdy a výšky zvednutí a spuštění vzduchového pružení.
• Kalibrace snímačů: Senzory výšky po výměně snímače, bloku ventilů nebo řídicí jednotky, a snímače zatížení nápravy pro přesné měření hmotnosti.
• Resetování senzorů opotřebení: Po výměně brzdových destek.
• Počítadlo servisu: Resetování servisního intervalu po údržbě, pokud ji řídicí jednotka podporuje.

Kabely a počítač

V kufru je 16-pinový OBD kabel pro standardní konektor. Přívěs jej často nemá: Mnoho brzdových regulací vede svou diagnostickou linku přímo na jednotce nebo na vlastní konektoru, a k tomu patří samostatný kabel. Software samotný běží na počítači s Windows.

• Sada přívěsových kabelů (70002024): Kabel JDC103A pro Wabco a Knorr-Bremse, JDC108A pro Haldex EB+/TRS a TPMS, a JDC110A pro přívěsový CAN podle ISO 7638-1.
• Haldex: JDC101A pro Modal-ABS a JDC102A pro Modular-ABS, spolu s JDC108A ze sady kabelů.
• Knorr-Bremse: JDC111A pro KB4-TA-ABS a JDC220A pro EBS 5, která se zapojuje inline mezi řídicí jednotku a kabelový svazek.
• Bendix a Cojali: JDC123A pro brzdovou regulaci přívěsu Bendix na CAN, JDC122A pro kontrolu tlaku v pneumatikách Bendix a JDC117A pro Cojali E-ABS.
• Přívěsový CAN: JDC110A podle ISO 7638-1 na 24 voltů a JDC110B podle ISO 7638-2 na 12 voltů.
• Počítač: Software běží na Windows. Cojali dodává Jaltest Rugged PC a A140 Rugged PAD; oba jsou k dispozici samostatně v naší webové aplikaci.

Potřebný kabel určuje řídicí jednotka na přívěsu, nikoli jméno výrobce karosérie. Před objednáním si ověřte přímo na přívěsu, který systém má: Podívejte se na typový štítek modulátoru a spočítejte počet pólů konektoru.

Licence a prodloužení

U nabídky Modular si kupujete aktivaci softwaru a první rok používání najednou. Od druhého roku si prodlužujete pomocí aktualizační licence (29051500), vždy na dalších dvanáct měsíců. Pokud je licence platná, obdržíte všechny nové verze softwaru pro systémy přívěsů.

• Doba trvání: Dvanáct měsíců od aktivace, zahrnut v aktivaci software.
• Prodloužení: Každoročně pomocí aktualizační licence (29051500).
• Instalace: Nejvýše pět počítačů. Hardware Jaltest je vždy potřebný ke spuštění software.
• Registrace: Při aktivaci, po každé nové verzi software a dále každých šest měsíců.
• Koupi dodatečného modulu: Později zakoupený modul se přizpůsobí vaší běžné licenci; platíte poměrně.
• Neobnovit: Modul bude blokován, dokud si neseženete aktualizační licenci.

Volitelná rozšíření

Vedle modulu Trailer existují rozšíření, která si objednáte samostatně. Nejsou potřebná pro diagnostiku, ale rozšiřují referenční materiál, podporu nebo nástroje. Níže je uvedeno, co se vztahuje na přívěsy a návěsy.

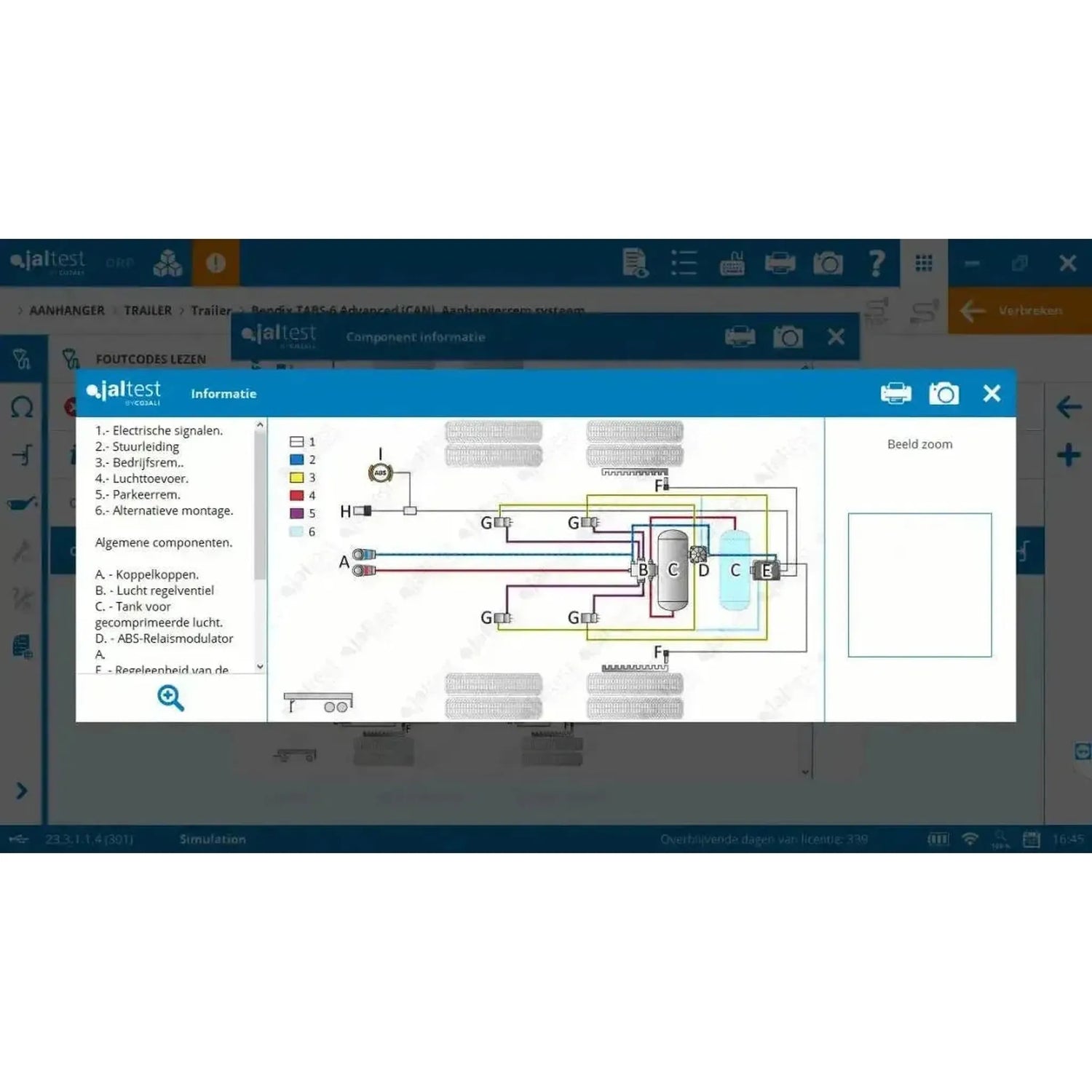

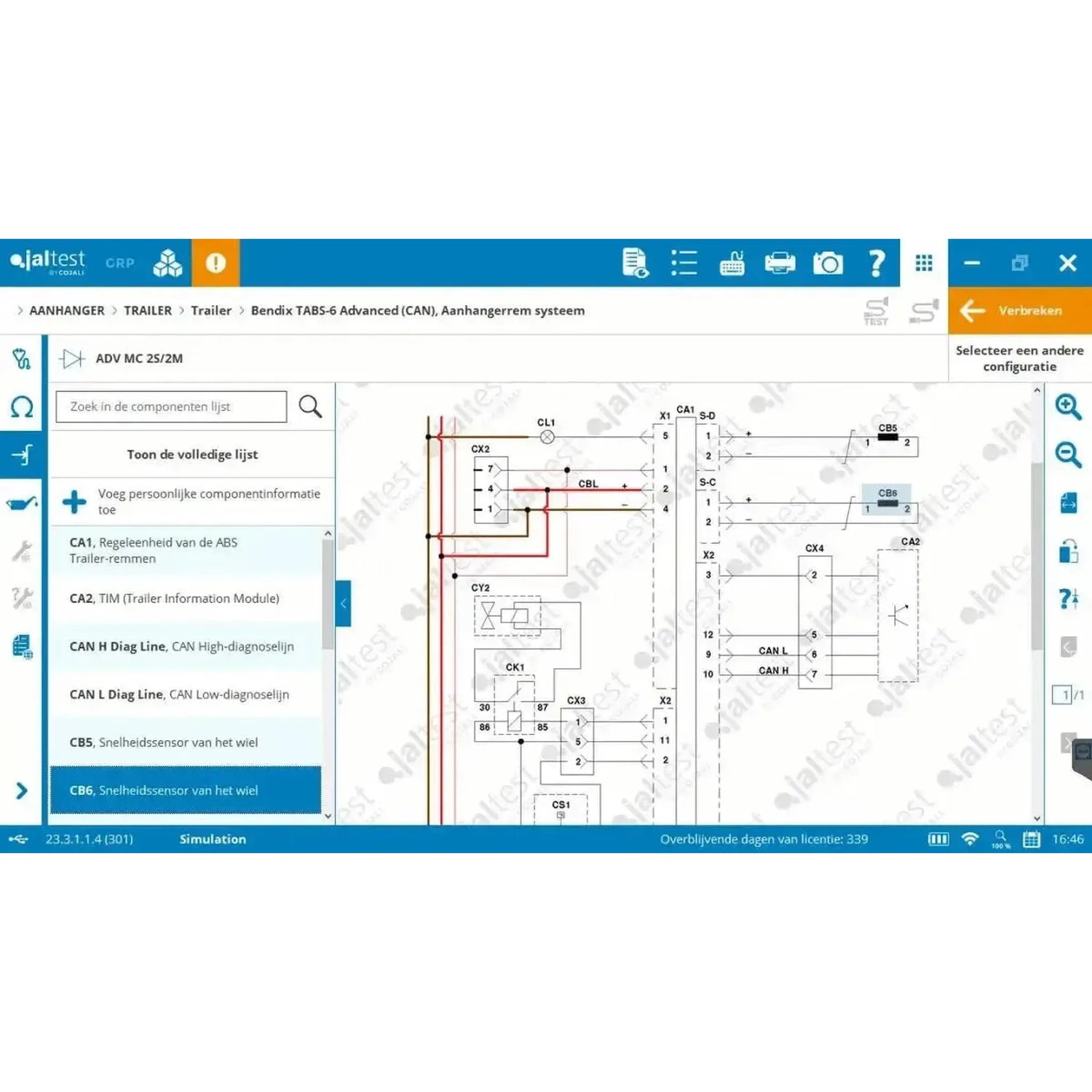

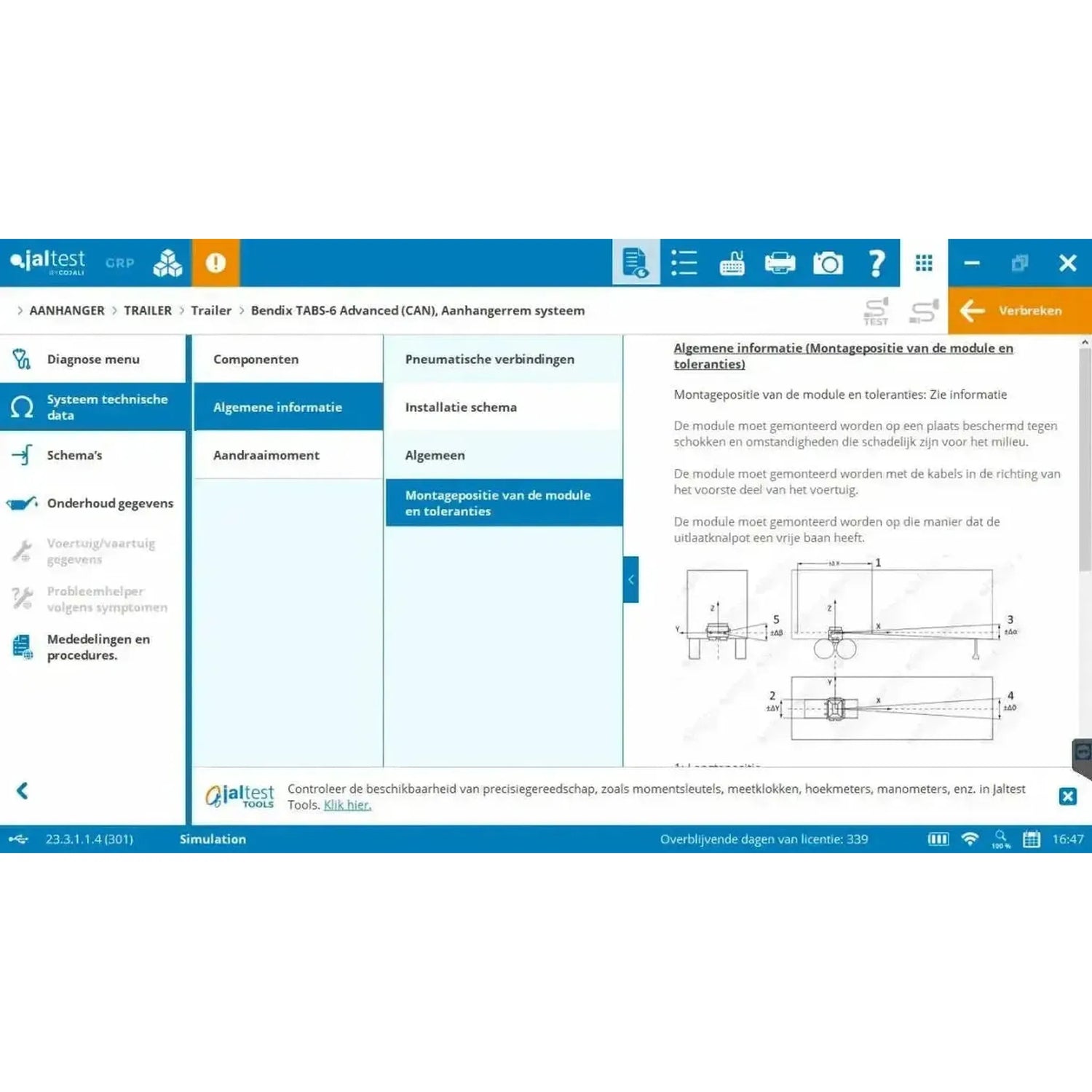

• INFO Plus pro Modular (70605043): Schémata zapojení a návody na opravy. Objednejte si je pro tolik modulárních licencí, kolik má vaše zařízení.
• Knorr-Bremse Diagnostics Add-on (71502007): Software od společnosti Knorr-Bremse se původními technickými informacemi integrovaný do Jaltest. Vyžaduje platnou modulární licenci nebo CV licenci. Prodloužení se provádí pomocí 71602007; modul se zablokuje, jakmile toto prodloužení nebo modulární licence skončí.
• Knorr-Bremse Trailer Diagnostics (79301002): Samostatná verze omezená na systémy přívěsů. Vyžaduje hardwarovou sadu Jaltest a změnu produktu na Add-on pro kombinaci s Jaltest.
• Jaltest ETM (70001007): Externí tester pro individuální testování modulátorů EBS a ABS, senzorů rychlosti kol a senzorů opotřebení. Funguje pouze s aktivní CV nebo modulární licencí, není dodáván jako samostatný produkt a nefunguje na přenosných zařízeních.
• Jaltest PTE (50004001): Přenosný zdroj napájení pro přívěs, abyste mohli měřit bez traktoru vpředu.
• Jaltest SST (50004002) a WST (50004011): Samostatné testery pro senzory rychlosti kol a senzory opotřebení.
• Jaltest TPMS (50004016): Zařízení pro kontrolu tlaku v pneumatikách.
• Jaltest ATS: Roční přístup k anglické technické helpdesce Cojali. Běží automaticky; zrušit lze písemně třicet dní před datem vypršení.
• Modul výrobce (29469): Výběr podle výrobce systému namísto značky vozidla. Tento modul není dostupný samostatně a vyžaduje Modular Truck, Modular Bus nebo obojí; pouze s Modular Trailer ho tedy nelze získat.

Obsah balení

• 1x Rozhraní Jaltest Link V9 (70001015)
• 1x Multipin Kit (70002001)
• 1x Jaltest (JDC213.9) | Adaptérový kabel Link V9 26kolíkový DB26 – 16kolíkový OBD2 | Rozhraní
• 1x Jaltest (JDC107.9B) | Adaptérový kabel Link V9 – USB-C | Rozhraní
• 1x Jaltest (JDC100) | Link V9 26kolíkový prodlužovací kabel DB26 (100 cm) | Rozhraní
• 1x Jaltest (70003015) | Kompaktní tvrdý kufr
• 1x Jaltest (293500) | Trailer (Modulární) | Softwarová licence
