Jaltest | SKU: JDC602A

Jaltest (JDC602A) | BRP (Seadoo) 6-pin OBD - 16-pin OBD2 adaptérový kabel | Vodní skútr

Name: Jaltest (JDC602A) | BRP (Seadoo) 6-pin OBD - 16-pin OBD2 adaptérový kabel | Vodní skútr
Brand: Jaltest
SKU: JDC602A
Price: 129.95 EUR
Availability: InStock

€129,95 včetně DPH

€107,40 bez DPH

Záruka přímo přes AsTools

Záruční případy řešíme sami, rychle a bez zprostředkování výrobce. Díky vlastnímu skladovému zásobování a technické kvalifikaci vám můžeme obvykle pomoci bez zbytečných průtahů. Pouze ve výjimečných situacích produkt přeposíláme dále dodavateli.

2 roky záruky na všechny produkty

Všechny naše produkty jsou dodávány s 2letou zárukou od výrobce. Máte tak jistotu dlouhodobé kvality a servisu.

Jednoduchý návrat zboží

Vrácení zboží si snadno vyžádáte přes svůj účet. Pošleme vám vrácenku na e-mail. Náklady na vrácení nese zákazník.

Odborný zákaznický servis

Naši odborníci jsou připraveni vám poskytnout rychlou a kvalifikovanou pomoc online i v našem kamenném obchodě. Máte otázky? Neváhejte se na nás obrátit.

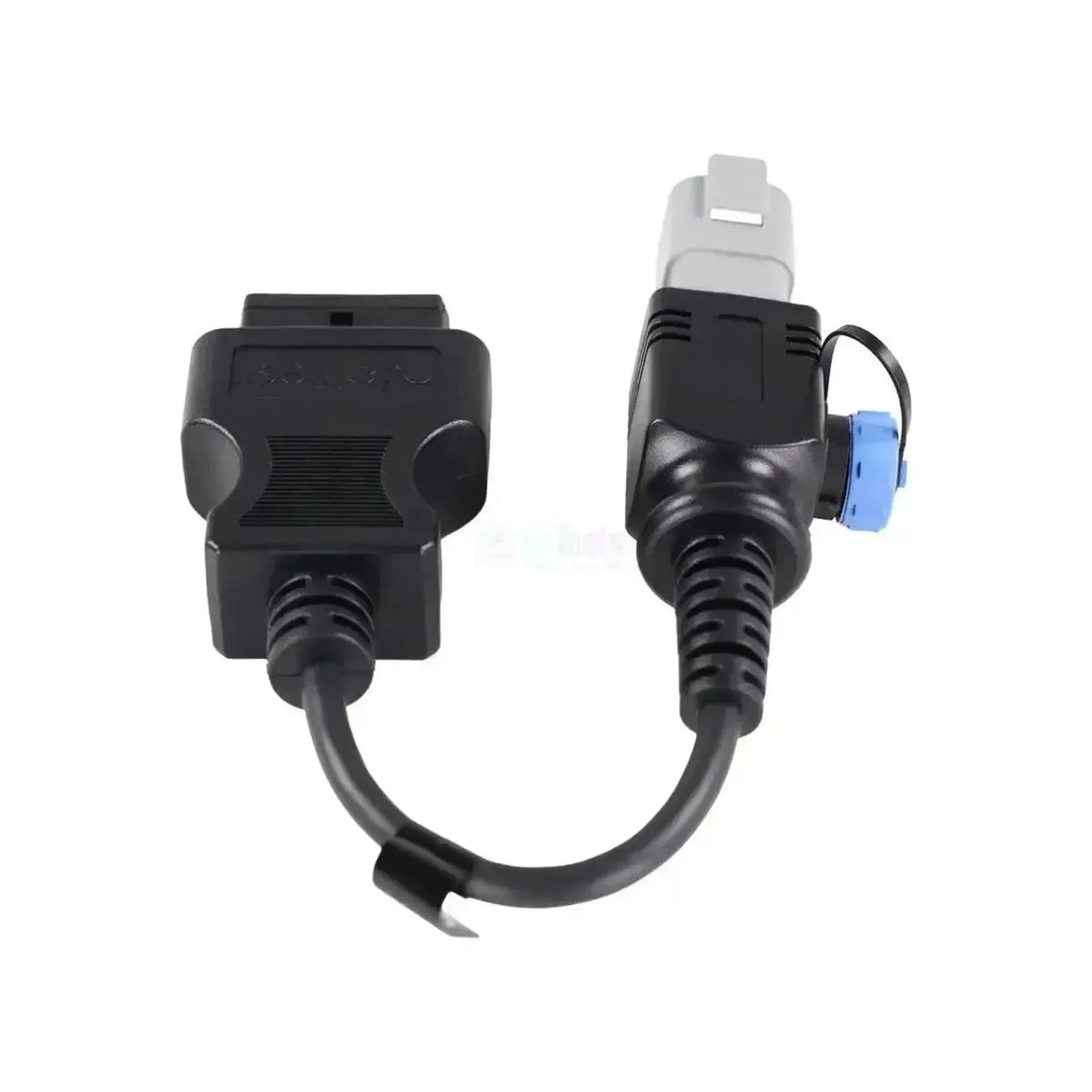

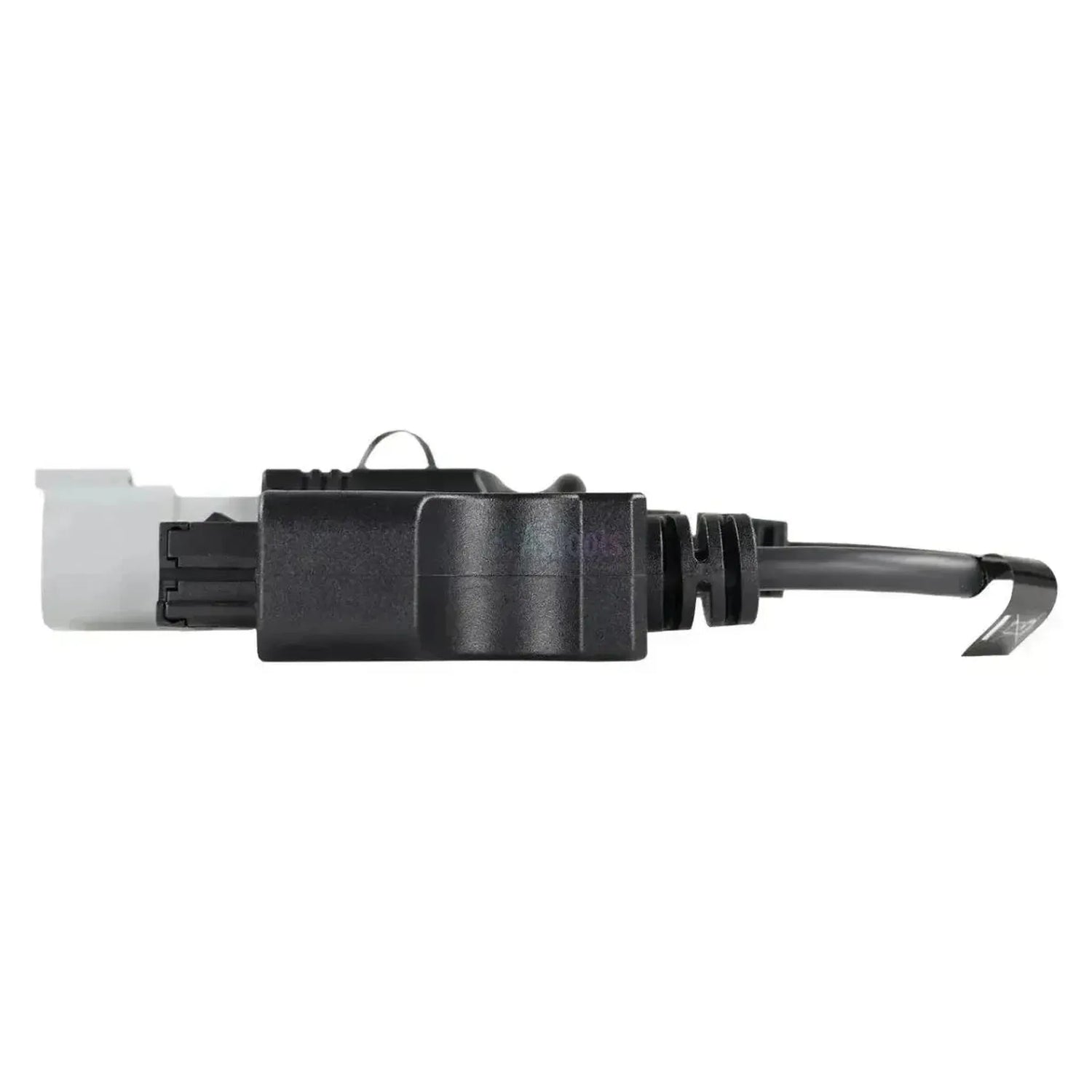

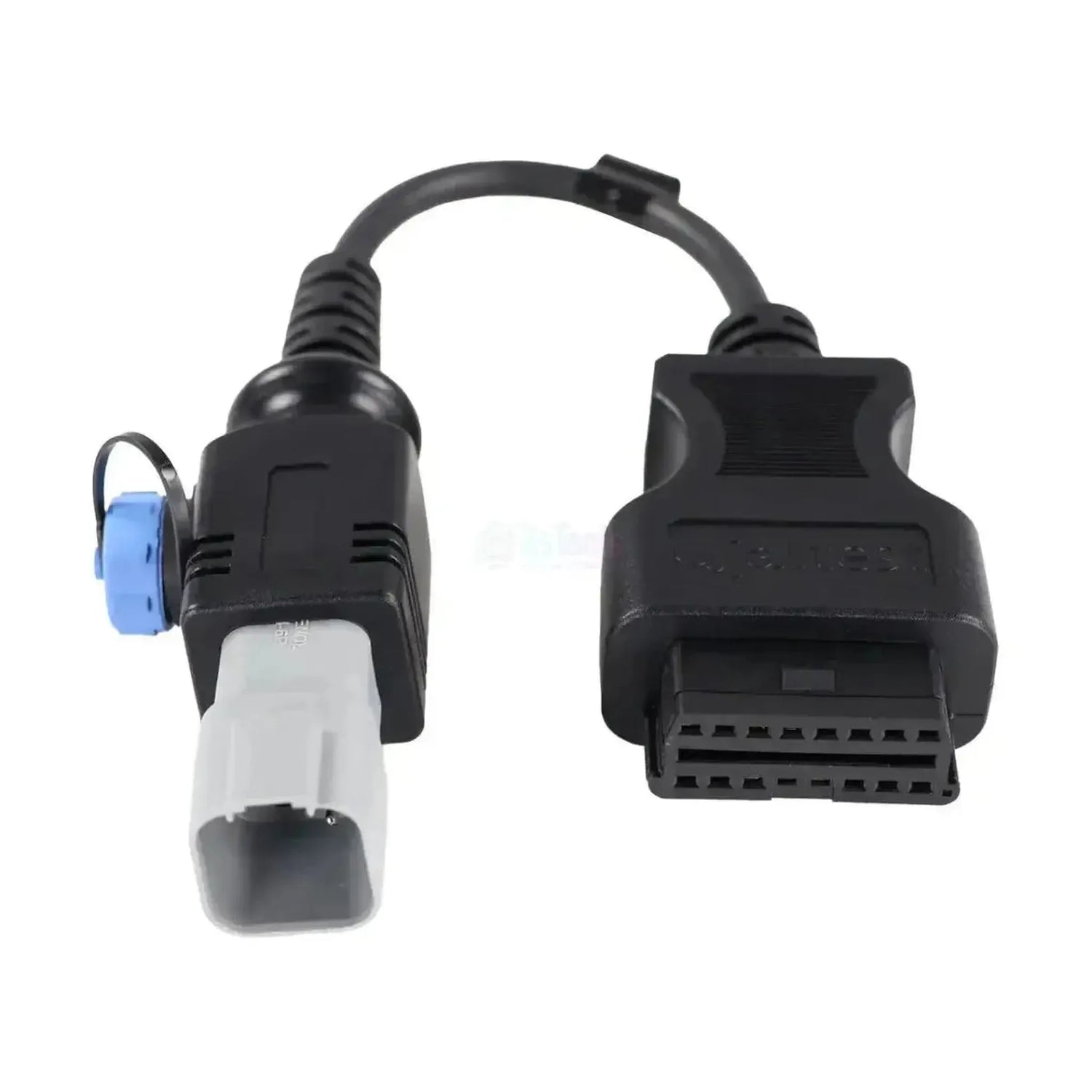

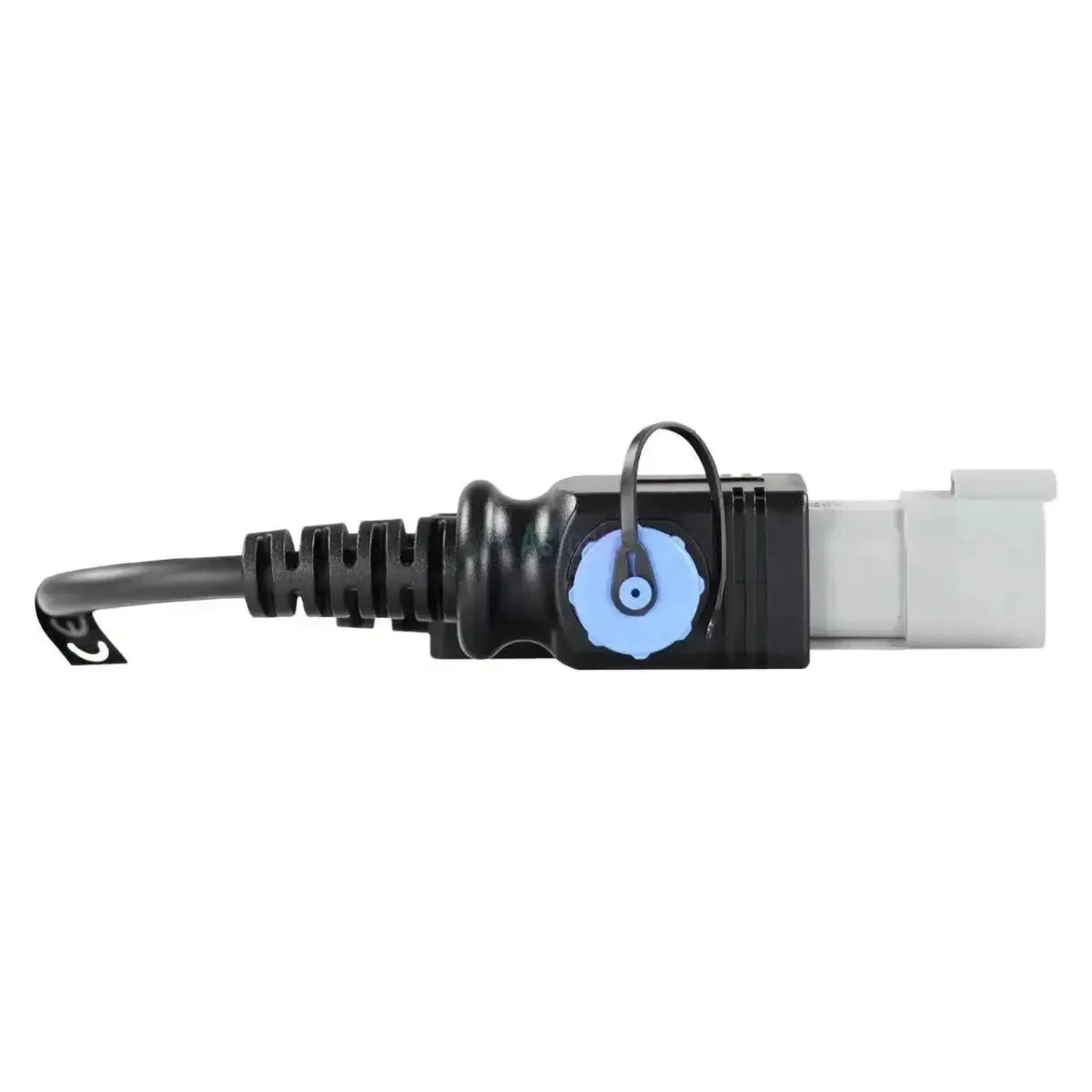

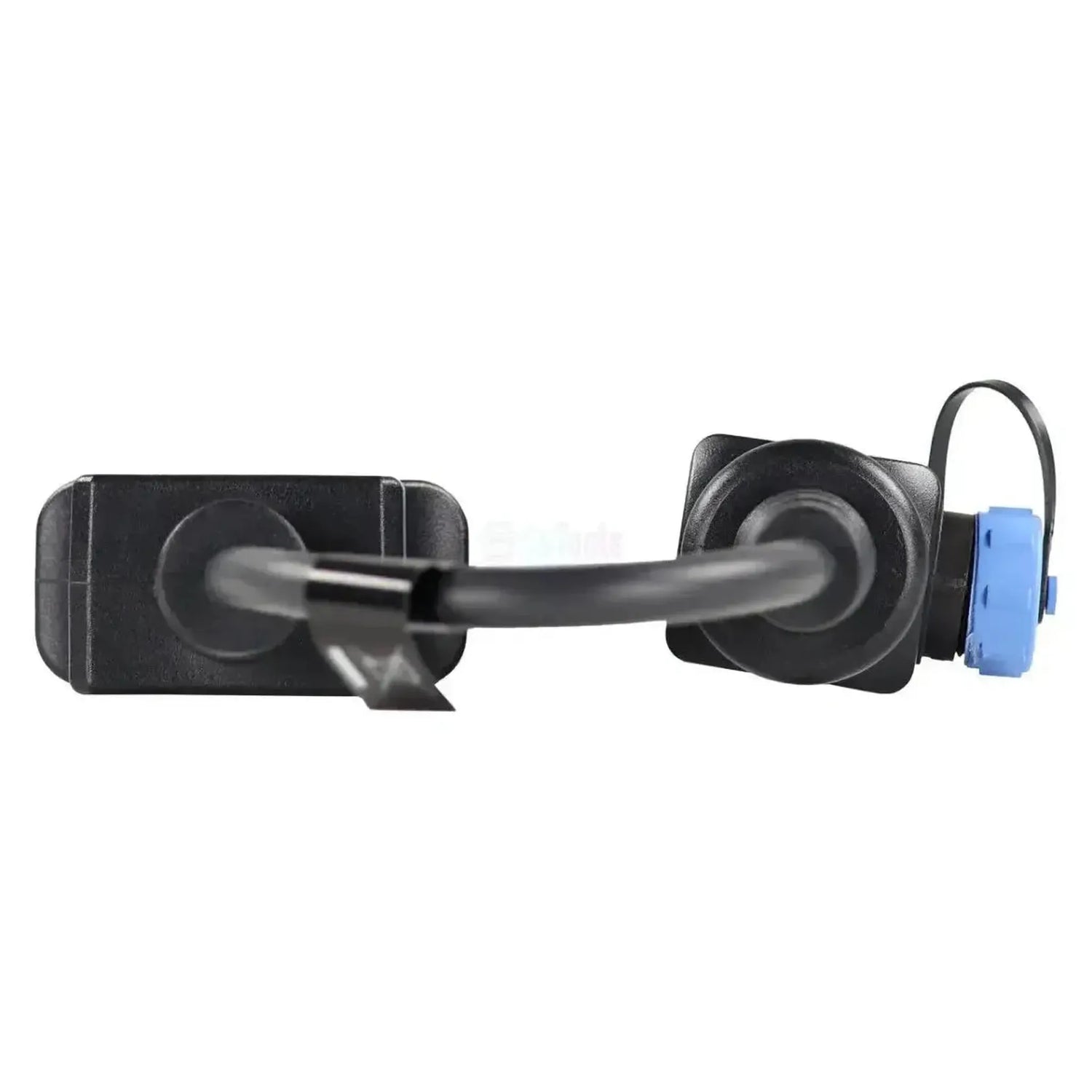

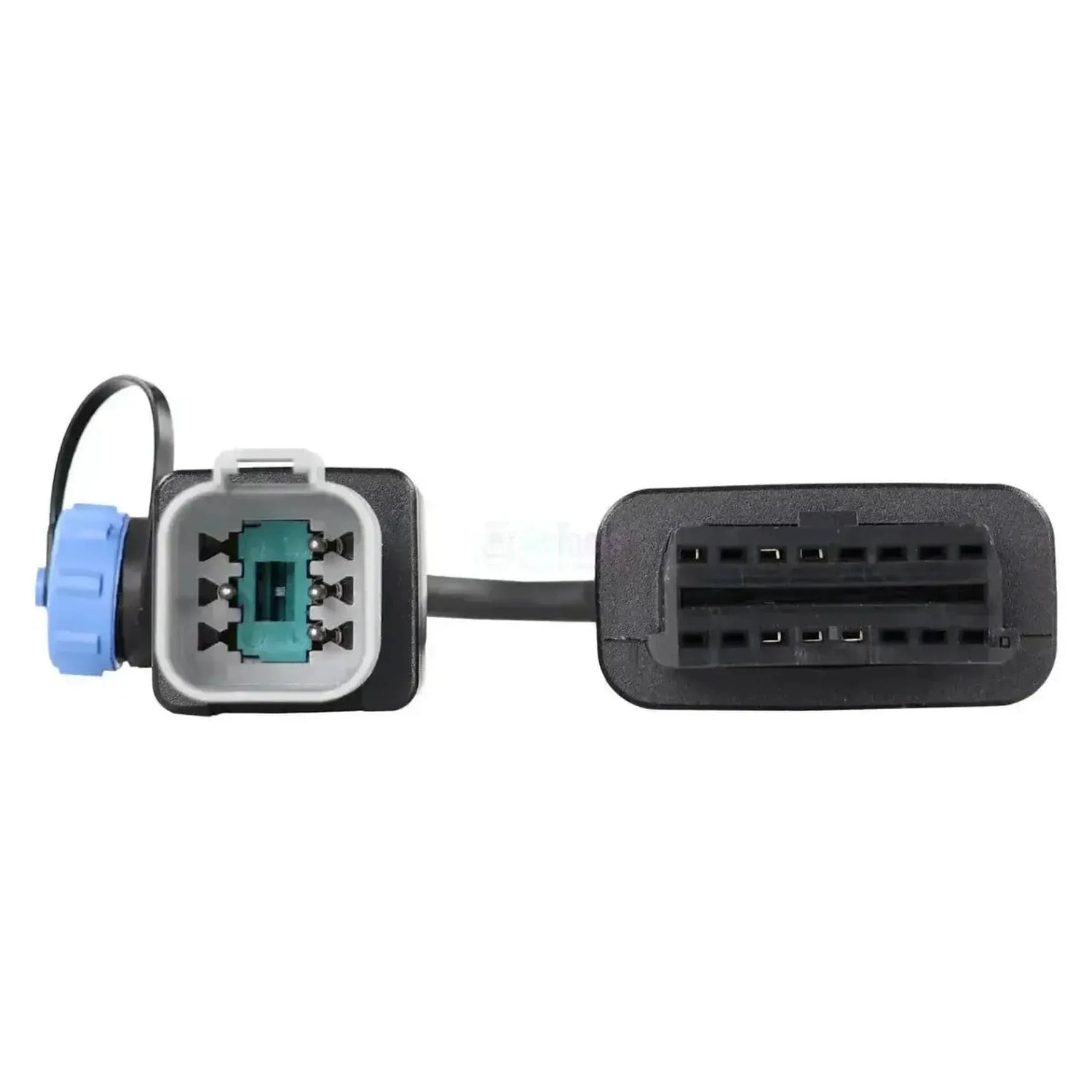

Kabel Jaltest JDC602A je určena pro diagnostiku vodních skútrů Sea-Doo od společnosti BRP. Propojuje 6-pinový diagnostický konektor se 16-pinovým OBD2 konektorem vaší diagnostické sady Jaltest. Na straně motoru najdete šedý obdélníkový konektor se zaoblenými rohy, zelenou pojistkou mezi piny a modrou čepicí se závitem na smyčce, která se nachází v motorovém prostoru. Kabel má délku 28 až 30 cm.

Prostřednictvím tohoto propojení čte zařízení Jaltest čtyři řídící jednotky na palubě: systém brzd a couvání iBR, multiplexní modul MPEM, řízení motoru ECM a přístrojový panel INS. Rozsah pokrytí se značně liší: U jednotek iBR a MPEM jsou dostupné chybové kódy, měřené hodnoty, ovládání komponent a parametry — a u iBR také kalibrace — zatímco z ECM a INS čte Jaltest pouze živá data a schéma zapojení, takže bez chybových kódů. Společnost Cojali schvaluje kabel pro Jaltest Link V8.1 a V9. Kabel spadá pod Jaltest Marine.

VÝHODY

✔Přístup ke čtyřem řídícím jednotkám prostřednictvím jednoho konektoru: iBR, ECM, INS a MPEM.

✔V jednotce iBR jsou k dispozici chybové kódy, měřené hodnoty, ovládání komponent, parametry a kalibrace.

✔Modul MPEM poskytuje přístup k chybovým kódům, měřeným hodnotám, ovládání komponent a parametrům multiplexního systému.

✔Pokrývá rozsáhlou řadu modelů Sea-Doo: série GTI, GTX, RXP, RXT, GTR, GTS, Spark a Wake.

POZNÁMKY

✕V jednotce ECM (řízení motoru) Jaltest nečte chybové kódy ani měřené hodnoty — jsou tam pouze živá data a schéma zapojení.

✕Panel INS (přístrojový panel) je omezen na živá data a schéma zapojení; chybové kódy nejsou k dispozici.

✕Programování klíčů touto kabelí není možné; k tomu slouží kabel pro programování klíčů JDC660M.

✕Pouze pro 6-pinový konektor Sea-Doo; Yamaha, Kawasaki a Weber používají vlastní typ konektoru.

Použití a funkčnosti

Prostřednictvím tohoto propojení přistupujete pomocí softwaru Jaltest ke čtyřem řídícím jednotkám vodního skútru Sea-Doo. Níže uvedené jednotky a funkce pocházejí z pokrytí Marine v systému Jaltest. Při plánování své práce buďte opatrní na rozdíl mezi jednotkami s pamětí chyb a bez ní.

Řídící jednotky, které můžete přistupovat

iBR — systém brzd a couvání: Modul inteligentního systému brzd a couvání s nejširší funkcionalitou: chybové kódy, měřené hodnoty, ovládání komponent, parametry, kalibrace a živá data.
MPEM — multiplexní systém: Multiplexní modul vodního skútru s chybovými kódy, měřenými hodnotami, ovládáním komponent, parametry a živými daty.
ECM — řízení motoru: Řídicí jednotka motoru. Jaltest z ní čte živá data a schéma zapojení, ale bez chybových kódů.
INS — přístrojový panel: Přístrojový panel, rovněž s živými daty, ale bez chybových kódů.

Co můžete dělat

Čtení chybových kódů: Čtení paměti chyb jednotek iBR a MPEM s popisem zjištěné poruchy.
Zobrazení měřených hodnot: Aktuální sensorové hodnoty jednotek iBR a MPEM.
Ovládání komponent: Přímé ovládání aktuátorů brzdného systému a multiplexního systému.
Úprava parametrů: Nastavení a aplikace konfigurací iBR a MPEM.
Provádění kalibrace: Pouze v jednotce iBR.
Sledování v reálném čase: Sledování hodnot v reálném čase na všech čtyřech řídících jednotkách.

Kompatibilní vozidla a použití

Rozhodující je konektor, ne model. Tato kabel se hodí na každý vodní skútr Sea-Doo s 6-pinovým diagnostickým konektorem. Poznáte ho podle šedého obdélníkového konektoru se modrou čepicí se závitem vedle něj; kulatý 4-pinový konektor patří kabelu pro programování klíčů. Níže uvedené série pokrývá Jaltest Marine.

Sea-Doo (BRP):

Série GTI: GTI RFI, GTI LE RFI, GTI 4-TEC, GTI SE 4-TEC a GTI Pro
Série GTX: GTX DI, GTX 4-TEC, GTX Limited 4-TEC, GTX Limited iS 4-TEC, GTX Pro a GTX Wake 4-TEC
Série RXP a RXT: RXP 4-TEC, RXP-X 4-TEC, RXT 4-TEC, RXT-X 4-TEC a RXT iS 4-TEC
Série GTR a GTS: GTR, GTR-X a GTS
Série Spark: Spark a Spark Trixx
Série Wake: Wake a Wake Pro
Ostatní: 3D RFI, RX DI, XP DI, LRV DI, Fish Pro, Explorer Pro a SAR

💡

Věcí, která je dobré vědět: Na vodním skútru Sea-Doo jsou umístěny dva konektory vedle sebe. 6-pinový šedý konektor v motorovém prostoru je diagnostický port, na který se tato kabel připojuje; kulatý konektor s modrou pojistkou patří kabelu pro programování klíčů JDC660M. Před objednávkou se prosím ujistěte, který konektor je na vašem vodním skútru umístěn.

Obsah balení

1x Kabel Jaltest (JDC602A) | BRP (Seadoo) 6-pinový OBD - 16-pinový OBD2 adaptér | Vodní skútr

Technické specifikace

Specifikace	Popis
Značka	Jaltest (Cojali)
Referenční číslo	JDC602A
Typ	Adaptérní kabel
Použití	Vodní skútry Sea-Doo (BRP)
Konektor na straně motoru	6kolíkový OBD
Připojení na straně rozhraní	16kolíkový OBD2
Délka	28 až 30 cm
Rozhraní	Jaltest Link V8.1 a V9
Řídicí jednotky	iBR (systém brzd a couvání), MPEM (multiplexní systém), ECM (řízení motoru) a INS (přístrojový panel)
Segment	Vodní skútr
Modul Jaltest	Jaltest Marine
Součást sady kabelů	Sada kabelů pro vodní skútr (29985)
