Jaltest  |  SKU: JDC530A

Jaltest (JDC530A) | Claas 8pinů OBD - 16pinů OBD2 adaptér | Zemědělské vozidlo

€149,95 včetně DPH
€123,93 bez DPH

Záruka přímo přes AsTools

Záruční případy řešíme sami, rychle a bez zprostředkování výrobce. Díky vlastnímu skladovému zásobování a technické kvalifikaci vám můžeme obvykle pomoci bez zbytečných průtahů. Pouze ve výjimečných situacích produkt přeposíláme dále dodavateli.

2 roky záruky na všechny produkty

Všechny naše produkty jsou dodávány s 2letou zárukou od výrobce. Máte tak jistotu dlouhodobé kvality a servisu.

Jednoduchý návrat zboží

Vrácení zboží si snadno vyžádáte přes svůj účet. Pošleme vám vrácenku na e-mail. Náklady na vrácení nese zákazník.

Odborný zákaznický servis

Naši odborníci jsou připraveni vám poskytnout rychlou a kvalifikovanou pomoc online i v našem kamenném obchodě. Máte otázky? Neváhejte se na nás obrátit.

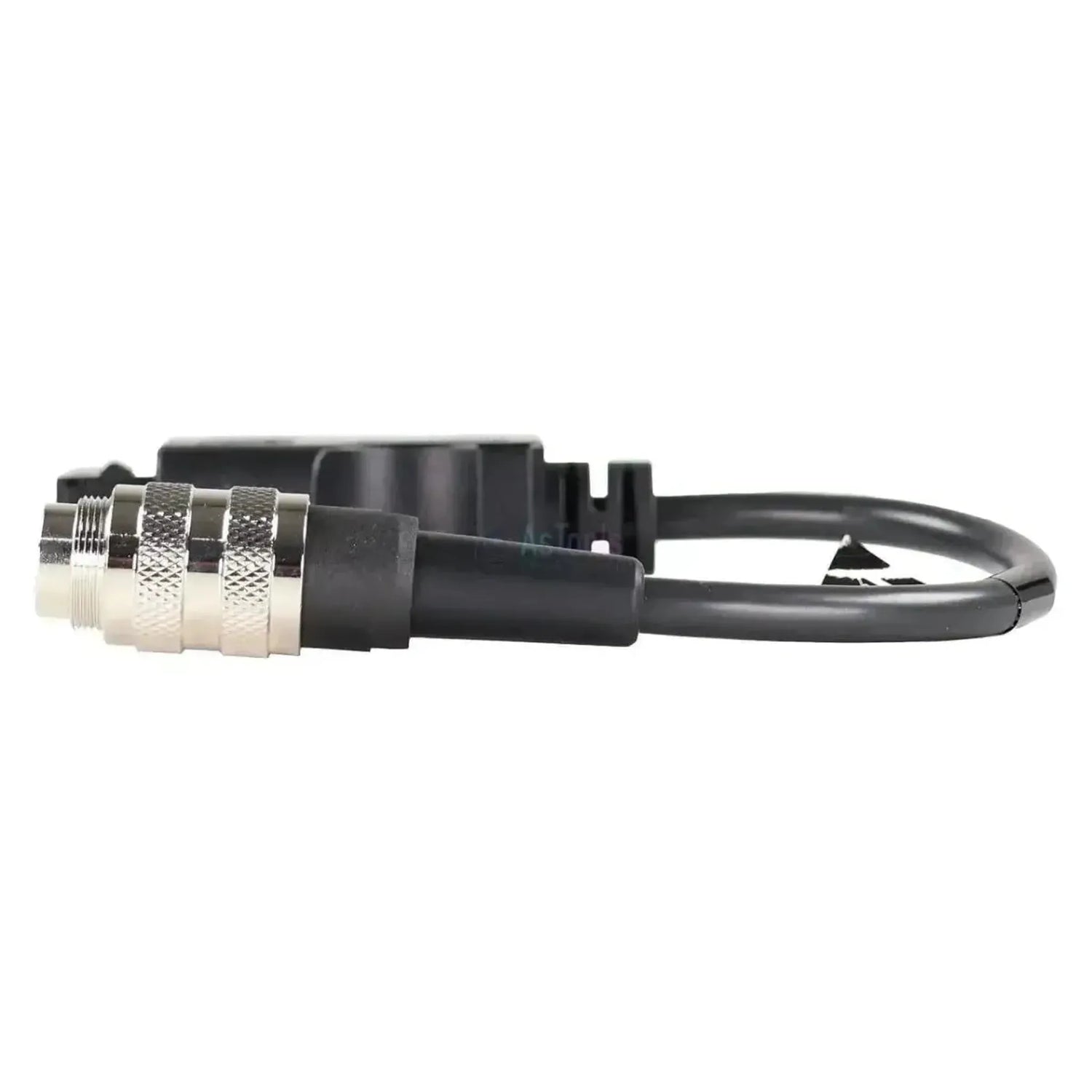

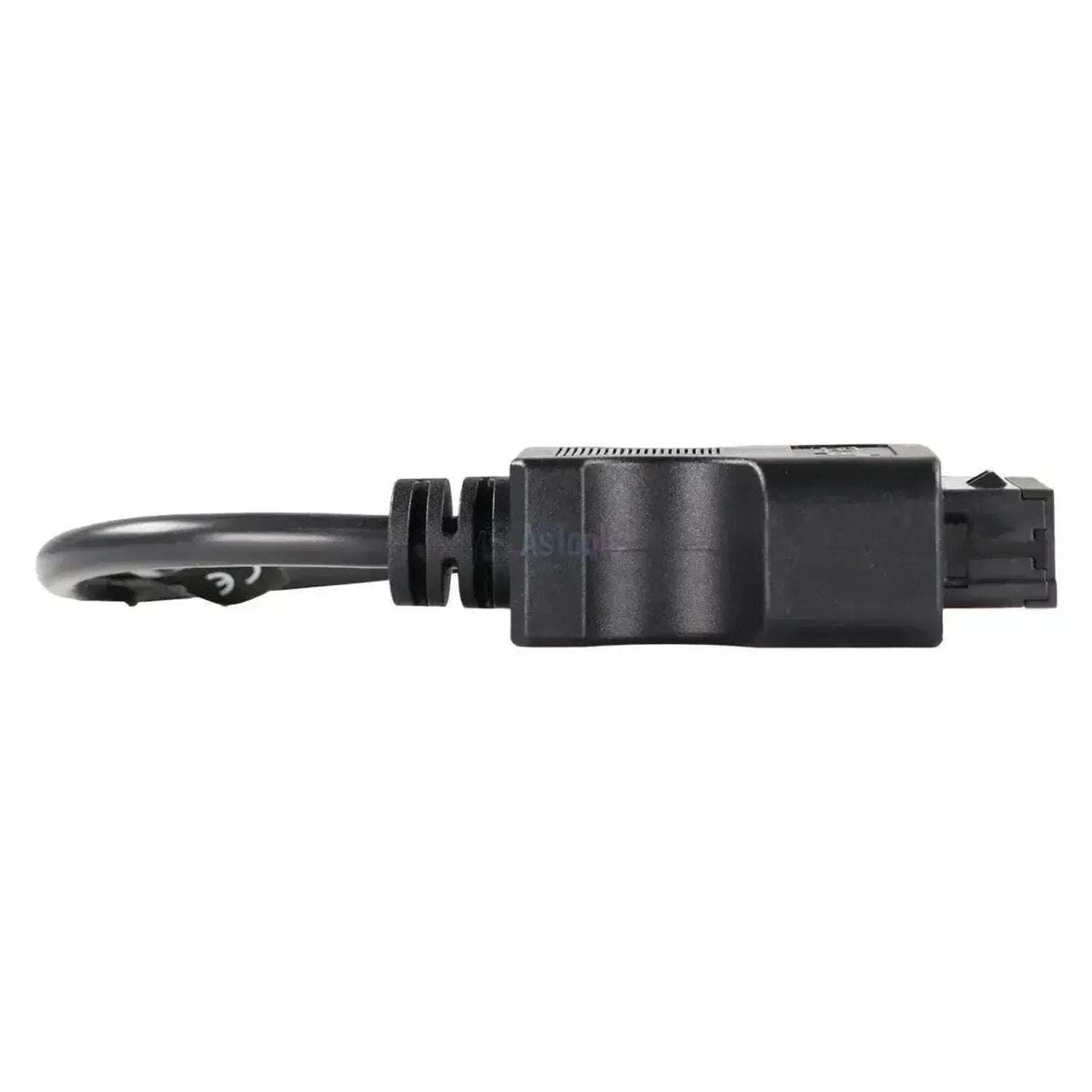

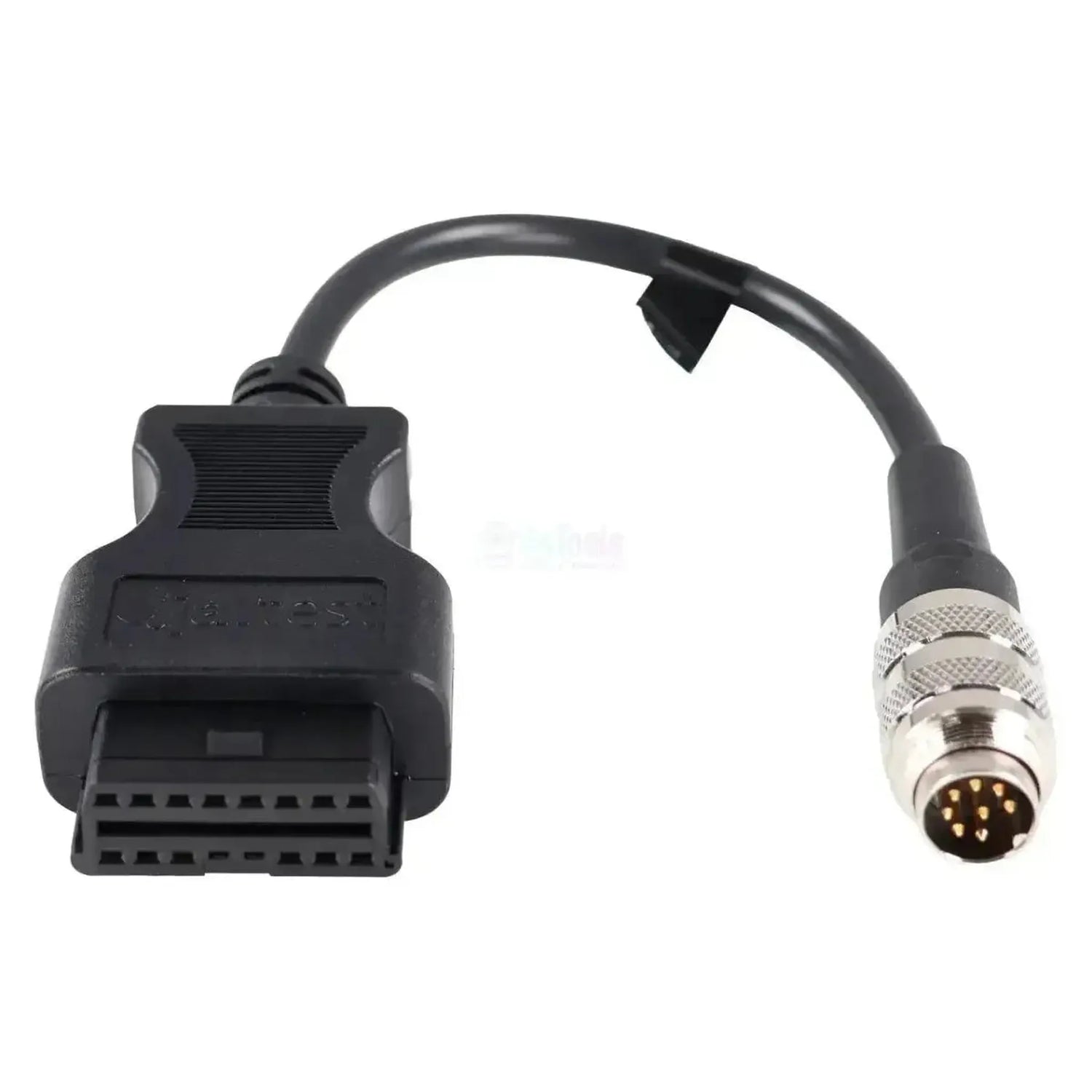

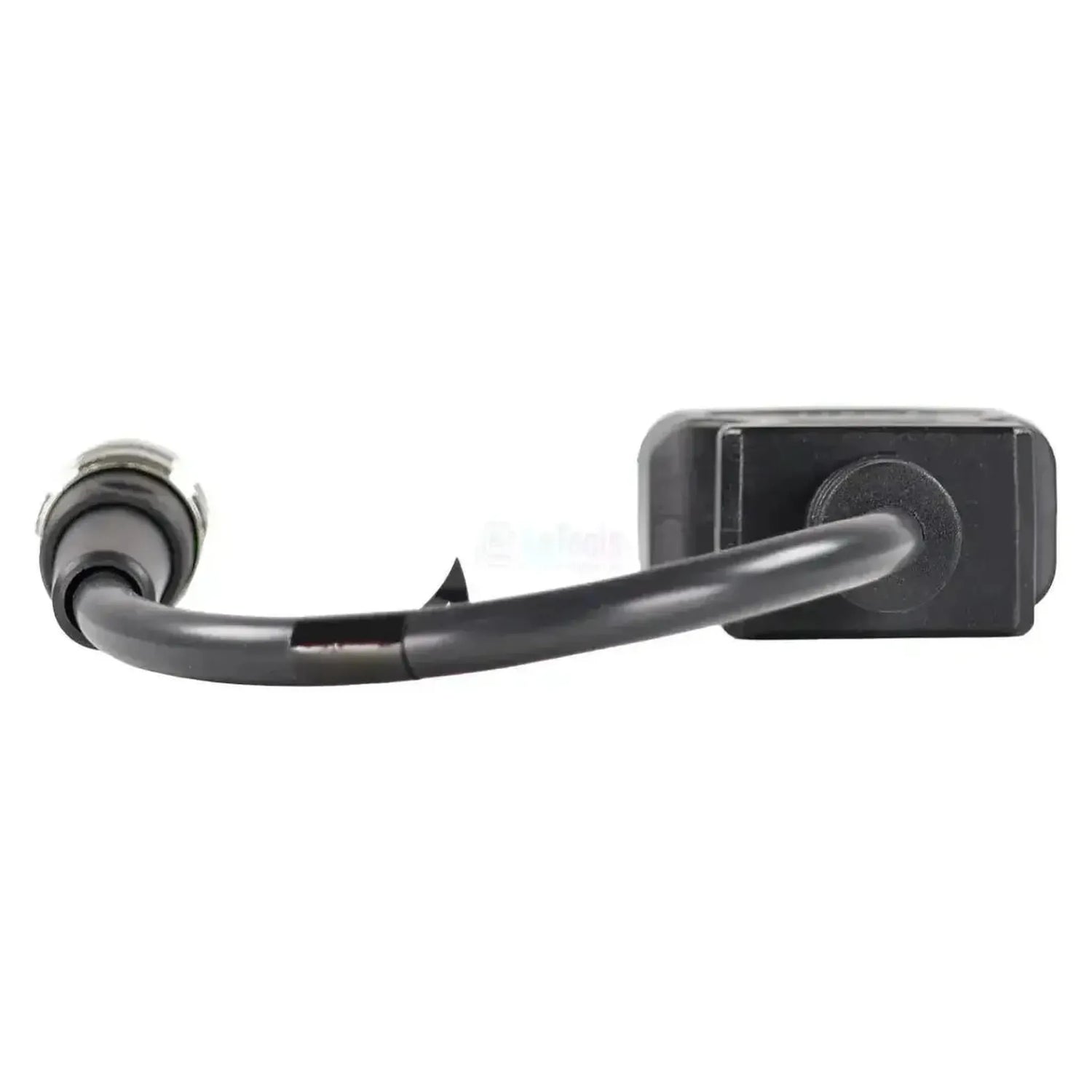

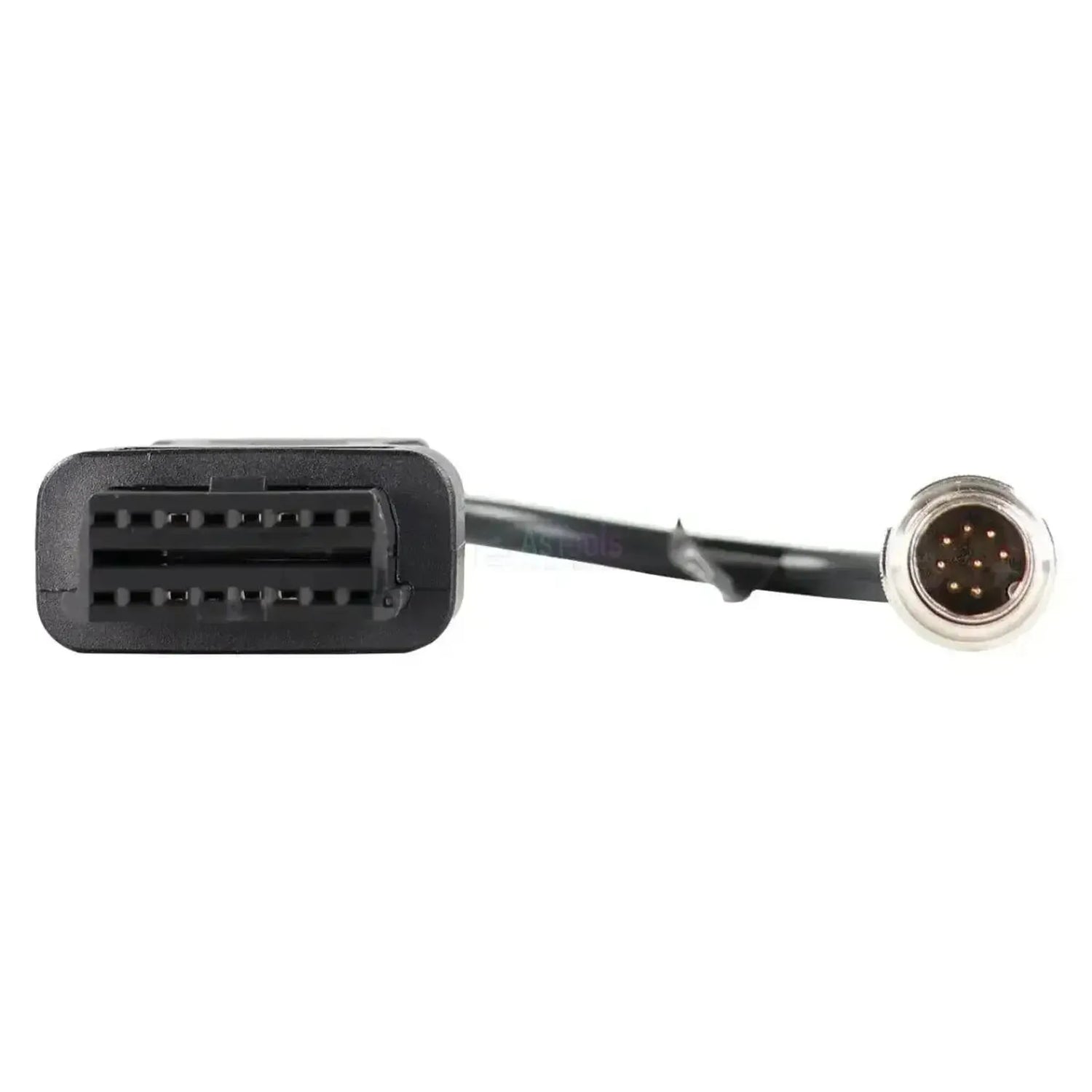

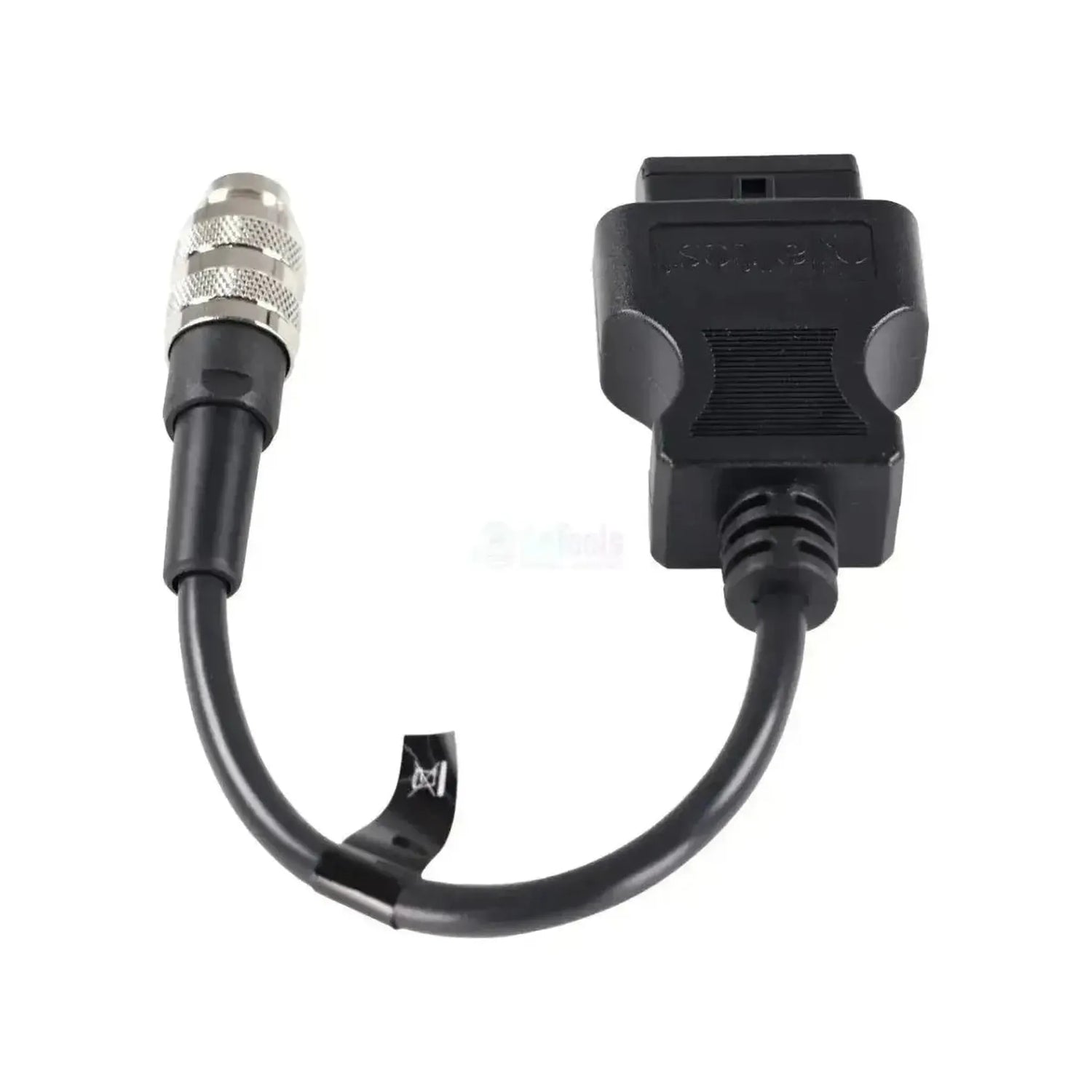

Adaptér Jaltest JDC530A převádí 8-pinový kulatý diagnostický konektor z kombajna Claas a řady Xerion na 16-pinový OBD2 vstup vaší diagnostické kabeláže Jaltest. Na straně stroje je kompaktní chromovaný kovový konektor se zubaté maticí a osmi pozlacenými piny: sedm v kruhu okolo jednoho středového pinu. Kabel měří 28 až 30 cm a je určen pro Jaltest Link V8.1.

Za tímto jediným konektorem se skrývá řízení motoru, převodu a sklizu stroje. Přistupujete k motorovému rozhraní ADM 2 / ADM 3, palubním počítačům VBM a XIF, jednotce MR systému jednotkové pumpy a řízení motorů Caterpillar, řízením převodu EHS, GDM, TCU a VDC, úpravě výfukových plynů SCR a řízením sklizu SAM, RTR, RSM, GUA a YMM. Kolik z nich se v každé sérii nachází, se liší: MEGA má pouze ADM 2/3, řízení motoru MR a SCR, LEXION má více než dvacet jednotek. Kabel spadá pod kategorii Jaltest AGV (zemědělské vozidla).

VÝHODY

✔Přistupuje k řídicím jednotkám procesu sklizu: SAM (síto), RTR (ventily rotoru), RSM (rozsypávač), GUA (ventily zrnitankuje) a YMM (měření výnosu).
✔Všechna řízení motorů Caterpillar, která Claas používá (3126 B, C-6.6, C-9, C-9.3 a C-13, jak CDL tak J1939), plus MR systém jednotkové pumpy.
✔Také motorové rozhraní ADM 2 / ADM 3, palubní počítače VBM a XIF a sledování trasy přes GPS ATP.
✔U Xierionu navíc řízení převodu TCU a VDC a elektrohydraulické řízení ESM.

DŮLEŽITÉ POZNÁMKY

✕Určen pro Jaltest Link V8.1. Pod referenčním číslem JDC530A9 existuje stejný 8-pinový kabel Claas v samostatném provedení.
✕Pouze pro 8-pinový konektor; pro 7-pinové provedení na stejných strojích je určen JDC529A. Tyto dva nejsou zaměnitelné.
✕Oba konektory si jsou velmi podobné: Spočítejte piny v vnějším kruhu, protože sedm okolo středového pinu má tento kabel a šest okolo středového pinu má JDC529A.
✕Které systémy sklizu jsou přítomny, závisí značně na sérii: MEGA má pouze ADM 2/3, řízení motoru MR a SCR, LEXION má více než dvacet jednotek.

Aplikace a funkčnosti

Prostřednictvím tohoto 8-pinového připojení přistupujete pomocí softwaru Jaltest k řídicím jednotkám kombajna nebo Xierionu. Které jednotky jsou přítomny, se značně liší podle série a roku výroby: MEGA má jen několik, LEXION více než dvacet. Následující jednotky pocházejí z pokrytí Claas v softwaru Jaltest.

Řídicí jednotky, ke kterým můžete přistupovat

  • Centrální počítač ADM 2 a ADM 3: Rozhraní mezi řízením stroje a motorem.
  • Centrální počítač VBM a XIF: Palubní počítače kombajna a Xierionu.
  • Řízení motoru MR, systém jednotkové pumpy: Řízení motoru na bázi Mercedes se systémem jednotkové pumpy.
  • Řízení motoru ECM Caterpillar 3126 B, C-6.6, C-9, C-9.3 a C-13 (CDL a J1939): Řízení motorů Caterpillar v modelech LEXION a Xerion.
  • Převod EHS, GDM, TCU a VDC: Pohon jízdy a řízení převodu.
  • Systém sklizu ACU, SAM (řízení síta), RTR (ventily rotoru), RSM (rozsypávač), GUA (ventily zrnitanku) a YMM (měření výnosu): Řídicí jednotky procesu sklizu.
  • Úprava výfukových plynů SCR/DEF a SCR Bluetec: Systémy AdBlue u novějších strojů.
  • Řízení ATP (sledování trasy přes GPS) a ESM (elektrohydraulické řízení): Systémy řízení a sledování trasy.
  • Hydraulika EHC (zvedací zařízení) a HYD (ovládací panel ventilů), elektronický modul OPM (ovládání opěrky paže) a EXT, a osvětlení WLP: Další jednotky Xierionu a kombajna.

Co můžete dělat

  • Čtení a mazání chybových kódů: Čtení paměti chyb řídicí jednotky s popisem detekované poruchy.
  • Prohlížení naměřených hodnot: Aktuální hodnoty senzorů, které řídicí jednotka spravuje, s možností nastavit alarmy.
  • Kontrola intervalů údržby: K dispozici zejména u řízení motorů Caterpillar a systému SCR Bluetec.
  • Prohlížení diagnostických upozornění: K dispozici zejména u rozhraní ADM 2 a řízení motoru MR.
  • Provádění dodatečných akcí: K dispozici u systému úpravy výfukových plynů SCR Bluetec.

Kompatibilní vozidla a aplikace

Rozhodující je konektor, ne model. Tento kabel se hodí na jakýkoli kombajn Claas a Xerion s 8-pinovým kulatým diagnostickým konektorem v kabině. Níže uvedené série jsou pokryty produktem Jaltest AGV; v rámci stejných sérií se zároveň vyskytuje 7-pinové provedení, protože v zemědělství nikdy nebyl předepsán standardizovaný konektor.

Claas:

  • XERION: (1997 – dodnes)
  • Řada LEXION (kombajn)
  • Řada TUCANO (kombajn)
  • Řada TRION (kombajn)
  • Řada MEDION (kombajn)
  • Řada AVERO (kombajn)
  • Řada MEGA (kombajn)
  • Řada DOMINATOR (sklízecí mlátička)
💡
Užitečné informace: Kulatý diagnostický konektor se nachází v kabině a má chromovanou kovovou manžetu. Claas používá na těchto strojích dva téměř stejné konektory, které se liší pouze počtem pinů: Osm pinů odpovídá této kabeláži, sedm pinů odpovídá JDC529A. Před objednávkou si spočítejte počet pinů v konektoru na vašem stroji.

Obsah balení

  • 1x Jaltest (JDC530A) | Claas 8-pinový OBD - 16-pinový OBD2 adaptérový kabel | Zemědělský stroj

Technické specifikace

Specifikace Popis
Značka Jaltest (Cojali)
Referenční číslo JDC530A
Typ Adaptérový kabel
Aplikace Claas sklízecí mlátičky a Xerion s 8-pinovým kulatým konektorem
Délka 28 - 30 cm
Rozhraní Jaltest Link V8.1
Konektor na straně stroje 8-pinový OBD (kulatý, chromovaný kov; sedm pinů v kruhu kolem jednoho středního pinu)
Konektor na straně rozhraní 16-pinový OBD2
Řídicí jednotky ADM 2 a ADM 3, VBM a XIF, MR, ECM Caterpillar 3126 B / C-6.6 / C-9 / C-9.3 / C-13, EHS, GDM, TCU a VDC, ACU, SAM, RTR, RSM, GUA a YMM, SCR/DEF a SCR Bluetec, ATP a ESM, EHC, HYD, OPM, EXT a WLP
Segment Zemědělský stroj
Modul Jaltest Jaltest AGV (zemědělské stroje)
