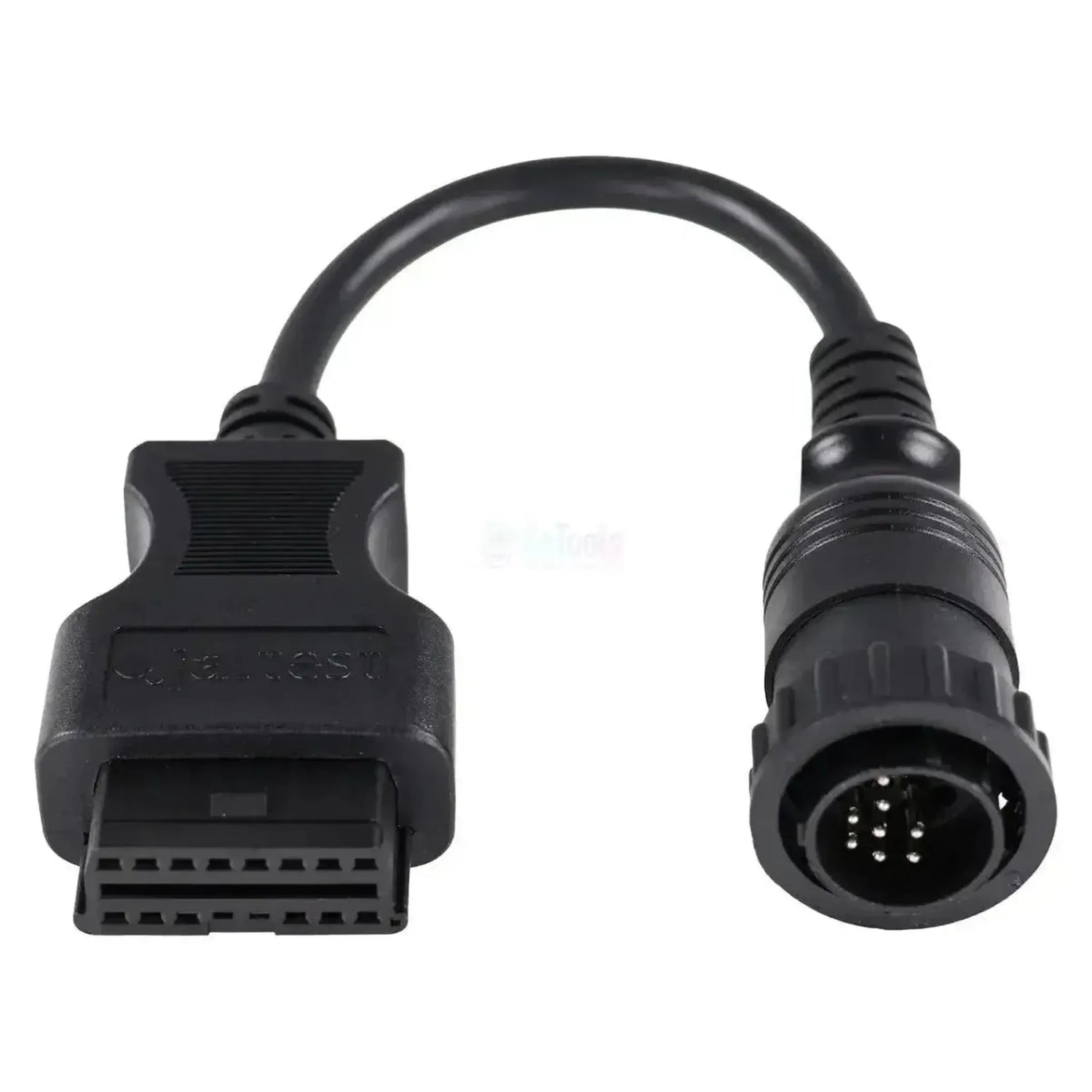

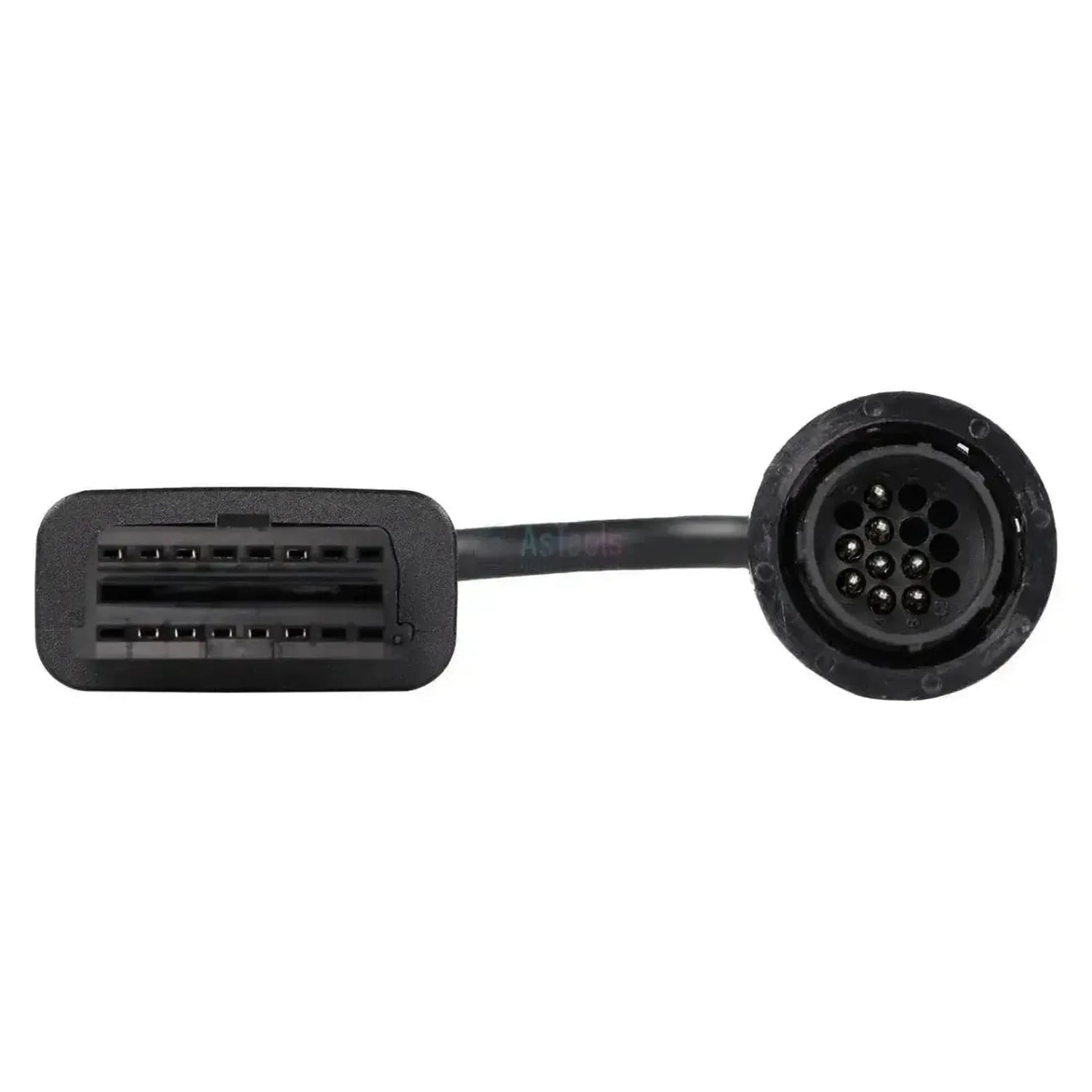

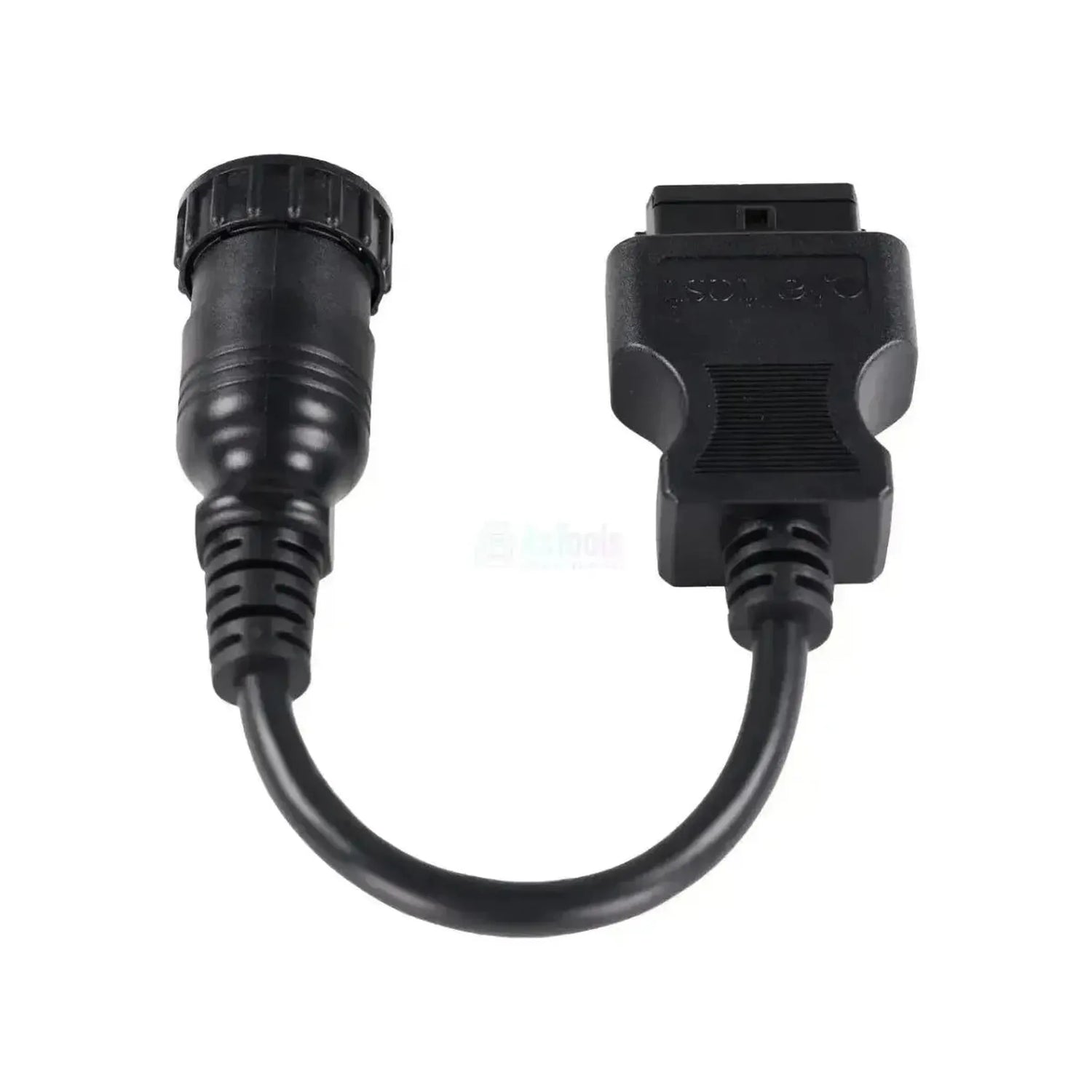

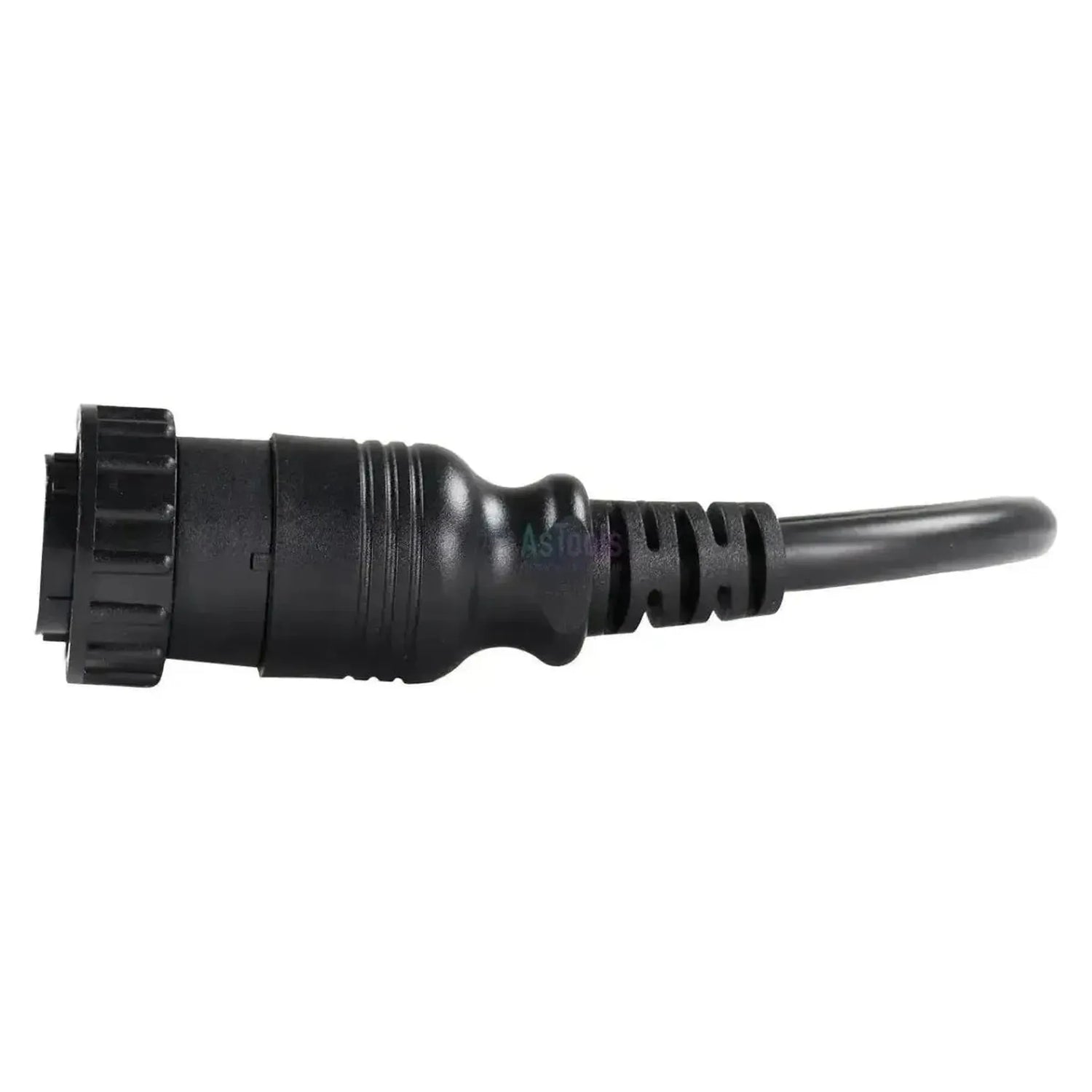

Adaptér Jaltest JDC525A připojuje 14-kolíkový kulatý diagnostický konektor traktorů Claas a Renault k 16-kolíkovému OBD2 portu vaší diagnostické Jaltest kabel. Na straně stroje se nachází černá plastová kulatá zástrčka s vroubkovaným kroužkem a kolíky typu vidlice; ve čtrnáctikolíkovém pouzdře není na každé pozici kolík, takže podle rozložení kolíků poznáte, zda máte správnou zástrčku. Kabel má délku 28 až 30 cm a je určen pro Jaltest Link V8.1 a V9. Stejná řada traktorů se vyskytuje také s 4+4kolíkovým diagnostickým konektorem; toto je provedení s 14 kolíky.
Prostřednictvím tohoto připojení Jaltest software otevírá diagnostickou linku k řídícím jednotkám traktoru. Na těch největších modelech, ATLES 9X5-9X6, se za tím skrývají řízení motorů EMR a EMR2 - EDC, centrální řídící jednotka vozidla RCC/RCC2, řízení převodovky TC, ovládání ventilů ELECTROPILOT a zvedací zařízení TCE; u ARES 7X5 se jedná pouze o převodovku QUADRISHIFT/TWINSHIFT a přístrojovou desku DBD2. V zemědělství nebyla standardizovaná OBD zástrčka nikdy povinná, a proto se tento kulatý konektor vedle provedení s 4+4 kolíky nadále používá. Kabel spadá pod Jaltest AGV (zemědělská vozidla).
VÝHODY
DŮLEŽITÉ POZNÁMKY
Aplikace a funkčnost
Přes toto 14kolíkové připojení přistupujete pomocí Jaltest software k řídícím jednotkám traktoru. Které jednotky jsou přítomny, se liší podle řady a provedení: Na ARES 7X5 Jaltest obsluhuje převodovku a přístrojovou desku, na ATLES 9X5-9X6 navíc řízení motorů a hydrauliku. Následující jednotky pocházejí z Jaltest pokrytí Claas a Renault.
Řídící jednotky, které můžete ovládat
- Řízení motoru EMR, systém jednotkového čerpadla: Řízení motoru se systémem jednotkového čerpadla v řadě ATLES.
- Řízení motoru EMR2 - EDC: Pozdější elektronické řízení dieselu řady ATLES.
- Centrální řídící jednotka vozidla RCC/RCC2: Řídící jednotka, na kterou se připojují ostatní systémy ATLES.
- Převodovka TC: Řízení převodovky řady ATLES.
- Převodovka QUADRISHIFT a TWINSHIFT: Řízení převodovky řady ARES.
- Převodovka EHM 24, TRAX a TRAX (CAN): Řízení převodovky řady NECTIS.
- Hydraulika ELECTROPILOT: Ovládací panel pro externí hydraulické ventily.
- Hydraulika TCE 15/25/35, TCE15T a TCE 6: Elektronické zvedací zařízení.
- Přístrojová deska DBD2: Palubní deska s přístupem k servisním intervalům.
Co můžete dělat
- Čtení a mazání chybových kódů: Čtení paměti chyb řídící jednotky s popisem zjištěné poruchy.
- Zobrazení naměřených hodnot: Aktuální hodnoty senzorů spravovaných řídící jednotkou s možností nastavení alarmních limitů.
- Kontrola servisních intervalů: Servisní lhůty a prováděné práce; v této řadě prostřednictvím přístrojové desky DBD2.
Kompatibilní vozidla a aplikace
Rozhodující je konektor, nikoli model. Tento kabel se hodí na jakýkoli traktor Claas nebo Renault s 14kolíkovým kulatým diagnostickým konektorem v kabině. Následující řady jsou zahrnuty v pokrytí Jaltest AGV; protože v zemědělství nebyla nikdy předepsána standardizovaná zástrčka, 14kolíkové a 4+4kolíkové provedení se v rámci stejných řad prolínají.
Claas / Renault:
- ARES 5X0-6X0 / 5X6-6X6 / 5X7-6X7: (1996 - 2009)
- ARES 7X0 / 7X5: (1996 - 2005)
- ARES 8X5 / 8X6 (816, 826, 836): (2002 - 2005)
- ATLES 9X5-9X6 (926, 936, 946): (2000 - 2015)
- CELTIS: (2003 - 2008)
- NECTIS: (2004 - 2014)
- PALES: (1998 - 2004)
- ERGOS
Obsah balení
- 1x Jaltest (JDC525A) | Claas/Renault 14kolíkový OBD - 16kolíkový OBD2 Přechodový kabel | Zemědělské vozidlo
Technické specifikace
| Specifikace | Popis |
|---|---|
| Značka | Jaltest (Cojali) |
| Referenční číslo | JDC525A |
| Typ | Přechodový kabel |
| Aplikace | Traktory Claas a Renault s kulatým 14kolíkovým konektorem |
| Délka | 28 - 30 cm |
| Rozhraní | Jaltest Link V8.1 a V9 |
| Konektor na straně stroje | 14kolíkový OBD (kulatý, černá plastová zástrčka s ozubeným kroužkem) |
| Konektor na straně rozhraní | 16kolíkový OBD2 |
| Řídicí jednotky | EMR a EMR2 - EDC (motor), RCC/RCC2 (centrální řídicí jednotka vozidla), TC, QUADRISHIFT/TWINSHIFT, EHM 24 a TRAX (převodovka), ELECTROPILOT a TCE (hydraulika), DBD2 (přístrojová deska) |
| Segment | Zemědělské vozidlo |
| Jaltest modul | Jaltest AGV (zemědělská vozidla) |
