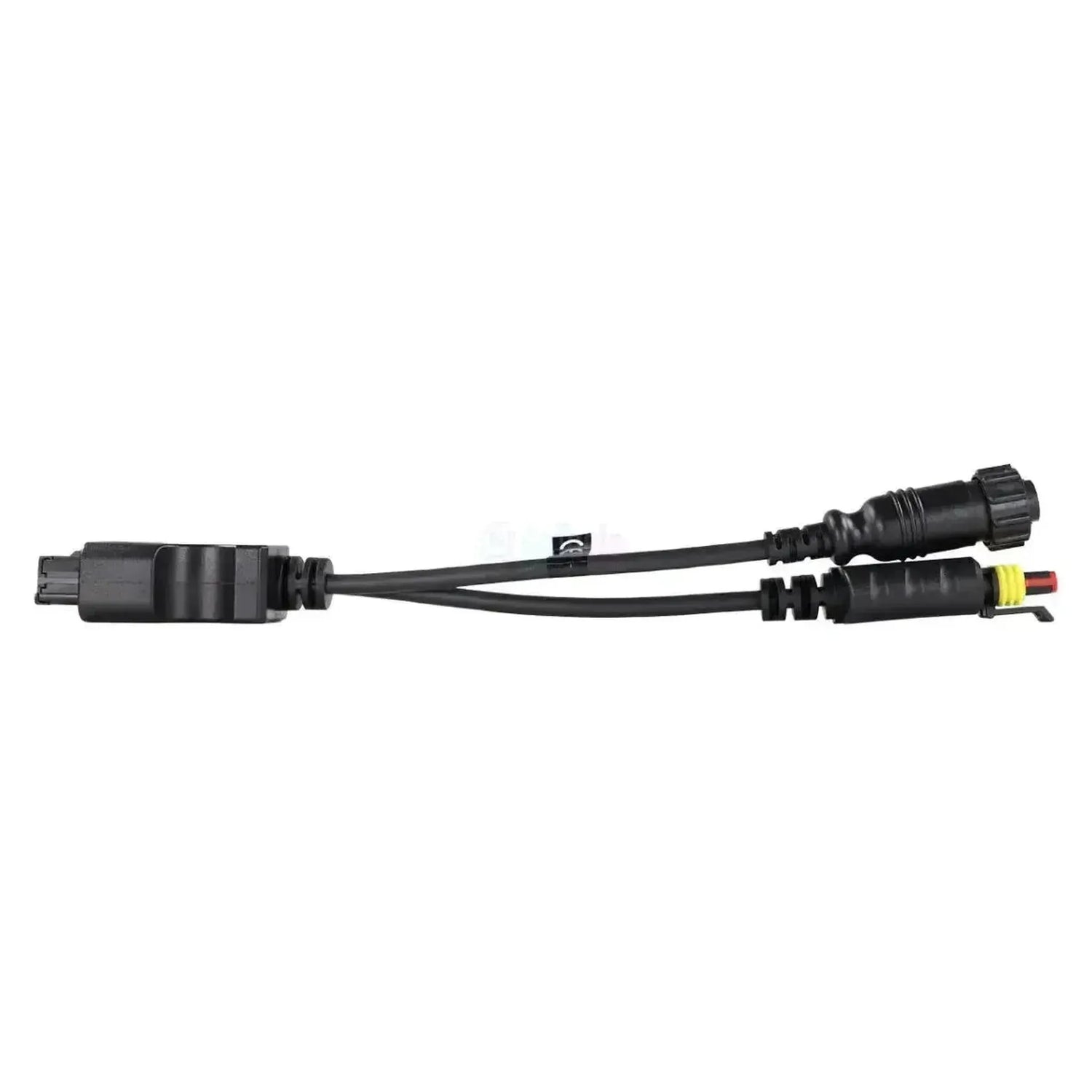

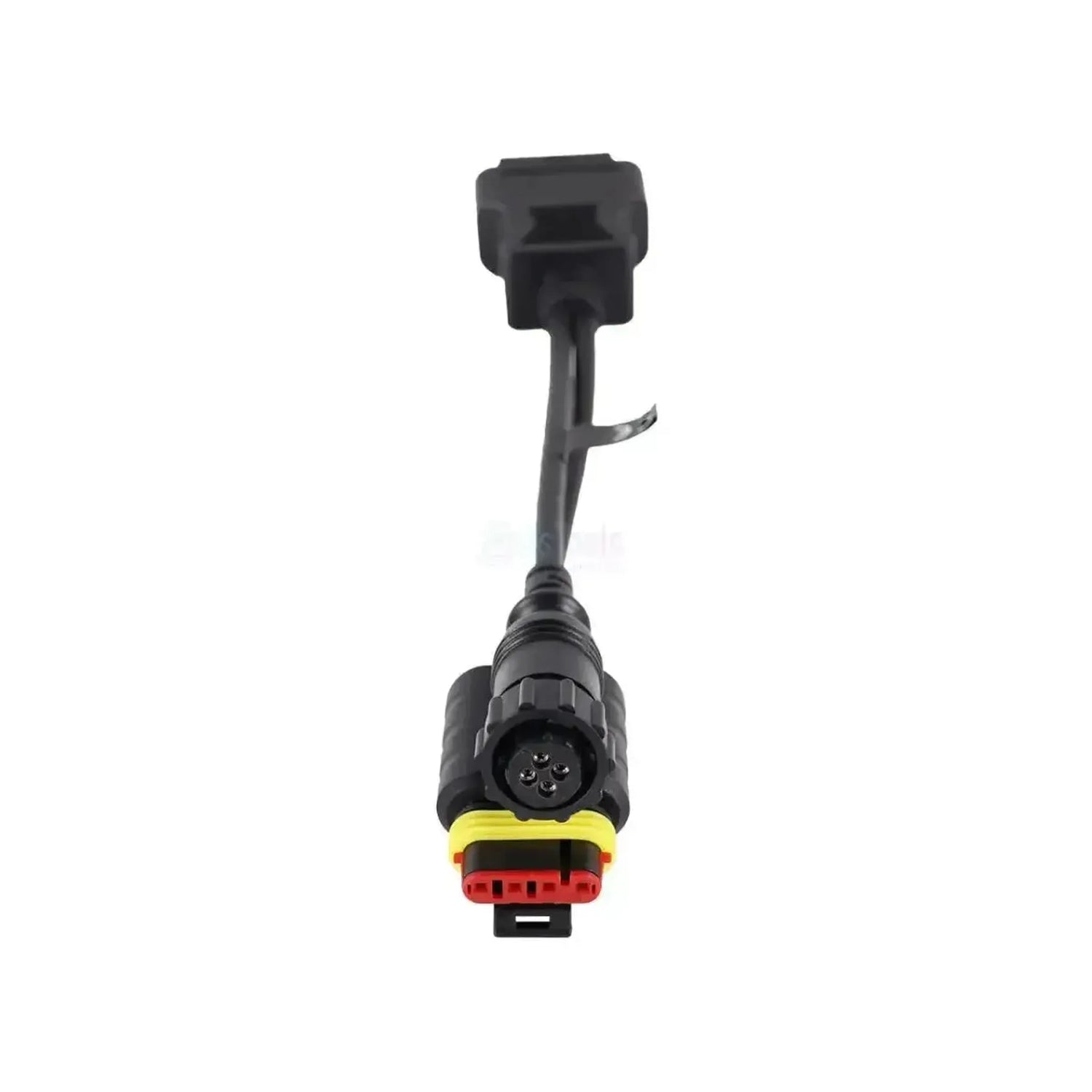

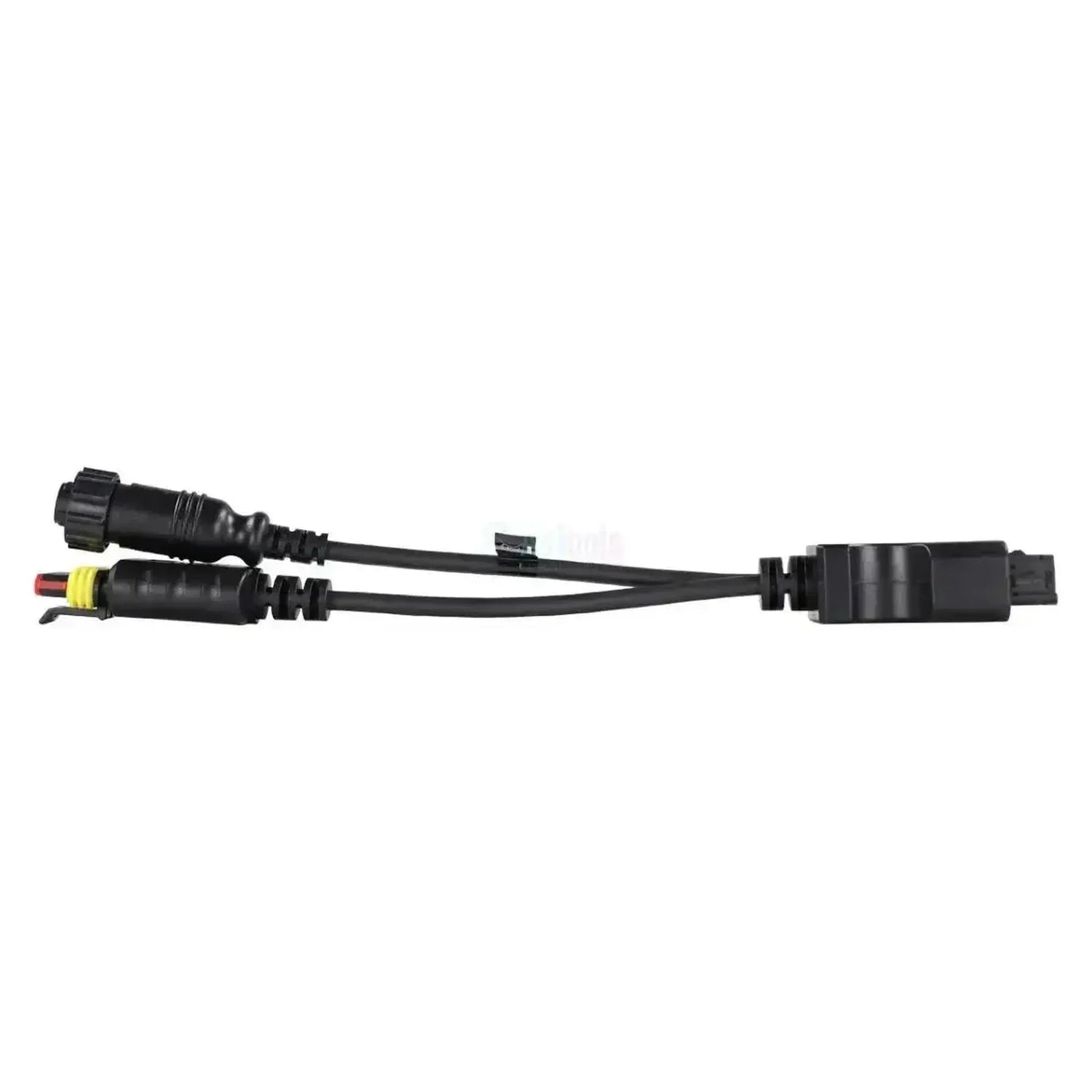

Adaptér Jaltest JDC519A propojuje diagnostický konektor traktorů Claas a Renault s vaším vybavením Jaltest a na straně stroje se rozděluje do dvou větví po čtyřech kolíků. První větev je plochá 4kolíková zásuvka s červeným pouzdrem kontaktu, žlutým těsnicím kroužkem a černou zámkovou svorkou. Druhá větev je kulatá 4kolíková zásuvka, zcela černá, se žebrovanou spojovací maticí a čtyřmi kontakty v kosočtvercovém uspořádání. Na straně rozhraní je 16kolíkový OBD2; kabel měří 28 až 30 cm.

Prostřednictvím tohoto připojení dosahuje software Jaltest řídící jednotky motoru DE-10 s radiálním čerpadlem vstřikovacího systému, čtyř převodovek (QUADRISHIFT/TWINSHIFT, REVERSHIFT-B41, EHM 24 a TRAX), elektromagnetického ovládání ventilů ELECTROPILOT, zařízení TCE pro zvedání a palubní desku DBD2. Servisní intervaly u těchto traktorů jsou dostupné výhradně přes DBD2; u řídících jednotek motoru a převodovky nejsou k dispozici. Kabel pracuje s Jaltest Link V8.1 a V9 a spadá pod Jaltest AGV (zemědělská vozidla).

VÝHODY

✔Obě větve jsou na jednom kabelu: plochá zásuvka s červeným pouzdrem kontaktu a kulatá černá zásuvka se setkávají na 16kolíkovém OBD2.

✔Dosahuje řídící jednotky motoru DE-10 (úroveň 12 - stupeň 2/fáze II) s radiálním čerpadlem vstřikovacího systému řady ARES a CELTIS.

✔Několik variant převodovky v jedné pokrytí: QUADRISHIFT/TWINSHIFT, REVERSHIFT-B41 (Autotronic 5 a Drivetronic 3B), EHM 24 a TRAX (CAN).

✔Také hydraulika a palubní deska: ELECTROPILOT, TCE 15/25/35, TCE15T, TCE 6 a DBD2, přes kterou si prohlédnete servisní intervaly.

UPOZORNĚNÍ

✕Zařízení pro zvedání TCE9 řady CELTIS je sice v seznamu pokrytí, ale nenabízí diagnostické funkce.

✕Servisní intervaly u této řady běží přes palubní desku DBD2; u řídících jednotek motoru a převodovky nejsou dostupné.

✕Pouze pro 4+4kolíkový konektor; stejná řada traktorů je také vybavena 14kolíkovým diagnostickým konektorem, na který je určen adaptér JDC525A.

✕Strana stroje je pevně stanovena na tyto dvě zásuvky: plochá 4kolíková a kulatá 4kolíková. Pokud se tvar na vašem traktoru liší, tento kabel se nehodí.

Aplikace a funkce

Prostřednictvím tohoto 4+4kolíkového připojení přistupujete pomocí software Jaltest k řídícím jednotkám traktoru. Které jednotky jsou přítomny, se liší podle řady a varianty: řada ARES a CELTIS mají jiné ovládání převodovky než NECTIS. Následující seznam pochází z pokrytí Claas a Renault v Jaltest AGV.

Řídící jednotky, ke kterým máte přístup

DE-10 (úroveň 12 - stupeň 2/fáze II), řídící jednotka motoru s radiálním čerpadlem vstřikovacího systému: Řídící jednotka motoru řady ARES a CELTIS, s chybovými kódy, naměřenými hodnotami a údaji ECU.
QUADRISHIFT / TWINSHIFT, řídící jednotka převodu: Ovládání převodovky řady ARES.
REVERSHIFT-B41 (Autotronic 5) a REVERSHIFT-B41 (Drivetronic 3B), řídící jednotka převodu: Ovládání převodovky řady CELTIS.
EHM 24, TRAX a TRAX (CAN), řídící jednotka převodu: Ovládání převodovky řady NECTIS.
ELECTROPILOT, hydraulika: Ovládací panel pro externí hydraulické ventily.
TCE 15/25/35, TCE15T a TCE 6, hydraulika: Elektronická zařízení pro zvedání.
DBD2, palubní deska: Přístrojový panel s přístupem k servisním intervalům.

Co můžete dělat

Čtení a mazání chybových kódů: Vyčtení paměti poruch z řídící jednotky s popisem poruchy a její vymazání po opravě.
Zobrazení naměřených hodnot: Aktuální hodnoty senzorů v řídící jednotce s možností nastavení prahů alarmu pro hodnoty mimo normální rozsah.
Kontrola údržby: Dotaz na servisní intervaly a zaznamenání provedených prací do zprávy. U této řady dostupné přes palubní desku DBD2.

Kompatibilní vozidla a aplikace

Rozhodující je konektor, ne model. Tento kabel se hodí na každý traktor z řady Renault Agriculture a novějších verzí Claas, kde jsou plochá a kulatá 4kolíková zásuvka umístěny vedle sebe. Níže uvedené řady pokrývá Jaltest AGV; 14kolíková varianta stejné rodiny pod něj nepatří.

Claas / Renault:

ARES 5X0-6X0 / 5X6-6X6 / 5X7-6X7: (1996 - 2009)
ARES 7X0 / 7X5: (1996 - 2005)
ARES 8X5 / 8X6 (816, 826, 836): (2002 - 2005)
ATLES 9X5-9X6 (926, 936, 946): (2000 - 2015)
CELTIS: (2003 - 2008)
CERES: (1993 - 2003)
CERGOS: (1998 - 2004)
NECTIS: (2004 - 2014)

💡

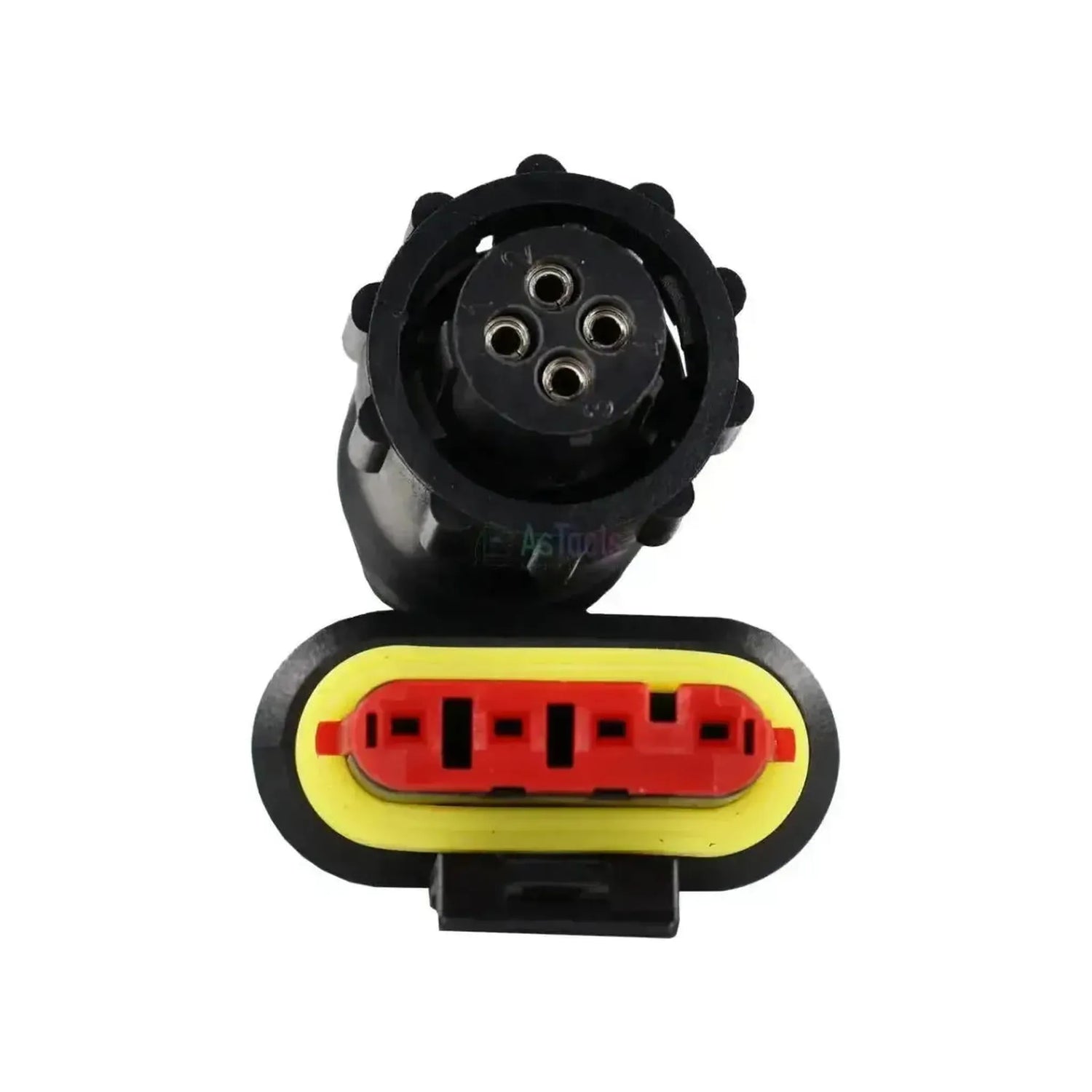

Užitečné informace: Strana stroje se skládá ze dvou zásuvek v kabině, které rozlišujete podle jejich tvaru: plochá zásuvka s červeným pouzdrem kontaktu a žlutou těsnicí maticí a kulatá černá zásuvka se žebrovanou spojovací maticí. Stejná řada traktorů je také vybavena 14kolíkovým konektorem (JDC525A). Před objednáním si ověřte na samotném traktoru, který konektor má.

Obsah balení

1x Jaltest (JDC519A) | Claas/Renault 4+4kolíkový OBD – 16kolíkový OBD2 Adaptérový kabel | Zemědělský stroj

Technické specifikace

Specifikace	Popis
Značka	Jaltest (Cojali)
Referenční číslo	JDC519A
Typ	Adaptérový kabel
Použití	Claas a Renault Agriculture s 4+4kolíkovým diagnostickým konektorem
Délka	28 až 30 cm
Rozhraní	Jaltest Link V8.1 a V9
Konektor na straně stroje	4+4kolíkový OBD (plochý 4kolíkový s červeným pouzdrem konektoru a kulatý 4kolíkový)

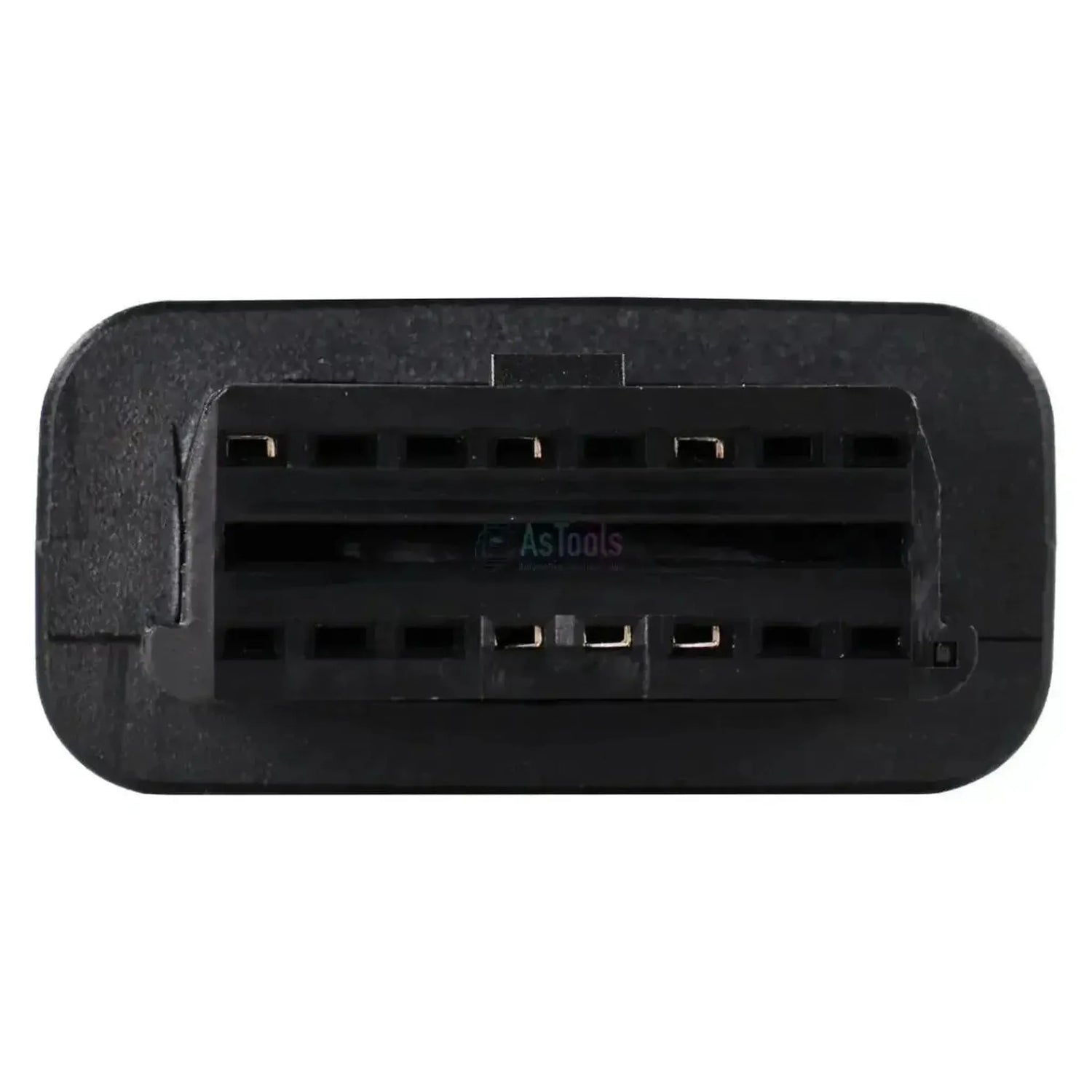

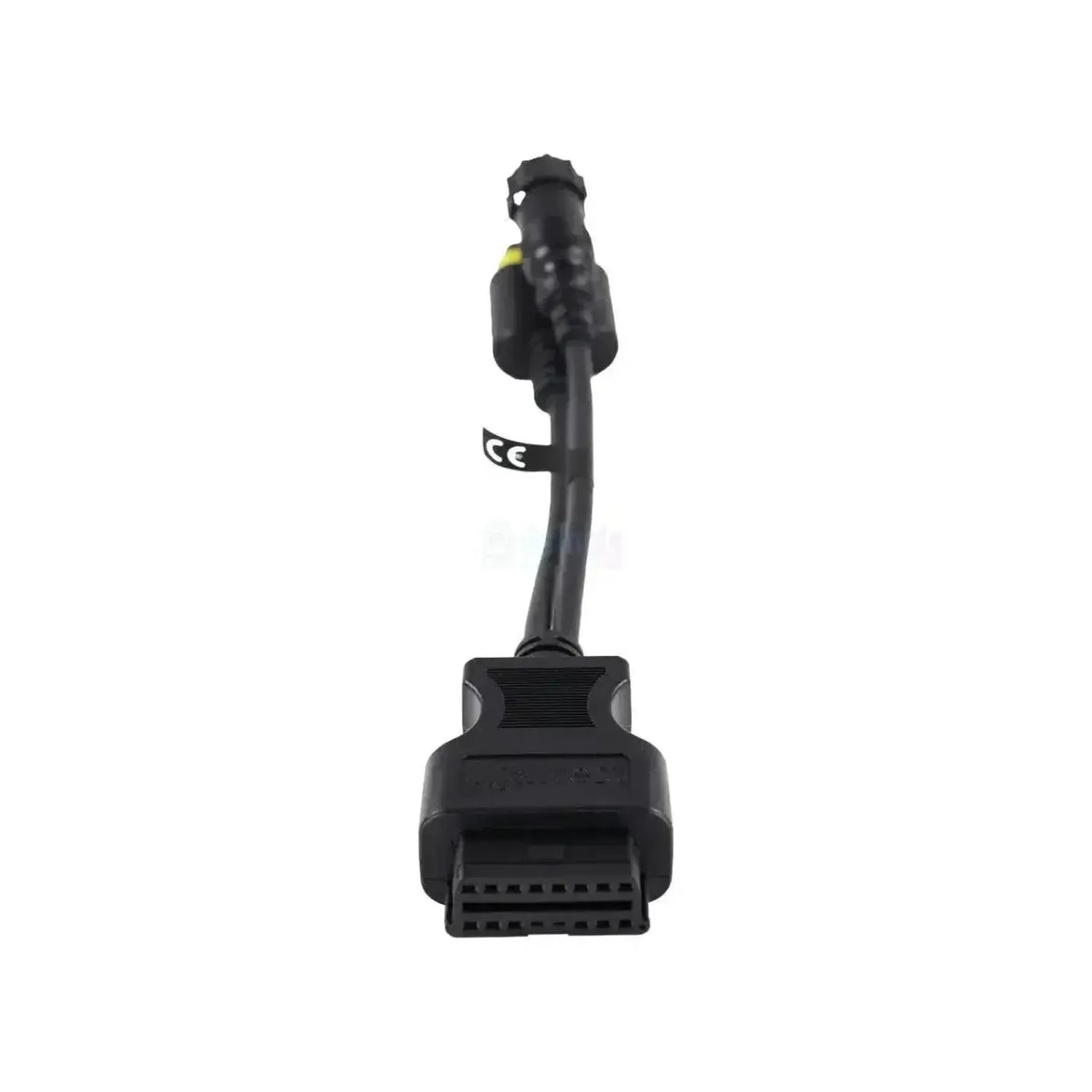

Konektor na straně rozhraní	16kolíkový OBD2
Řídicí jednotky	DE-10 (motor), QUADRISHIFT/TWINSHIFT, REVERSHIFT-B41, EHM 24 a TRAX (převodovka), ELECTROPILOT, TCE 15/25/35, TCE15T a TCE 6 (hydraulika), DBD2 (přístrojová deska)
Segment	Zemědělský stroj
Jaltest modul	Jaltest AGV (zemědělské stroje)
