Jaltest | SKU: JDC569.9

Jaltest (JDC569.9) | Curtis 4-kolíkový OBD - 26-kolíkový DB26 adaptér | Zdvihací a manipulační zařízení

Name: Jaltest (JDC569.9) | Curtis 4-kolíkový OBD - 26-kolíkový DB26 adaptér | Zdvihací a manipulační zařízení
Brand: Jaltest
SKU: JDC569.9
Price: 279.95 EUR
Availability: InStock

€279,95 včetně DPH

€231,36 bez DPH

Záruka přímo přes AsTools

Záruční případy řešíme sami, rychle a bez zprostředkování výrobce. Díky vlastnímu skladovému zásobování a technické kvalifikaci vám můžeme obvykle pomoci bez zbytečných průtahů. Pouze ve výjimečných situacích produkt přeposíláme dále dodavateli.

2 roky záruky na všechny produkty

Všechny naše produkty jsou dodávány s 2letou zárukou od výrobce. Máte tak jistotu dlouhodobé kvality a servisu.

Jednoduchý návrat zboží

Vrácení zboží si snadno vyžádáte přes svůj účet. Pošleme vám vrácenku na e-mail. Náklady na vrácení nese zákazník.

Odborný zákaznický servis

Naši odborníci jsou připraveni vám poskytnout rychlou a kvalifikovanou pomoc online i v našem kamenném obchodě. Máte otázky? Neváhejte se na nás obrátit.

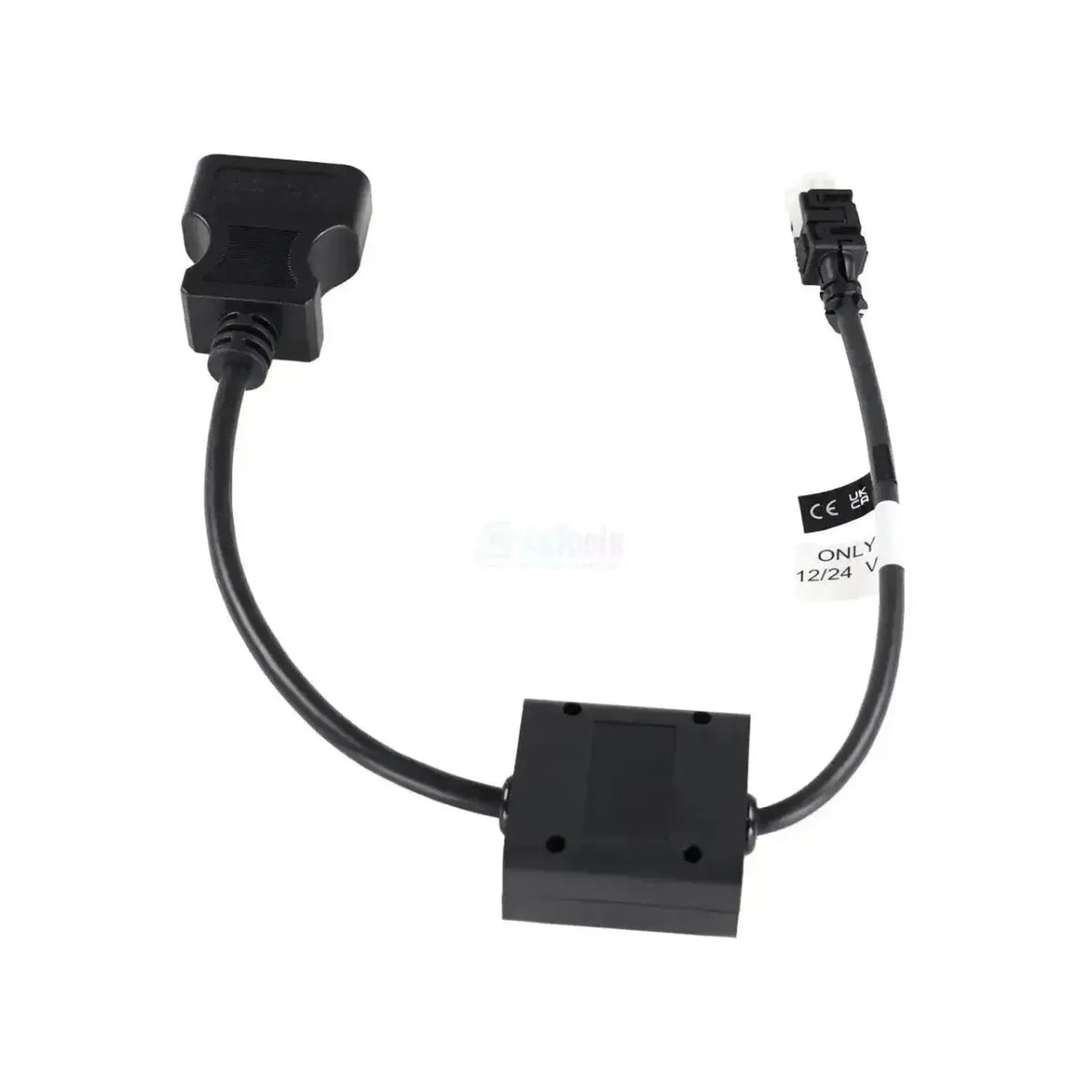

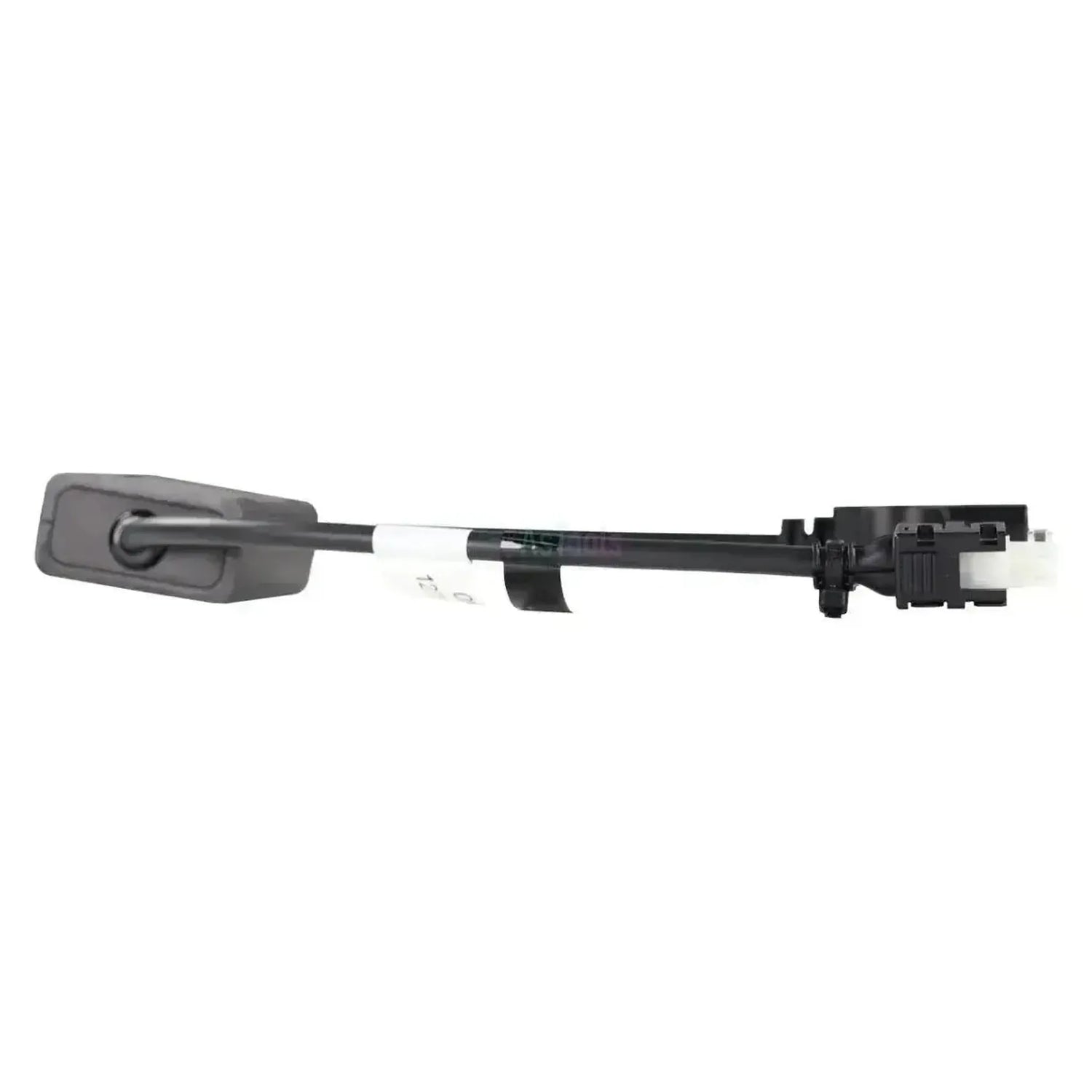

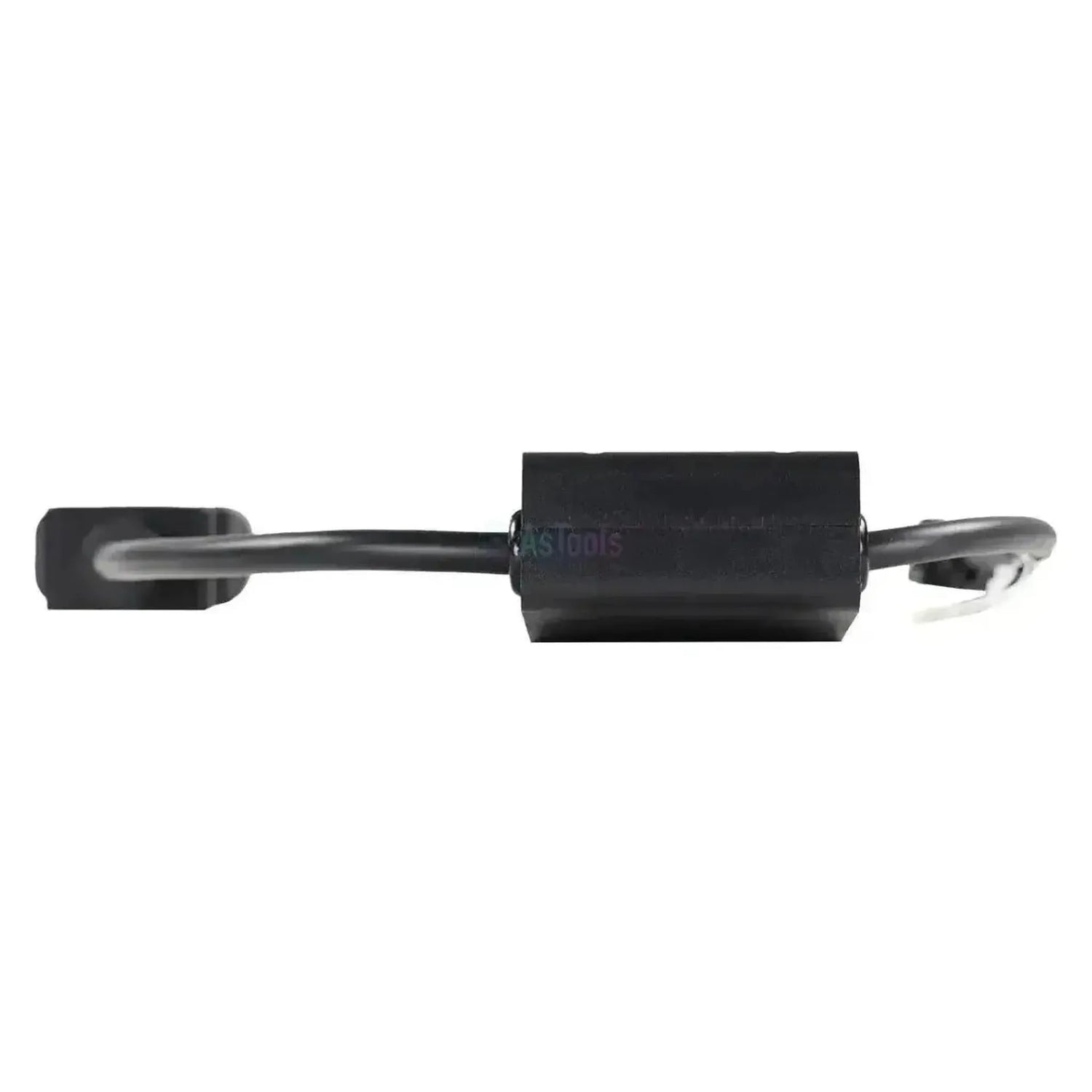

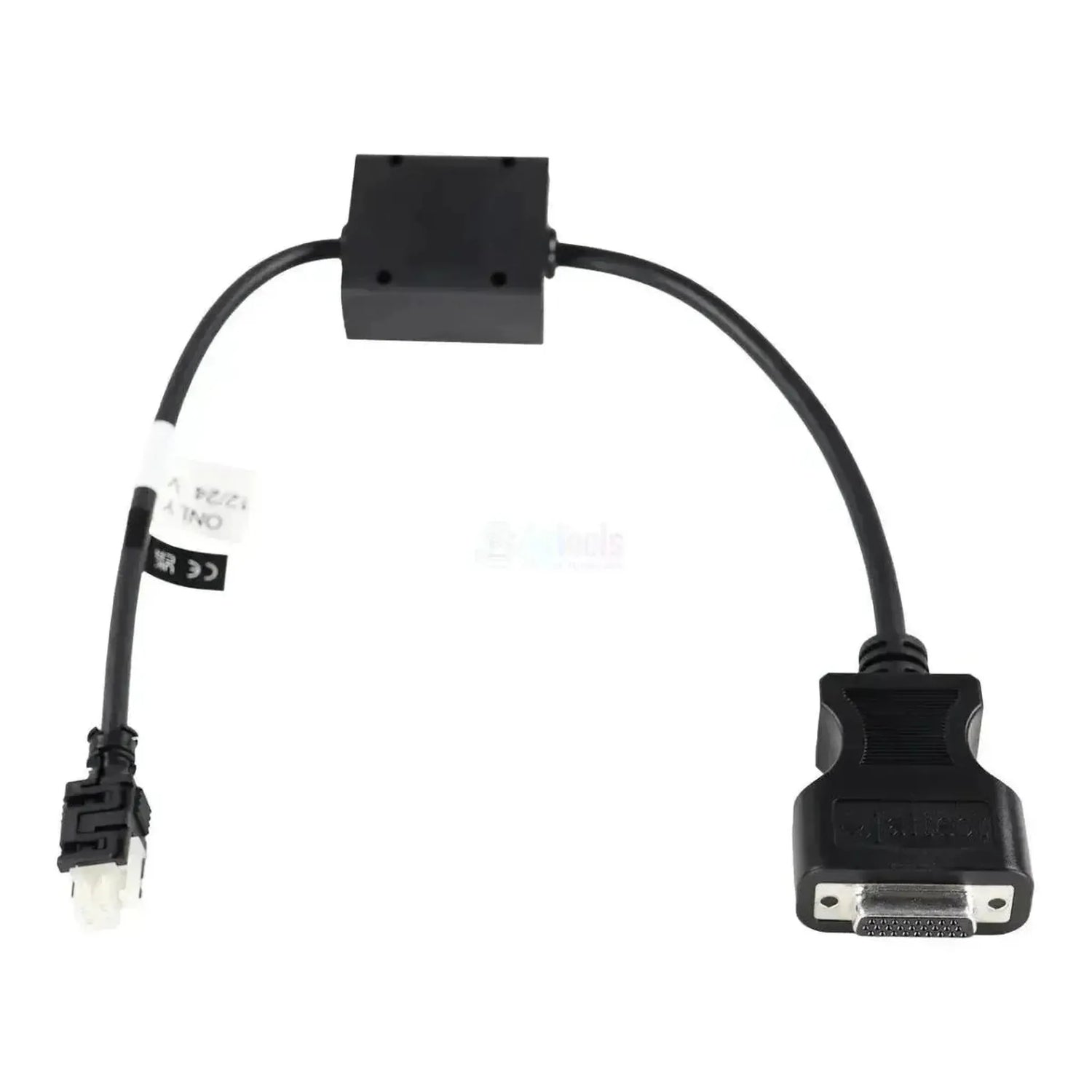

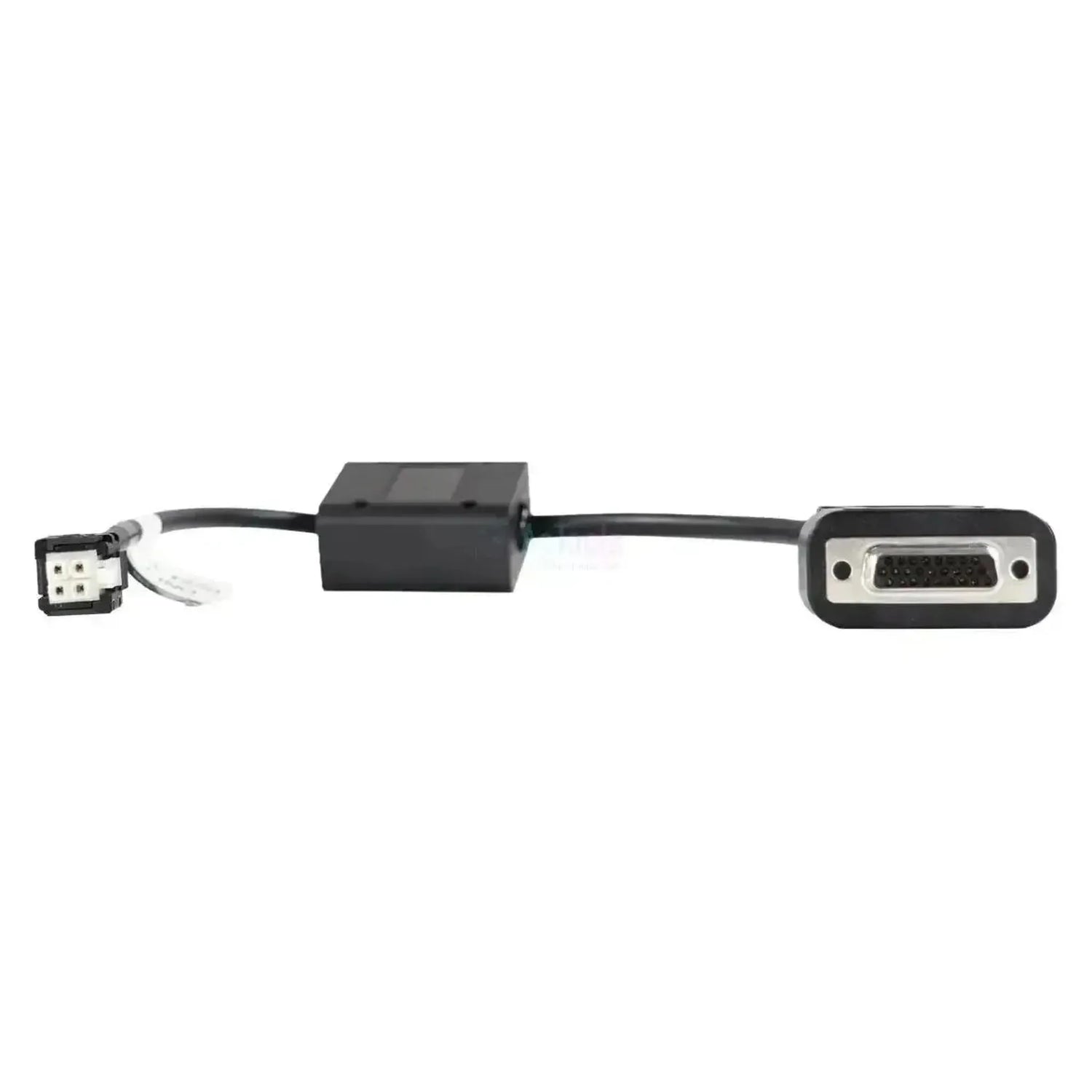

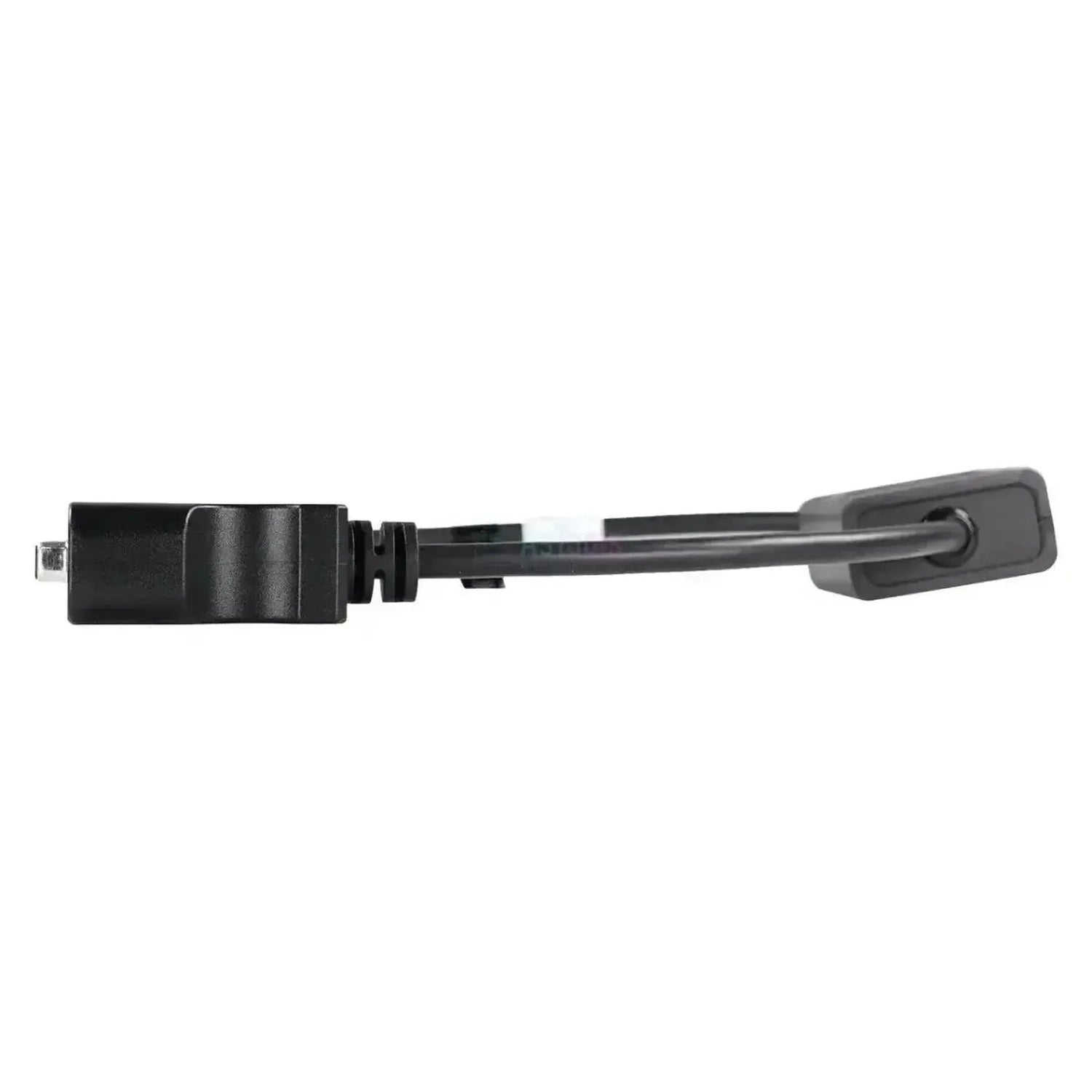

Kabel Jaltest JDC569.9 je adaptér mezi 4kolíkovou diagnostickou zásuvkou napájecího modulu Curtis a 26kolíkovým konektorem DB26 na stranu Jaltest Link. Na straně stroje se 4kolíkový konektor připojuje na ovladač Curtis, na straně rozhraní kabel vede přímo do portu DB26 Link; není potřeba žádný dodatečný 16kolíkový diagnostický kabel. Kabel je rozpoznatelný podle svého tvaru: v polovině vedení je zapískovaná černá krabička s elektronikou, 4kolíkový konektor je v černém zajišťovacím pouzdře a na kabelu vedle CE štítku najdete štítek s textem 12/24 V ONLY. Oficiální název je Diagnostický kabel pro Curtis.

Na rozdíl od JDC566.9, která má stejný popis, ale jde jen o pasivní propojení, signál zde prochází elektronickou krabičkou v kabelu. To umožňuje diagnostickému zařízení přístup k napájecímu modulu Curtis, který Jaltest vede jako Power module (CPM) se samostatným pokrytím pro každou řadu: 1212, 1220, 1228, 1230, 1232, 1236 a 1243. Sada funkcí se liší podle řady: U modelu 1243 chybí nastavení parametrů, u modelů 1212, 1232 a 1236 je součástí. Kabel spadá pod Jaltest MHE (Material Handling Equipment).

VÝHODY

✔Přímé připojení na port DB26 zařízení Jaltest Link; není potřeba žádný dodatečný 16kolíkový diagnostický kabel.

✔Sedm řad ovladačů v pokrytí: Jaltest vede napájecí moduly Curtis podle jednotlivých řad: 1212, 1220, 1228, 1230, 1232, 1236 a 1243.

✔V polovině vedení se nachází zapískovaná krabička s elektronikou; to je to, co odlišuje tento kabel od jinak podobné JDC566.9.

✔Kromě chybových kódů také měřené hodnoty a živá data z napájecího modulu a u některých řad také nastavení parametrů.

POZNÁMKY

✕U napájecích modulů Curtis řízení komponent, kalibrace a vynulování údržby nejsou zahrnuty v pokrytí.

✕Sada funkcí se liší podle řady: U modelu 1243 chybí nastavení parametrů, u modelů 1212, 1232 a 1236 je součástí.

✕Pouze pro 4kolíkový konektor Curtis v černém zajišťovacím pouzdře; pokud má váš ovladač volný bílý konektor, pak je správná JDC566.9.

✕Kabel má označení 12/24 V ONLY: určen je pro stroje s 12 nebo 24 voltovým palubním napětím.

Použití a funkčnosti

Prostřednictvím tohoto připojení přistupujete k napájecímu modulu Curtis stroje pomocí software Jaltest. Každá řada ovladače je v pokrytí vedena samostatně.

Řídící jednotky, které můžete přistupovat

Napájecí modul (CPM): Název, pod kterým Jaltest vede napájecí modul Curtis, včetně chybových kódů, měřených hodnot, živých dat a údajů samotného modulu.
Curtis 1212, 1220, 1228 a 1230: Lehčí řady ovladačů.
Curtis 1232, 1236 a 1243: Těžší řady; model 1243 má odlišnou sadu funkcí.

Co můžete dělat

Čtení a mazání kódů poruch: Čtení paměti poruch výkonového modulu a vymazání po opravě.
Zobrazení měřených hodnot: Aktuální hodnoty senzorů a vstupů ovladače.
Nastavení parametrů: U řad, u kterých to Jaltest nabízí.
Monitorování živých dat: Sledování hodnot ovladače během provozu v číslech a grafu.

Kompatibilní vozidla a použití

Rozhodující je ovladač, ne značka stroje. Tento kabel se vejde na libovolný elektricky poháněný stroj s napájecím modulem Curtis, který má 4kolíkovou diagnostickou zásuvku. Níže uvedené řady vede Jaltest MHE v pokrytí; kterou zásuvku máte na vašem ovladači, ověřte na místě.

Rozdíl oproti JDC566.9

JDC569.9 a JDC566.9 mají v dokumentaci Jaltest stejný popis a na obou stranách stejné vybavení: Na straně stroje 4kolíkový konektor Curtis, na straně rozhraní 26kolíkový DB26 zařízení Link. Co je mezi nimi, se liší. JDC566.9 je pasivní adaptér dlouhý 30 cm s volným bílým 4kolíkovým konektorem a nic víc. JDC569.9 má v polovině vedení zapískovanou krabičku s elektronikou, má označení 12/24 V ONLY a konektor je v černém zajišťovacím pouzdře. Tato krabička dělá z tohoto kabelu více než jen propojení a je to rozdíl mezi těmito dvěma. Položte obě formy vedle zásuvky na vašem ovladači, abyste viděli, která z nich se vejde.

Aplikace:

Elektrické vysokozdvižné vozíky, skladovací vozíky a zvyšovače s napájecím modulem Curtis
Řady Curtis v pokrytí Jaltest: 1212, 1220, 1228, 1230, 1232, 1236 a 1243
Rok výroby není rozhodující: Pro vnitřní dopravu neplatí povinná diagnostická zásuvka

💡

Dobré vědět: 4kolíková zásuvka patří k ovladači Curtis a nachází se v elektrickém oddělení stroje. Tato zásuvka existuje ve dvou verzích kabelů: Tato JDC569.9 s krabičkou v kabelu a konektorem v černém zajišťovacím pouzdře a pasivní JDC566.9 s volným bílým konektorem. Než se rozhodnete koupit, porovnejte obě formy se zásuvkou na vašem ovladači.

Obsah balení

1x Jaltest (JDC569.9) | Curtis 4kolíková OBD - 26kolíková DB26 adaptér | Zvedací a manipulační zařízení

Technické specifikace

Specifikace	Popis
Značka	Jaltest (Cojali)
Referenční číslo	JDC569.9
Typ	Adaptér se zapískovanou krabičkou (elektronika) v kabelu
Použití	Napájecí moduly Curtis (Power module CPM)
Délka	Neuvedeno
Připojení na straně zařízení	4kolíkový Curtis v černém zajišťovacím pouzdře
Konektor na straně rozhraní	26-pinový DB26
Rozhraní	Jaltest Link, přímé připojení na 26kolíkový port DB26
Řídicí jednotky	Napájecí modul (CPM) — řady Curtis 1212, 1220, 1228, 1230, 1232, 1236 a 1243
Segment	Zvedací a manipulační zařízení
Modul Jaltest	Jaltest MHE (Material Handling Equipment)
Vyžadováno k použití	Jaltest Link s platnou softwarovou licencí
