Jaltest | SKU: JDC506A9

Jaltest (JDC506A9) | Fendt se 4kolíkovým OBD – 16kolíkovým OBD2 adaptační kabel | Zemědělský stroj

Name: Jaltest (JDC506A9) | Fendt se 4kolíkovým OBD – 16kolíkovým OBD2 adaptační kabel | Zemědělský stroj
Brand: Jaltest
SKU: JDC506A9
Price: 94.95 EUR
Availability: InStock

€94,95 včetně DPH

€78,47 bez DPH

Záruka přímo přes AsTools

Záruční případy řešíme sami, rychle a bez zprostředkování výrobce. Díky vlastnímu skladovému zásobování a technické kvalifikaci vám můžeme obvykle pomoci bez zbytečných průtahů. Pouze ve výjimečných situacích produkt přeposíláme dále dodavateli.

2 roky záruky na všechny produkty

Všechny naše produkty jsou dodávány s 2letou zárukou od výrobce. Máte tak jistotu dlouhodobé kvality a servisu.

Jednoduchý návrat zboží

Vrácení zboží si snadno vyžádáte přes svůj účet. Pošleme vám vrácenku na e-mail. Náklady na vrácení nese zákazník.

Odborný zákaznický servis

Naši odborníci jsou připraveni vám poskytnout rychlou a kvalifikovanou pomoc online i v našem kamenném obchodě. Máte otázky? Neváhejte se na nás obrátit.

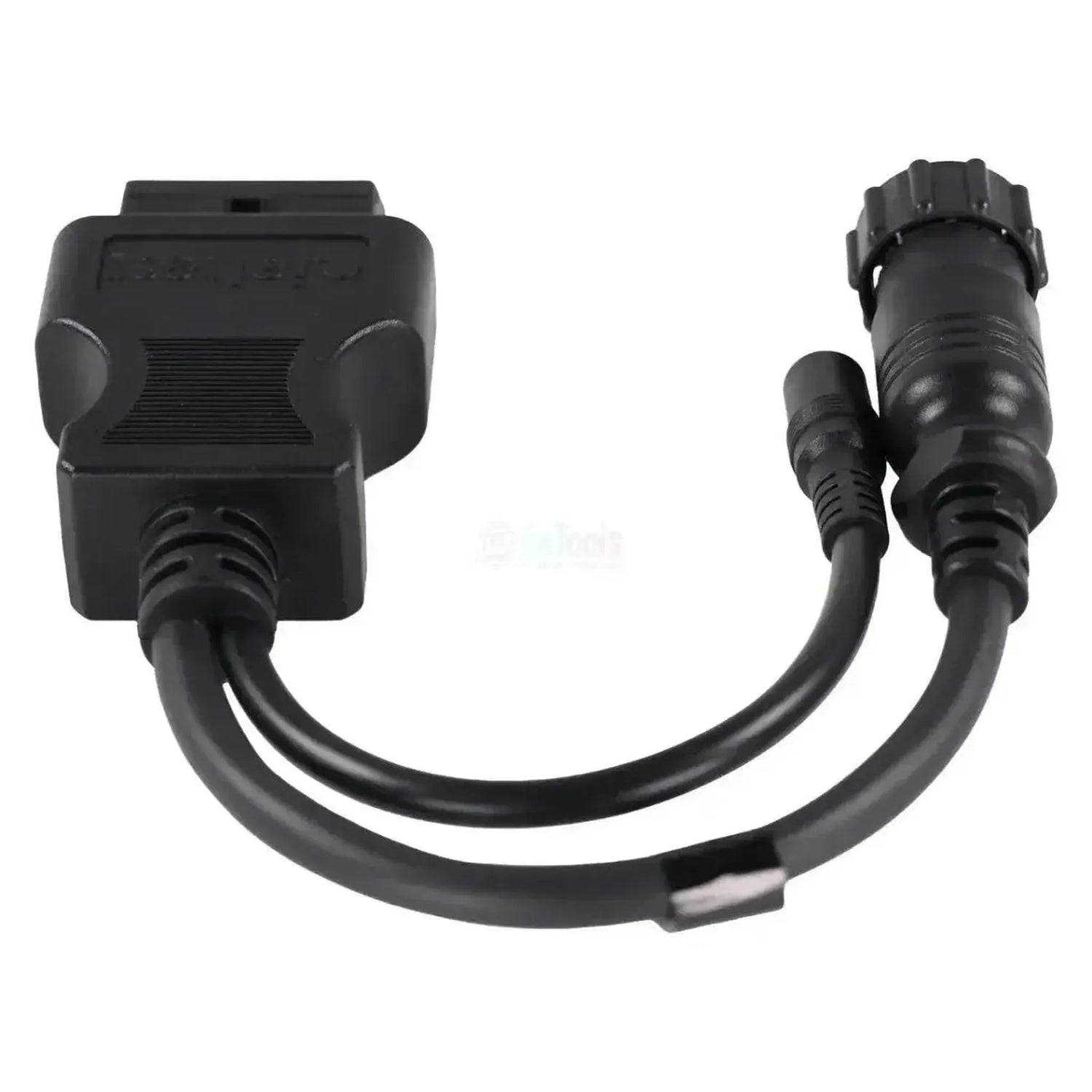

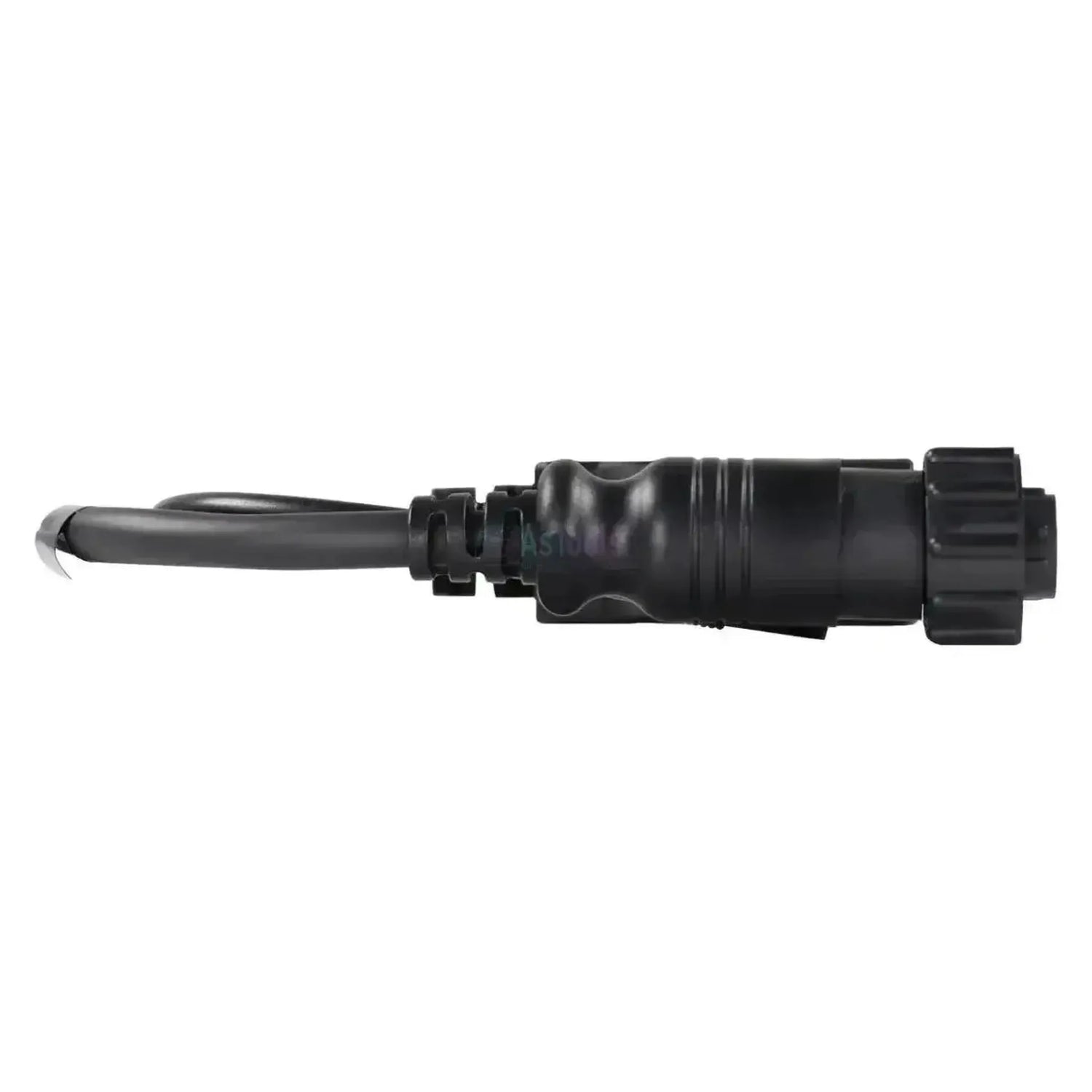

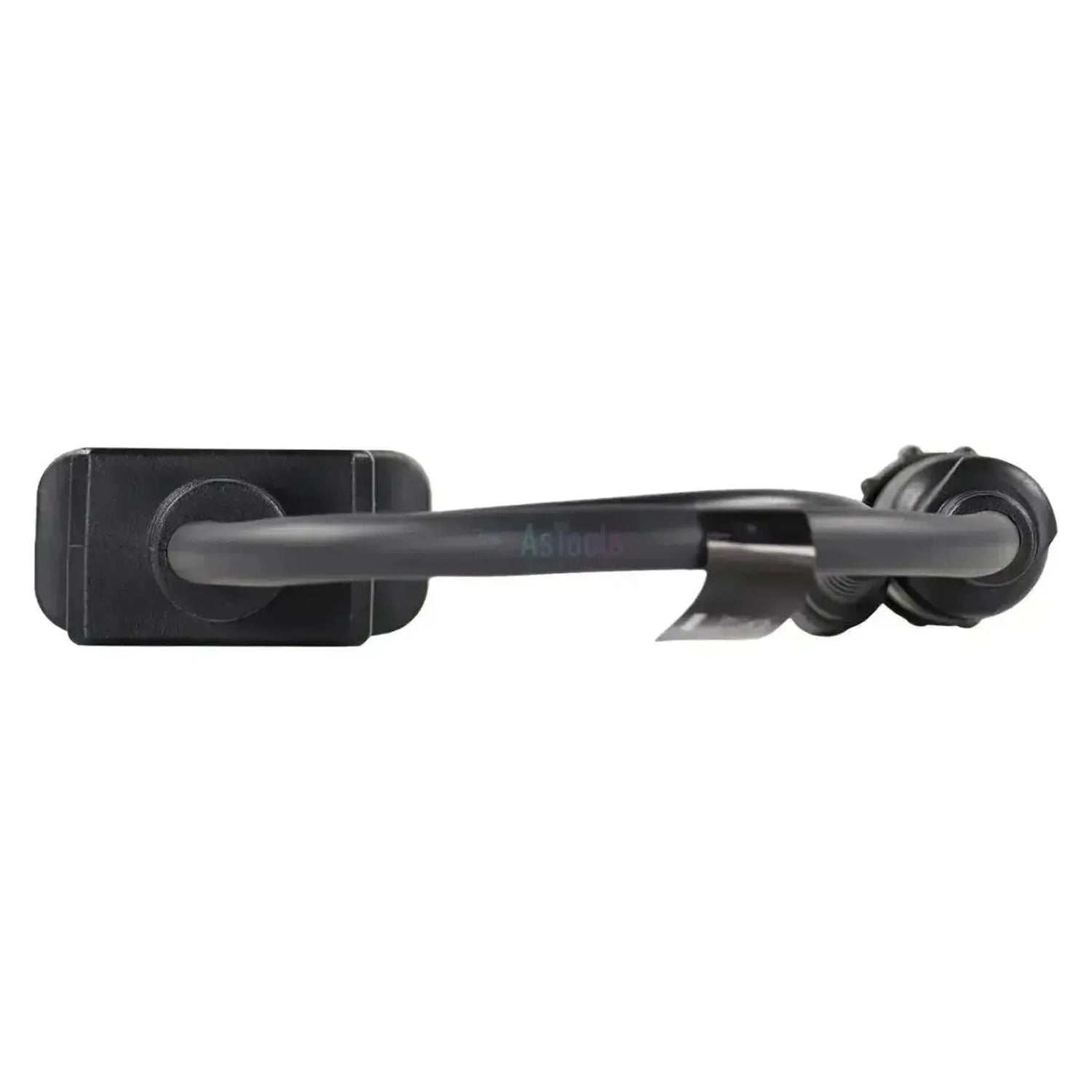

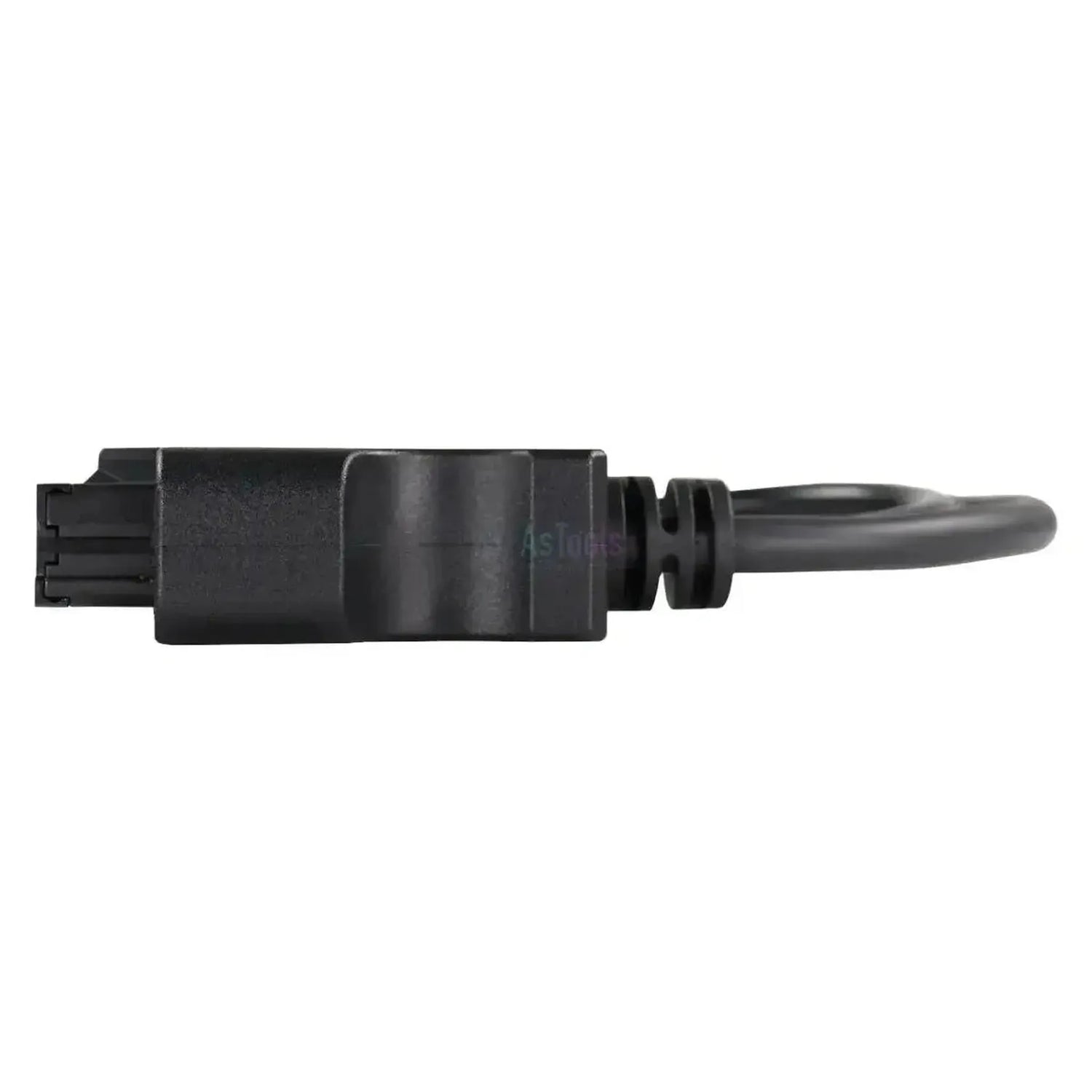

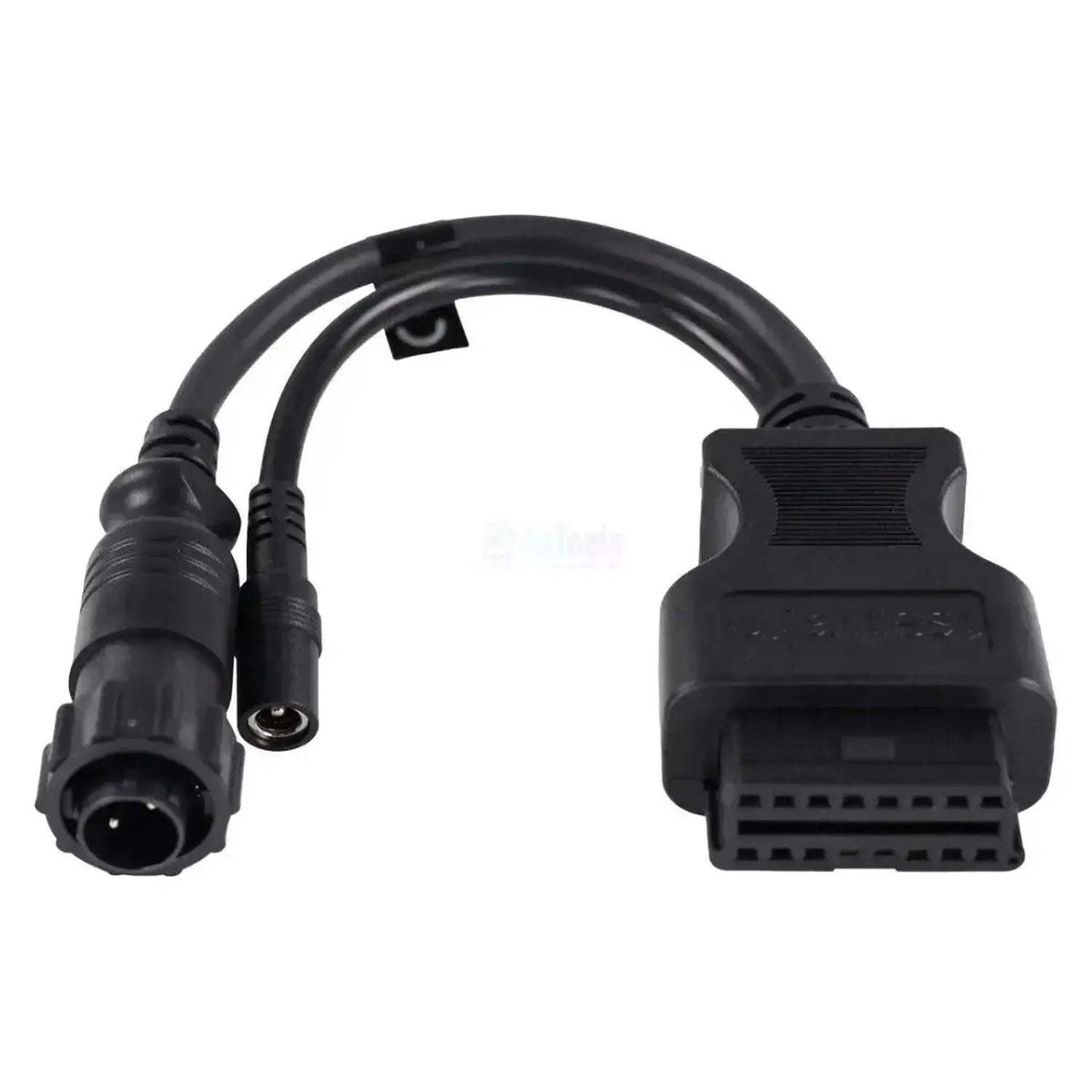

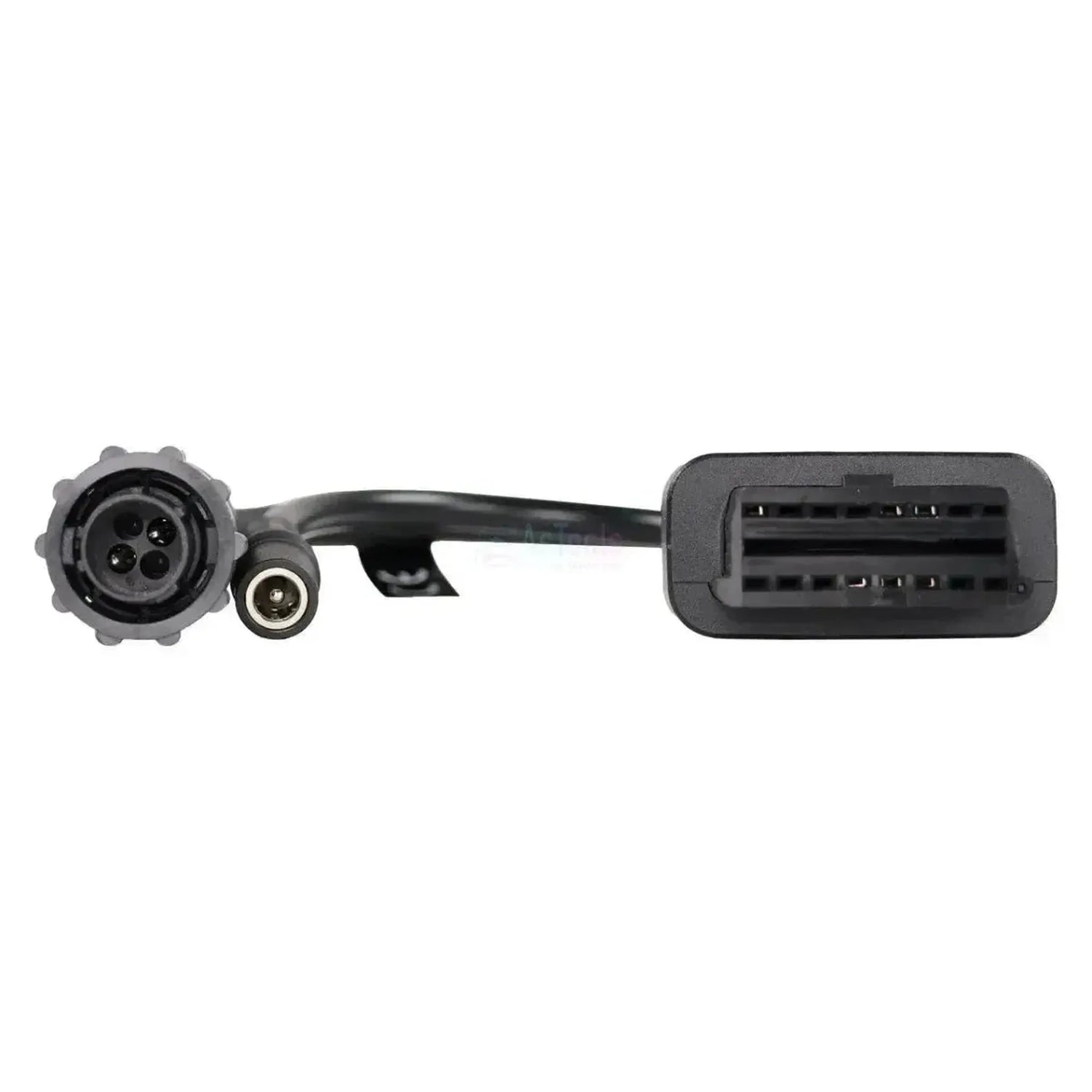

Kabel Jaltest JDC506A9 propojuje 4kolíkový diagnostický konektor traktorů Fendt s 16kolíkovým OBD2 konektorem vaší diagnostické Jaltest kabel. Na straně stroje je kulatý černý konektor s vroubkovaným zacvakávacím kroužkem, který připevníte na konektor v kabině. Za OBD2 konektorem se kabel dělí na dvě větve: jednu na kulatý konektor a jednu kratší větev, která končí kulatým konektorem napájení. Celková délka kabelu je 28 až 30 cm.

Přes tento konektor se diagnostické zařízení připojuje na diagnostickou linku Fendt a tím nejen na řídící jednotku motoru: převodovka GTR, zadní a přední hydraulika EHR a EHF a palubní počítač Comfort jsou všechny podporovány, na Xylonu navíc hnací hřídele, diferenciál a odpružená přední náprava. Na Favorit 900 dosáhnete také řídící jednotky motoru EDC MS6.4 s distribuční vstrekovací pumpou, zatímco Jaltest na Farmer 400 a Xylon 500 řídící jednotku motoru neobsluhuje. Tato verze pracuje s Jaltest Link V9 a patří do Jaltest AGV (zemědělská vozidla).

VÝHODY

✔Přístup k více než jen motoru: převodovka GTR, hydraulika EHR/EHF a palubní počítač Comfort jsou všechny podporovány.

✔Na Xylon 500 také přední a zadní hnací hřídele FPTO/RPTO, zamykání diferenciálu 4WD a odpružená přední náprava SFA.

✔Na Favorit 900 dosáhnete řídící jednotky motoru EDC MS6.4 s distribuční vstrekovací pumpou.

✔Také řízení ventilů je podporováno: ventily Rexroth na Favorit 900 a modul Valves na Farmer 400.

DŮLEŽITÁ UPOZORNĚNÍ

✕Tato verze patří k Jaltest Link V9: Pokud pracujete s Jaltest Link V8.1, toto není správný kabel.

✕Ne všechny Fendt mají řídící jednotku motoru v rozsahu pokrytí: Na Farmer 400 a Xylon 500 Jaltest obsluhuje převodovku, hydrauliku a hnací hřídele, ale ne řídící jednotku motoru.

✕Jednotka vlastní diagnostiky v přístrojovém štítu (Vehicle Check Up) je v seznamu pokrytí, ale nenabízí žádné diagnostické funkce.

✕Pouze pro 4kolíkový konektor Fendt: Fendt používá také další diagnostické konektory, a kulatý konektor se zacvakávacím kroužkem poznáte na samotném stroji.

Použití a funkcionality

Přes toto 4kolíkové připojení přistupujete software Jaltest k řídícím jednotkám traktoru. Které jednotky jsou dostupné, se liší podle série a provedení. Níže uvedené jednotky pocházejí z pokrytí Fendt v Jaltest AGV.

Řídící jednotky, ke kterým lze přistupovat

Řízení motoru EDC MS6.4, distribuční vstrekovací pumpa: Elektronické řízení motoru řady Favorit 900.
Převodovka GTR: Řídící jednotka převodu; přítomna na téměř všech 4kolíkových provedeních Fendt.
Palubní počítač Comfort: Centrální počítač pro komfortní a karoseryjní funkce.
Hydraulika EHR a EHF: Zadní a přední zařízení pro zvedání.
Hydraulika ventily Rexroth: Ovládání vnějších hydraulických ventilů na Favorit 900.
Elektronický modul Valves: Řízení ventilů na Farmer 400.
Hnací hřídel FPTO a RPTO: Přední a zadní hnací hřídel Xylon 500.
Hnací řetězec 4WD: Čtyřkolka pohon a zamykání diferenciálu Xylon 500.
Odpružení SFA: Řízení pružení odpružené přední nápravy na Xylon 500.

Co můžete dělat

Čtení a mazání chybových kódů: Čtení chybové paměti řídící jednotky s popisem zjištěné poruchy.
Zobrazení naměřených hodnot: Aktuální hodnoty senzorů, které řídící jednotka spravuje, s možností nastavení alarmních limitů.

Kompatibilní vozidla a použití

Fendt používal tento 4kolíkový konektor v dlouhé řadě generací. Níže uvedené série podporuje Jaltest AGV v pokrytí, s roky výroby, kde jsou zaznamenány. Který konektor máte v kabině, poznáte na samotném stroji.

Rozhodující je konektor, ne model. Tento kabel vyhovuje každému traktoru Fendt s 4kolíkovým diagnostickým konektorem.

Fendt:

Fendt Favorit řada 900
Fendt Favorit řada 800
Fendt Favorit řada 700
Fendt Favorit řada 500: (1993 – 1999)
Fendt Farmer řada 400: (1999 – 2006)
Fendt Xylon řada 500: (1995 – 2004)
Fendt 700 Vario řada: (2006 – 2023)
Fendt 900 Vario řada: (2002 – dosud)

💡

Důležité: 4-kolíkový konektor se nachází v kabině. Zemědělské stroje nemají zákonnou povinnost OBD, a proto Fendt používá tuto proprietární zásuvku po mnoho modelových let. Před objednáním si ověřte na stroji samotném: jedná se o kulatou černou zásuvku se vroubkovaným těsnicím kroužkem.

Obsah balení

1x Jaltest (JDC506A9) | Fendt 4-kolíkový OBD – 16-kolíkový OBD2 Propojovací kabel | Zemědělský stroj

Technické údaje

Charakteristika	Popis
Značka	Jaltest (Cojali)
Referenční číslo	JDC506A9
Typ	Propojovací kabel (se samostatnou napájecí větví)
Použití	Fendt Favorit, Farmer a Xylon (4-kolíkový konektor)
Konektor na straně stroje	4-kolíkový OBD, kulatá černá zásuvka se vroubkovaným těsnicím kroužkem
Konektor na straně rozhraní	16-kolíkový OBD2, se samostatnou větví k propojovací zásuvce
Délka	28 až 30 cm
Rozhraní	Jaltest Link V9
Řídicí jednotky	EDC MS6.4 (motor), GTR (převodovka), Comfort (palubní počítač), EHR a EHF (zvedací zařízení), Rexroth Valves a Valves (řízení ventilů), FPTO a RPTO (závěs), 4WD, SFA (zavěšení)
Segment	Zemědělský stroj
Modul Jaltest	Jaltest AGV (zemědělské stroje)
Součást sady kabelů	AGV-sada kabelů (70002003)
