Jaltest | SKU: JDC559A

Jaltest (JDC559A) | Adaptační kabel Haulotte 6+6-pinový OBD - 16-pinový OBD2 | Plošinové výtyčky a pohyblivé pracovní plošiny

Name: Jaltest (JDC559A) | Adaptační kabel Haulotte 6+6-pinový OBD - 16-pinový OBD2 | Plošinové výtyčky a pohyblivé pracovní plošiny
Brand: Jaltest
SKU: JDC559A
Price: 137.95 EUR
Availability: InStock

€137,95 včetně DPH

€114,01 bez DPH

Záruka přímo přes AsTools

Záruční případy řešíme sami, rychle a bez zprostředkování výrobce. Díky vlastnímu skladovému zásobování a technické kvalifikaci vám můžeme obvykle pomoci bez zbytečných průtahů. Pouze ve výjimečných situacích produkt přeposíláme dále dodavateli.

2 roky záruky na všechny produkty

Všechny naše produkty jsou dodávány s 2letou zárukou od výrobce. Máte tak jistotu dlouhodobé kvality a servisu.

Jednoduchý návrat zboží

Vrácení zboží si snadno vyžádáte přes svůj účet. Pošleme vám vrácenku na e-mail. Náklady na vrácení nese zákazník.

Odborný zákaznický servis

Naši odborníci jsou připraveni vám poskytnout rychlou a kvalifikovanou pomoc online i v našem kamenném obchodě. Máte otázky? Neváhejte se na nás obrátit.

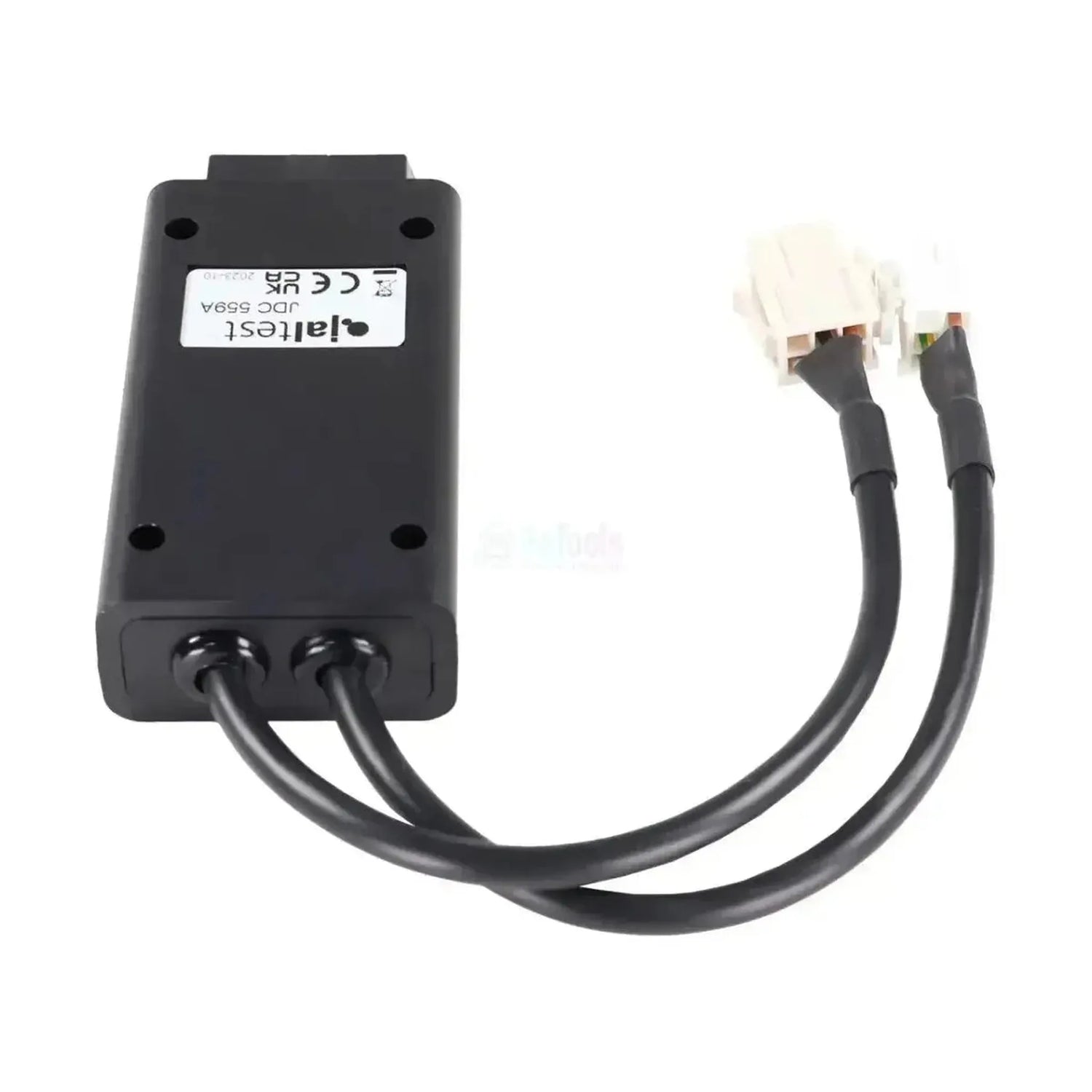

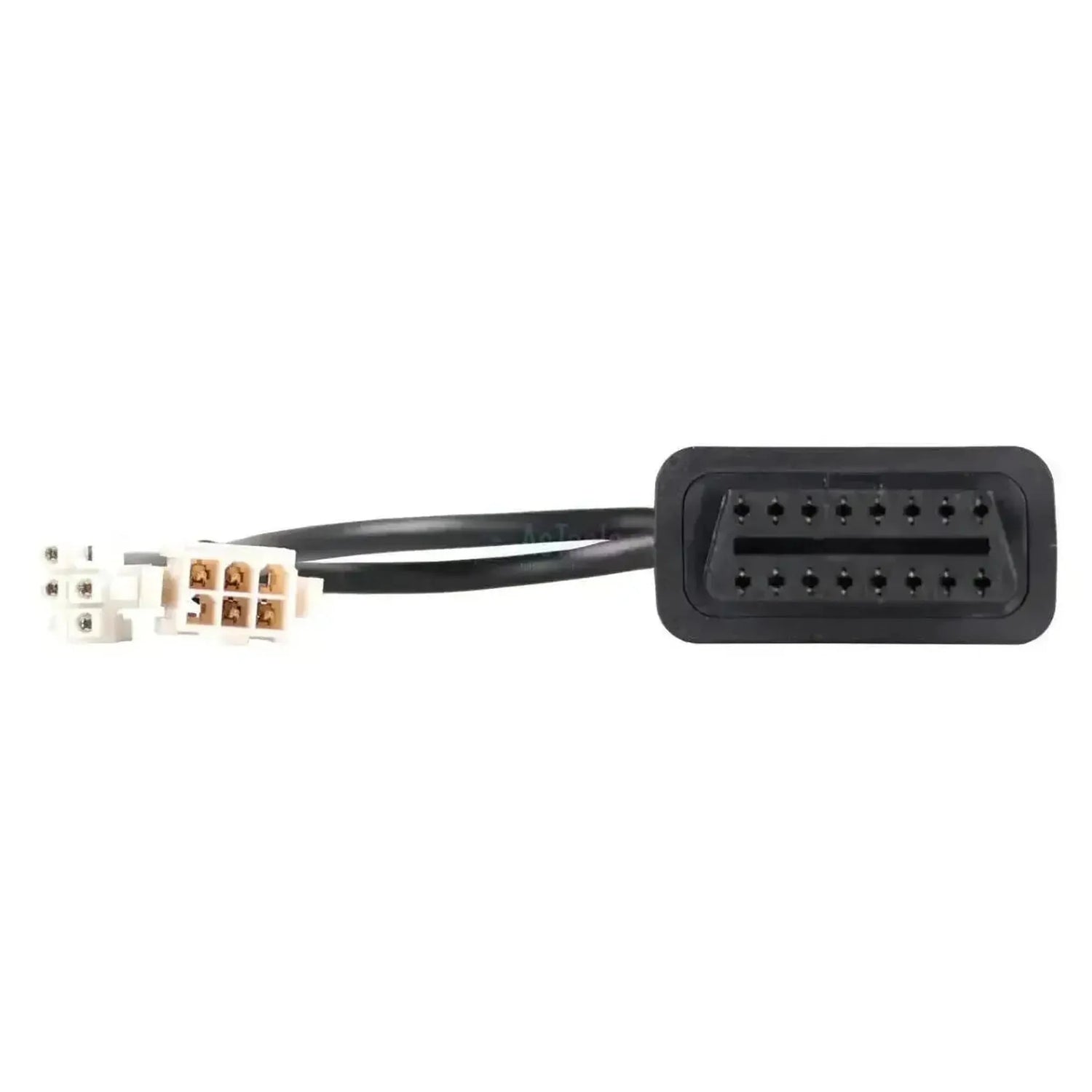

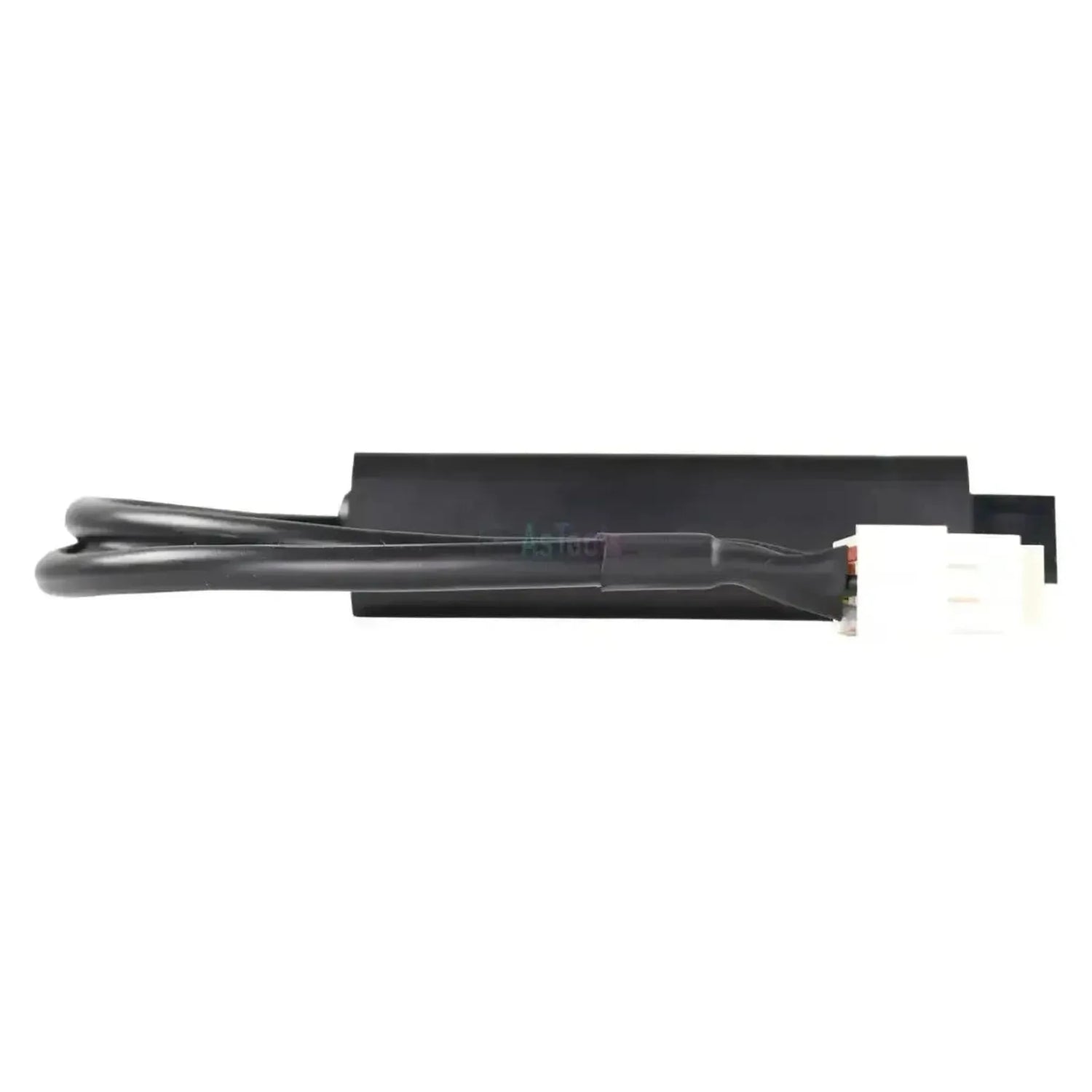

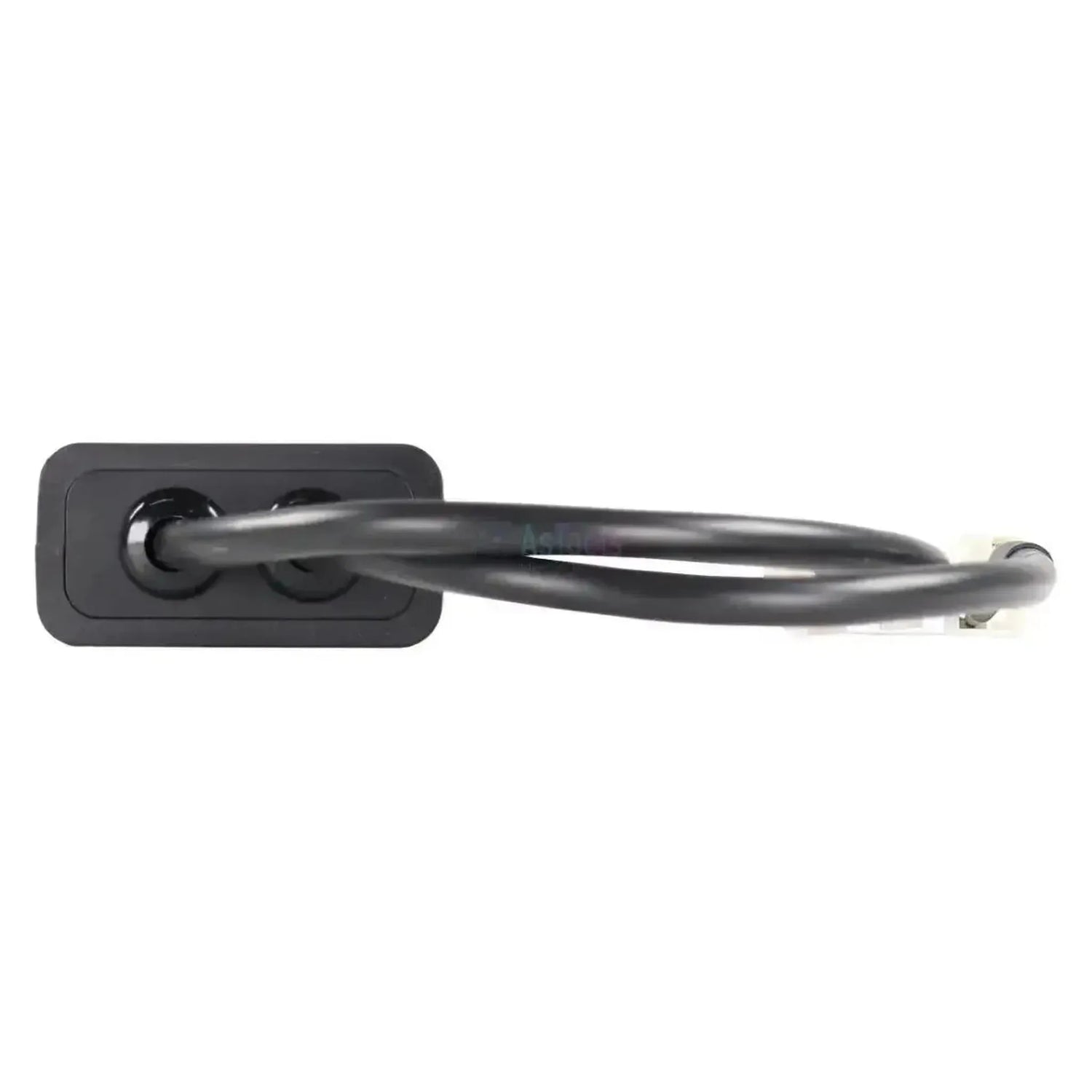

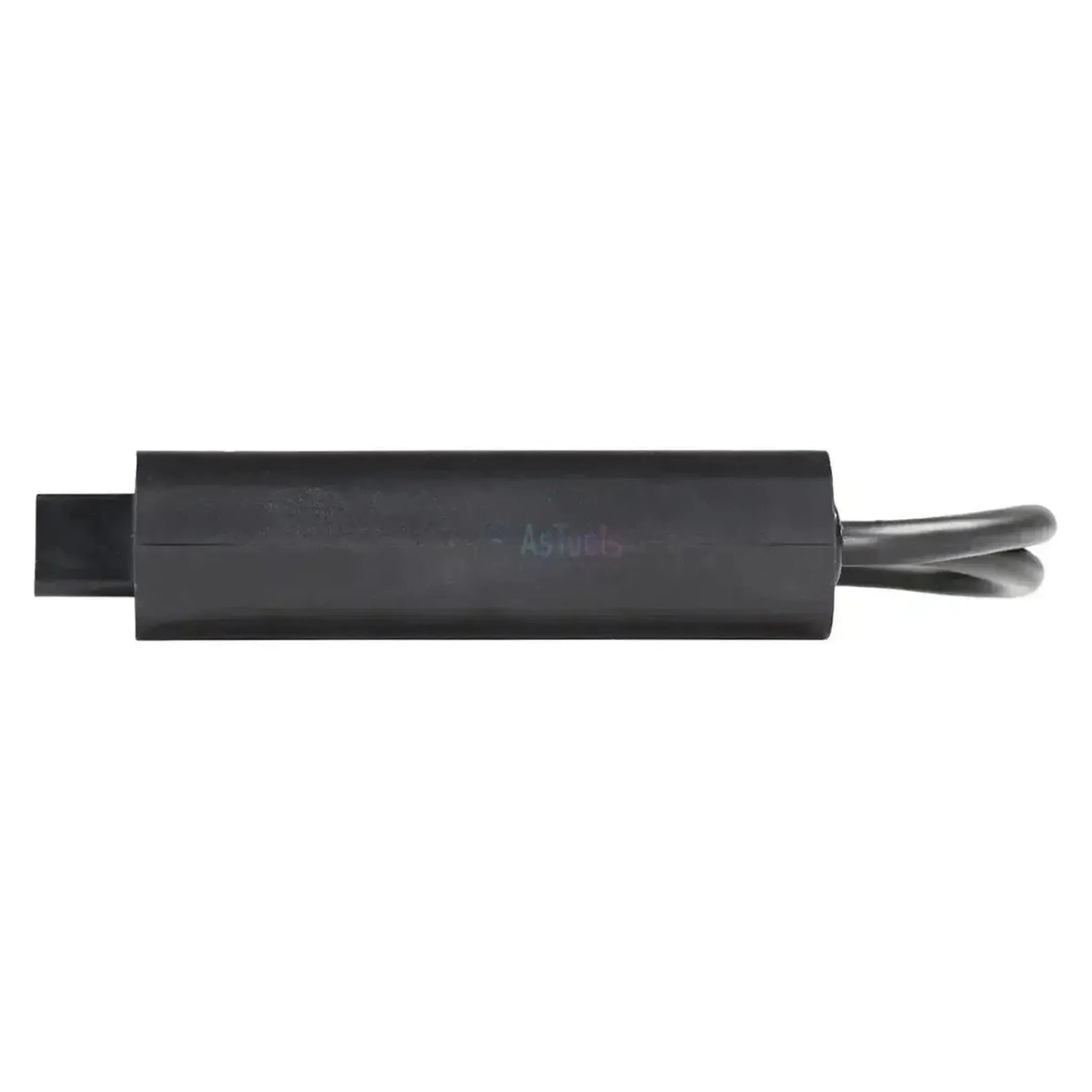

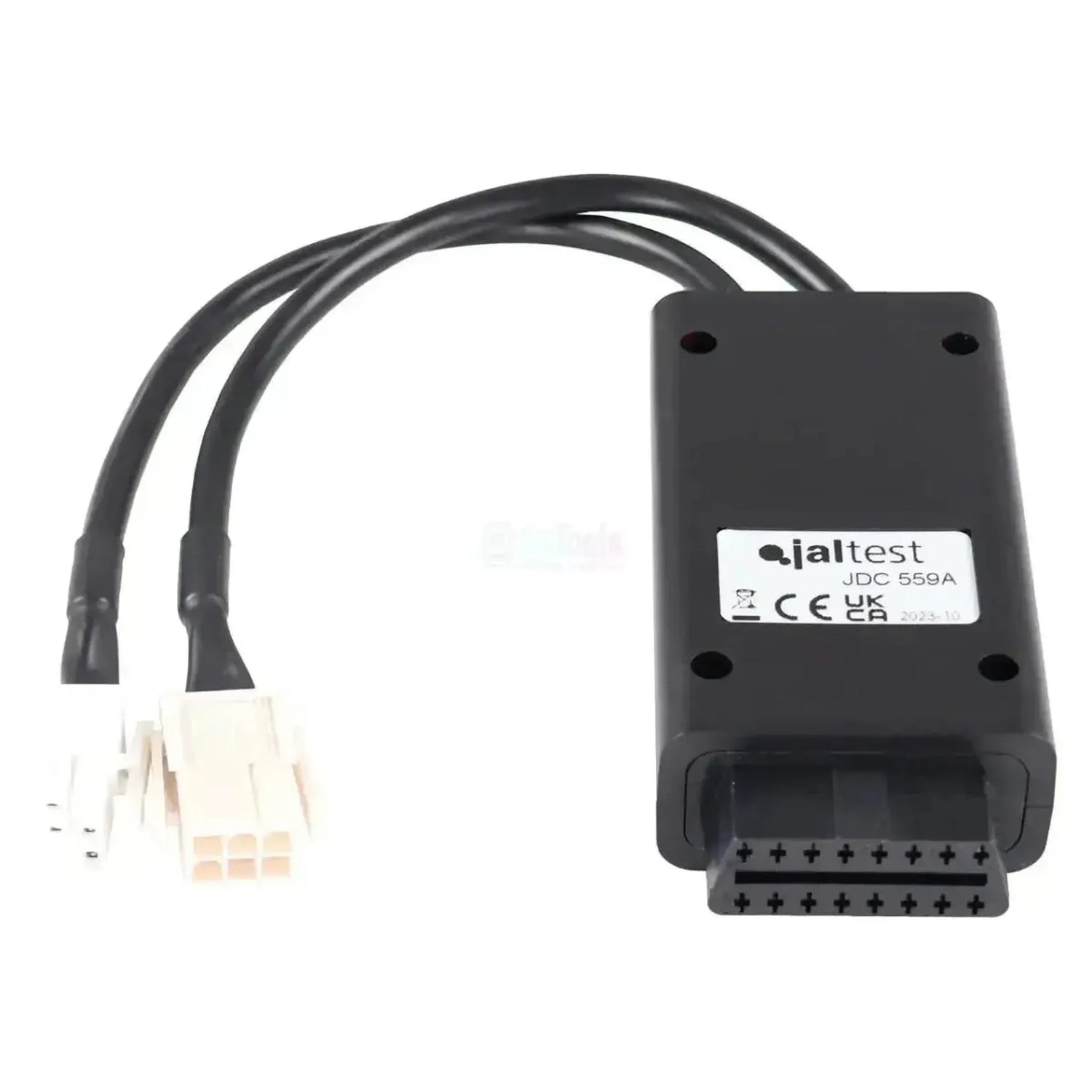

Adaptér Jaltest JDC559A propojuje diagnostický konektor 6+6 pinů pracovních plošin a teleskopických jeřábů Haulotte s 16-pinovým OBD2 vstupem vaší diagnostické kabely Jaltest. Bezprostředně za konektorem OBD2 se nachází černá obdélníková skříňka, ze které vycházejí dvě větvě, každá s bílým 6-pinovým konektorem uspořádaným ve dvou řadách po třech. Tyto dva konektory tvoří spárovanou dvojici: jeden má dutinkové kontakty, druhý pin. Kabel je dlouhý 30 cm.

Při zapojení obou větví se software Jaltest připojuje k řídícím jednotkám bez nutnosti přepojování. Jedná se o hydraulické řízení HYDRAULICS v provedení jak CAN, tak staršího RS232, motorové řízení ECM Kohler včetně Stage V verze, a na řadě HA také E-CDIS motorů Kubota. Na jeřábech řady HTL je pokryta pouze řídící jednotka Kohler. Kabel pracuje s Jaltest Link V8.1 i V9 a spadá pod modul Jaltest MHE.

VÝHODY

✔Oba 6-pinové konektory v jednom kabelu, takže během diagnostiky nemusíte přepojovat.

✔Přístup k hydraulickému řízení HYDRAULICS v provedení CAN i staršího RS232, tedy napříč více generacemi strojů.

✔Pokrývá motorové řízení ECM Kohler včetně Stage V verze novějších strojů.

✔Na pracovních plošinách HA také řízení E-CDIS motorů Kubota a kompatibilní s Link V8.1 i V9.

POZNÁMKY

✕Na jeřábech řady HTL je pokryta pouze řídící jednotka Kohler; E-CDIS zde není dostupná.

✕Verze RS232 řízení HYDRAULICS patří ke starším strojům; které z těchto dvou verzí je na vašem stroji, určí, co uvidíte.

✕Pouze pro 6+6pinový konektor Haulotte. Stroje Haulotte s jedním 4pinovým konektorem spadají pod JDC549.9, který má na straně rozhraní místo OBD2 26pinový DB26 konektor.

✕Kabel je s délkou 30 cm krátký, takže budete pracovat blízko ovládacího panelu.

Použití a funkčnosti

Prostřednictvím tohoto dvojitého propojení získáváte přístup software Jaltest k řídícím jednotkám stroje. Jaké systémy jsou přítomné, se liší podle řady a motorisace: pracovní plošiny mají více vybavení než jeřáby HTL. Následující jednotky pocházejí z pokrytí MHE v Jaltest.

Řídící jednotky, které můžete přistupovat

HYDRAULICS (CAN), hydraulický systém: Hydraulické řízení stroje na sběrnici CAN.
HYDRAULICS (RS232), hydraulický systém: Stejné řízení na starších strojích se sériovým připojením.
ECM Kohler, dieselové řízení motoru s přímým vstřikováním: Řízení motorů Kohler s common rail.
ECM Kohler (Stage V), dieselové řízení motoru s přímým vstřikováním: Stage V verze stejného řízení motoru.
E-CDIS, dieselové řízení motoru s přímým vstřikováním: Řízení motorů Kubota na řadě HA.

Co můžete dělat

Čtení a mazání chybových kódů: Čtení paměti chyb řídící jednotky s popisem zjištěné poruchy.
Zobrazení měřených hodnot: Aktuální hodnoty senzorů připojených k řídící jednotce v číselné podobě i v grafickém znázornění.
Sledování údržby: Intervaly údržby a provedené práce se zprávou o servisu.
Provádění dalších akcí: Další procedury, které Jaltest nabízí pro každou řídící jednotku, pokud jsou pro systém dostupné.

Kompatibilní vozidla a použití

Rozhodující je konektor, nikoli model. Tento kabel se hodí na každý stroj Haulotte, kde je připojení u ovládacího panelu provedeno jako 6+6pinová souprava. Následující řady jsou pokryty v pokrytí MHE v Jaltest; pro pracovní plošiny a jeřáby neplatí povinnost OBD, proto se toto řešení vyskytuje také na novějších Haulottes. Stroje s jedním 4pinovým konektorem spadají pod JDC549.9.

Haulotte:

Řada HA: HA 12 až HA 80, koloová pracovní plošina.
Řada H: H 12 až H 43, nůžková pracovní plošina.
Řada HT: HT 16 až HT 67, teleskopická pracovní plošina.
Řada HTL: HTL 3000 až HTL 9000, teleskopický jeřáb.
COMPACT 10 DX a COMPACT 12 DX: Nůžková pracovní plošina.
Řada STAR: STAR 6, 8 a 10, vertikální zdvihací zařízení.
OPTIMUM 8: Nůžková pracovní plošina.
SIGMA 16: Teleskopická pracovní plošina.

💡

Dobré vědět: Dva bílé 6pinové konektory tvoří spárovanou dvojici, jeden s dutinkovými kontakty a druhý s piny. Před objednáním si ověřte na samotném stroji, jak je připojení u ovládacího panelu provedeno.

Obsah balení

1x Adaptér Jaltest (JDC559A) | Haulotte 6+6pinový OBD na 16pinový OBD2 kabel | Pracovní plošiny a jeřáby

Technické specifikace

Specifikace	Popis
Značka	Jaltest (Cojali)
Referenční číslo	JDC559A
Typ	Adaptérní kabel
Použití	Pracovní plošiny a jeřáby Haulotte
Délka	30 cm
Rozhraní	Jaltest Link V8.1 a V9
Připojení na straně zařízení	6+6pinový OBD (dva bílé konektory, spárovaná dvojice)
Přípojka na straně zařízení	16kolíkový OBD2
Řídicí jednotky	HYDRAULICS (CAN a RS232), ECM Kohler a ECM Kohler (Stage V), E-CDIS
Segment	Zvedací a manipulační zařízení
Modul Jaltest	Jaltest MHE (interní přeprava a manipulační zařízení)
