Jaltest | SKU: JDC631A

Jaltest (JDC631A) | Hidea/Parsun 6-pin OBD - 16-pin OBD2 adaptérový kabel | Motorový člun

Name: Jaltest (JDC631A) | Hidea/Parsun 6-pin OBD - 16-pin OBD2 adaptérový kabel | Motorový člun
Brand: Jaltest
SKU: JDC631A
Price: 168.95 EUR
Availability: InStock

€168,95 včetně DPH

€139,63 bez DPH

Záruka přímo přes AsTools

Záruční případy řešíme sami, rychle a bez zprostředkování výrobce. Díky vlastnímu skladovému zásobování a technické kvalifikaci vám můžeme obvykle pomoci bez zbytečných průtahů. Pouze ve výjimečných situacích produkt přeposíláme dále dodavateli.

2 roky záruky na všechny produkty

Všechny naše produkty jsou dodávány s 2letou zárukou od výrobce. Máte tak jistotu dlouhodobé kvality a servisu.

Jednoduchý návrat zboží

Vrácení zboží si snadno vyžádáte přes svůj účet. Pošleme vám vrácenku na e-mail. Náklady na vrácení nese zákazník.

Odborný zákaznický servis

Naši odborníci jsou připraveni vám poskytnout rychlou a kvalifikovanou pomoc online i v našem kamenném obchodě. Máte otázky? Neváhejte se na nás obrátit.

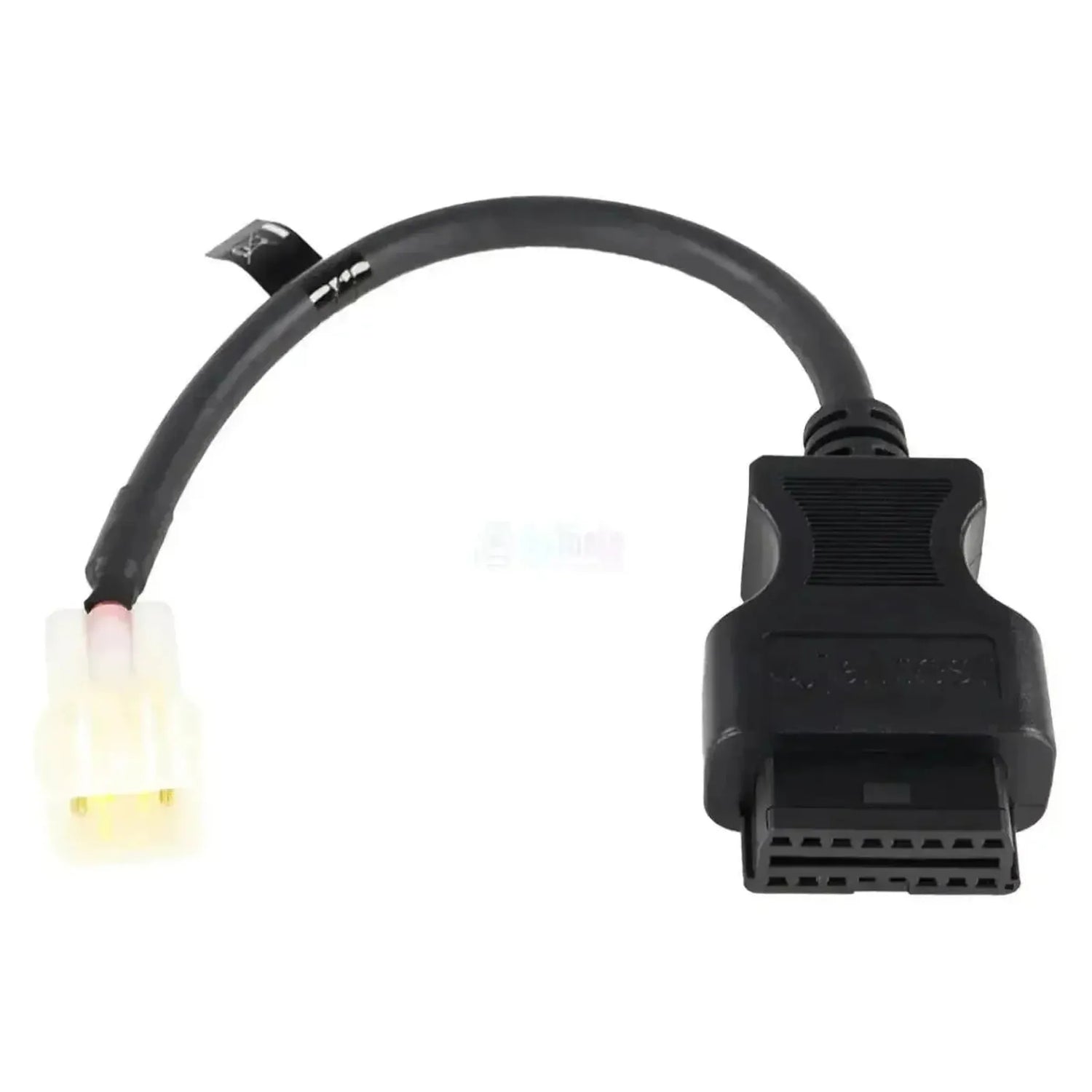

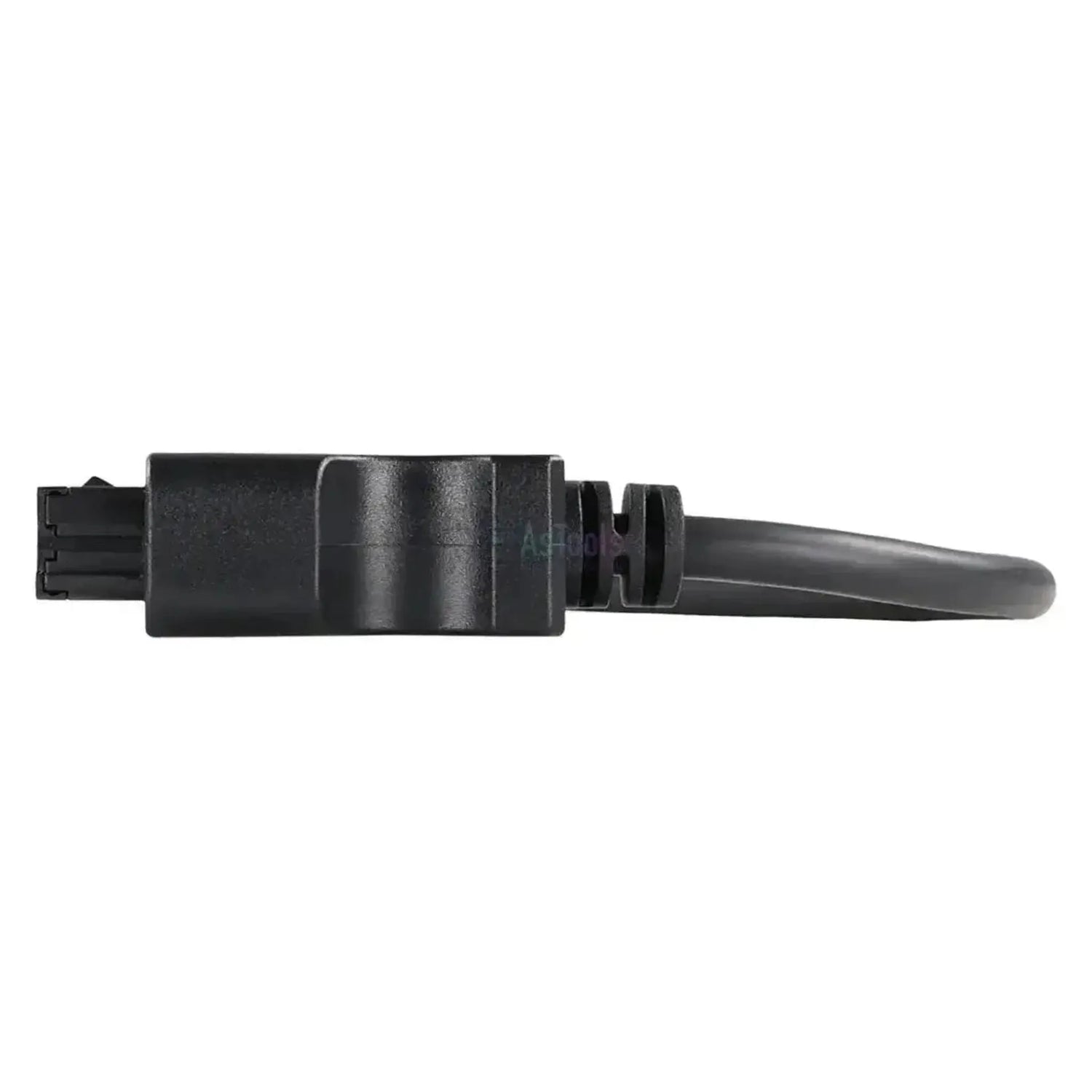

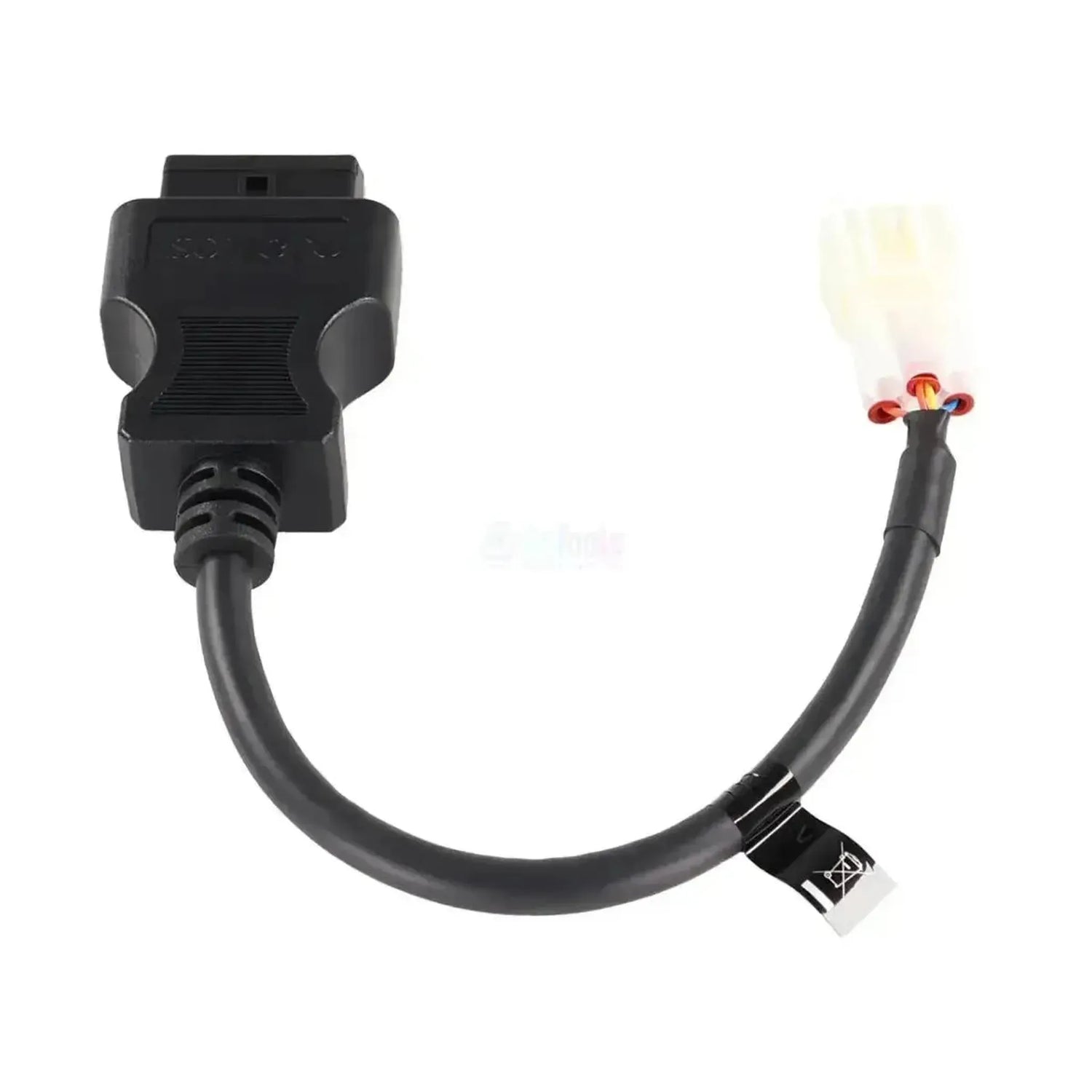

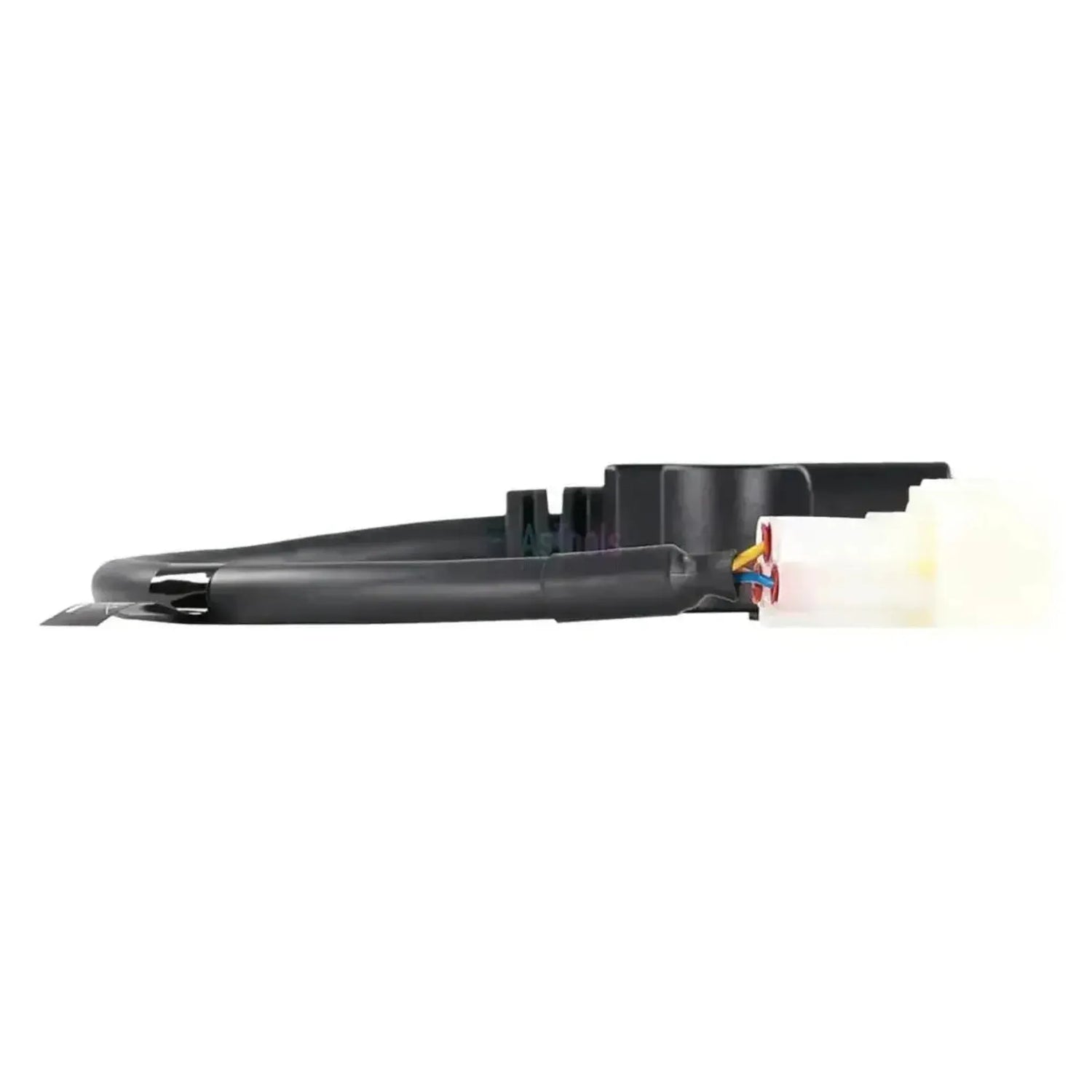

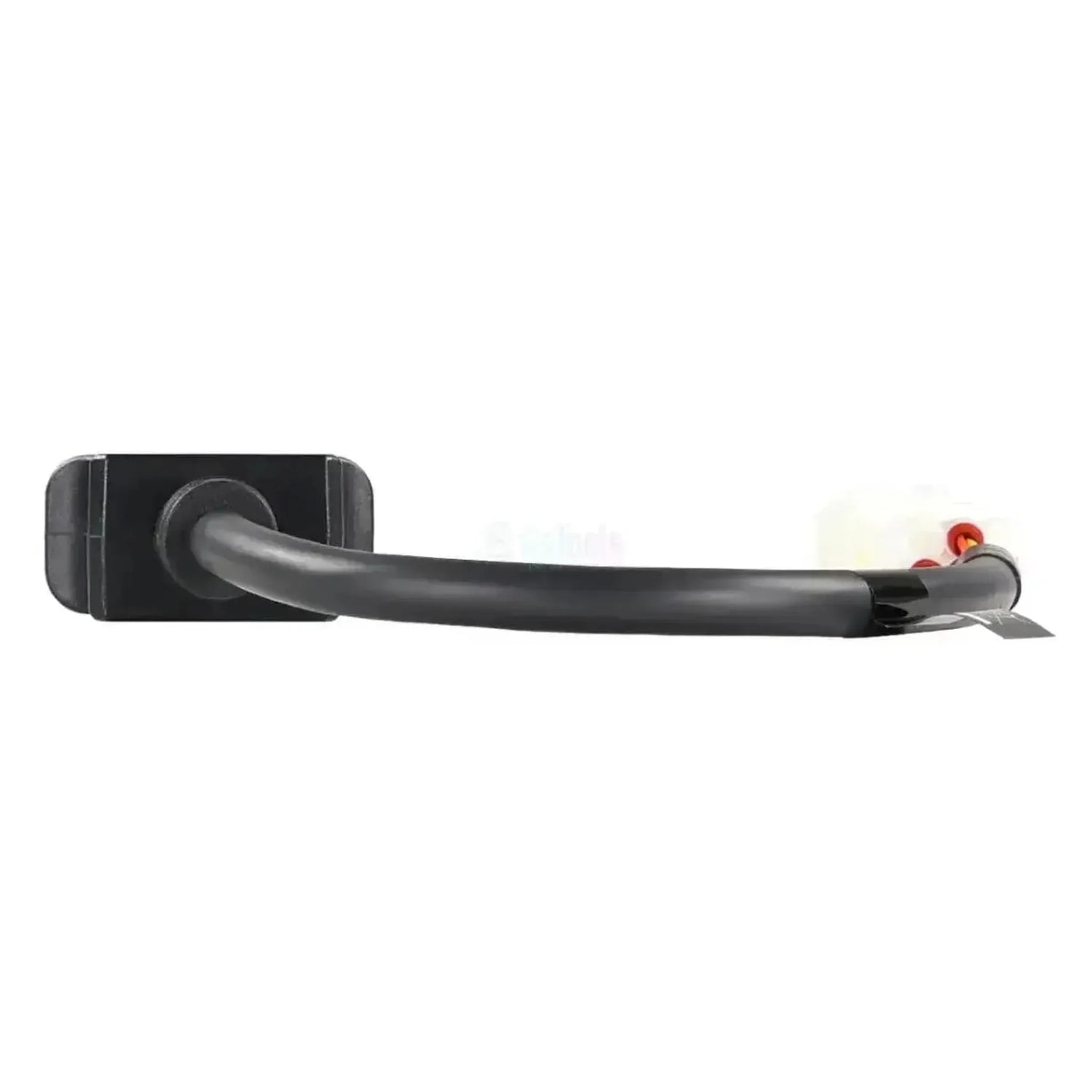

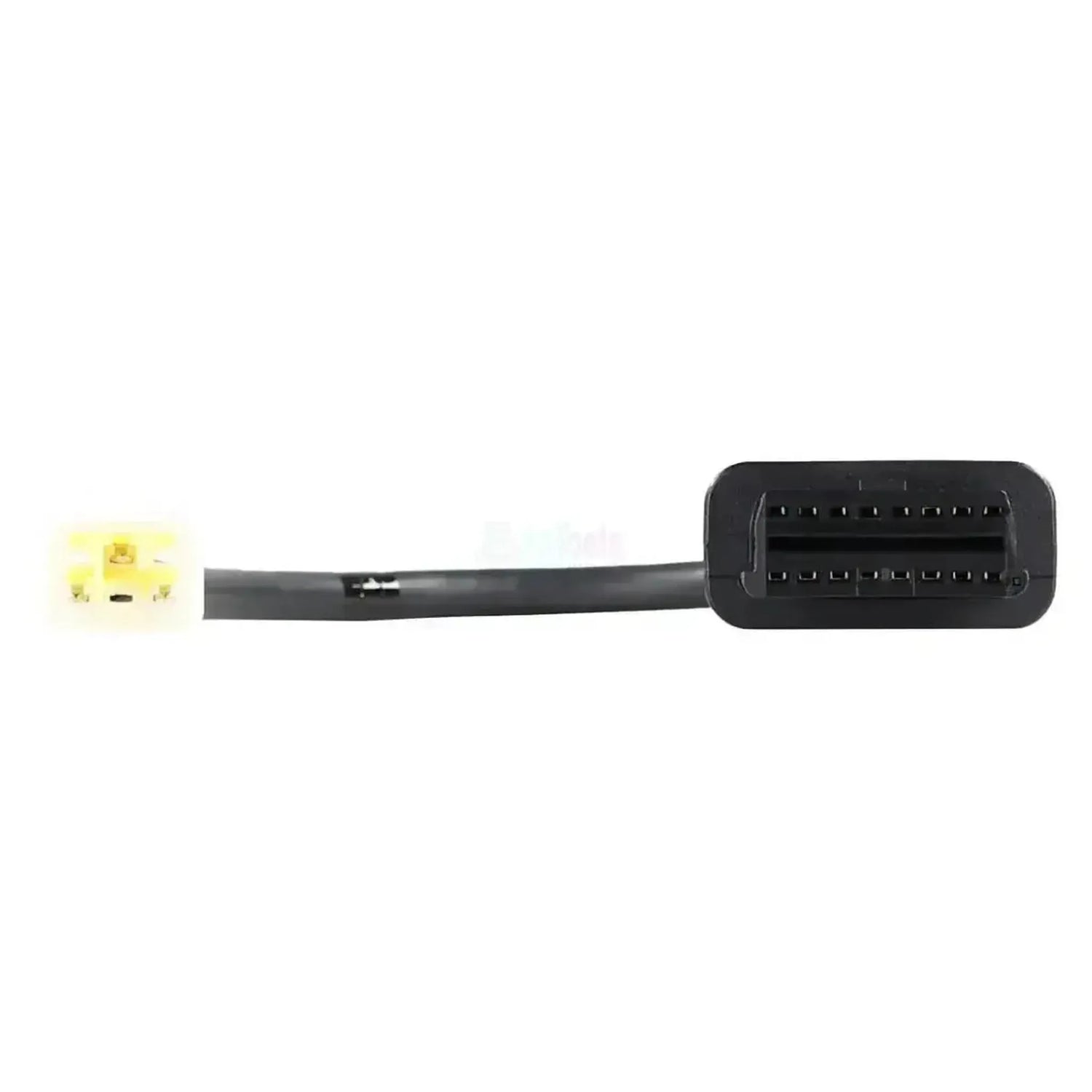

Jaltest JDC631A přivádí 6-kolíkový diagnostický konektor vstřikovaných Hidea a Parsun lodních motorů do 16-kolíkového OBD2 vstupu vaší diagnostické jednotky Jaltest. Na straně motoru se nachází obdélníkový konektor z krémově bílé umělé hmoty se žlutými pojišťovacími klíny a plochými vsuny, přičemž není zapojen každý kontakt — jsou připojeny pouze vodiče potřebné pro diagnostiku. Poslední část kabelu běží v černé vlnitké a vodiče jsou viditelně zavedeny do konektoru; samotné připojení se nachází pod kapotou motoru. Oba výrobci používají stejnou řídicí jednotku, proto postačuje jeden kabel pro oba.

Prostřednictvím tohoto spojení diagnostický přístroj přistupuje k ECM Delphi, řídicí jednotce motoru jak Hidea, tak Parsun vstřikovacích motorů a jedinou řídicí jednotkou, kterou Jaltest u těchto výrobců nabízí. Přečtete si kódy chyb a naměřené hodnoty, ovládate součásti — včetně přímých testů, jako je vyvážení válců a vypínání válců — a sledujete v reálném čase. Dostupné funkce se liší podle modelu: Na Parsun F30 EFI chybí zobrazení v reálném čase, na Hidea HDEF30 je přítomno. Pokrytí se rozprostírá od HDEF20 až po HDEF130 a od Parsun F30 EFI až do EFI 115. Kabel spadá pod Jaltest Marine.

VÝHODY

✔Pokrývá dva výrobce jedním kabelem: Hidea a Parsun sdílejí řídicí jednotku ECM Delphi.

✔Čte kódy chyb a naměřené hodnoty vstřikovacích motorů od HDEF20 po HDEF130.

✔Na různých modelech můžete ovládat součásti, včetně přímých testů, jako je vyvážení válců a vypínání válců.

✔Sledování v reálném čase na například HDEF30 a EFI 115: Sledujte hodnoty v reálném čase během chodu motoru.

UPOZORNĚNÍ

✕Sada funkcí se výrazně liší podle modelu: Ovládání součástí je k dispozici například u HDEF115 a Parsun modelů, ale ne u každého modelu.

✕Žádné parametry, kalibraci ani reset údržby — tyto funkce Jaltest u těchto výrobců na žádném modelu neposkytuje.

✕Pouze pro 6-kolíkový konektor vstřikovacích motorů; modely se karburátorem nemají řídicí jednotku a nelze je číst.

✕ECM Delphi je jedinou řídicí jednotkou, kterou Jaltest u těchto výrobců nabízí; ostatní palubní elektronika není prostřednictvím tohoto kabelu přístupná.

Aplikace a funkcionality

Prostřednictvím tohoto spojení přistupujete pomocí software Jaltest k řídicí jednotce motoru Hidea a Parsun lodních motorů. Existuje pouze jedna a které funkce jsou dostupné, se liší podle modelu. Níže uvedená jednotka pochází z pokrytí Hidea a Parsun.

Řídicí jednotky, kterých se můžete dotknout

ECM Delphi, motorová řídicí jednotka: Řídicí jednotka jak Hidea, tak Parsun vstřikovacích motorů a jedinou, kterou Jaltest u těchto výrobců nabízí. Které funkce jsou dostupné, se liší podle modelu.

Co můžete dělat

Čtení kódů chyb: Čtení paměti chyb motorové řídicí jednotky s popisem zjištěné poruchy.
Prohlížení naměřených hodnot: Aktuální hodnoty senzorů připojených k motorové řídicí jednotce.
Ovládání součástí: Aktivní testy, včetně vyvážení válců, vypínání válců a komprese — dostupné například na HDEF115 a Parsun modelů.
Sledování v reálném čase: Sledujte hodnoty v reálném čase, mimo jiné na HDEF30 a EFI 115.

Kompatibilní vozidla a aplikace

Rozhodující je konektor, ne jméno modelu. Tento kabel se hodí na Hidea a Parsun lodní motory s přímým vstřikováním a 6-kolíkovým diagnostickým konektorem pod kapotou motoru. Jaltest Marine pokrývá níže uvedené modely; podle krémově bílého konektoru se žlutými pojišťovacími klíny poznáte, zda máte správné připojení.

Hidea:

HDEF20 a HDEF30
HDEF40 a HDEF40 SK
HDEF50 a HDEF60
HDEF115 a HDEF130

Parsun:

F30 EFI a F40 EFI
F50 EFI a F60 EFI
EFI 115

💡

Dobré vědět: Tento kabel patří krémově bílému 6-kolíkovému konektoru se žlutými pojišťovacími klíny, který Hidea a Parsun používají na svých vstřikovacích motorech; nachází se pod kapotou motoru. Nezaměňujte jej s kulatým šedým 6-kolíkovým konektorem Deutsch lodních motorů, který vypadá úplně jinak. Modely se karburátorem nemají řídicí jednotku a nelze je číst.

Obsah balení

1x Jaltest (JDC631A) | Hidea/Parsun 6-kolíkový OBD - 16-kolíkový OBD2 adaptérový kabel | Motorový člun

Technické specifikace

Specifikace	Popis
Výrobce	Jaltest (Cojali)
Referenční číslo	JDC631A
Typ	Adaptérový kabel
Použití	Lodní motory Hidea a Parsun s vвпryskováním
Připojení na straně motoru	6-kolík OBD, pravoúhlý bílý konektor s žlutými pojistkami
Připojení na straně rozhraní	16-kolík OBD2
Řídicí jednotky	ECM Delphi (řízení motoru)
Segment	Motorový člun
Jaltest modul	Jaltest Marine
