Jaltest | SKU: JDC557A9

Jaltest (JDC557A9) | Hyster/Yale 3-kolíkový OBD – 16-kolíkový OBD2 Adaptér | Manipulační vozíky a zvedací zařízení

Name: Jaltest (JDC557A9) | Hyster/Yale 3-kolíkový OBD – 16-kolíkový OBD2 Adaptér | Manipulační vozíky a zvedací zařízení
Brand: Jaltest
SKU: JDC557A9
Price: 114.95 EUR
Availability: InStock

€114,95 včetně DPH

€95,00 bez DPH

Záruka přímo přes AsTools

Záruční případy řešíme sami, rychle a bez zprostředkování výrobce. Díky vlastnímu skladovému zásobování a technické kvalifikaci vám můžeme obvykle pomoci bez zbytečných průtahů. Pouze ve výjimečných situacích produkt přeposíláme dále dodavateli.

2 roky záruky na všechny produkty

Všechny naše produkty jsou dodávány s 2letou zárukou od výrobce. Máte tak jistotu dlouhodobé kvality a servisu.

Jednoduchý návrat zboží

Vrácení zboží si snadno vyžádáte přes svůj účet. Pošleme vám vrácenku na e-mail. Náklady na vrácení nese zákazník.

Odborný zákaznický servis

Naši odborníci jsou připraveni vám poskytnout rychlou a kvalifikovanou pomoc online i v našem kamenném obchodě. Máte otázky? Neváhejte se na nás obrátit.

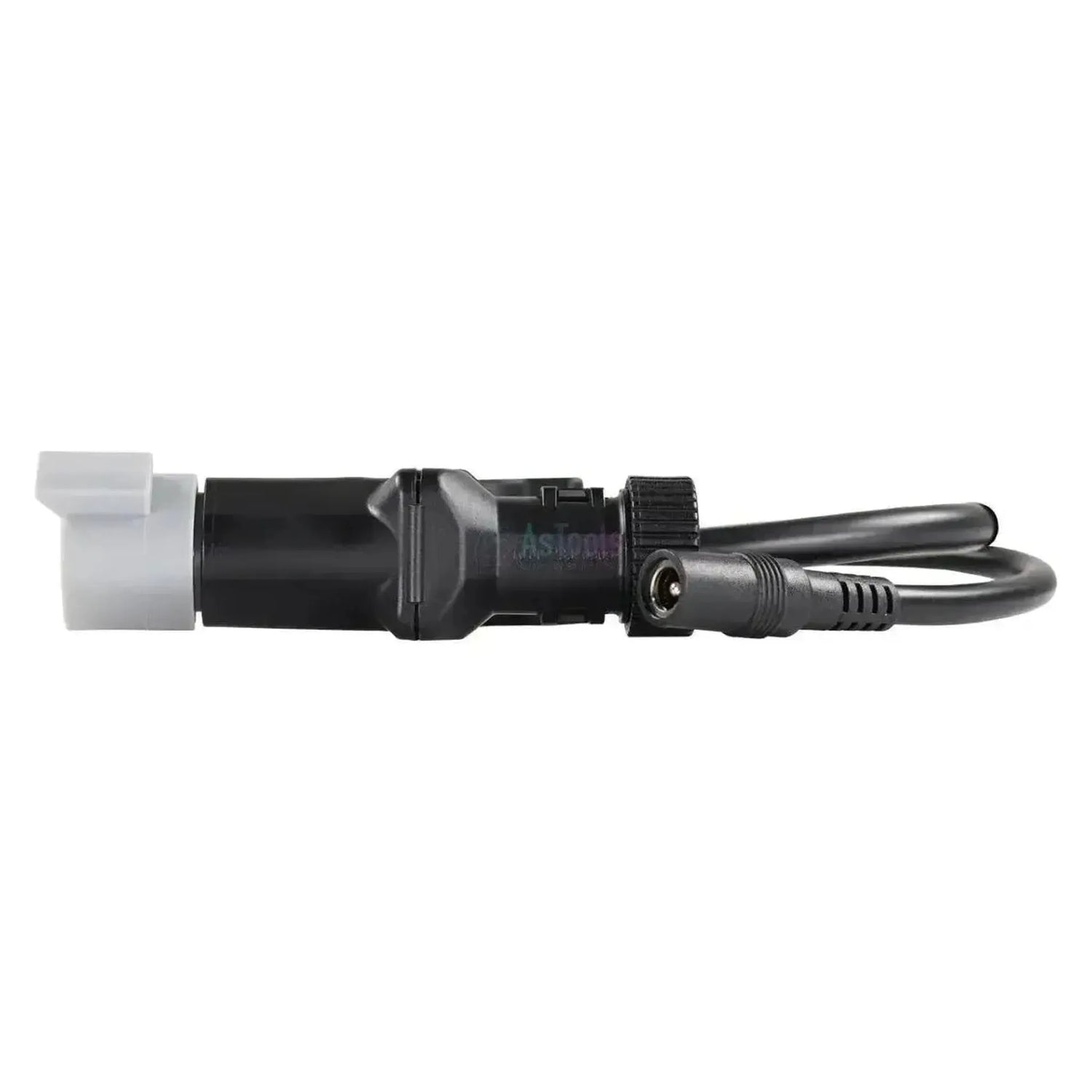

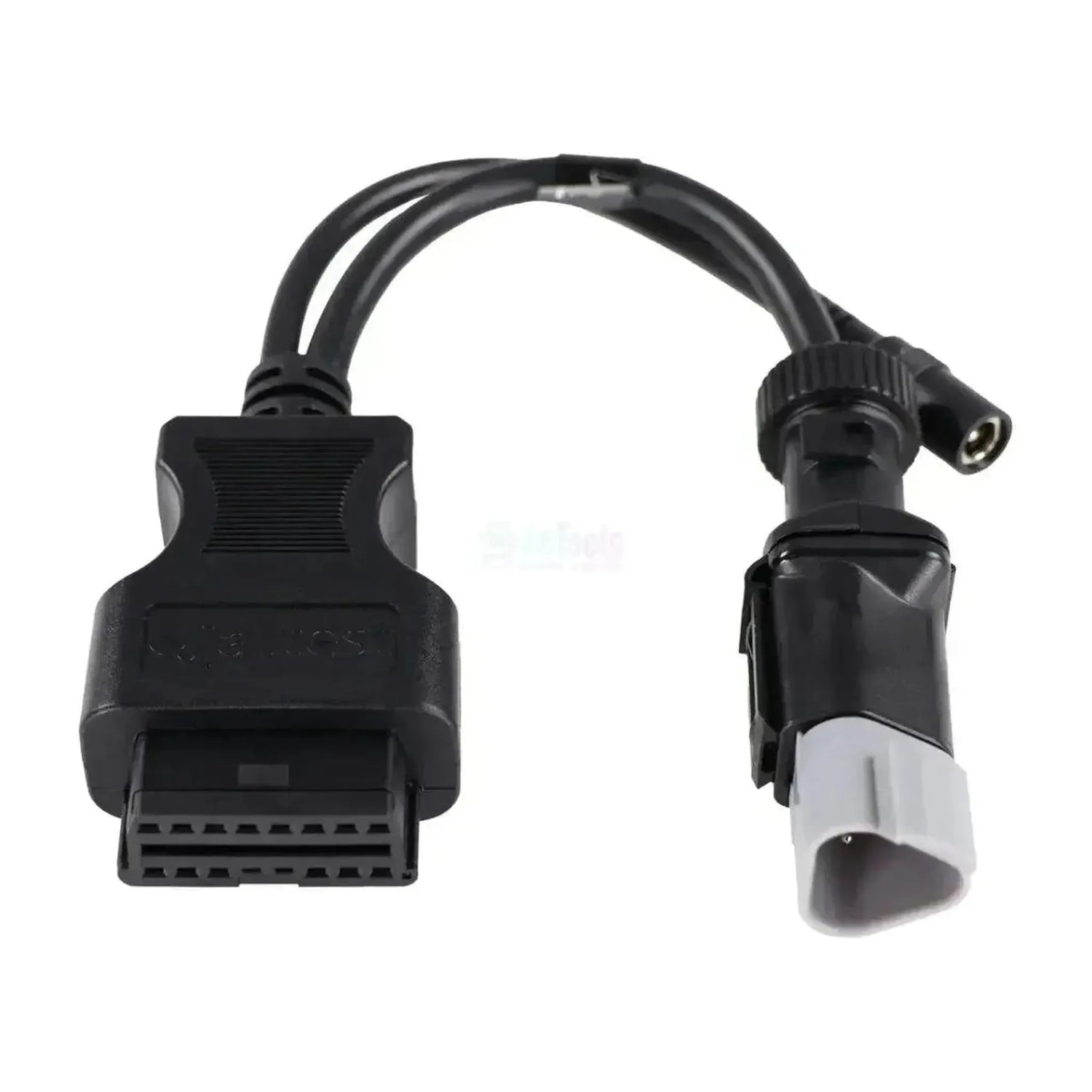

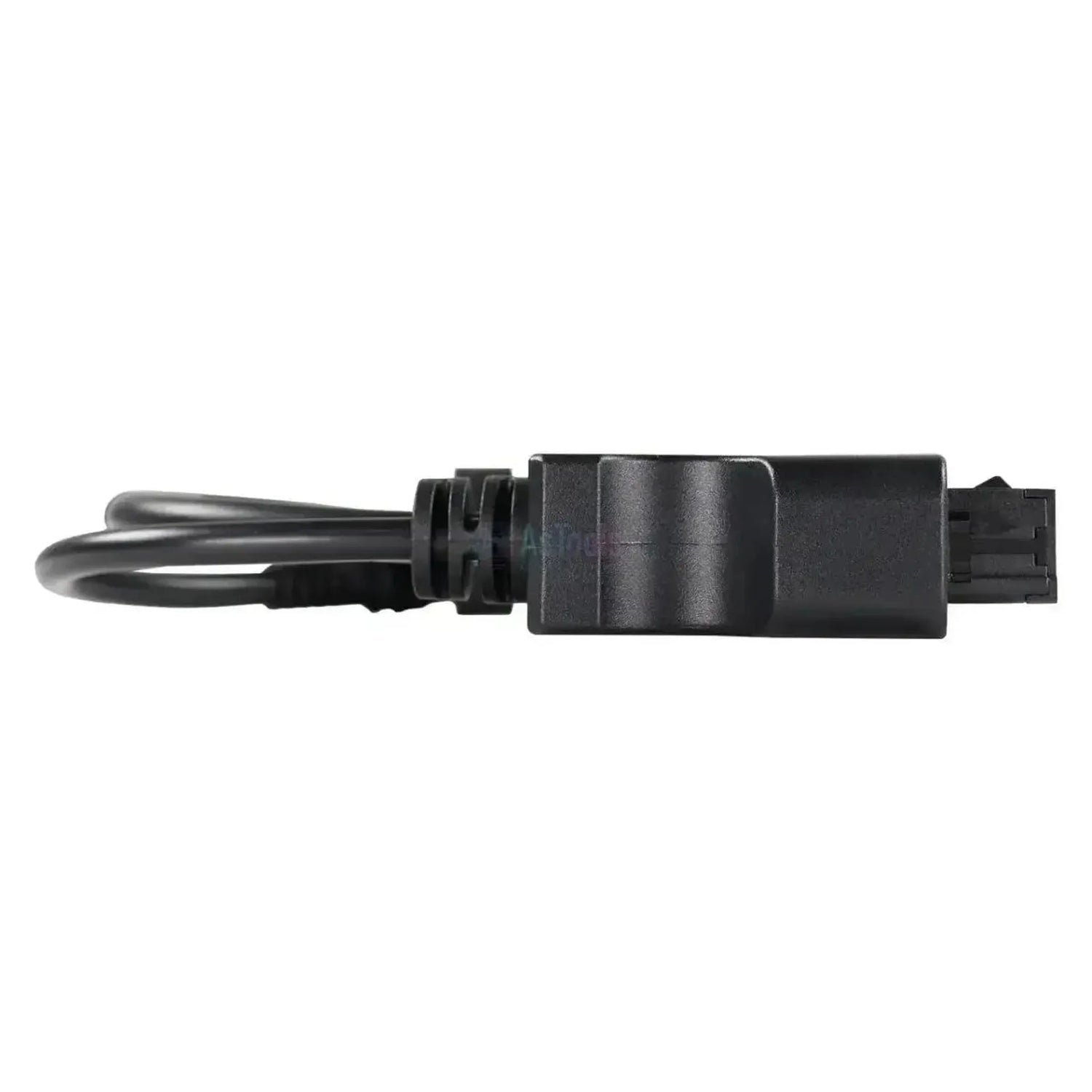

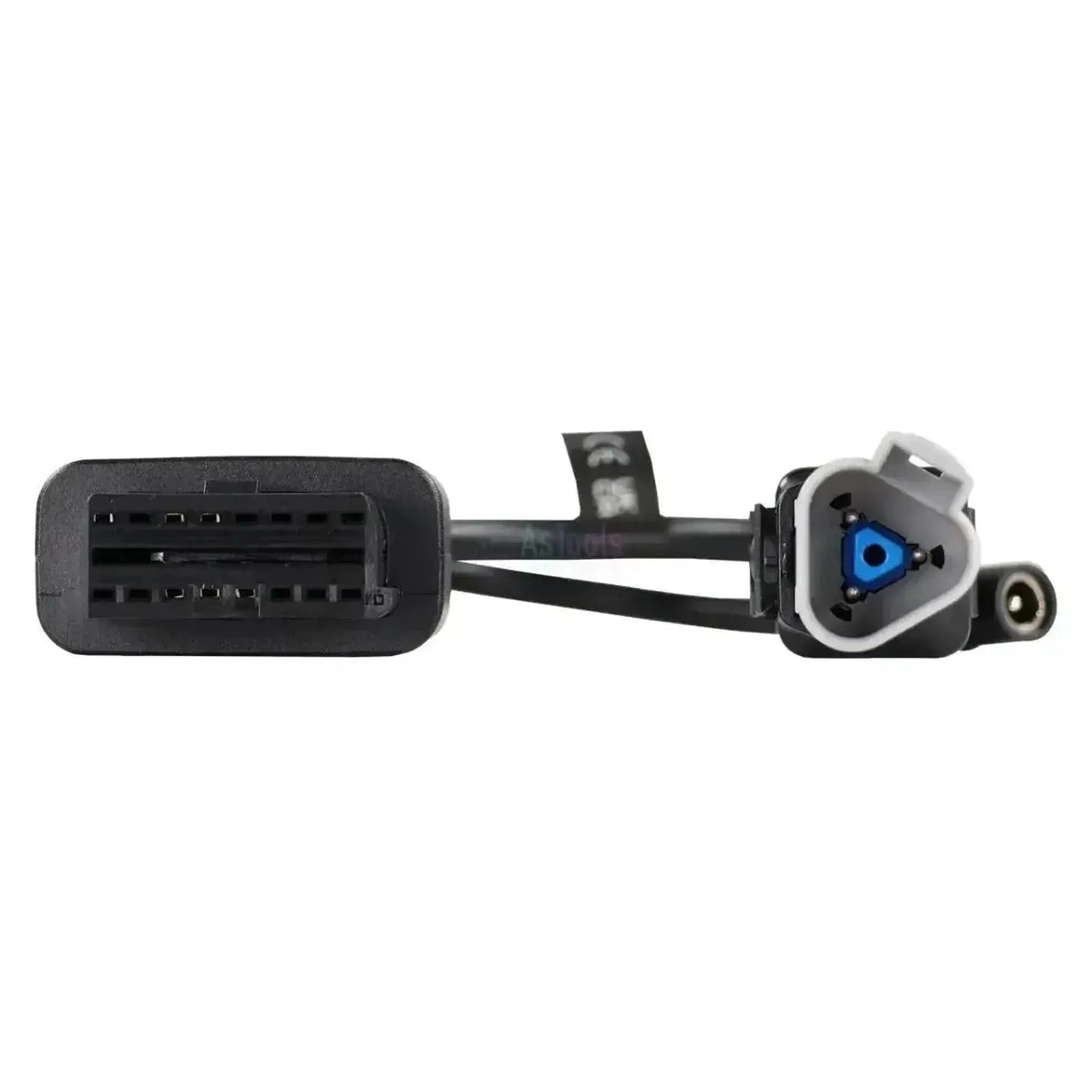

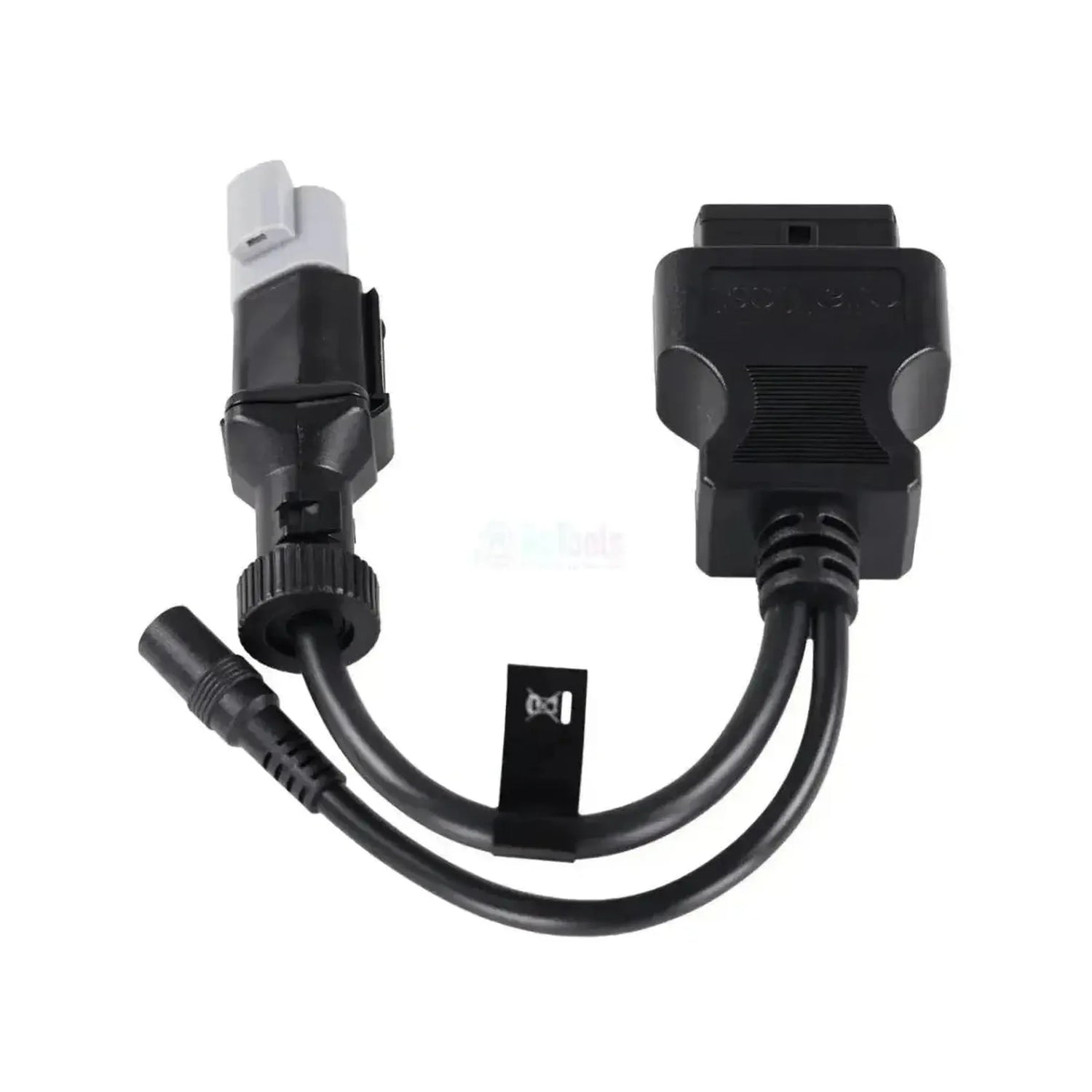

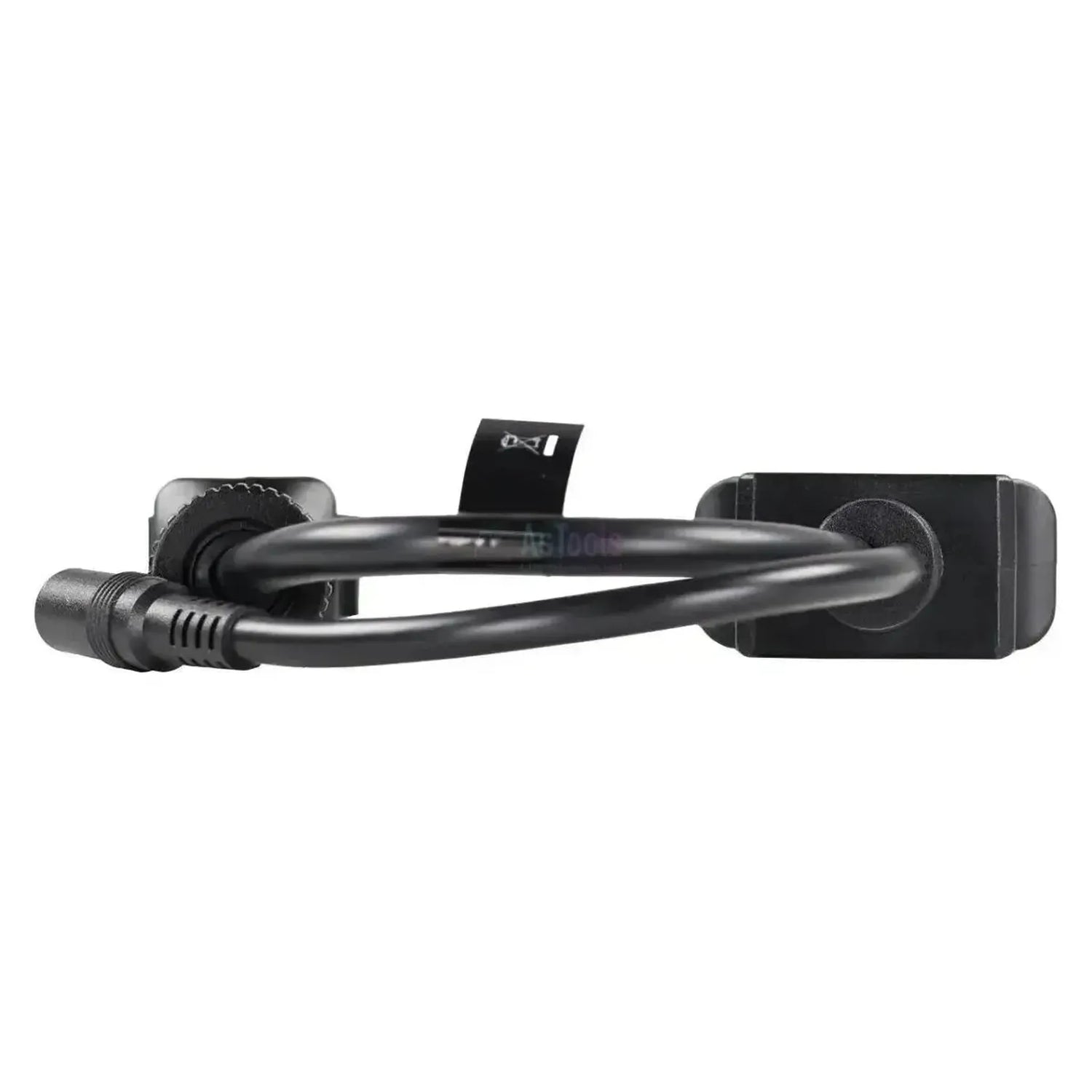

Adapter Jaltest JDC557A9 spojuje 3kolíkový diagnostický konektor vysokozdvižných vozíků Hyster a Yale s 16kolíkovým OBD2 vstupem vaší diagnostické kabely Jaltest. Strojní konektor je kulatý: černý vroubkovaný kroužek přes šedý drážkový nosič se třemi pozicemi — jeden modrý značený kulatý kolík, jeden malý kulatý kolík a jeden čtvercový — s černým zajišťovacím klipem na vrcholu. Za OBD2 připojením se kabel dále rozděluje na dvě větve: vedle 3kolíkového strojního konektoru vede tenčí kabel s ukončením na kulatý černý konektor s pravoúhlým vedením kabelu.

Hyster a Yale patří do stejné výrobní skupiny a sdílejí elektroniku, takže jeden kabel obslouží obě značky. U spalovacích vozíků se dostanete k počítači vozidla VSM, modulu HLM a řídící jednotce motoru EDC Yanmar; u elektrických řad XN k počítači vozidla MC, výkonovým modulům LMC a RMC trakčního a zdvihacího pohonu, hydraulickému řízení HPC a E-HYDRAULICS a displeji DCU. Při objednávce věnujte pozornost generaci rozhraní: tento kabel funguje výhradně s Jaltest Link V9, a číslo 9 za referencí přísluší právě této variantě.

VÝHODY

✔Jeden kabel pro dvě značky: Hyster a Yale používají stejný 3kolíkový konektor.

✔U spalovacích vozíků dosahuje počítače vozidla VSM a modulu HLM.

✔U elektrických řad XN rovněž na výkonové moduly LMC a RMC, hydraulické řízení HPC a displej DCU.

✔Poskytuje přístup k údajům o údržbě vozíku se zprávou o servisu.

DŮLEŽITÉ POZNÁMKY

✕Funguje výhradně s Jaltest Link V9; na Link V8.1 se nepřipojí.

✕Ne všechny řídící jednotky poskytují vše: u spalovacích vozíků řady FT jsou dostupné pouze chybové kódy a údaje ECU, elektrické řady poskytují také měřené hodnoty a údaje o údržbě.

✕Řídící jednotka motoru EDC Yanmar se uvádí zvlášť pro každý model a není na každém vozíku.

✕Pouze pro kulatý 3kolíkový konektor Hyster a Yale; ostatní značky vysokozdvižných vozíků používají vlastní konektor.

Aplikace a funkčnosti

Prostřednictvím tohoto připojení přistupujete se softwarem Jaltest k řídícím jednotkám vozíku. Které systémy jsou přítomny, se značně liší v závislosti na pohonu: spalovací vozíky mají řídící jednotku motoru, elektrické řady XN mají místo toho výkonové moduly pro trakci a zdvihání. Níže uvedené jednotky pocházejí z pokrytí MHE v Jaltest.

Řídící jednotky, které můžete přistupovat

VSM, počítač vozidla: Centrální počítač vozidla pro spalovací vozíky Hyster a Yale.
HLM, elektronický modul: Modul, který na těchto vozících zajišťuje ovládání.
MC, počítač vozidla: Počítač vozidla elektrických řad XN.
LMC a RMC, výkonové moduly: Výkonové moduly elektrického trakčního a zdvihacího pohonu.
HPC a E-HYDRAULICS, hydraulické řízení: Řízení zdvihacích a skloňovacích funkcí.
DCU, displej: Přístrojový panel elektrických vozíků.
EDC Yammer, řídící jednotka dieselového motoru: Řídící jednotka motoru pro dieselové verze.

Co můžete dělat

Čtení a mazání chybových kódů: Čtení paměti chyb řídící jednotky s popisem zjištěné poruchy.
Zobrazení měřených hodnot: Aktuální hodnoty senzorů připojených k řídící jednotce v číselné podobě i v grafickém znázornění.
Sledování údržby: Intervaly údržby a provedené práce se zprávou o servisu.
Provádění dalších akcí: Další procedury, které Jaltest nabízí pro každou řídící jednotku, pokud jsou pro systém dostupné.

Kompatibilní vozidla a aplikace

Rozhodující je konektor, ne model. Tento kabel se hodí na každý vysokozdvižný vozík Hyster nebo Yale s kulatým 3kolíkovým diagnostickým konektorem u řidiče. Níže uvedené řady jsou v pokrytí MHE v Jaltest; pro vysokozdvižné vozíky neplatí povinnost OBD, takže se tento konektor vyskytuje také na novějších vozících. Rok výroby tedy není zde rozhodující.

Hyster:

Řada H spalovacích vysokozdvižných vozíků: H1.6FT až H16XM-12EC.
Řada S spalovacích vysokozdvižných vozíků: S2.0FT až S120FT.
Řada E elektrických vysokozdvižných vozíků: E1.6XN až E80XN-120XN.

Yale:

Řady GDP a GLP: GDP16VX až GLP190VX.
Řady GC a GLC: GC30VX až GLC155VX.
Řady ERC a ERP: Elektrické vysokozdvižné vozíky.

💡

Užitečné informace: Konektor 3kolíkový je umístěn v kabině u řidiče a poznáte ho podle černého vroubkovaného kroužku se šedým dráždkovým nosičem. Před objednávkou si ověřte, že je na samotném vozíku.

Obsah balení

1x Jaltest (JDC557A9) | Hyster/Yale 3-kolíkový OBD – 16-kolíkový OBD2 Adaptační kabel | Manipulační vozíky

Technické specifikace

Specifikace	Popis
Značka	Jaltest (Cojali)
Referenční číslo	JDC557A9
Typ	Adaptační kabel
Použití	Vysokozdvižné vozíky Hyster a Yale a skladové vozíky
Délka	30 cm
Rozhraní	Jaltest Link V9
Připojení na straně stroje	3-kolíkový OBD (kulatý) plus druhá větev se kulatým konektorem
Připojení na straně rozhraní	16-kolíkový OBD2
Řídící jednotky	VSM, HLM, MC, LMC, RMC, HPC, E-HYDRAULICS, DCU a EDC Yanmar
Segment	Manipulační vozíky
Jaltest modul	Jaltest MHE (interní přeprava a manipulační zařízení)
