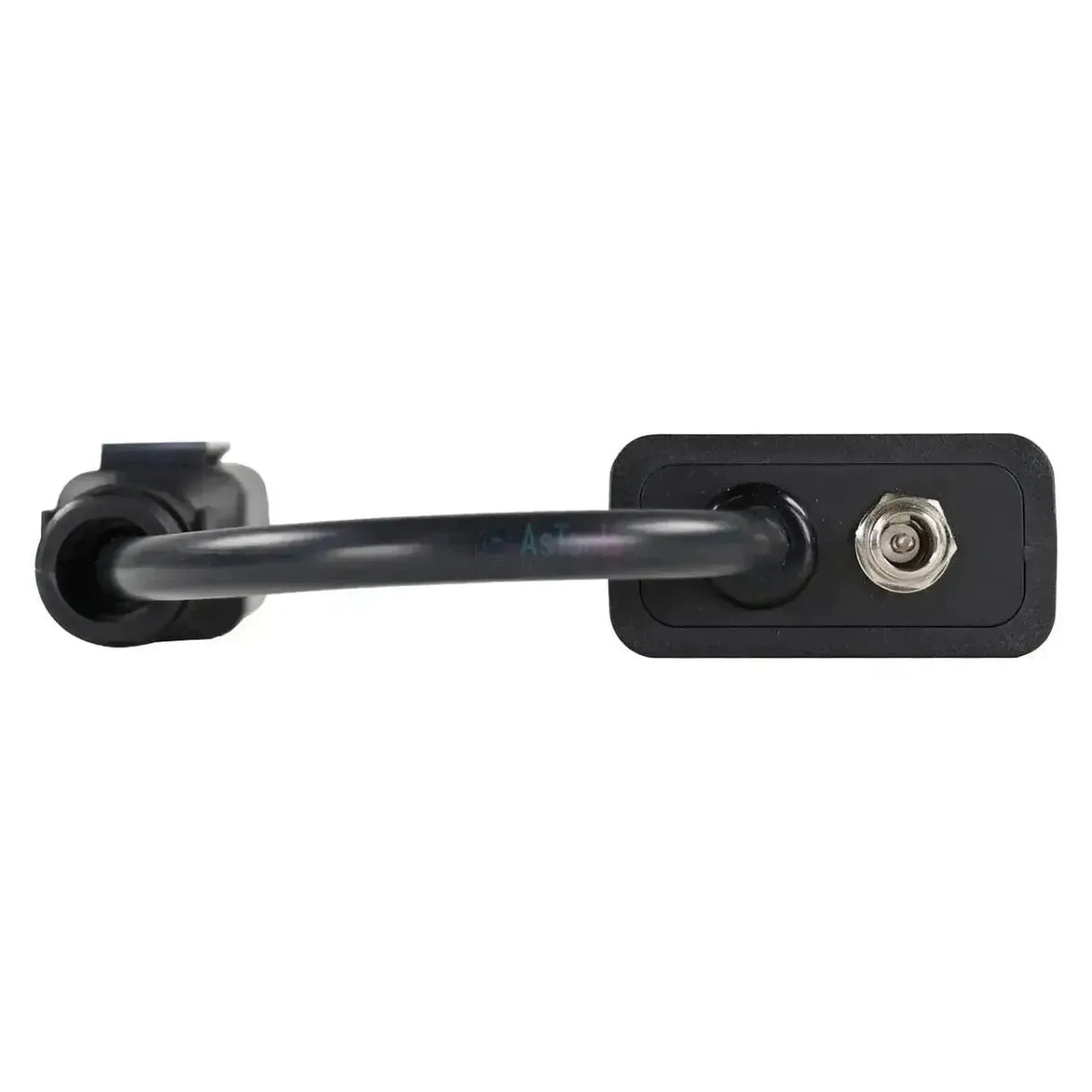

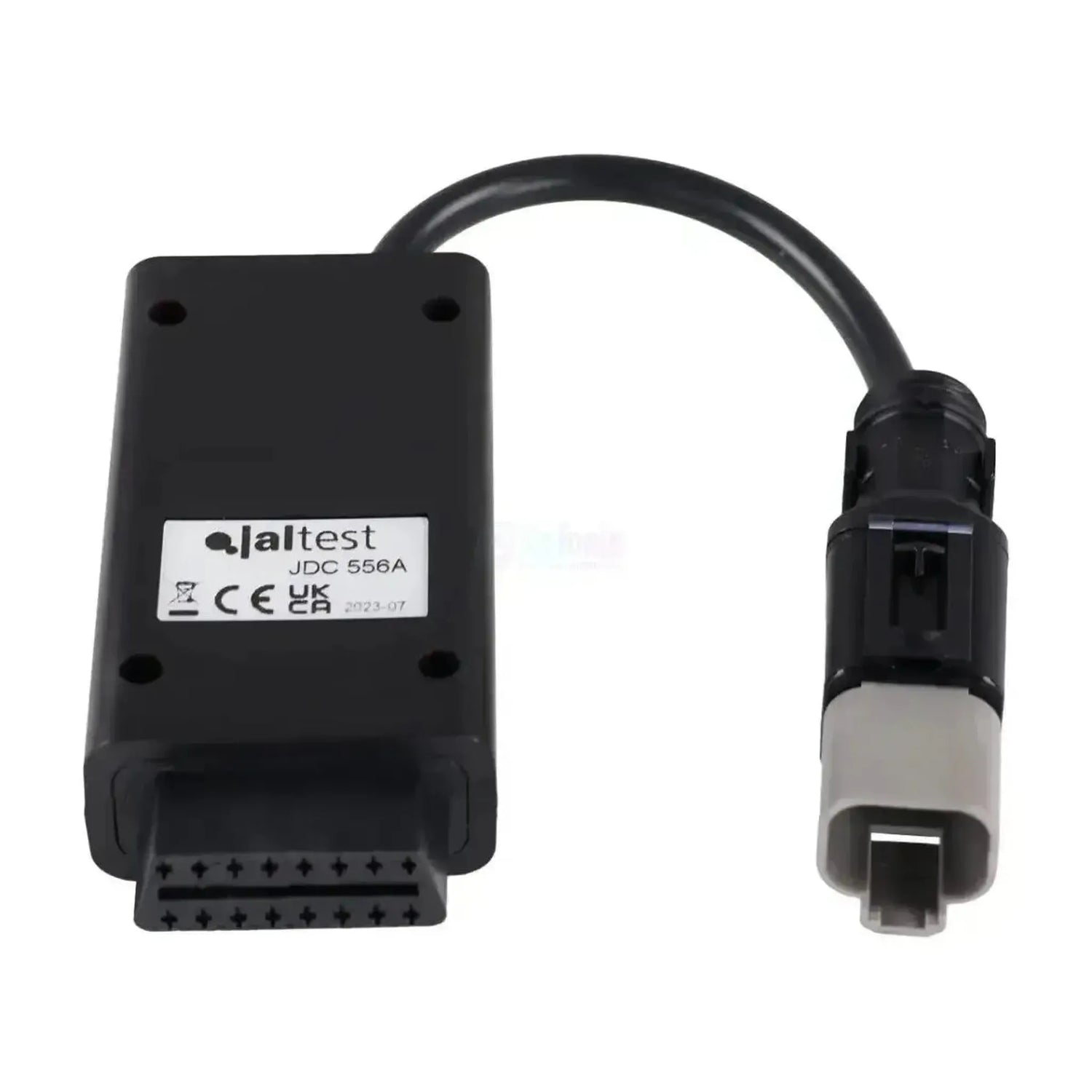

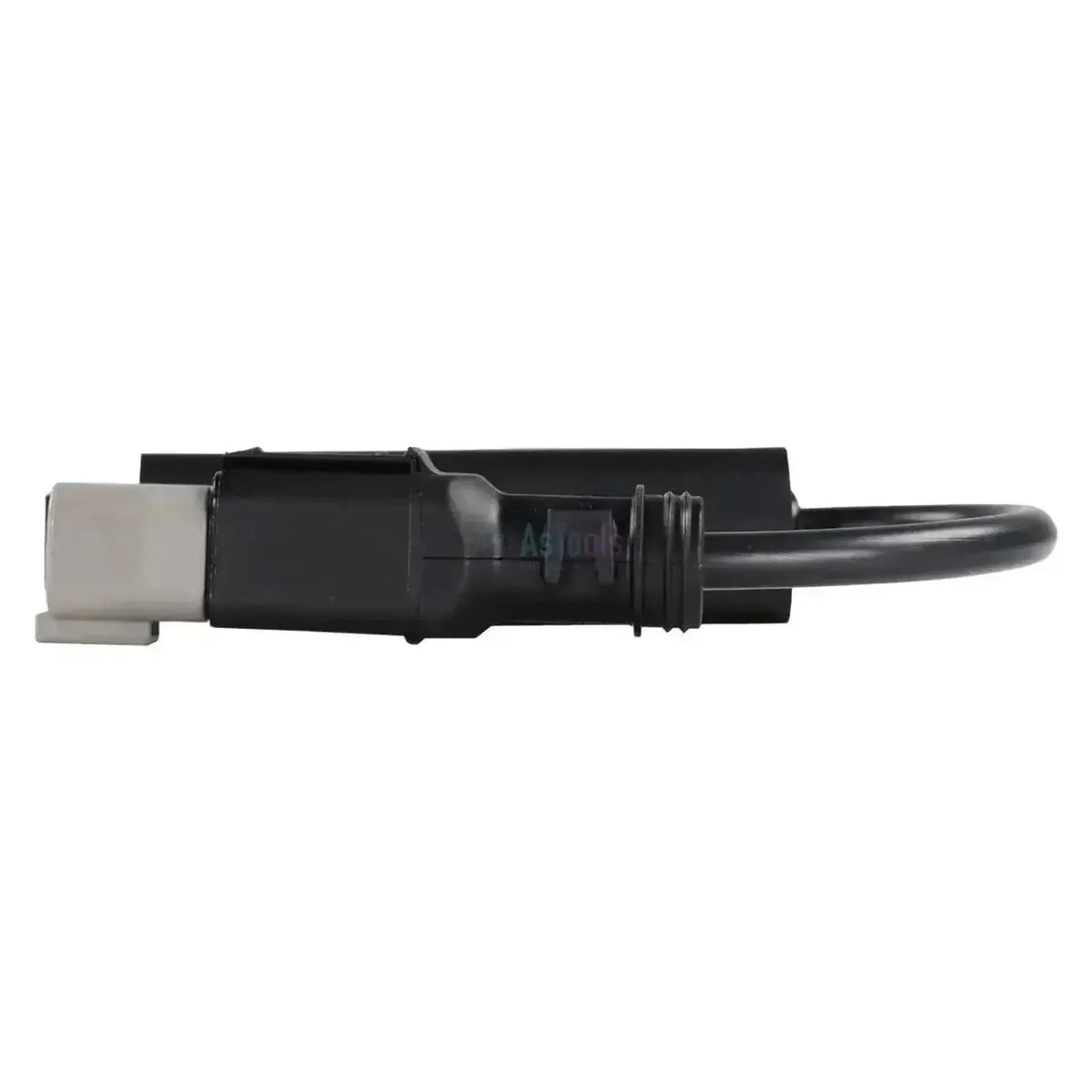

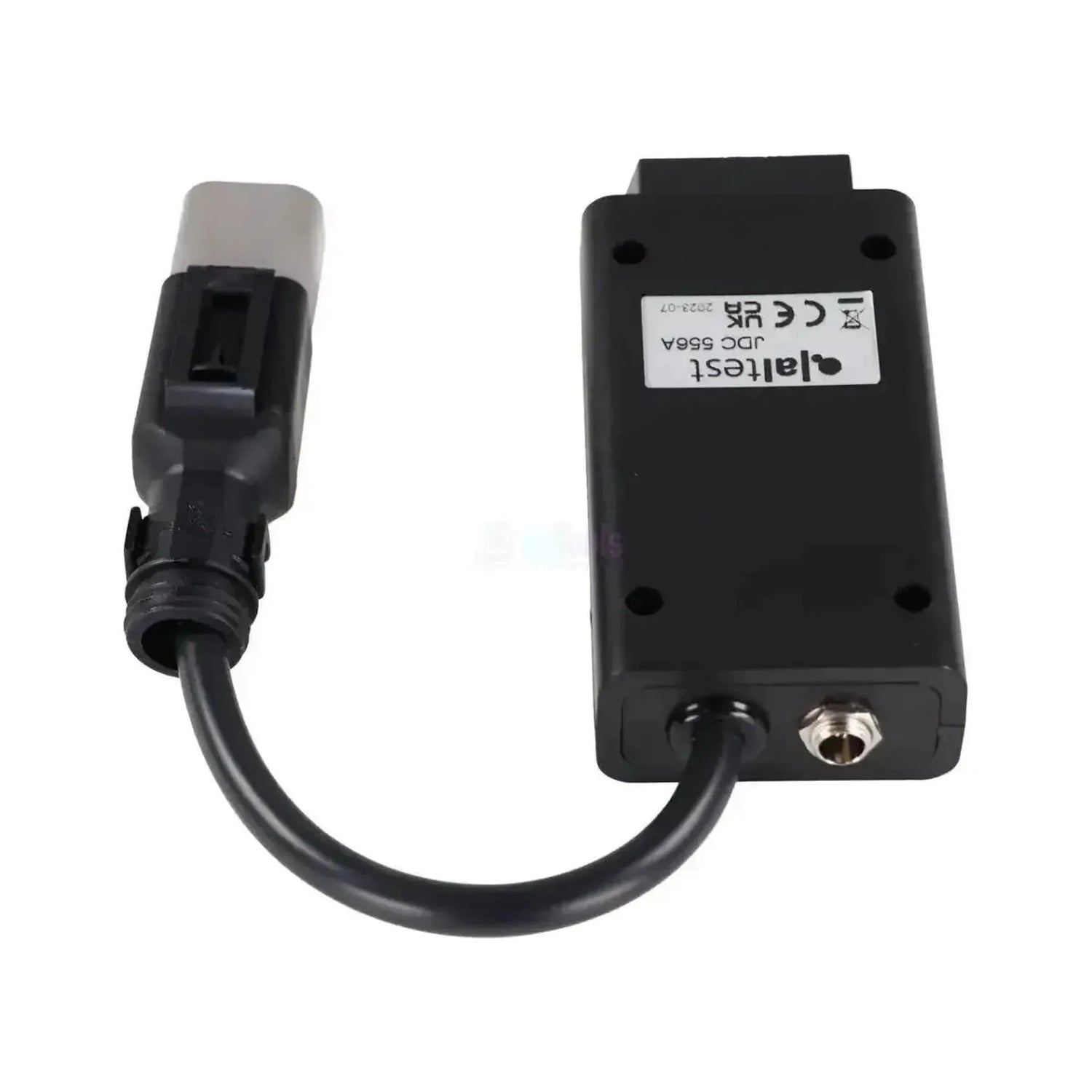

Jaltest JDC556A propojuje patentovaný 4-kolíkový diagnostický konektor stroje Hyundai CE 8-series se 16-kolíkovým OBD2 vstupem vaší diagnostické jednotky. Na straně stroje je obdélníkový konektor se světlešedou vložkou kolíků, zeleným zajišťovacím klínem a rovným vedením kabelu. Od tohoto konektoru vede 30 cm kabel k černému plastovému pouzdru, na kterém je umístěn OBD2 konektor.

Jakmile je spojení navázáno, software Jaltest dosáhne centrálního řídícího počítače stroje MCM, kde se sbíhají funkce stroje a paměť poruch nakladače či rypadla. U strojů s motorem Cummins k tomu přibývá řízení motoru ECM Cummins, které se vyskytuje v provedení SAE J1708 i SAE J1939; kterou z obou variant stroj obsahuje, určuje, přes kterou datovou sběrnici jednotka pracuje. Kabel je určen pro Jaltest Link V8.1 a spadá pod kategorii Jaltest OHW (Off-Highway machines).

VÝHODY

✔Dosáhne MCM, centrálního řídícího počítače, na kterém Jaltest provádí diagnostiku řady CE 8-series.

✔U strojů s motorem Cummins je obsažen i ECM Cummins, a to jak v provedení SAE J1708, tak v SAE J1939.

✔Vedle kódů poruch také měřené hodnoty a údaje o údržbě se servisní zprávou o stavu stroje.

✔Délka 30 cm je dostatečně krátká, aby kabel zůstal zavěšen na konektoru, a je určen pro Jaltest Link V8.1.

DŮLEŽITÉ POZNÁMKY

✕Pouze pro 4-kolíkový konektor se světlešedou vložkou kolíků a zeleným zajišťovacím klínem; řada CE 9-series má kulatý 9-kolíkový vstup.

✕Toto provedení končí na 16-kolíkovém OBD2; model JDC572.9 pro řadu CE 9-series končí na 26-kolíkovém DB26 a připojuje se tedy na jiný vstup.

✕Které řídící jednotky jsou přítomny, se liší podle stroje: ne každý stroj řady CE 8-series má vedle MCM také čitelné řízení motoru.

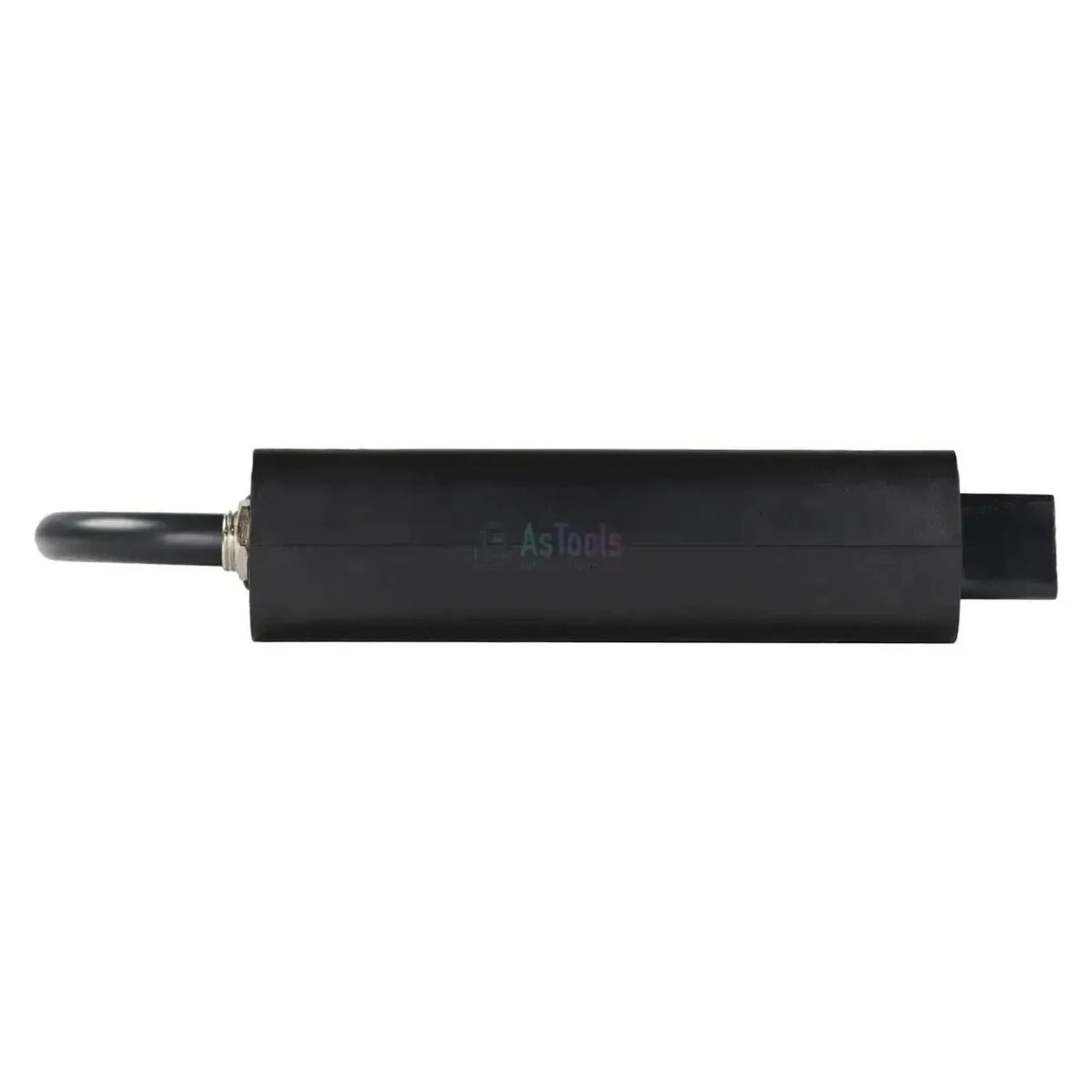

✕OBD2 konektor je umístěn na plastovém pouzdru v kabelu; vezměte to v úvahu v místech, kde je prostor kolem diagnostického vstupu omezený.

Aplikace a funkčnost

Prostřednictvím tohoto připojení se přistupuje k řídícím jednotkám stroje pomocí softwaru Jaltest. Které systémy jsou k dispozici, se liší podle modelu a verze. Jednotky níže jsou součástí pokrytí Hyundai v rámci Jaltest OHW.

Dostupné řídící jednotky

MCM, centrální řídící počítač stroje: Počítač, kde se sbíhají funkce stroje a paměť poruch.
ECM Cummins SAE J1708, řízení motoru: Řízení motoru Cummins se starší datovou sběrnicí J1708.
ECM Cummins SAE J1939, řízení motoru: Řízení motoru Cummins s novější CAN sběrnicí J1939.

Co můžete dělat

Čtení a mazání kódů poruch: Přečtení paměti poruch řídící jednotky s popisem zjištěné vady.
Zobrazení měřených hodnot: Aktuální hodnoty senzorů připojených k řídící jednotce v číselné podobě a v grafu.
Sledování údržby: Intervaly údržby a provedené práce se servisní zprávou.
Provádění dalších akcí: Dodatečné postupy, které Jaltest nabízí pro danou řídící jednotku, pokud jsou pro systém k dispozici.

Kompatibilní stroje a aplikace

Rozhodující je konektor, nikoli model. Tento kabel patří k nakladačům a rypadlům Hyundai CE 8-series s 4-kolíkovým diagnostickým vstupem v kabině. U stavebních strojů nebyl nikdy stanoven standardizovaný diagnostický vstup, takže rok výroby zde není rozhodující: hranice vede přes generaci modelu.

Hyundai (generace CE):

Hyundai CE 8-series: Obdélníkový 4-kolíkový diagnostický vstup — toto je příslušný kabel.
Hyundai CE 9-series: Kulatý 9-kolíkový diagnostický vstup — pro tento je určen JDC572.9.

💡

Dobré si uvědomit: 4-kolíkový vstup se nachází v kabině. Pro stavební stroje neplatí povinnost OBD; hranice vede zde přes generaci modelu — řada CE 8-series versus CE 9-series — a nikoli přes rok výroby. Než objednáte, zkontrolujte přímo na stroji, jaký vstup má.

Obsah balení

1x Jaltest (JDC556A) | Hyundai Robex 4-kolíkový OBD – 16-kolíkový OBD2 adaptační kabel | Stavební a terenní stroje

Technické údaje

Specifikace	Popis
Značka	Jaltest (Cojali)
Referenční číslo	JDC556A
Typ	Adaptér
Použití	Hyundai CE řada 8 − rypadla a nakladače
Délka	30 cm
Rozhraní	Jaltest Link V8.1

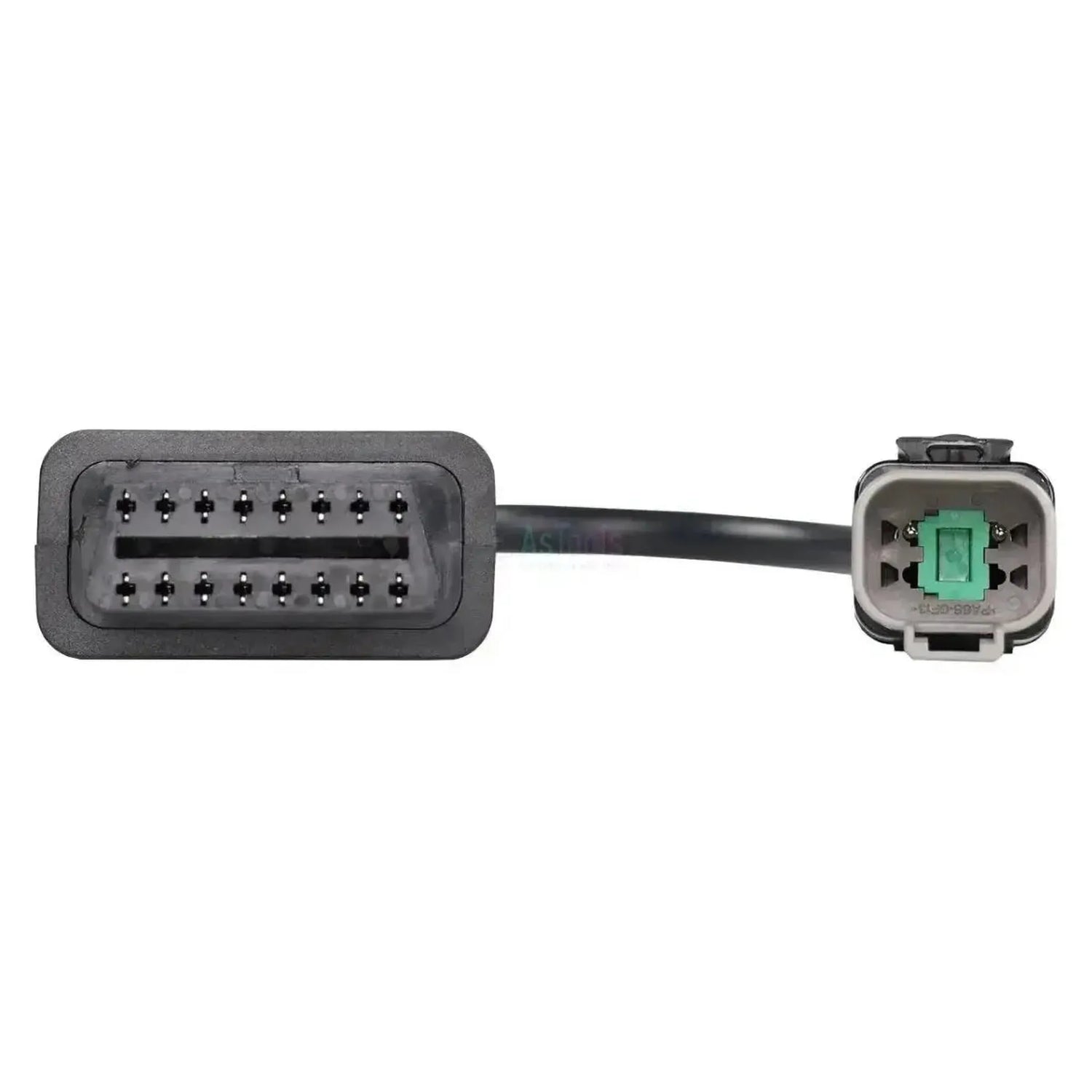

Přípojka na straně stroje	4-pinový OBD (obdélníkový, světle šedý konektor s zeleným zámkovacím klínem)
Přípojka na straně diagnostiky	16-pinový OBD2
Řídicí jednotky	MCM (počítač stroje), ECM Cummins SAE J1708 a ECM Cummins SAE J1939 (motor)
Segment	Zemní a stavební stroje
Jaltest modul	Jaltest OHW (stroje mimo silniční provoz)
