Jaltest JDC407A je kabel, která převádí 8+8-kolíkové připojení ST15 zabezpečovací brány v Iveco Daily na standardní 16-kolíkový konektor OBD2. Nepřipojujete ji na diagnostické připojení vozidla, ale přímo na konektor zabezpečovací brány v kabeláži, takže diagnostika neprochází přes tuto bránu. Odpadá vám tak potřeba pořizovat samostatný přístup k této bráně. Na druhé straně se připojuje vaše diagnostická kabel Jaltest.

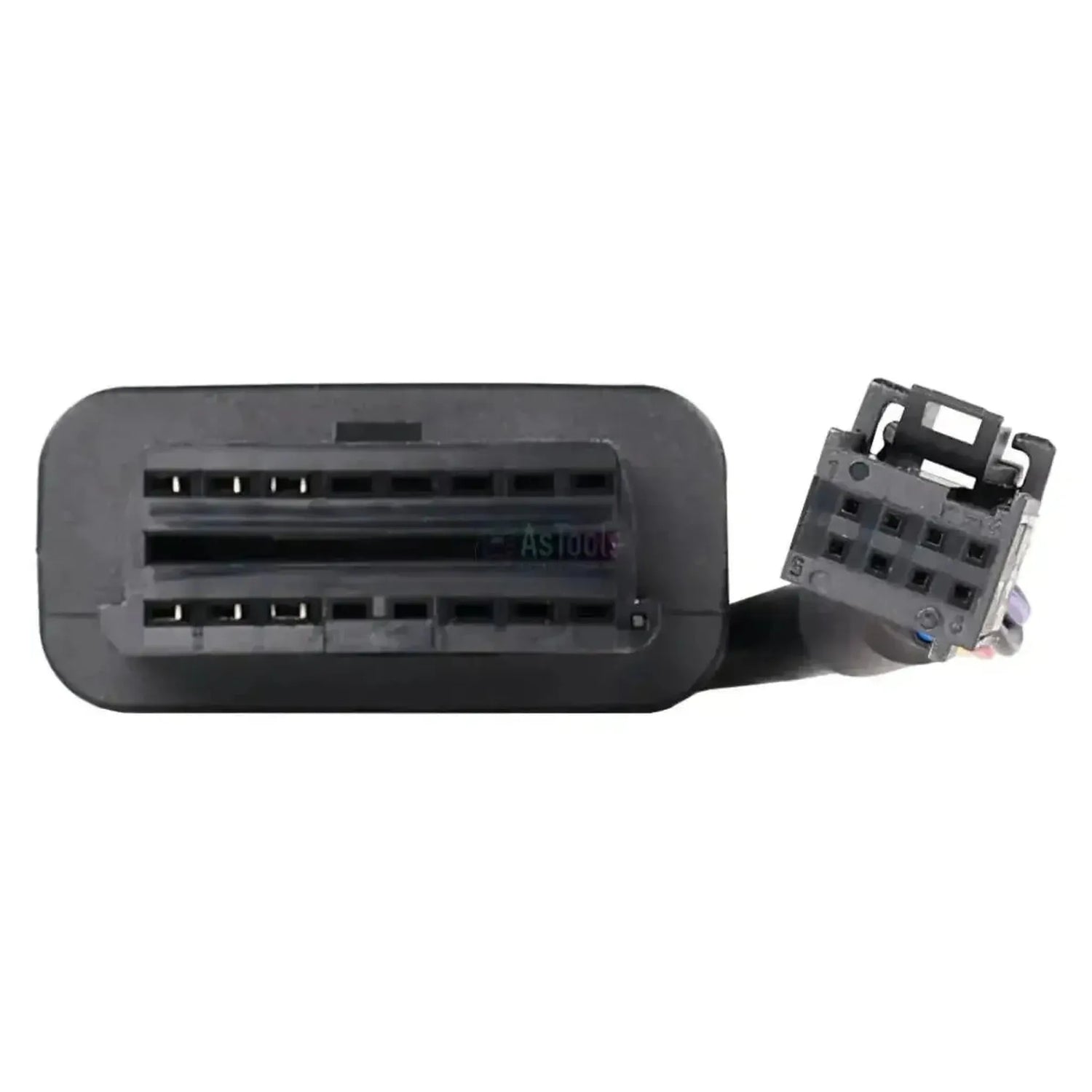

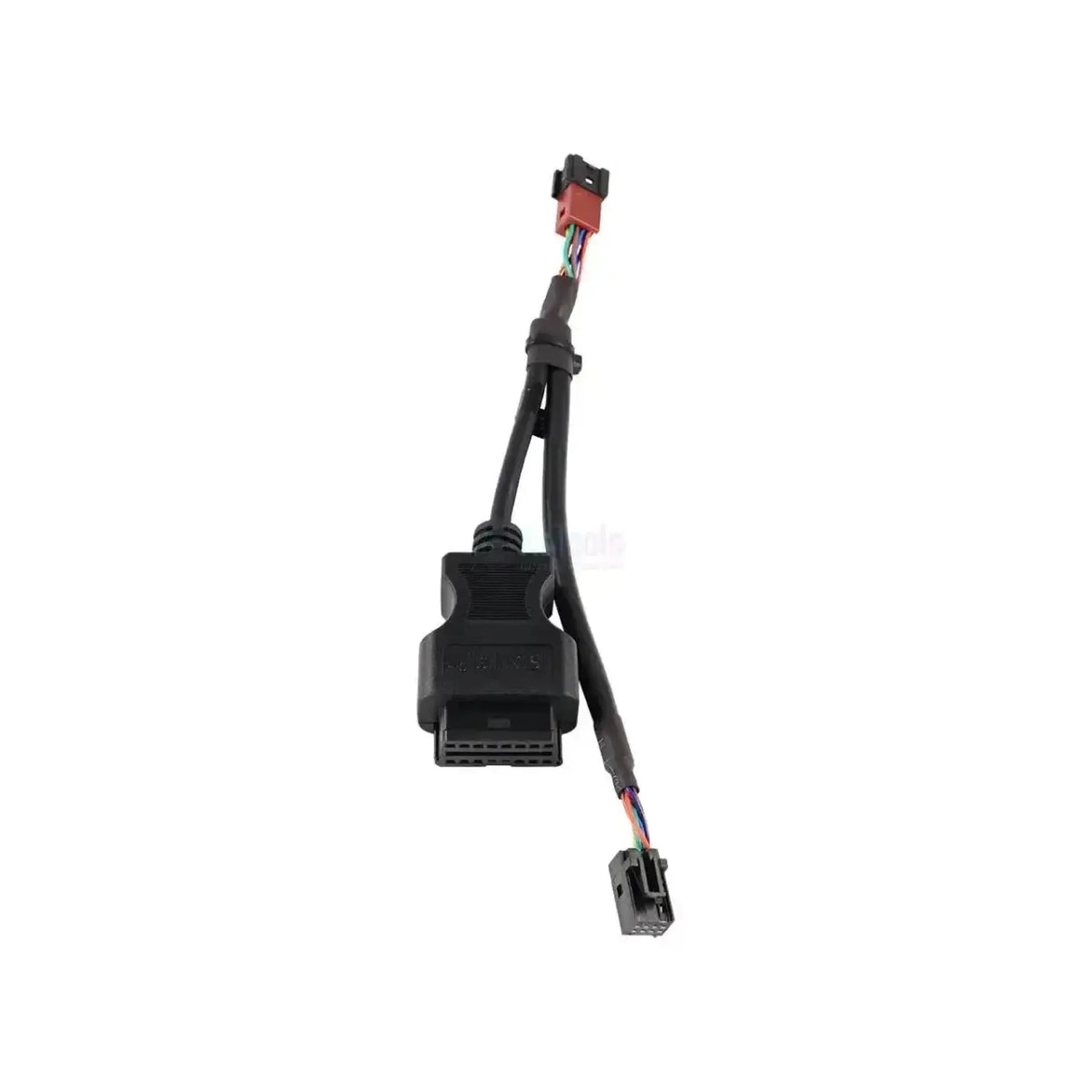

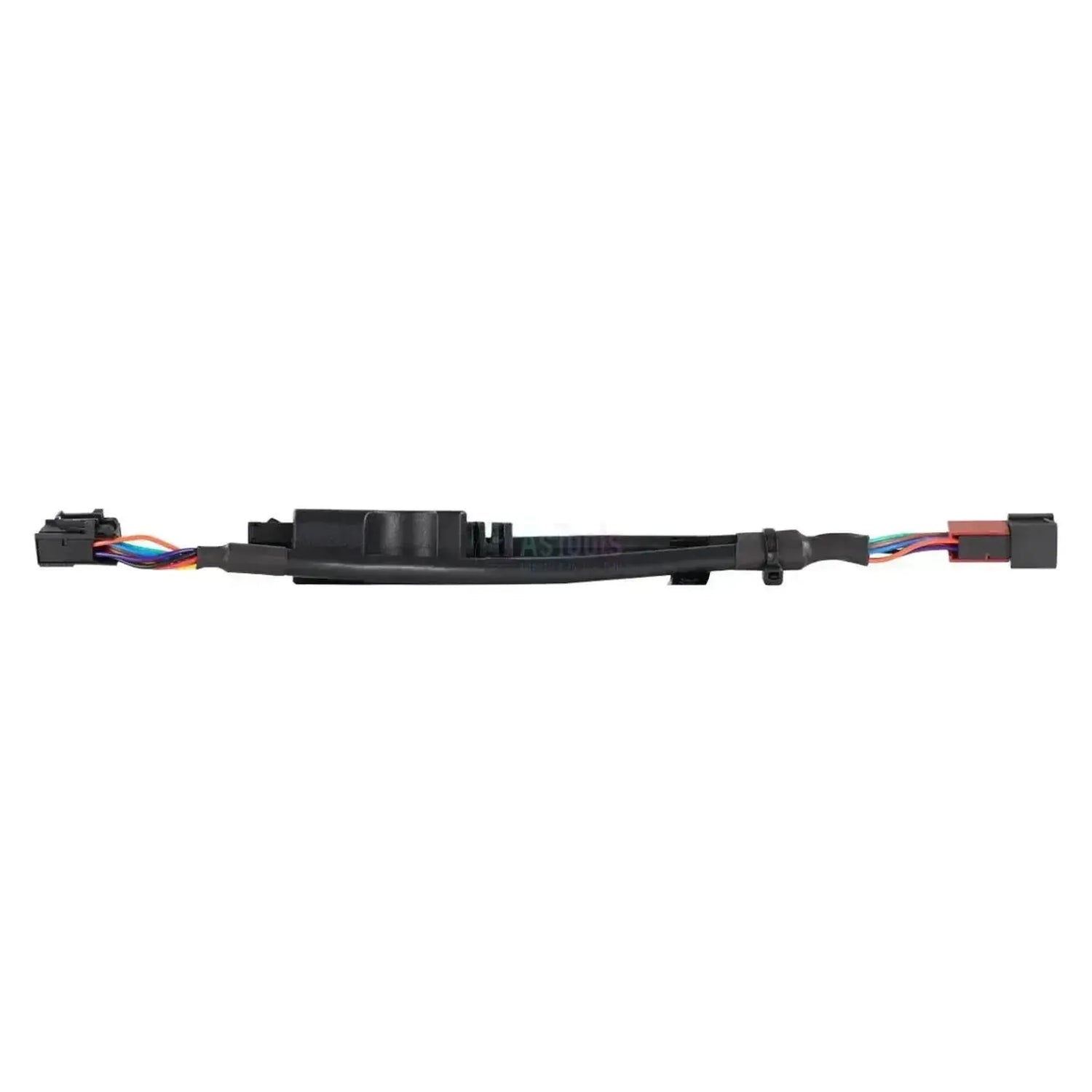

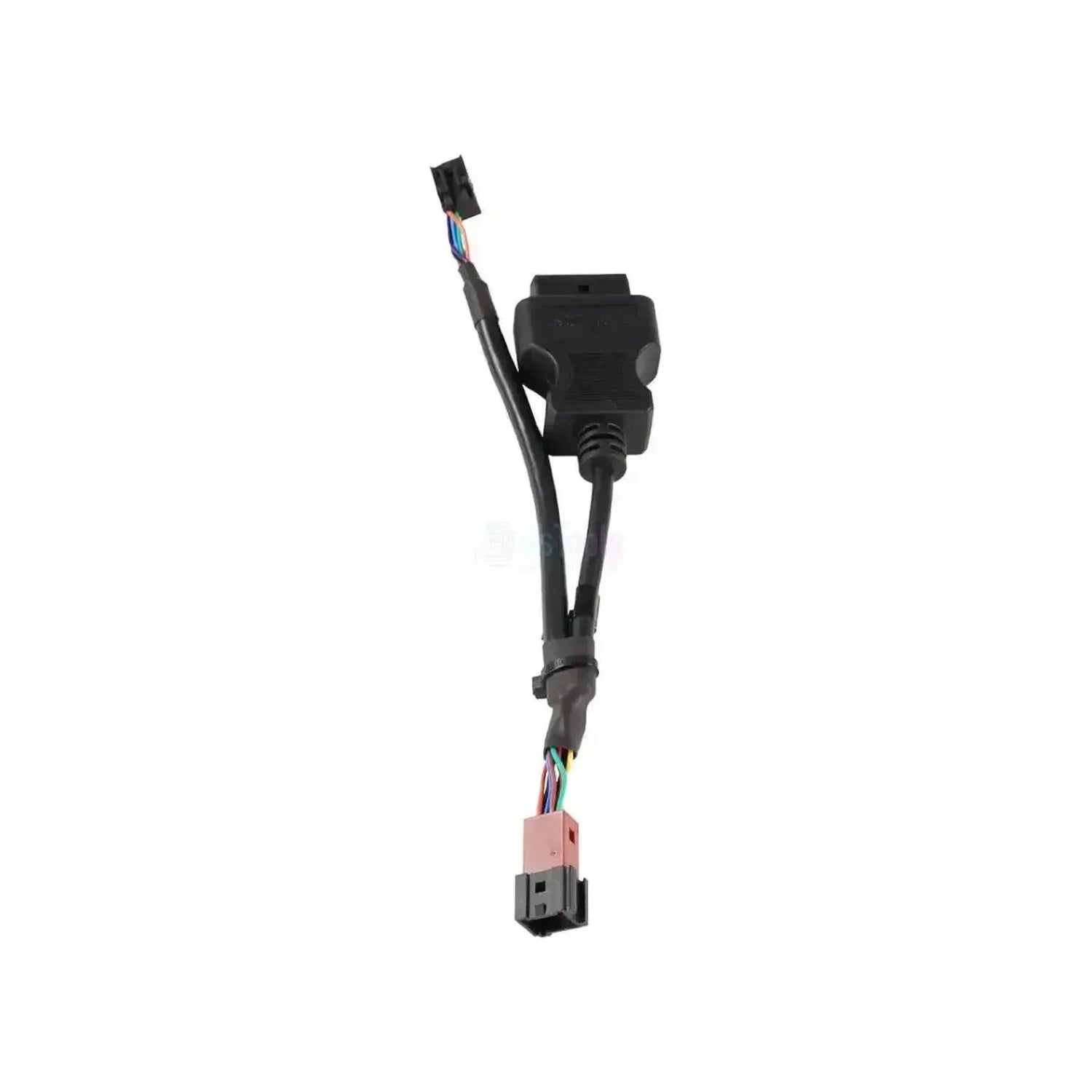

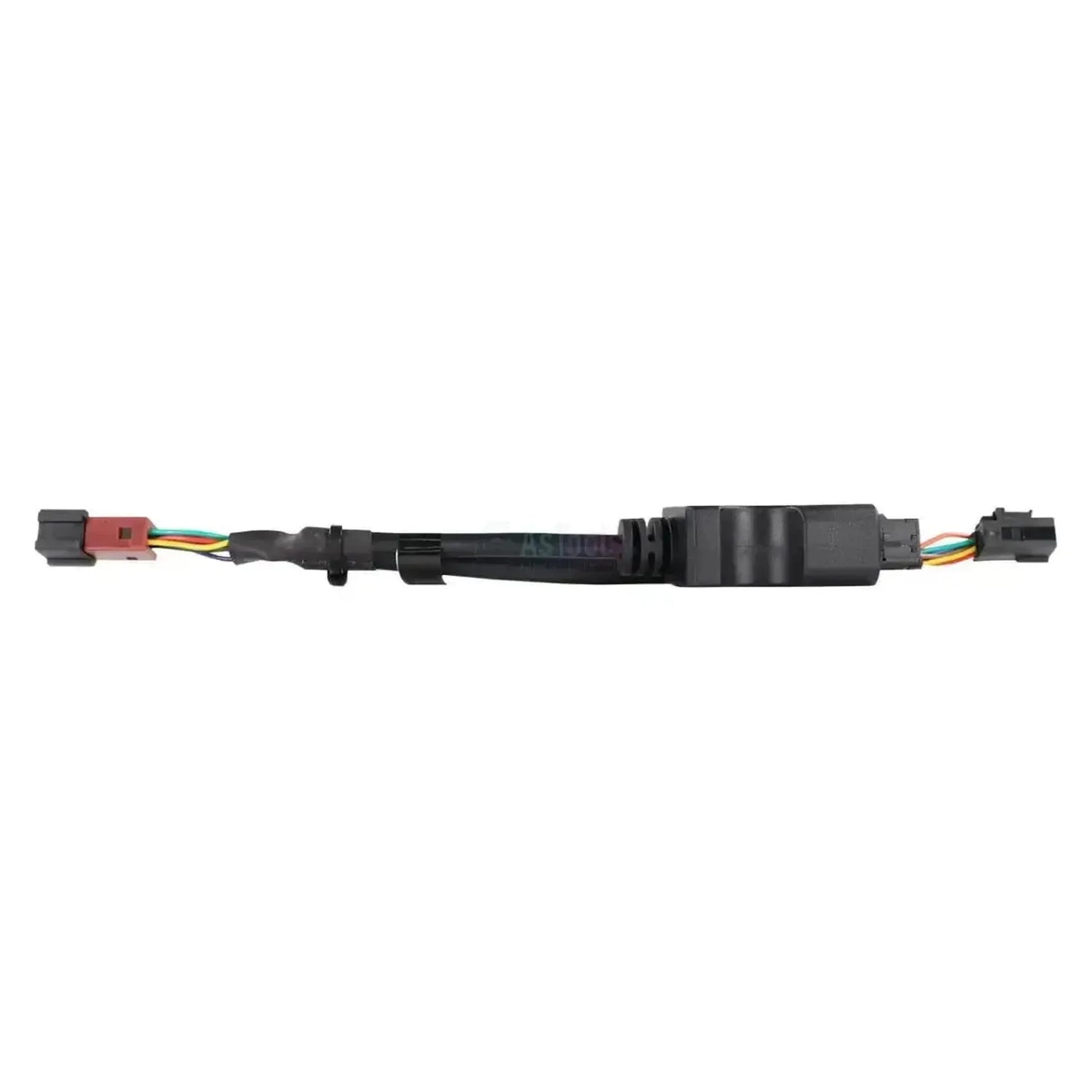

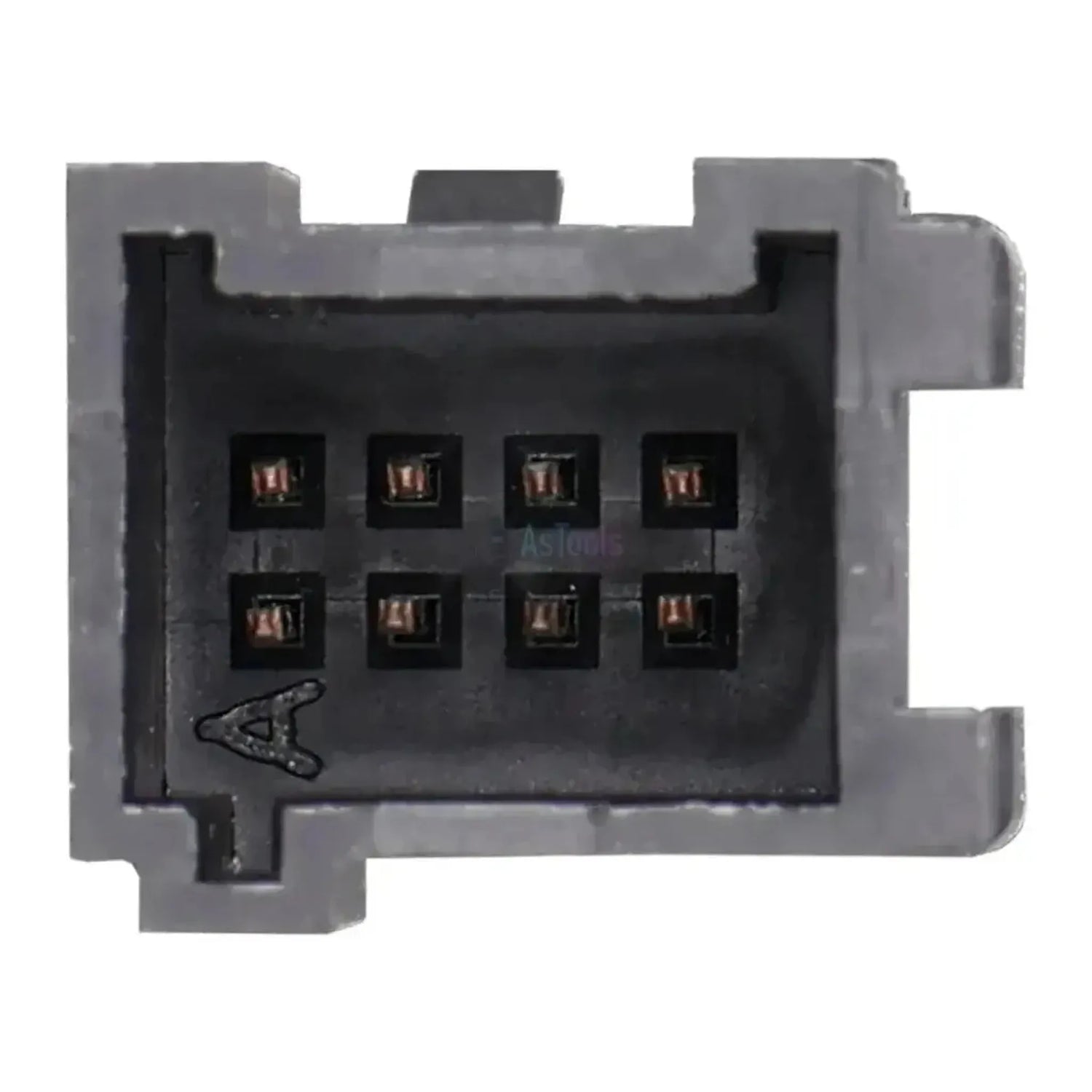

Na jedné straně se nachází 16-kolíkové připojení OBD2 v černé přední části; odtud vedou dva vodiče na dva černé konektory po osmi pinech, které dohromady tvoří připojení ST15 brány. Za touto branou leží síť vozidla Daily: Jakmile je spojení navázáno, přístroj přistupuje mimo jiné k řídící jednotce motoru EDC 17 se vstřikovacím systémem common rail, k řídícím jednotkám brzd, protibuksování a stability ABS9/ASR9/ESP9, k automatické převodovce ZF 8HP Hi-Matic a k jednotce DCU pro čištění výfukových plynů. Kabel patří do sady Jaltest CV (užitkové vozy).

VÝHODY

✔Připojuje se za zabezpečovací bránu prostřednictvím 8+8-kolíkových konektorů ST15, kde obyčejná zásuvka OBD2 nestačí.

✔Poskytuje přístup k pohonné jednotce a brzdovému systému Daily: EDC 17 se vstřikovacím systémem common rail, ABS9/ASR9/ESP9 a automatická převodovka ZF 8HP Hi-Matic.

✔Přístup máte také k řídící jednotce karoserie BCM, jednotce klimatizace ACM, jednotce parkování PAM a jednotce DCU pro čištění výfukových plynů.

✔Končí v 16-kolíkovém OBD2 a pasuje tedy na standardní diagnostický kabel Jaltest Link.

POZNÁMKY

✕Má smysl pouze na vozidlech, která mají skutečně bránu zabezpečení; pokud se zde nenachází, diagnostiku provádíte prostřednictvím OBD2 portu.

✕Připojení trvá déle než běžné zapojení konektoru: nejprve se musíte dostat ke konektoru brány v kabeláži.

✕Určeno pro Iveco Daily s 8+8-kolíkovým připojením ST15. Těžkých řad Iveco mají vlastní kabel pro zabezpečovací bránu s konektorem ST14D (JDC221A); ten se sem nehodí.

✕Stejně tak Fiat (12+8-kolíkový, JDC406A) a Renault a Nissan (16+32-kolíkový, JDC408A) mají pro svou zabezpečovací bránu vlastní kabely; nejsou vzájemně zaměnitelné s tímto.

Použití a funkčnosti

Prostřednictvím tohoto spojení přistupujete se softwarem Jaltest k síti vozidla za zabezpečovací branou. Níže uvedené řídící jednotky jsou v pokrytí verzí Daily se zabezpečovací branou.

Řídící jednotky, které můžete přistupovat

SGW: Bezpečnostní port, na který se tento kabel připojuje.
EDC 17 a EDC MD1: Řídící jednotka motoru se vstřikovacím systémem common rail. EDC 17 od (2019–2021), EDC MD1 následně.
ABS9/ASR9/ESP9: Hydraulický systém proti blokování kol s regulací proti skluzu a stabilitou.
BCM: Řídící jednotka karoserie.
EM: Rozšiřující modul podvozku.
ACM: Jednotka klimatizace.
DCU: Jednotka čištění výfukových plynů.
PAM a PAM2: Asistent parkování.
PCM: Komunikační modul.
ITM a IHP: Multimediální displej a jeho ovládání.
ZF 8HP Hi-Matic: Automatická převodovka.
DAB a NIS: Zvukový systém.
IRCS TELMA: Retardér.
IC (TFT): Přístrojová deska.

Co můžete dělat

Čtení a mazání chybových kódů: Čtení paměti chyb řídící jednotky s popisem zjištěné poruchy.
Zobrazení naměřených hodnot: Aktuální hodnoty senzorů připojených k řídící jednotce v číslech a v grafu.
Řízení komponent: Přímá aktivace součástí za účelem určení, zda je porucha v součásti samotné nebo v zapojení.
Parametry, kalibrace a resety údržby: U systémů, pro které Jaltest tyto procedury nabízí.

Kompatibilní vozidla a použití

Rozhodující je, zda má daná verze zabezpečovací bránu, ne model. Tento kabel patří k verzi ST15 této brány se dvěma 8-kolíkovými konektory. Na níže uvedených verzích Daily se tato brána nachází v pokrytí Jaltest; hranice je u roku 2019. Přípojný bod se nachází v kabeláži u této brány.

Iveco, verze se zabezpečovací branou v pokrytí:

Daily: (2019–2021), (2021–2024) a (2024 – současnost)
Daily CNG: (2019–2021) a (2021 – současnost)

Iveco, verze bez této brány v pokrytí, pro které tento kabel není potřeba:

Daily: (2016–2019) a starší
Daily L.A.: (2019–2021) a (2021 – současnost)
eDaily: (2022–2024) a (2024 – současnost)

💡

Dobré vědět: Přípojný bod se nachází v kabeláži u zabezpečovací brány a není přístupný zvenčí. Pouze verze Daily se takovou branou potřebují tento kabel. Před objednáním si proto ověřte, jaké připojení máte na vašem vozidlu.

Obsah balení

1x Jaltest (JDC407A) | Iveco (Daily) (SGW) 8+8-kolíkový ST15 – 16-kolíkový kabel OBD2 | Užitkový vůz

Technické specifikace

Specifikace	Popis
Značka	Jaltest (Cojali)
Referenční číslo	JDC407A
Typ	Adaptérový kabel (připojení na bránu zabezpečení)
Použití	Iveco Daily se zabezpečovací branou, verze ST15
Přípojka na straně vozidla	8+8-kolíkový ST15
Konektor na straně rozhraní	16kolíkový OBD2
Řídicí jednotky	SGW, EDC 17, EDC MD1, ABS9/ASR9/ESP9, BCM, EM, ACM, DCU, PAM, PAM2, PCM, ITM, IHP, ZF 8HP Hi-Matic, DAB, NIS, IRCS TELMA, IC (TFT)
Verze pro traktory Iveco	JDC221A, ST14D (nejsou zaměnitelné)
Varianta pro Fiat	JDC406A, 12+8-kolíkový (nejsou zaměnitelné)
Provedení pro Renault a Nissan	JDC408A, 16+32-kolíkový (nejsou zaměnitelné)
Segment	Vozidla pro obchodní dopravu
Modul Jaltest	Jaltest CV (užitkové vozidla)
