Jaltest | SKU: MDC05

Jaltest (MDC05) | Knorr-Bremse 4-kontaktní EBS – 16-kontaktní OBD2 adaptér | Užitkové vozidlo

Name: Jaltest (MDC05) | Knorr-Bremse 4-kontaktní EBS – 16-kontaktní OBD2 adaptér | Užitkové vozidlo
Brand: Jaltest
SKU: MDC05
Price: 98.95 EUR
Availability: InStock

€98,95 včetně DPH

€81,78 bez DPH

Záruka přímo přes AsTools

Záruční případy řešíme sami, rychle a bez zprostředkování výrobce. Díky vlastnímu skladovému zásobování a technické kvalifikaci vám můžeme obvykle pomoci bez zbytečných průtahů. Pouze ve výjimečných situacích produkt přeposíláme dále dodavateli.

2 roky záruky na všechny produkty

Všechny naše produkty jsou dodávány s 2letou zárukou od výrobce. Máte tak jistotu dlouhodobé kvality a servisu.

Jednoduchý návrat zboží

Vrácení zboží si snadno vyžádáte přes svůj účet. Pošleme vám vrácenku na e-mail. Náklady na vrácení nese zákazník.

Odborný zákaznický servis

Naši odborníci jsou připraveni vám poskytnout rychlou a kvalifikovanou pomoc online i v našem kamenném obchodě. Máte otázky? Neváhejte se na nás obrátit.

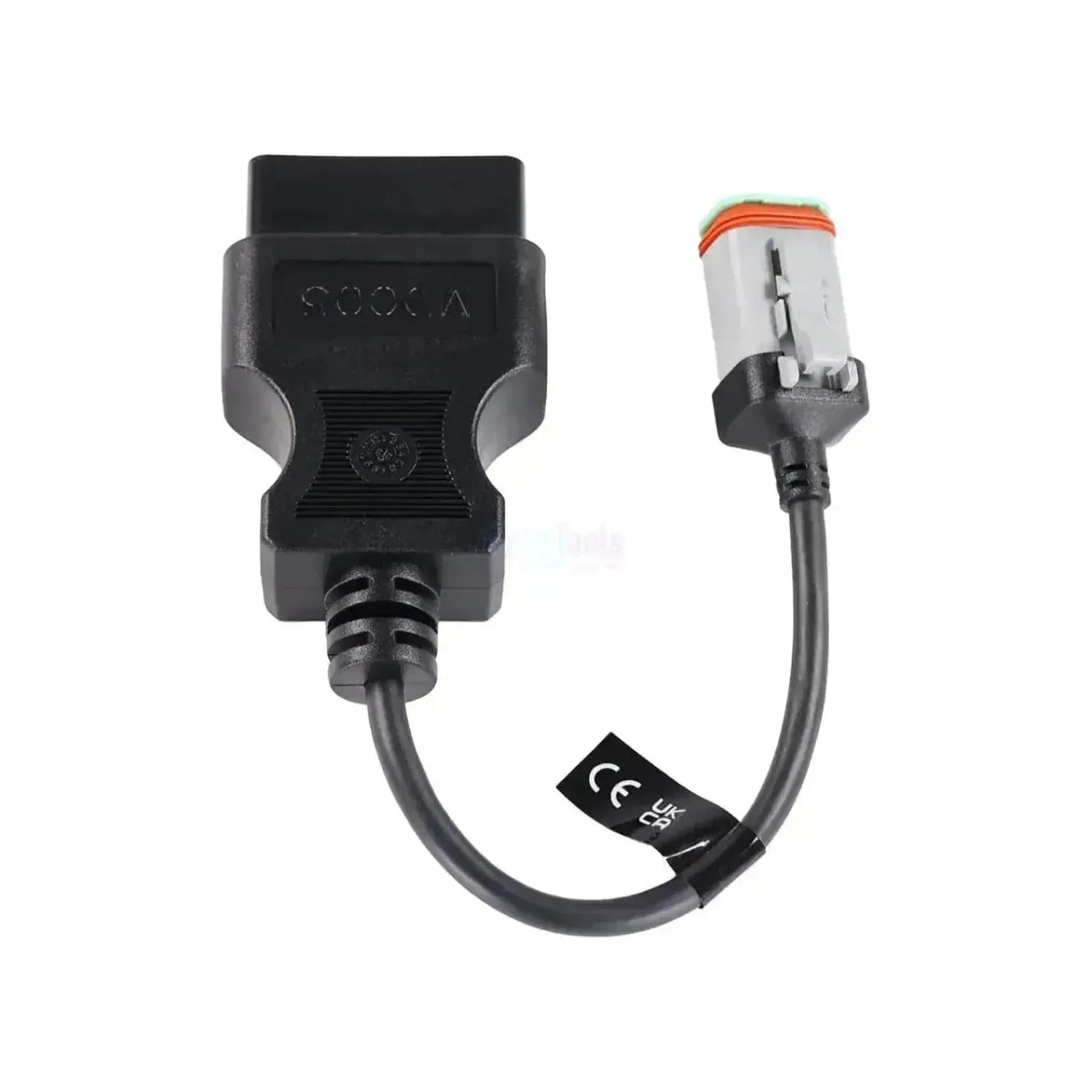

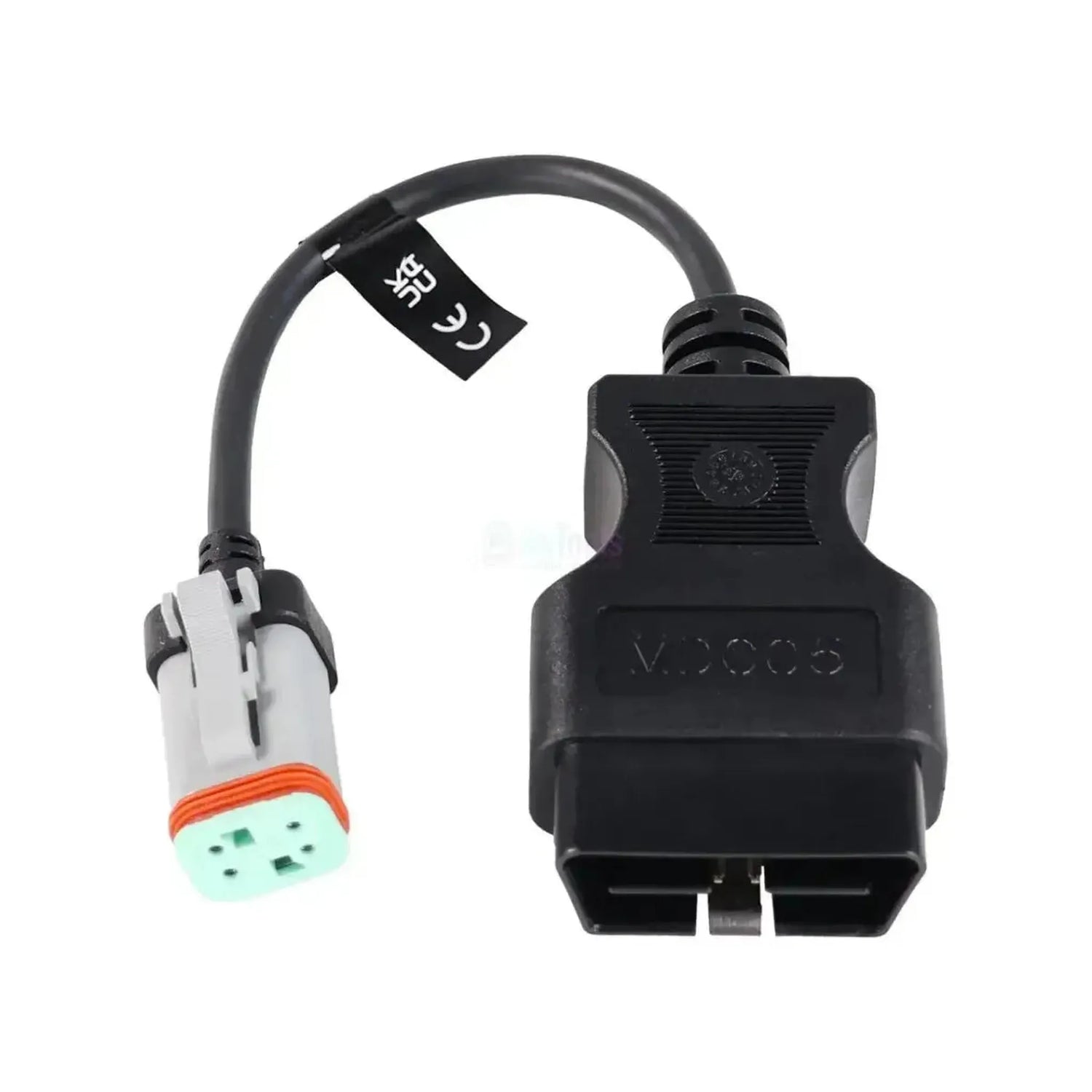

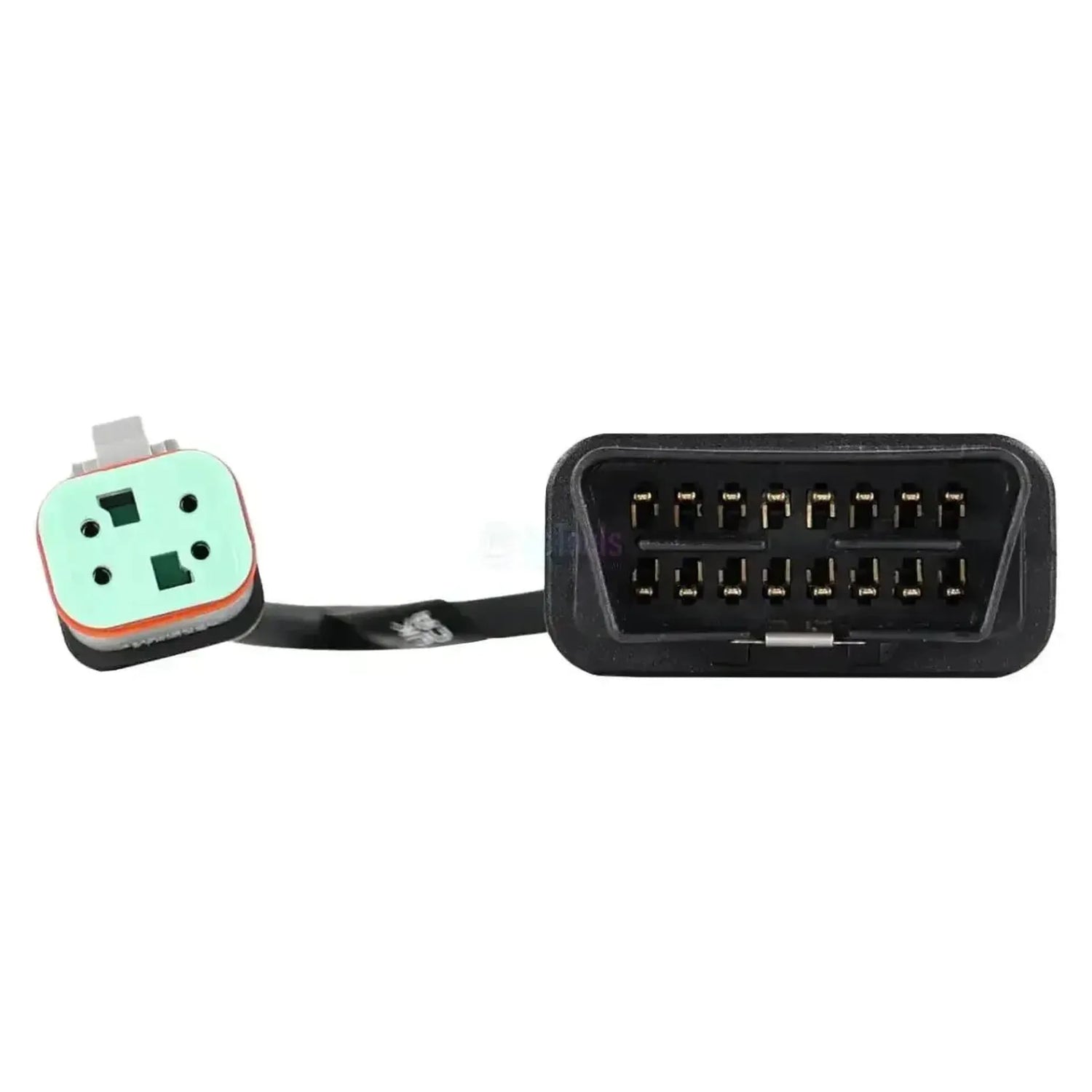

Jaltest MDC05 je testovací kabel mezi 4-pinovým EBS konektorem modulu Knorr-Bremse EBS s výjimkou vozidel MAN a 16-pinovým OBD2 konektorem testovací jednotky Jaltest ETM. Připojujete jej přímo na modul, nikoli na diagnostický konektor vozidla. Na straně modulu je umístěn 4-pinový konektor typu Deutsch se šedým pouzdrem, zeleným pouzdrem kontaktů, oranžovohnědým těsnicím kroužkem a západkou, která zajišťuje konektor na místě.

Prostřednictvím tohoto připojení si testovací jednotka Jaltest ETM, určená pro diagnostiku brzdových a senzorových součástí, sama navázne komunikaci s modulátorem, jako by byla řídící jednotkou. Tak lze ověřit, zda je součást skutečně vadná, nebo je porucha v kabeláži či řídící jednotce. Kromě tohoto kabelu budete potřebovat samotnou ETM, licenci ETM a aktivní softwareovou licenci CV nebo Modular.

VÝHODY

✔Vyvinut speciálně pro moduly Knorr-Bremse EBS s výjimkou vozidel MAN, takže není třeba improvizovat s jednotlivými měřicími piny.

✔Přístup k součásti nezávisle na řídící jednotce: ETM si sama navázne komunikaci.

✔Eliminuje zbytečný demontáž: Pokud se modulátor ukáže jako funkční, nemusí se demontovat.

✔Umožňuje pokročilou diagnostiku modulátoru EBS a test End of Line.

DŮLEŽITÁ UPOZORNĚNÍ

✕Funguje pouze s Jaltest ETM; tento kabel není určen pro diagnostiku vozidel prostřednictvím Jaltest Link.

✕Vyžaduje licenci ETM vedle aktivní softwareové licence CV nebo Modular; ostatní moduly nelze s ETM kombinovat.

✕ETM není kompatibilní s přenosným zařízením Jaltest; ovládání probíhá z počítače nebo notebooku.

✕MDC04 je stejný kabel se zeleným pouzdrem kontaktů a kódováním A; pro moduly EBS v automobilech MAN se používají MDC02 a MDC03. Kódování se liší podle typu, takže nesprávně vybraný kabel fyzicky nepasuje na modul.

Aplikace a funkčnosti

Prostřednictvím tohoto kabelu komunikuje Jaltest ETM přímo se součástí, bez účasti řídící jednotky vozidla. Níže je uveden přehled, které komponenty ETM dosahuje a co s nimi v dílně ověříte.

Co pokrývá Jaltest ETM

Modulátory EBS od společnosti Wabco: První, druhá a třetí generace.
Modulátory EBS od společnosti Knorr-Bremse: Druhá a třetí generace.
Modulátory přívěsů od společnosti Knorr-Bremse: Řídící moduly brzdového systému přívěsu.
Indukční senzory rychlosti kol: Senzory rychlosti systémů ABS a EBS.
Senzory opotřebení brzdových destiček: Senzory, které monitorují tloušťku brzdové destičky.

Co můžete dělat

Přístup k součásti v izolaci: ETM přebírá roli řídící jednotky a komunikuje přímo se součástí.
Ověřit, zda je součást opravdu vadná: Funguje-li součást, je porucha jinde v instalaci.
Kompletní měření modulátoru EBS: Pokročilá diagnostika modulátoru.
Provést End of Line test (EOL): Ověření správné funkčnosti součásti.

Co budete potřebovat

Jaltest ETM: Samotná testovací jednotka. Pro Jaltest Link V9 jde o ETM rozhraní s referenčním číslem 70001007; kompletní sada ETM je 70001008.
Licence ETM: Bez ní se ETM nespustí. Roční prodloužení má referenční číslo 29701.
Aktivní softwareová licence Jaltest: Licence CV nebo Modular. Ostatní moduly nelze s ETM kombinovat.
Napájení: ETM se napájí z vozidlových akumulátorů.

💡

Užitečné informace: Hardware, software a uživatelská práva ETM jsou svázány s datem vypršení vaší softwareové licence Jaltest. Pokud vaše licence vyprší později než za rok, zaplatíte pouze za zbývající dobu. Jakmile licence Jaltest vyprší, ETM přestane fungovat, dokud ji neobnovíte. Před objednávkou si proto ověřte, do kdy vaše licence Jaltest běží.

Obsah balení

1x Jaltest (MDC05) | Knorr-Bremse 4-pinový EBS – 16-pinový OBD2 adaptérový kabel | Vozidla skupiny vozidel

Technické specifikace

Specifikace	Popis
Značka	Jaltest (Cojali)
Číslo reference	MDC05
Typ	Testovací kabel pro Jaltest ETM
Určen pro	Moduly Knorr-Bremse EBS s výjimkou MAN
Konektor na straně zařízení	4kolíkový konektor Deutsch se zeleným konektorem
Konektor na straně rozhraní	16kolíková OBD2
Délka	24 až 26 cm
Rozhraní	Jaltest Link V8.1 a V9
Součást sady kabelů	ETM-kit (70001008)
Požadováno pro použití	Jaltest ETM s licencí ETM a aktivní licencí software CV nebo Modular
Není dostupné pro	Přenosné jednotky Jaltest
Prodloužení licence ETM	29701 (Jaltest ETM, prodloužení na jeden rok)
