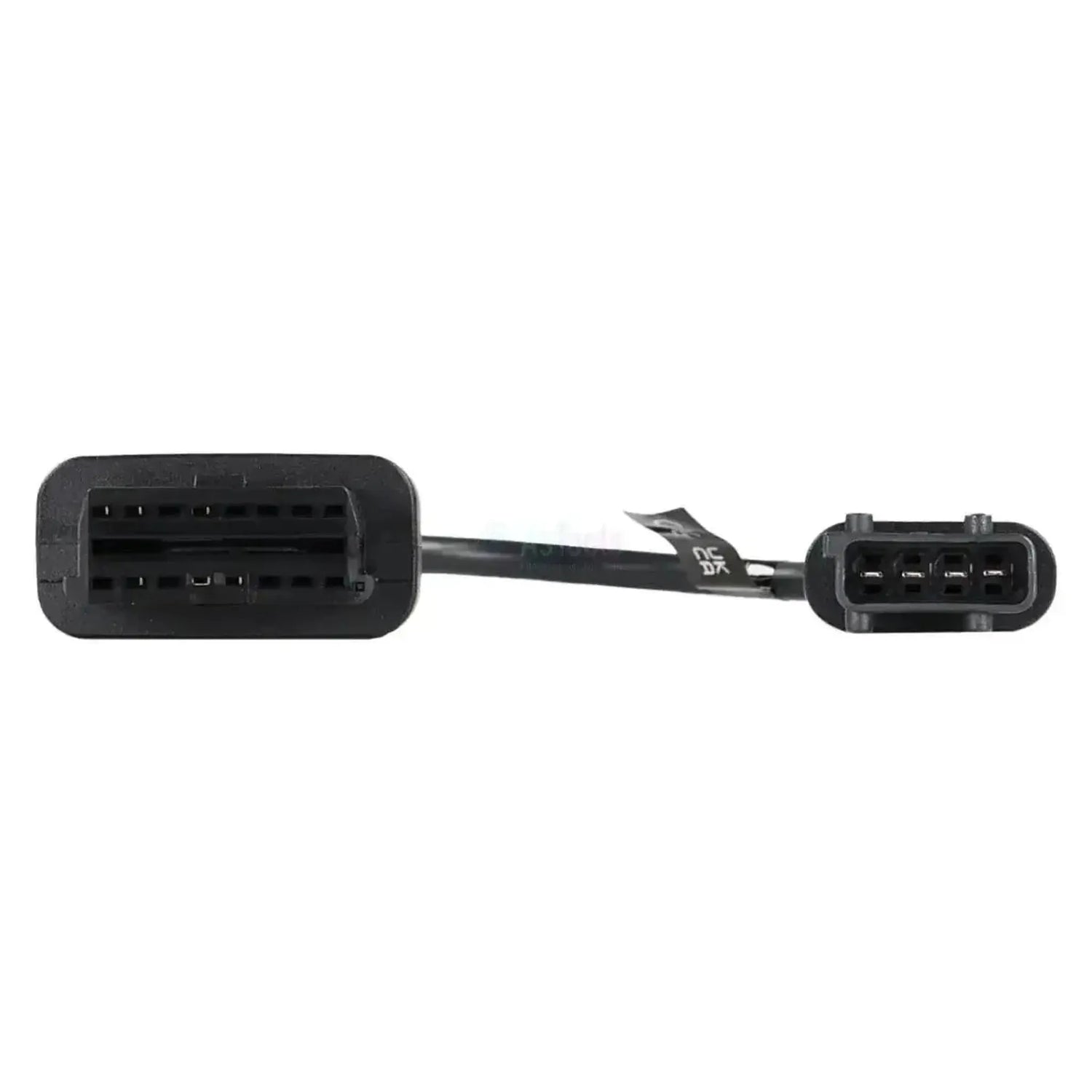

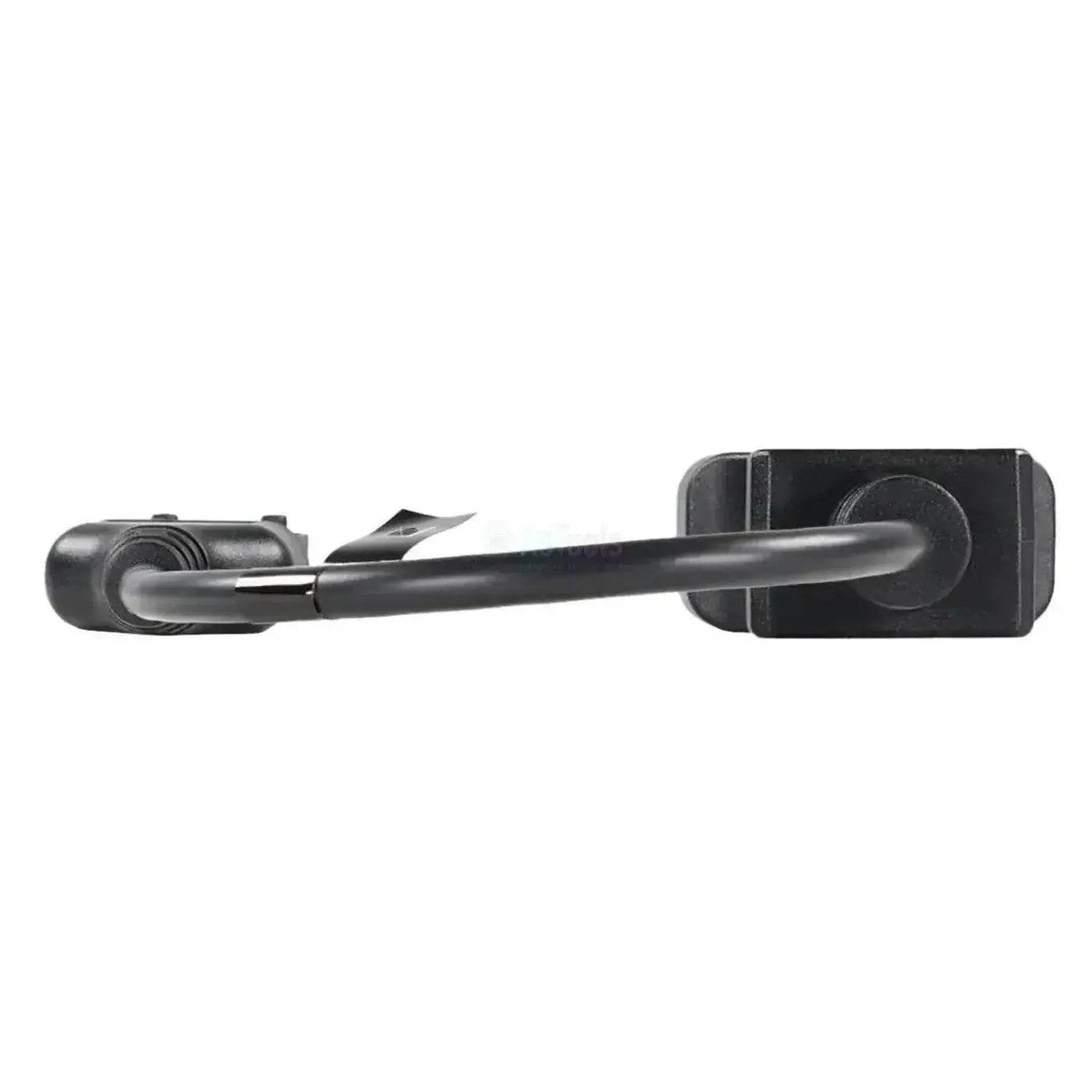

Adaptér Jaltest JDC554A propojuje pravoúhlý 4-kolíkový diagnostický konektor vysokozdvižných vozíků Linde, paletových manipulátorů a paletových vozíků s 16-kolíkovým OBD2 vstupem vašeho diagnostického kabelu Jaltest. Na straně vozíku se nachází černý pravoúhlý konektor se čtyřmi plochými kontaktními pozicemi v jedné řadě, zajišťovacím jazýčkem na horní straně a přímým vedením kabelu; kabel měří 28 až 30 cm. Tento konektor se nachází pod kapotou vozíku a snadno se rozlišuje od kulatých konektorů Linde používaných na vysokozdvižných vozících.

Jakmile je připojení navázáno, software Jaltest přistupuje k řídícím jednotkám za tímto jediným konektorem. U lehčího manipulačního materiálu se jedná o výkonový modul LAC, srdce elektrického jízdu a zvedací pohon, a u paletových manipulátorů přibývá displej LID. Na modulu LAC jsou dostupné chybové kódy, naměřené hodnoty, data ECU a údaje o údržbě – všechny čtyři kategorie; rozšířená CAN síť jako u vysokozdvižných vozíků Linde se zde nenachází. Kabel je kompatibilní s Jaltest Link V8.1 i V9 a spadá pod modul Jaltest MHE.

VÝHODY

✔Přistupuje k výkonovému modulu LAC, řídící jednotce elektrického jízdu a zvedací pohonu.

✔U paletových manipulátorů přibývá displej LID s údaji o údržbě vozíku.

✔Pracuje s Jaltest Link V8.1 i V9, takže s oběma generacemi interfejsu.

✔Pokrývá rozsáhlý sortiment manipulační techniky: paletové vozíky řady T, paletové manipulátory řady L, kompaktní manipulátory řady N, dubinové manipulátory řady D a vysokozdvižné vozíky řady R.

POZNÁMKY

✕Pokrytí se omezuje na výkonový modul LAC a u paletových manipulátorů na displej LID; rozšířená CAN síť jako u vysokozdvižných vozíků zde není dostupná.

✕Jaltest pro tyto řídící jednotky nenabízí doplňkové akce nebo kalibrační postupy.

✕Pouze pro pravoúhlý 4-kolíkový konektor: kulatý 7-kolíkový konektor Linde patří do JDC552A a varianta se 7+7 kolíky do JDC571.9.

✕S délkou 28 až 30 cm je kabel poměrně krátký, takže pracujete v těsné blízkosti vozíku.

Použití a funkčnosti

Prostřednictvím tohoto připojení přistupujete pomocí softwaru Jaltest k řídícím jednotkám za pravoúhlým 4-kolíkovým konektorem. Která systémy jsou přítomna, se liší podle série: u paletových vozíků a vysokozdvižných vozíků pokrývá pouze výkonový modul LAC, u paletových manipulátorů přibývá displej LID. Následující jednotky jsou součástí pokrytí MHE od společnosti Jaltest.

Řídící jednotky, které můžete přistupovat

LAC, výkonový modul: Výkonový modul elektrického jízdu a zvedací pohonu s chybovými kódy, naměřenými hodnotami, daty ECU a údaji o údržbě.
LID, displej: Palubní deska paletového manipulátoru se stejnými funkcemi.

Co můžete dělat

Čtení a mazání chybových kódů: Čtení paměti chyb řídící jednotky s popisem zjištěné poruchy.
Zobrazení měřených hodnot: Aktuální hodnoty senzorů připojených k řídící jednotce v číselné podobě i v grafickém znázornění.
Zobrazení údajů o údržbě: Intervaly údržby a provedené práce na vozíku se zprávou o servisu.

Kompatibilní vozidla a použití

Rozhodující je konektor, nikoliv model. Tento kabel se hodí pro každý manipulační vozík, paletový manipulátor nebo paletový vozík Linde s pravoúhlým 4-kolíkovým diagnostickým konektorem pod kapotou. Následující série nabízí Jaltest v rámci svého pokrytí MHE; pro vnitropodnikovou manipulaci neplatí povinnost OBD, takže tento konektor zůstává v používání i na novějších vozících. Rozdíl je viditelný pouhým okem: pravoúhlý a plochý oproti kulatému.

Linde:

Řada 1152 / 1151 / 1153 / 1154: T16 - T25 elektrické paletové vozíky.
Řada 141 / 144 / 360: T16 - T30 paletové vozíky.
Řada 1170 / 1172 / 1173 / 1174: L06 - L20 paletové manipulátory.
Řada 131 / 139 / 372 / 379: L10 - L16 paletové manipulátory a T20 - T30.
Řada 132 / 149 / 1159: N20 - N25 kompaktní manipulátory.
Řada 1160 / 1163 / 1164: D06 - D12 dubinové manipulátory.
Řada 113 / 115 / 116 / 1120: R10 - R25 vysokozdvižné vozíky.
Řada 1111: N20 kompaktní manipulátor.

💡

Užitečné informace: Pravoúhlý 4-kolíkový konektor se nachází pod kapotou a je zřetelně menší a plošší než kulaté konektory Linde na vysokozdvižných vozících. Ověřte si to přímo na samotném vozíku před objednávkou.

Obsah balení

1x Adaptér Jaltest (JDC554A) | Linde 4-kolíkový OBD - 16-kolíkový OBD2 | Manipulační technika

Technické specifikace

Specifikace	Popis
Značka	Jaltest (Cojali)
Referenční číslo	JDC554A
Typ	Adaptér
Použití	Manipulační vozíky, paletové manipulátory a paletové vozíky Linde
Délka	28-30 cm
Konektor	Jaltest Link V8.1 a V9
Připojení na straně zařízení	4-kolíkový OBD (pravoúhlý)
Konektor na straně rozhraní	16kolíkový OBD2
Řídicí jednotky	LAC (výkonový modul) a LID (displej, na paletových manipulátorech)
Segment	Zvedací a manipulační zařízení
Modul Jaltest	Jaltest MHE (interní přeprava a manipulační zařízení)
