Jaltest | SKU: JDC604.9

Jaltest (JDC604.9) | Mercury (MEFI 1-4) 10-kolíkový OBD – 16-kolíkový OBD2 adaptér | Motorový člun

Name: Jaltest (JDC604.9) | Mercury (MEFI 1-4) 10-kolíkový OBD – 16-kolíkový OBD2 adaptér | Motorový člun
Brand: Jaltest
SKU: JDC604.9
Price: 113.95 EUR
Availability: InStock

€113,95 včetně DPH

€94,17 bez DPH

Záruka přímo přes AsTools

Záruční případy řešíme sami, rychle a bez zprostředkování výrobce. Díky vlastnímu skladovému zásobování a technické kvalifikaci vám můžeme obvykle pomoci bez zbytečných průtahů. Pouze ve výjimečných situacích produkt přeposíláme dále dodavateli.

2 roky záruky na všechny produkty

Všechny naše produkty jsou dodávány s 2letou zárukou od výrobce. Máte tak jistotu dlouhodobé kvality a servisu.

Jednoduchý návrat zboží

Vrácení zboží si snadno vyžádáte přes svůj účet. Pošleme vám vrácenku na e-mail. Náklady na vrácení nese zákazník.

Odborný zákaznický servis

Naši odborníci jsou připraveni vám poskytnout rychlou a kvalifikovanou pomoc online i v našem kamenném obchodě. Máte otázky? Neváhejte se na nás obrátit.

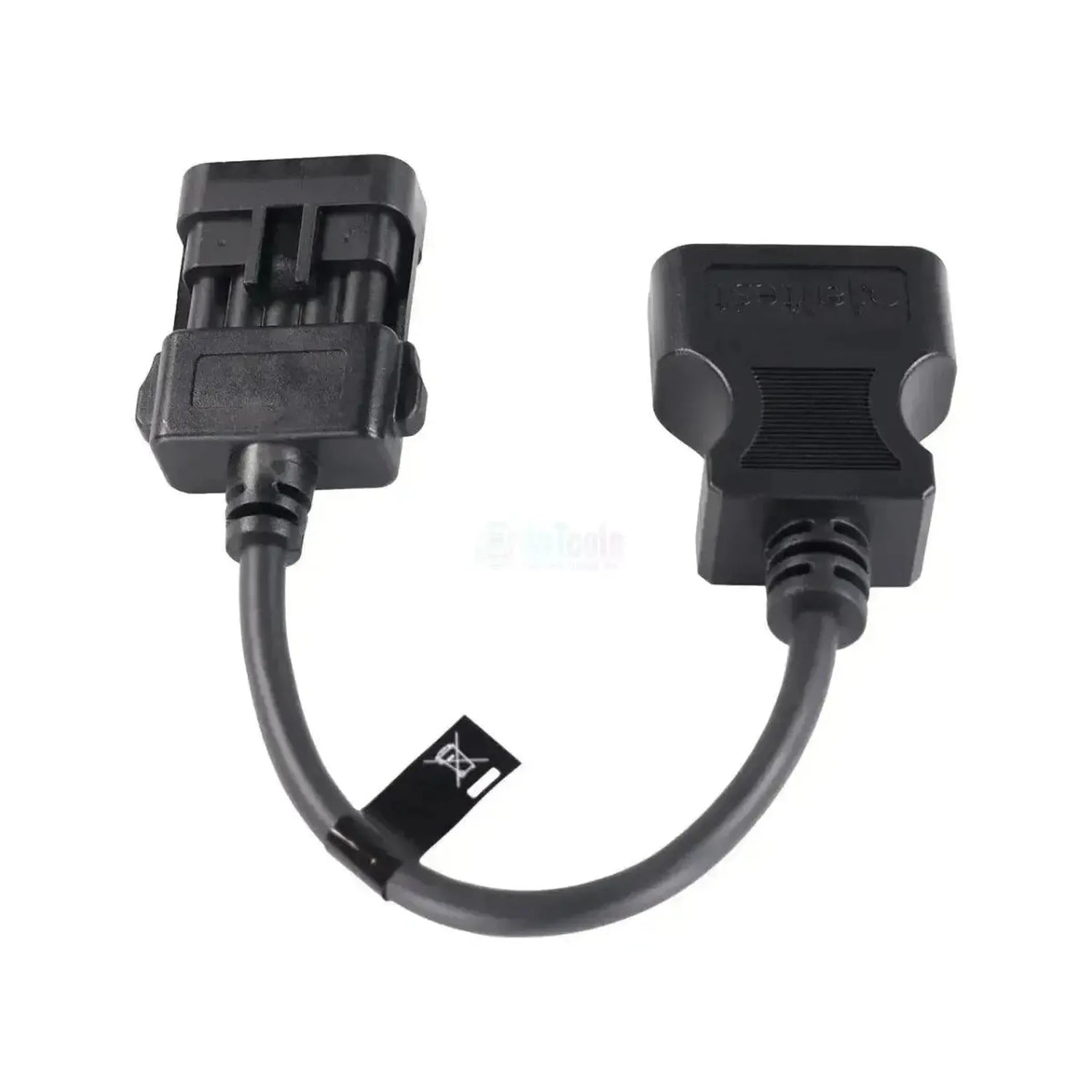

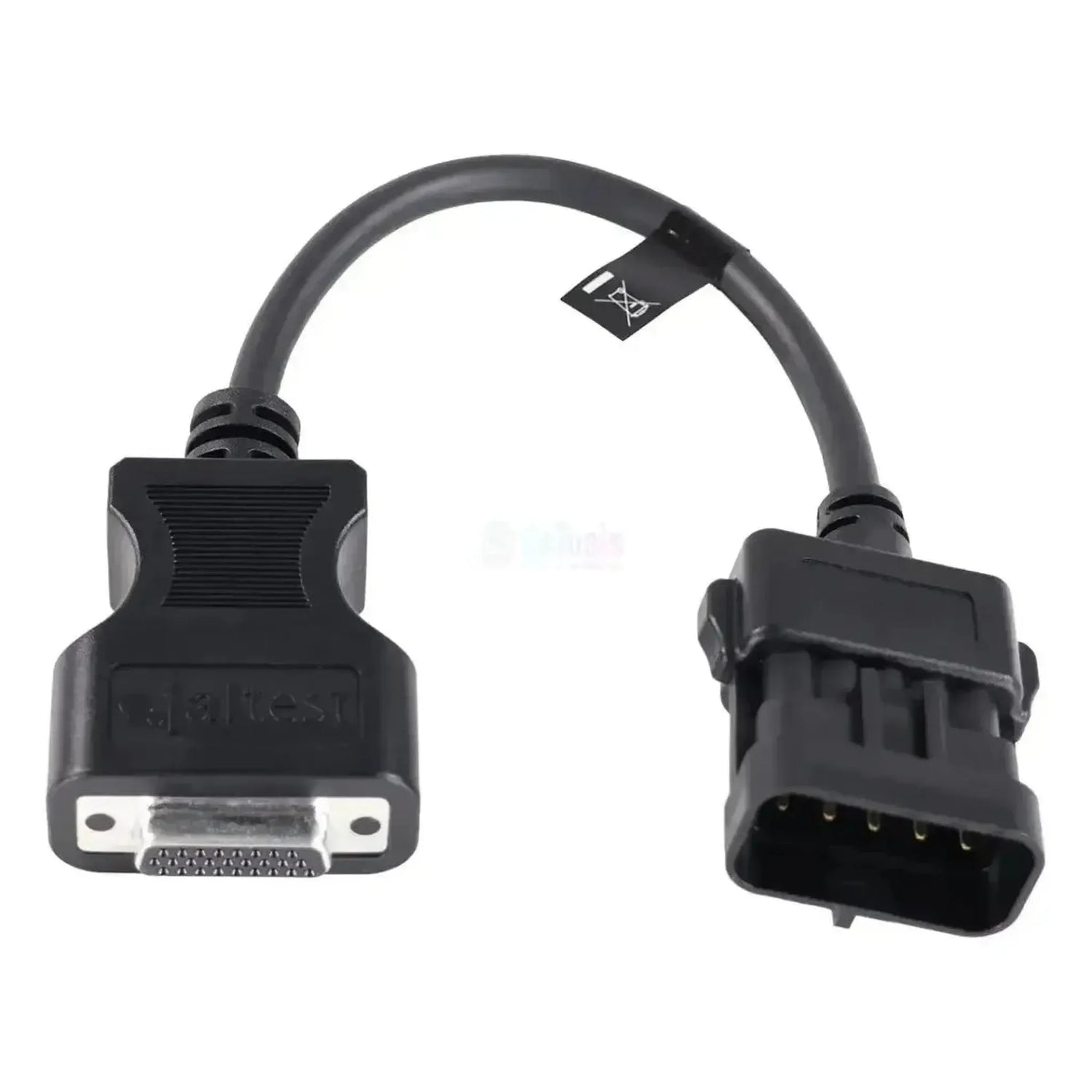

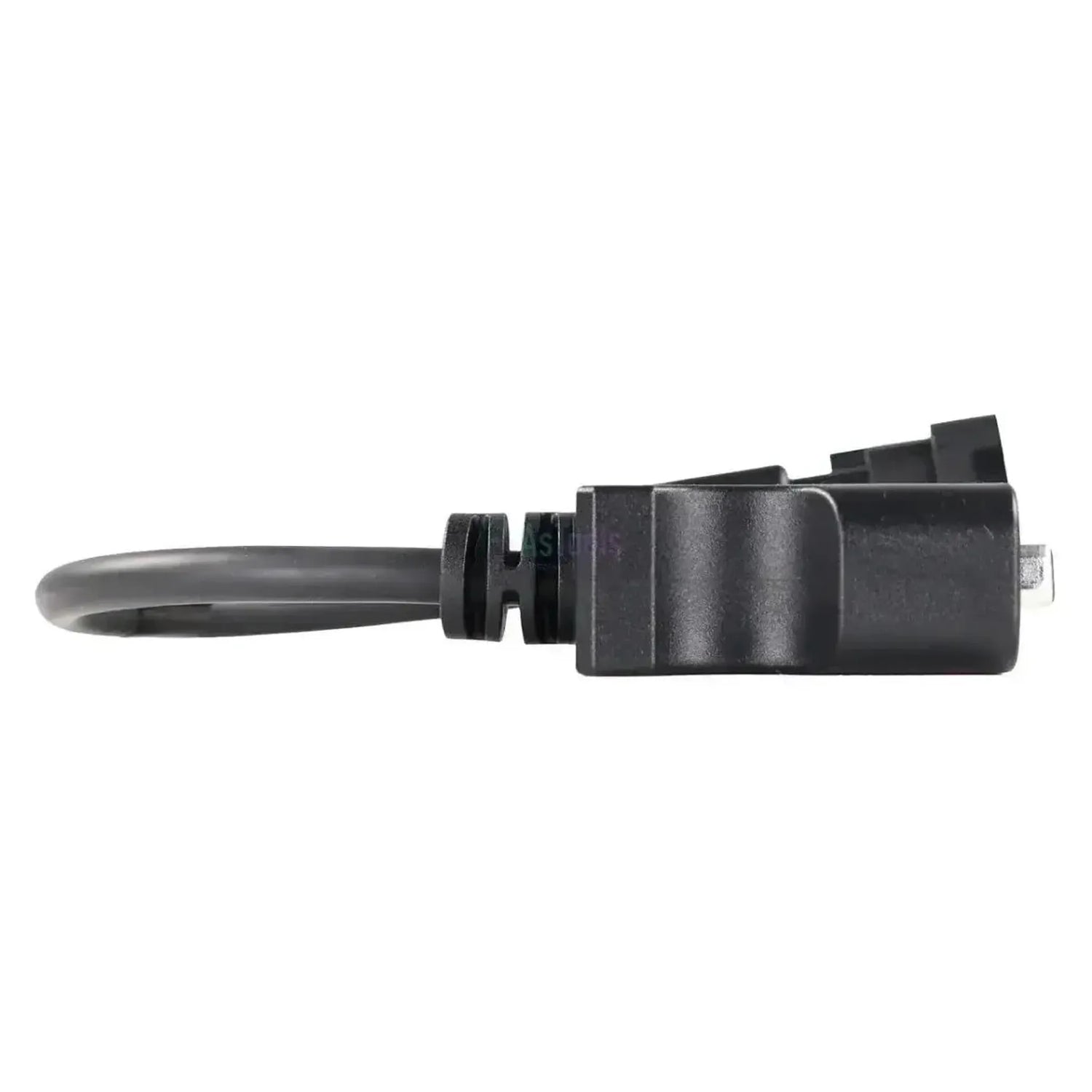

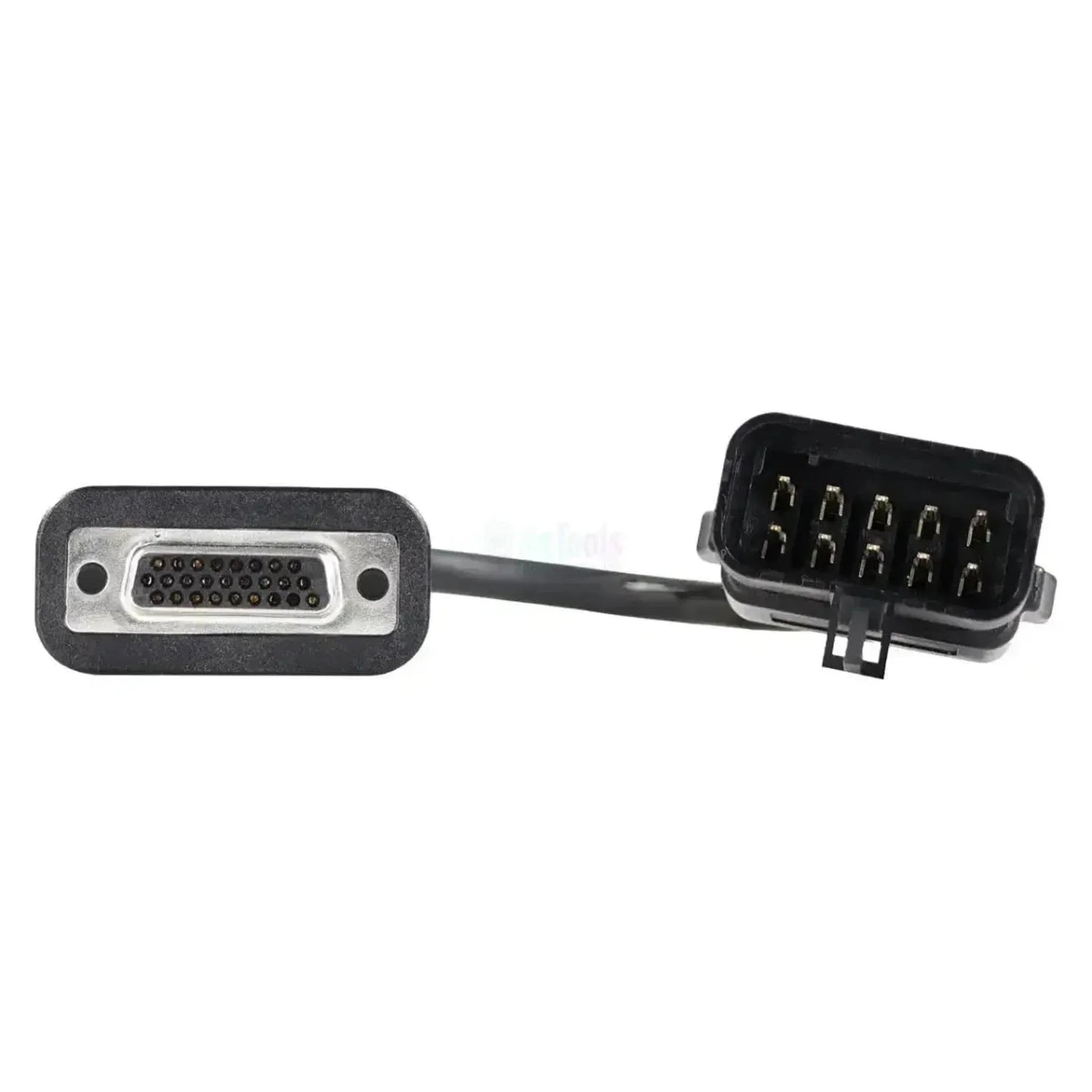

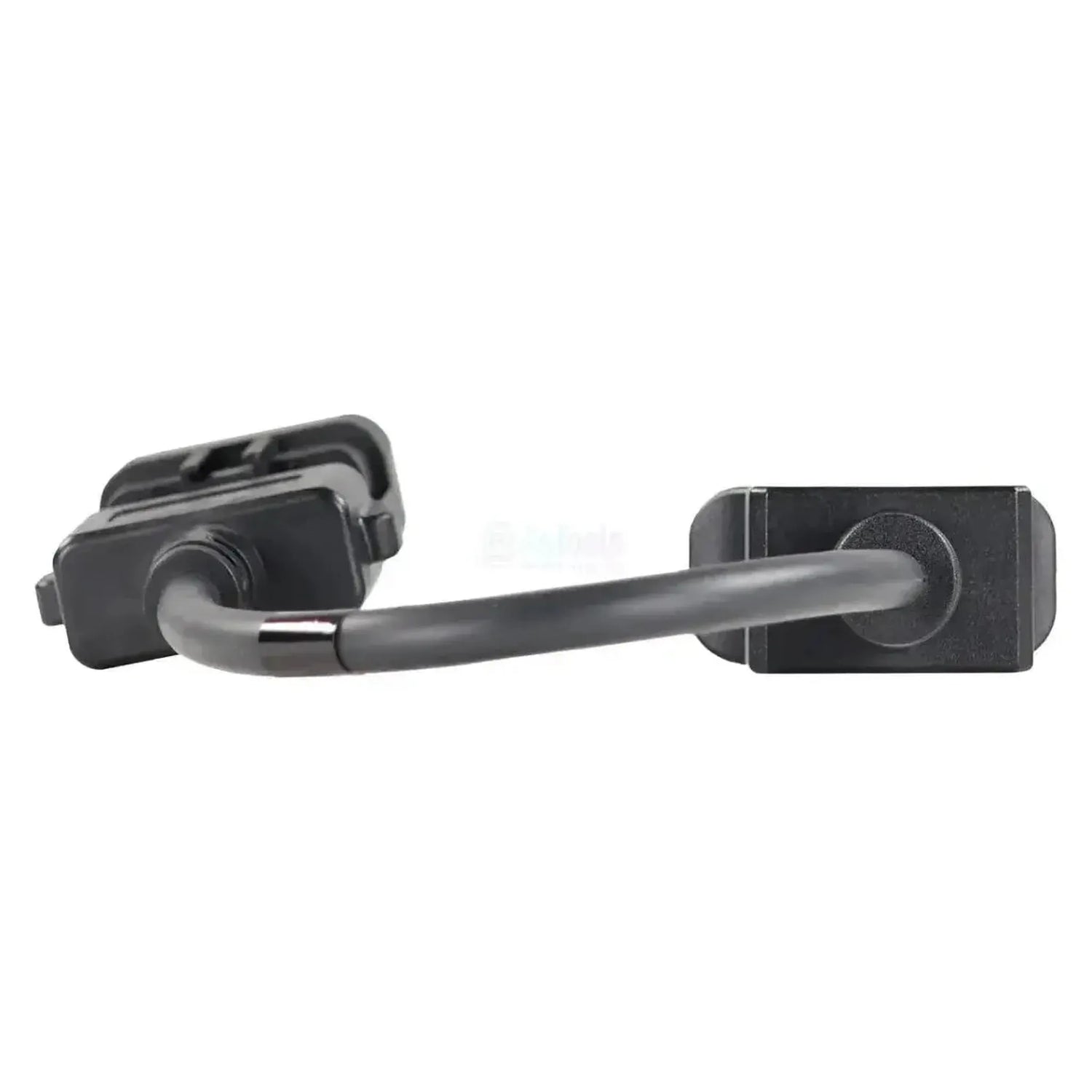

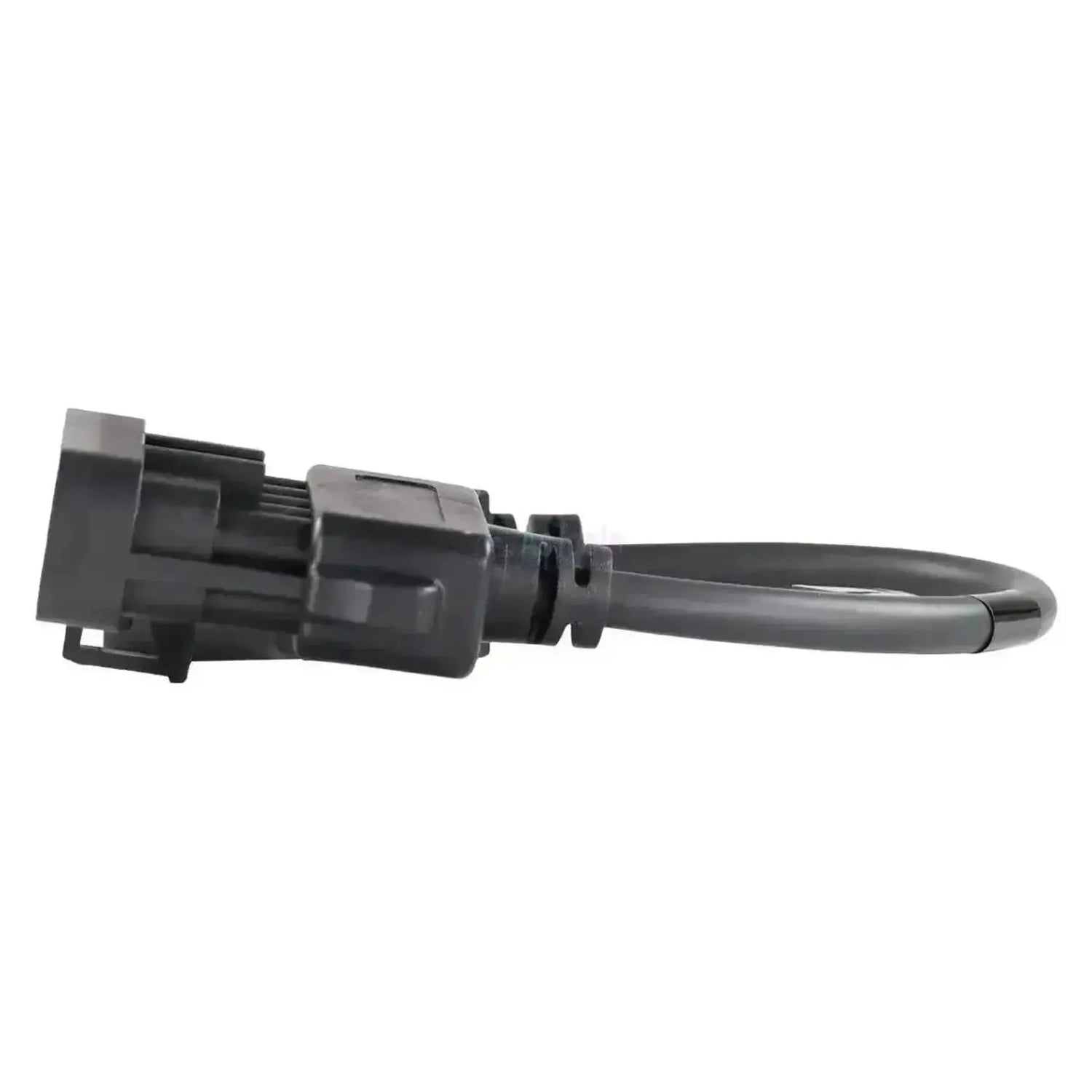

Kabel Jaltest JDC604.9 propojuje 10-kolíkový konektor MEFI lodních motorů MerCruiser s vaším rozhraním Jaltest. Na straně motoru se kabelu nachází černý obdélníkový konektor s deseti kolíky uspořádanými v dvojité řadě po pěti a pojistným klipem na zadní straně. Na straně rozhraní kabelu se nachází 26-kolíkový D-sub se šroubovací fixací, kterou připojíte k Jaltest Link V9 přes prodlužovací kabel JDC100B. Délka kabelu je 28 až 30 cm.

Za tímto konektorem se skrývá řídící jednotka MEFI, řízení benzinových motorů, které MerCruiser dlouhá léta používala v přenosných blocích ve verzích MEFI 1-2 a MEFI 3-4. Jaltest zpracovává obě verze stejně: čtení chybových kódů, prohlížení naměřených hodnot, řízení součástí a živá data jsou všechny zahrnuty. Parametry, kalibrace a reset chybí právě zde; tyto funkce patří k novějším řídícím jednotkám ECM a PCM-555, které mají svůj vlastní 4-kolíkový konektor. Kabel spadá pod Jaltest Marine.

VÝHODY

✔Pokrývá obě generace MEFI jedním kabelem: MEFI 1-2 a MEFI 3-4.

✔Na řídící jednotce MEFI naleznete kromě chybových kódů také naměřené hodnoty a řízení součástí.

✔Pomocí živých dat sledujete hodnoty během chodu motoru.

✔Jeden konektor pro rozsáhlou nabídku motorů: od řady 4.3 přes bloky MAG až po velké varianty 454, 496 a 502.

POZNÁMKY

✕Strana rozhraní je 26-kolíkový D-sub: na Jaltest Link V9 kabelu připojíte přes JDC100B.

✕Řídící jednotky MEFI nejsou vybaveny parametry, kalibrací nebo resetem.

✕Pouze pro 10-kolíkový konektor MEFI s dvojitou řadou kolíků: jednotky 555 mají 4-kolíkový konektor a vyžadují JDC603A.

✕Pouze pro přenosné motory značky MerCruiser; lodní motory Mercury nemají tento konektor.

Použití a funkčnosti

Přes toto připojení přistupujete pomocí softwaru Jaltest k řídící jednotce motoru MEFI bloku MerCruiser. Jde o jedinou jednotku za tímto 10-kolíkovým konektorem: ovládání plynu a převodu a řízení kurzu se u Mercury nacházejí v ostatních jednotkách s vlastními konektory. Jednotky uvedené níže pocházejí z pokrytí Mercury v produktu Jaltest Marine.

Řídící jednotky, které můžete přistupovat

MEFI 1-2, řízení motoru: První dvě generace řídící jednotky MEFI s chybovými kódy, naměřenými hodnotami, řízením součástí a živými daty.
MEFI 3-4, řízení motoru: Třetí a čtvrtá generace se stejnými funkcemi.

Co můžete dělat

Čtení chybových kódů: Čtení paměti chyb z řídící jednotky MEFI s popisem zjištěné poruchy.
Prohlížení naměřených hodnot: Aktuální hodnoty senzorů připojených k řídící jednotce MEFI.
Řízení součástí: Přímé řízení aktuátorů pro určení, zda je porucha v samotné součásti.
Sledování v reálném čase: Sledování hodnot v reálném čase během chodu motoru.

Kompatibilní vozidla a použití

Rozhodující je konektor, ne model. Tento kabel se hodí na kterýkoli přenosný motor MerCruiser s 10-kolíkovým konektorem MEFI. Jaltest Marine pokrývá motory uvedené níže; správnost zjistíte podle černého obdélníkového konektoru s dvojitou řadou pěti kolíků, nikoli podle označení typu bloku.

Mercury MerCruiser:

Řada 4.3: 4.3 EFI, 4.3 MPI a 4.3 MPI ECT
Řada 5.0 a 5.7: 5.0 EFI, 5.0 MPI, 5.7 EFI, 5.7 MPI a varianty Horizon
Řada MAG: 262 MAG, 350 MAG EFI a MPI, 377 MAG MPI, 383 MAG Stroker, 496 MAG (HO) a 8.2 MAG
Velké bloky: 454 EFI a MPI, 502 EFI, 502 MAG EFI a 502 MPI, 7.4 TBI a 7.4 MPI, 8.1S Horizon a HO
Ostatní: Varianty Scorpion a Black Scorpion, MX 6.2 MPI, Vazer 100 a modely 200/250 Optimax a 240 EFI

💡

Užitečné informace: Konektor MEFI se nachází v motorovém prostoru na motoru nebo vedle něj. MerCruiser později přešla na řídící jednotky ECM a PCM-555 se 4-kolíkovým konektorem; ty vyžadují JDC603A. Před objednávkou si spočítejte počet kolíků na vašem motoru.

Obsah balení

1x Kabel Jaltest (JDC604.9) | Mercury (MEFI 1-4) 10-kolíková – 16-kolíková OBD2 adaptér | Lodní motor

Technické specifikace

Specifikace	Popis
Značka	Jaltest (Cojali)
Referenční číslo	JDC604.9
Typ	Adaptérní kabel
Použití	Přenosné motory Mercury MerCruiser (MEFI 1-4)
Délka	28 - 30 cm
Rozhraní	Jaltest Link V9
Konektor na straně motoru	10-kolíkový obdélníkový černý konektor s dvojitou řadou kolíků
Přípojka na straně zařízení	26-kolíkový D-sub (SUBD-26) se šroubovací fixací
Řídicí jednotky	MEFI 1-2 a MEFI 3-4 (řízení motoru)
Segment	Motorový člun
Modul Jaltest	Jaltest Marine
Součást sady kabelů	Sada kabelů pro lodě Jaltest Marine (70002008) a vnitřní (70002009)
Požadovaný prodlužovací kabel	JDC100B (2,5 m SUBD-26) při použití s Jaltest Link V9
