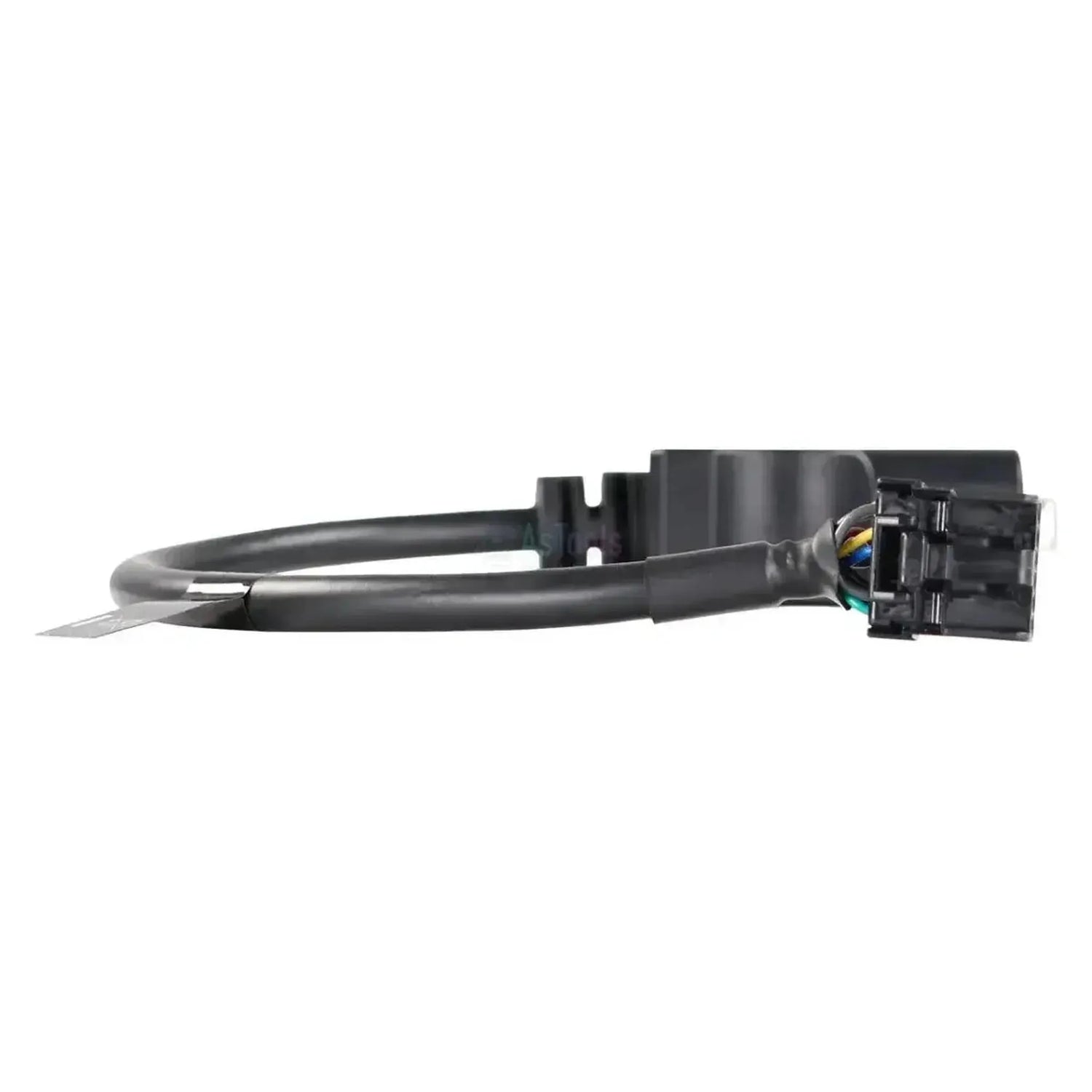

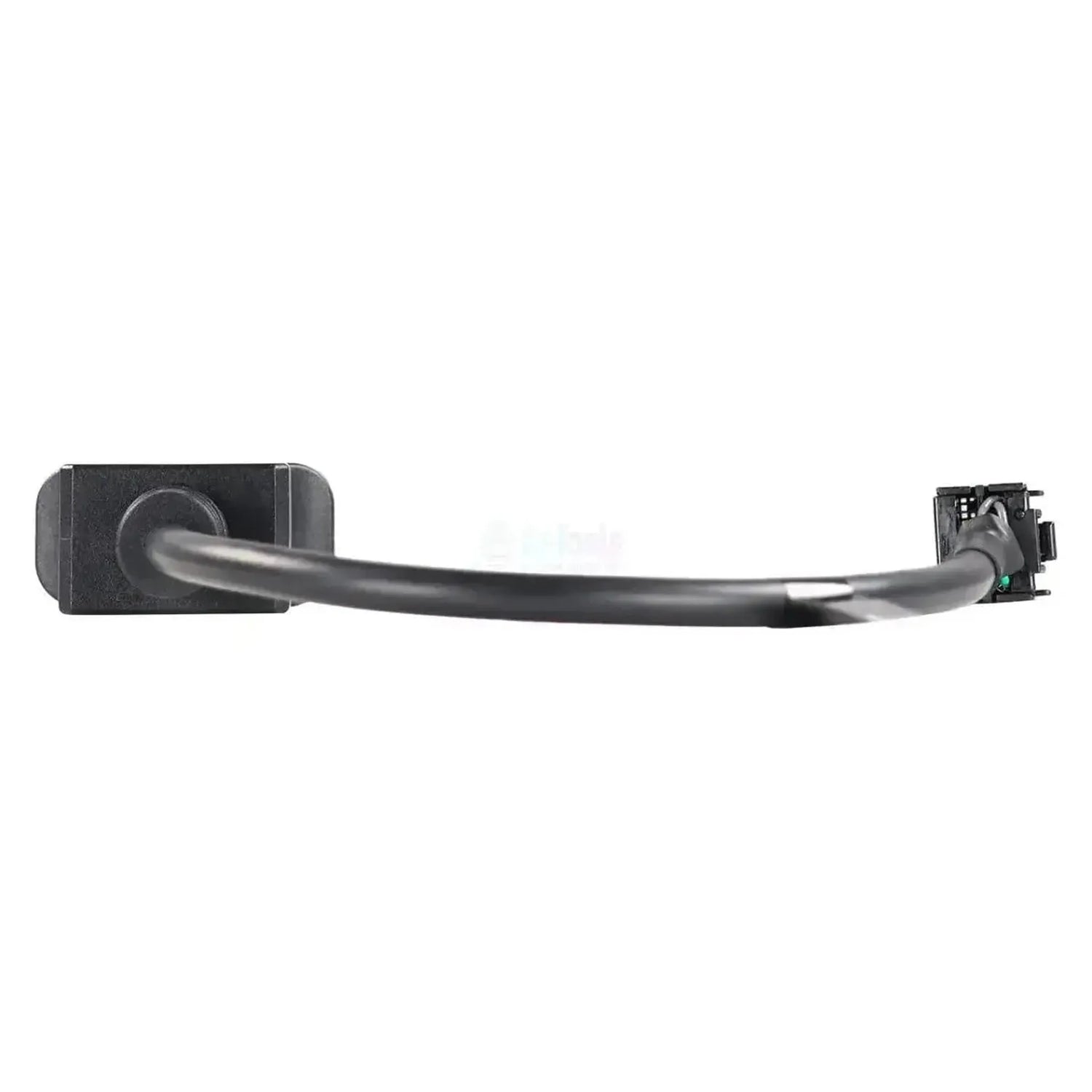

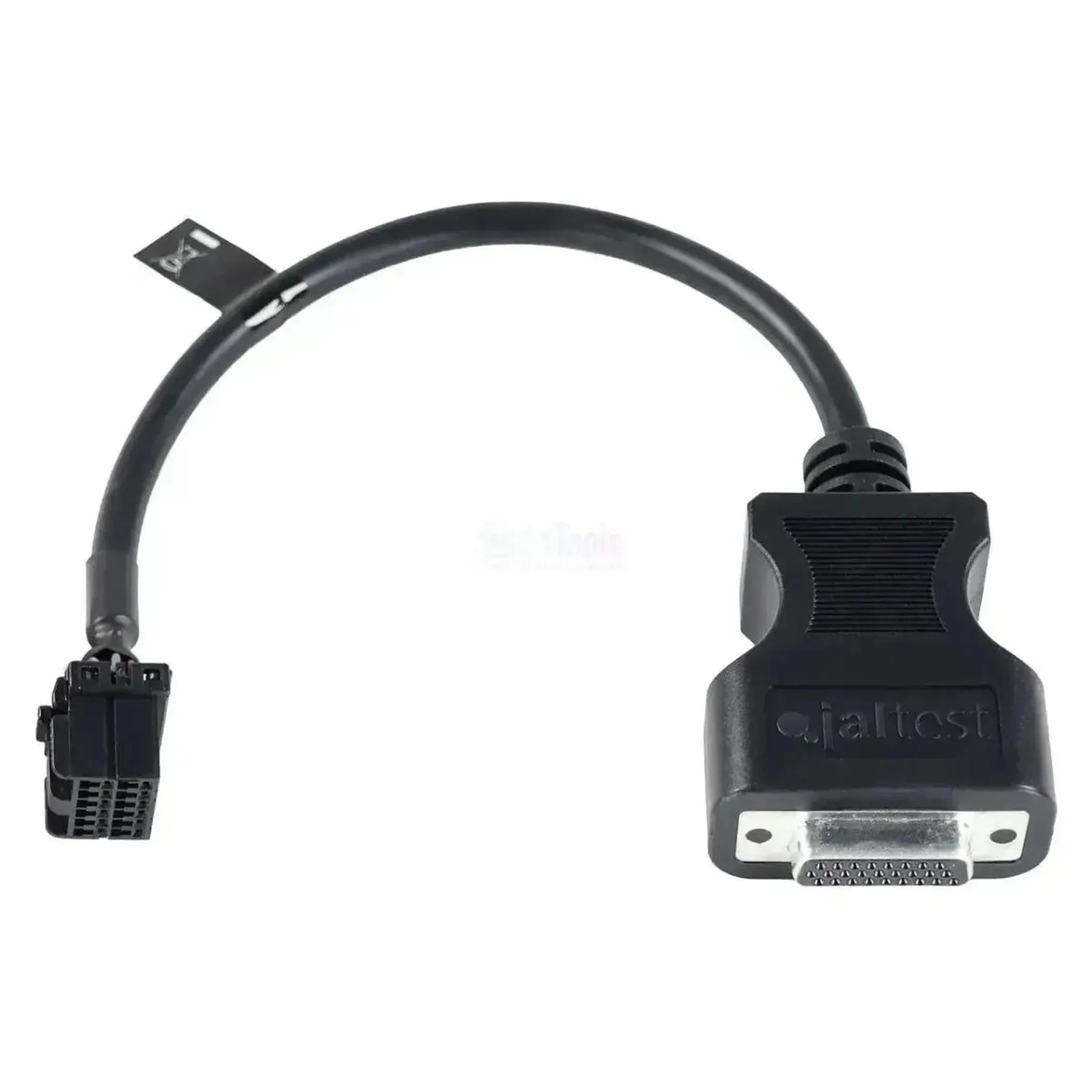

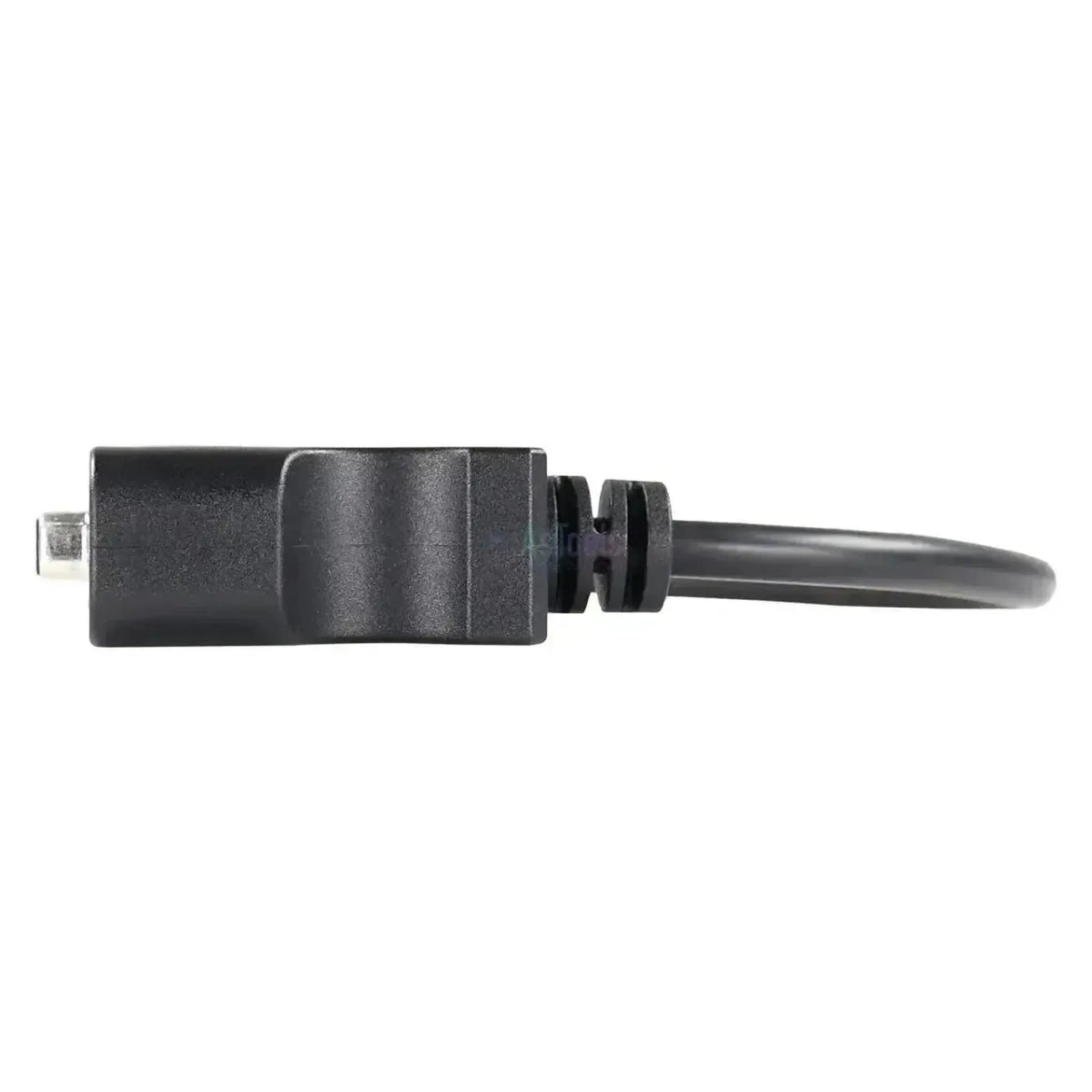

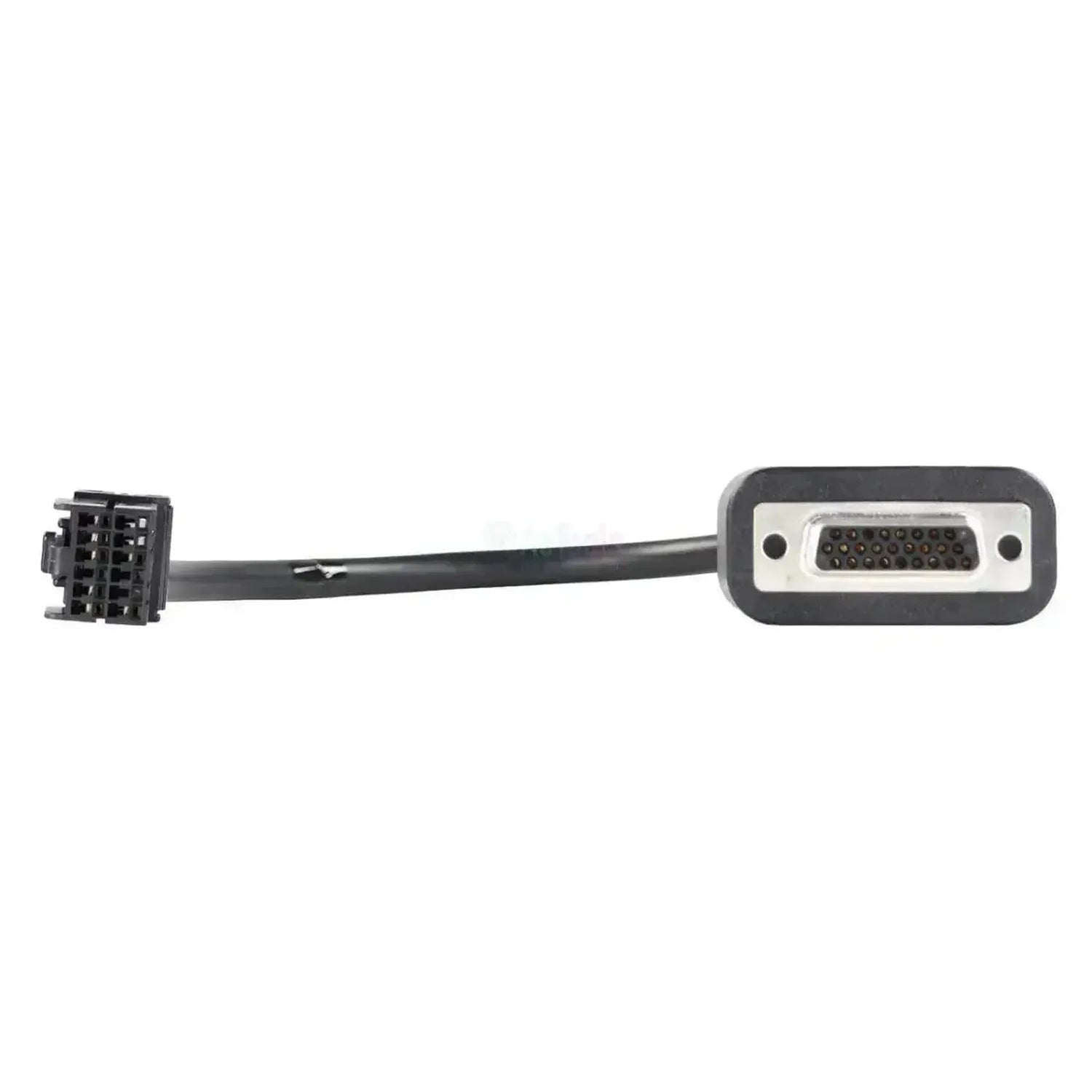

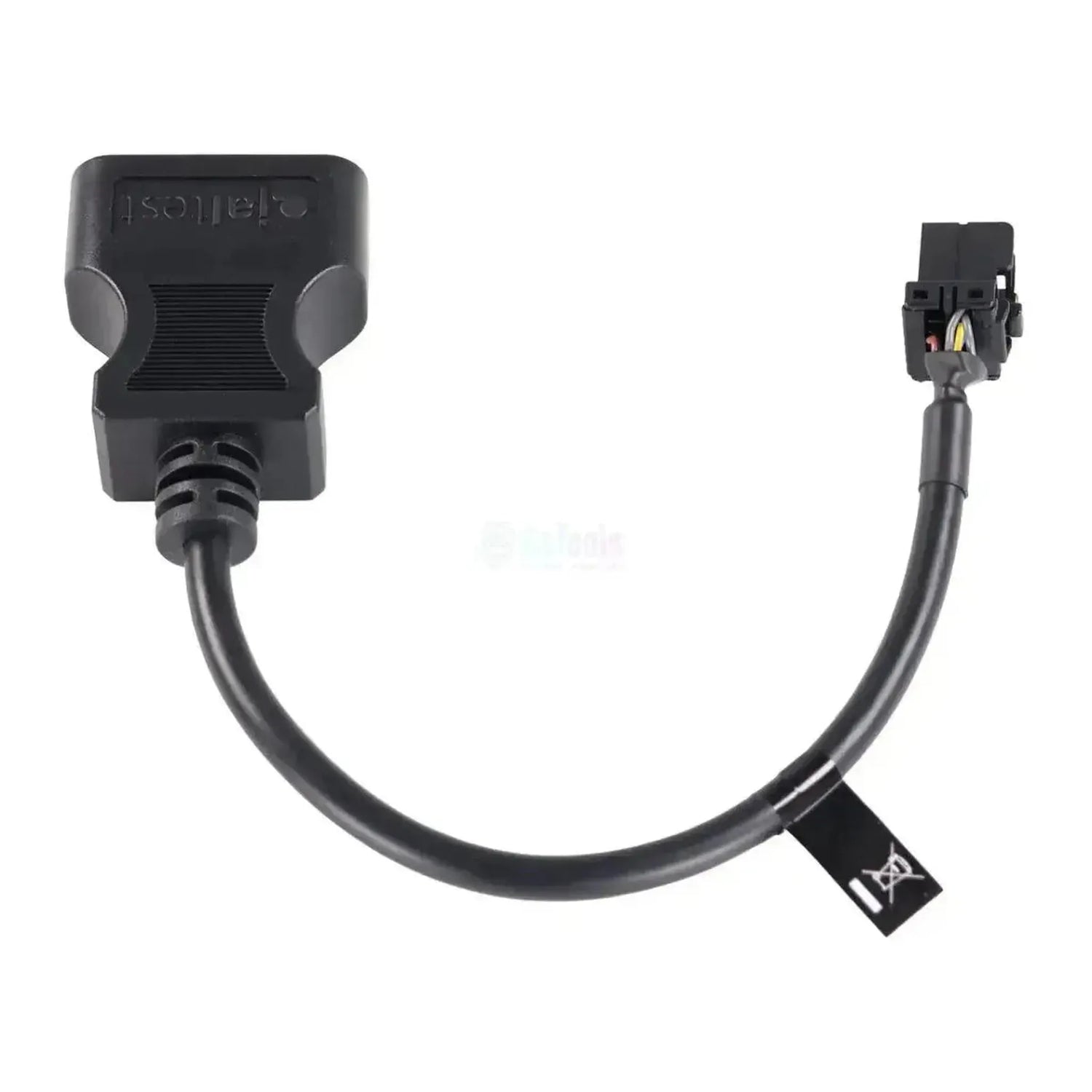

Kabel Jaltest JDC565.9 připojuje 12kolíkový diagnostický konektor vozíků značek Mitsubishi a Caterpillar z jejich programu manipulační techniky k 16kolíkovému OBD2 vstupu vaší diagnostické kabeláže Jaltest. Na straně vozíku se nachází 12kolíková zásuvka v nebo pod místem řidiče; na straně rozhraní pouzdro OBD2. Kabel měří 30 cm a je určen pro Jaltest Link V9. Obě značky používají stejný konektor, takže jeden kabel vyhovuje pro oba vozíky.

Po připojení kabel otevře diagnostickou linku k řídícím jednotkám vozíku. Software Jaltest dosahuje centrálního počítače VCM4, VCM6 a VCM15DN a přístrojové desky MP, u těžších provedení také řízení motoru 1204E a 1204F s doočisťováním výfukových plynů SCR/DEF. Co se v jednotlivých vozících nachází, se výrazně liší podle modelu: U lehčích vozíků se jedná jen o centrální počítač a přístrojovou desku, těžší provedení mají navíc řízení motoru. Kabel patří do kategorie Jaltest MHE.

VÝHODY

✔Jeden kabel pro obě značky: Jaltest má v pokrytí MHE jak Mitsubishi, tak Caterpillar s tímto konektorem.

✔Dosahuje centrálního počítače (VCM4, VCM6 a VCM15DN), kde se nacházejí chybové kódy, naměřené hodnoty a údaje o údržbě.

✔U těžších provedení také řízení motoru (1204E a 1204F) a doočisťování výfukových plynů (SCR/DEF).

✔U Caterpillaru se nevztahuje jen na vozíky, ale také na manipulátory řady TH a TL ze stejného programu.

UPOZORNĚNÍ

✕Ne všechny modely mají řízení motoru v pokrytí: U FD40N a FD50(C)N se jedná jen o centrální počítač a přístrojovou desku, u FD100N2 je řízení motoru obsaženo.

✕Funkce údržby chybí u přístrojové desky (MP) a u řízení motoru 1204F (PDL); ta druhá také nemá další akce.

✕Pouze pro 12kolíkový konektor: Mitsubishi a Caterpillar nabízejí v rámci stejného programu i stroje s jiným konektorem.

✕Toto provedení je určeno pro Jaltest Link V9.

Aplikace a funkčnost

Prostřednictvím tohoto připojení se dostanete pomocí software Jaltest k řídícím jednotkám vozíku. Které systémy jsou přítomny, se liší podle modelu a provedení. Jednotky uvedené níže pocházejí z pokrytí Jaltest MHE pro Mitsubishi a Caterpillar.

Řídící jednotky, které můžete dosáhnout

VCM4, VCM6 a VCM15DN, centrální počítač: Počítač vozíku s chybovými kódy, naměřenými hodnotami, údaji o řídící jednotce a údržbou.
MP, přístrojová deska: Chybové kódy, naměřené hodnoty a údaje o řídící jednotce; funkce údržby zde není obsažena.
1204E (J1939) a 1204F (J1939), řízení motoru: U těžších provedení s chybovými kódy, naměřenými hodnotami, údaji o řídící jednotce a údržbou; u 1204F J1939 také další akce.
1204F (PDL), řízení motoru: Chybové kódy, naměřené hodnoty a údaje o řídící jednotce bez údržby.
SCR/DEF, doočisťování výfukových plynů: Chybové kódy, naměřené hodnoty a údaje o řídící jednotce.

Co můžete dělat

Čtení chybových kódů: Čtení paměti chyb připojených řídících jednotek s popisem poruchy.
Zobrazení naměřených hodnot: Aktuální hodnoty senzorů pro každou řídící jednotku s možností nastavení alarmních limitů.
Prohlížení údržby: Intervaly údržby a úkony, které je třeba provést, v centrálním počítači a řízení motoru.
Provádění dalších akcí: Pouze u řízení motoru 1204F v provedení J1939.

Kompatibilní vozidla a aplikace

Rozhodující je konektor, ne model. Tento kabel se hodí na jakýkoli Mitsubishi nebo Caterpillar se 12kolíkovým diagnostickým konektorem. Řady uvedené níže má Jaltest v pokrytí MHE; počet pozic kolíků v konektoru si ověřte přímo na místě řidiče.

Mitsubishi (vymezení):

Řada FB: elektrické vozíky, včetně FB13(C)PN(T), FB14(C)N2(T), FB15(C)PN(T), FB16(C)N(T) a FB20K až FB35K
Řada FD: dieselové vozíky, včetně FD15N, FD20N, FD40N, FD50(C)N, FD70N(M) a FD100N2
Řady FG a FGC: plynové vozíky, včetně FG15N, FG20N, FG40N, FG50(C)N, FGC15N a FGC35K

Caterpillar (vymezení):

Vozíky: řady C, P, E, DP, EP, GC a GP
Manipulátory: řady TH a TL

💡

Dobré vědět: Diagnostický konektor těchto vozíků se nachází obvykle v nebo pod místem řidiče. Mitsubishi a Caterpillar nabízejí kromě tohoto 12kolíkového provedení také vozíky s jiným konektorem. Před objednávkou si to ověřte přímo na vozíku.

Obsah balení

1x Kabel Jaltest (JDC565.9) | Mitsubishi/Caterpillar 12kolíkový OBD – 16kolíkový OBD2 adaptér | Manipulační technika

Technické parametry

Specifikace	Popis
Značka	Jaltest (Cojali)
Referenční číslo	JDC565.9
Typ	Adaptérový kabel
Použití	Vysokozdvižné vozíky Mitsubishi a Caterpillar
Délka	30 cm
Rozhraní	Jaltest Link V9
Konektor na straně vozíku	12-pinový OBD
Konektor na straně rozhraní	16-pinový OBD2
Řídící jednotky	VCM4, VCM6 a VCM15DN (centrální počítač), MP (přístrojová deska), 1204E a 1204F (řízení motoru), SCR/DEF
Segment	Vysokozdvižné vozíky a manipulační technika
Modul Jaltest	Jaltest MHE
