Jaltest (JDC555A) | Still 4+4-pinový OBD - 16-pinový OBD2 adaptérový kabel | Zdvihací a manipulační zařízení

Name: Jaltest (JDC555A) | Still 4+4-pinový OBD - 16-pinový OBD2 adaptérový kabel | Zdvihací a manipulační zařízení
Brand: Jaltest
SKU: JDC555A
Price: 229.95 EUR
Availability: InStock

€229,95 včetně DPH

€190,04 bez DPH

Záruka přímo přes AsTools

Záruční případy řešíme sami, rychle a bez zprostředkování výrobce. Díky vlastnímu skladovému zásobování a technické kvalifikaci vám můžeme obvykle pomoci bez zbytečných průtahů. Pouze ve výjimečných situacích produkt přeposíláme dále dodavateli.

2 roky záruky na všechny produkty

Všechny naše produkty jsou dodávány s 2letou zárukou od výrobce. Máte tak jistotu dlouhodobé kvality a servisu.

Jednoduchý návrat zboží

Vrácení zboží si snadno vyžádáte přes svůj účet. Pošleme vám vrácenku na e-mail. Náklady na vrácení nese zákazník.

Odborný zákaznický servis

Naši odborníci jsou připraveni vám poskytnout rychlou a kvalifikovanou pomoc online i v našem kamenném obchodě. Máte otázky? Neváhejte se na nás obrátit.

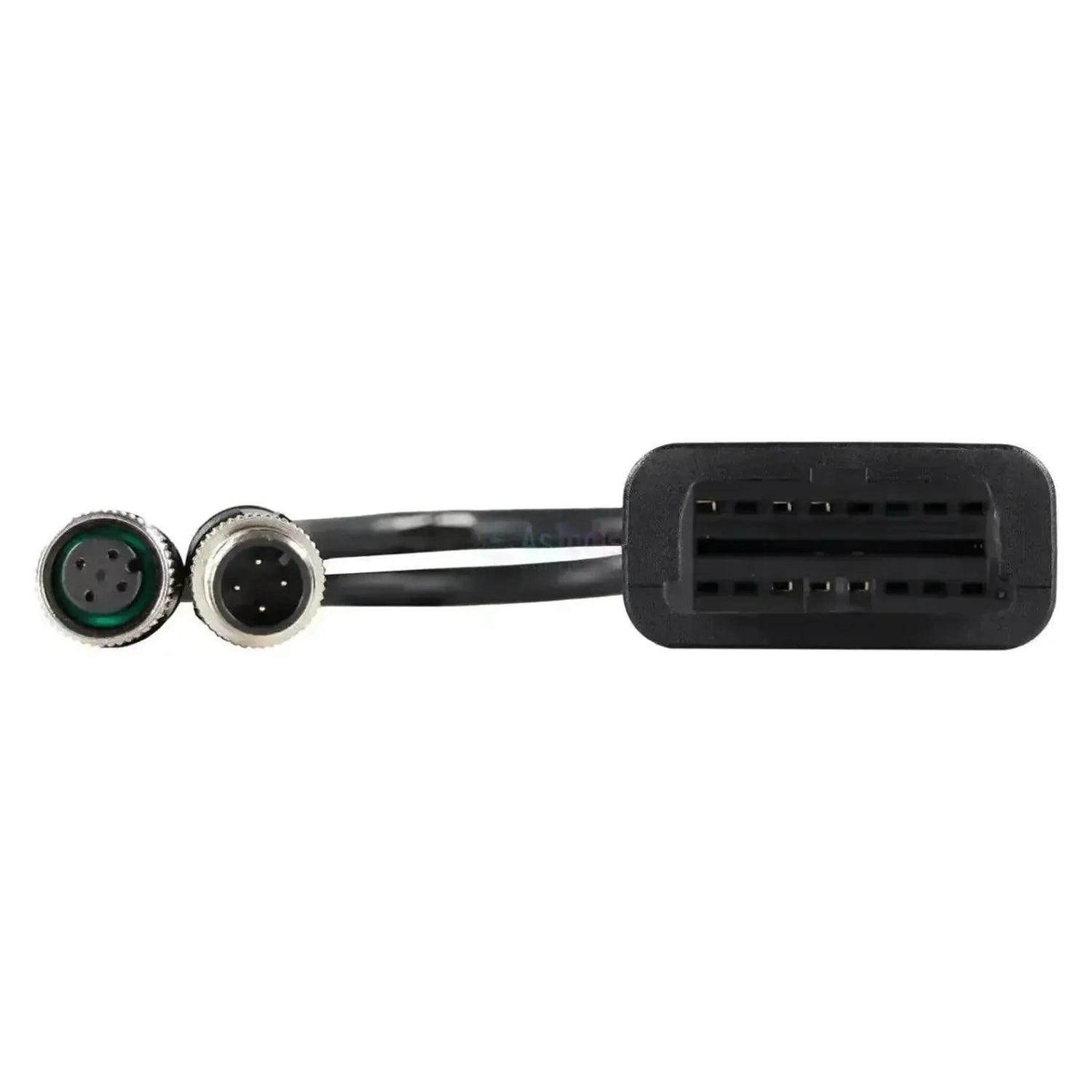

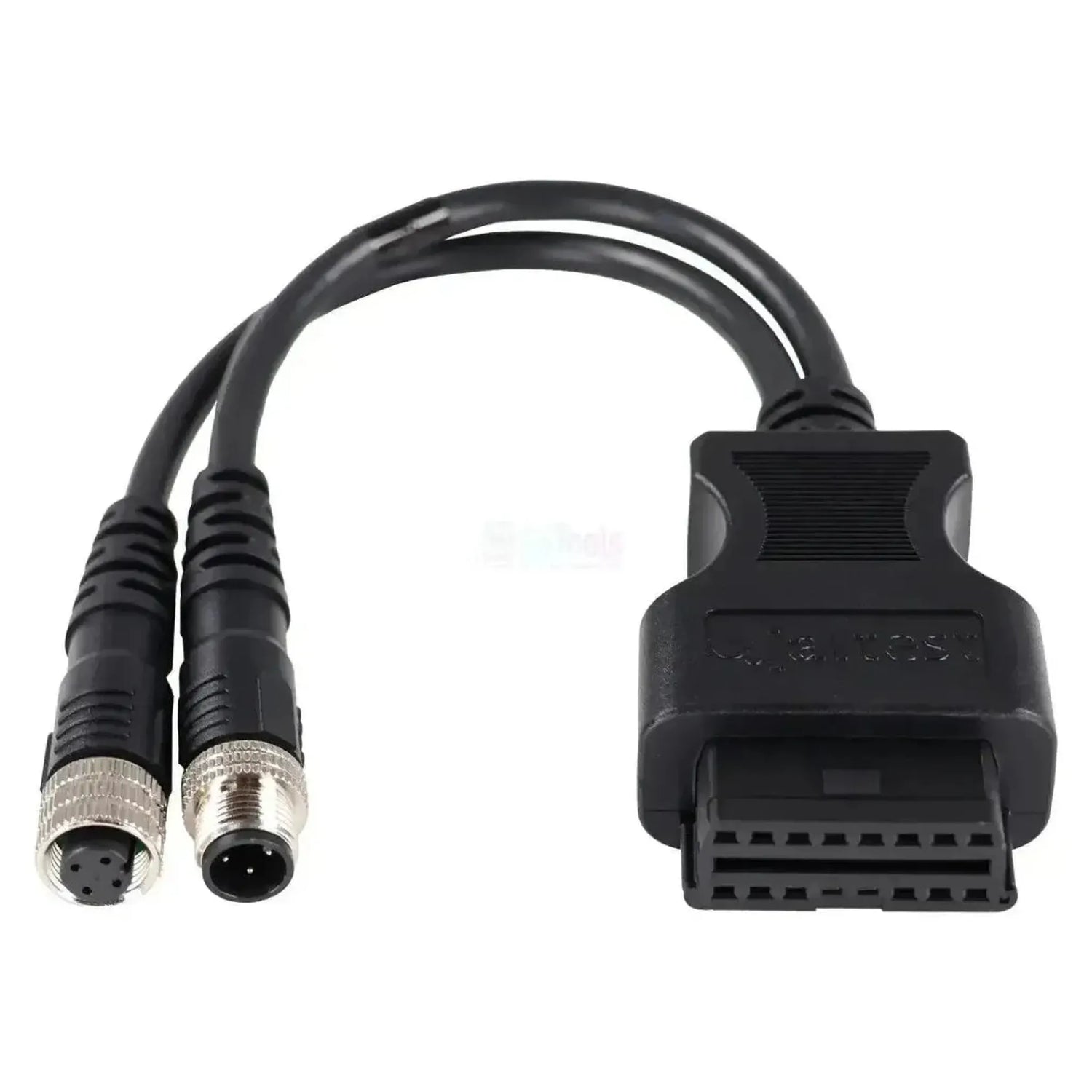

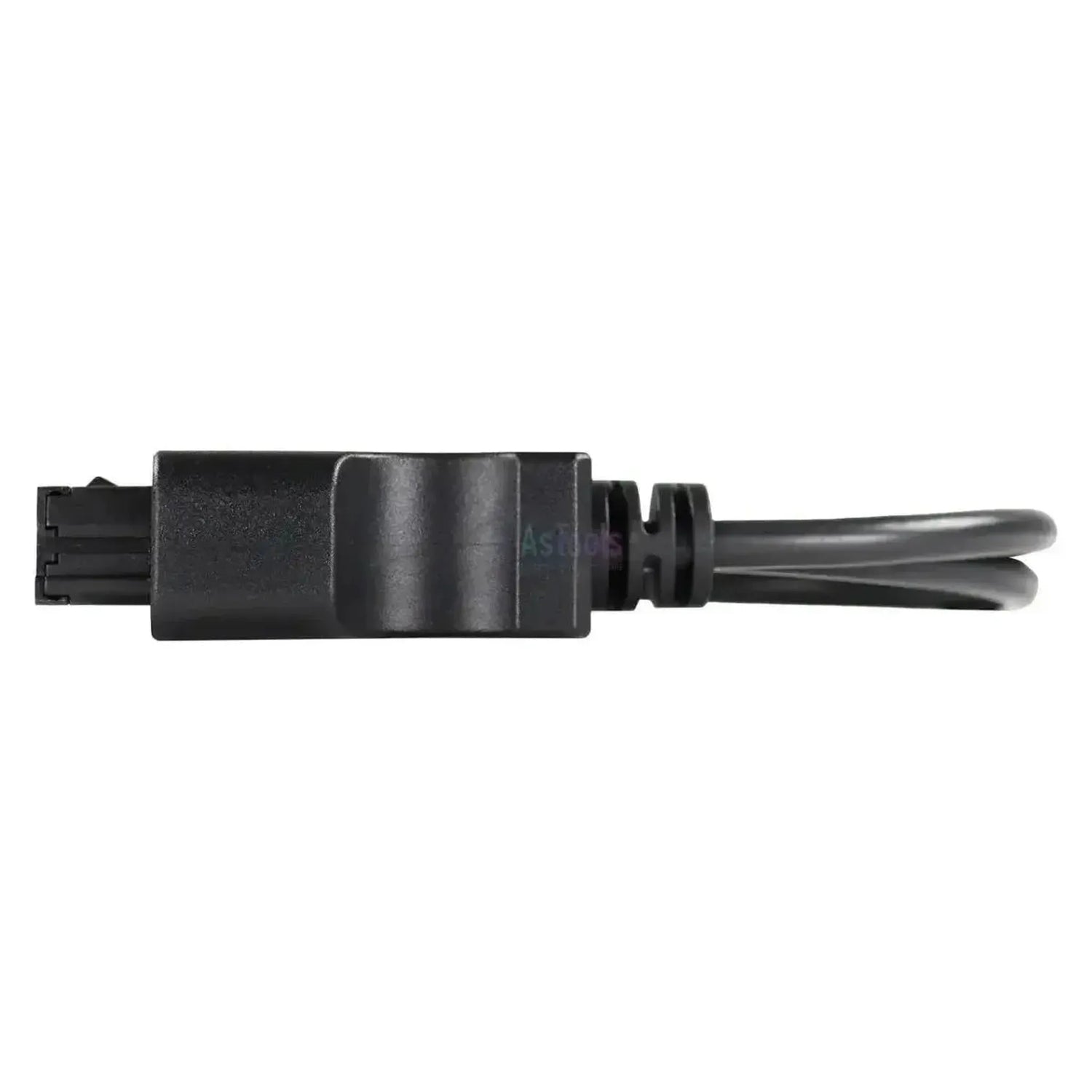

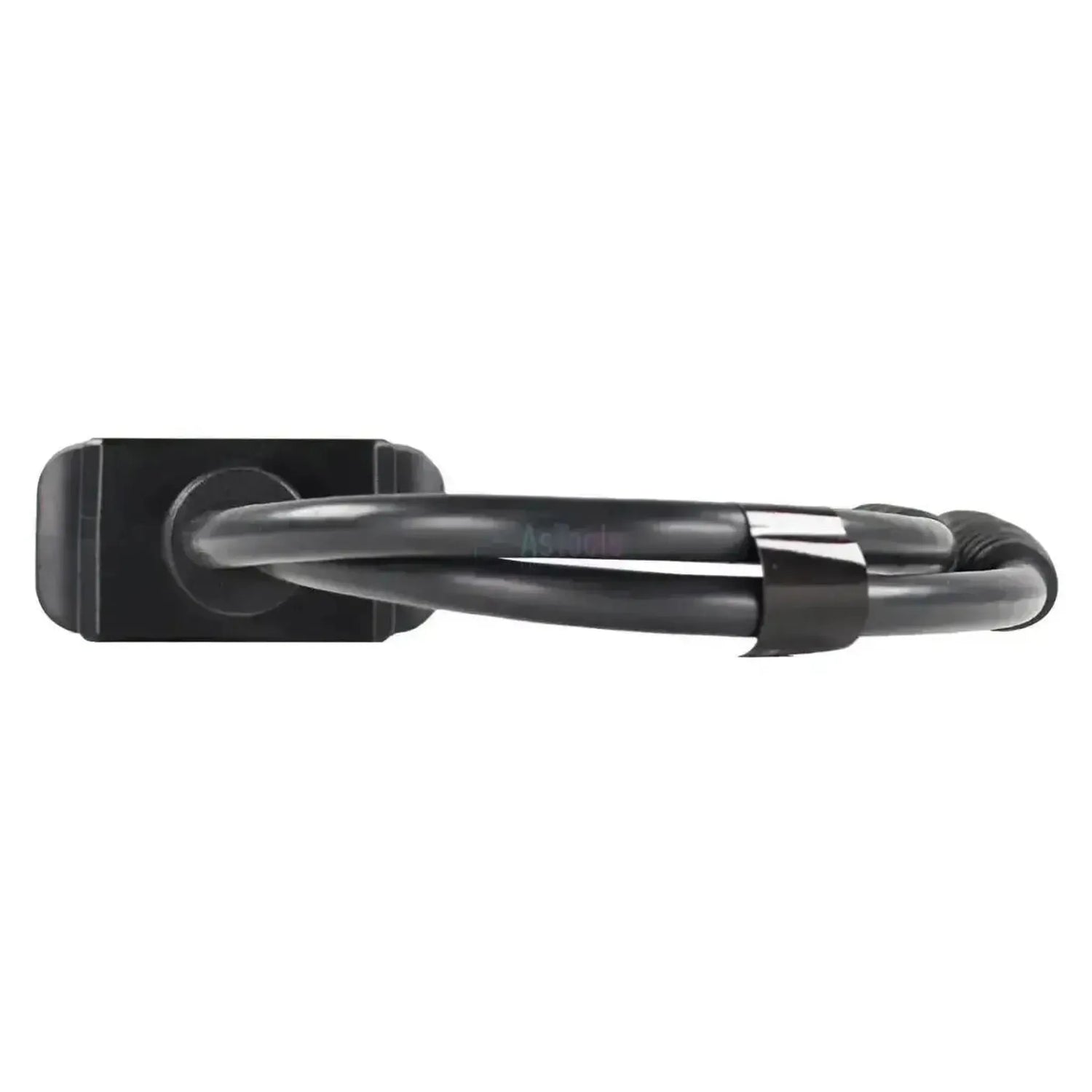

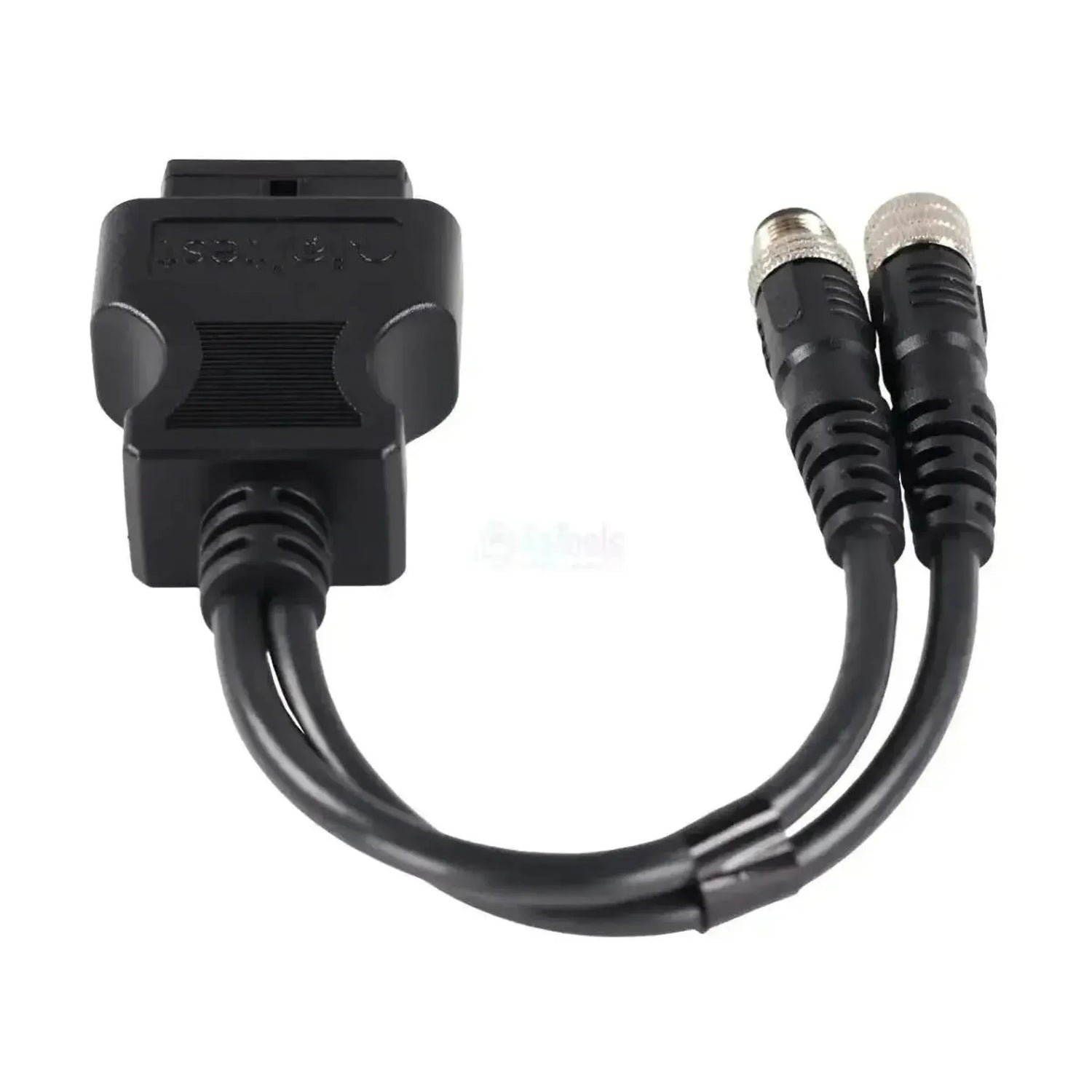

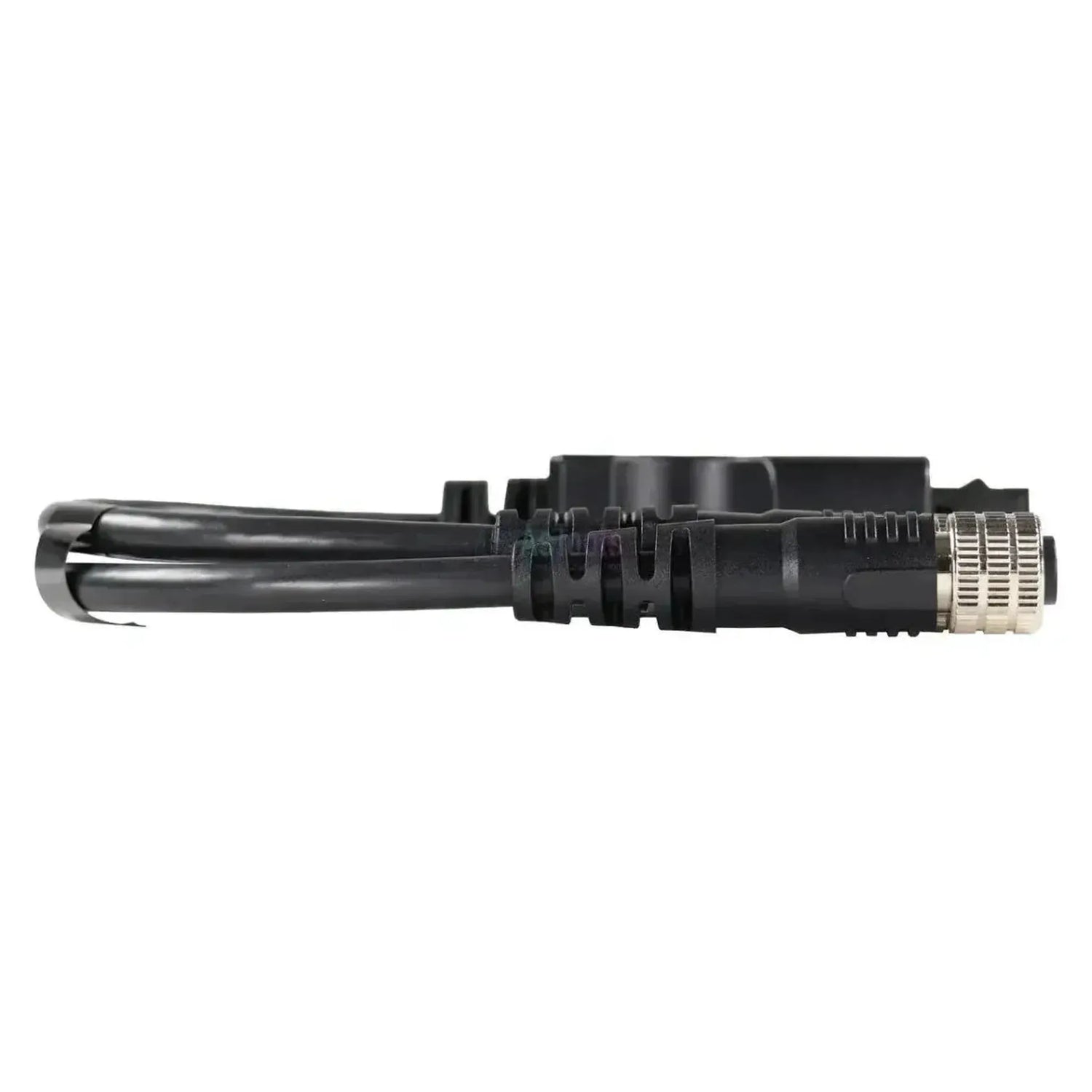

Jaltest JDC555A je adaptérový kabel pro vysokozdvižné vozíky Still s dvojitým připojením 4+4-piny diagnózy. Na straně vozíku kabel končí dvěma větvemi po čtyřech pinech, na straně přístroje se napojuje na 16-pinový konektor OBD2 vaší diagnostické kabelu Jaltest. Motorová část a hydraulická část vysokozdvižného vozíku Still jsou totiž připojeny samostatně pod kapotou, a tento kabel oba systémy spojuje do jednoho vstupu na délce 28 až 30 cm.

První větvev slouží motorové straně: u dieselových a LPG vozíků pro řídící jednotky EDC 15 VM, EDC 16 U31 a EDC 17 CP20 a novější EMR4 - EDC 17 CV52/CV54, u plynových verzí pro GCP. Druhá větvev vede k elektronice vozíku: počítači stroje MCU elektrickém řadě RX 60 a k hydraulické regulaci VR, ze které Jaltest čte pouze měřené hodnoty a údaje ECU. Kabel pracuje s Jaltest Link V8.1 i V9 a spadá pod modul Jaltest MHE.

VÝHODY

✔Obě větvve v jednom kabelu: motorová a hydraulická část připojeny najednou, bez přepojování.

✔Pokrývá dieselové regulace EDC 15 VM, EDC 16 U31, EDC 17 CP20 a novější EMR4 - EDC 17 CV52/CV54.

✔U plynových verzí dosahuje regulace GCP, u elektrického řady RX 60 počítače stroje MCU.

✔Pracuje s Jaltest Link V8.1 i V9, takže s oběma generacemi interfejsu.

POZNÁMKY

✕Hydraulická regulace VR neskytuje kódy poruch; odtud čtete pouze měřené hodnoty a údaje ECU.

✕U nejstarší dieselové regulace EDC 15 VM nejsou dostupné údaje o údržbě.

✕Doplňující činnosti nabízí Jaltest pouze u regulací EMR4, nikoli u ostatních jednotek.

✕Pouze pro dvojitý 4+4-pinový konektor Still; ostatní výrobci vysokozdvižných vozíků používají vlastní zástrčku.

Použití a funkčnosti

Přes toto dvojité spojení se pomocí softwaru Jaltest dostanete jak k motorové regulaci, tak k elektronice vozíku vysokozdvižného vozíku. Které systémy jsou k dispozici, závisí na řadě a na pohonu: diesel, LPG nebo elektrika. Níže uvedené jednotky pocházejí z pokrytí MHE služby Jaltest.

Řídící jednotky, které můžete přistupovat

EMR4 - EDC 17 CV52 a EMR4 - EDC 17 CV54, dieselová motorová regulace se vstřikováním common rail: Motorové regulace novějších řad RX 70 s doplňujícími činnostmi.
EDC 15 VM, EDC 16 U31, EDC 17 CP20 (CJDA) a EDC 17 CP20 (CPY), dieselová motorová regulace: Motorové regulace řady R 70.
GCP, jednotka regulace motoru: Regulace motoru plynových a LPG verzí.
MCU, počítač stroje: Centrální počítač stroje elektrických řad RX 60.
VR, hydraulický systém: Hydraulická regulace; Jaltest z ní čte měřené hodnoty a údaje ECU, ne chyby.

Co můžete dělat

Čtení a mazání chybových kódů: Čtení paměti chyb řídící jednotky s popisem zjištěné poruchy.
Zobrazení měřených hodnot: Aktuální hodnoty senzorů připojených k řídící jednotce v číselné podobě i v grafickém znázornění.
Prohlížení údajů o údržbě: U motorových regulací a u počítače stroje MCU, s výjimkou EDC 15 VM.
Provádění doplňujících činností: Dodatečné postupy u motorových regulací EMR4 novějších řad RX 70.

Kompatibilní vozidla a použití

Rozhodující je konektor, ne model. Tento kabel se hodí na každý vysokozdvižný vozík Still s dvojitým 4+4-pinovým připojením diagnózy pod kapotou. Níže uvedené řady pokrývá Jaltest v pokrytí MHE; u manipulačních prostředků neplatí povinnost OBD, proto se uspořádání s dvěma samostatnými konektory vyskytuje i u novějších řad.

Still:

Řada R 70: Dieselový a LPG vysokozdvižný vozík (přibližně 1996 – 2007).
Řada RX 20: Elektrický vysokozdvižný vozík (přibližně 2005 – 2017).
Řada RX 60: Elektrický vysokozdvižný vozík (přibližně 2005 – 2019).
Řada RX 70: Dieselový a LPG vysokozdvižný vozík (přibližně 2009 – současnost).

💡

Užitečné informace: Dvě 4-pinová připojení se nacházejí pod kapotou vozíku, oddělená pro motorovou část a hydraulickou část. Ověřte to na samotném vozíku, než si objednáte.

Obsah balení

1x Jaltest (JDC555A) | Still 4+4-pinový OBD - 16-pinový OBD2 Adaptérový kabel | Vysokozdvižné vozíky

Technické specifikace

Specifikace	Popis
Značka	Jaltest (Cojali)
Referenční číslo	JDC555A
Typ	Adaptérní kabel
Použití	Dieselové, LPG a elektrické vysokozdvižné vozíky Still
Délka	28-30 cm
Rozhraní	Jaltest Link V8.1 a V9
Připojení na straně zařízení	4+4-pinový OBD (dvě větvve)
Připojení na straně přístroje	16kolíkový OBD2
Řídicí jednotky	EMR4 - EDC 17 CV52 a CV54, EDC 15 VM, EDC 16 U31, EDC 17 CP20 (CJDA a CPY), GCP, MCU, VR
Segment	Zvedací a manipulační zařízení
Modul Jaltest	Jaltest MHE (interní přeprava a manipulační zařízení)
Součást sady kabelů	Sada MHE kabelů pro vysokozdvižné vozíky (70002022)
