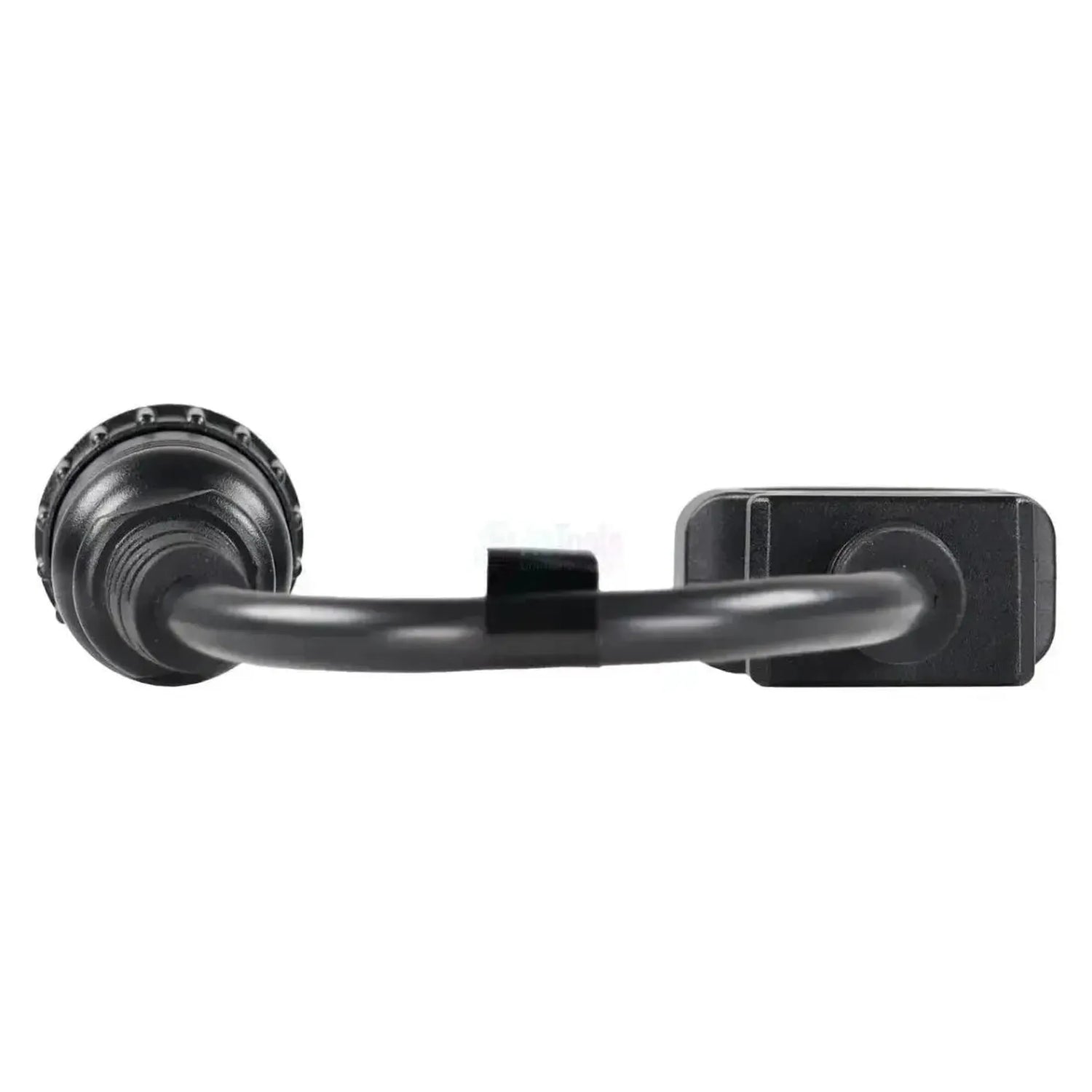

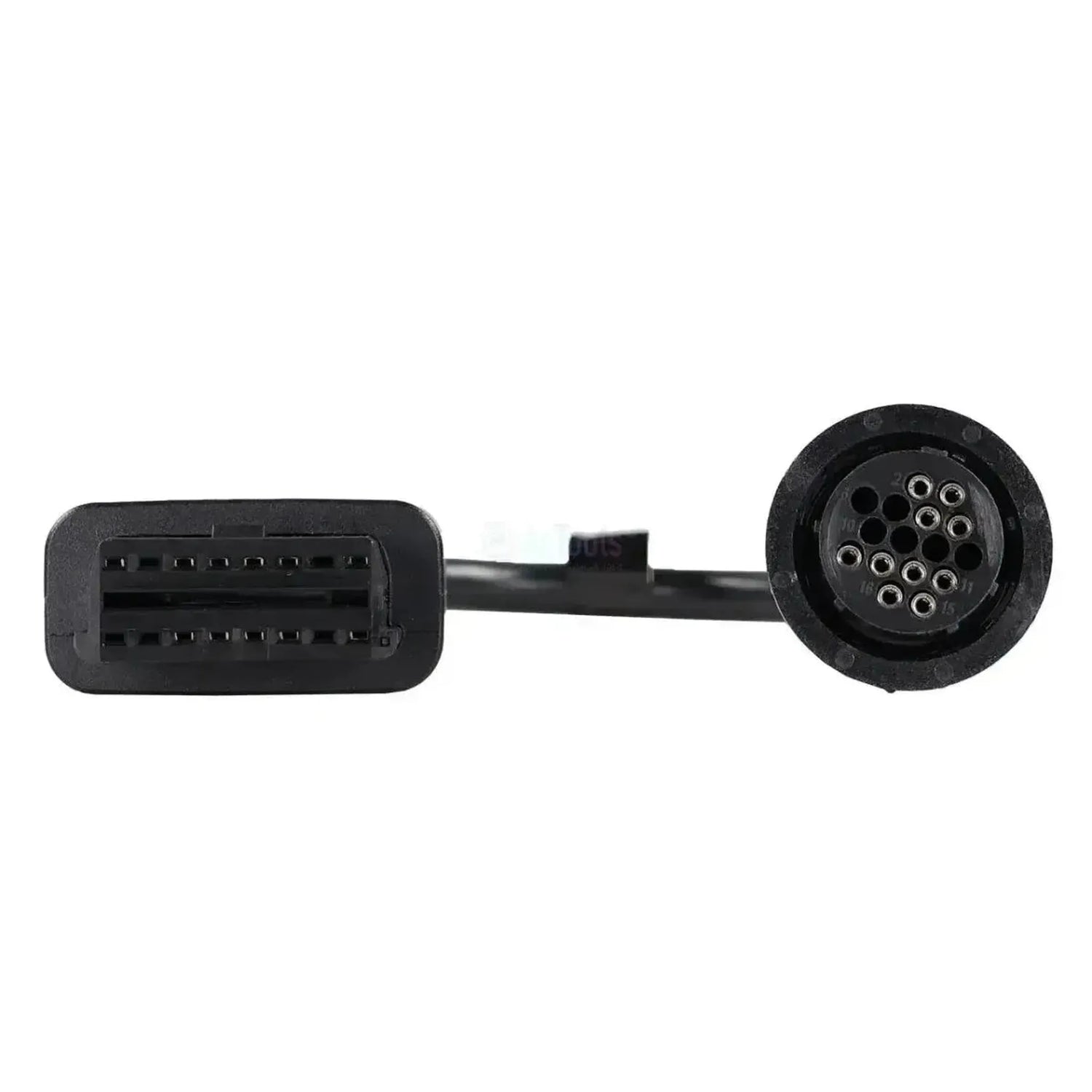

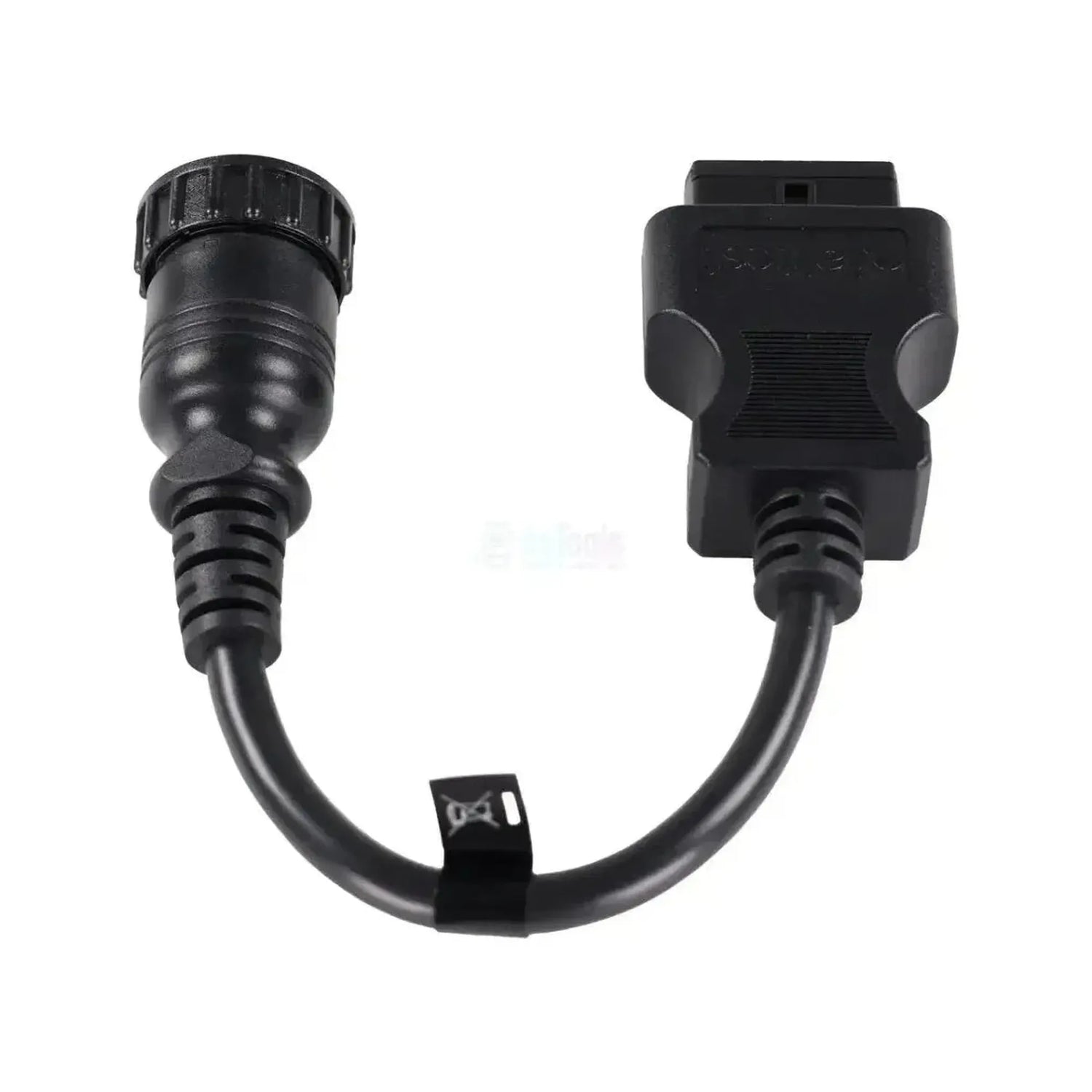

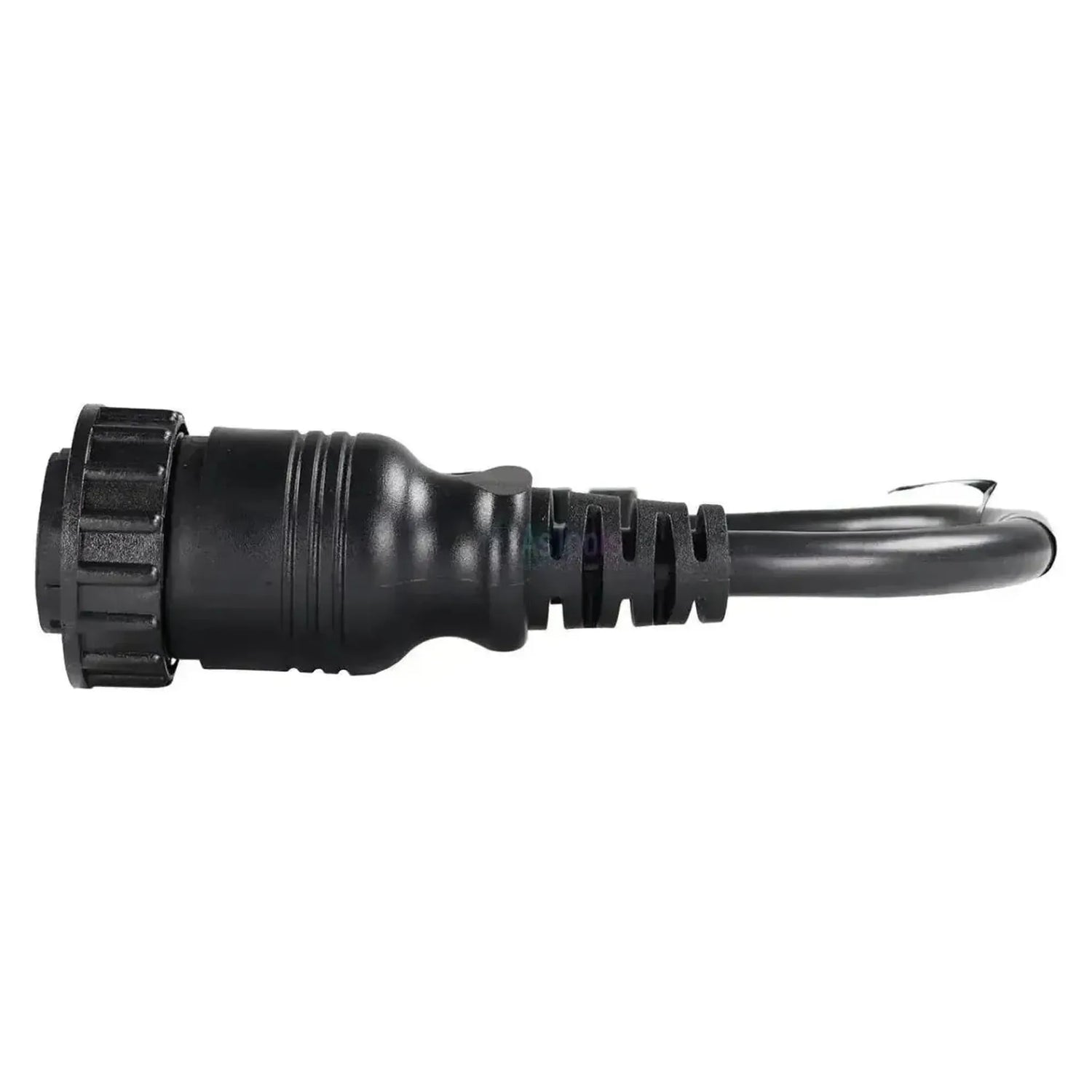

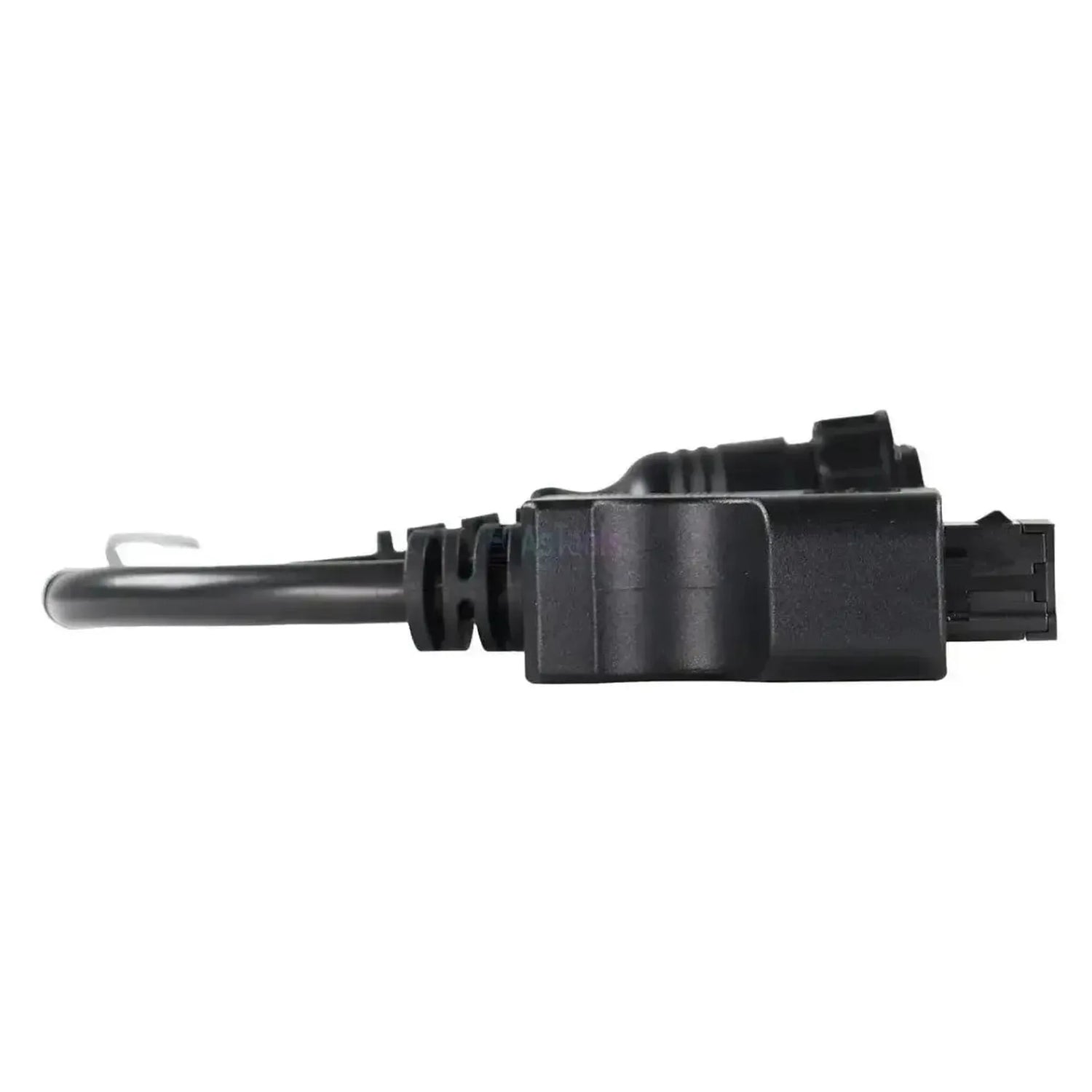

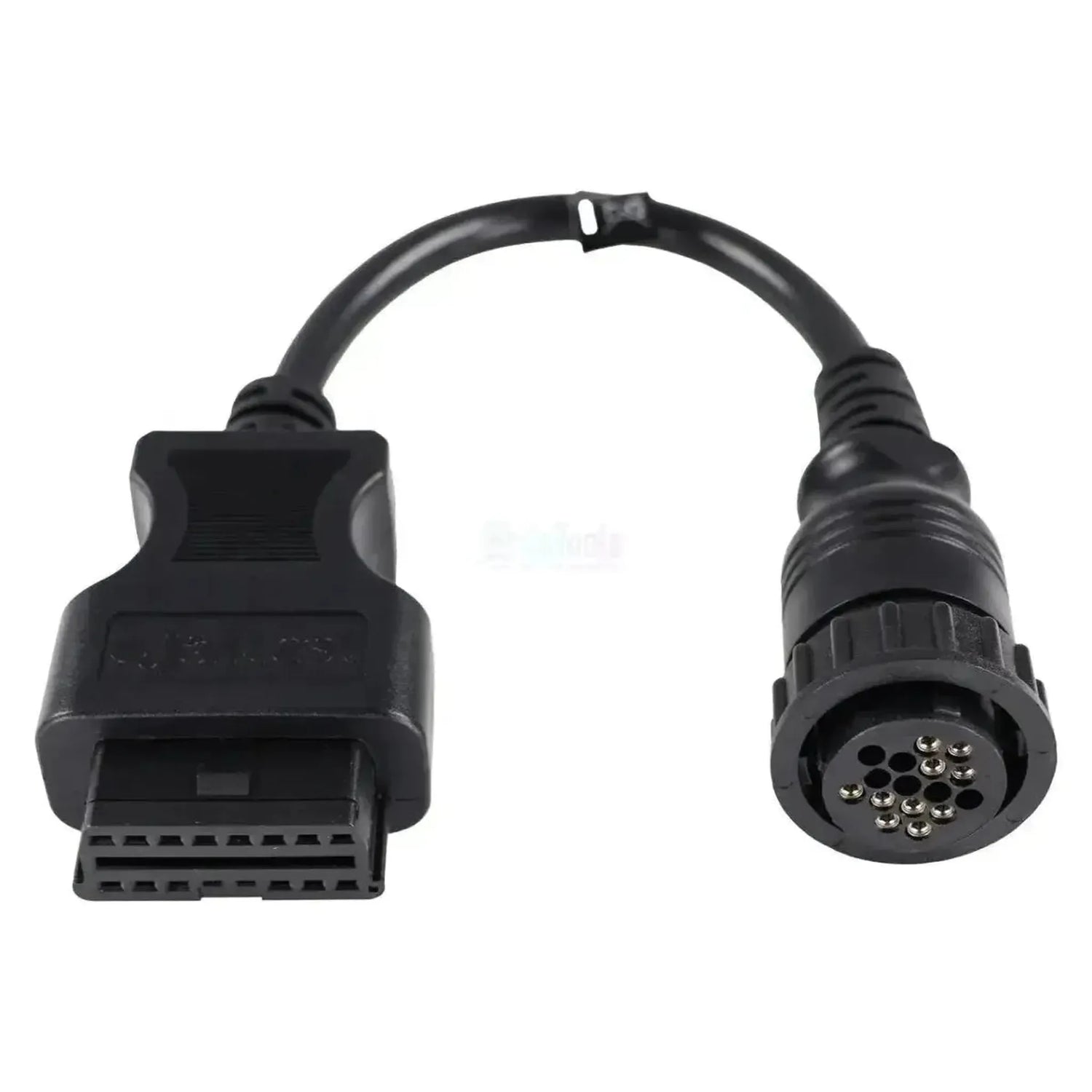

Adaptér Jaltest JDC520A připojuje specifickou 16kolíkovou diagnostickou zásuvku traktoru Valtra na 16kolíkový OBD2 vstup vašeho diagnostického přístroje Jaltest. Na straně stroje se nachází kulatý černý konektor se vroubkovanou spojovací matkou a kovovou svorkou kabelu; v držáku kontaktů je šestnáct číslovaných pozic, z nichž je dvanáct osazeno kontaktem. Přestože mají stejný počet kolíků, jejich rozložení se liší od standardní OBD2 zásuvky. Kabel měří 28 až 30 cm.

Jakmile je spojení navázáno, software Jaltest dosáhne řídící jednotky motoru traktoru. Jaltest zde ovládá dvě řídící jednotky s common-rail vstřikováním: EEM3 - EDC 7 UC31 a novější EEM4 - EDC 17 CV54, přičemž na EEM4 jsou dostupné také dodatečné funkce. U obou řídících jednotek lze vyžádat údržbové intervaly. Kabel pracuje s Jaltest Link V8.1 a V9 a spadá pod Jaltest AGV (zemědělské stroje).

VÝHODY

✔Dosahuje obou řídících jednotek motoru s common-rail vstřikováním: EEM3 - EDC 7 UC31 a EEM4 - EDC 17 CV54.

✔Na EEM4 nabízí Jaltest také dodatečné funkce nad rámec kódů poruch, naměřených hodnot a údajů ECU.

✔U obou řídících jednotek lze vyžádat údržbové intervaly s výkazem pro administrativu servisu.

✔Pokrývá stále provozované série N, T, S, A a M a pracuje s Jaltest Link V8.1 i s V9.

UPOZORNĚNÍ

✕Pokrytí Valtra je zaměřeno na motor: Převodovka, hydraulika a přístrojová deska nejsou u těchto sérií v tabulce pokrytí.

✕Diagnostická upozornění nejsou na EEM3 a EEM4 dostupná.

✕Pouze pro kulatou 16kolíkovou zásuvku Valtra; starší traktory s EEM2 - VP30/VP44 mají menší kulatý 8kolíkový konektor a vyžadují JDC517A.

✕Stejný počet kolíků vede v omyl: 16kolíkový konektor na straně stroje je kulatý a má odlišné rozložení než plochý 16kolíkový OBD2 na druhé straně.

Aplikace a funkce

Přes toto 16kolíkové připojení se dostáváte pomocí softwaru Jaltest k řídící jednotce motoru traktoru. Která z obou jednotek se v traktoru nachází, závisí na generaci motoru: EEM3 je starší, EEM4 novější. Následující seznam vychází z pokrytí Valtra a obsahuje funkce dostupné pro jednotlivé řídící jednotky.

Řídící jednotky, které můžete dosáhnout

EEM3 - EDC 7 UC31, elektronická regulace dieselu: První řídící jednotka s common-rail vstřikováním v této generaci Valtra.
EEM4 - EDC 17 CV54, elektronická regulace dieselu: Novější verze s dodatečnými funkcemi v pokrytí.

Co můžete dělat

Čtení a mazání kódů poruch: Čtení paměti poruch řídící jednotky s popisem poruchy a její smazání po opravě.
Prohlížení naměřených hodnot: Aktuální hodnoty senzorů na řídící jednotce s možností nastavit alarmní limity pro hodnoty mimo normální rozsah.
Konzultace údržby: Vyžádání údržbových intervalů a zaznamenání provedených prací do výkazu.
Provádění dodatečných funkcí: Dodatečné procedury pro jednotlivé řídící jednotky, jako jsou resetovací a kalibračí funkce. U Valtra dostupné na EEM4 - EDC 17 CV54.

Kompatibilní stroje a aplikace

Rozhodující je konektor, nikoli model. Tento kabel se hodí na každý traktor Valtra s kulatou 16kolíkovou diagnostickou zásuvkou. Níže uvedené série má Jaltest AGV v pokrytí; série A a série T jsou také v seznamu 8kolíkového kabelu, takže u těchto sérií se vyskytují obě zásuvky.

Valtra:

Valtra série N: (2005 - současnost)
Valtra série T: (2002 - současnost)
Valtra série S: (2001 - současnost)
Valtra série A: (2002 - současnost)
Valtra série M

💡

Dobré vědět: 16kolíková zásuvka Valtra se nachází v kabině, je kulatá a má šestnáct číslovaných pozic, z nichž je osazeno dvanáct; její rozložení se liší od standardní OBD2 zásuvky. Starší traktory Valtra a Valmet s řídící jednotkou EEM2 mají menší kulatou 8kolíkovou zásuvku (JDC517A). Před objednáním si ověřte přímo na traktoru, která ze dvou zásuvek v něm je.

Obsah balení

1x Adaptér Jaltest (JDC520A) | Valtra 16kolíkový OBD – 16kolíkový OBD2 | Zemědělský stroj

Technické údaje

Specifikace	Popis
Značka	Jaltest (Cojali)
Referenční číslo	JDC520A
Typ	Adaptérový kabel
Použití	Traktory Valtra se kulatým 16kolíkovým diagnostickým konektorem
Délka	28 až 30 cm
Rozhraní	Jaltest Link V8.1 a V9
Konektor na straně stroje	16kolíkový OBD (kulatá zástrčka, šestnáct pozic, z nichž dvanáct je obsazeno)
Konektor na straně rozhraní	16kolíkový OBD2
Řídicí jednotky	EEM3 - EDC 7 UC31 a EEM4 - EDC 17 CV54 (řízení motoru)
Segment	Zemědělské vozidlo
Modul Jaltest	Jaltest AGV (zemědělská vozidla)
