Jaltest | SKU: JDC612A

Jaltest (JDC612A) | Yanmar 3-pin OBD - 16-pin OBD2 adaptér | Spalovací motor

Name: Jaltest (JDC612A) | Yanmar 3-pin OBD - 16-pin OBD2 adaptér | Spalovací motor
Brand: Jaltest
SKU: JDC612A
Price: 69.95 EUR
Availability: InStock

€69,95 včetně DPH

€57,81 bez DPH

Záruka přímo přes AsTools

Záruční případy řešíme sami, rychle a bez zprostředkování výrobce. Díky vlastnímu skladovému zásobování a technické kvalifikaci vám můžeme obvykle pomoci bez zbytečných průtahů. Pouze ve výjimečných situacích produkt přeposíláme dále dodavateli.

2 roky záruky na všechny produkty

Všechny naše produkty jsou dodávány s 2letou zárukou od výrobce. Máte tak jistotu dlouhodobé kvality a servisu.

Jednoduchý návrat zboží

Vrácení zboží si snadno vyžádáte přes svůj účet. Pošleme vám vrácenku na e-mail. Náklady na vrácení nese zákazník.

Odborný zákaznický servis

Naši odborníci jsou připraveni vám poskytnout rychlou a kvalifikovanou pomoc online i v našem kamenném obchodě. Máte otázky? Neváhejte se na nás obrátit.

Jaltest JDC612A je oficiálně popsán jako diagnostický kabel pro Yanmar se 3 kontakty a propojuje 3kolíkový konektor vnitřních palubních motorů Yanmar se standardním 16kolíkovým konektorem OBD2. Konektor se nachází v motorovém prostoru na motoru nebo vedle něj. Kabel měří 28 až 30 cm a funguje s Jaltest Link V8.1 a V9.

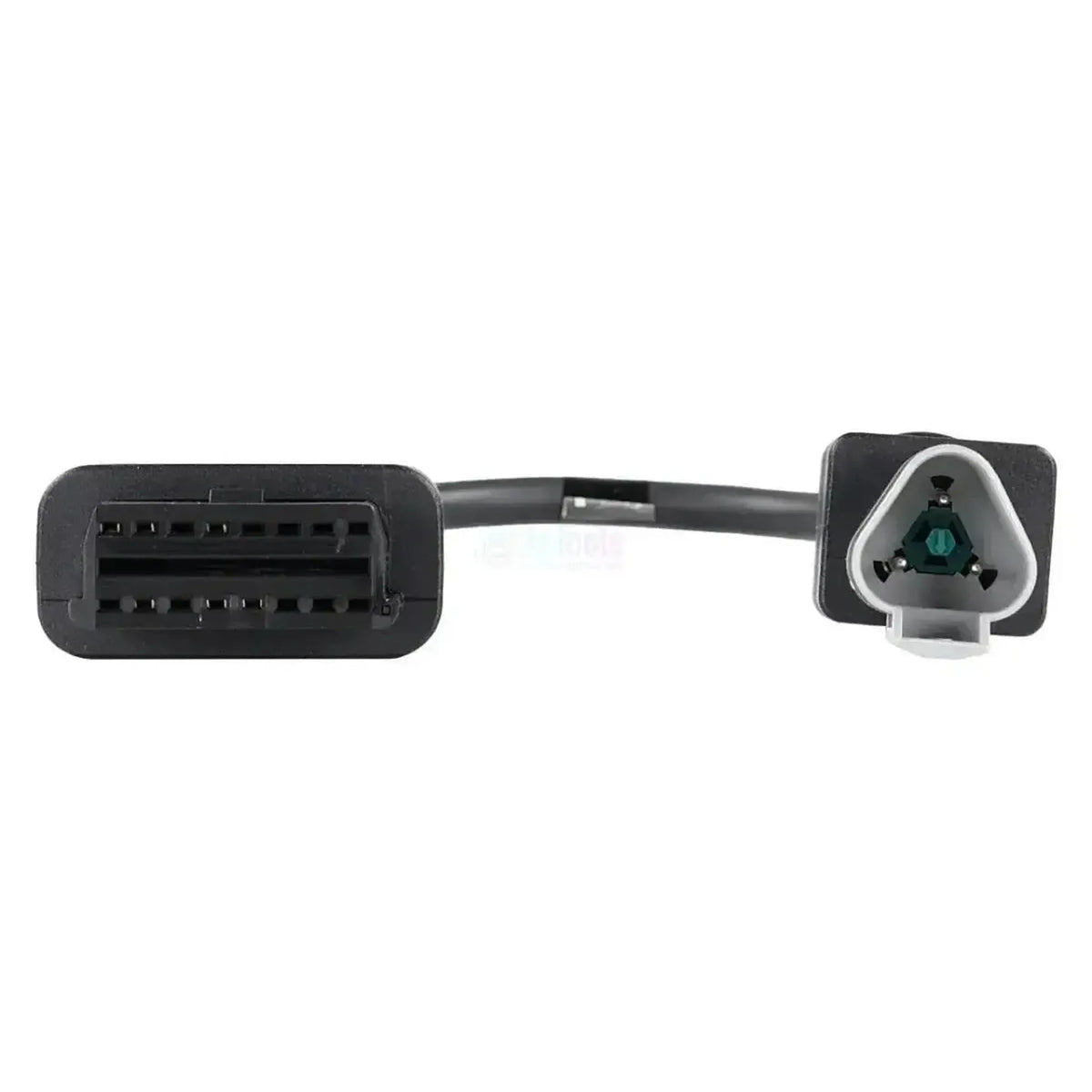

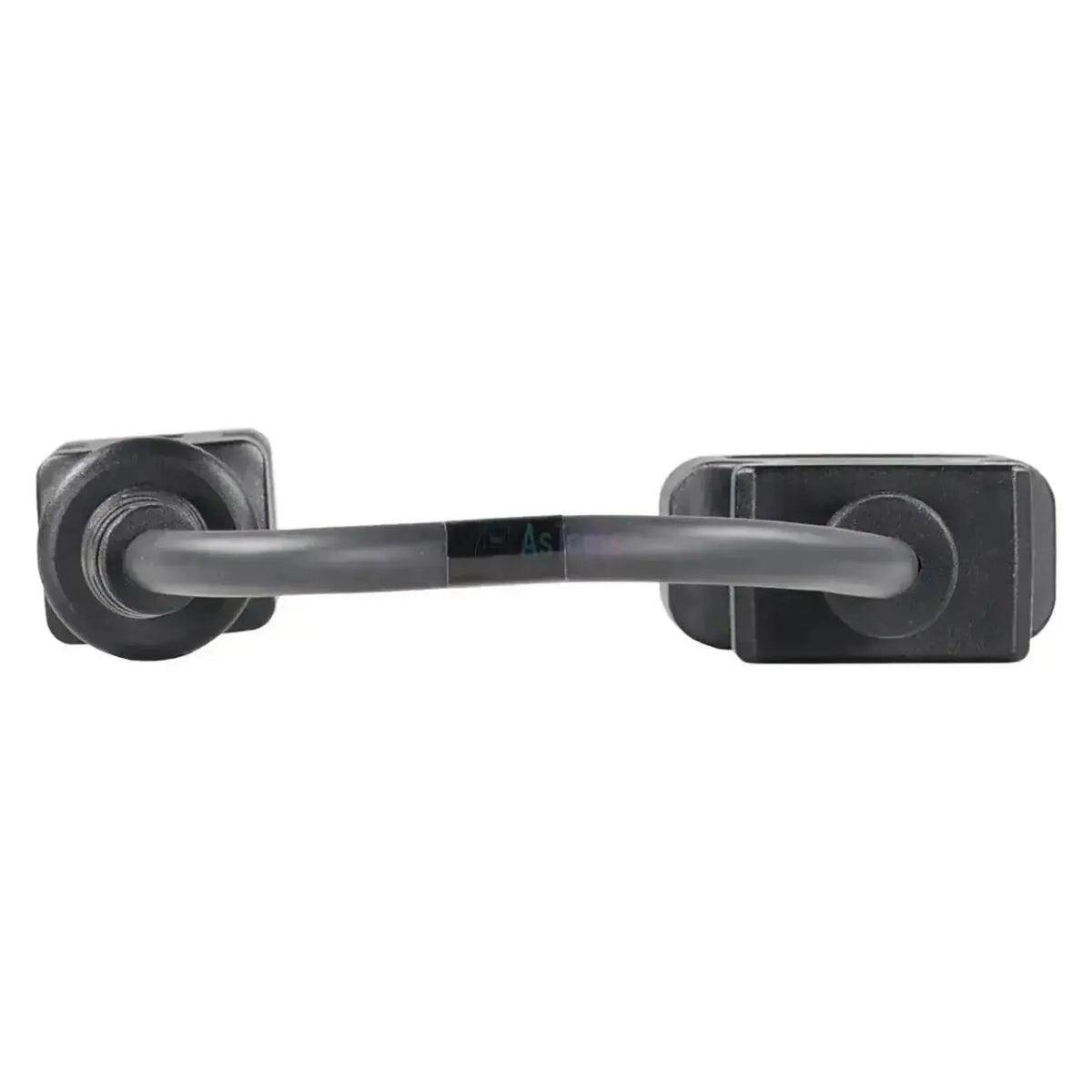

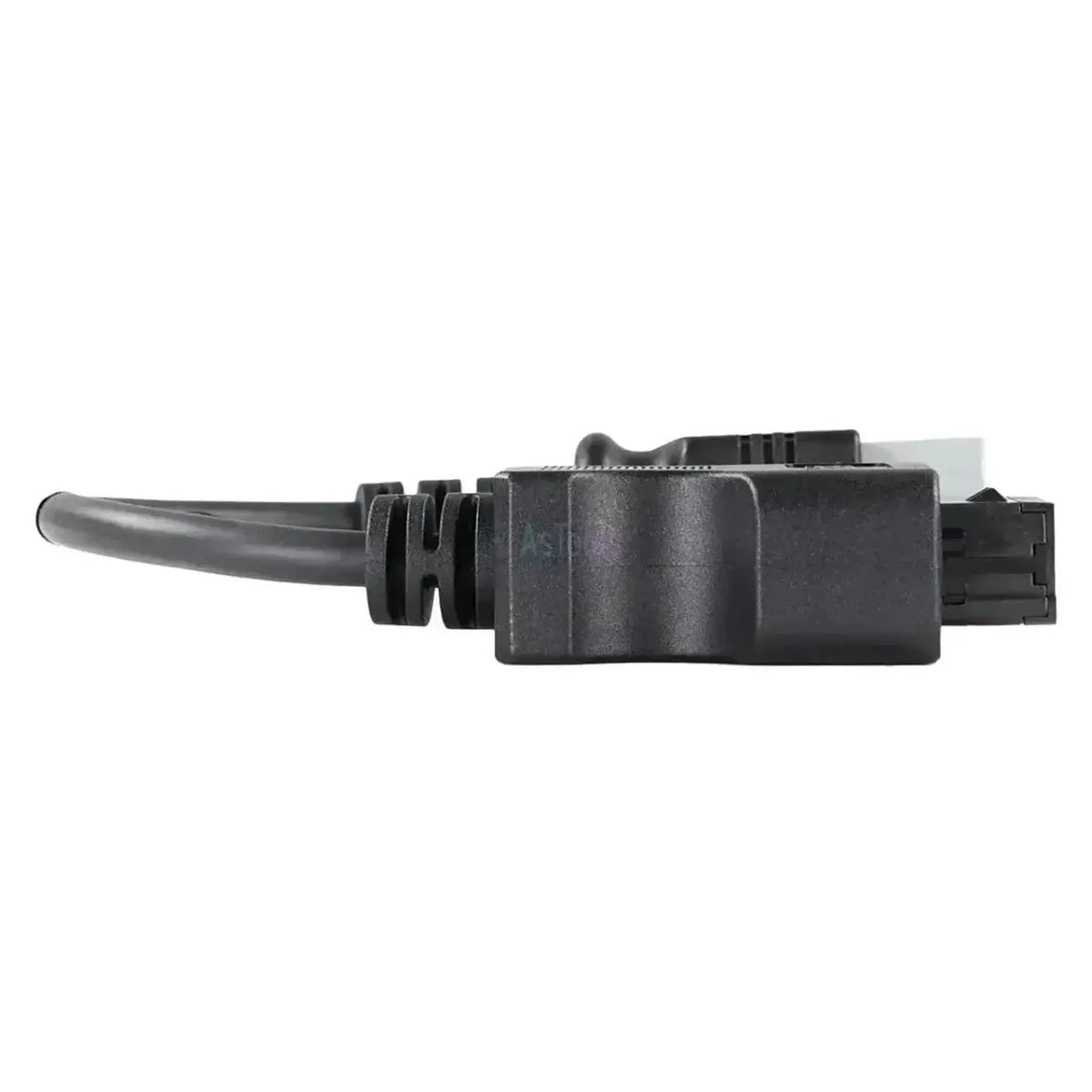

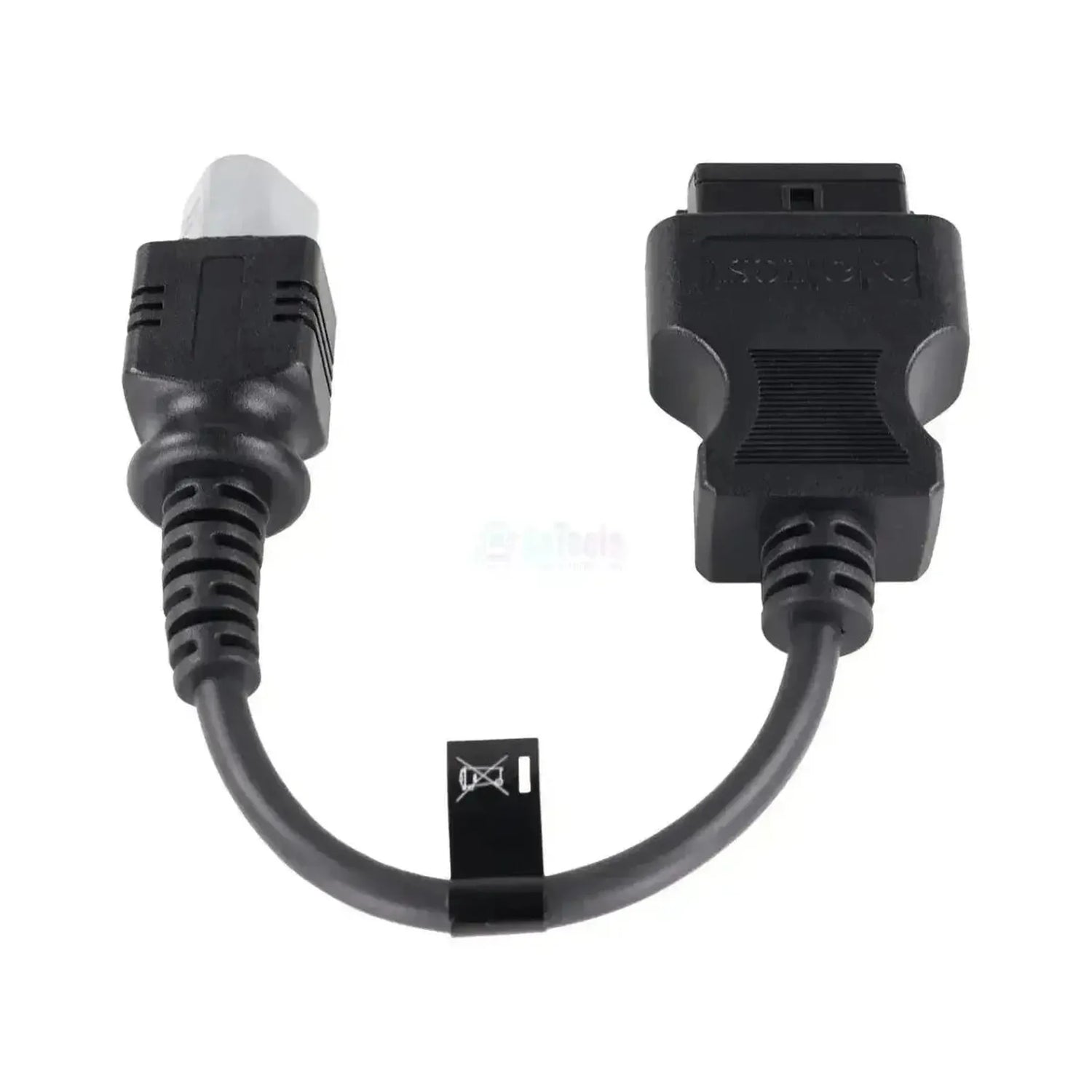

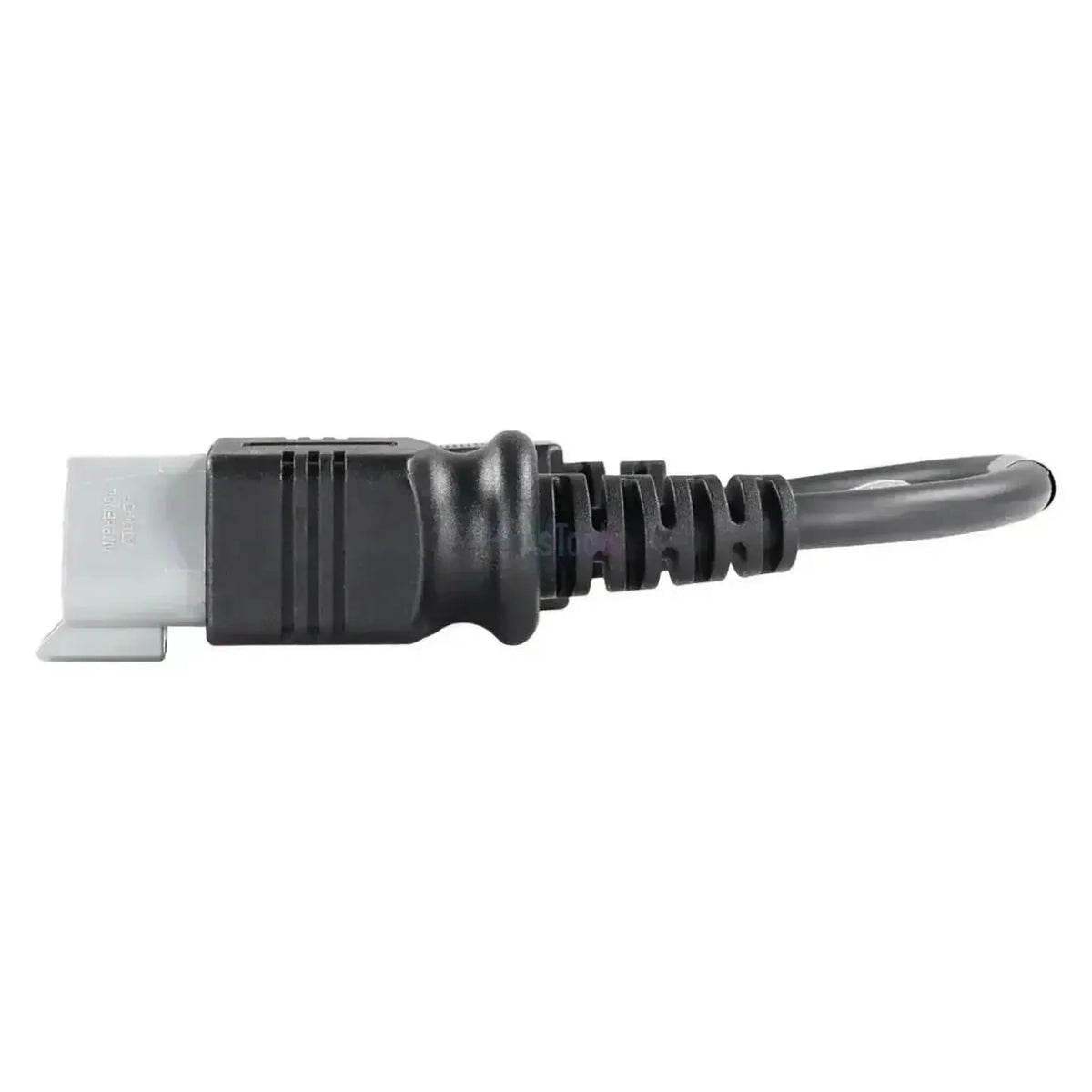

Na straně rozhraní má černou 16kolíkovou sběrnici OBD2 se symbolem OBD na krytu. Na straně motoru má světlošedý konektor s kulatým trojúhelníkovým průřezem, ve kterém jsou tři kolíky uspořádány kolem zeleného klínu. Jedná se o přímý kabel bez větvení, kratší a jednodušší konstrukcí než 6kolíková JDC538A pro průmyslové motory, která má tam obdélníkový šedý konektor s oranžovým klínem. Kabel spadá pod Jaltest Marine.

VÝHODY

✔U EDC Yanmar Bosch pokrývá také ovládání součástí a parametry, nejen čtení údajů.

✔Poskytuje také přístup k ovládacím panelům VC10 a VC20 s parametry, kalibrací a resetem.

✔Jeden kabel pro čtyři řídicí jednotky: Tři řídící jednotky motorů a ovládací panely.

✔Na všech jednotkách řízení motorů lze sledovat data v reálném čase během chodu motoru.

OMEZENÍ

✕Ovládací panely VC10 a VC20 neposkytují kódy chyb ani naměřené hodnoty; ty naleznete v řídící jednotce motoru.

✕U EDC Yammer Generic chybí ovládání součástí a parametry, které má Bosch verze.

✕Pouze pro trojúhelníkový 3kolíkový konektor; průmyslové motory (řady TNV a TN) mají obdélníkový 6kolíkový konektor, pro který je určena JDC538A.

✕Kabel nemá větvení ani modul: Vše prochází tímto jediným 3kolíkovým konektorem motoru, takže k věcem na něm nepřipojeným se tímto kabelem nedostanete.

Aplikace a funkce

Prostřednictvím tohoto připojení se v software Jaltest dostanete k řídicím jednotkám motoru Yammer a ovládacího panelu. Které jednotky jsou k dispozici, závisí na sérii motoru na palubě.

Řídicí jednotky, které lze dosáhnout

EDC Yammer Bosch — řízení motoru: Boschův systém řízení motoru s nejširší sadou funkcí ze všech čtyř: Kódy chyb, naměřené hodnoty, ovládání součástí, údaje ECU, parametry a data v reálném čase.
EDC Yammer Generic — řízení motoru: Kódy chyb, naměřené hodnoty, údaje ECU a data v reálném čase.
ECM — řízení motoru: Řídicí jednotka např. řady BY s kódy chyb, naměřenými hodnotami, údaji ECU a daty v reálném čase.
VC10 a VC20 — ovládací panel: Elektronický modul panelu s údaji ECU, parametry, kalibrací a resetem, ale bez kódů chyb.

Co lze dělat

Čtení chybových kódů: Čtení paměti chyb řídící jednotky motoru s popisem zjištěné poruchy.
Prohlížení naměřených hodnot a sledování v reálném čase: Aktuální hodnoty senzorů z řídící jednotky motoru v reálném čase během chodu motoru.
Ovládání součástí: U EDC Yammer Bosch lze přímo ovládat aktuátory.
Parametry, kalibrace a reset: Parametry v Bosch řízení motoru a na panelech; kalibrace a reset jsou vyhrazeny panelům VC10 a VC20.

Kompatibilní vozidla a aplikace

Rozhodující je konektor, nikoli model. Tento kabel se hodí na každý vnitřní palubní motor Yammer s trojúhelníkovým 3kolíkovým konektorem. Níže uvedené řady jsou obsaženy v pokrytí Jaltest Marine; pokud vidíte na bloku motoru obdélníkový šedý konektor s oranžovým klínem, jedná se o průmyslový motor a přísluší k němu JDC538A.

Yammer:

Řada JH: 3JH40, 4JH45, 4JH57, 4JH80 a 4JH110
Řada BY: 4BY-150 až 6BY3-260Z, včetně verzí BY2 a BY3
Řada LV: 4LV150, 4LV170, 4LV195, 4LV230, 4LV250 a 8LV-320, 8LV-350 a 8LV-370
Řada SY a AYEM: 6SY-STP2, 6SY655, 8SY-STP a 6AYEM-GT, 6AYEM-ET a 6AYEM-ST
Ovládací panely: Panely VC10 a VC20 příslušející k těmto motorům

💡

Užitečná informace: Konektor se nachází v motorovém prostoru na motoru nebo vedle něj. Trojúhelníkový šedý konektor se zeleným klínem náleží vnitřním palubním motorům; průmyslové motory mají obdélníkový 6kolíkový konektor s oranžovým klínem. Než tedy objednáte, zkontrolujte nejprve, který konektor je na vašem motoru.

Obsah balení

1 ks Jaltest (JDC612A) | Yammer 3kolíkový OBD – 16kolíkový OBD2 adaptér | Motor se spalovacím motorem

Technické specifikace

Specifikace	Popis
Značka	Jaltest (Cojali)
Referenční číslo	JDC612A
Typ	Adaptérový kabel
Aplikace	Yamahové lodní motory
Konektor na straně stroje	3kolíkový OBD, trojúhelníková šedá zásuvka se zeleným klínem
Konektor na straně diagnostického přístroje	16kolíkový OBD2
Délka	28 až 30 cm
Diagnostický přístroj	Jaltest Link V8.1 a V9
Řídicí jednotky	EDC Yanmar Bosch, EDC Yanmar Generic a ECM (motor), VC10 a VC20 (ovládací panel)
Segment	Spalovací motor (lodní)
Modul Jaltest	Jaltest Marine
Součást sady kabelů	Sada nástavbových kabelů (70002008) a vnitřních motorů (70002009)
