Jaltest | SKU: JDC504A

Jaltest (JDC504A) | Adaptérový kabel Deutz 12-pinů OBD – 16-pinů OBD2 | Spalovací motor

Name: Jaltest (JDC504A) | Adaptérový kabel Deutz 12-pinů OBD – 16-pinů OBD2 | Spalovací motor
Brand: Jaltest
SKU: JDC504A
Price: 187.95 EUR
Availability: InStock

€187,95 včetně DPH

€155,33 bez DPH

Záruka přímo přes AsTools

Záruční případy řešíme sami, rychle a bez zprostředkování výrobce. Díky vlastnímu skladovému zásobování a technické kvalifikaci vám můžeme obvykle pomoci bez zbytečných průtahů. Pouze ve výjimečných situacích produkt přeposíláme dále dodavateli.

2 roky záruky na všechny produkty

Všechny naše produkty jsou dodávány s 2letou zárukou od výrobce. Máte tak jistotu dlouhodobé kvality a servisu.

Jednoduchý návrat zboží

Vrácení zboží si snadno vyžádáte přes svůj účet. Pošleme vám vrácenku na e-mail. Náklady na vrácení nese zákazník.

Odborný zákaznický servis

Naši odborníci jsou připraveni vám poskytnout rychlou a kvalifikovanou pomoc online i v našem kamenném obchodě. Máte otázky? Neváhejte se na nás obrátit.

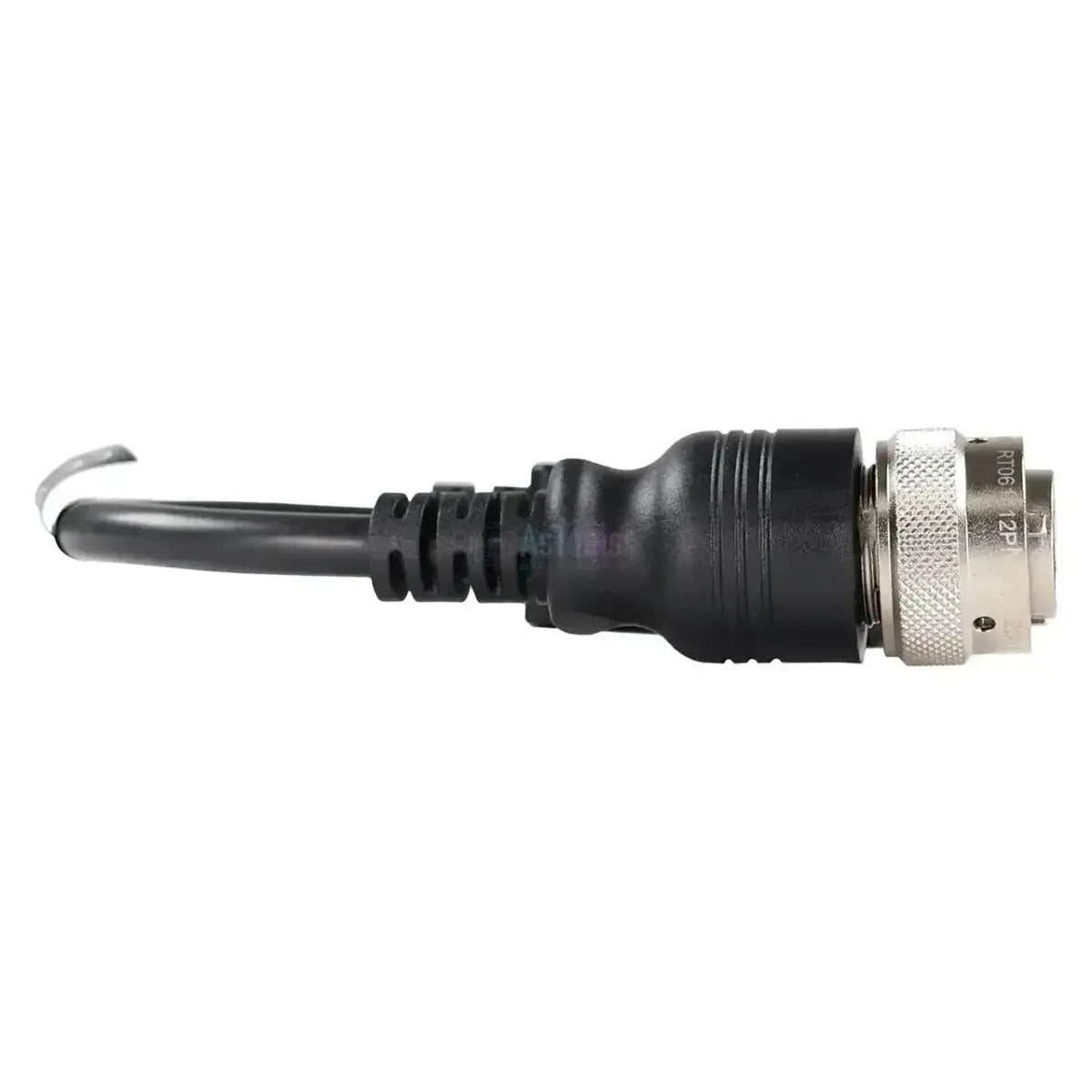

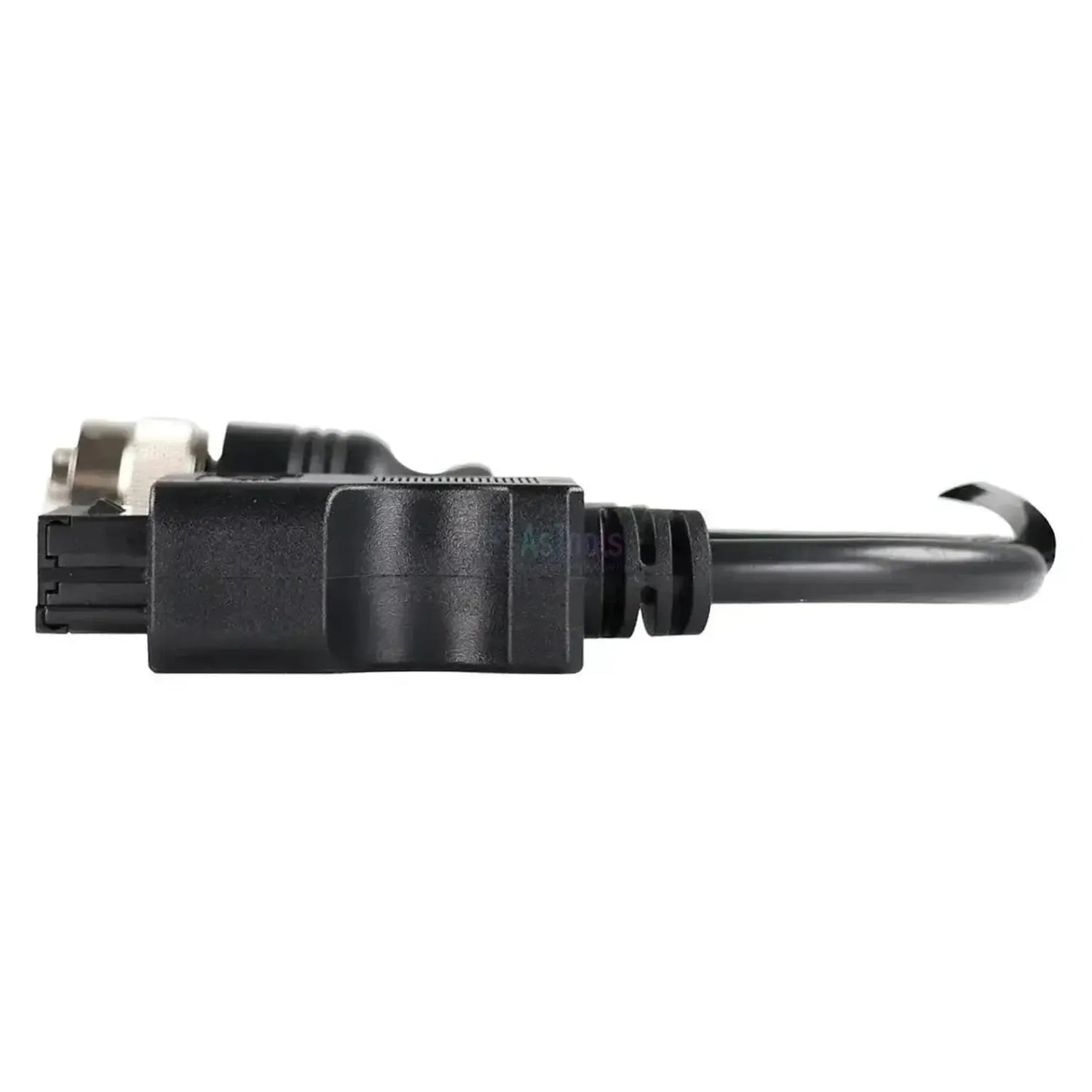

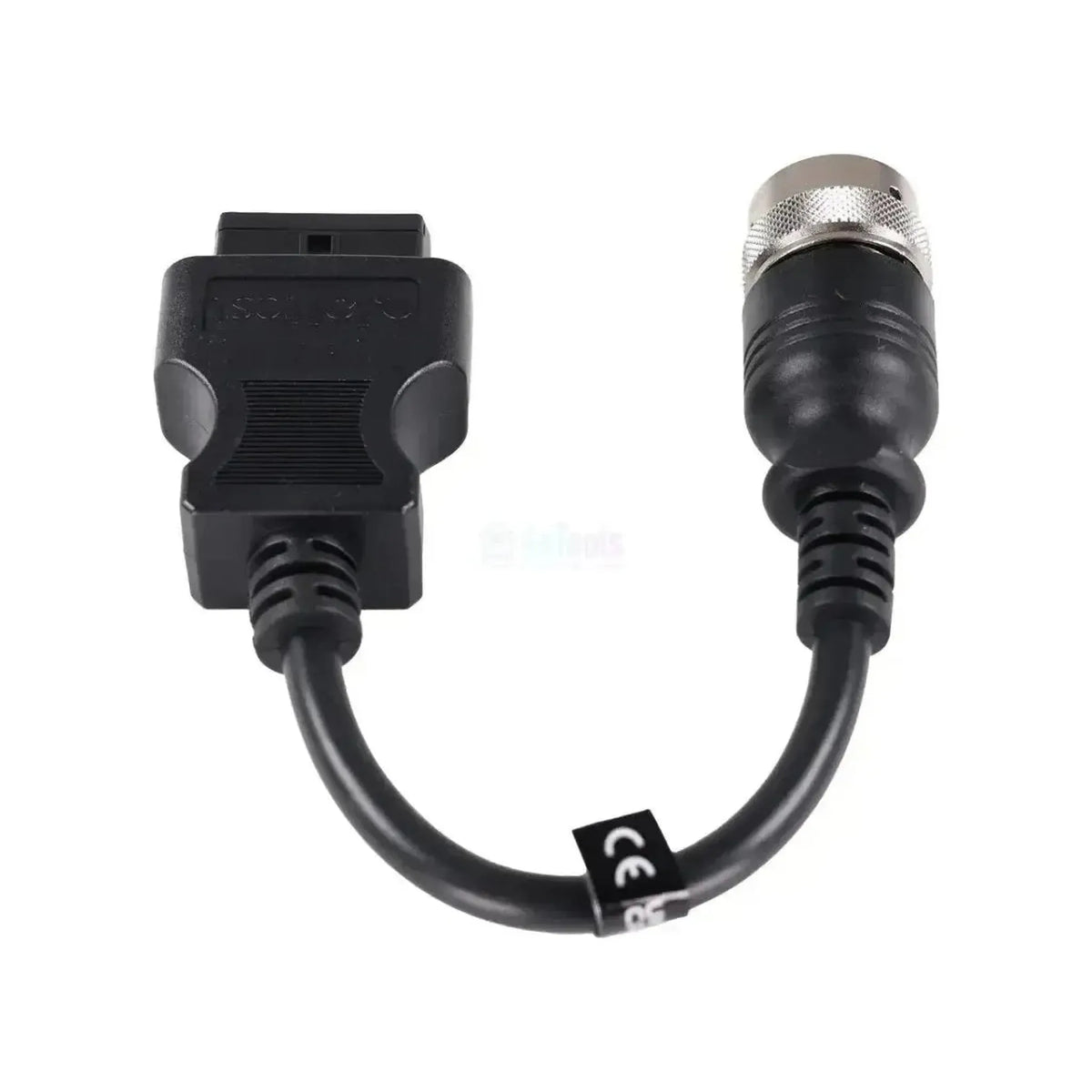

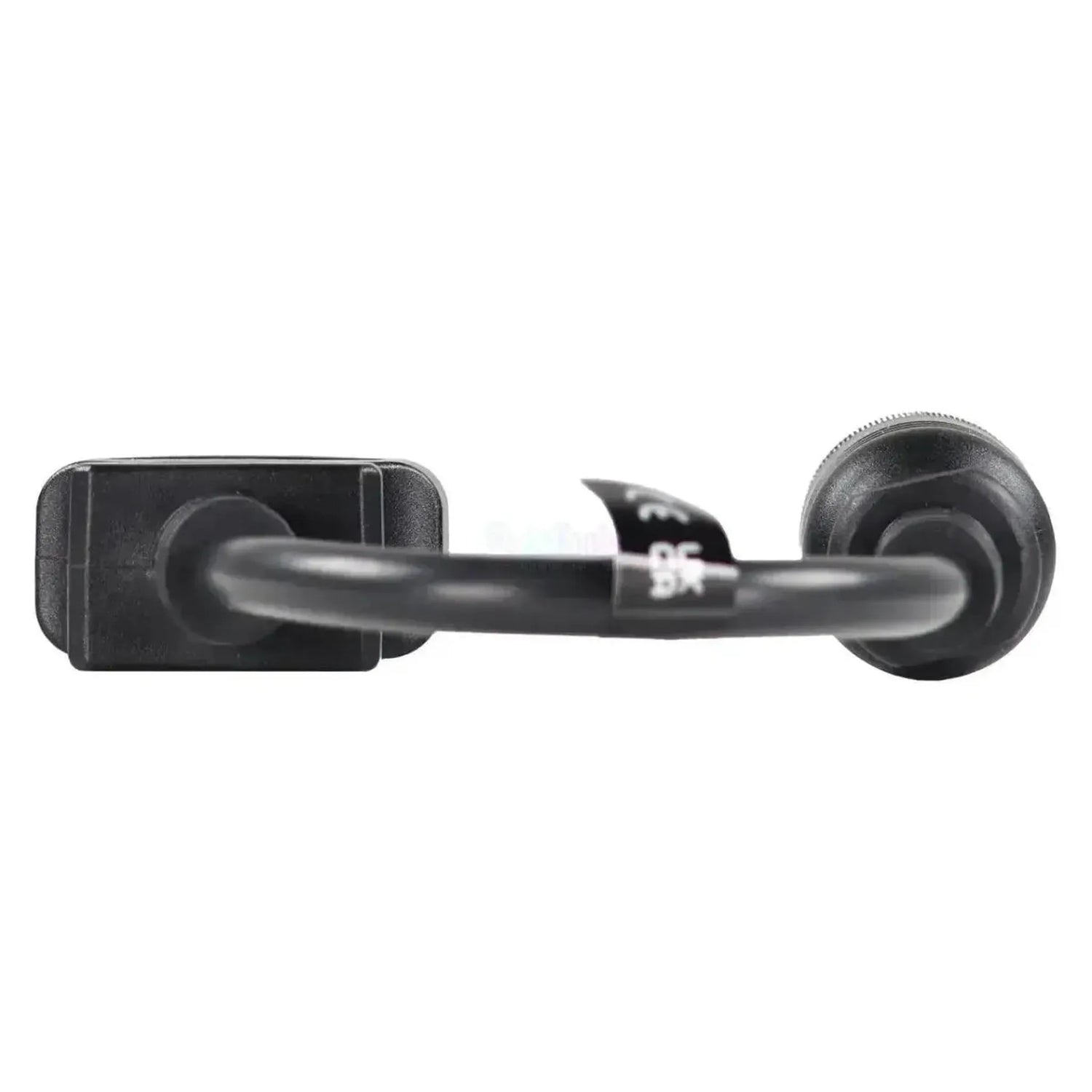

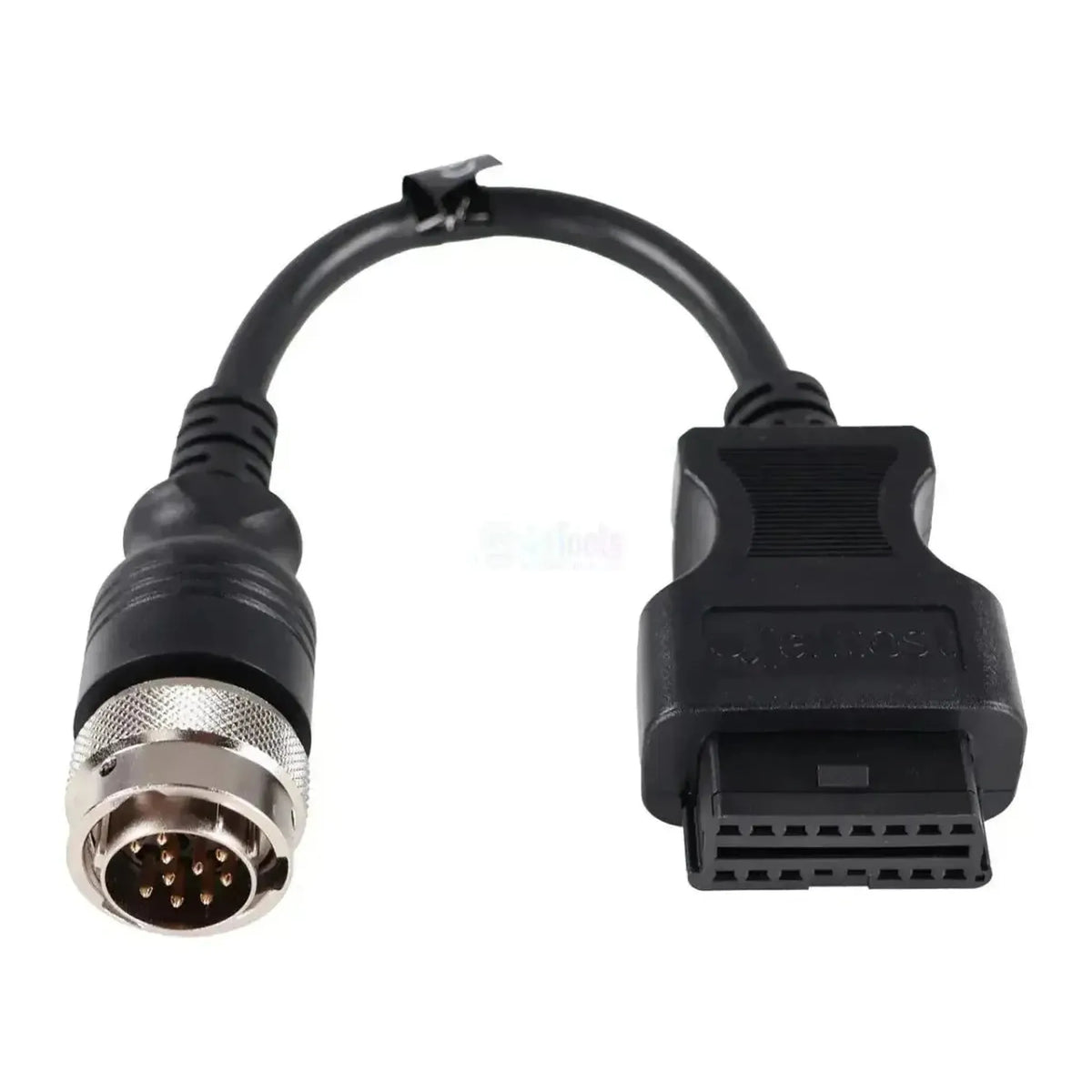

Adaptér Jaltest JDC504A propojuje 12kolíkový diagnostický konektor motorů Deutz se 16kolíkovým OBD2 zásuvkou vaší diagnostické kabely Jaltest. Na straně stroje se nachází kulatý konektor Amphenol s kovovou objímkou a vroubkovanou spárovací matice; obsahuje dvanáct pozlacených kolíků vzdálených od sebe v černém pouzdře. Tento konektor patří k motoru a nachází se na bloku motoru nebo vedle něj. Protože Deutz dodává své motory desítkám výrobců strojů, setkáte se se stejným konektorem v zařízeních různých značek. Kabel je dlouhý 28 až 30 cm a vychází přímo z obou konektorů.

Jakmile je spojení navázáno, diagnostické zařízení dosahuje postupných generací řídících jednotek motorů Deutz: EMR2 - EDC, EMR3 - EDC 7 UC31, EMR3 - EDC 16 UC40 a EMR4 - EDC 17 CV52. Rozdíl v pokrytí spočívá v údržbě: U dvou nejnovějších jednotek se vedle chybových kódů zobrazují také intervaly údržby, u dvou starších nikoliv. Ovládání součástí se v tabulce pokrytí u žádné z těchto řídících jednotek nenachází. Kabel spadá pod Jaltest AGV (zemědělství), Jaltest OHW (stavební a terénní stroje) a Jaltest MHE (interní přeprava a manipulační vozíky).

VÝHODY

✔Dosahuje úplné řady řídících jednotek motorů Deutz v pokrytí Jaltest: EMR2 - EDC, EMR3 - EDC 7 UC31, EMR3 - EDC 16 UC40 a EMR4 - EDC 17 CV52.

✔U EMR3 - EDC 16 UC40 a EMR4 - EDC 17 CV52 se vedle chybových kódů zobrazují také intervaly údržby.

✔Pokrývá staršší řady 1015, 2012 a 2013 i současné motory TCD.

✔Použitelný v zemědělství, stavebnictví a interní přepravě: Řídící jednotka motoru Deutz spadá pod Jaltest AGV, OHW a MHE.

UPOZORNĚNÍ

✕Ne všechny řídící jednotky nabízejí totéž: Intervaly údržby jsou obsaženy v pokrytí EMR3 - EDC 16 UC40 a EMR4 - EDC 17 CV52, ale ne u EMR2 - EDC a EMR3 - EDC 7 UC31.

✕U řídících jednotek motorů Deutz se ovládání součástí v tabulce pokrytí nenachází.

✕Pouze pro kulatý 12kolíkový konektor Deutz; pro 19kolíkové připojení Deutz nabízí Jaltest JDC570A.

✕Pokrytí obsahuje pouze řídící jednotky motorů: Převodovka, hydraulika a ostatní řídící jednotky stroje mají vlastní diagnostické připojení.

Aplikace a funkčnosti

Prostřednictvím tohoto spojení se dostanete pomocí softwaru Jaltest do řídící jednotky motoru motoru Deutz. Jaltest přitom rozlišuje postupné generace EMR, z nichž každá má vlastní rozsah funkcí. Níže uvedené jednotky pocházejí z pokrytí Deutz.

Řídící jednotky, které můžete dosáhnout

EMR2 - EDC, řídící jednotka motoru: Starší řídící jednotka motoru Deutz, mimo jiné na řadě 2013, s chybovými kódy, měřenými hodnotami a údaji ECU.
EMR3 - EDC 7 UC31: Provedení common rail třetí generace.
EMR3 - EDC 16 UC40: Druhá varianta EMR3; zde jsou v pokrytí obsaženy také intervaly údržby.
EMR4 - EDC 17 CV52 Deutz: Současná řídící jednotka motoru common rail, mimo jiné na těžších motorech řady TCD.

Co můžete dělat

Čtení a mazání chybových kódů: Čtení paměti chyb řídící jednotky s popisem poruchy a vymazání po opravě.
Prohlížení měřených hodnot: Aktuální hodnoty senzorů na řídící jednotce s možností nastavit alarmní hranice pro hodnoty mimo normální rozsah.
Údržba: Kontrola intervalů údržby motoru a zaznamenání související práce do zprávy. Dostupné u EMR3 - EDC 16 UC40 a EMR4 - EDC 17 CV52.
Není v pokrytí: Ovládání součástí se u žádné z řídících jednotek motorů Deutz v tabulce nenachází.

Kompatibilní vozy a aplikace

Rozhodující je konektor, ne stroj. Deutz dodává své motory jako samostatný pohon, takže řada motoru určuje, jaký kabel potřebujete, a ne značka stroje. Níže uvedené řady nabízí Jaltest v pokrytí; který konektor je na vašem motoru, vidíte na poli kolíků připojení.

Deutz:

Řada 1015: BF6M 1015 C a BF8M 1015 CP
Řada 2012 a 2013: BF4M 2012, BF6M 2012C, BFM 2013, BF4M 2013, BF6M 2013 a TCD 2012/2013 L04 a L06
Řada TCD kompakt: TCD 2.2, 2.9, 3.6, 4.1, 5.1, 5.2, 6.1, 7.7 a 7.8, plus varianty TD a TTCD
Řada TCD těžká: TCD 9.0, 10.7, 12.0, 12.8, 13.5, 15.6, 16.0 a 18.0 a V-motory TCD 2015 V08 a TCD 2016 V16
Plynové motory: G 2.2 a G 2.9
Vestavěny v zemědělských, stavebních a manipulačních vozících a v stacionárních instalacích

💡

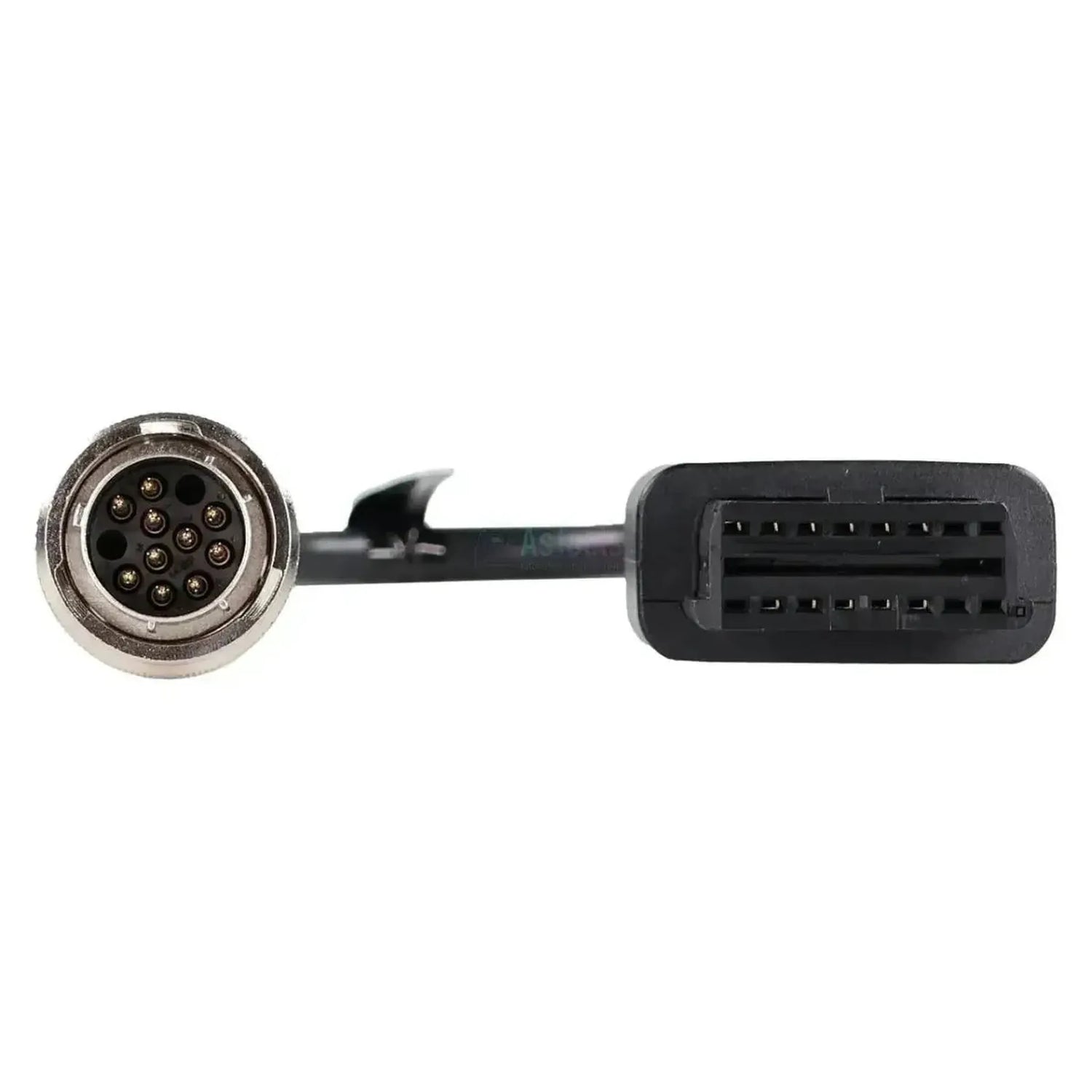

Dobré vědět: Provedení s 12 kolíky poznáte podle kulatého kovového konektoru Amphenol s dvanácti volně umístěnými kolíky. Provedení Deutz s 19 kolíky má viditelně hustěji obsazené pole kolíků a jde přes JDC570A. Počítejte kolíky na připojení vašeho motoru předtím, než objednáte.

Obsah balení

1x Jaltest (JDC504A) | Deutz 12kolíkový OBD – 16kolíkový OBD2 adaptérní kabel | Spalovací motor

Technické údaje

Specifikace	Popis
Značka	Jaltest (Cojali)
Referenční číslo	JDC504A
Typ	Adaptérní kabel
Použití	Motory Deutz s 12kolíkovou diagnostickou přípojkou
Délka	28 - 30 cm
Rozhraní	Jaltest Link V8.1/V9
Konktor na straně stroje	12kolíková kulatá zástrčka Amphenol, samec
Konktor na straně rozhraní	16kolíková OBD2
Kontrolní jednotky	EMR2 - EDC, EMR3 - EDC 7 UC31, EMR3 - EDC 16 UC40 a EMR4 - EDC 17 CV52 (řízení motoru)
Segment	Spalovací motor
Modul Jaltest	Jaltest AGV (zemědělství), Jaltest OHW (stavební a terénní stroje) a Jaltest MHE (interní přeprava a vysokozdvižné vozíky)
Součást sady kabelů	Sada kabelů AGV (70002003), Kompletní sada kabelů OHW (70002026), Základní sada kabelů OHW (70002030) a Sada kabelů MHE pro zdvihací plošiny a teleskopy (70002028)
