Jaltest | SKU: JDC547A

Jaltest (JDC547A) | Doosan (DL03) 6-pinový OBD – 16-pinový OBD2 adaptérový kabel | Spalovací motor

Name: Jaltest (JDC547A) | Doosan (DL03) 6-pinový OBD – 16-pinový OBD2 adaptérový kabel | Spalovací motor
Brand: Jaltest
SKU: JDC547A
Price: 99.95 EUR
Availability: InStock

€99,95 včetně DPH

€82,60 bez DPH

Záruka přímo přes AsTools

Záruční případy řešíme sami, rychle a bez zprostředkování výrobce. Díky vlastnímu skladovému zásobování a technické kvalifikaci vám můžeme obvykle pomoci bez zbytečných průtahů. Pouze ve výjimečných situacích produkt přeposíláme dále dodavateli.

2 roky záruky na všechny produkty

Všechny naše produkty jsou dodávány s 2letou zárukou od výrobce. Máte tak jistotu dlouhodobé kvality a servisu.

Jednoduchý návrat zboží

Vrácení zboží si snadno vyžádáte přes svůj účet. Pošleme vám vrácenku na e-mail. Náklady na vrácení nese zákazník.

Odborný zákaznický servis

Naši odborníci jsou připraveni vám poskytnout rychlou a kvalifikovanou pomoc online i v našem kamenném obchodě. Máte otázky? Neváhejte se na nás obrátit.

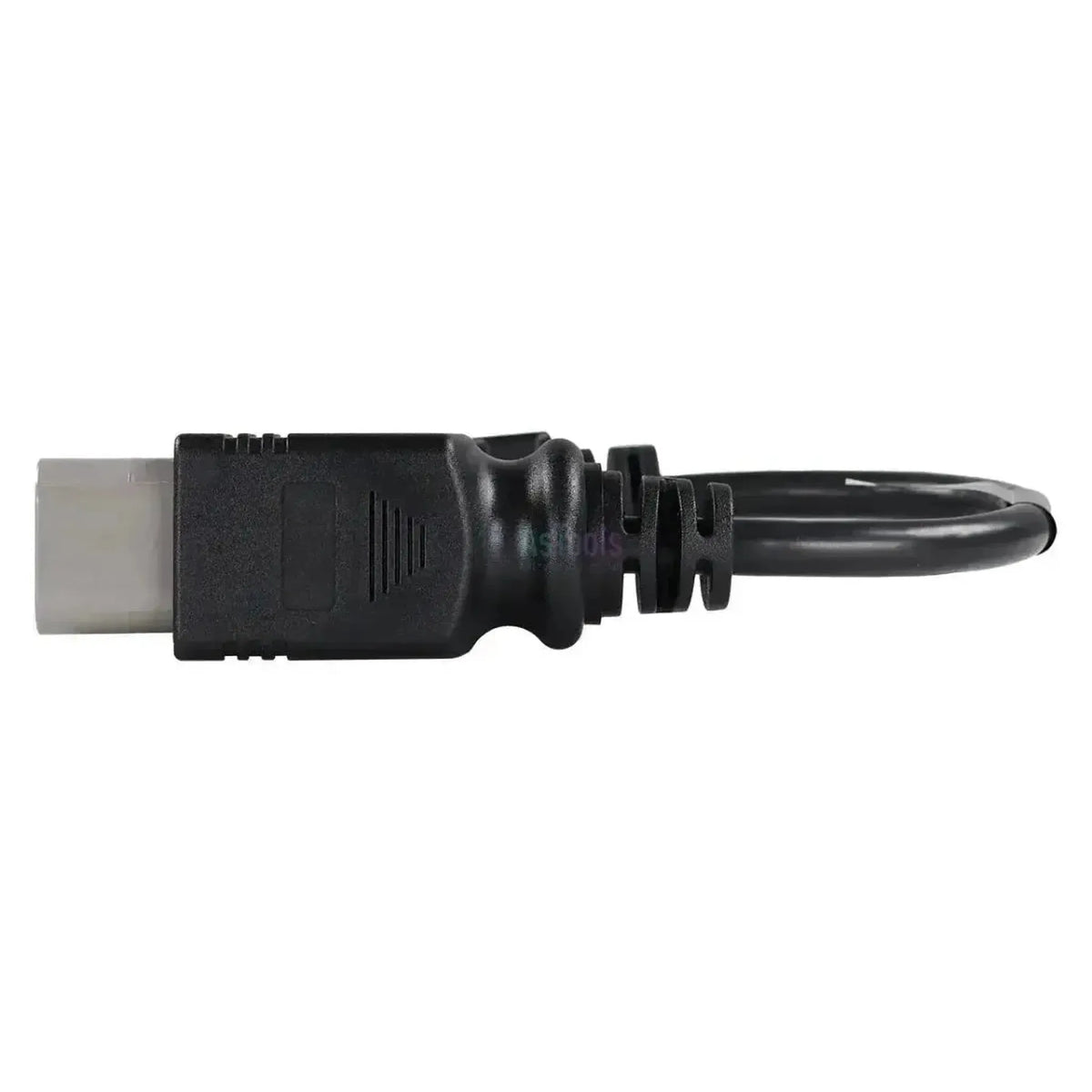

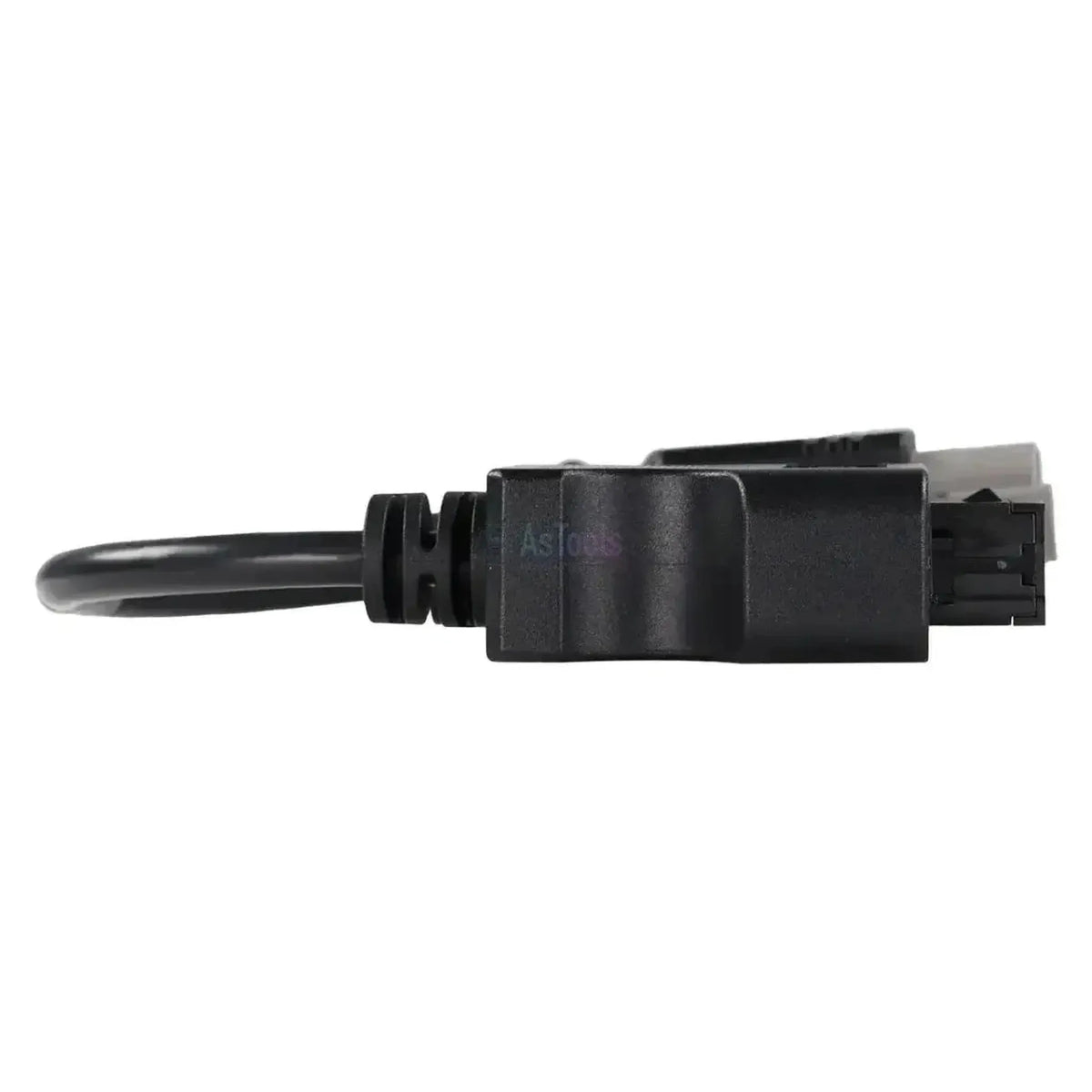

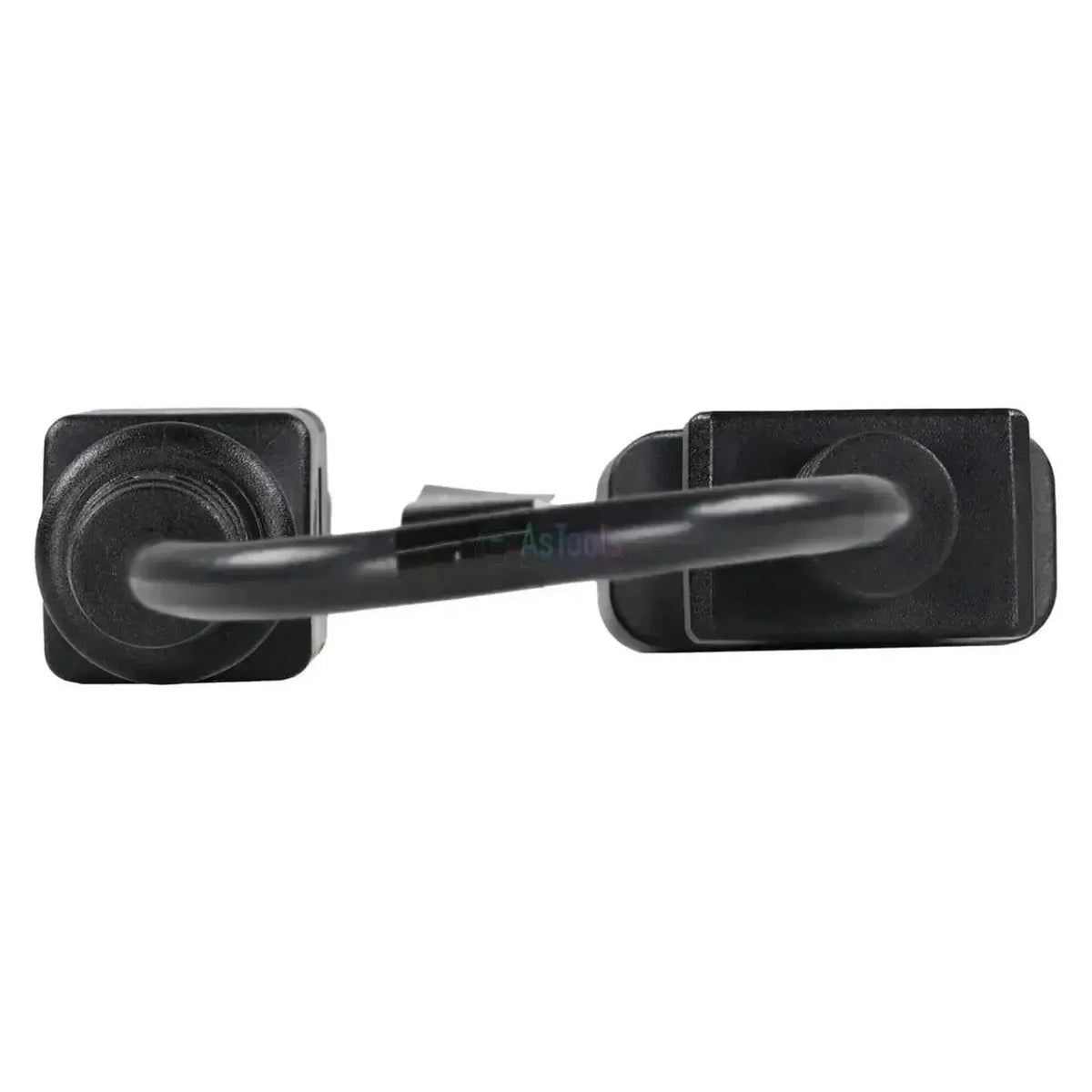

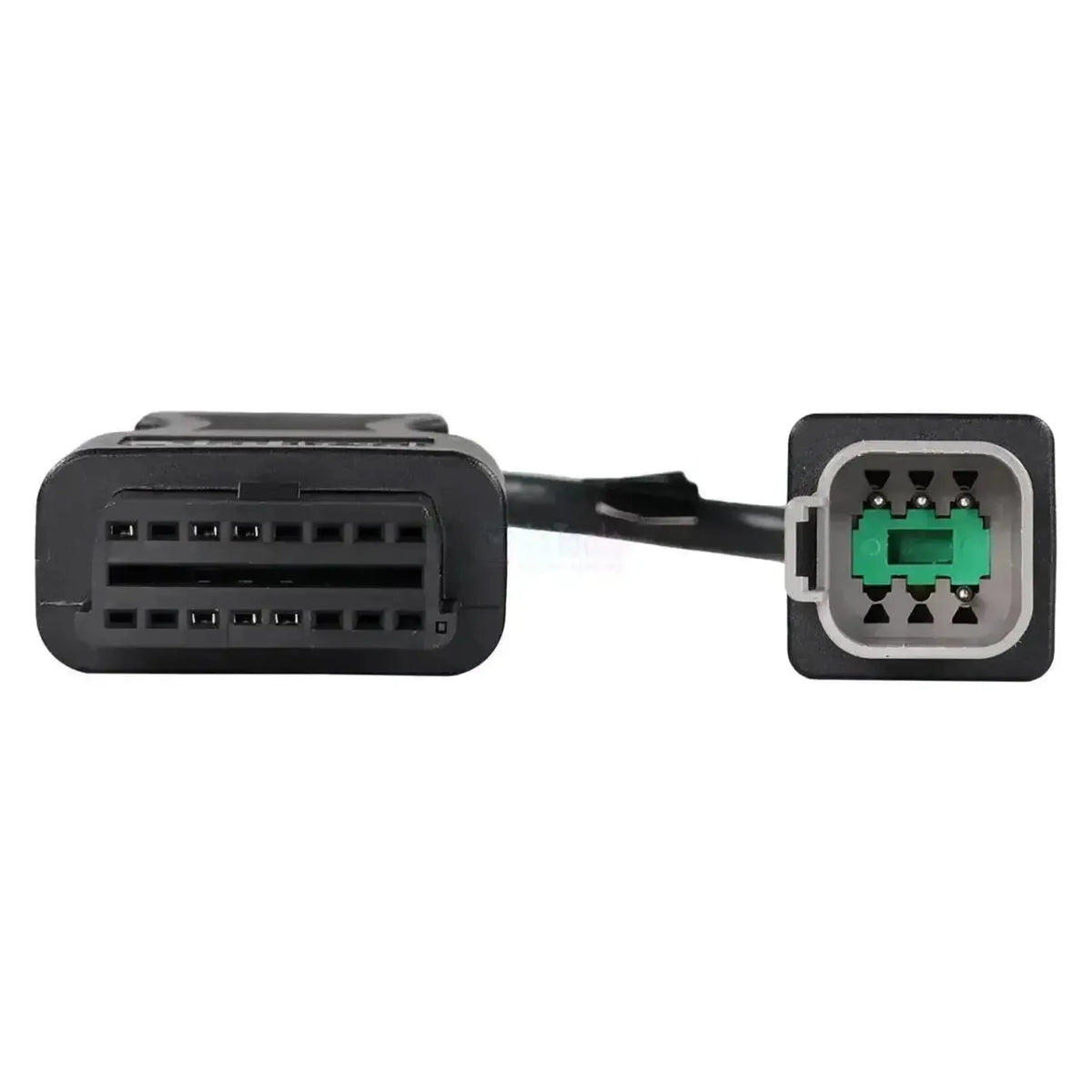

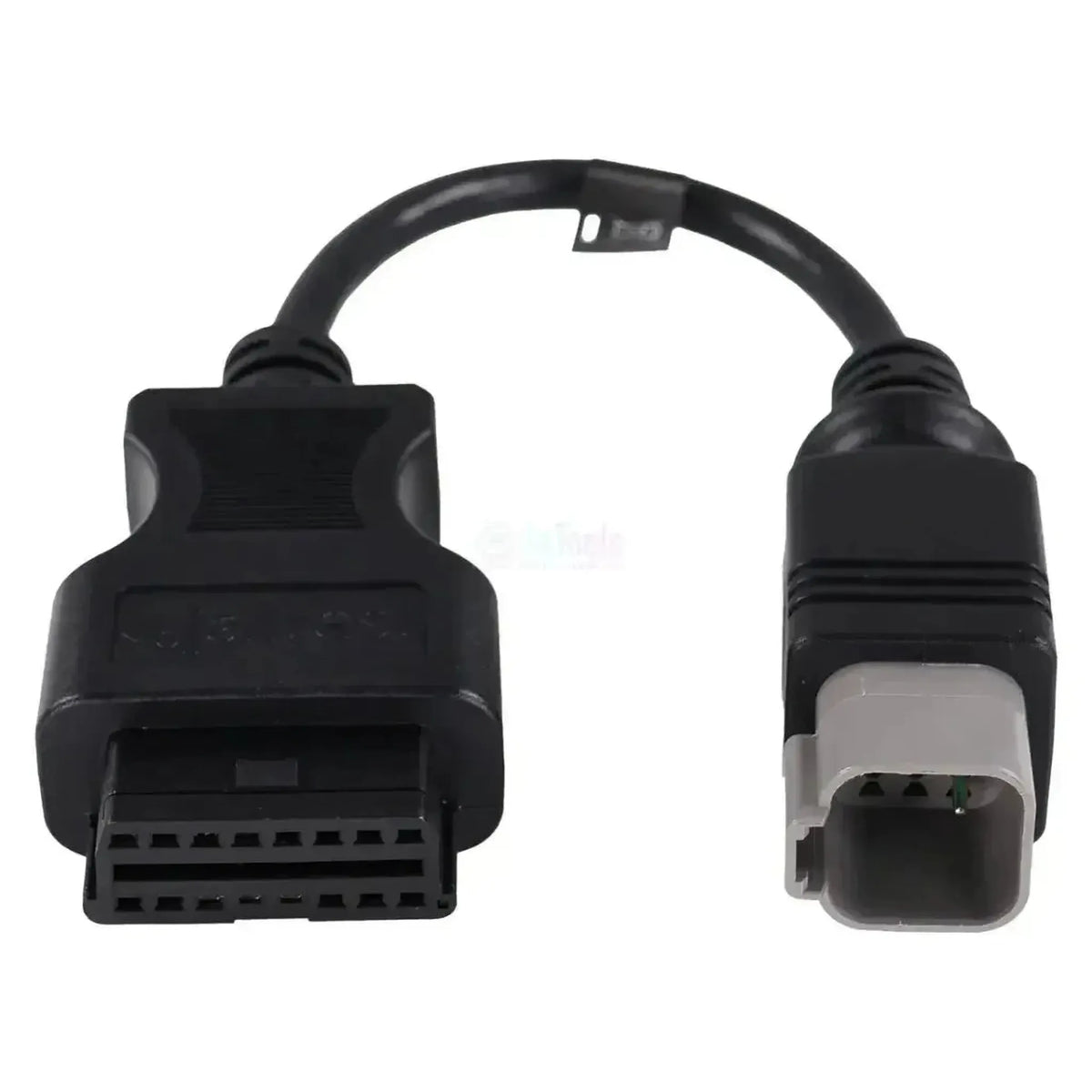

Kabel Jaltest JDC547A slouží pro motor Doosan DL03 v kompaktních strojích Bobcat. Na straně stroje je umístěna 6kolíková zásuvka se šedým kontaktním držákem v černém krytu a přímým vводem kabelu; na straně diagnostického zařízení 16kolíková OBD2. Kabel měří 28 až 30 cm a konktor patří k motoru, takže jej najdete na nebo vedle motoru.

Jakmile je připojení navázáno, software Jaltest dosáhne obou řídicích jednotek, které se u DL03 nacházejí pod pokrytím: motorové řízení DL03 (CAN) a DCU čištění výfukových plynů. U obou jednotek jsou pokryty pouze čtení – od chybových kódů a měřených hodnot až po ECU data a intervaly údržby; řízení komponent, nastavení parametrů a kalibraci nejsou pokryty. Pro systémy strojů Doosan existuje samostatný kabel. Kabel spadá pod Jaltest OHW.

VÝHODY

✔Dosahuje motorového řízení DL03 (CAN) přímo, bez potřeby spojení přes přípojku stroje.

✔Poskytuje také přístup k DCU čištění výfukových plynů, druhé jednotce, kterou Jaltest u DL03 pokrývá.

✔U obou jednotek jsou pokryty chybové kódy, měřené hodnoty, ECU data a intervaly údržby.

✔Konktor patří k motoru, takže kabel zůstane použitelný v jakémkoli kompaktním stroji, do kterého je DL03 zabudován.

DŮLEŽITÉ POZNÁMKY

✕Pouze pro 6kolíkovou zásuvku DL03 se šedým kontaktním držákem; DL01, DL02, DL06, DL08, DM01, DM02, DM03 a DV11 jsou pokryty, ale mají vlastní přípojku.

✕Pro samotné stroje Doosan je k dispozici samostatný kabel, JDC545.9.

✕Pokrytí DL03 je zaměřeno na čtení: Řízení komponent, nastavení parametrů a kalibrace nejsou zahrnuty.

✕Přípojka je umístěna na nebo vedle bloku motoru, nikoli na pevném místě ve stroji.

Aplikace a funkčnost

Přes toto připojení přistupujete k software Jaltest na dvě řídicí jednotky DL03. Jedná se o motorové řízení samotné a řízení čištění výfukových plynů. Jednotky níže pocházejí z pokrytí DL03, přičemž obě mají stejné čtyři funkce a tedy stejné limity.

Řídicí jednotky, které můžete dosáhnout

DL03 (CAN), motorová řídicí jednotka: Motorové řízení bloku s chybovými kódy, měřenými hodnotami, ECU daty a údržbou.
DCU, čištění výfukových plynů: Řídicí jednotka systému čištění s těmito stejnými čtyřmi funkcemi.

Co můžete dělat

Čtení chybových kódů: Přečtěte si paměť poruch motorového řízení a čištění výfukových plynů s popisem poruchy.
Zobrazení měřených hodnot: Aktuální hodnoty snímačů s možností nastavit alarmní meze.
Kontrola údržby: Intervaly údržby a práce, která má být provedena, spolu se zprávou pro zákazníka.

Kompatibilní vozidla a aplikace

Rozhodující je motor, nikoli stroj. DL03 je samostatný blok, který se vstavuje do kompaktních strojů; Jaltest zařazuje pokrytí u samotného motoru. Podívejte se na nebo vedle bloku na 6kolíkovou zásuvku se šedým kontaktním držákem a před objednáním si to ověřte na samotném stroji. Níže uvedené bloky jsou zahrnuty v pokrytí Doosan.

Doosan:

DL03: Řada motorů, pro kterou je určen tento kabel, s řízením DL03 (CAN) a DCU čištění výfukových plynů
Zabudován v kompaktních strojích Bobcat
Ostatní bloky Doosan: DL01, DL02, DL06, DL08, DM01, DM02, DM03 a DV11 jsou pokryty, ale mají vlastní přípojku

💡

Užitečné informace: Diagnostická přípojka patří k bloku a je umístěna na nebo vedle motoru, nikoli na pevném místě ve stroji. Pouze DL03 používá tuto 6kolíkovou zásuvku se šedým kontaktním držákem. Před objednáním si ověřte na stroji samotném, jaká přípojka je na vašem motoru.

Obsah balení

1x Kabel Jaltest (JDC547A) | Doosan (DL03) 6kolíková OBD – 16kolíková OBD2 propojovací kabel | Spalovací motor

Technické specifikace

Specifikace	Popis
Značka	Jaltest (Cojali)
Číslo reference	JDC547A
Typ	Propojovací kabel
Aplikace	Motory Doosan DL03 v kompaktních strojích Bobcat
Délka	28 až 30 cm
Rozhraní	Jaltest Link V8.1 a V9
Konektor na straně stroje	6-pinový OBD (černý kryt, šedý держак kontaktů)
Konektor na straně rozhraní	16-pinový OBD2
Řídicí jednotky	DL03 (CAN) a DCU (následná úprava výfukových plynů)
Segment	Spalovací motor
Jaltest modul	Jaltest OHW (stavební a terénní stroje)
