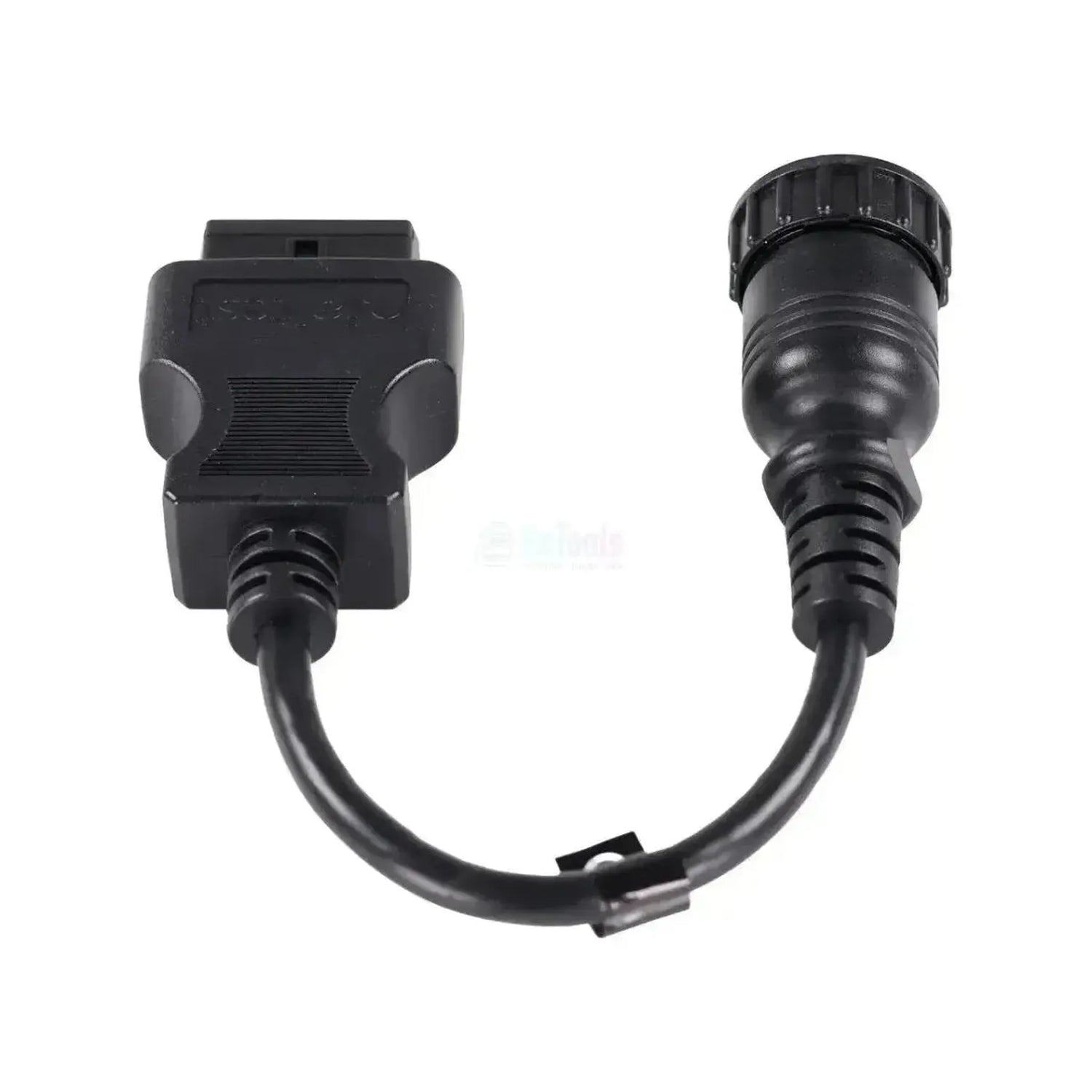

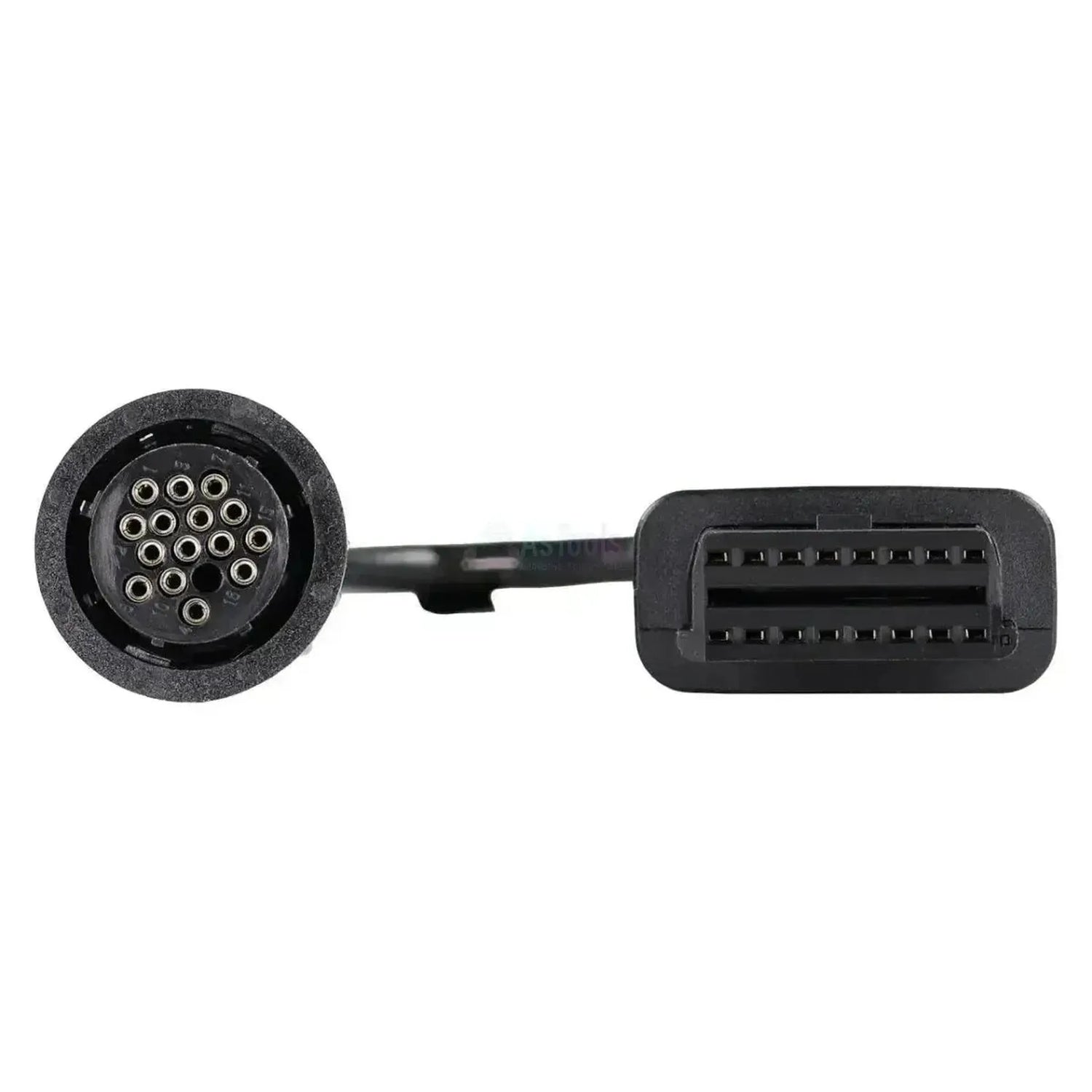

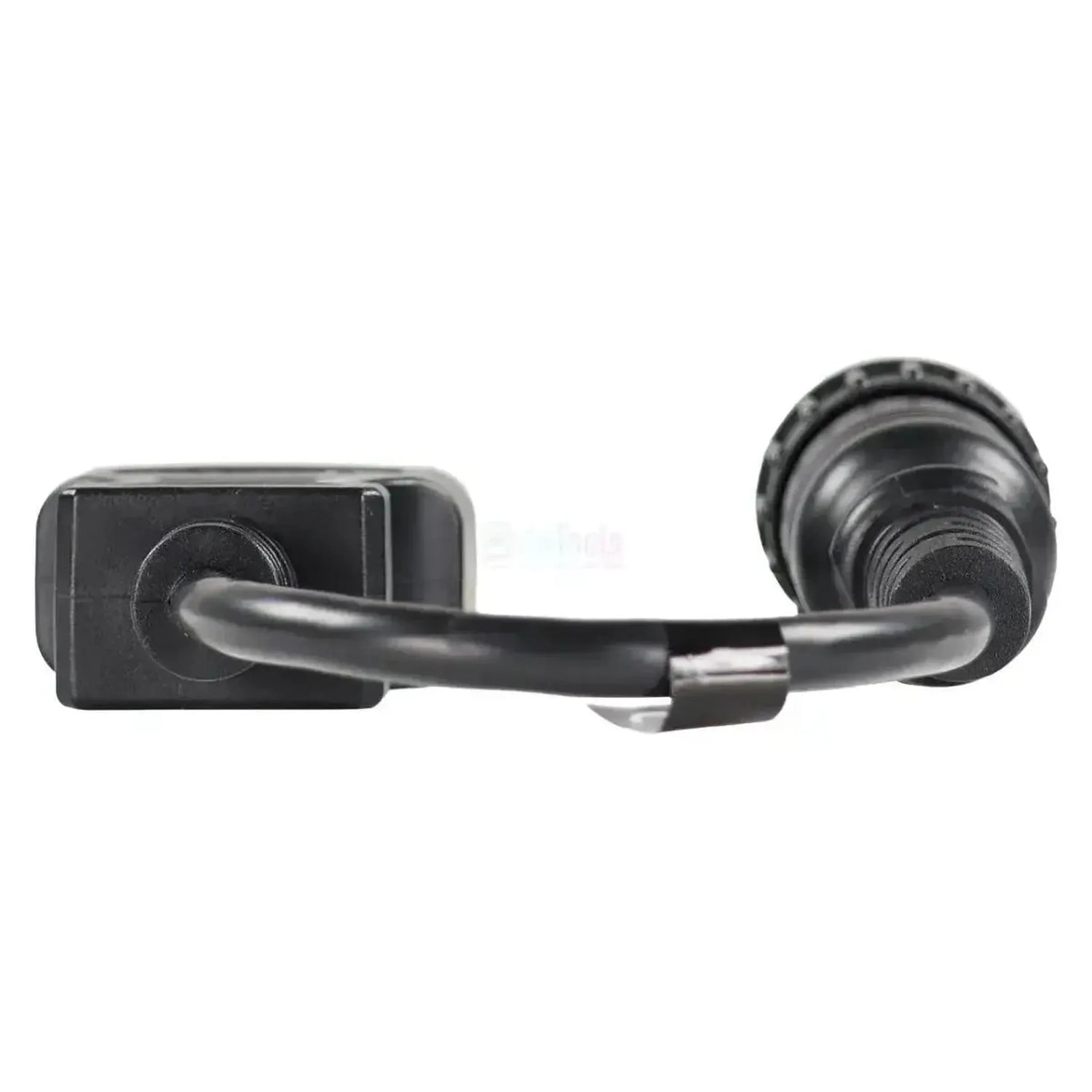

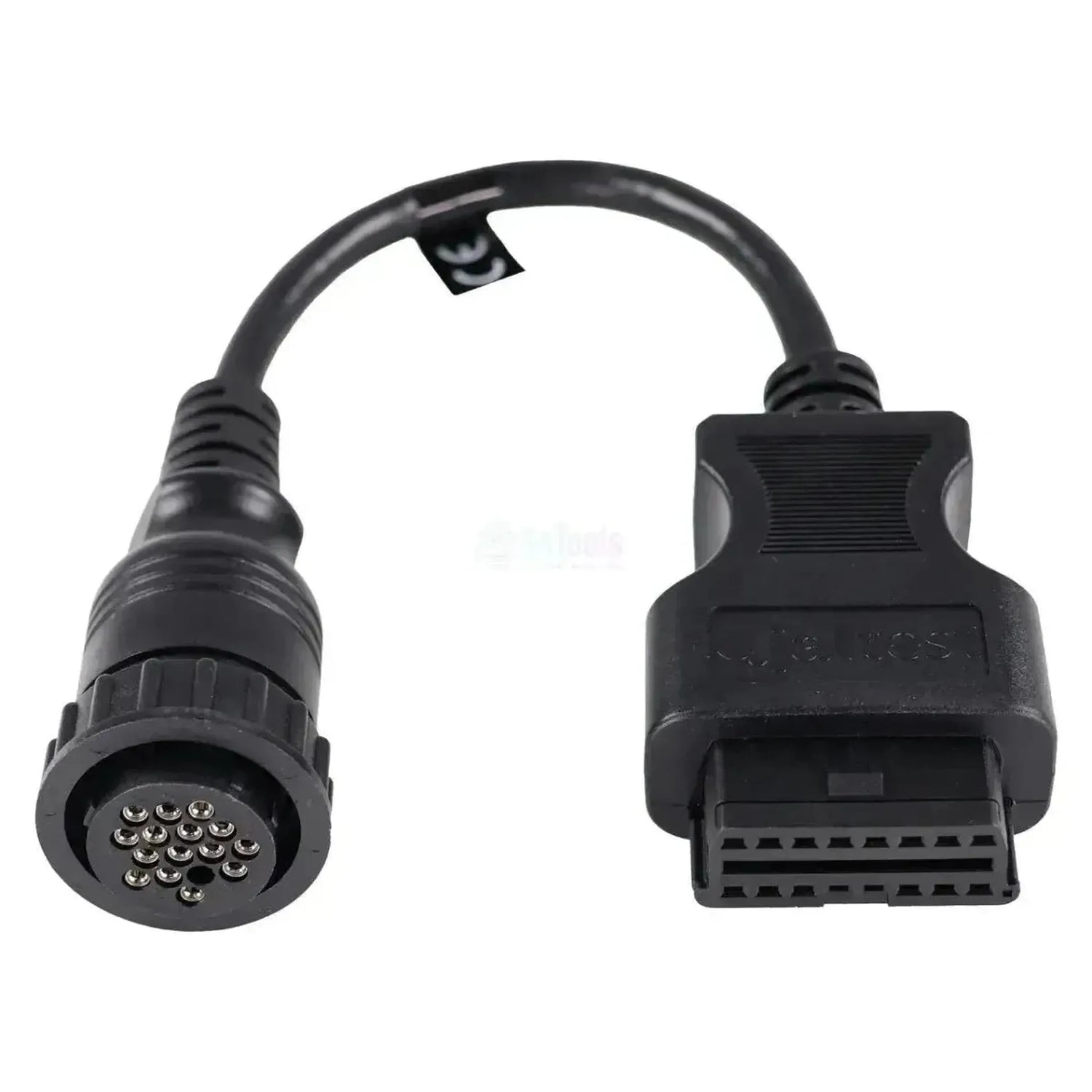

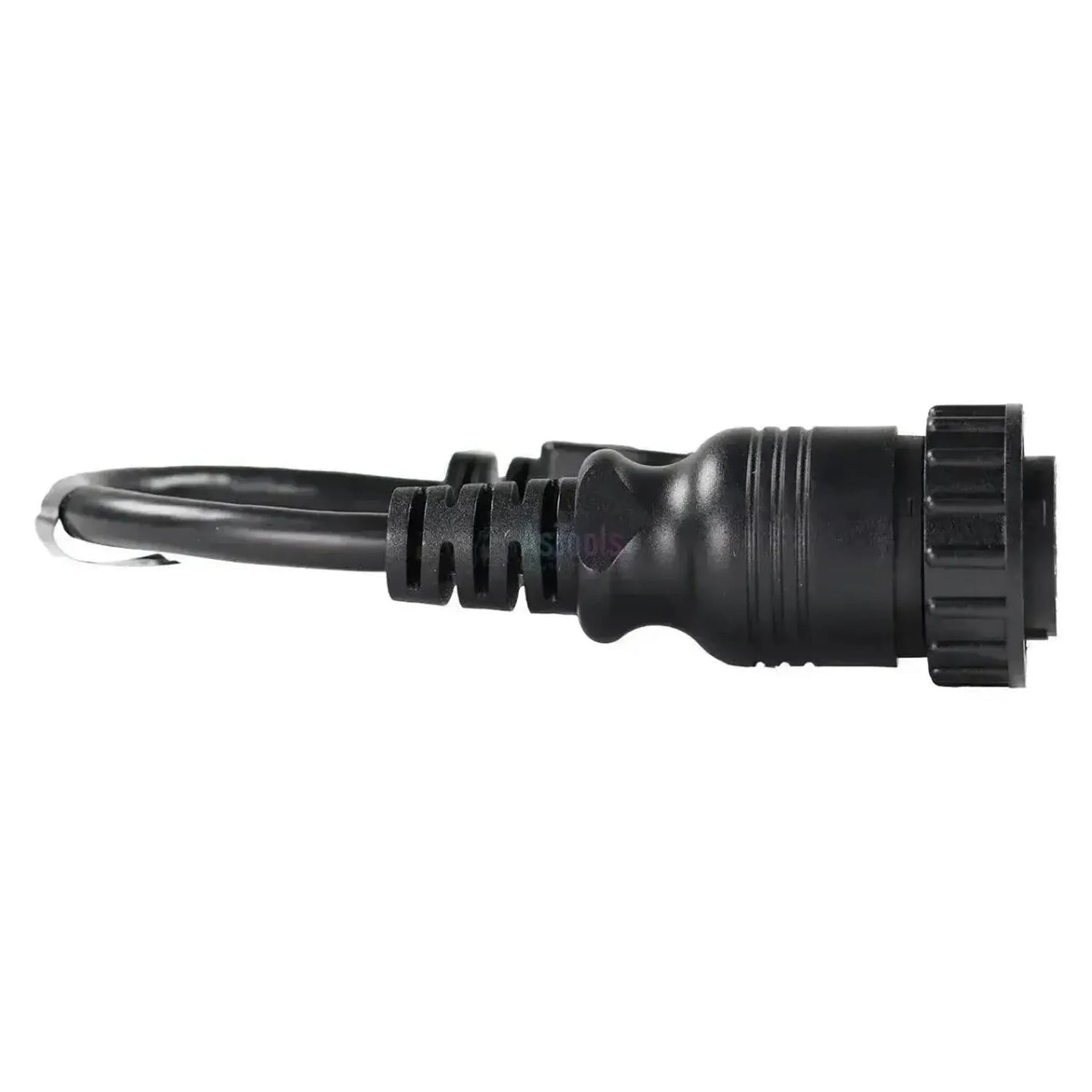

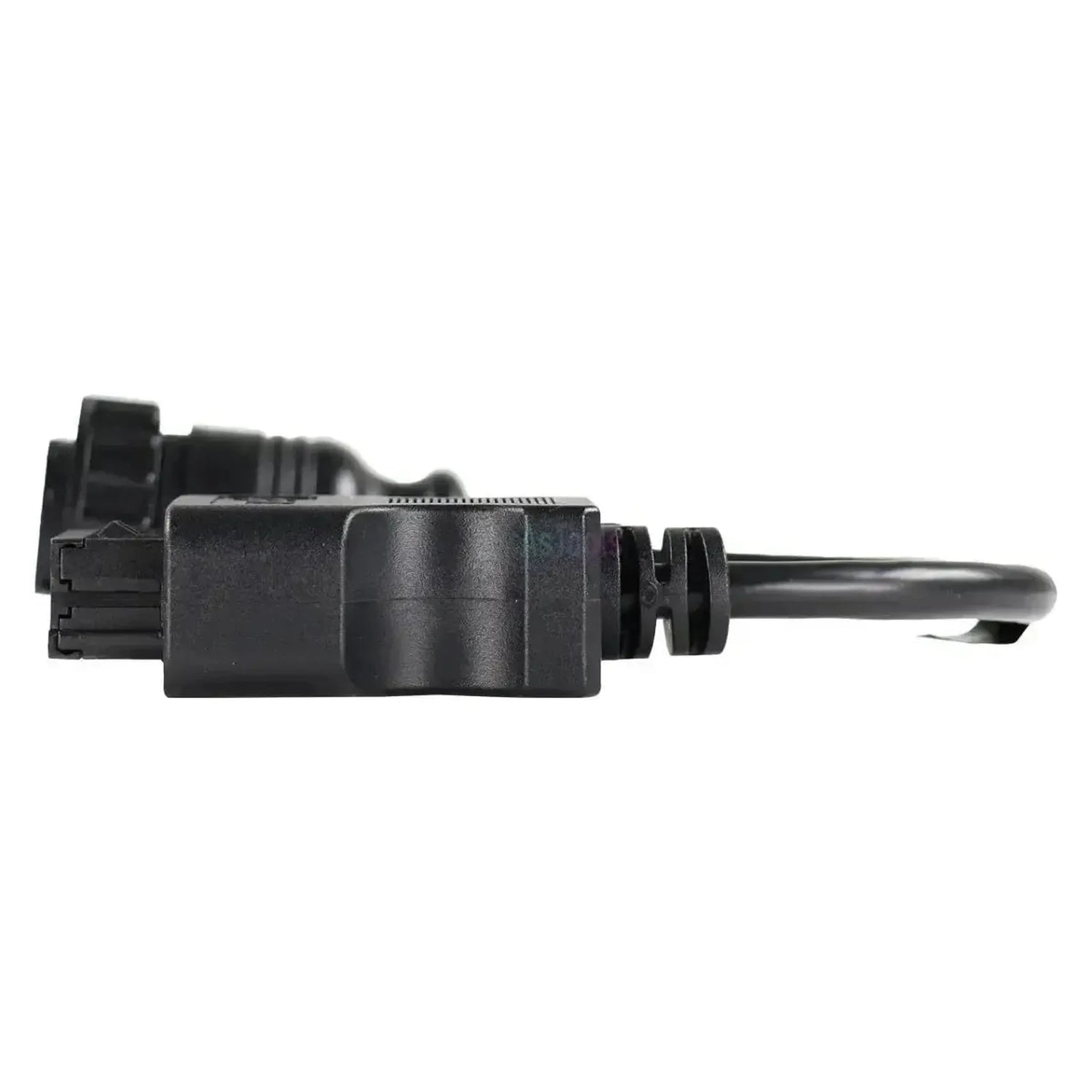

Kabel Jaltest JDC513A propojuje specifickou 16kolíkovou diagnostickou zásuvku traktorů Massey Ferguson se 16kolíkovou OBD2 vstupem vaší diagnostické kabely Jaltest. Na straně stroje je kulatá černá zásuvka se šestnácti kolíky, v pouzdru očíslované 1 až 16 a opatřené vroubkovaným spojovacím kroužkem; tato zásuvka má jinou přiřazení kolíků než standardní OBD2 konektor. OBD2 strana je zásuvka typu female s bílým štítkem JDC 513A a kabel je dlouhý 28 až 30 cm.
Kabel otvírá diagnostickou cestu k pěti motorovým řídícím jednotkám — od EEM2 s VP30/VP44-distributorovou čerpadlem až po ECM 1100D se vstřikováním společné rampy — k celé rodině Autotronic pro převodovku, zvedák a podvozek, a také k ATC regulaci klimatizace a DCC2 přístrojové desce. Intervaly údržby jsou dostupné pouze u motorových řídících jednotek; u jednotek převodovky, zvedáku a podvozku zůstávají pouze chybové kódy, měřené hodnoty a údaje ECU. Tato verze pracuje s Jaltest Link V8.1 a V9 a spadá do Jaltest AGV (zemědělská vozidla).
VÝHODY
POZNÁMKY
Použití a funkčnosti
Přes tuto 16kolíkovou spojení přistupujete pomocí softwaru Jaltest k řídícím jednotkám traktoru. Které jednotky jsou přítomny, se liší podle řady, motoru a převodovky. Níže uvedené jednotky pocházejí z pokrytí Massey Ferguson od Jaltest AGV.
Řídící jednotky, které můžete přistupovat
- Řízení motoru EEM2 - VP30/VP44: Motorové řízení s distributorkovým vstřikovacím čerpadlem.
- Řízení motoru EEM3 - EDC 7 UC31: Motorové řízení se vstřikováním společné rampy.
- Řízení motoru série ECM 1100 (PDL), ECM 1100C (Tier 2/Stage II, J1939) a ECM 1100D (Tier 3/Stage IIIA, J1939, vstřikování společné rampy): Motorová řízení na bázi Perkins.
- Převodovka Autotronic 3 - PowerControl: Řízení převodovky starších verzí.
- Převodovka Autotronic 4 - Dyna VT: Bezstupňová převodovka například řady 7400.
- Převodovka Autotronic 5 - Dynashift a Dyna 6: Verze s výkonným řazením.
- Hydraulika EHRC, Autotronic 5 - Lifting a Rexroth Valves: Zvedací zařízení a externí hydraulické ventily.
- Podvozek Autotronic 5 - Suspension: Řízení odpružení přední nápravy.
- Regulace klimatizace ATC: Automatická klimatizace.
- Přístrojová deska DCC2: Palubní deska s provozními údaji.
Co můžete dělat
- Čtení a mazání chybových kódů: Přístup k paměti chyb regulační jednotky se popisem detekované poruchy.
- Zobrazení naměřených hodnot: Aktuální hodnoty senzorů, které regulační jednotka řídí, s možností nastavení alarmních limitů.
- Kontrola intervalů údržby: Servisní intervaly a prováděné práce se zprávou pro agendu dílny. U Massey Ferguson dostupné na motorových řídících jednotkách EEM2 a EEM3.
Kompatibilní vozidla a použití
Massey Ferguson používal tuto specifickou 16kolíkovou zásuvku u dlouhé řady modelů. Níže uvedené řady jsou zahrnuty v pokrytí Jaltest AGV s uvedenými roky výroby. Kulatý konektor s očíslovanými kolíky určuje, zda je tento kabel kompatibilní.
Rozhodující je zásuvka, nikoli model. Tento kabel lze použít na jakémkoli traktoru Massey Ferguson se specifickou 16kolíkovou diagnostickou zásuvkou.
Massey Ferguson:
- Massey Ferguson řada 6200: (1999 - 2003)
- Massey Ferguson řada 6400: (2003 - 2013)
- Massey Ferguson řada 7400: (2004 - 2012)
- Massey Ferguson řada 5400: (2004 - 2013)
- Massey Ferguson řada 4400: (2004 - 2011)
- Massey Ferguson řada 4200: (1997 - 2001)
- Massey Ferguson řada 3400: (2005 - 2010)
- Řada Massey Ferguson 8200 a 8400
Obsah balení
- 1x Jaltest (JDC513A) | Massey Ferguson 16-pinový OBD – 16-pinový OBD2 Redukční kabel | Zemědělské vozidlo
Technické specifikace
| Specifikace | Popis |
|---|---|
| Značka | Jaltest (Cojali) |
| Referenční číslo | JDC513A |
| Typ | Adaptérní kabel |
| Použití | Massey Ferguson (16-pinový konektor) |
| Připojení na straně zařízení | 16-pinový OBD, kulatá černá zásuvka s očíslovanými kontakty a vroubkovaným upevňovacím kroužkem |
| Připojení na straně rozhraní | 16-pinová OBD2 zásuvka |
| Délka | 28 až 30 cm |
| Rozhraní | Jaltest Link V8.1 a V9 |
| Řídicí jednotky | Segment |
| Segment | Zemědělský traktor |
| Modul Jaltest | Jaltest AGV (zemědělské traktory) |
| Součást sady kabelů | AGV-sada kabelů (70002003) |
