Použití a funkčnost

Výrobní lak se nanáší řízeným procesem a má po celé karoserii srovnatelnou tloušťku vrstvy. Odchylky oproti okolním panelům poukazují na následné úpravy. TG501 kvantifikuje tyto odchylky v mikrometrech; posouzení se zakládá na rozdílu mezi panely, ne na absolutní hodnotě.

Autool TG501 podporuje následující měřicí a čtecí funkce:

• Měření na železných kovech (Fe): Určuje pomocí magnetické indukce tloušťku vrstvy na oceli a dalších magnetických podložkách.
• Měření na neželezných kovech (NFe): Měří pomocí principu vířivých proudů tloušťku vrstvy na hliníku, mědi, zinku a slitinách.

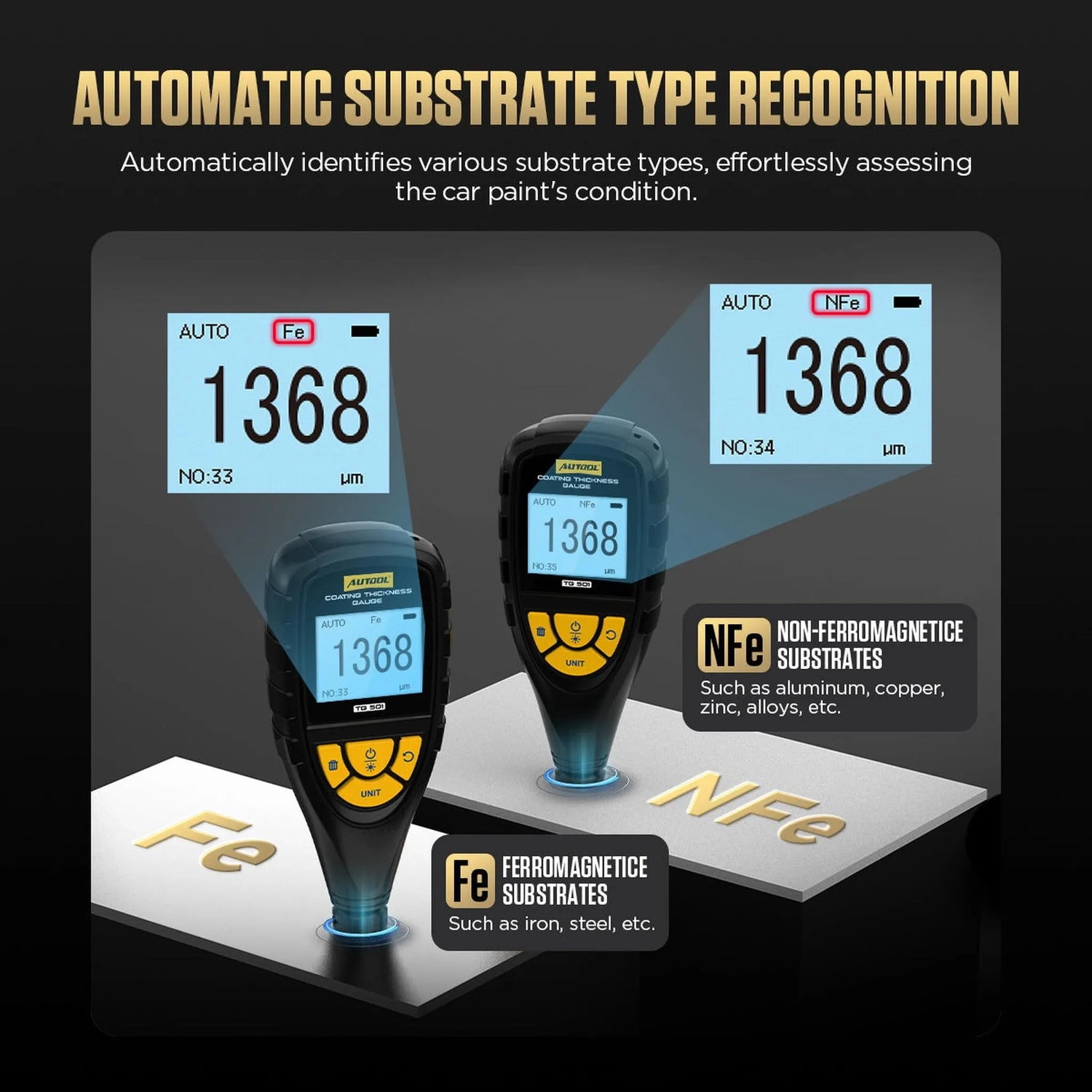

• Automatické rozpoznání režimu: V režimu AUTO sám určí, zda je podložka železný nebo neželezný kov; v režimech MAG a EDDY si tuto volbu nastavíte sami.
• Měření na pozinkovaném plechu: Rozpozná pozinkovanou železnou podložku zvlášť, od 3 do 500 mikrometrů.
• Přepínání jednotek: Přepíná zobrazení mezi mikrometry, milimetry a mil.
• Nulová kalibrace: Nastavuje nulový bod pomocí dodaných folií pro ocel a hliník, spuštěno dlouhým stisknutím tlačítka režimu sondy.
• Ukládání naměřených hodnot: Ukládá až osmdesát měření, každé se sekvenčním číslem na displeji.
• Vymazání naměřené hodnoty: Vymaže poslední měření nebo všechny uložené hodnoty najednou.

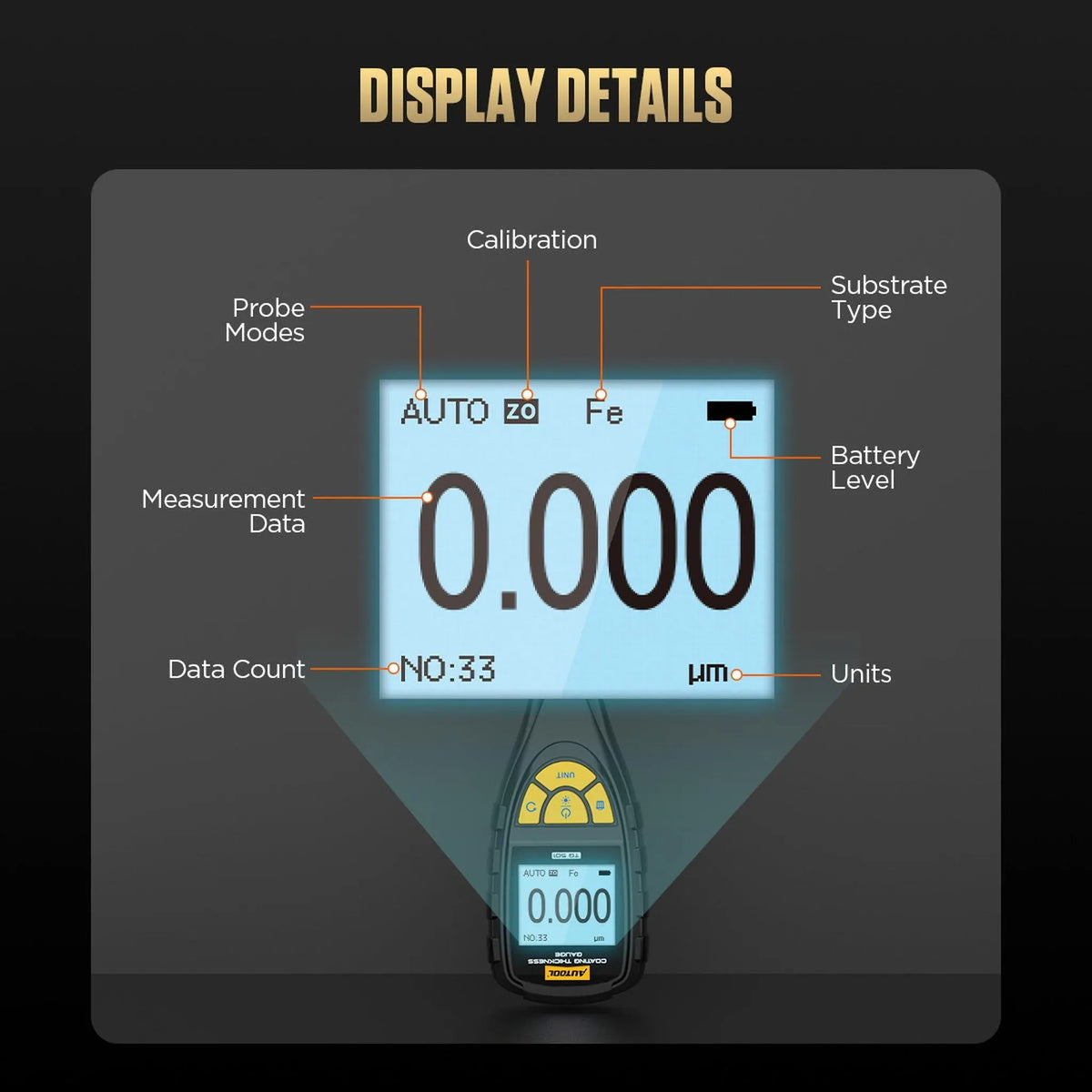

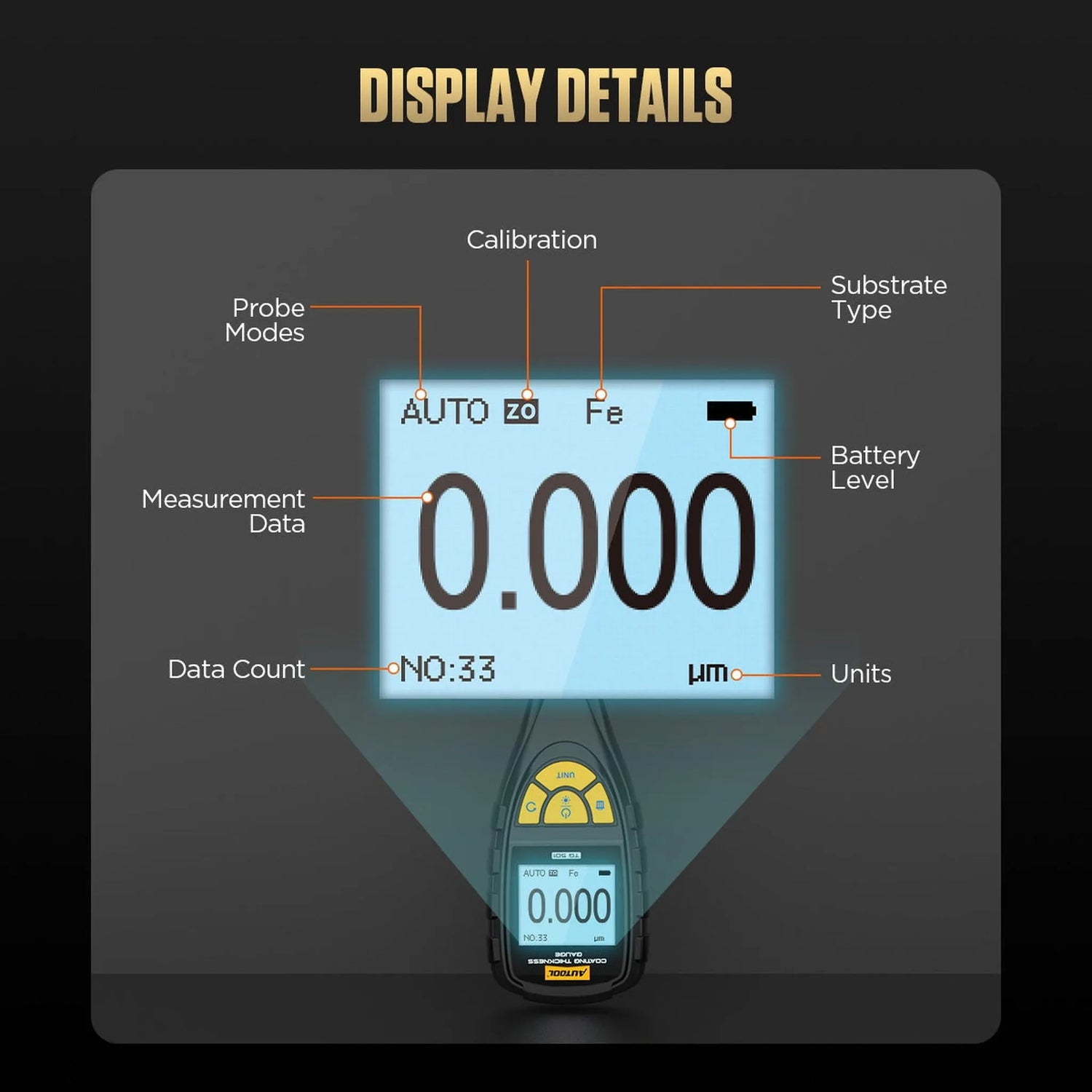

Co vidíte na displeji

• Naměřená hodnota: Tloušťka vrstvy, do 100 mikrometrů čtená s přesností na desetinu a výše v celých mikrometrech.
• Zvolená jednotka: Mikrometr, milimetr nebo mil.
• Režim sondy: AUTO, MAG nebo EDDY, a u pozinkovaného plechu samostatné označení.
• Sekvenční číslo: Stav čítače měření, která jsou uložena v paměti.

Jak jej používat

1. Vložte baterie: Tři baterie typu AAA do přihrádky na zadní straně.
2. Zvolte režim sondy: AUTO nechá přístroj vybrat sám; MAG a EDDY vynutí ocel nebo hliník.
3. Nakalibrujte nulový bod: Držte stisknuté tlačítko režimu sondy; dva pípnutí a hlášení ZO označují začátek. Na drsném povrchu kalibrujte na více místech.

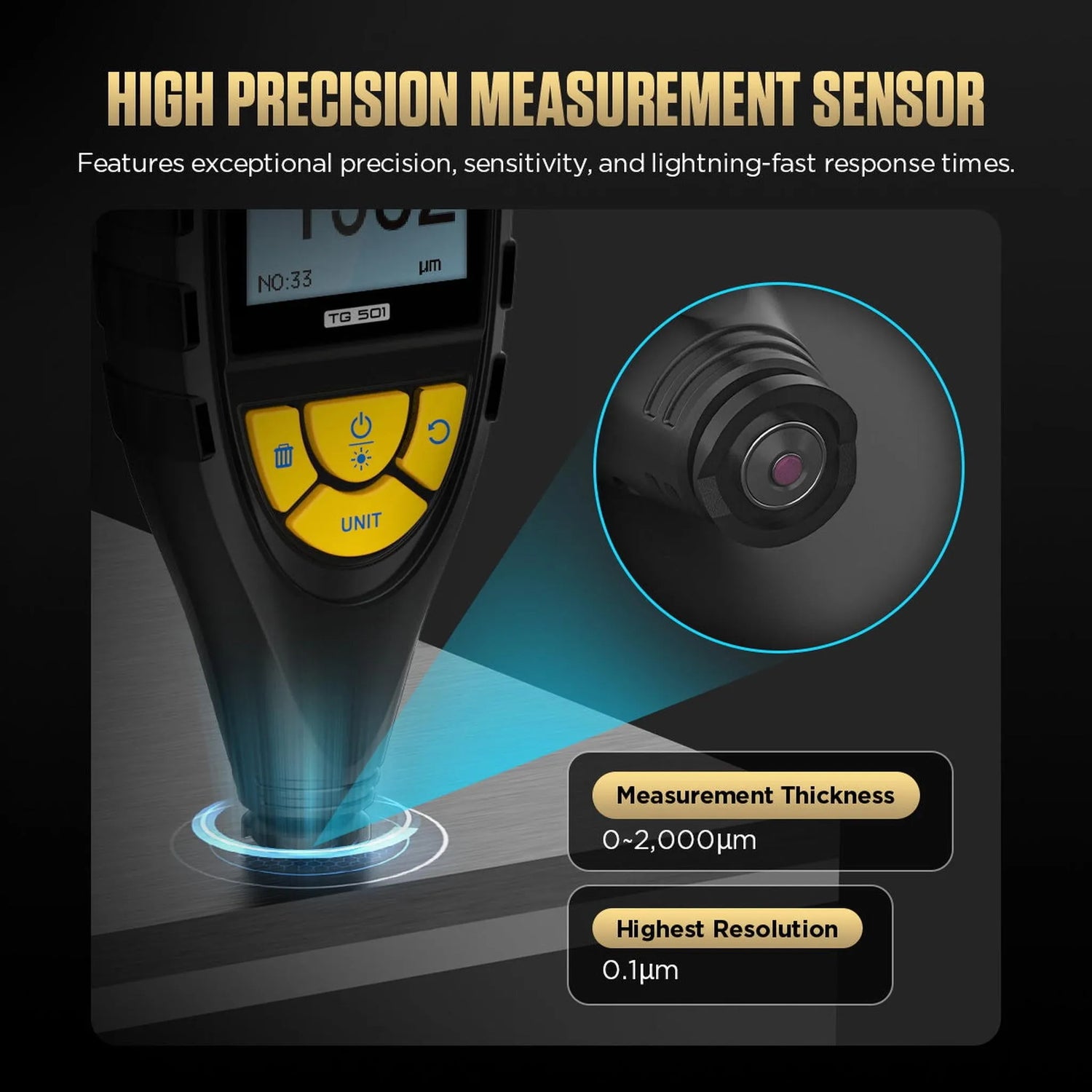

4. Položte sondu kolmo na panel: Měřicí povrch musí mít minimálně patnáct milimetrů v průměru a musí být rovný.
5. Odečtěte a porovnejte: Dvě měření za sekundu; projděte panely a sledujte rozdíl mezi hodnotami, ne jednotlivé měření.

Speciální funkce a možnosti

Kromě samotného měření přístroj obsahuje prvky, které usnadňují práci na autě a šetří baterii.

• Automatická rotace displeje: Zobrazení se otáčí podle polohy přístroje, takže se naměřená hodnota čte snadno, i když měříte pod prahem nebo v kolesnické jámě.
• Potvrzení každého měření: Pípnutí označuje dokončené měření; při spuštění nulové kalibrace zní dvakrát s hlášením ZO na displeji.

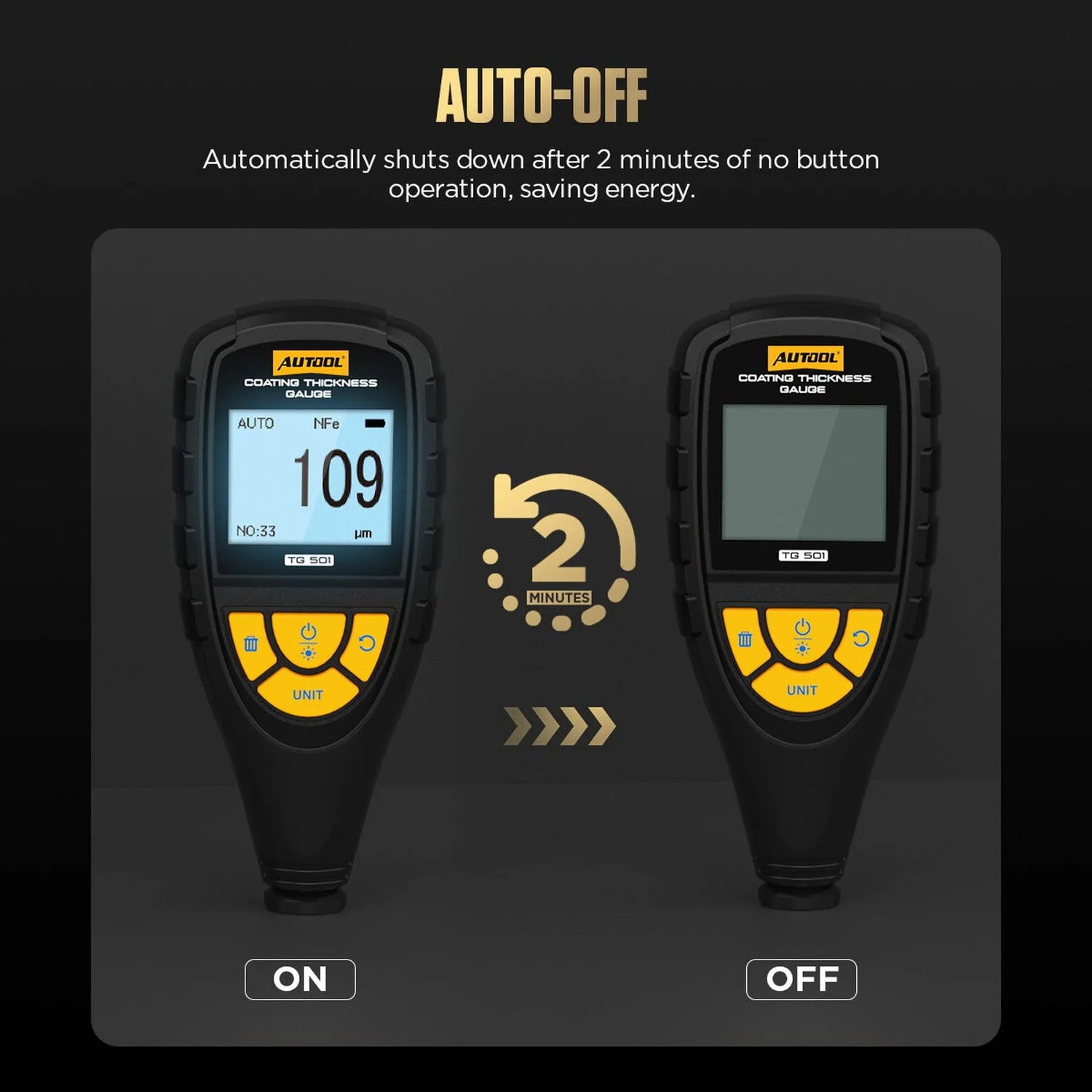

• Správa energie: Displej se ztmavuje po patnácti sekundách bez obsluhy a přístroj se po dvou minutách vypne.
• Kalibrační folie v pěti hodnotách: 997, 500, 247, 102 a 50 mikrometrů, každá s tolerancí 1 procenta, pro ocel i hliník.

Použití přístroje

Měřič se používá v případech, kdy je historie renovace karoserie předmětem diskuse a naměřená hodnota má větší váhu než vizuální posouzení.

• Nákupní prohlídka: Porovnání panelu po panelu pro zjištění následné úpravy, která není zdokumentována.
• Odhad a výkup: Zaznamenání tloušťky vrstvy na každém panelu jako podklad pro určení hodnoty.
• Kontrola po opravě poškození: Ověření, zda je nanášená vrstva v souladu s okolními panely.
• Příprava na leštění: Určení dostupné tloušťky vrstvy předtím, než se materiál odstraní.

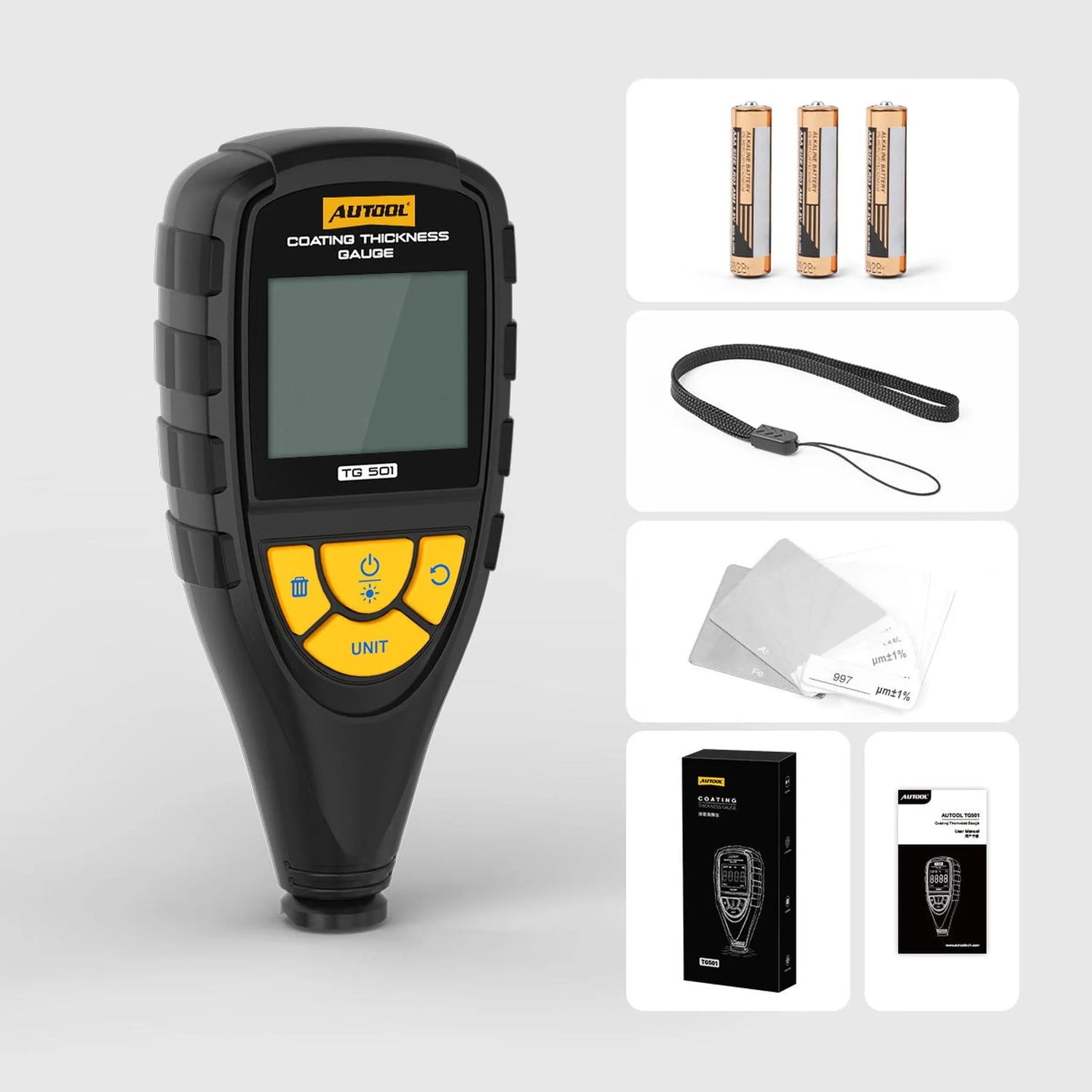

Obsah balení

• 1x Autool TG501 lakdiktemeter
• 1x Sada kalibrčních fólií pro ocel a hliník
• 1x Páska na zápěstí
• 1x Návod k použití

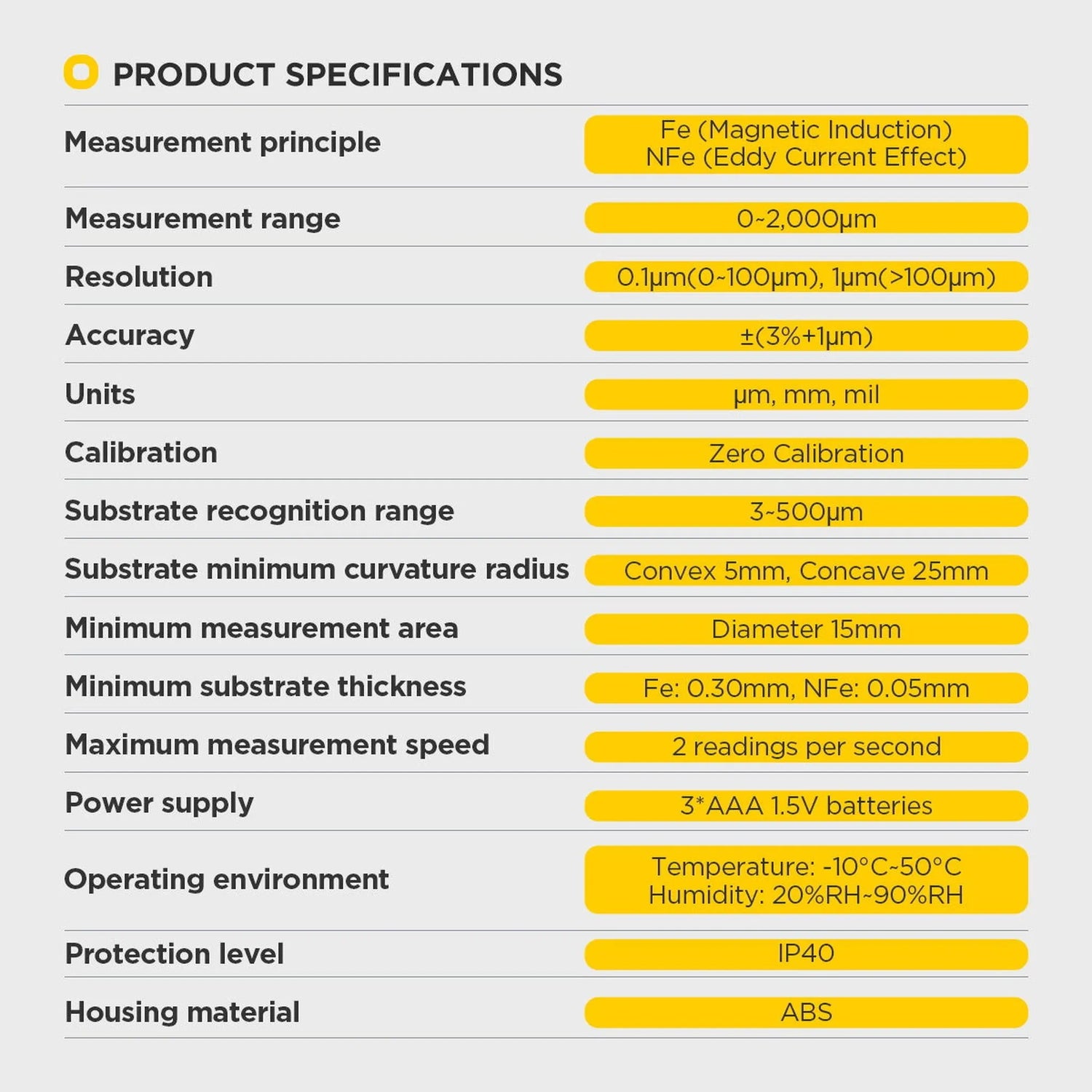

Technické parametry
