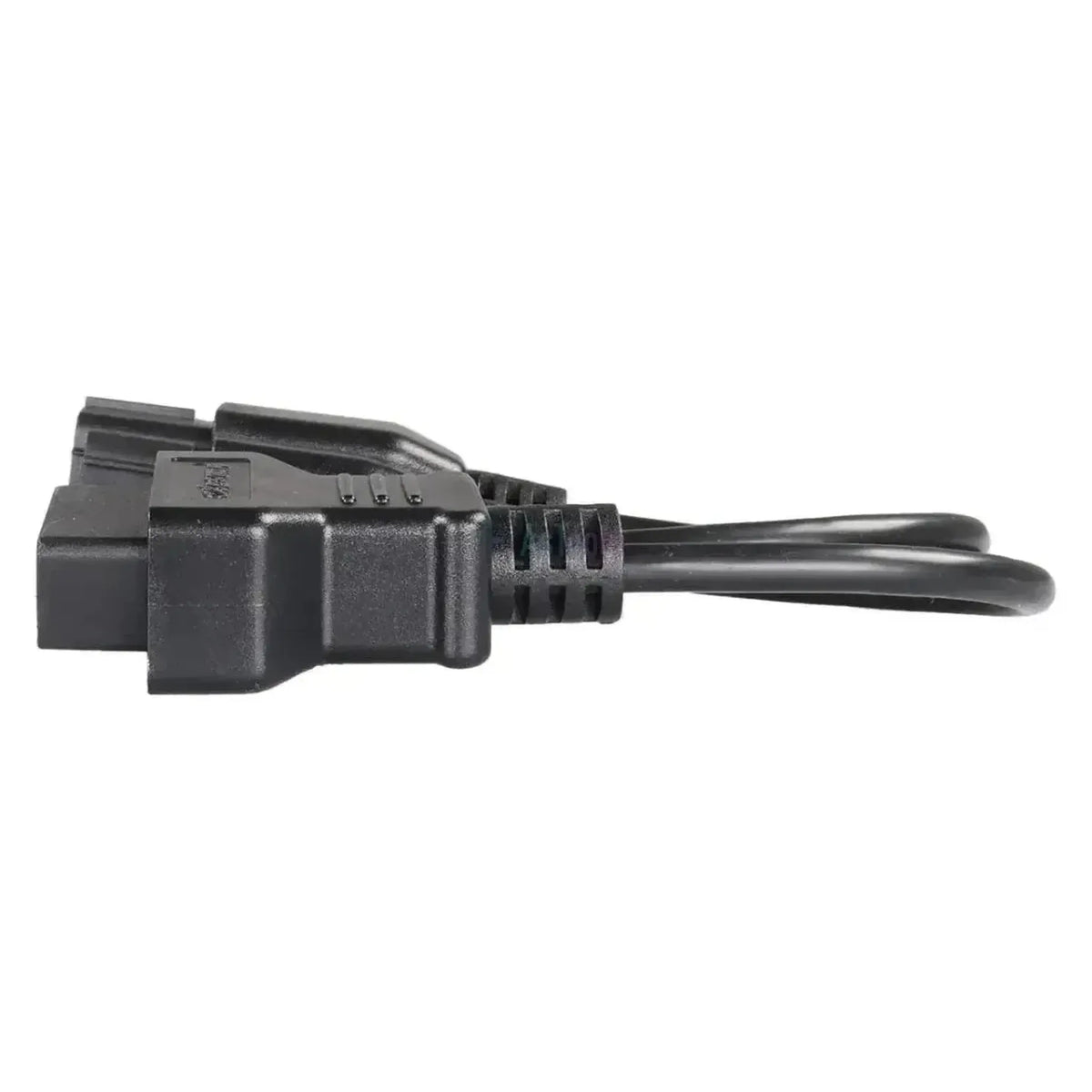

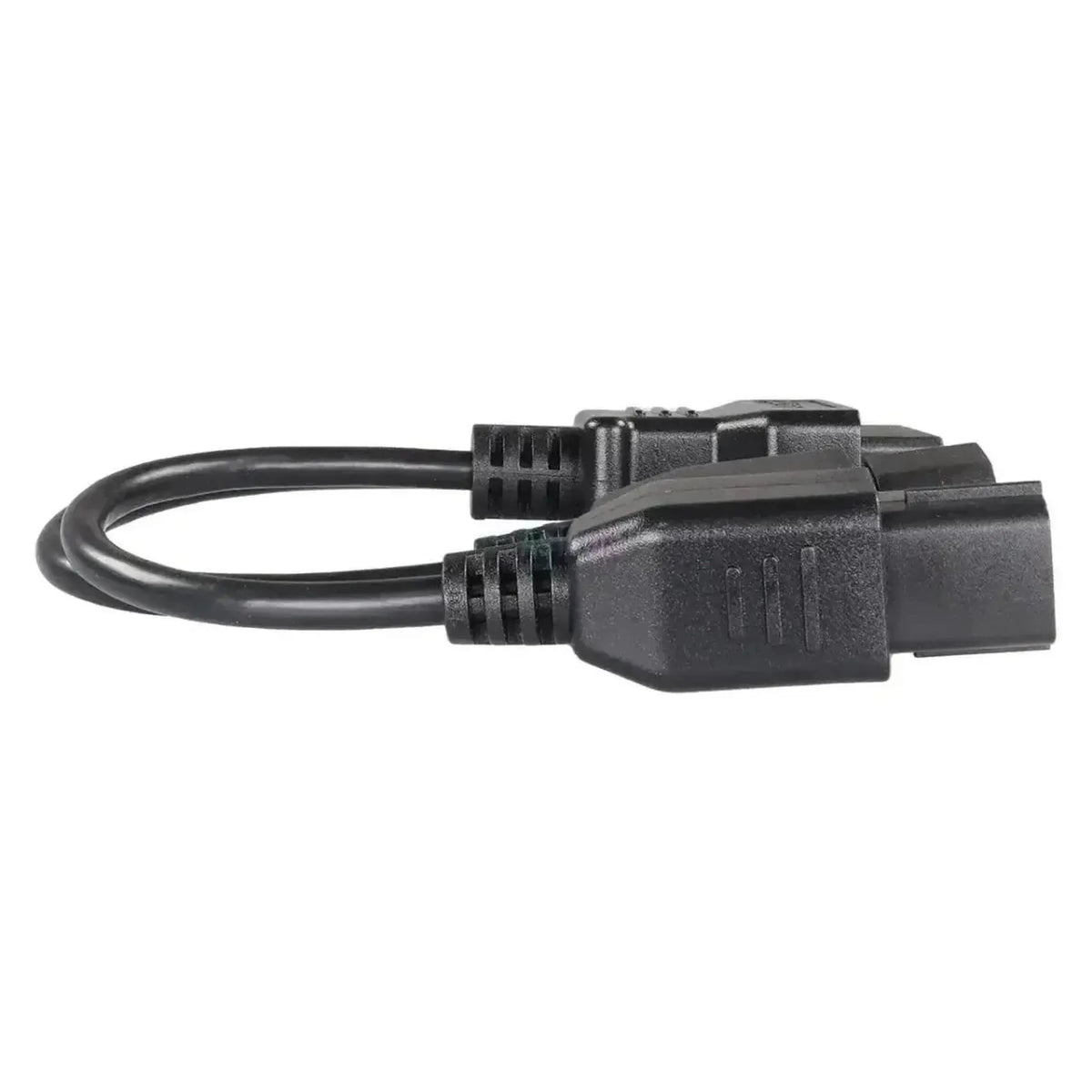

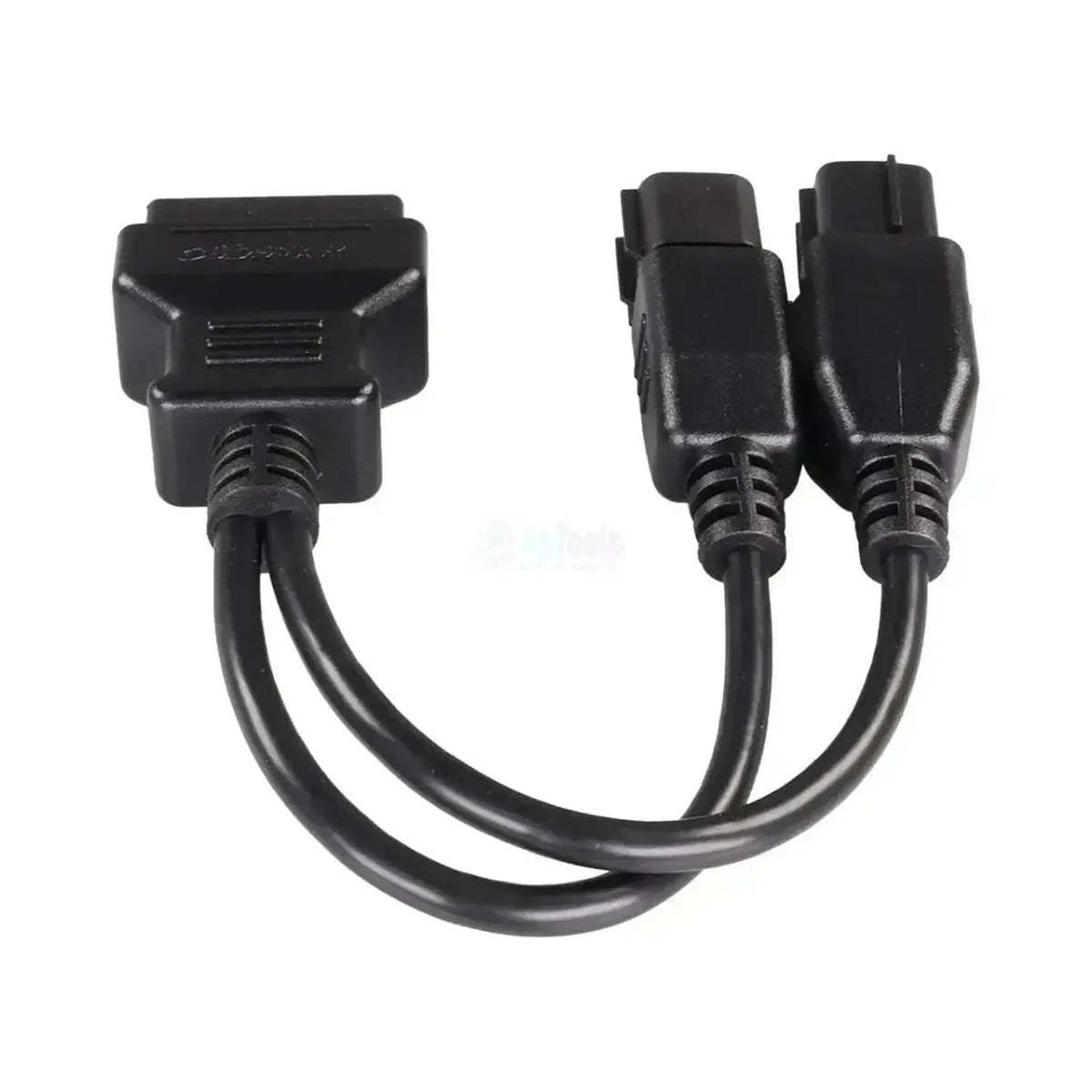

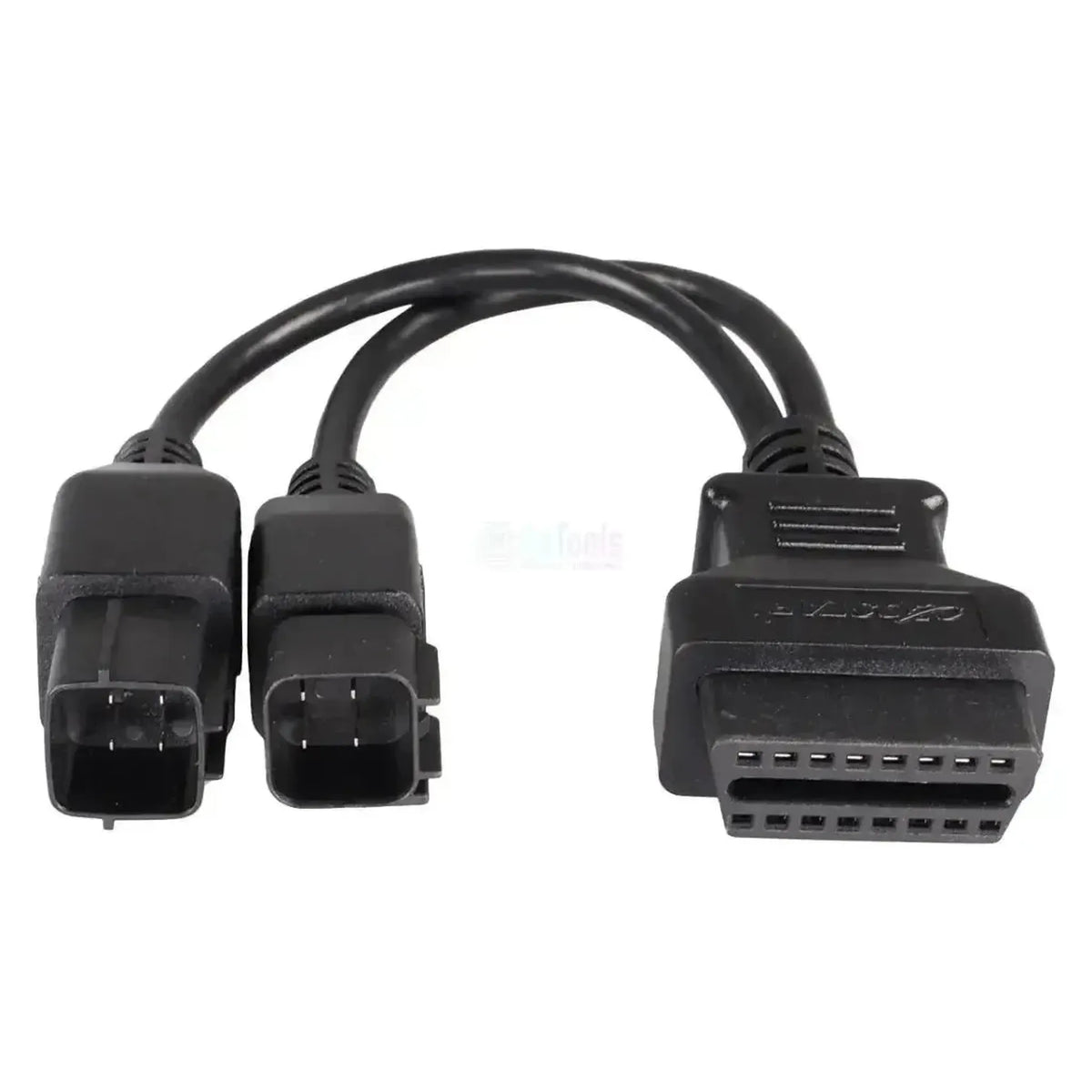

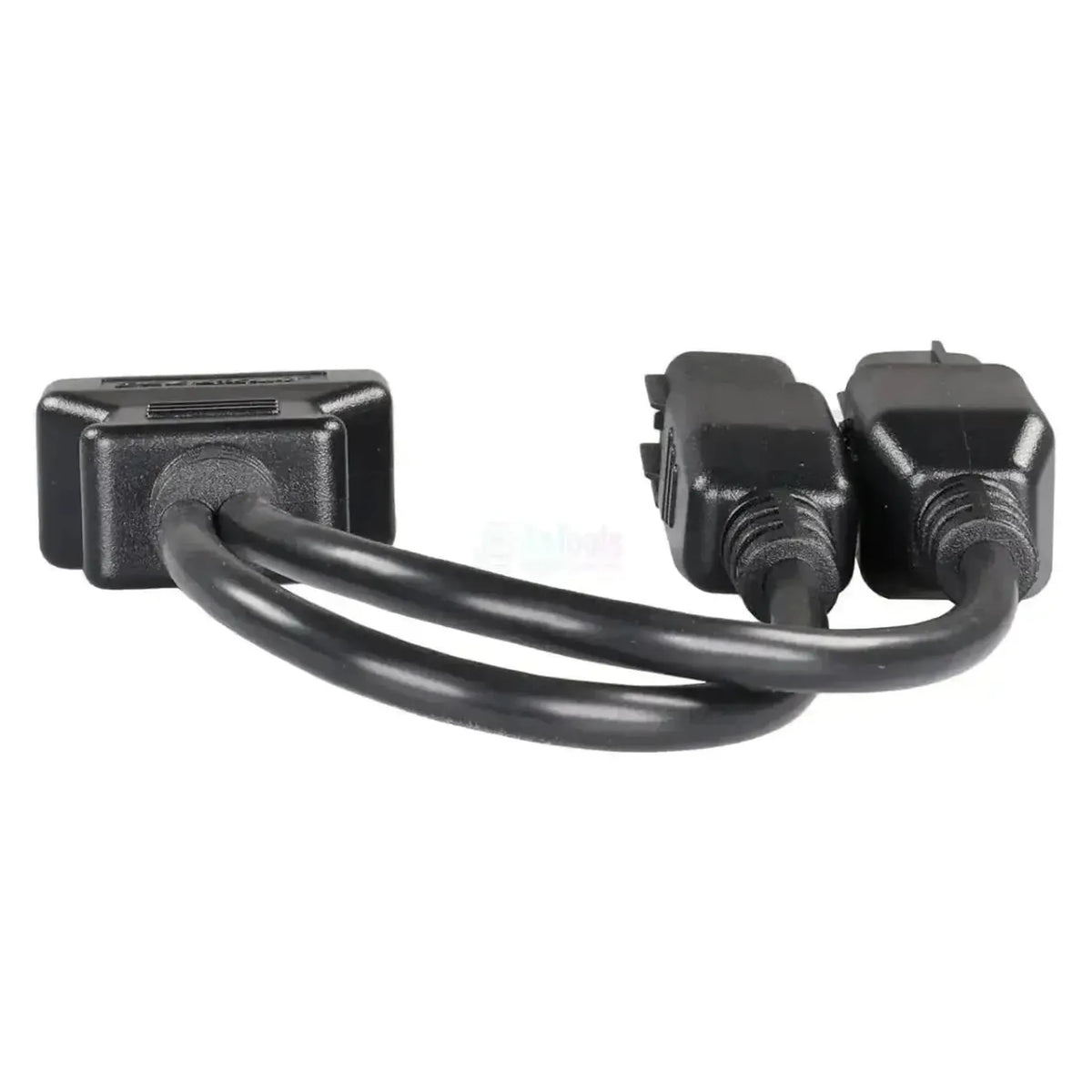

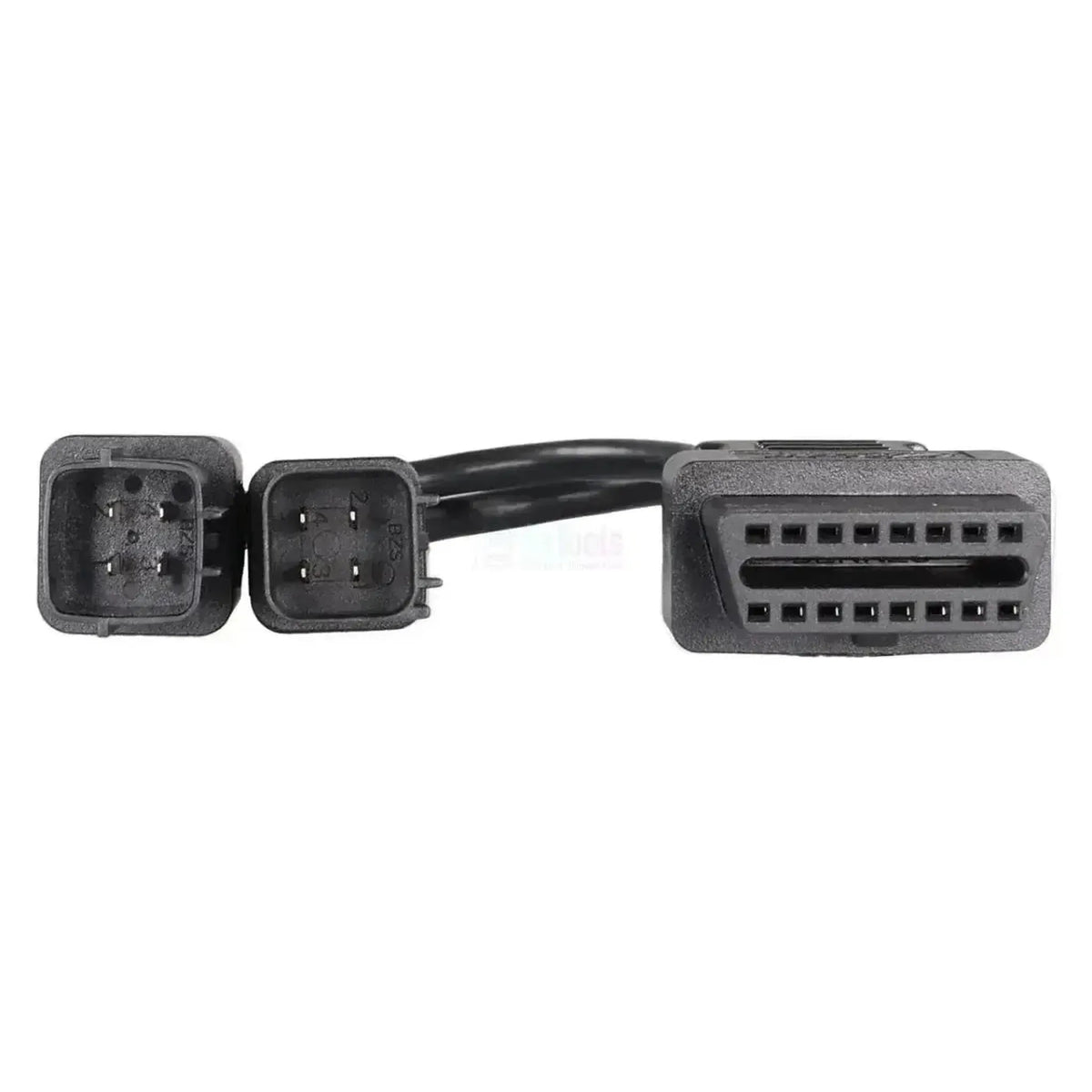

Adaptér OBDSTAR M006 je propojovací kabel pro diagnostický konektor 4+4-pinů motocyklů Kawasaki: dva oddělené 4-pinové zástrčky na straně vozidla se sbíhají do jedné 16-pinové OBD2 zástrčky (J1962). Oba konektory se připojují na diagnostické porty v elektrickém svazku motocyklu.

Y-rozdělení je nezbytné, protože Kawasaki v tomto provedení rozděluje diagnostické vedení mezi dva konektory. Kabel tyto vedení — včetně K-line nebo dalších vozidlu specifických komunikačních linek — přepošle do OBD2 rozhraní diagnostického přístroje. K žádnému zpracování signálů nedochází: převod je pouze mechanický a elektrický. Protože kabel nekóduje na úrovni protokolu, musí sám váš diagnostický přístroj podporovat Kawasaki diagnostický protokol. Kabel sám nezpřístupňuje žádné modely ani funkce.

VÝHODY

✔Dva vozidlové konektory v jednom — Y-konstrukční řešení spojuje oba 4-pinové konektory do jedné OBD2 zástrčky.

✔Bez úprav vozidla — kabel se přímo napojuje na existující diagnostické porty v elektrickém svazku.

✔Součást řady M — kabel zapadá do stávající sady adaptérů OBDSTAR pro motocykly.

✔Широкий rozsah modelů — od ER-6n z roku 2012 až po Ninja 400 a Z900, které se stále vyrábějí.

OMEZENÍ

✕Pouze pro konektor typu 4+4-pinový — motocykly s jedinou 4-pinovou, 6-pinovou nebo 8-pinovou zástrčkou vyžadují jiný kabel.

✕Žádný převod protokolu — kabel pouze propojuje; váš přístroj musí sám podporovat diagnostický protokol Kawasaki.

✕Pouze pro zařízení OBDSTAR — použití s diagnostickým vybavením jiných výrobců není podporováno.

✕Nerozšiřuje pokrytí vozidel — dostupné funkce určuje software vašeho vlastního zařízení.

Aplikace a funkčnost

Prostřednictvím dvojitého diagnostického konektoru se dostáváte k řídícím jednotkám motocyklu.

Řídící jednotky, kterých dosáhnete

Motorový systém: Řídící jednotka, ze které se získávají kódy chyb a měřená data.
Imobilizérový systém: Údaje o klíči a imobilizéru jsou přístupné v závislosti na používaném zařízení OBDSTAR.
Ostatní řídící jednotky: Které další moduly reagují, se liší podle modelu a provedení.

Co můžete dělat

Čtení a mazání chybových kódů: Stažení DTC z řídících jednotek, jejich vymazání a nové vyhodnocení chybového stavu.
Zobrazení živých dat: Prohlížení údajů ze senzorů v reálném čase a údajů o jízdě motorového systému.
Čtení řídící jednotky: Dotazování informací ECU, jako je verze softwaru a parametry systému.
Imobilizérová práce: Přístup k údajům o klíči a imobilizéru pro programovací nebo diagnostickou práci na ochraně proti krádeži.
Upozornění: Které z těchto funkcí jsou dostupné, závisí na modelu a na vašem zařízení OBDSTAR.

Kompatibilní vozidla a aplikace

Rozhodující je konektor typu 4+4-pinový, nikoli model nebo rok výroby. Následující modely Kawasaki jsou v údajích produktu potvrzeny s tímto připojením. Mohou se vyskytovat překrývající se roky, takže v případě pochybností nejdříve zkontrolujte zástrčky na samotném motocyklu.

Kawasaki:

ER-6n / ER-6f: (2012–2016)
Ninja 300 (EX300): (2013–2017)
Ninja 400 (EX400): (2018–současnost)
Ninja 650 (EX650): (2012–současnost)
Ninja 1000 / Ninja 1000SX: (2011–současnost)
Versys 650: (2015–současnost)
Versys 1000: (2012–současnost)
Z650: (2017–současnost)
Z800: (2013–2016)
Z900: (2017–současnost)
Z1000: (2010–současnost)
ZX-6R (Ninja ZX-6R): (2013–současnost)
ZX-10R (Ninja ZX-10R): (2011–současnost)
ZX-14R (Ninja ZX-14R): (2012–dodnes)

💡

Důležité upozornění: Diagnostické konektory 4+4-pinový se obvykle nacházejí pod kapotážou nebo sedadlem; přesné umístění udává servisní příručka konkrétního modelu. Před objednávkou si ověřte, že máte skutečně dva čtyřpolové konektory a ne jeden jednodílný konektor.

Obsah balení

1x OBDSTAR (M006) | Kawasaki 4+4-pinový OBD – 16-pinový OBD2 Adaptérový kabel | Motorka

Technické parametry

Parametr	Popis
Značka	OBDSTAR
Číslo artiklu	M006
Typ	Adaptérový kabel
Použití	Kawasaki 4+4-pinový diagnostické připojení
Konektor na straně vozidla	Kawasaki 4+4-pinový OBD (dva konektory)
Konektor na straně přístroje	16-pinový OBD2
Komunikace	K-line nebo další specifické komunikační linky vozidla
Řídicí jednotky	Motorový systém a imobilizační systém
Segment	Motorka
Podporované značky	Kawasaki
Rozsah modelů	Od roku 2010, pokud je vybaveno konektorem 4+4-pinový
Potřebné k použití	Diagnostický přístroj OBDSTAR s podporou motocyklů, například MS50, MS70 nebo MotoMaster
Dodatečně potřebné	Nic; kabel funguje bez adaptéru nebo napájení
Hmotnost	0,1 kg
