OBDSTAR | SKU: N027

OBDSTAR (N027) | Kymco/Kawasaki 3-pinový OBD – 16-pinový OBD2 Adaptér | Motocykl

Name: OBDSTAR (N027) | Kymco/Kawasaki 3-pinový OBD – 16-pinový OBD2 Adaptér | Motocykl
Brand: OBDSTAR
SKU: N027
Price: 24.95 EUR
Availability: InStock

€24,95 včetně DPH

€20,62 bez DPH

Záruka přímo přes AsTools

Záruční případy řešíme sami, rychle a bez zprostředkování výrobce. Díky vlastnímu skladovému zásobování a technické kvalifikaci vám můžeme obvykle pomoci bez zbytečných průtahů. Pouze ve výjimečných situacích produkt přeposíláme dále dodavateli.

2 roky záruky na všechny produkty

Všechny naše produkty jsou dodávány s 2letou zárukou od výrobce. Máte tak jistotu dlouhodobé kvality a servisu.

Jednoduchý návrat zboží

Vrácení zboží si snadno vyžádáte přes svůj účet. Pošleme vám vrácenku na e-mail. Náklady na vrácení nese zákazník.

Odborný zákaznický servis

Naši odborníci jsou připraveni vám poskytnout rychlou a kvalifikovanou pomoc online i v našem kamenném obchodě. Máte otázky? Neváhejte se na nás obrátit.

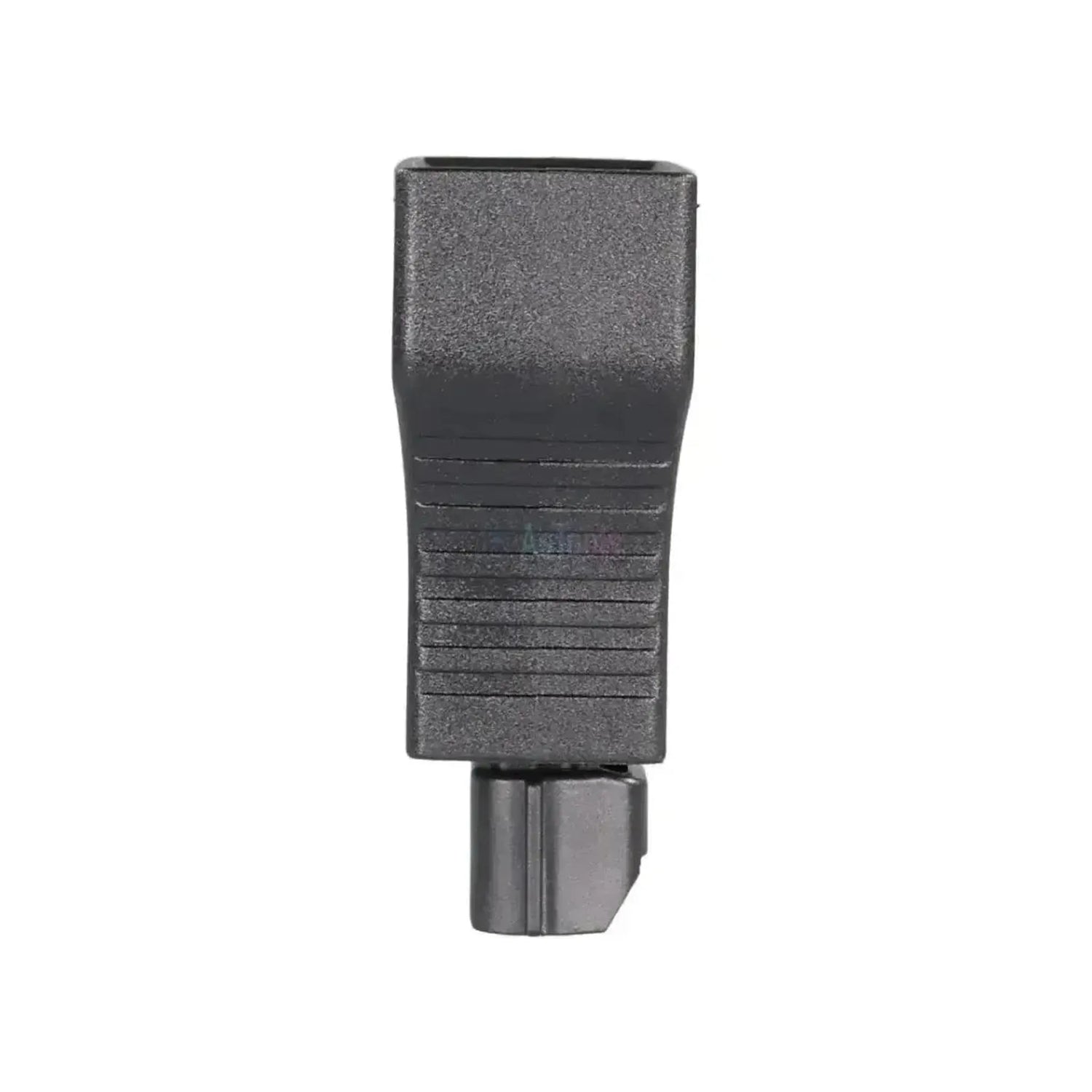

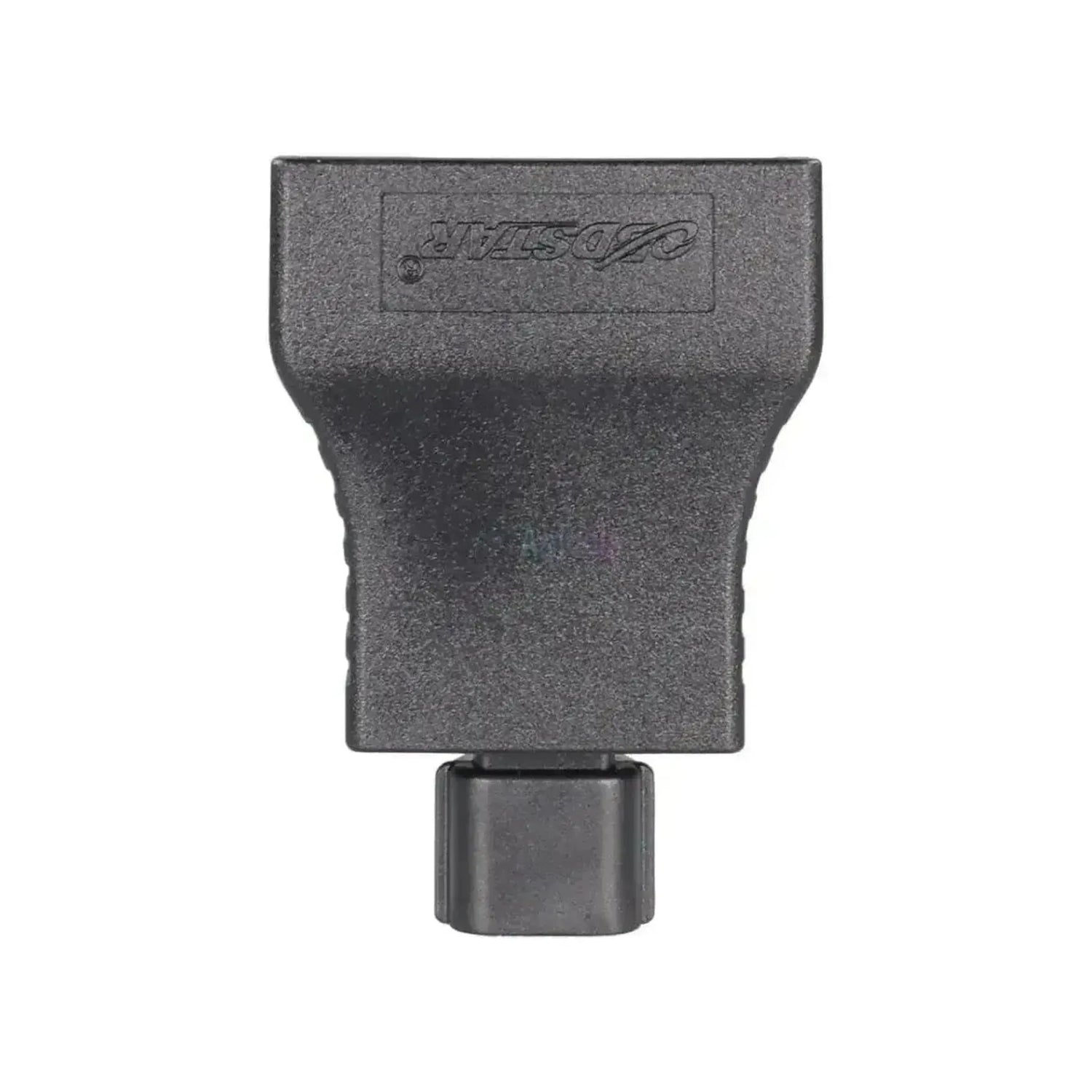

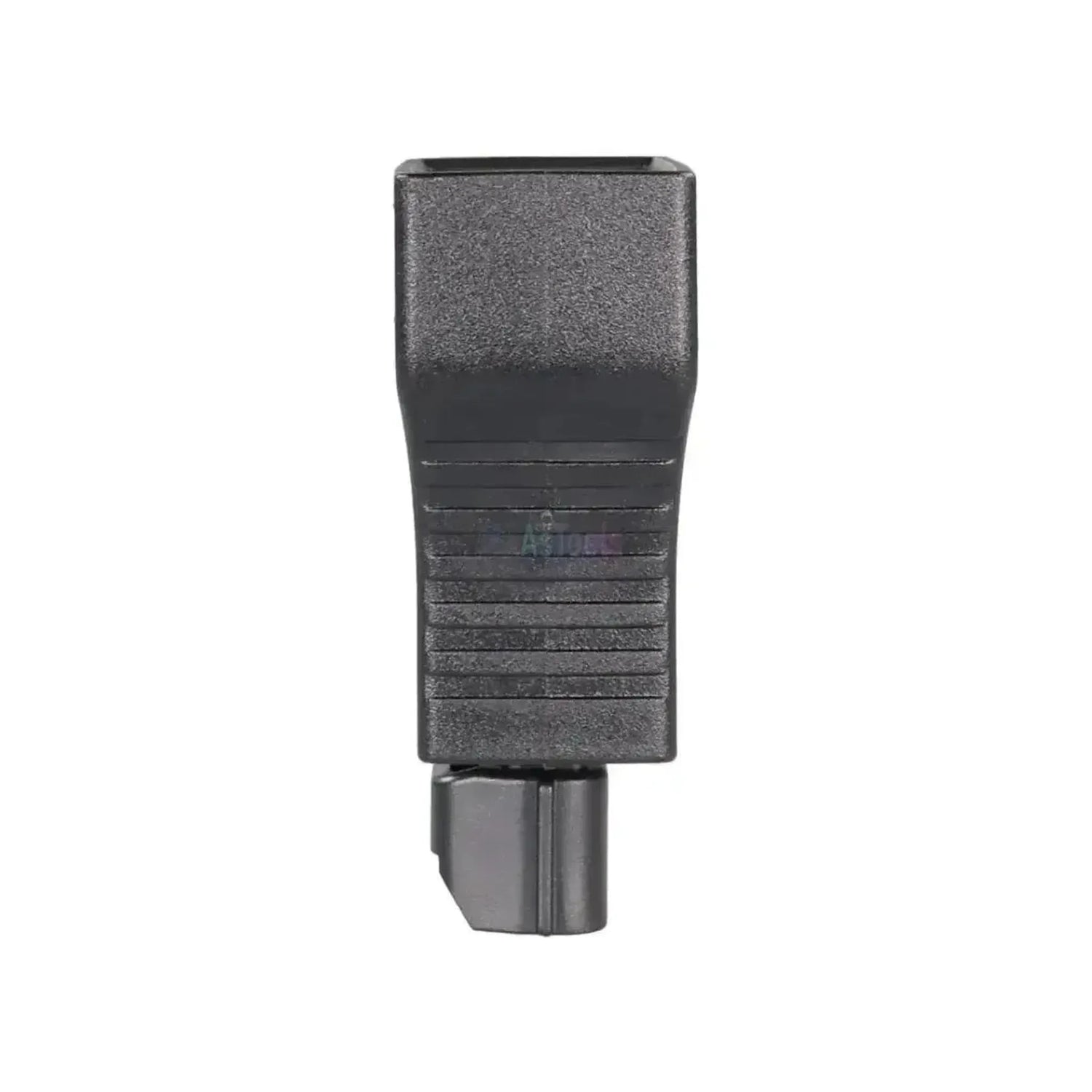

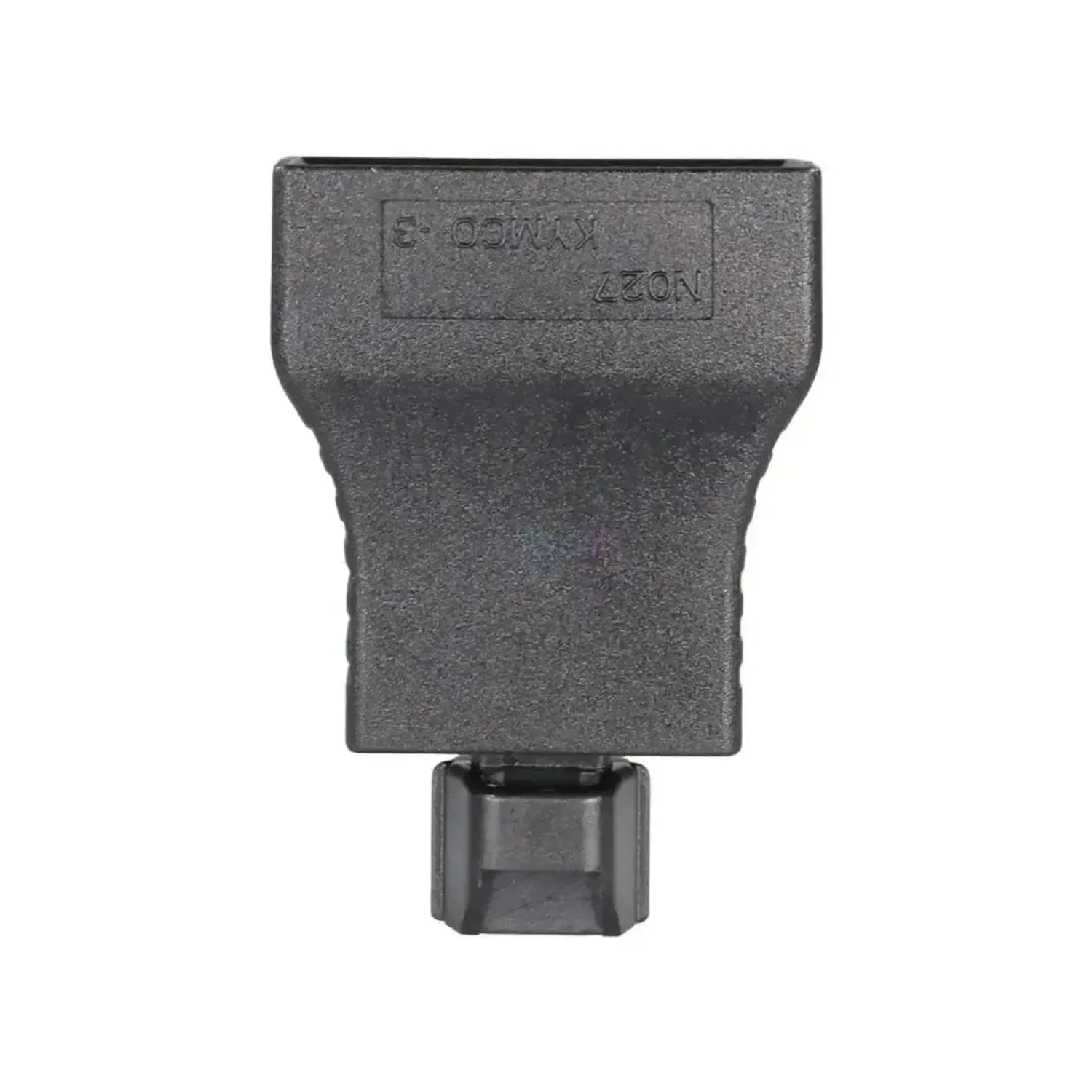

Adaptér OBDSTAR N027 propojuje 3-kolíkový OBD port na straně vozidla s 16-kolíkovým konektorem OBD2 (J1962) na straně přístroje. Adaptér se připojuje na originální tříkolíkový diagnostický port motocyklů Kymco a Kawasaki, který se obvykle nachází pod sedlem nebo za krytem v oblasti řídítka.

Oba výrobci používají na řadě modelů stejný tříkolíkový diagnostický port místo plnohodnotného OBD2 připojení. Přiřazení kolíků na straně vozidla je sladěno s elektrickým rozložením tohoto portu, přičemž relevantní signálové linky — včetně K-line — jsou vedeny na odpovídající OBD2 kolíky. Spojení je tak navázáno bez úpravy vozidlové elektroinstalace. Adaptér přístup k portu umožňuje; nerozšiřuje funkčnost. U uvedených modelů Kawasaki a Kymco jsou níže uvedena roční období výroby, ale zda je konkrétní úkon možný, závisí na pokrytí v samotném přístroji OBDSTAR pro daný model a rok výroby.

VÝHODY

✔Dva výrobci s jedním adaptérem — motocykly Kymco i Kawasaki s tříkolíkovým portem jsou ovládány jedním adaptérem.

✔Přímé, stabilní spojení — kompaktní konstrukce nevyžaduje volné kabely, takže spojení během diagnostiky zůstává na místě.

✔Sladěno s K-line — přiřazení kolíků následuje signálovou linku, kterou tyto modely pro diagnostickou komunikaci používají.

✔Konkrétní roky výroby na model — pro uvedené modely Kawasaki a Kymco jsou známy přesné rozsahy let, což usnadňuje předchozí kontrolu.

OMEZENÍ

✕Pouze OBDSTAR — adaptér funguje s diagnostickými přístroji a programátory OBDSTAR, nikoliv s diagnostickou technikou jiných výrobců.

✕Žádné rozšíření pokrytí — adaptér nepřidává modely nebo funkce k vašemu přístroji; rozhodujícím faktorem zůstává jeho software.

✕Pouze tříkolíkový port — motocykly těchto značek s jinou konfigurací konektoru nejsou v rozsahu aplikace.

✕Roky výroby mají ostré hranice — modely jako ER-6n/ER-6f (2012–2016) a Z800 (2013–2016) skončily; novější kusy se stejným jménem mohou mít jiné spojení.

Aplikace a funkčnost

Spolu s diagnostickým přístrojem OBDSTAR s pokrytím motocyklů umožňuje adaptér následující úkony.

Řídící jednotky, ke kterým máte přístup

Řídící systém motoru: Jednotka pro řízení motoru je přístupná přes tříkolíkový port pro chybové kódy a živá data.
Informace o vozidlu a systému: Identifikační údaje, jako je typ řídicího jednotky a verze softwaru ECU, se čtou.

Co můžete dělat

Správa chybových kódů: Čtení uložených a aktuálních kódů poruch z motorového řídícího systému a jejich vymazání po nápravě.
Čtení živých dat: Sledování hodnot senzorů a parametrů motoru v reálném čase za účelem zjištění odchylek v chování vozidla nebo provozu motoru.
Identifikace systému: Dotaz na typ řídicího jednotky a verzi softwaru ECU.
Ověření roku výroby: Na základě přečtených údajů zkontrolovat, zda vozidlo spadá do uvedeného rozsahu.
Pozor: Adaptér nestanoví, co je možné; to určuje software připojeného přístroje OBDSTAR pro daný model a rok výroby.

Kompatibilní vozidla a aplikace

Rozhodující je 3-kolíkový diagnostický port na motocyklu, nikoli jméno modelu na kapotáži. Uvedené modely jsou specifikovány s tímto portem. U modelů s otevřeným rozsahem let může pozdější verze být odlišná; proto vždy zkontrolujte samotný konektor.

Kawasaki:

ER-6n / ER-6f: (2012–2016)
Ninja 300: (2013–2017)
Ninja 400: (2018–doposud)
Ninja 650: (2012–doposud)
Versys 650: (2012–doposud)
Z650: (2017–doposud)
Z800: (2013–2016)
Z900: (2017–doposud)

Kymco:

AK 550: (2017–doposud)
Downtown 350i: (2015–doposud)
K-XCT 300i: (2013–doposud)
Xciting 400i: (2013–doposud)

💡

Užitečné informace: Třípinový diagnostický port se u těchto modelů obvykle nachází pod sedlem nebo za krytem v blízkosti řídící části; přesné umístění uvedete v manuálu motocyklu. Před objednávkou si ověřte rok výroby a konektor vašeho motocyklu podle seznamu výše.

Obsah balení

1x OBDSTAR (N027) | Kymco/Kawasaki 3pinový OBD – 16pinový OBD2 adaptér | Motorka

Technické parametry

Specifikace	Popis
Značka	OBDSTAR
Číslo artikulu	N027
Typ	Adaptér
Použití	Diagnostické připojení na motocyklech Kymco a Kawasaki s 3pinným OBD portem

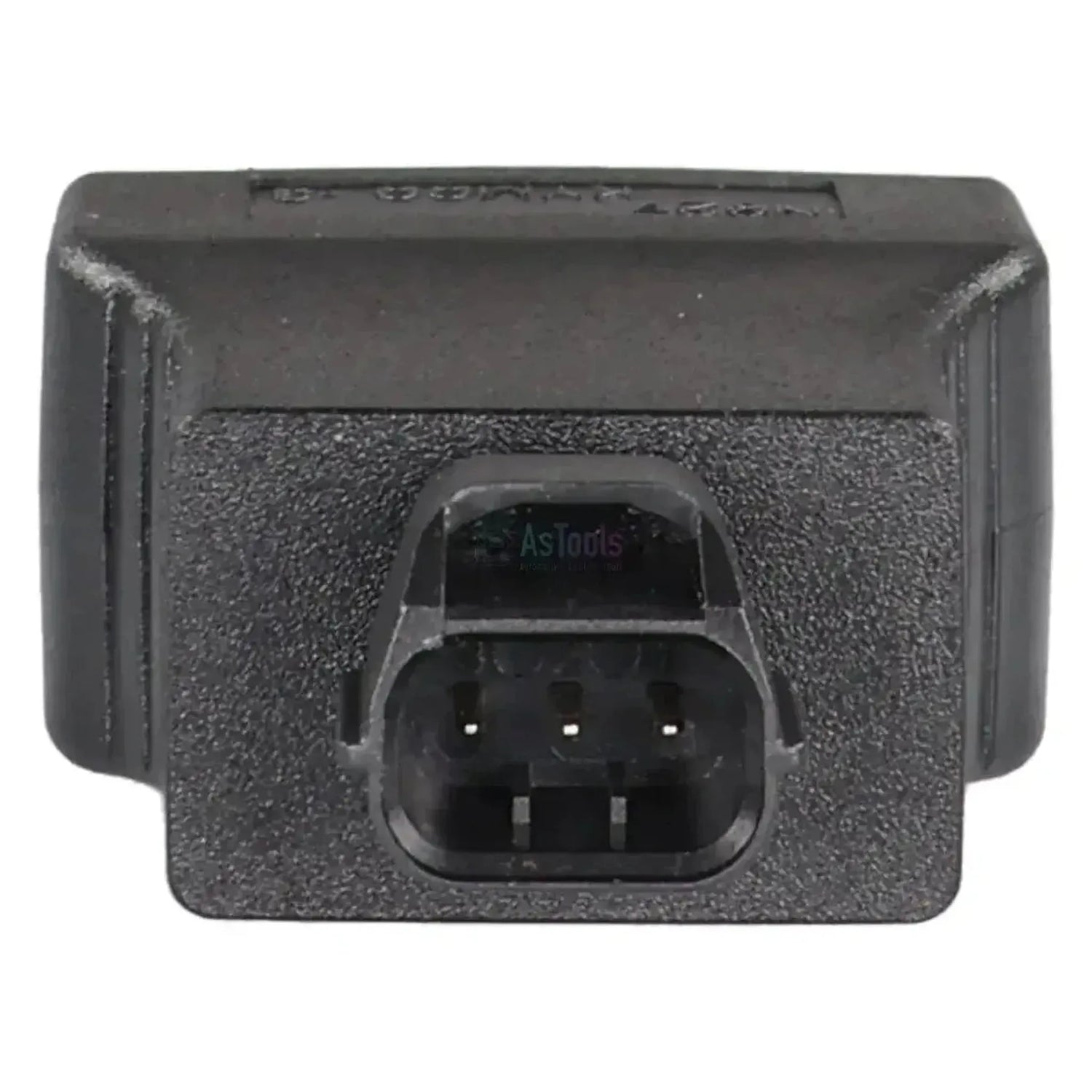

Připojení ze strany vozidla	Kymco/Kawasaki 3pinný OBD

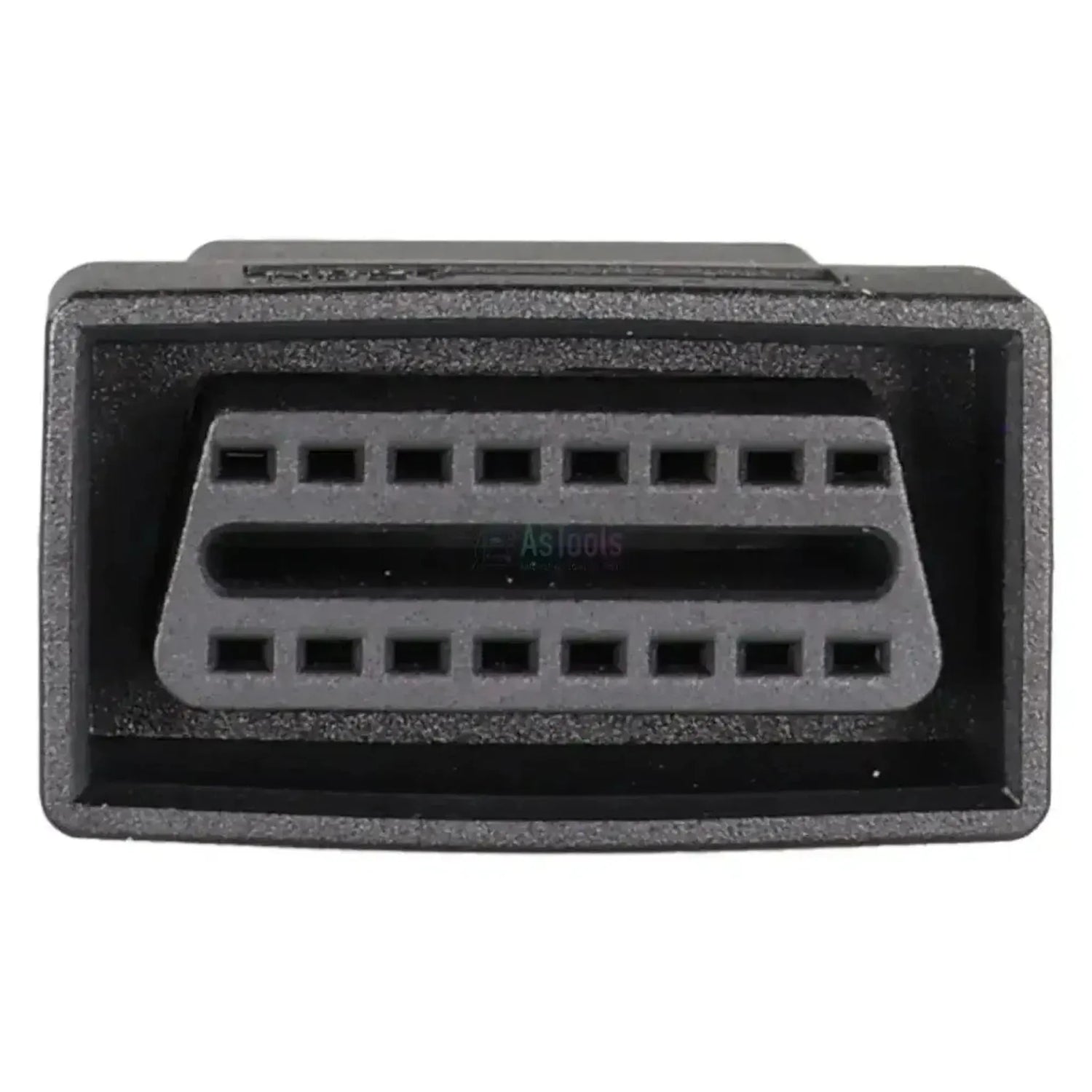

Připojení ze strany přístroje	16pinný OBD2
Komunikace	K-line, vedení na odpovídající OBD2 piny
Řídicí jednotky	Systém řízení motoru (ECU)
Segment	Motorka
Podporované značky	Kawasaki a Kymco
Rozsah modelů	Kawasaki 2012–současnost a Kymco 2013–současnost, podle modelu se liší
Nezbytné pro použití	Čtecí přístroj OBDSTAR s podporou motocyklů, jako je MS50, MS70 nebo MotoMaster
Doplňkově nezbytné	Standardní 16pinný OBD2 kabel přístrojů OBDSTAR
Hmotnost	0,05 kg
