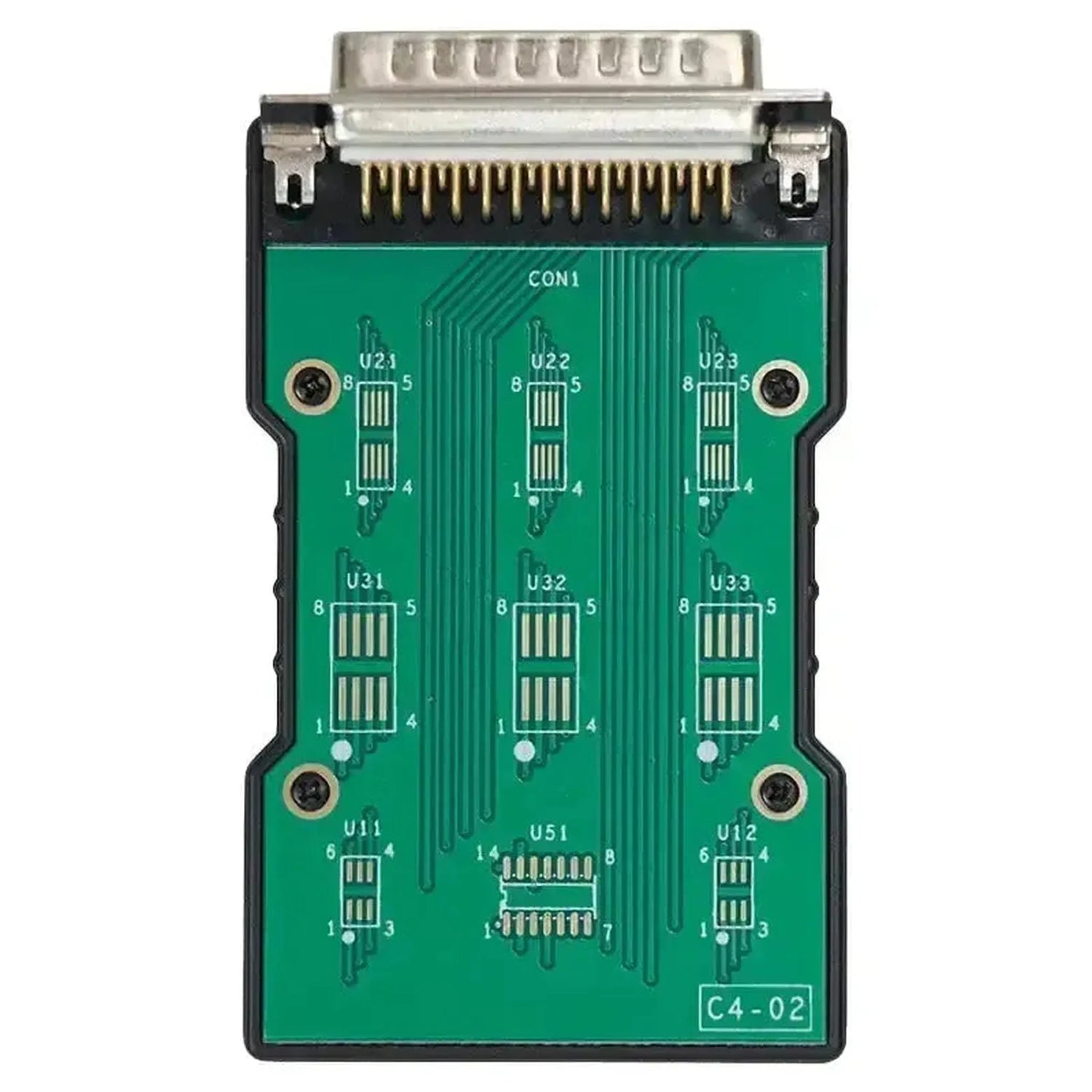

Adaptér desky plošného spoje OBDSTAR C4-02 se používá v kombinaci s nástrojovou sadou OBDSTAR P003 a příslušnými propojovacími kabely. Adaptér má na vrcholu konektor DB25 a obsahuje více předtištěných kontaktních pozic (U11, U12, U21, U22, U23, U31, U32, U33 a U51) pro čtení a úpravu čipů EEPROM a MCU na úrovni součástek.

Během používání se C4-02 připojuje prostřednictvím konektoru DB25 k rozhraní P003. Čip, který má být přístupný, se připojí pomocí dodaného nebo volitelného pájecího nebo propojovacího drátu k odpovídajícím pinům na adaptéru. Poté komunikuje programátor OBDSTAR s čipem, aby se data četla, zapisovala nebo mazala prostřednictvím programovací funkce hostitelského zařízení.

VÝHODY

✔ Několik pozic čipů (U11–U51) na jednom adaptéru umožňuje přístup k různým typům EEPROM a MCU na stejné desce plošného spoje.

✔ Pevné připojení DB25 zajišťuje stabilní spojení s programátorem P003 bez volných kabelů mezi adaptérem a hostitelem.

✔ Jasně vytištěné číslování pinů na desce plošného spoje urychluje správné připojení propojovacích drátů během prací s čipy.

UPOZORNĚNÍ

✕ Adaptér je použitelný pouze v kombinaci s nástrojovou sadou OBDSTAR P003; samostatné použití s jinými programátory není podporováno.

✕ Pro připojení na úrovni součástek jsou vyžadovány pájecí techniky a samostatné propojovací nebo pájecí dráty, které nejsou součástí balení.

Aplikace a funkce

C4-02 podporuje následující operace na úrovni součástek v kombinaci s programátorem P003:

Čtení EEPROM: Čtení obsahu paměti čipů EEPROM prostřednictvím předtištěných kontaktních pozic, čímž jsou data dostupná pro zálohování nebo analýzu.
Zápis do EEPROM: Obnovení nebo úprava dat v čipech EEPROM, například pro obnovu dat palubního počítače nebo imobilizéru.
Přístup k datům MCU: Připojení k čipům MCU na vybraných pinech (U11, U12, U51) pro operace čtení a zápisu prostřednictvím P003.
Identifikace čipu prostřednictvím mapování pinů: Díky číslovaným pinům lze dodržet správné zapojení pro jednotlivé typy čipů, které jsou podporovány softwarem OBDSTAR.

Obsah balení

1x Adaptér OBDSTAR C4-02

💡

Dobré vědět: Před každou operací s čipem ověřte orientaci pinu (značení pin 1 na desce plošného spoje) a porovnejte ji s datalistem cílového čipu, aby se zabránilo chybným připojením a možnému poškození čipu.

Technické specifikace

Specifikace	Popis
Značka produktu	OBDSTAR
Model produktu	Adaptér C4-02
Typ produktu	Adaptér desky plošného spoje pro programování čipů
Konektor	DB25
Kontaktní pozice	U11, U12, U21, U22, U23, U31, U32, U33, U51
Kompatibilita	Nástrojová sada OBDSTAR P003
Aplikace	Čtení a zápis čipů EEPROM a MCU
