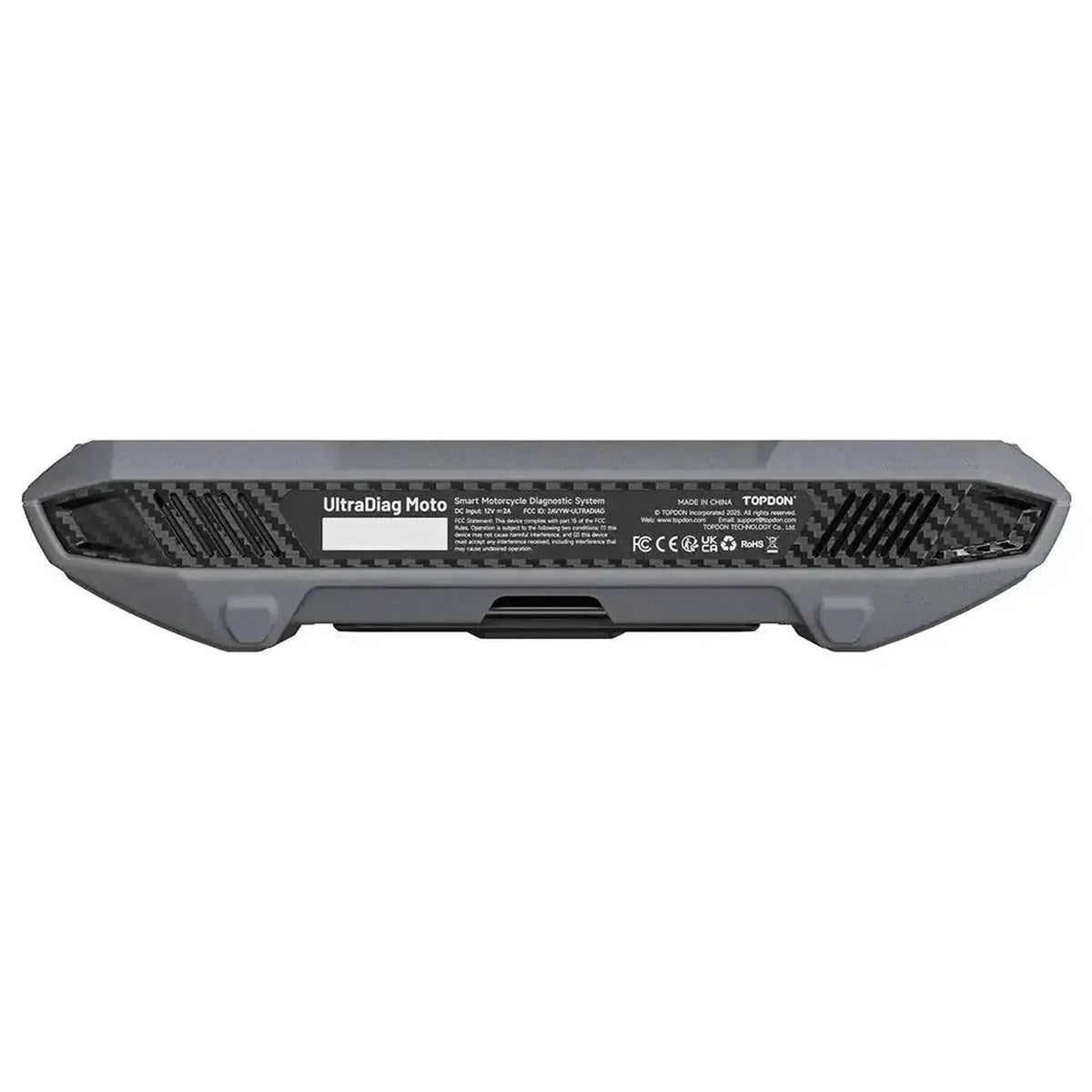

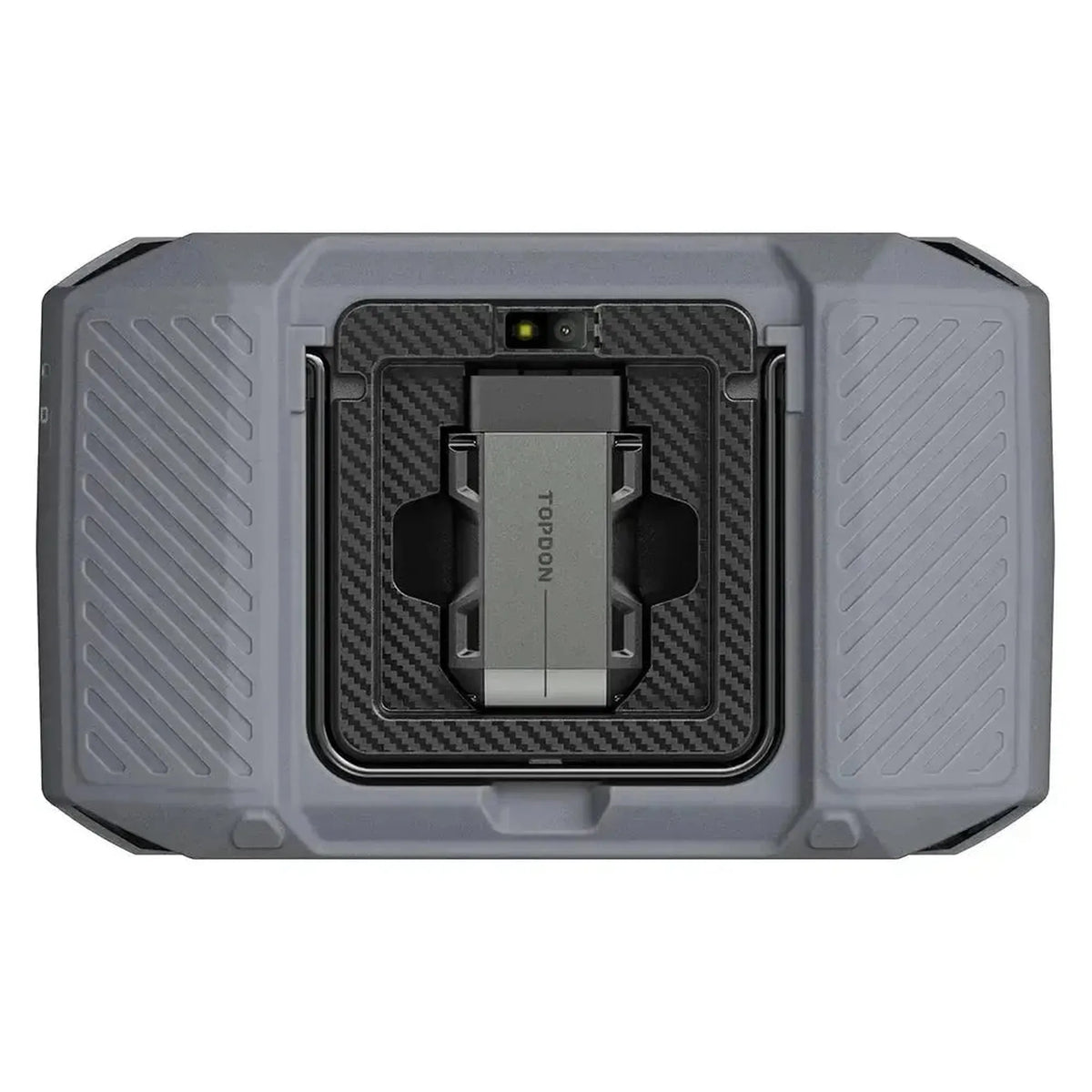

Topdon UltraDiag Moto | Diagnostický přístroj | Motocykl

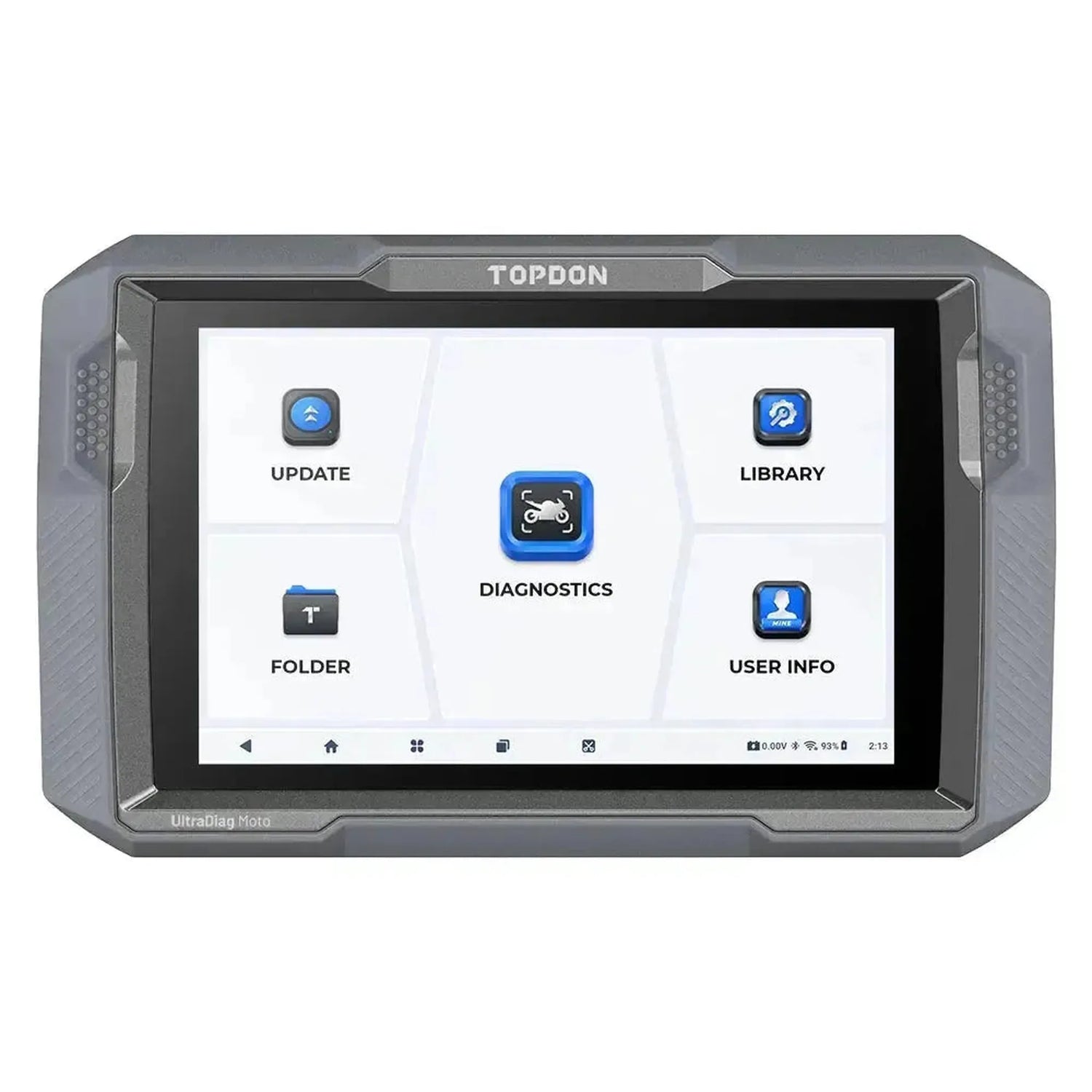

Topdon UltraDiag Moto je diagnostický přístroj speciálně vyvinutý pro diagnostiku motocyklů. Systém běžící na Android 11 podporuje více než 80 značek a komunikuje s vozidlem prostřednictvím Bluetooth VCI. Tablet je vybaven 8palcovým dotykovým displejem, 4jádrovým procesorem a akumulátorem s kapacitou 10.000 mAh. Hlavní funkce zahrnují provedení úplné systémové diagnostiky, obousměrné ovládání a různé servisní funkce. Při nákupu je součástí softwarová licence na 1 rok.

UltraDiag Moto nabízí pokročilé funkce jako je mapa topologie, která poskytuje vizuální přehled všech elektronických řídících jednotek a jejich stavu komunikace. Přístroj dokáže zobrazovat živá data v různých formátech, včetně grafů, a podporuje AutoVIN pro automatickou identifikaci vozidla. Software obsahuje také přístup k technickým servisním bulletinům (TSB) a vyhledávač umístění DLC pro rychlé nalezení diagnostického portu motocyklu.

Diagnostické funkce:

UltraDiag Moto provádí diagnostiku všech dostupných elektronických systémů motocyklu, jako je motor, ABS, převodovka a přístrojová deska.

• Čtení a mazání chybových kódů: Čte a odstraňuje chybové kódy (DTC) ze všech dostupných řídících jednotek.
• Živá data: Zobrazuje data senzorů a komponent v reálném čase v různých formátech, jako je text a grafy.
• Test aktuátorů: Umožňuje přímé ovládání konkrétních komponent a systémů, jako jsou injektory nebo ventilátory, k ověření jejich funkčnosti. Toto se také nazývá obousměrné ovládání.
• AutoVIN: Automaticky identifikuje motocykl na základě identifikačního čísla vozidla (VIN).
• Čtení informací ECU: Načítá podrobné informace z elektronické řídící jednotky, jako je verze softwaru a čísla dílů.
• Mapa topologie: Poskytuje grafické znázornění síťové struktury vozidla, včetně stavu všech řídících jednotek a jejich vzájemné komunikace.

Servisní a údržbářské funkce:

Tento přístroj podporuje více než 14 servisních a údržbářských funkcí pro motocykly. Dostupnost konkrétních funkcí se může lišit v závislosti na značce, modelu a roce výroby vozidla.

Motor a pohonný systém:

• Reset poměru vzduchu a paliva (A/F): Nastaví parametry směsi vzduchu a paliva zpět na tovární nastavení.
• Nastavení CO: Kalibruje emisi oxidu uhelnatého (CO), aby vyhovovala normám a zajistila optimální chod motoru.
• Nastavení volnoběhu: Reguluje a stabilizuje otáčky motoru v klidovém stavu.
• Adaptace plynové klapky: Překalibruje aktuátor plynové klapky po výměně nebo čištění, aby bylo zaručeno správné fungování.
• Nastavení spojky: Provádí počáteční nastavení nebo adaptaci aktuátoru spojky.

Brzdění:

• Odpouštění ABS: Provádí automatizovaný postup na odstranění vzduchových bublin ze systému ABS brzd po údržbě.

Řízení vozidla:

• Inicializace senzoru úhlu řízení (SAS): Kalibruje senzor měřící úhel řízení, což je nutné pro systémy jako kontrola trakce.

Karoserie a elektrika:

• Reset systému správy baterie (BMS): Zaregistruje novou baterii v systému vozidla a obnoví parametry nabíjení.
• Reset systému kontroly tlaku v pneumatikách (TPMS): Přeučí senzory a obnoví upozornění po výměně pneumatiky nebo senzoru.
• Reset tachometru (ODO): Nastaví nebo zkalibruje tachometr po výměně přístrojové desky.
• Reset servisního intervalu: Zruší servisní upozornění na palubní desce po provedení údržby.
• Reset řídící jednotky: Obnoví elektronickou řídící jednotku (ECU) na výchozí nebo tovární nastavení.
• Identifikační číslo vozidla (VIN): Čte nebo zapisuje jedinečné identifikační číslo vozidla do řídící jednotky.

Další funkce:

• Přizpůsobení: Umožňuje přizpůsobit konkrétní nastavení vozidla nebo předvolby podporované výrobcem.

Speciální funkce a možnosti:

Přístroj nabízí různé pokročilé možnosti pro efektivnější diagnostický proces.

Cloudové a reportovací funkce:

• Zpráva o diagnostice: Generuje podrobné zprávy o provedených diagnostikách, které lze uložit nebo sdílet.
• Vzdálená podpora: Nabízí možnost technické podpory na dálku prostřednictvím funkce Vzdálená plocha.

Dokumentace a schémata:

• Vyhledávač umístění DLC: Pomáhá při lokalizaci datového konektoru (DLC) na motocyklu.
• Technické servisní bulletiny (TSB): Poskytuje přístup k oficiálním servisním bulletinům a informacím o opravách od výrobce.

Podporované značky vozidel:

Topdon UltraDiag Moto podporuje širkou škálu značek motocyklů z různých regionů, včetně Evropy, Asie, Ameriky a Číny.

• Evropské: ADIVA, AGUSTA, AJP, Aprilia, Benelli, BENELLIDSK, BMW, Brixton, Brose, Brough, Derbi, Ducati, Fantic, FBMondi, Generic, Geon, GGTechnik, Gilera, Goes, HM, Husqvarna, Italjet, KL, KSRMOTO, KTM, Lambretta, Lexmoto, Macbor, Malaguti, Mash, MBK, MBP, MH, Minsk, Mitt, Morini, Moto Guzzi, Motron, Mutt, Overbikes, Peugeot, Piaggio, Qooder, Quadro, Rieju, Sherco, Sinnis, Stels, SWM, Triumph, Trmotor, Ural, Vent, Verve, Vespa, Wottan
• Asijské: Aeon, Bajaj, Daelim, Enfield, Hartford, Honda, Kawasaki, Kymco, PGO, Suzuki, SYM, TGB, TVS, Yamaha
• Americké: AKT, Arctic Cat, BRP, Coleman, CSC, Dafra, Harley, Indian, Keller, Polaris, RVM, UM, Victory
• Čínské: CFMOTO, Haojue, Hisun, Keeway, Voge, Zeeho

Obsah balení:

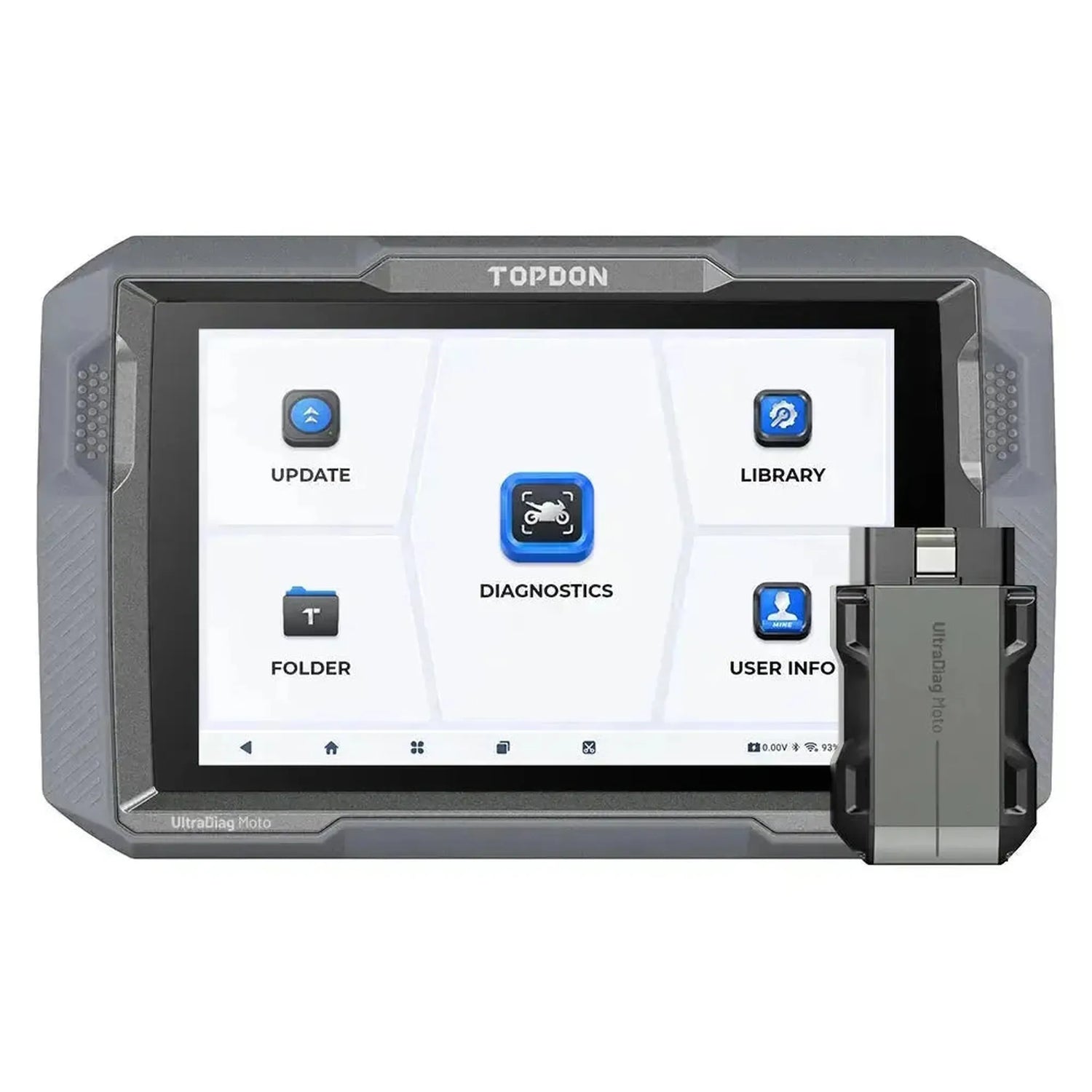

• 1x tablet Topdon UltraDiag Moto
• 1x VCI (rozhraní komunikace vozidla)
• 1x Sada diagnostických kabelů pro motocykly
• 1x Napájecí adaptér s více zásuvkami
• 1x Příručka
• 1x Přepravní kufřík

Informace o licenci:

• Včetně 1roku aktualizací: Při nákupu je součástí licence na softwarové aktualizace na 12 měsíců.

Po skončení platnosti licence zůstane přístroj funkční na základě poslední nainstalované verze softwaru. Přístup k novým aktualizacím a online funkcím vyžaduje nákup nové licence.
