Transformátorový adaptér OBD2 (24V/12V)

Name: Transformátorový adaptér OBD2 (24V/12V)
Brand: AsTools
SKU: A0282
Price: 27.95 EUR
Availability: InStock

€27,95 včetně DPH

€23,10 bez DPH

Záruka přímo přes AsTools

Záruční případy řešíme sami, rychle a bez zprostředkování výrobce. Díky vlastnímu skladovému zásobování a technické kvalifikaci vám můžeme obvykle pomoci bez zbytečných průtahů. Pouze ve výjimečných situacích produkt přeposíláme dále dodavateli.

2 roky záruky na všechny produkty

Všechny naše produkty jsou dodávány s 2letou zárukou od výrobce. Máte tak jistotu dlouhodobé kvality a servisu.

Jednoduchý návrat zboží

Vrácení zboží si snadno vyžádáte přes svůj účet. Pošleme vám vrácenku na e-mail. Náklady na vrácení nese zákazník.

Odborný zákaznický servis

Naši odborníci jsou připraveni vám poskytnout rychlou a kvalifikovanou pomoc online i v našem kamenném obchodě. Máte otázky? Neváhejte se na nás obrátit.

Univerzální transformátor adaptér OBD2 (24V/12V) je inline měnič napětí speciálně navržený pro diagnostiku těžkých užitkových vozidel. Tato součást funguje jako bezpečný hardwarový most mezi 24V palubní sítí vozidla (jako jsou nákladní automobily, autobusy a stavební stroje) a standardní 12V diagnostickou aparaturou. Adaptér snižuje napájecí napětí na OBD2 portu (pin 16) z 24 voltů na stabilních 12 voltů, aniž by to ovlivňovalo datové signály komunikačních protokolů jako CAN či K-linie. Tímto způsobem se spolehlivě zabraňuje poškození citlivých 12V skenerů a rozhraní přepětím při připojování k síti těžkých vozidel.

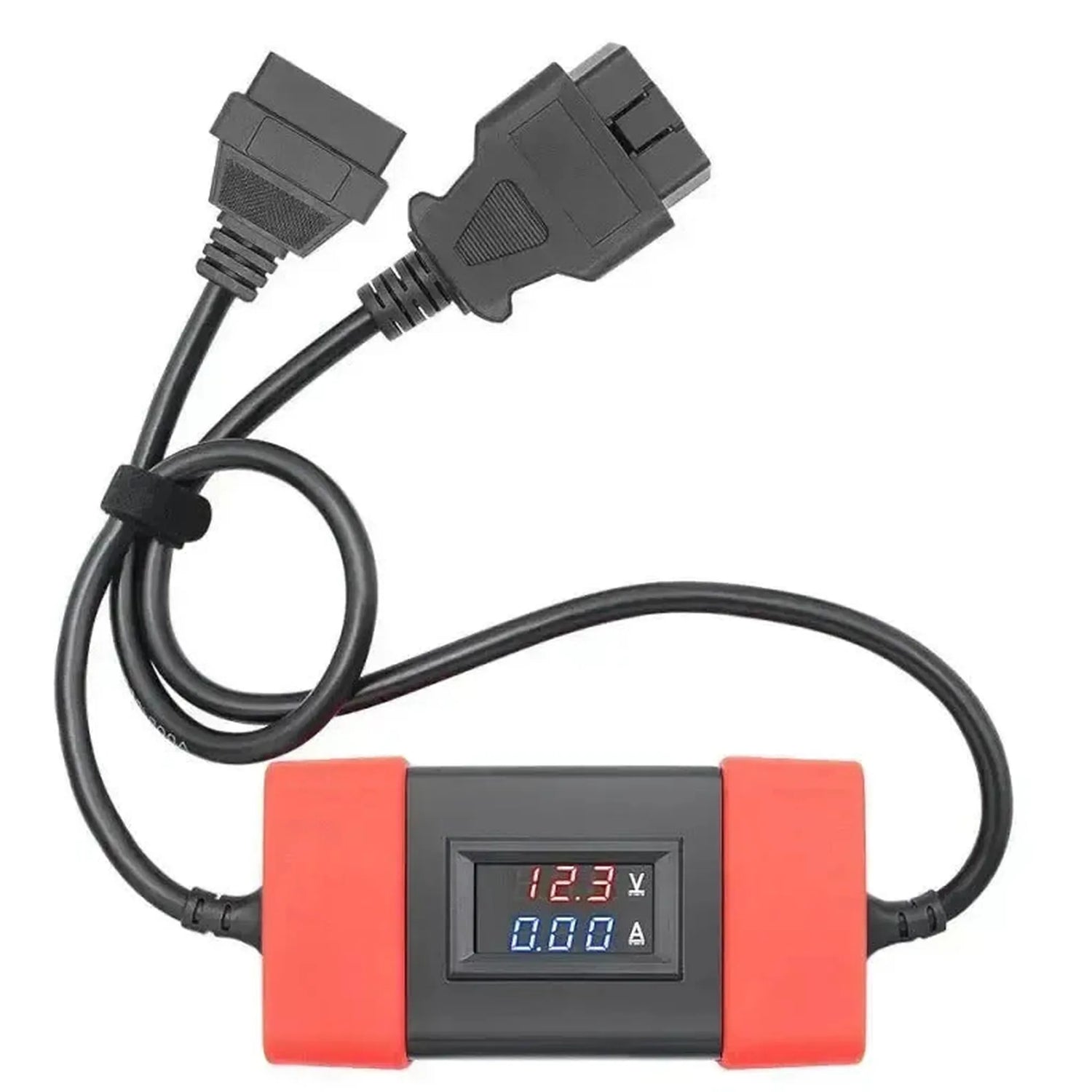

Jakmile se adaptérový kabel zapojí do diagnostického portu J1962, integrovaný regulační obvod začne pracovat na regulaci napětí. Zařízení poskytuje přímou vizuální zpětnou vazbu prostřednictvím vestavěných digitálních LED displejů, které průběžně a v reálném čase zobrazují jak aktuální výstupní napětí (v červené barvě), tak spotřebu proudu (v modré barvě). To umožňuje diagnostikovi sledovat skutečnou spotřebu energie připojeného diagnostického zařízení a ověřit, zda dodávaného napětí zůstává v bezpečných tolerancích přístroje. Vnější modul je navíc vybaven robustní skříní s gumovými nárazníky na ochranu vnitřní elektroniky před fyzickým nárazem v průmyslovém prostředí dílny.

VÝHODY

✔ Aktivně chrání 12V hardware před přepětím z 24V palubních sítí.

✔ Vybaveno dvojitými displeji pro přímou kontrolu napětí a proudu.

✔ Transparentní průchod dat neovlivňuje komunikační protokoly.

✔ Flexibilní uspořádání kabelů snižuje mechanické zatížení konektoru vozidla.

POZNÁMKY

✕ Jen převádí napájení, neposkytuje konverzi protokolů (např. J1939 na OBD2).

✕ Inline transformátorový modul přidává extra hmotnost a objem ke svazku kabelů.

Použití a funkčnosti

Tento adaptérový kabel je určen pro dílny pracující se smíšeným vozovým parkem a nabízí následující klíčové funkce:

Snížení napětí (Step-down): Převádí příchozí 24V napájení z kolíku 16 vozidlového konektoru na bezpečný 12V výstup. To umožňuje používat standardní diagnostická zařízení pro osobní automobily na nákladních vozidlech a těžké technice.
Průchodná komunikace: Nechává všechny datové linky (jako CAN-High, CAN-Low a K-linie) bez překážek a beze změny projít. Adaptér zasahuje pouze do napájecího vedení a uzemnění.
Živé monitorování obvodu: Poskytuje technikovi možnost ověřit během diagnostického procesu, zda OBD port vozidla dodává stabilní napájení, což je zásadní při zjišťování komunikačních chyb nebo problémů s ECU.

Speciální funkce a možnosti

Integrovaný modul v kabeláži obsahuje další hardwarové komponenty pro zvýšení jistoty diagnostiky:

Digitální voltmetr (Červené LED): Nepřetržitě měří snížené výstupní napětí odesílané diagnostickému zařízení, takže pokles napětí (voltage drops) je přímo viditelný.
Digitální ampérmetr (Modré LED): Zobrazuje aktuální spotřebu proudu připojeného diagnostického zařízení nebo rozhraní v ampérech. Pomáhá identifikovat neočekávaně vysokou spotřebu proudu způsobenou závadou testeru nebo kabelu.
Integrovaná ochrana proti nárazům: Transformátorová skříň je opatřena šoky pohlcujícími krytkami, které chrání citlivou měřicí elektroniku před pádem na podlahu dílny.

Obsah balení

1x transformátor adaptér OBD2 (24V/12V) s displejem

💡

Dobré si uvědomit: Tento adaptér upravuje napájecí napětí, ale nepřekládá datovou komunikaci. Chcete-li číst nákladní automobily, musí připojené 12V diagnostické zařízení být samo schopné pracovat s těžkými protokoly, jako jsou J1939 nebo J1708. Pokud to tester nepodporuje, komunikace s modulů vozidla se nepraví navzdory správnému napětí.

Technické specifikace

Specifikace	Popis
Kategorie produktu	Diagnostické kabely a adaptéry
Funkce	Stejnosměrný měnič napětí (24V na 12V)
Konektor na straně vozidla	OBD2 / J1962 (16-kolíkový, Male)
Připojení na straně přístroje	OBD2 / J1962 (16-kolíkový, Female)
Zobrazení napětí	Digitální LED (Červené)
Zobrazení proudu	Digitální LED (Modré)
Kompatibilita datových signálů	Průchod (bezproblémový průchod)
