Autel MaxiIM IM508 | 15kolíkový kabel DB15 - 16kolíkový OBD2 | Programátor klíčů

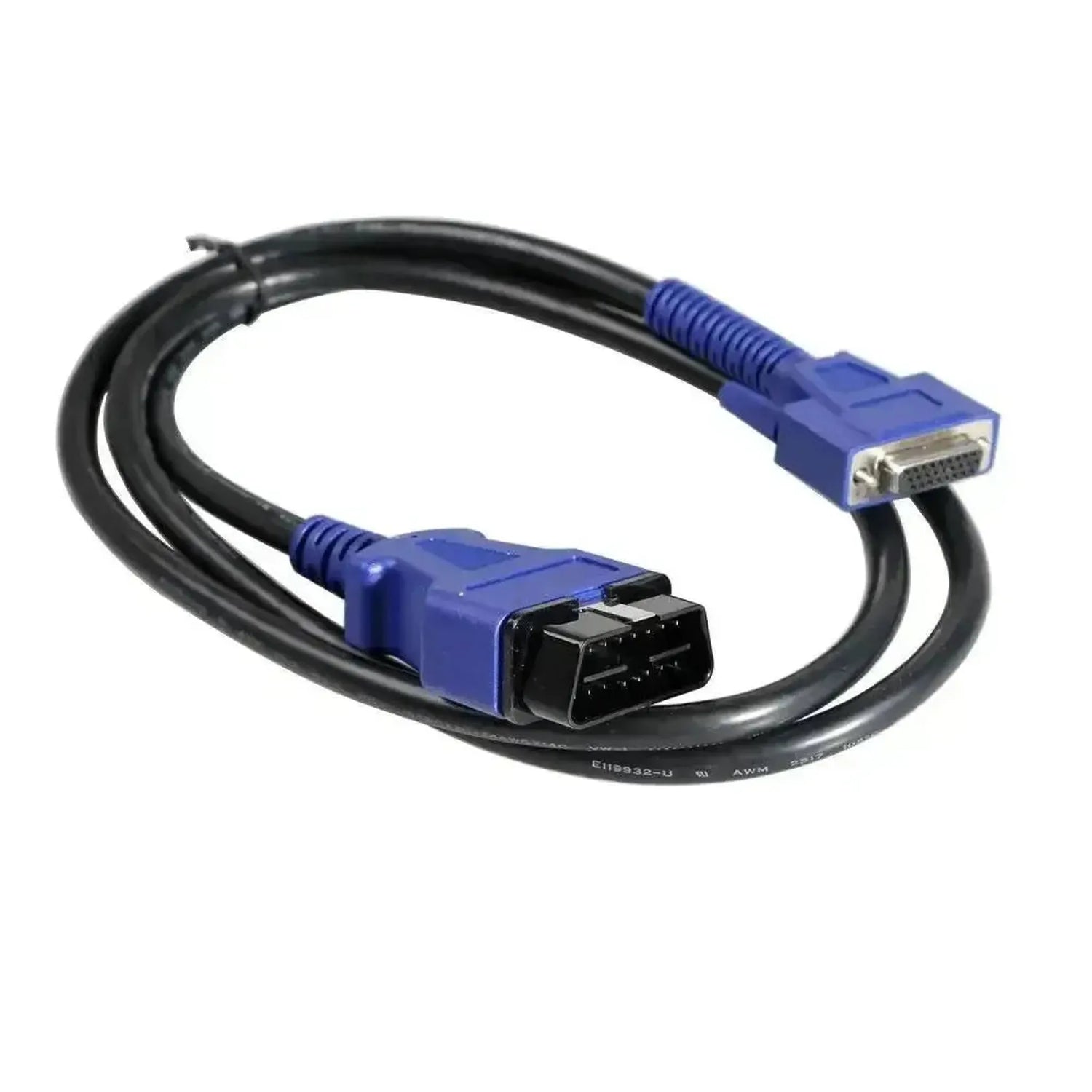

Kabel adaptéru Autel MaxiIM IM508 DB15 na OBD2 je hlavním spojovacím vedením mezi programátorem klíčů a diagnostickým portem vozidla. Tento adaptér je vybaven 15-pinným konektorem DB15 na straně diagnostického zařízení a standardní 16-pinnou zástrčkou J1962 OBD2 pro připojení vozidla. Hlavním účelem kabelu je zajistit napájecí napětí z vozidlové baterie do čtecího zařízení a umožnit obousměrnou datovou komunikaci. Kryt kabelu je na obou koncích vybaven vroubkovanými tahem odlehčovacími prvky, které zabraňují přetrhávání drátů při častém připojování a odpojování v dílně.

Během provozu vede toto hlavní vedení síťové protokoly, jako jsou signály CAN-bus a K-line, přímo z vozidlové sítě do interního hardwaru tabletu. To je nezbytné pro úspěšné provádění komunikačních procesů, jako jsou IMMO kalibrace, naučení nových transponderových klíčů a čtení parametrů z řídící jednotky motoru. Jakmile je 16-pinná zástrčka zasunuta do diagnostického portu, obvod se uzavře a dojde k inicializaci s připojenými řídícími jednotkami (ECU). Protože rozložení pinů v konektoru je specificky přizpůsobeno architektuře zařízení, funguje tento kabel výhradně jako fyzická datová propojka pro kompatibilní diagnostické zařízení Autel MaxiIM.
