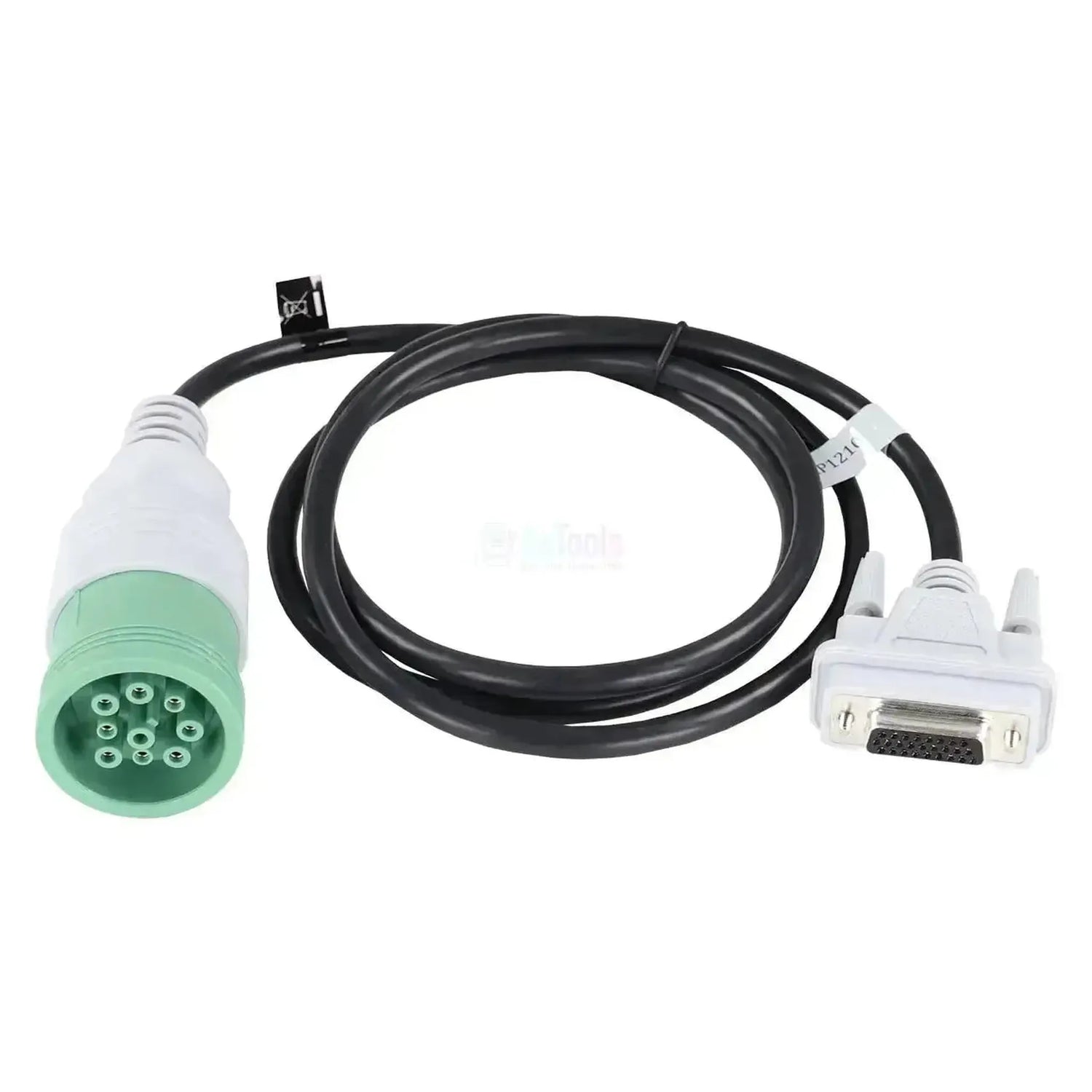

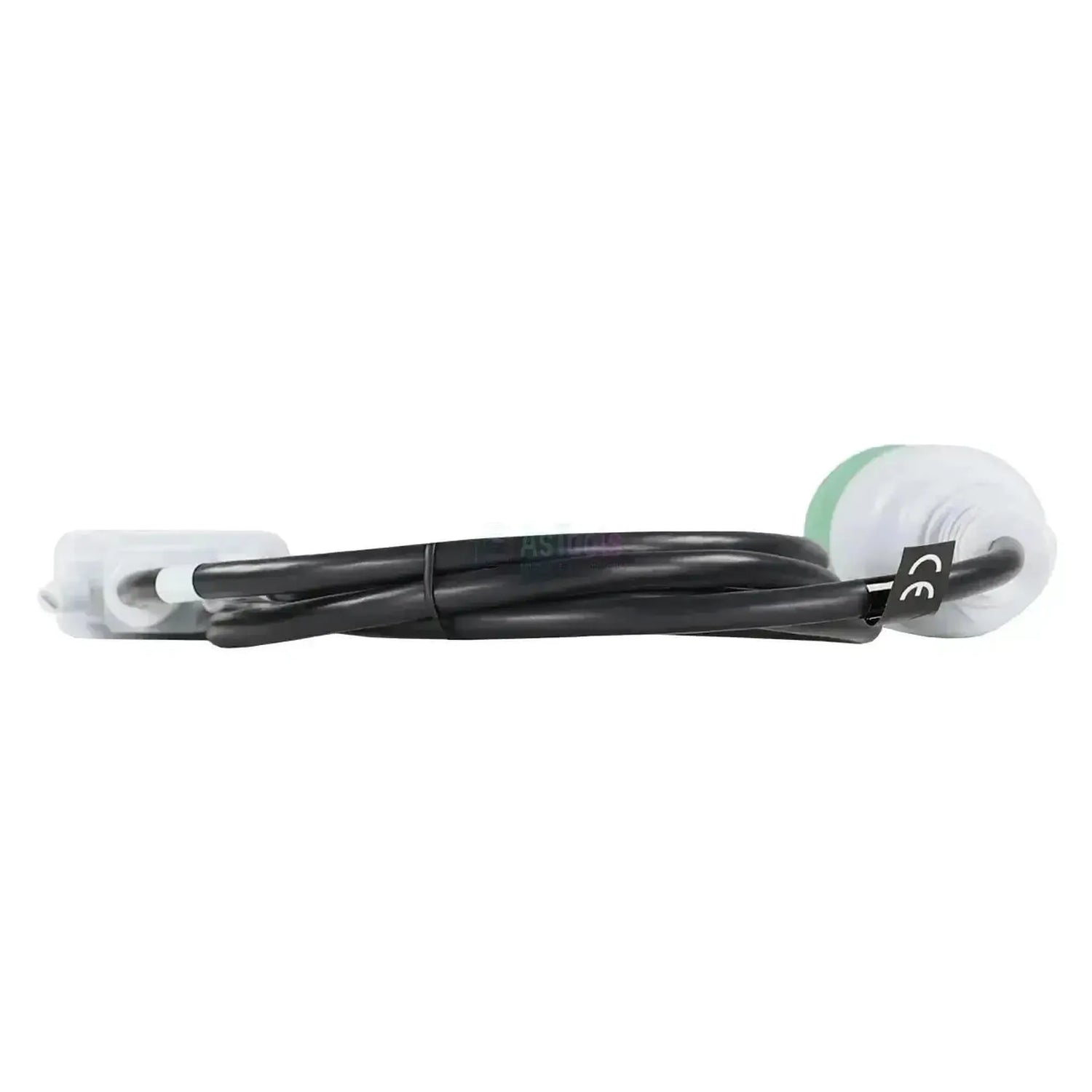

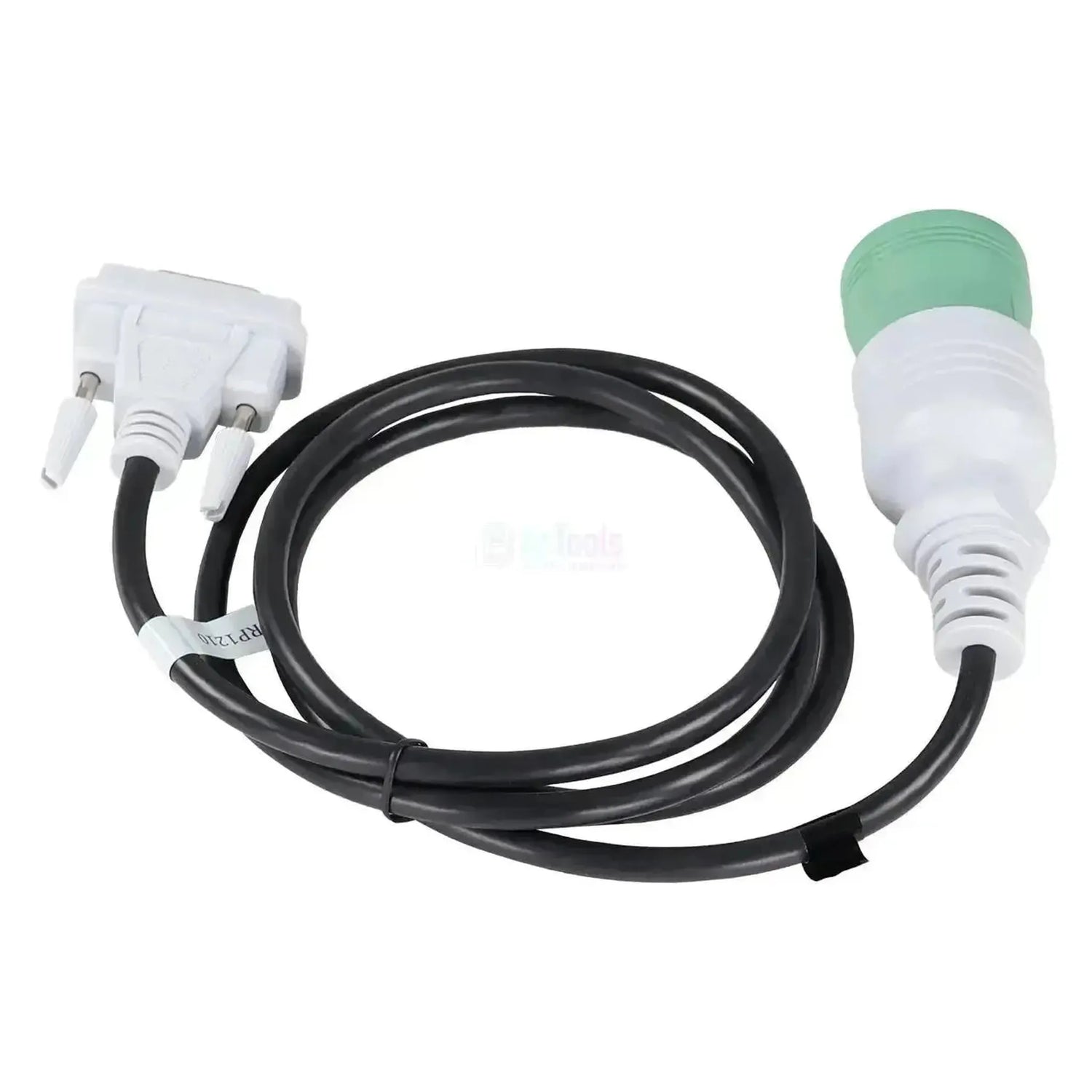

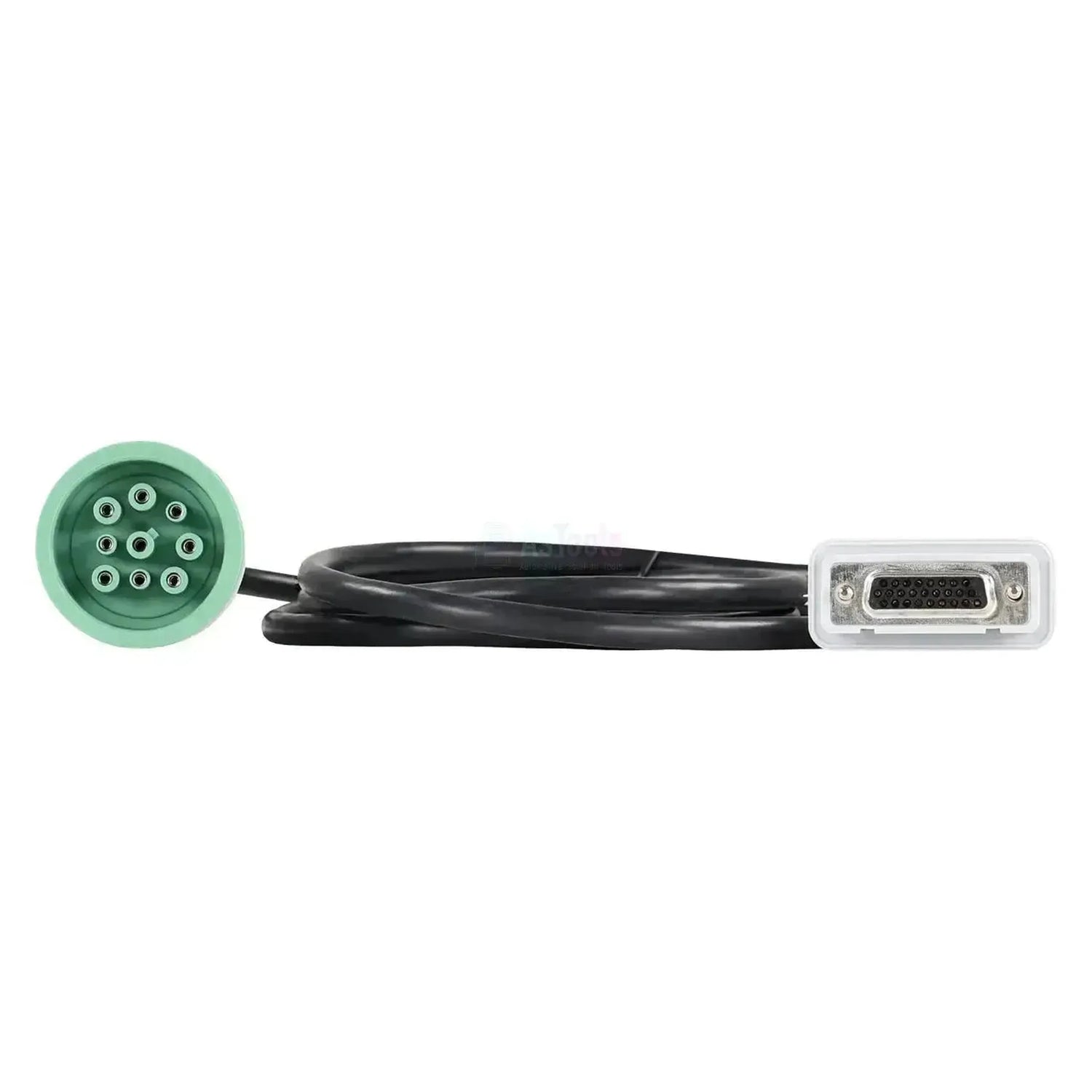

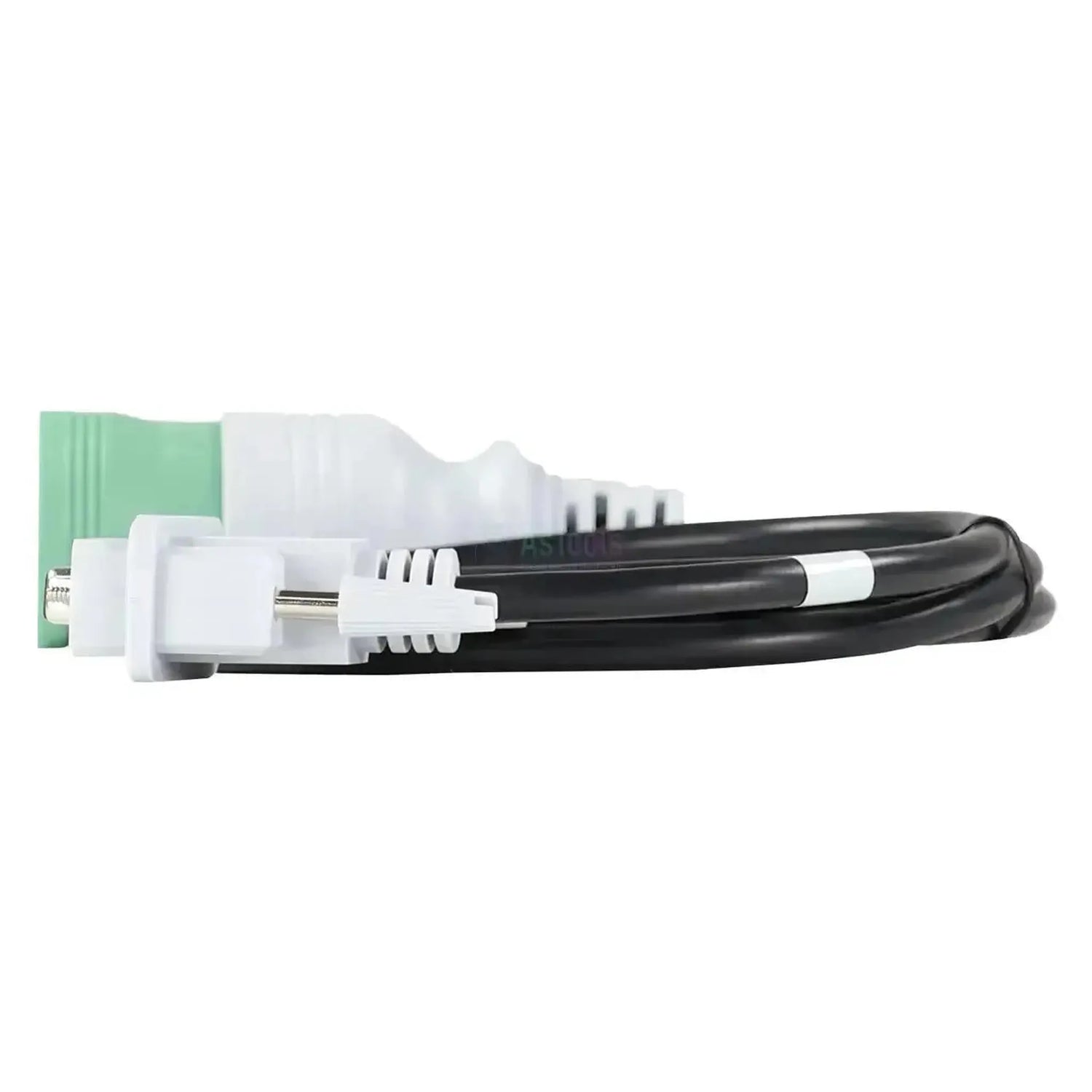

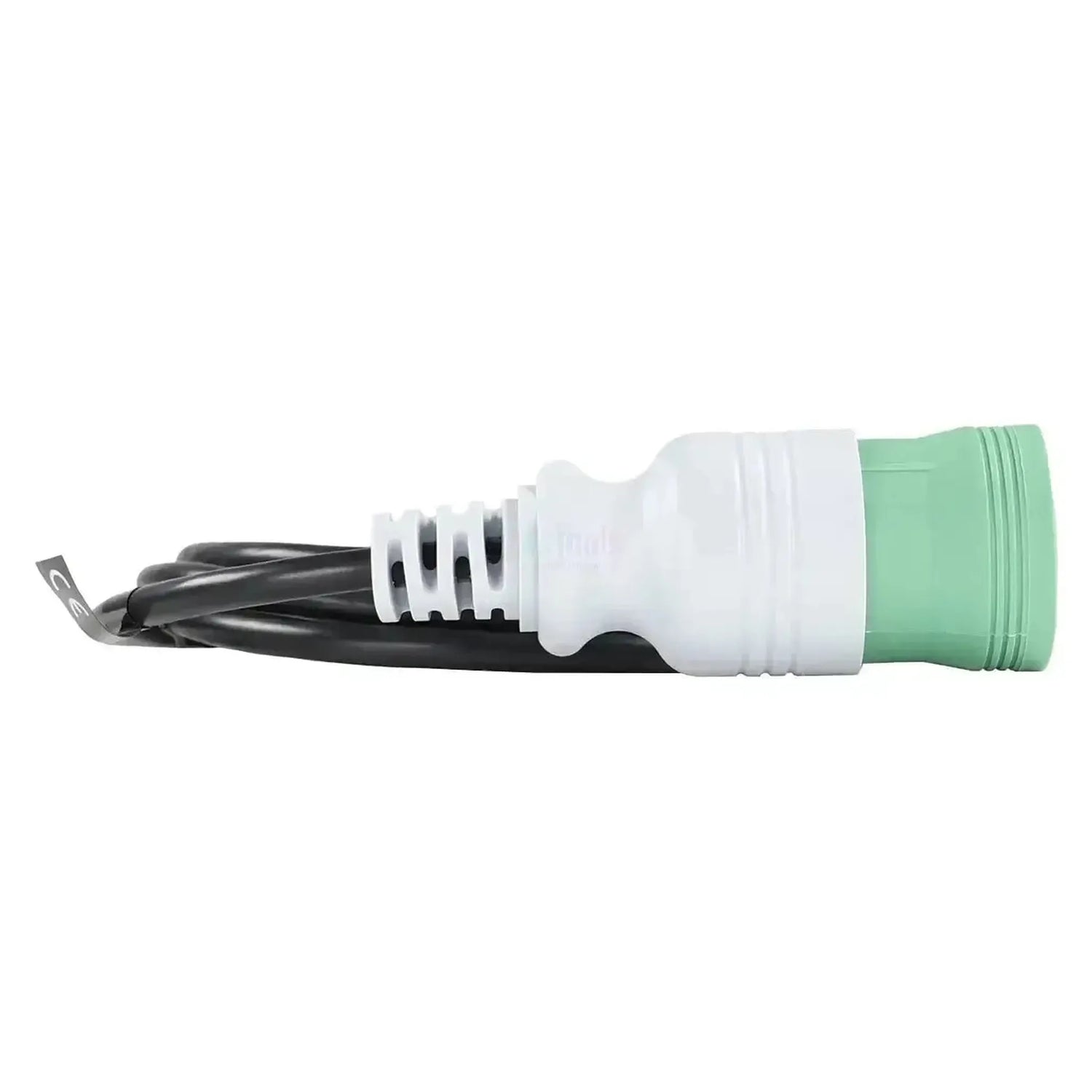

Kabel Jaltest JDC227.9 propojuje vozidlo se zeleným 9-kolíkovým diagnostickým konektorem Deutsch (typ 2) s rozhraním Jaltest generace V9 v provedení RP1210. Na straně vozidla se nachází kulatý konektor se zeleným kontaktním blokem obsahujícím devět svorek, umístěným v lehce šedé spojovací objímce se závitem. Na straně rozhraní je lehce šedý 26-kolíkový konektor DB26 se svorkami v třech řadách a na obou stranách vybavený zajišťovacím šroubem. Mezi nimi vede 152 cm černého kulatého kabelu se dvěma bílými štítky.
Oficiální název zní diagnostický kabel Deutsch 9-kolíkový typ 2 zelený, RP1210. Zelená barva odpovídá provedení typ 2 devítispojkového konektoru Deutsch; černý 9-kolíkový Deutsch představuje provedení typ 1 a jedná se o jiný konektor. Rozdíl mezi tímto kabelem a jeho protějškem JDC223.9 spočívá pouze na straně vozidla. Tento JDC227.9 se hodí na kulatý zelený 9-kolíkový konektor Deutsch; JDC223.9 se hodí na obdélníkový 16-kolíkový konektor OBD2. Strana rozhraní je u obou kabelů identická: stejný lehce šedý 26-kolíkový konektor DB26 se zajišťovacími šrouby.
VÝHODY
OMEZENÍ
Aplikace a funkčnost
Kabel tvoří spojnici mezi diagnostickým konektorem vozidla a rozhraním.
Co vám umožňuje
- Připojení: Spojuje zelený 9-kolíkový konektor Deutsch vozidla se 26-kolíkovým vstupem DB26 rozhraní.
- Zajištění: Závitová objímka na konektoru Deutsch a zajišťovací šrouby na zástrčce DB26 upevňují obě spojení.
- Překlenutí vzdálenosti: S 152 cm kabelu umístíte rozhraní na místo, kde k němu máte během práce přístup.
Jak si vybrat mezi JDC227.9 a JDC223.9
- Kulatý zelený 9-kolíkový konektor Deutsch: JDC227.9, tento kabel.
- Obdélníkový 16-kolíkový konektor OBD2: JDC223.9, jeho protějšek.
- Strana rozhraní: U obou kabelů stejný 26-kolíkový konektor DB26, provedení RP1210, V9.
Kompatibilní vozidla a aplikace
Rozhodující je konektor vozidla, ne značka. Všude tam, kde je zelený 9-kolíkový diagnostický konektor Deutsch typu 2 a pracujete s rozhraním Jaltest generace V9 v provedení RP1210, tento kabel vytvoří spojení. Která vozidla a řídící jednotky si poté budete schopni přečíst, určuje software rozhraní.
Obsah balení
- 1x Jaltest (JDC227.9) | (RP1210) datový kabel Deutsch 9-kolíkový – 16-kolíkový OBD2 | rozhraní
Technické specifikace
| Specifikace | Popis |
|---|---|
| Značka | Jaltest (Cojali) |
| Referenční číslo | JDC227.9 |
| Oficiální popis | Diagnostický kabel Deutsch 9-kolíkový typ 2 zelený, RP1210 |
| Typ | Diagnostický kabel, provedení RP1210 |
| Délka | 152 cm |
| Adaptér | Jaltest V9 |
| Připojení na straně zařízení | Deutsch 9-kolíkový typ 2, zelený kontaktní blok, zásuvka; kulatý konektor se světle šedou maticí |
| Připojení na straně adaptéru | 26-pinový DB26, zásuvka, tři řady kontaktů; světle šedá krytka se dvěma vroubkovanými šrouby |
| Související kabel | JDC223.9, stejný kabel s 16-pinovým OBD2 připojením na straně vozidla |
| Segment | Adaptér |
