Diagnostický přístroj Jaltest AGV (Agricultural)

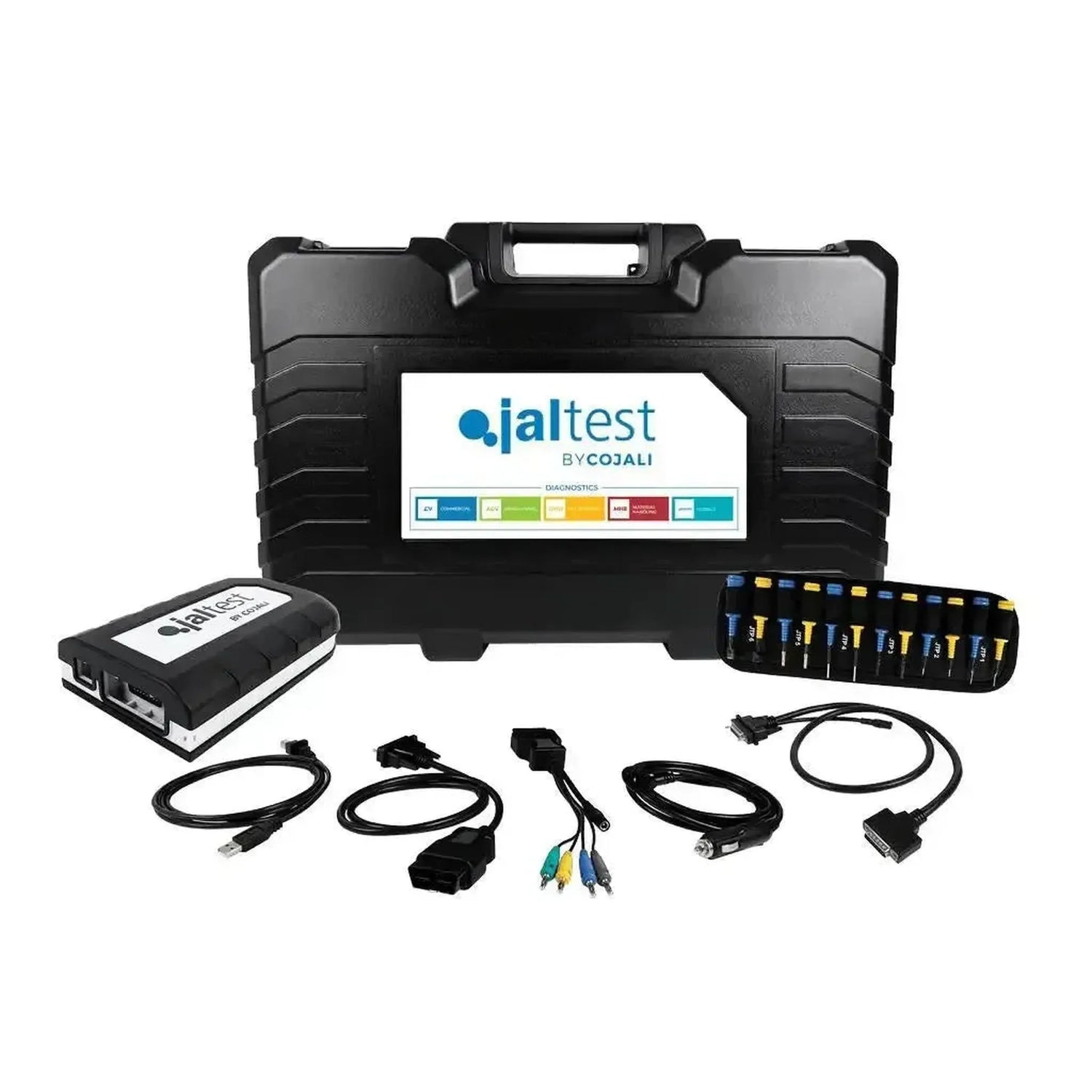

Obsah balení

Kufřík obsahuje hardware pro připojení a softwarová práva odemykající modul AGV. Hardware je shodný s volně prodávanou sadou 70001060; rozdíl mezi čtyřmi diagnostickými přístroji spočívá v softwarovém modulu, nikoli v kufříku. Níže je uveden přehled jednotlivých komponent s jejich referenčními čísly.

Hardware

• Jaltest Link V9 (70001015): Diagnostické rozhraní, které připojíte na diagnostický konektor stroje, s 26-pinovým DB26 konektorem na kabel a USB-C na počítač.
• Multipin sada AGV (70002002): zemědělská varianta multipin sady obsahující dvacet multipinů JTP01 až JTP10, každý ve dvou barvách, připojovací kabel JTP101 a tři napájecí kabely — JDC10AM2 s akumulátorovými svorkami, JDC20AM2 pro zásuvku zapalovače a JDC30AM2 s třípólový kulatým konektorem pro zemědělské stroje.
• OBD kabel, 16kolíkový (JDC213.9): Standardní kabel pro běžný diagnostický konektor.
• USB-C kabel (JDC107.9B): Spojení mezi Linkem a notebookem.
• Prodlužovací kabel 100 cm (JDC100): S 26-pinovým DB26 konektorem, širokým konektorem na samotném Linku.
• Přepravní kufr (70003015): Kompaktní provedení, 505 × 381 × 146 mm.

Software

• Software (29751): jednorázová pořizovací cena odemykající modul AGV.
• Aktivace licence na dvanáct měsíců (73501007): právo na první rok používání.
• INFO Online AGV (29475): technické informace k softwaru. Je součástí, nelze koupit samostatně a od roku 2026 je zdarma.
• Jaltest GRP: Dílny software od Cojali pro zákazníky, stroje a zprávy.

Notebook a značkově specifické kabely nejsou součástí. Viz Kabely a počítač dále na této stránce.

Pro které stroje a systémy

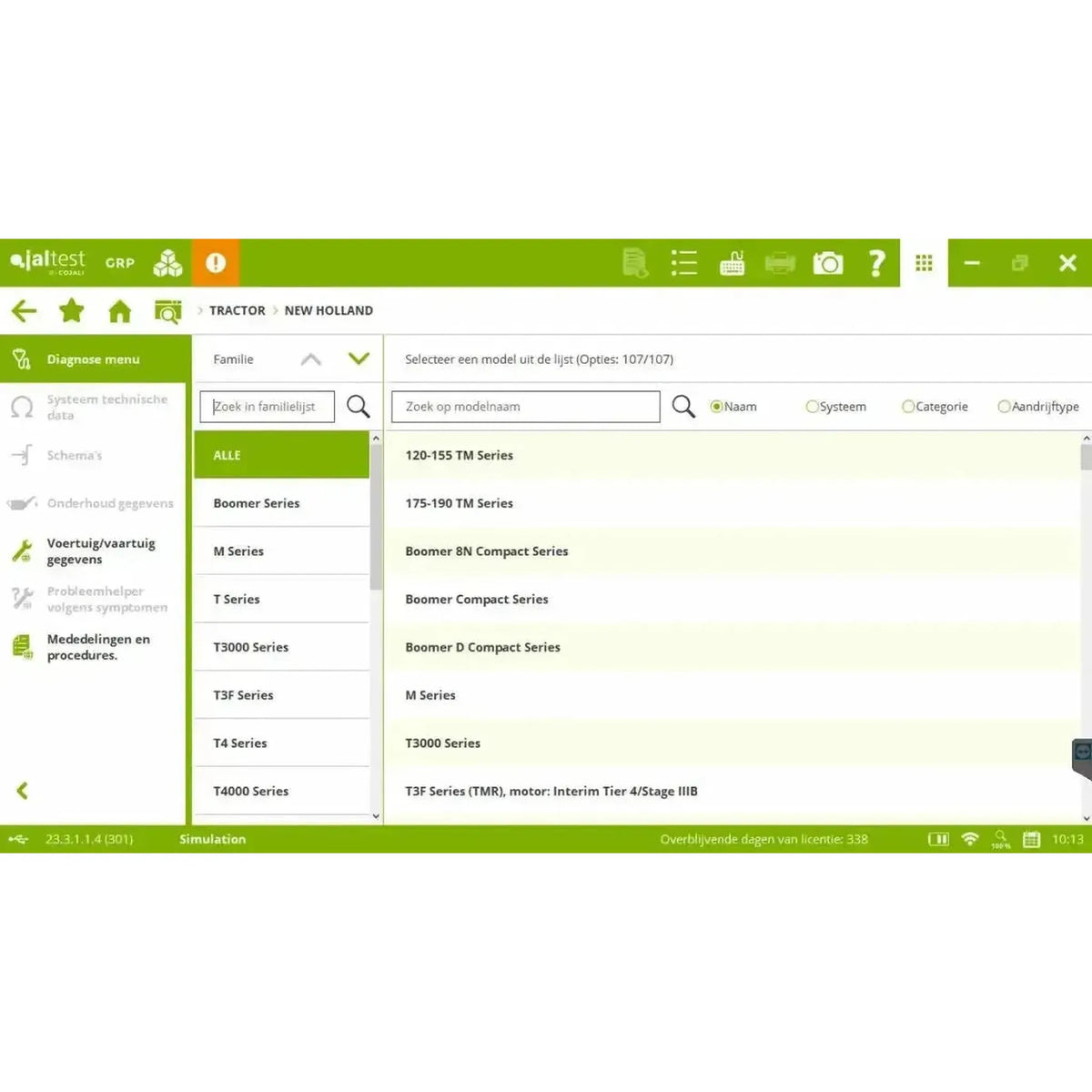

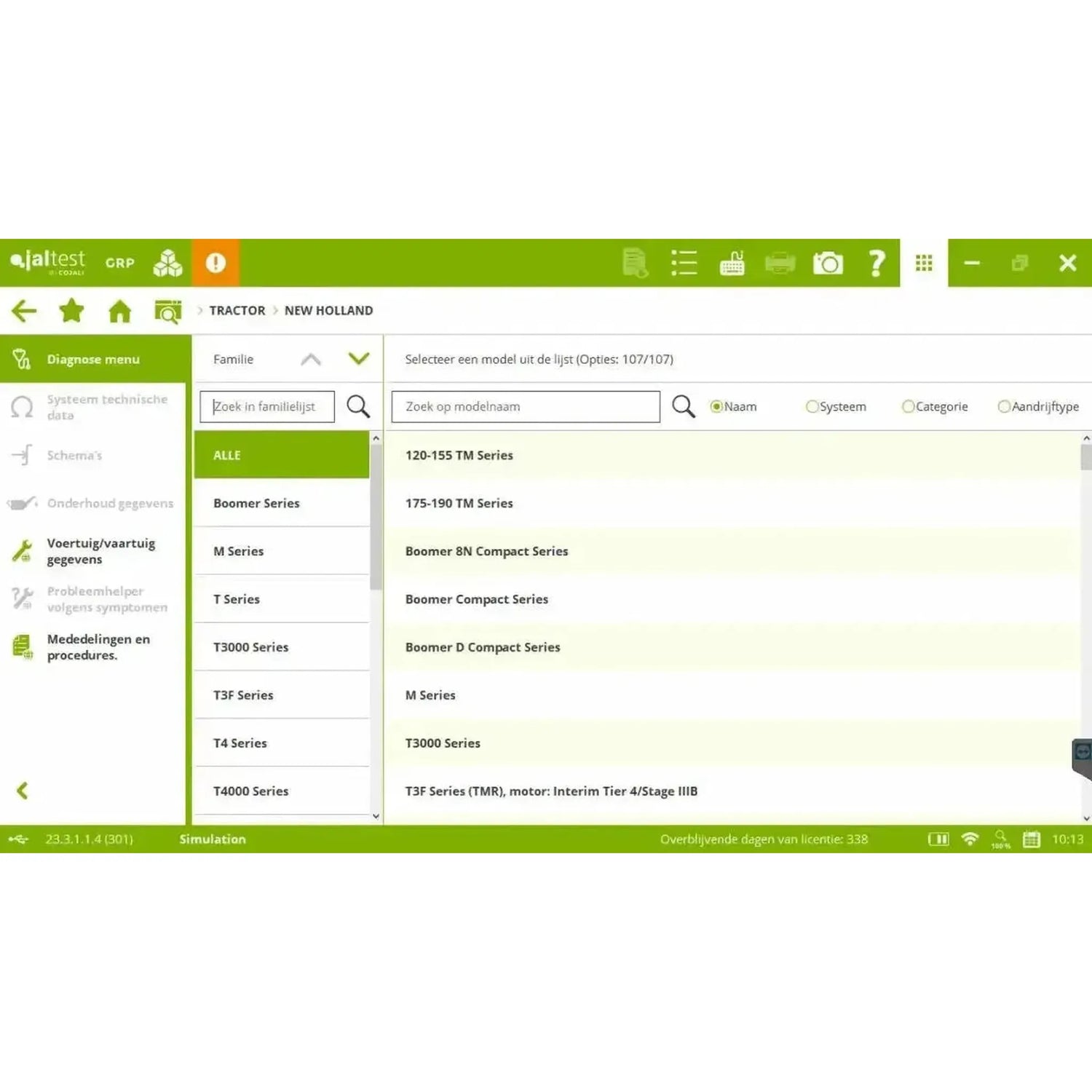

Jaltest AGV pokrývá tři skupiny — traktory, kombajny a zemědělská zařízení — plus stroje komunikující podle standardu ISOBUS. Značka v seznamu znamená pokrytí, ne to, že je každý model a rok výroby plně podporován. Rozdělení podle kontinentu se vztahuje na zemi, ze které značka pochází, ne na současného majitele.

Traktory

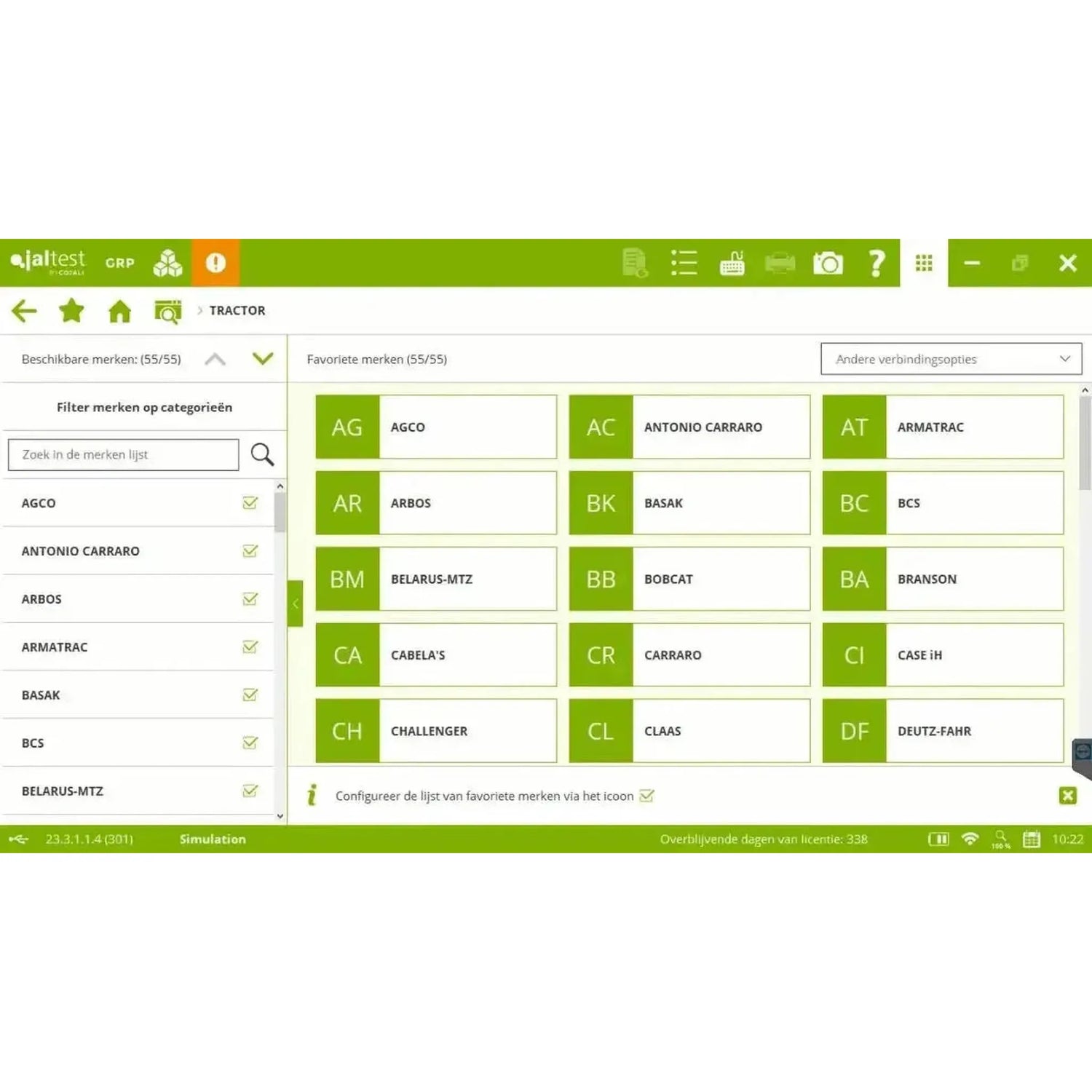

Známé značky traktorů v pokrytí Jaltest AGV: AGCO, Antonio Carraro, Arbos, Case IH, Challenger, Claas, Deutz-Fahr, Fendt, Ferrari, Goldoni, Hürlimann, Iseki, JCB, John Deere, Kubota, Lamborghini, Landini, Lindner, Massey Ferguson, McCormick, Mercedes-Benz, New Holland, Pasquali, Reform, Same, Solis, Steyr, Valtra, Yanmar a Zetor.

Všech 59 značek traktorů rozdělených podle kontinentu:

Combine harvestery

Známé značky kombajnů v pokrytí Jaltest AGV: Agrifac, AVR, Case IH, Caterpillar, Challenger, Claas, Deutz-Fahr, Dewulf, Fendt, Franz Kleine, Grimme, Holmer, John Deere, Krone, Kubota, Laverda, Massey Ferguson, New Holland, Ploeger, Ropa, Sampo Rosenlew, Valtra a Vervaet.

Všech 45 značek kombajnů rozdělených podle kontinentu:

Zemědělská zařízení, tažená a samojezdná

Známé značky zemědělských zařízení v pokrytí Jaltest AGV: Aebi, Agrifac, Amazone, Case IH, Challenger, Energreen, Faresin, Fendt, Holmer, Horsch, John Deere, Krone, Kuhn, Kverneland, Lindner, New Holland, Ploeger, Reform, Strautmann, Trioliet, Vervaet a Vredo.

Všech 62 značek zemědělských zařízení rozdělených podle kontinentu:

Evropská včetně Spojeného království, Turecka a Ruska. Čínská se odděluje od asijské, kam spadá Japonsko, Jižní Korea, Indie a Taiwan. Pod Ostatní jsou výrobci z Austrálie a Afriky a případně značky, jejichž původ se nepodařilo zjistit.

Systémy v mašině

• Pohon: Motor, převodovka a diferenciál.
• Hydraulika: Hydraulické systémy stroje.
• Elektronika: Centrální počítač, elektronické moduly, brána a přístrojová deska.
• Komfort a karoserie: Klimatizace, osvětlení, audio a blokáda zažehnutí.
• Brzdový systém: Pomocné brzdové systémy.

Co s ní můžete dělat

Pomocí modulu AGV čtete řídící jednotky stroje, sledujete naměřené hodnoty v reálném čase a ovládáte součásti. Součástí je také příručka se diagnostickými schématy, elektrickými schématy a údaji o údržbě pro systém, na kterém pracujete.

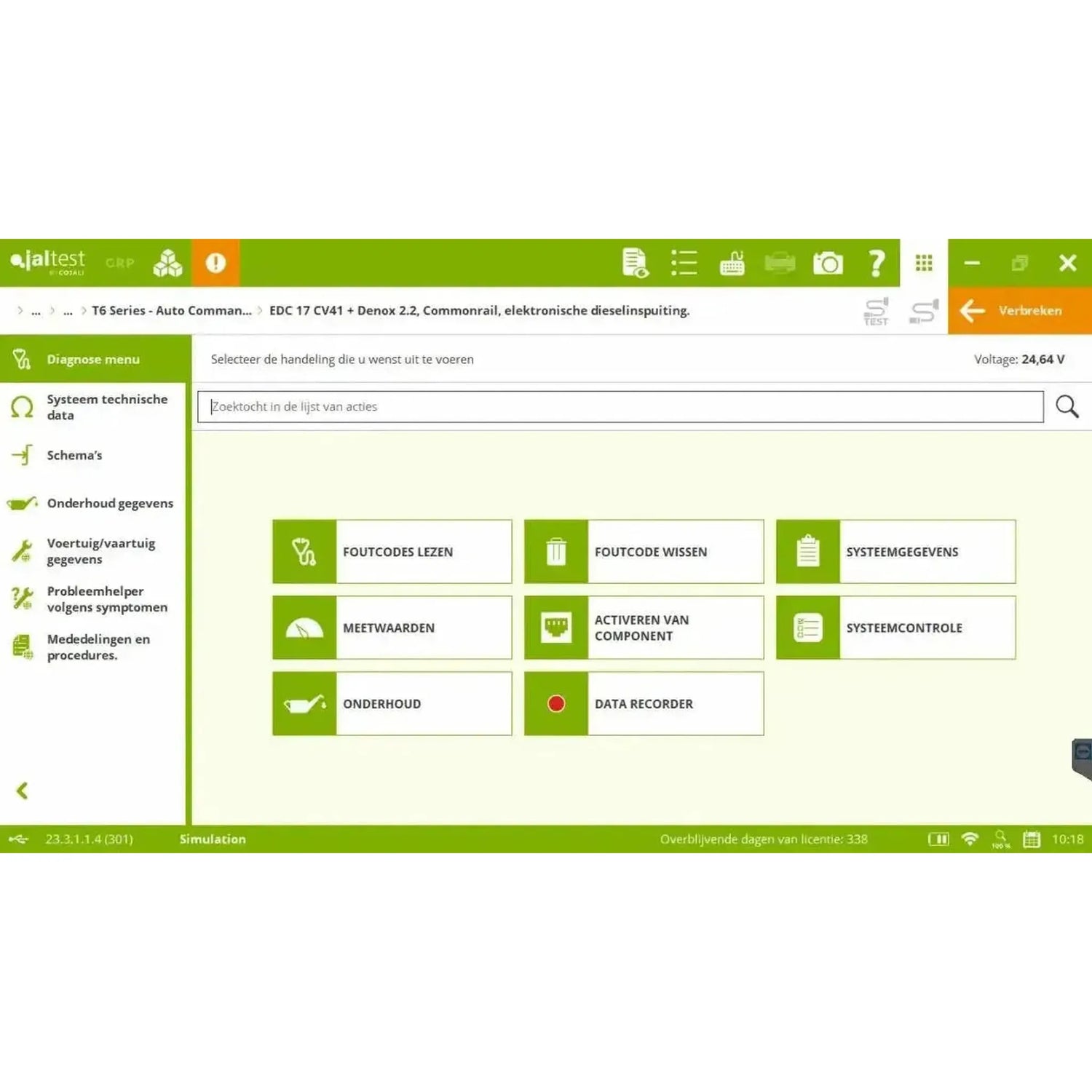

Diagnostika a údržba

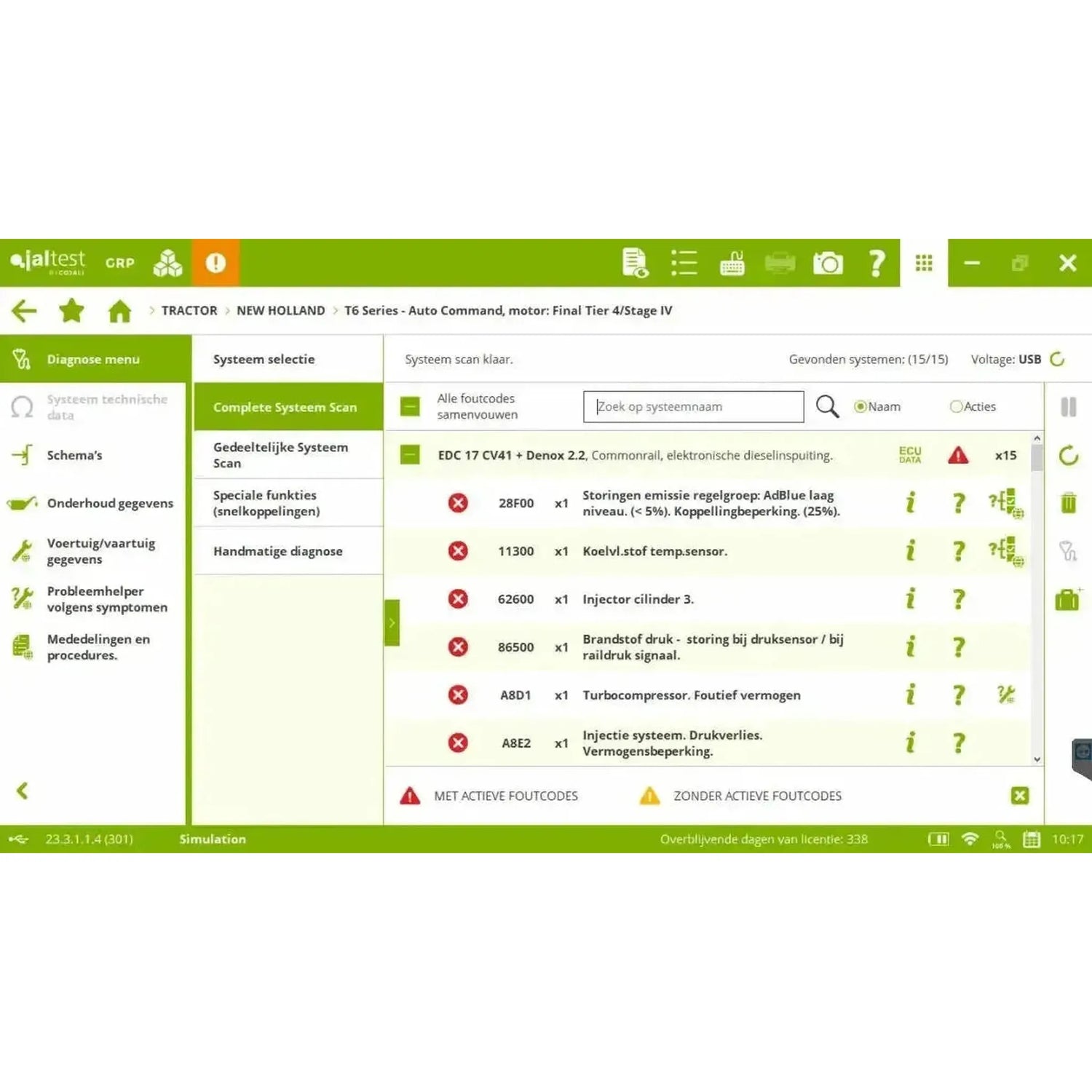

• Čtení chybových kódů: Paměť chyb řídící jednotky s diagnostickým schématem pro každý chybový kód.
• Hodnoty měření: Hodnoty připojených senzorů sledované v reálném čase.

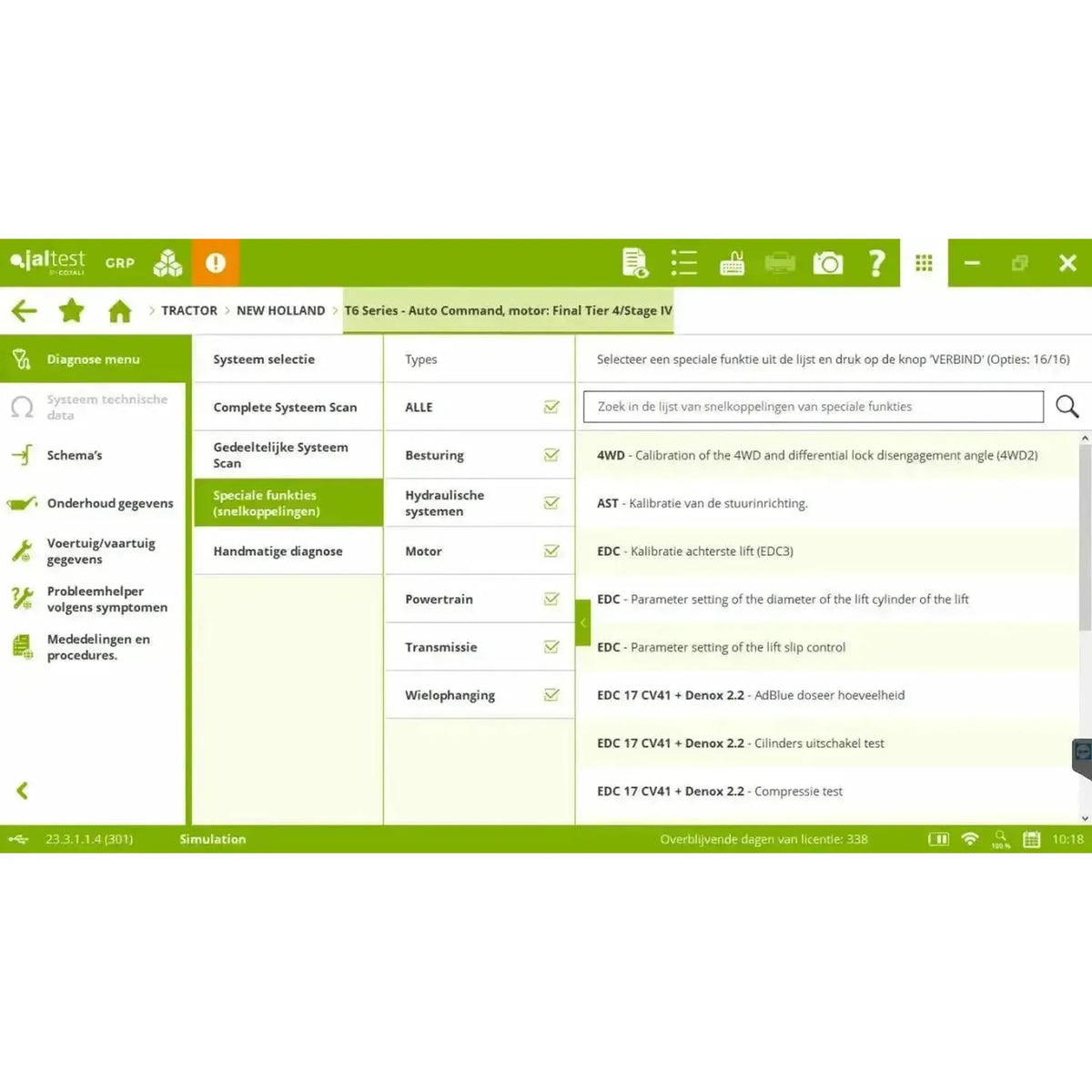

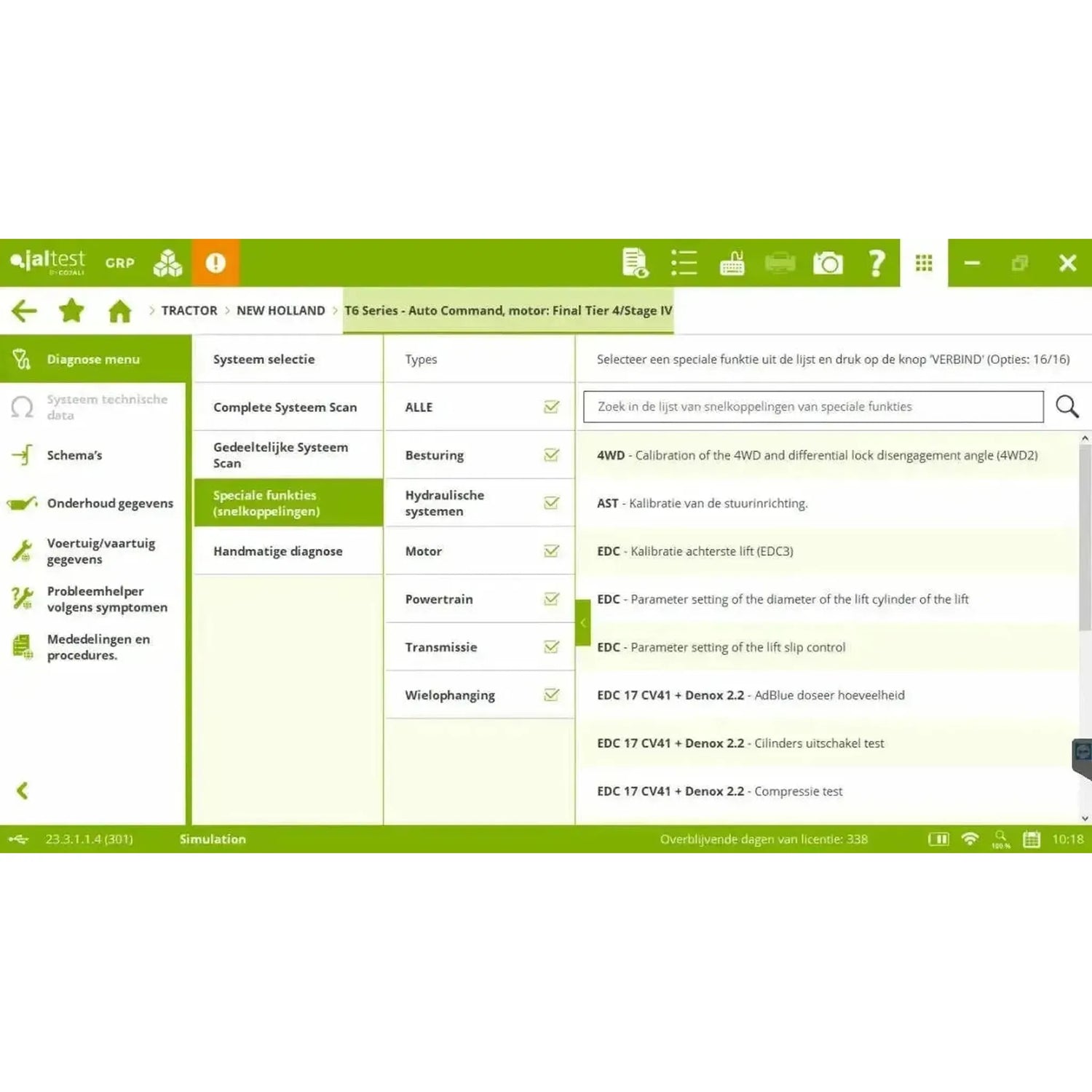

• Řízení součástí: Například zapnutí ventilátoru, vypnutí válců, provedení testu komprese a kontrola funkce mechanismů.
• Údaje ECU: Sériové číslo, verze softwaru a další údaje řídící jednotky.
• Parametry a kalibrace: Konfigurace řídicích jednotek a seřizování systémů.
• Servisní čítače: Resetování po servisní prohlídce.

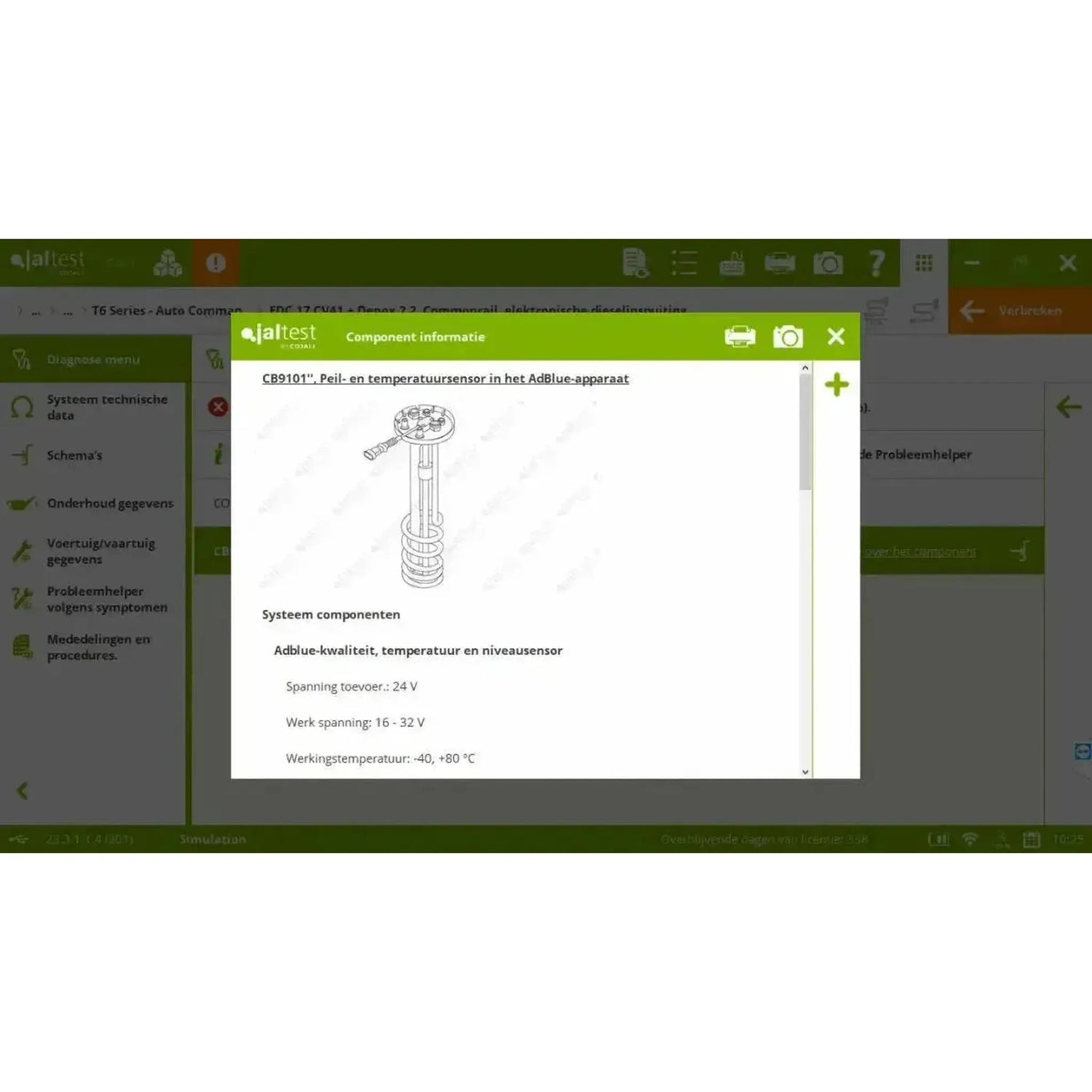

Technické informace v balení

• Vyhledávač chyb: Podle kódu chyby a podle příznaku.

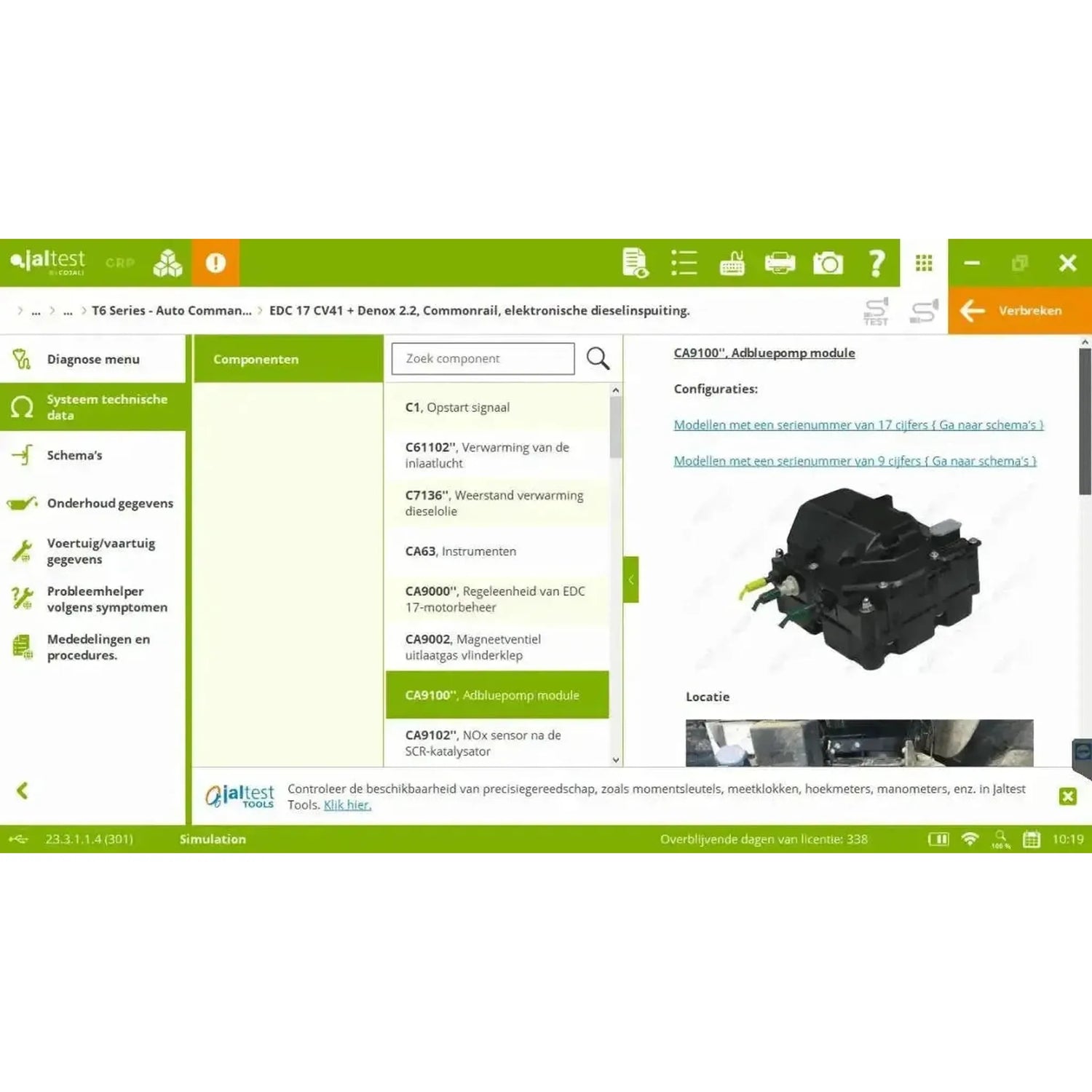

• Technické údaje: Systému a mašiny.

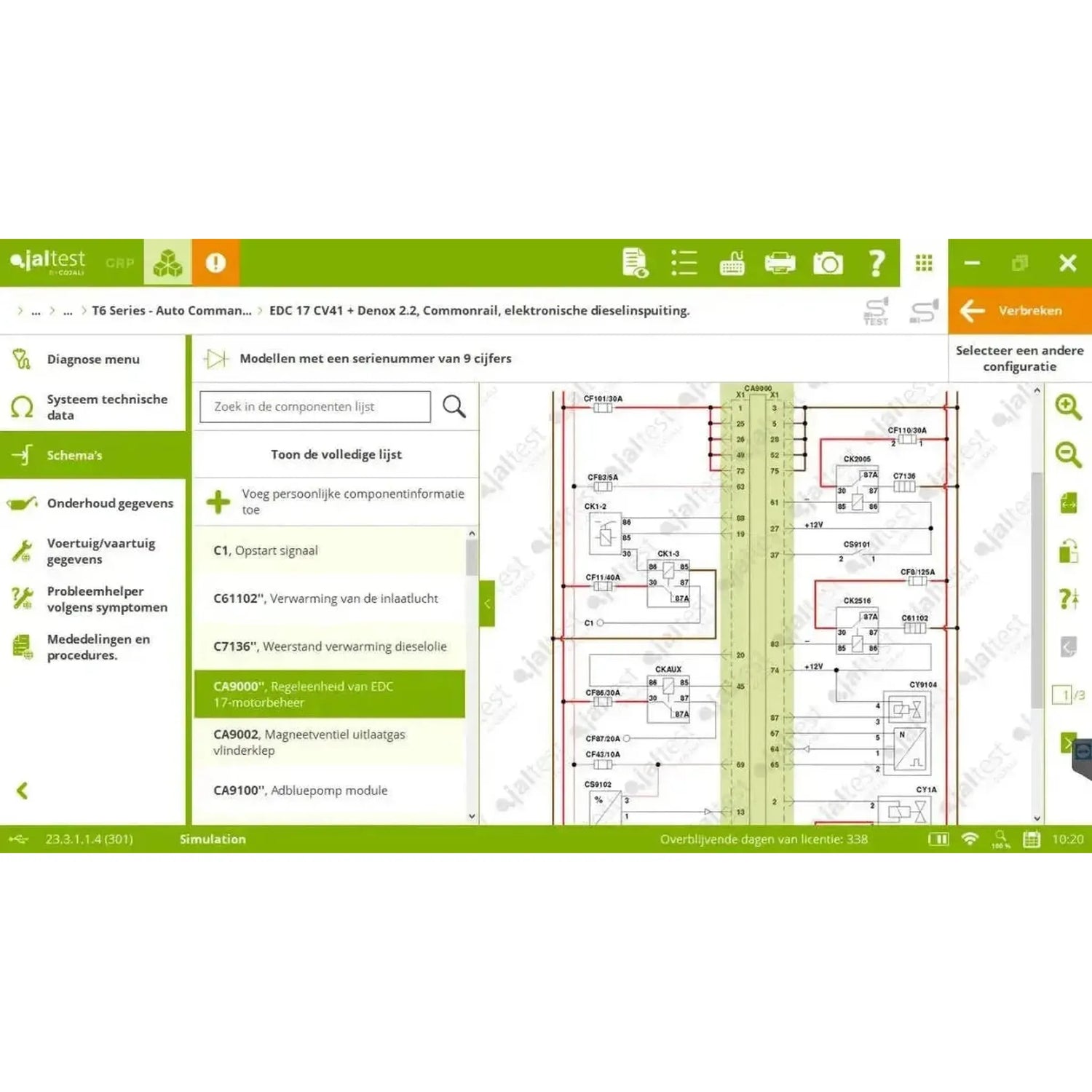

• Schémata: Elektrická schémata pro systém.
• Údaje o údržbě: Údaje o údržbě mašiny.
• Procedury: Postupy uvolnění a pracovní postupy.
• Ruční diagnostika: Hledání bez hlášení samotného systému.

Rozdíl mezi běžným režimem a expertním režimem

Běžná diagnostika zahrnuje čtení, měření a řízení. V expertním režimu navíc upravujete parametry v řídících jednotkách: kalibraci senzorů a aktuátorů, nastavení provozních parametrů a regeneraci filtru pevných částic. Tento režim je součástí balení.

Kabely a počítač

V kufru je 16-kolíkový OBD kabel pro standardní přípojku. Má-li stroj proprietární konektor, je pro něj samostatný kabel; v zemědělství se nikdy nestala standardizovaná OBD přípojka povinná, takže tyto konektory zůstávají v používání i na nových strojích. Samotný software běží na počítači se systémem Windows.

• Sada zemědělských kabelů (70002003): Kabely pro motory Deutz, Cat a Perkins, Fendt, přepínač skupiny CNH, Deutz-Fahr se značkou Same a Lamborghini, Massey Ferguson, Landini, Kubota a zelenou 9-kolíkovou zástrčkou Deutsch.
• Jednotlivé kabely: Dostupné také jednotlivě, pokud v dílně pracujete pouze s jednou značkou.
• Počítač: Software běží na Windows. Cojali dodává Jaltest Rugged PC a A140 Rugged PAD; oba jsou k dispozici samostatně v naší webové aplikaci.

To, který kabel k vašemu stroji patří, určuje diagnostická přípojka v tom stroji, nikoli značka na kapotě motoru. Ověřte si zástrčku na samotném stroji dříve, než si objednáte: Jedná-li se o 16-kolíkovou přípojku OBD2, postačuje přiložený JDC213.9; jedná-li se o proprietární konektor, odpovídající kabel najdete v sadě zemědělských kabelů.

Licence a prodloužení

Softwarová licence je platná dvanáct měsíců od aktivace a poté se každoročně obnovuje pomocí licenčního balíčku na upgrade (29764). Pokud je licence aktivní, obdržíte všechny nové softwarové verze a máte přístup k technickým informacím.

• Obnovení: Každoročně pomocí licenčního balíčku na upgrade (29764), vždy na dobu dalších dvanácti měsíců.
• Doba platnosti: Dvanáct měsíců od aktivace.
• Instalace: Nejvýše pět počítačů. Hardware Jaltest je vždy potřebný ke spuštění software.
• Registrace: Při aktivaci, po každé nové verzi software a dále každých šest měsíců.
• Koupi dodatečného modulu: Později zakoupený modul se přizpůsobí vaší běžné licenci; platíte poměrně.
• Prodloužení neuplatnit: Diagnostika bude fungovat na poslední instalované verzi, ale přístup k technickým informacím skončí. Cojali podporuje expirovanou licenci ještě jeden rok.

Volitelná rozšíření

Vedle modulu AGV existují rozšíření, která si objednáte samostatně. Nejsou potřebná pro diagnostiku, ale rozšiřují příručku, podporu nebo nástroje. Níže je uveden přehled toho, co patří do zemědělství.

• Jaltest INFO Web AGV: Stejná příručka prostřednictvím webové platformy, měsíčně nebo ročně.
• Jaltest ATS: Roční přístup k anglické technické helpdesce Cojali. Běží automaticky; zrušit lze písemně třicet dní před datem vypršení.
• Jaltest Central Services: Činnosti, které za vás provádí tým specialistů Cojali, za každou operaci.
• Jaltest ISOBUS: Samostatná produktová řada pro přizpůsobení strojů standardu ISOBUS s vlastním hardwarem (85002007) a licencí (85104010).
• Jaltest nástroje: Například sada na čištění AdBlue pro zemědělství, manipulaci a vnitřní dopravu.

Obsah balení

• 1x rozhraní Jaltest Link V9 (70001015)
• 1x Multipin Kit Jaltest AGV (70002002)
• 1x Jaltest (JDC213.9) | Link V9 26-kolíkový DB26 – 16-kolíkový OBD2 adaptérový kabel | rozhraní
• 1x Jaltest (JDC107.9B) | Link V9 – adaptérový kabel USB-C | rozhraní
• 1x Jaltest (JDC100) | Link V9 26-kolíkový DB26 prodlužovací kabel (100 cm) | rozhraní
• 1x Jaltest (70003015) | Kompaktní tvrdý kufr
• 1x Jaltest (29751) | AGV (zemědělství) | aktivace softwaru
• 1x Jaltest (73501007) | AGV (zemědělství) | softwarová licence
• 1x Jaltest INFO Online AGV (29475)

Technické specifikace
