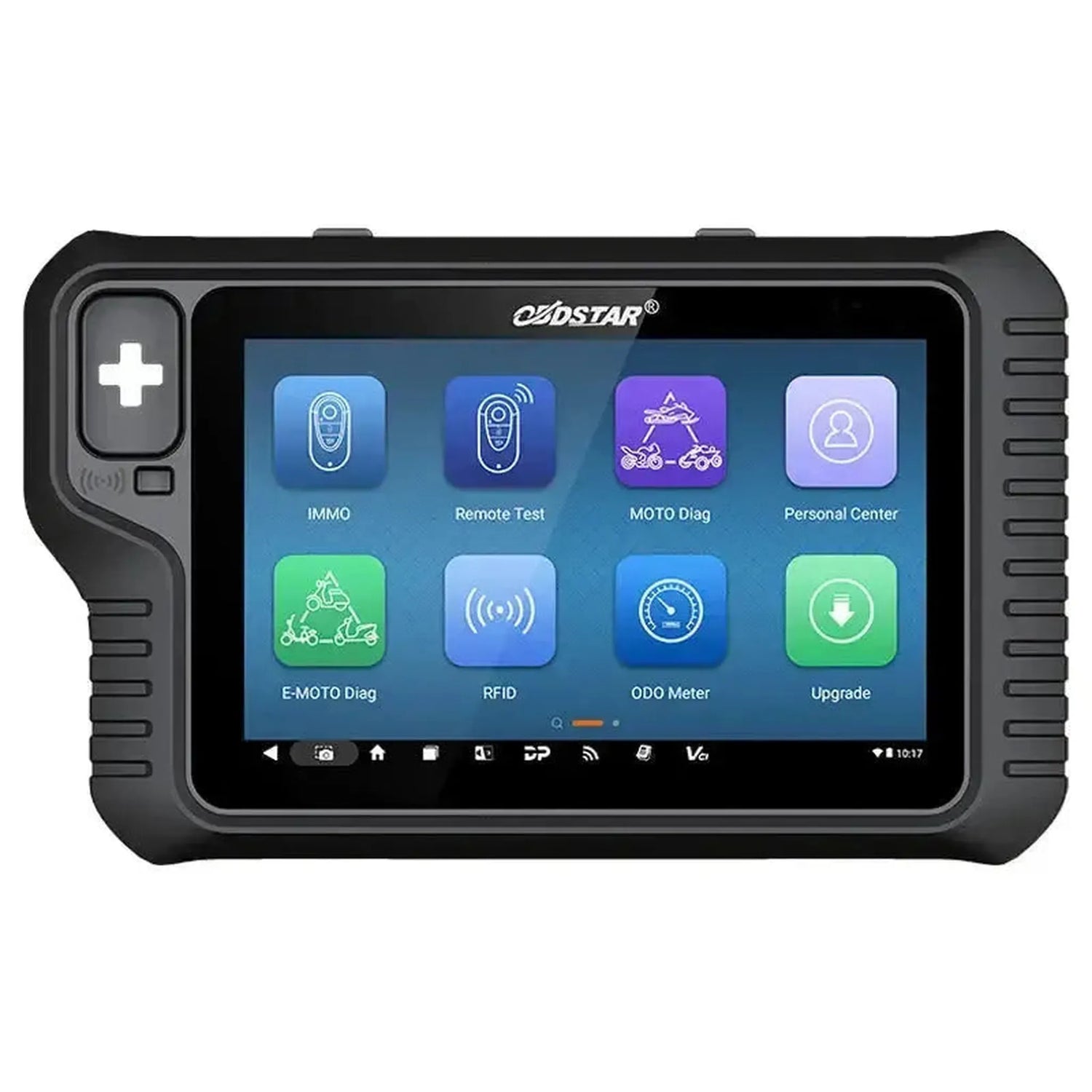

OBDSTAR Motomaster (Full) | Diagnostické zařízení | Motocykl

Diagnostické funkce

Motomaster (Full) nabízí úplné diagnostické funkce pro motocykly, lodní vozidla, elektrická dvoustopá vozidla a související vozidla. Dostupné funkce se mohou lišit podle značky, modelu a roku výroby.

• Čtení kódů: Čtení uložených a aktuálních chybových kódů ze všech dostupných řídících jednotek.
• Mazání kódů: Smazání chybových kódů po provedených opravách nebo údržbě.
• Čtení živých dat: Zobrazení hodnot senzorů a aktuátorů v reálném čase v textové, waveformové nebo přístrojové podobě.
• Akční testy: Řízení aktuátorů a součástí pro kontrolu funkce bez demontáže.
• Funkce nastavení: Úprava parametrů a nastavení v řídicí jednotce.
• Kódování: Kódování modulů po výměně nebo úpravě součástí.
• Záznam a přehrávání dat: Záznam živých dat a jejich přehrávání pro lokalizaci přerušovaných poruch senzorů a součástí.
• Automatické rozpoznávání VIN: Automatická identifikace vozidla prostřednictvím VIN pro rychlý přístup k příslušným diagnostickým funkcím.
• Interaktivní schémata zapojení: Zobrazení elektrických schémat a popisů pro podporu diagnostiky chyb.
• Diagnóza lodních motorů (vodní skútry): Podporuje diagnostiku vodních skútrů značek BRP (Sea-Doo), Honda, Kawasaki a Yamaha.
• Diagnóza elektrických motocyklů: Podporuje diagnostiku elektrických dvoustopých vozidel značek Brose, NIU, Yadea a Zeeho.

Funkce klíčů a EEPROM

Motomaster (Full) je vybavena rozsáhlými funkcemi IMMO a programování klíčů pro motocykly různých značek.

• Programování klíčů (IMMO): Vytváření a programování klíčů pro značky jako BMW, Ducati, Italjet, Peugeot, Piaggio, Triumph, BRP, Harley-Davidson, Indian, Polaris, Honda, Kawasaki, Suzuki, Yamaha, CFMoto, Dayang, Haojue, QJMotor, Souo a Voge.
• Funkce Make Key: Vytváření nových klíčů pro Aprilia, BMW, Ducati, Honda, Kawasaki, Piaggio, Suzuki a Yamaha.
• IMMO na stole: Pro Honda, Suzuki a Yamaha lze programování IMMO na stole provádět s volitelnou sadou P003+.

Funkce servisu a údržby

Motomaster (Full) podporuje více servisních a údržbářských funkcí. Dostupné funkce se mohou lišit podle značky vozidla, modelu a roku výroby.

Motor a pohonný systém

• Reset servisu oleje: Resetování indikátoru údržby po výměně oleje.
• Regenerace částicového filtru: Ruční spuštění regeneračního postupu částicového filtru.
• Reset senzoru polohy škrticího ventilu: Naučení základní polohy škrticího ventilu po čištění nebo výměně.
• Reset poměru vzduch-palivo: Resetování parametrů poměru A/F v řídicí jednotce motoru.
• Kódování vstřikovačů: Kódování vstřikovačů po výměně pro správnou charakteristiku vstřikování.
• Nastavení CO: Úprava hodnoty CO pro regulaci emisí výfukových plynů.
• Reset parametrů samoučení: Vymazání naučených hodnot v řídicí jednotce motoru.
• Reset ECU: Resetování řídicí jednotky motoru na základní nastavení.

Převodovka a pohon

• Reset hodnot adaptace převodovky: Vymazání naučených vzorů řazení převodovky.

Brzdové a stabilitační systémy

• Odvzdušnění ABS brzdového systému: Automatizovaný postup odvzdušnění ABS systému.
• Servis elektronické parkovací brzdy: Otevření a reset elektronické parkovací brzdy na údržbu.

Řízení a podvozek

• Kalibrace senzoru úhlu natočení volantu: Kalibrace senzoru úhlu natočení volantu po regulaci nebo výměně.
• Kalibrace pružení: Kalibrace elektronicky řízeného suspenzního systému.
• Reset senzoru tlaku v pneumatikách: Naučení a reset TPMS senzorů.

Elektrické a bezpečnostní systémy

• Registrace baterie: Registrace nové baterie v energetickém hospodářství vozidla.
• Programování klíče: Vytvoření a programování nových klíčů prostřednictvím funkce IMMO.

Další servisní a údržbové funkce

• Kalibrace tachometru: Rekalibraci přístrojové desky pro úpravu najetých kilometrů při výměně přístrojové desky.

Speciální funkce a možnosti

Kromě diagnostiky a servisu má Motomaster (Full) další funkce, které podporují práci v dílně.

• ECU Flasher: Programování a flashování řídicích jednotek motoru u značek Aprilia, BRP, CFMoto, Derbi, Gilera, Italjet, KTM, Moto Guzzi, Peugeot, Piaggio, QJBenelli, Royal Enfield a Vespa.
• Cluster Recalibration (Odo Meter): Rekalibrace tachometru přes OBD nebo BENCH pro Aprilia, BRP, Ducati a KTM.
• Cluster Recalibration by Dump: Rekalibrace přístrojových desek prostřednictvím výpisu pro Aprilia, Benelli, BMW, Cagiva, Ducati, Generic, KTM, MV Agusta, Peugeot, Piaggio, Triumph, Buell, Harley-Davidson, Honda, Kawasaki, Suzuki, Yamaha, Haojue a Kymco.
• OTA aktualizace: Bezdrátové aktualizace softwaru jedním kliknutím přes internet.
• Snímek obrazovky: Záznam obrazovky během diagnostických prací.
• Bezdrátové vysílání obrazovky: Bezdrátové přenosy obrazovky na externí displej.
• Vzdálená asistence: Vzdálená podpora od technického týmu OBDSTAR prostřednictvím funkce vzdálené asistence jedním kliknutím.
• Mobilní aplikace OBDSTAR: Integrace s místem diagnostického připojení (DLC), vyhledáváním flash kódů, technickými bulletiny a manuálním resetem kontrolky údržby.

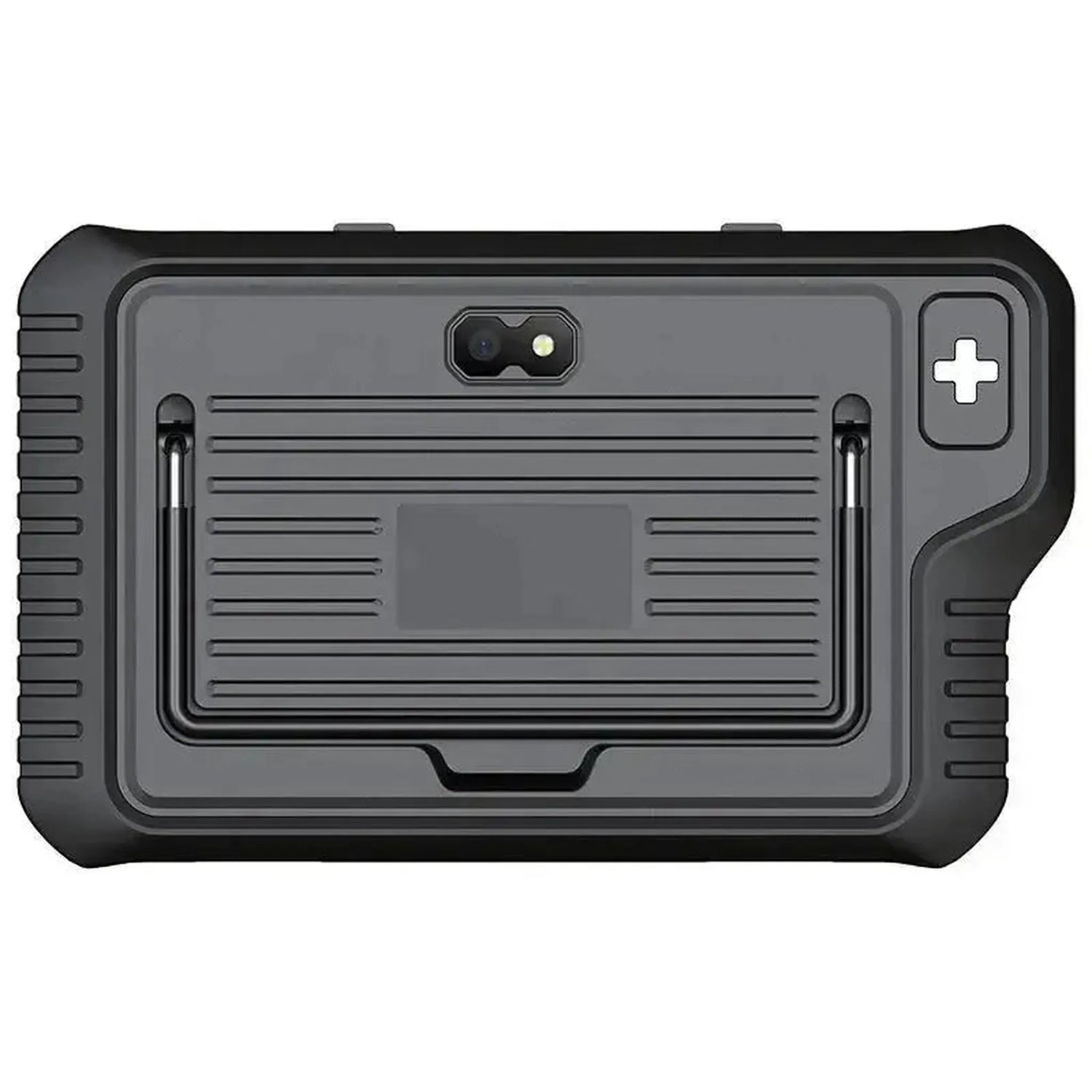

• Vestavěná kamera 800W se zadním pohledem: Autofokusová kamera pro dokumentaci nebo lokalizaci chyb.
• Vestavěné RFID: RFID funkcionalita pro rozpoznání klíčů a součástí.

Podporované značky vozidel

Motomaster (Full) pokrývá motocykly, skútry, sněhové skútry, ATV, UTV, elektrická dvoustopá a vodní skútry z následujících regionů.

• Evropa: Adiva, AJP, Aprilia, Benelli, Betamotor, BMW, Brixton, Brose, Brough Superior, Derbi, Ducati, Fantic Motor, FB Mondial, GasGas, GG Technik, Gilera, Goes, HM, Husaberg, Husqvarna, Italjet, KSR Moto, KTM, KVN Motors, Lambretta, Macbor, Malaguti, Mash, MBK, MGK HM, MH, Minsk, Moto Guzzi, Moto Morini, Mutt Motorcycles, MV Agusta, NOX, Orcal, Overbikes, Peugeot, Piaggio, Qooder, Quadix, Quadro, RBS, Rieju, Royal Alloy, Sherco, Stels, SWM, Triumph, Ural, Vent, Verve Moto, Vespa, Wottan
• Asie: Aeon, Bajaj, Daelim Motor, Hartford, Held, Honda, Hyosung, Kawasaki, Kymco, PGO, Royal Enfield, Suzuki, Sym, TGB, TVS, Yamaha
• Amerika: Acellera, Arctic Cat, BRP, Buell, Coleman, CSC Motorcycles, Dafra, Harley-Davidson, Indian, Keller, Polaris, Victory
• Čína: Ariic, Baodiao, Benda, CFMoto, CQZongshen, Cyclone, Dayang, Dayun, Dongfang, FYM, Gaokin, Geely Motor, Generic, Geon, Guowei, Haojiang, Haojue, Hisun, Jincheng, JNQQSuzuki, Keeway, KL, Kove, Lifan, Linhai, Loncin, Longjia, QJBeneilli, QJMotor, Regal Raptor, Riya, Shineray, Sinnis, Taro, Tianma, TRMotor, Voge, WYHonda, XDZHonda, Zontes

Volitelné doplňky a rozšíření

Pro Motomaster (Full) je k dispozici rozsáhlá řada volitelných diagnostických adaptérů a programovacích sad pro připojení ke specifickým zástrčkám vozidel jednotlivých značek.

Hardwarové moduly a příslušenství

• EM001 NIU diagnostický adaptér: Diagnostický adaptér pro připojení diagnóstického přístroje ke specifické zástrčce na elektrických skútrech NIU.
• M002B MV Agusta napájecí kabel: Specifický napájecí kabel pro napájení diagnostického přístroje prostřednictvím motocyklu MV Agusta.
• M007 Betamotor diagnostický adaptér: Diagnostický adaptér pro připojení diagnóstického přístroje ke specifické zástrčce na motocyklech Betamotor.
• M008 Kawasaki diagnostický adaptér: Diagnostický adaptér pro připojení diagnóstického přístroje ke specifické 4-kolíkové zástrčce na motocyklech Kawasaki.
• M009 Kawasaki diagnostický adaptér: Diagnostický adaptér pro připojení diagnóstického přístroje ke specifické 4-kolíkové zástrčce na motocyklech Kawasaki.
• M010 adaptér pro diagnostiku Moto Morini: Adaptér pro diagnostiku sloužící k připojení diagnostického zařízení ke specifickému konektoru na motocyklech Moto Morini.
• M011 adaptér pro diagnostiku Kawasaki: Adaptér pro diagnostiku sloužící k připojení diagnostického zařízení na specifický 6-kolíkový konektor motocyklů Kawasaki.
• M013 adaptér pro diagnostiku Lifan/Suzuki: Adaptér pro diagnostiku sloužící k připojení diagnostického zařízení ke specifickému konektoru na motocyklech Lifan a Suzuki.
• M014 adaptér pro diagnostiku Suzuki: Adaptér pro diagnostiku sloužící k připojení diagnostického zařízení na specifický 4-kolíkový konektor motocyklů Suzuki.
• M020 adaptér pro diagnostiku Aeon/Benelli/DSK: Adaptér pro diagnostiku sloužící k připojení diagnostického zařízení ke specifickému konektoru na motocyklech Aeon, Benelli a DSK.
• M022A adaptér pro diagnostiku Benelli/DSK: Adaptér pro diagnostiku sloužící k připojení diagnostického zařízení na specifický 6-kolíkový konektor motocyklů Benelli a DSK.
• M023 adaptér pro diagnostiku Suzuki: Adaptér pro diagnostiku sloužící k připojení diagnostického zařízení na specifický 6-kolíkový konektor motocyklů Suzuki.
• M024 adaptér pro diagnostiku SYM: Adaptér pro diagnostiku sloužící k připojení diagnostického zařízení ke specifickému konektoru na motocyklech SYM.
• M025 adaptér pro diagnostiku OBD: Univerzální adaptér pro diagnostiku motocyklů vybavených standardním 6-kolíkovým konektorem Euro5 OBD.
• M028 adaptér pro diagnostiku PGO: Adaptér pro diagnostiku sloužící k připojení diagnostického zařízení ke specifickému konektoru na motocyklech PGO.
• M029 adaptér pro diagnostiku Yamaha: Adaptér pro diagnostiku sloužící k připojení diagnostického zařízení na specifický 3-kolíkový konektor motocyklů Yamaha.
• M030 adaptér pro diagnostiku Hartford: Adaptér pro diagnostiku sloužící k připojení diagnostického zařízení ke specifickému konektoru na motocyklech Hartford.
• M038 adaptér pro diagnostiku MV Agusta: Adaptér pro diagnostiku sloužící k připojení diagnostického zařízení ke specifickému konektoru na motocyklech MV Agusta.
• M039 adaptér pro diagnostiku Kawasaki: Sada adaptéru pro diagnostiku sloužící k připojení na dva různé typy diagnostických konektorů motocyklů Kawasaki.
• M045 adaptér pro diagnostiku Shineray: Adaptér pro diagnostiku sloužící k připojení diagnostického zařízení ke specifickému konektoru na motocyklech Shineray.
• M046 adaptér pro diagnostiku ABS Benelli: Adaptér pro diagnostiku umožňující čtení systému ABS na kompatibilních motocyklech Benelli.
• M047 adaptér pro diagnostiku Vespa: Adaptér pro diagnostiku sloužící k připojení diagnostického zařízení ke specifickému konektoru na skútrech Vespa.
• M048 adaptér pro diagnostiku Aprilia: Adaptér pro diagnostiku sloužící k připojení diagnostického zařízení ke specifickému konektoru na motocyklech Aprilia.
• M052 adaptér pro diagnostiku Royal Enfield: Adaptér pro diagnostiku sloužící k připojení diagnostického zařízení na specifický 6-kolíkový konektor motocyklů Royal Enfield.
• M053 IMMO adaptér Honda: Adaptér pro programování klíčů a funkce přerušení startéru na kompatibilních motocyklech Honda.
• M054 IMMO adaptér Suzuki/Yamaha: Adaptér pro programování klíčů a funkce přerušení startéru na kompatibilních motocyklech Suzuki a Yamaha.
• M055 adaptér pro diagnostiku Honda: Adaptér pro diagnostiku sloužící k připojení diagnostického zařízení na specifický konektor motocyklů Honda.
• M056 adaptér pro diagnostiku Kymco: Adaptér pro diagnostiku sloužící k připojení diagnostického zařízení ke specifickému konektoru na motocyklech Kymco.
• M061 adaptér pro diagnostiku Yamaha: Adaptér pro diagnostiku sloužící k připojení diagnostického zařízení na specifický 4-kolíkový konektor motocyklů Yamaha.
• MP001 sada pro programování ECU/EEPROM: Rozšířená sada pro programování umožňující čtení, zápis a klonování dat z paměťových čipů ECU, MCU a EEPROM.
• N001 převodník (ROJO/AVIC EFI): Specifický převodník pro diagnostiku vstřikovacích systémů ROJO a AVIC EFI na kompatibilních motocyklech.
• N052 adaptér pro diagnostiku Royal Enfield: Adaptér pro diagnostiku sloužící k připojení diagnostického zařízení na specifický 4-kolíkový konektor motocyklů Royal Enfield.

Informace o licenci

Motomaster (Full) je dodáván se softwarovou licencí, která poskytuje přístup ke všem nainstalovaným funkcím diagnostiky, IMMO, ECU Flasher a Cluster Recalibration. Aktualizace jsou k dispozici bezdrátově prostřednictvím OTA (Over-The-Air).

• Licenční období: Licence je platná 1 rok od zakoupení a během tohoto období poskytuje přístup k aktualizacím softwaru pro Motomaster (Full).
• Aktualizace softwaru: Aktualizace přidávají podporu nových modelů vozidel, rozšiřují diagnostické funkce, přidávají podporu novějších protokolů a obsahují opravy chyb. Aktualizace jsou k dispozici prostřednictvím instalace OTA jedním kliknutím.
• Rozšířené funkce: Aktivní licence je vyžadována pro přístup k ECU Flasher, programování IMMO, Cluster Recalibration, vzdálené asistenci a integraci mobilní aplikace OBDSTAR.
• Po vypršení licence: Zařízení bude nadále fungovat s poslední nainstalovanou verzí softwaru. Pro nové modely vozidel a další aktualizace je vyžadováno prodloužení licence.

Obsah balení

• 1x diagnostické zařízení OBDSTAR Motomaster (Full)
• 1x nabíječka 12V2A
• 1x hlavní kabel M001
• 1x napájecí kabel M002
• 1x M002A uzemňovací kabel
• 1x M003A multifunkční propojovací vodič
• 1x M004 diagnostický adaptér (Aprilia/Ducati/Honda/KTM/Piaggio/Vespa/Yamaha)
• 1x M005 diagnostický adaptér Kawasaki
• 1x M006 diagnostický adaptér Kawasaki
• 1x M012A diagnostický adaptér Suzuki
• 1x M015A diagnostický adaptér Honda
• 1x M018A diagnostický adaptér Yamaha
• 1x M019 diagnostický adaptér KTM
• 1x M021A diagnostický adaptér (Aeon/Benelli/Benelli DSK/CQ-Zongshen/Lifan/Xinyuan/Wangjiang/Zongshen/Dadi Yingwang/Dayun/Jialing/Jiming/Jiangmen Dazhi/Loncin/QJBenelli/Yongyuan)
• 1x M026 diagnostický adaptér SYM
• 1x M027 diagnostický adaptér Kymco/Kawasaki
• 1x M034 diagnostický adaptér Harley-Davidson
• 1x M037 diagnostický adaptér Ducati
• 1x M040 diagnostický adaptér BMW
• 1x M041 diagnostický adaptér OBD
• 1x M042A diagnostický adaptér Indian/Victory
• 1x M043 diagnostický adaptér BRP
• 1x M061 diagnostický adaptér Yamaha

Technické specifikace
