Topdon Phoenix Smart | Diagnostický přístroj | Auto

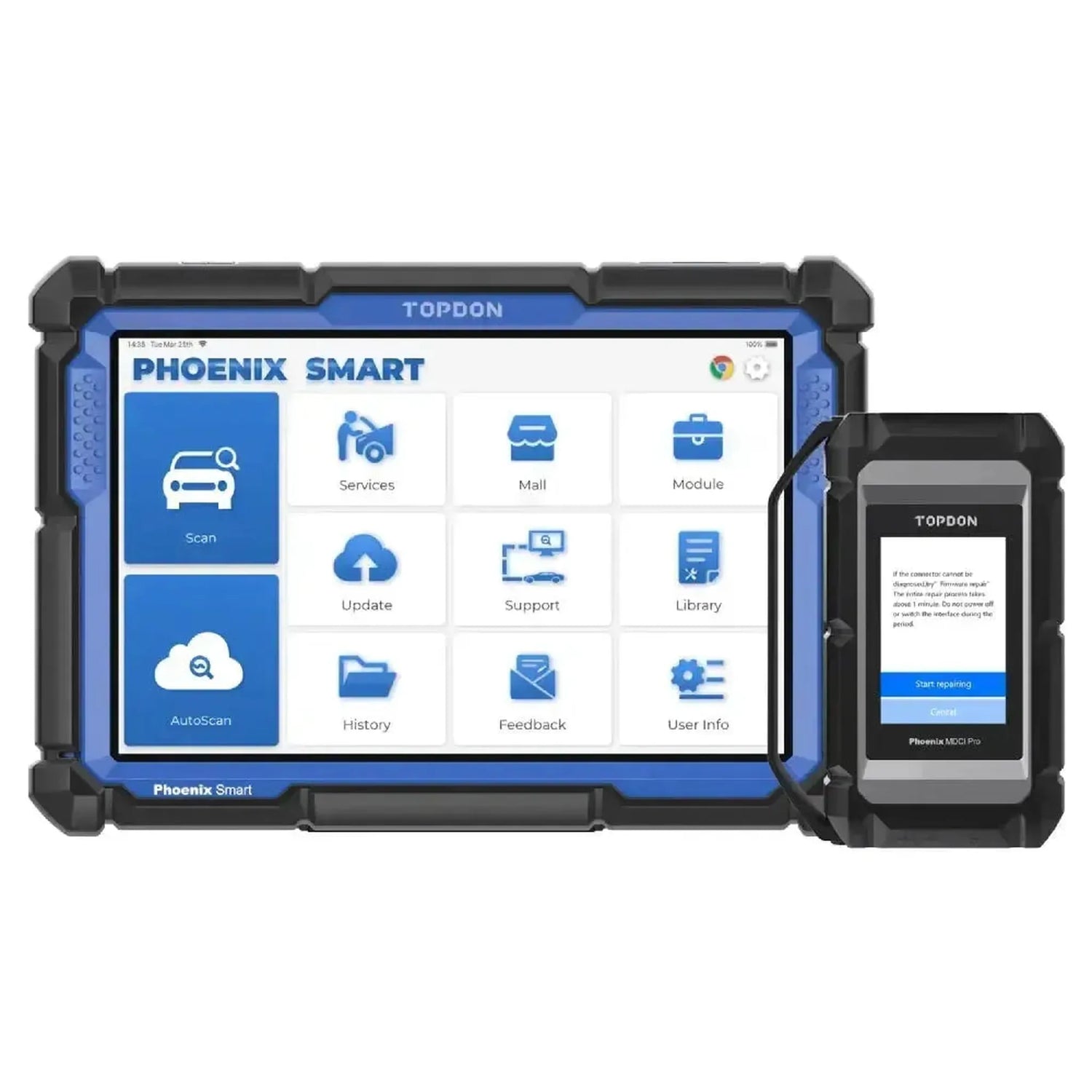

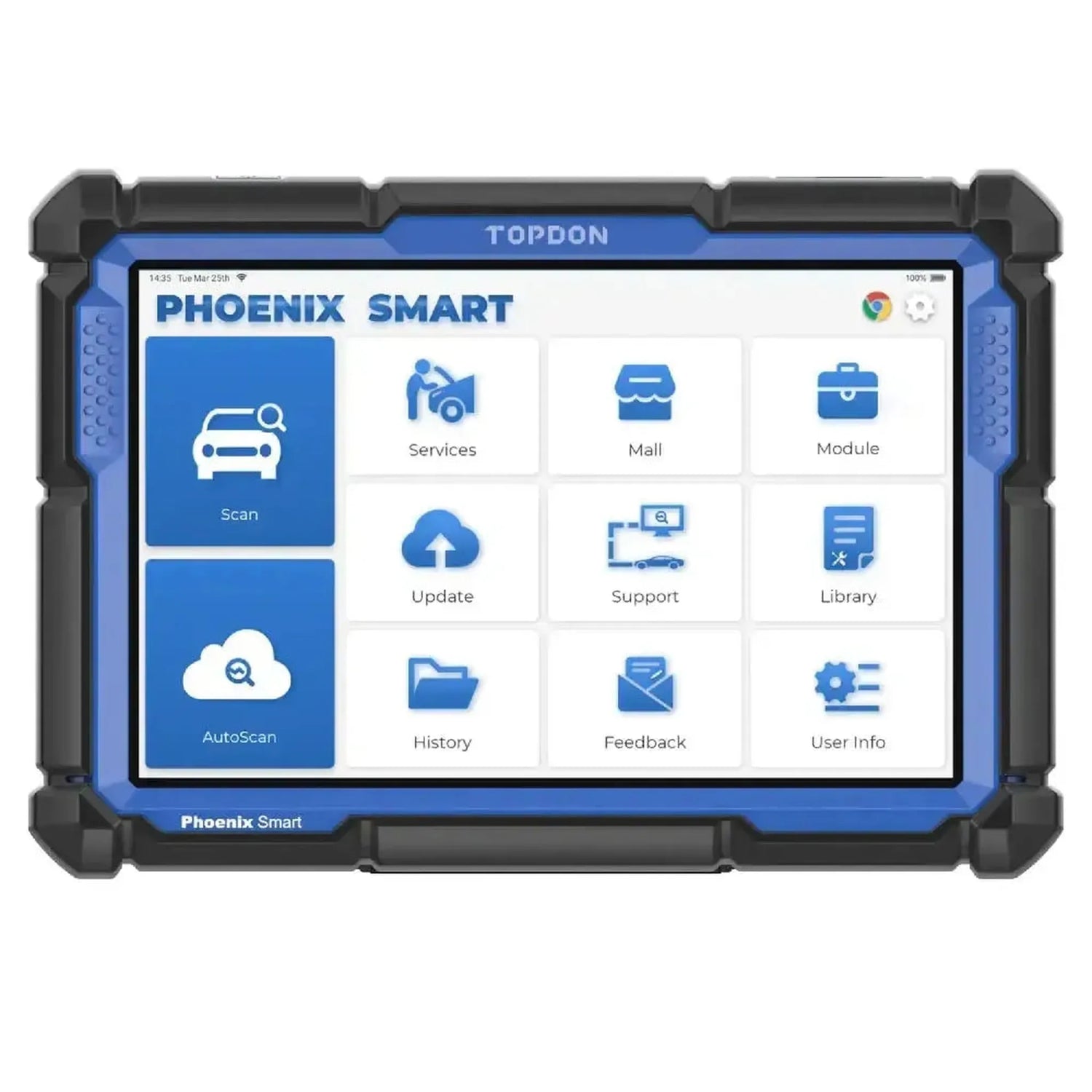

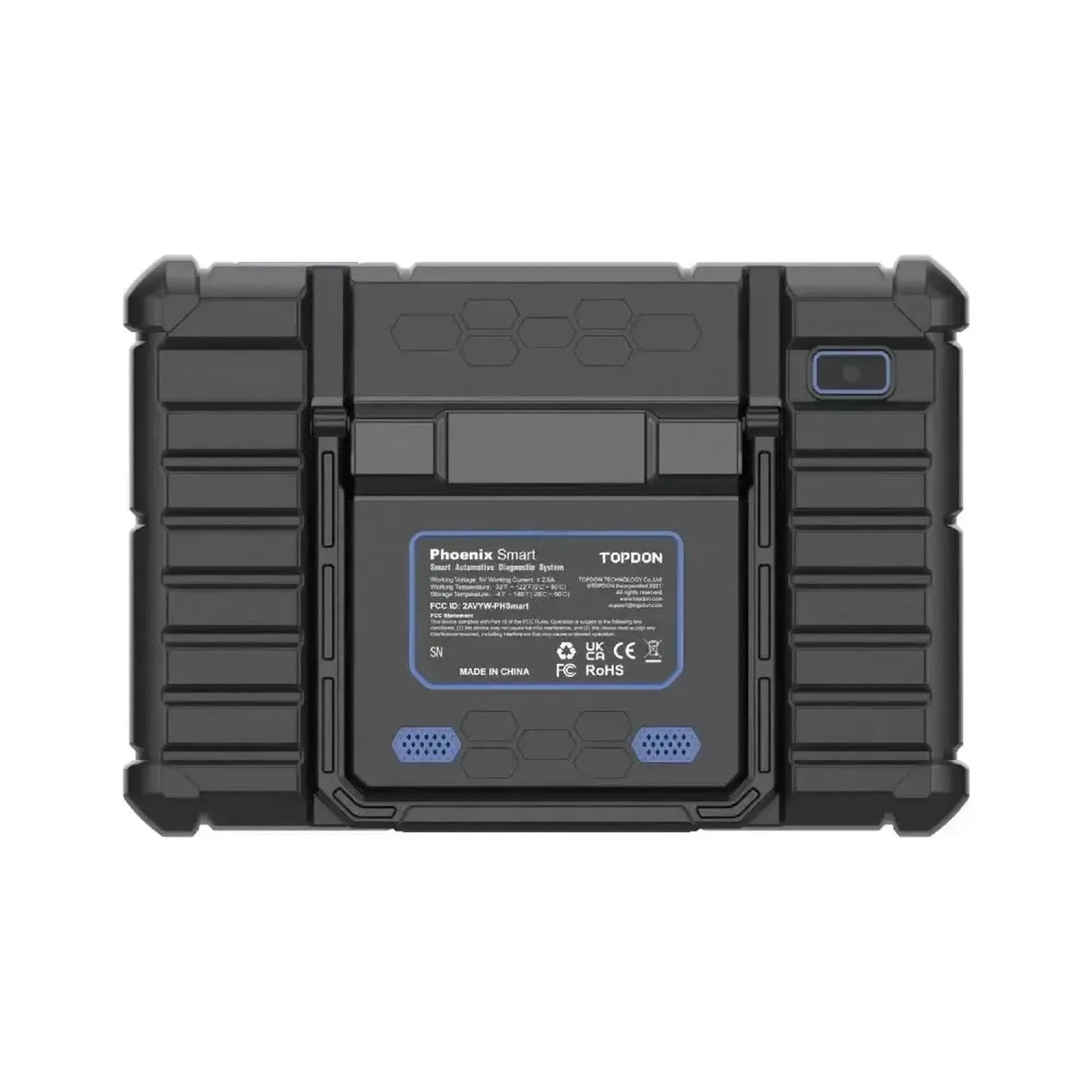

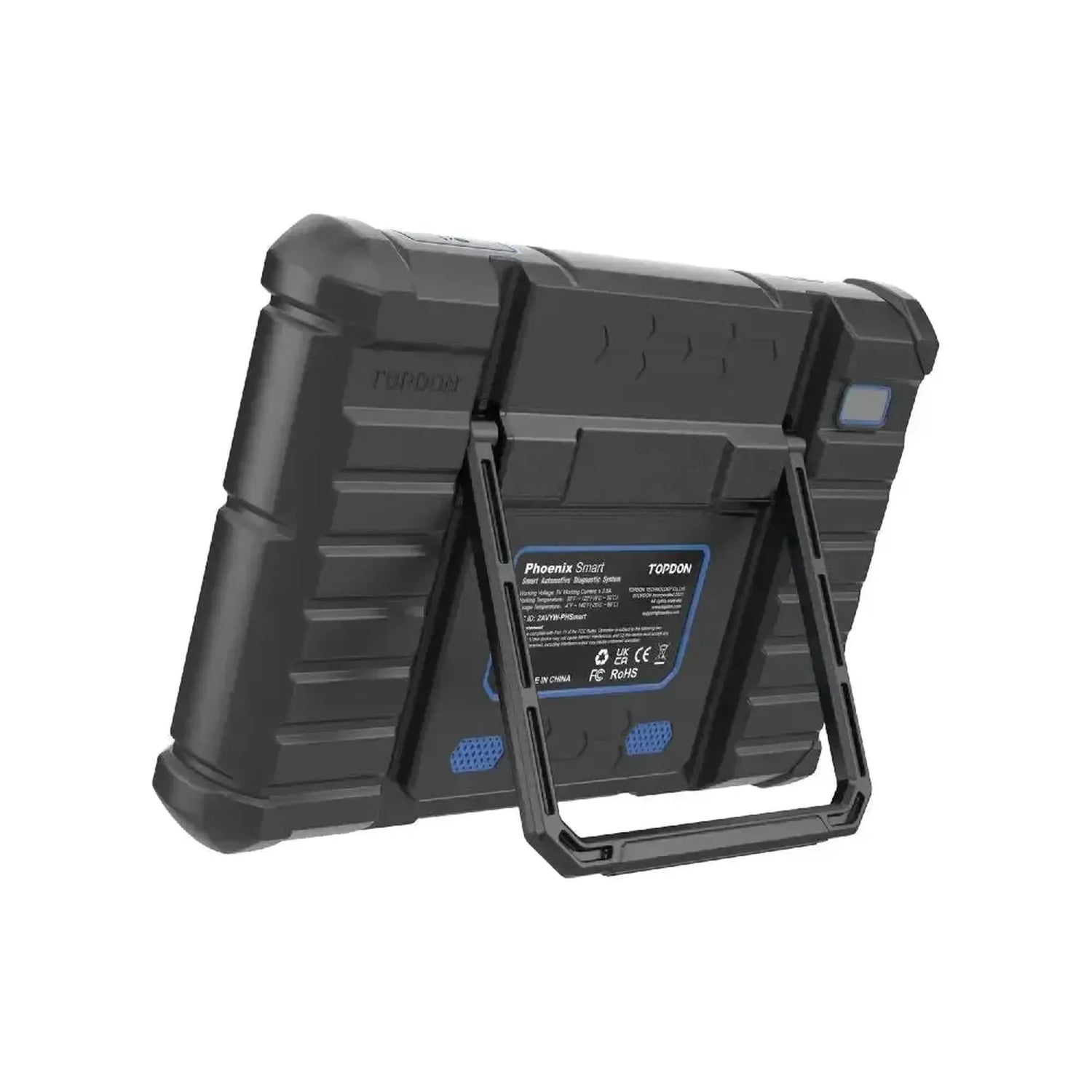

Přístroj Topdon Phoenix Smart je diagnostický přístroj pro osobní i užitkové vozy v podobě 10,1palcového tabletu se systémem Android 10 a oddělenou jednotkou MDCI Pro-VCI. Tato jednotka podporuje J2534, DoIP, CAN FD, D-PDU a RP1210 a připojuje se bezdrátově přes wifi nebo kabelem. Přístroj provádí úplnou diagnostiku systémů na více než 200 značkách vozidel, čte a maže kódy poruch, zobrazuje živá data, obousměrně ovládá prvky a provádí 34 servisních a údržbářských procedur. V ceně je součástí 24měsíční aktualizace.

Vedle diagnostiky přístroj podporuje online kódování a cloudové programování: tovární software je stažen ze serveru a zapsán do řídící jednotky, standardně pro třináct značek: Mercedes-Benz, BMW, Volkswagen, Audi, Skoda, Seat, Porsche, Land Rover, Jaguar, Renault, Nissan, Subaru a Hyundai. Topologická vizualizace zobrazuje všechny řídící jednotky a jejich vzájemné propojení na sběrnicích v jednom schématu včetně stavu poruch jednotlivých modulů. Přístup k chráněným bránám a rozšíření pro těžké nákladní vozy (HD) a elektromobily (EV) je řešen prostřednictvím samostatných licencí.

Diagnostické funkce:

Topdon Phoenix Smart provádí úplnou systémovou diagnostiku všech dostupných elektronických řídících jednotek vozidla. Vedle obecných OBD údajů čte přístroj podle značky také data specifická pro daného výrobce.

• Čtení a mazání kódů poruch: Čte uložené kódy poruch ze všech dostupných řídících jednotek s popisem a stavem jednotlivého kódu. Úplné skenování zobrazí všechny systémy v jedné operaci; mazání lze provádět po modulech nebo pro celé vozidlo.
• Živá data: Zobrazuje aktuální naměřené hodnoty jako text, graf nebo displej. Více parametrů lze sledovat souběžně a nahrávat, čímž se odhalí odchylky, které se objevují pouze pod zátěží nebo při určité teplotě.
• Test aktuátoru: Ovládá prvek přímo z řídící jednotky: čerpadla, ventily, ventilátory, relé a osvětlení. Tímto způsobem lze odlišit, zda je porucha v součásti, elektrickém vedení nebo řízení.
• Topologická vizualizace: Graficky znázorňuje řídící jednotky a sběrnice, na kterých jsou připojeny, včetně komunikačního stavu a počtu kódů poruch u jednotlivých modulů. Vedle schématu lze stejné informace zobrazit také jako seznam.
• Čtení informací ECU: Zobrazuje pro každou řídící jednotku číslo dílu, verzi hardwaru a softwaru a kalibrační údaje potřebné k ověření, zda modul obsahuje správné programování.

Servisní a údržbářské funkce:

Topdon Phoenix Smart podporuje 34 servisních a údržbářských procedur. Dostupné funkce se mohou lišit podle značky, modelu a roku výroby.

Motor a pohonný systém:

• Resetování údržbářského intervalu: Nastaví čítač a servisní upozornění údržbářského intervalu po výměně oleje nebo provedené údržbě.
• Naučení jednotky elektronické škrtící klapky: Naučí řídící jednotce zavřenou a plně otevřenou polohu elektronické škrtící klapky, aby řídící jednotka znovu propojila hodnoty senzoru se skutečnou polohou klapky. Nezbytné po čištění nebo výměně.
• Kódování vstřikovačů: Zapíše kalibrační kód každého vstřikovače do motorové řídící jednotky. Tento kód popisuje odchylku vstřikovače od nominálního výkonu; bez kódování řídící jednotka dávkuje s nesprávnými dobami otevření.
• Naučení senzoru polohy klikového hřídele: Zaznamenává výrobní toleranci klikového kola, aby řídící jednotka mohla rozlišit mezi výrobní odchylkou a skutečným výpadkem zážehu. Nezbytné po výměně motorové řídící jednotky, senzoru polohy klikového hřídele nebo setrvačníku.
• Vyvažování výkonu válců: Měří příspěvek jednotlivých válců k točivému momentu motoru, čímž je lze identifikovat klesající válec bez demontáže.
• Resetování poměru vzduch-palivo: Nastaví naučené korekce paliva zpět na základní hodnotu, poté se řídící jednotka opět učí na základě lambdasignálu.
• Naučení převodovky: Provede proces samoučení automatické převodovky znovu, čímž se obnoví kvalita řazení po údržbě či výměně oleje.
• Nastavení systému start-stop: Zapne nebo vypne automatickou funkci start-stop vozidla.
• Odvzdušnění chladicího systému: Ovládá elektrické čerpadlo chladicí kapaliny, aby vyhnalo vzduch z chladicího okruhu po vypuštění nebo výměně chladicí kapaliny.

Výfukový a emisní systém:

• Regenerace částicového filtru (DPF): Spustí vynucenou regeneraci, při které se teplota výfuku zvýší až do vypálení usazeného sazí, a resetuje zatížení popela a čítač po výměně filtru.
• Benzinový částicový filtr (GPF): Provede stejnou regeneraci pro částicový filtr přímovstřikovacích benzinových motorů a resetuje hodnotu zatížení.
• Resetování AdBlue systému: Resetuje čítače a naučené hodnoty SCR systému po doplnění činidla nebo po výměně dávkovací čerpadla či nádrže.
• Naučení ventilu EGR: Obnoví koncové polohy a naučené hodnoty toku ventilu recirkulace výfukových plynů po čištění nebo výměně.
• Resetování NOx senzoru: Vymaže naučené korekční hodnoty NOx senzoru, aby řídící jednotka nový senzor seřídila od základní hodnoty.

Brzdový systém:

• Elektronická parkovací brzda (EPB): Nastaví písty zadních brzdových třmenů do servisního režimu a zpět, což je nezbytné pro výměnu brzdových destiček nebo kotoučů bez poškození systému.
• Odvzdušnění ABS: Ovládá čerpadlo a ventily v ABS jednotce, aby se vzduch zůstalý v regulační jednotce vyvedl spolu s brzdovou kapalinou.

Řízení a podvozek:

• Kalibrace senzoru úhlu řízení (SAS): Nastavuje přímou polohu volantu jako referenční bod. Bez této kalibrace pracují ESP, asistent jízdních pruhů a řízení s posunutou referenční hodnotou.
• Kalibrace pneumatické pružiny: Nastavuje výšku jízdy a znovu učí senzory výšky po výměně senzoru nebo řídicího modulu pneumatické pružiny.

Bezpečnostní systémy, pneumatiky a asistenční funkce:

• Reset airbagového modulu (SRS): Vymaže údaje o havárii a chybové kódy z řídicí jednotky airbagu poté, co jsou vyměněny napínače bezpečnostních pásů a airbagů.
• Reset kontroly tlaku v pneumatikách (TPMS): Resetuje systém monitorování tlaku v pneumatikách a vypne kontrolku po výměně senzoru, pneumatiky nebo kola.
• Nastavení údajů pneumatik: Znovu zaznamená rozměr namontovaných pneumatik v řídicí jednotce.
• Nastavení imobilizéru (IMMO): Provádí základní operace imobilizéru, jako je přiučení klíče a přizpůsobení řídicí jednotky vozu. Rozsah se liší podle značky; pro práci s klíči a čipy na úrovni komponent je nutná T-Ninja Box.
• Přiučení adaptivního tempomatu: Hlásí vyměněnou nebo opravenou řídicí jednotku adaptivního tempomatu vozidlu. Fyzické vyrovnání radarového senzoru se provádí pomocí samostatného systému ADAS kalibrace.

Karoserie a komfort:

• Nastavení panoramatické střechy: Nastavuje chování panoramatické střechy: uzamykání, automatické zavírání při dešti, paměťové pozice pro posuv a sklon a související práh venkovní teploty.
• Nastavení adaptivních předních světel (AFS): Kalibruje regulaci úrovně a funkci jízdy v zatáčkách u předních světel vzhledem k výšce jízdy.
• Kalibrace ovládání oken: Znovu učí horní a dolní polohu oken a obnovuje tak ochranu proti sevření a komfortní ovládání.
• Přiučení sedadel: Znovu učí sedadla s paměťovou funkcí poté, co je sedadlo nebo modul nastavení vyměněn nebo opraven.
• Reset klimatizačního systému: Znovu učí koncové polohy směšovacích a rozdělovacích ventilů po výměně pozičního motoru nebo ovládacího panelu.

Elektrický systém a údaje vozidla:

• Registrace baterie (BMS): Hlásí výměnu baterie systému nabíjení s typem a kapacitou a resetuje naučené stárnutí. Bez registrace zůstává nabíjecí režim přizpůsoben staré baterii.
• Nastavení tachometru: Zapisuje najeto kilometrů do řídicí jednotky, určeno pro přenesení původního stavu po výměně přístrojové desky.
• Kalibrace úhlu motoru: Zaznamenává úhlovou odchylku mezi polohou naměřenou senzorem polohy rotoru elektromotoru a skutečnou polohou magnetického pole. Bez této korekce řídicí střídač řídí rotační pole s úhlovou chybou, což vede ke ztrátě kroutícího momentu a účinnosti.
• Čtení vysokonapěťové baterie: Čte stav a chybové kódy bateriového balíku hybridních a elektrických vozidel.
• Vypnutí přepravního režimu: Zruší tovární nastavení, které omezuje spotřebu energie během přepravy a skladování a blokuje komfortní funkce.
• Změna jazyka systému: Změní nastavení jazyka centrální ovládací jednotky vozidla.

Speciální funkce a možnosti:

Diagnostické zařízení Topdon Phoenix Smart nabízí dodatečné funkce pro programování a kódování řídicích jednotek a přístup do zabezpečených vozidlových sítí.

Kódování a programování:

• Cloudové programování: Stáhne tovární software pro vybranou řídicí jednotku ze serveru a zapíše jej do vozidla. Dostupné pro třináct značek: Mercedes-Benz, BMW, Volkswagen, Audi, Škoda, Seat, Porsche, Land Rover, Jaguar, Renault, Nissan, Subaru a Hyundai. Vyžaduje internetové připojení.
• Online kódování: Změní kódovací údaje řídicí jednotky přes server výrobce, aby převzatá modulem vybavení vozidla. Dostupné pro Mercedes-Benz (SCN), BMW, Volkswagen, Audi, Škoda, Seat, Porsche a Renault.
• Offline kódování: Provádí kódování s ručně zadanou hodnotou, používáno u modelů, kde kódování nemusí pocházet ze serveru.
• Odemykání skrytých funkcí: Mění tovární nastavení, která jsou z výroby zakázána, jako je zobrazení obrazu během jízdy a chování varovných signálů. Dostupné například pro Mercedes-Benz, BMW, Volkswagen, Audi, Škoda, Seat, Porsche, Jeep, Dodge, Chrysler, Toyota a Honda.

Zabezpečený přístup k síti:

• FCA Secure Gateway: Poskytuje přístup pro zápis do zabezpečené brány Fiat, Chrysler, Jeep, Dodge, Alfa Romeo a Maserati od roku výroby 2017. Vyžaduje samostatnou autorizaci; bez schválení zůstane zařízení omezeno pouze na čtení.
• Renault Secure Gateway: Odemyká zabezpeченý diagnostický port novějších modelů Renault a Dacia. Funkce funguje pouze po dobu trvání období aktualizace zařízení.
• VAG SFD: Poskytuje přístup k řídicím jednotkám Volkswagen, Audi, Škoda a Seat chráněným SFD. Také tato funkce vyžaduje samostatnou autorizaci.
• Nissan Secure Gateway: Odemyká zabezpečený port novějších modelů Nissan, což umožňuje opětovné mazání chybových kódů a obousměrné řízení.

Identifikace vozidla a metody skenování:

• Automatická identifikace vozidla: Zařízení přečte číslo VIN z řídicí jednotky a na základě toho nahraje odpovídající diagnostický software.
• Skenování čísla VIN: Čárový kód čísla VIN se přečte fotoaparátem tabletu. Pokud to nepůjde, lze číslo zadat ručně.
• Rychlé skenování: Poskytuje rychlý přehled stavu vozidla s přítomným systémy a místy, kde se nacházejí chybové kódy.
• Úplné skenování systému: Projde každý systém vozidla jednotlivě pro úplný přehled.
• Cílené skenování: Osloví jednu ručně vybranou řídicí jednotku, určeno pro situace, kdy je potíž již zúžena na jeden systém.
• Deset režimů OBD: K dispozici je kompletní sada funkcí pro diagnostiku emisí včetně uložených a pamětových kódů poruch, měřených hodnot, testů kyslíkového senzoru a kontroly připravenosti emissního systému.

Měření a záznam:

• Snímek při poruše: Měřené hodnoty, které byly platné v okamžiku uložení kódu poruch, zůstávají zachovány pro pozdější vyhodnocení.
• Zobrazení třemi způsoby: Měřené hodnoty lze číst jako číselné hodnoty, jako graf v průběhu času nebo kombinovaně v jednom okně.
• Záznam a uložení: Sérii měřených hodnot lze zaznamenat během testovací jízdy a uložit jako referenční soubor.
• Porovnání s referencí: Aktuální měření lze porovnat s dříve uloženým záznamem, aby byly viditelné odchylky od správně fungujícího vozidla.
• Snímek obrazovky a tisk: Obsah obrazovky lze zachytit jako video nebo obrázek a uložit společně s údaji relace.

Zprávy a správa servisu:

• Diagnostická zpráva: Výsledek relace se zaznamenává do zprávy obsahující údaje vozidla, nalezené kódy poruch a provedené činnosti. Zprávu lze uložit a sdílet.
• Údaje servisu: Údaje o provozu se zahrnou do zprávy, aby fungovala jako vlastní dokument pro zákazníka.
• Správa zákazníků: Údaje o zákaznících a vozidlech se uchovávají spolu s provedenými diagnostickými relacemi.
• Historie: Pro každé vozidlo se uchovávají předchozí relace spolu s příslušnými zprávami, nahrávkami měřených hodnot a snímky obrazovky.

Podpora a reference:

• Vzdálená pomoc: Technik se může vzdáleně podívat na přístroj; k tomu se předá číslo přístroje.
• Zpětná vazba výrobci: Poslední dvacet testovacích zpráv lze poslat v případě, že vozidlo není správně rozpoznáno nebo funkce nefunguje.
• Knihovna kódů poruch: Řešit lze vyhledávání OBD kódů poruch bez připojení vozidla.
• Seznam pokrytí: Pro každou značku a model lze předem zkontrolovat, které systémy a funkce jsou dostupné.
• Instruktážní materiály: Video ukázky demonstruují, jak určitá funkce pracuje na konkrétním modelu.

Správa přístroje:

• Aktualizace v jednom kroku: Vybraný software vozidla a aplikace se aktualizují najednou přímo na tabletu.

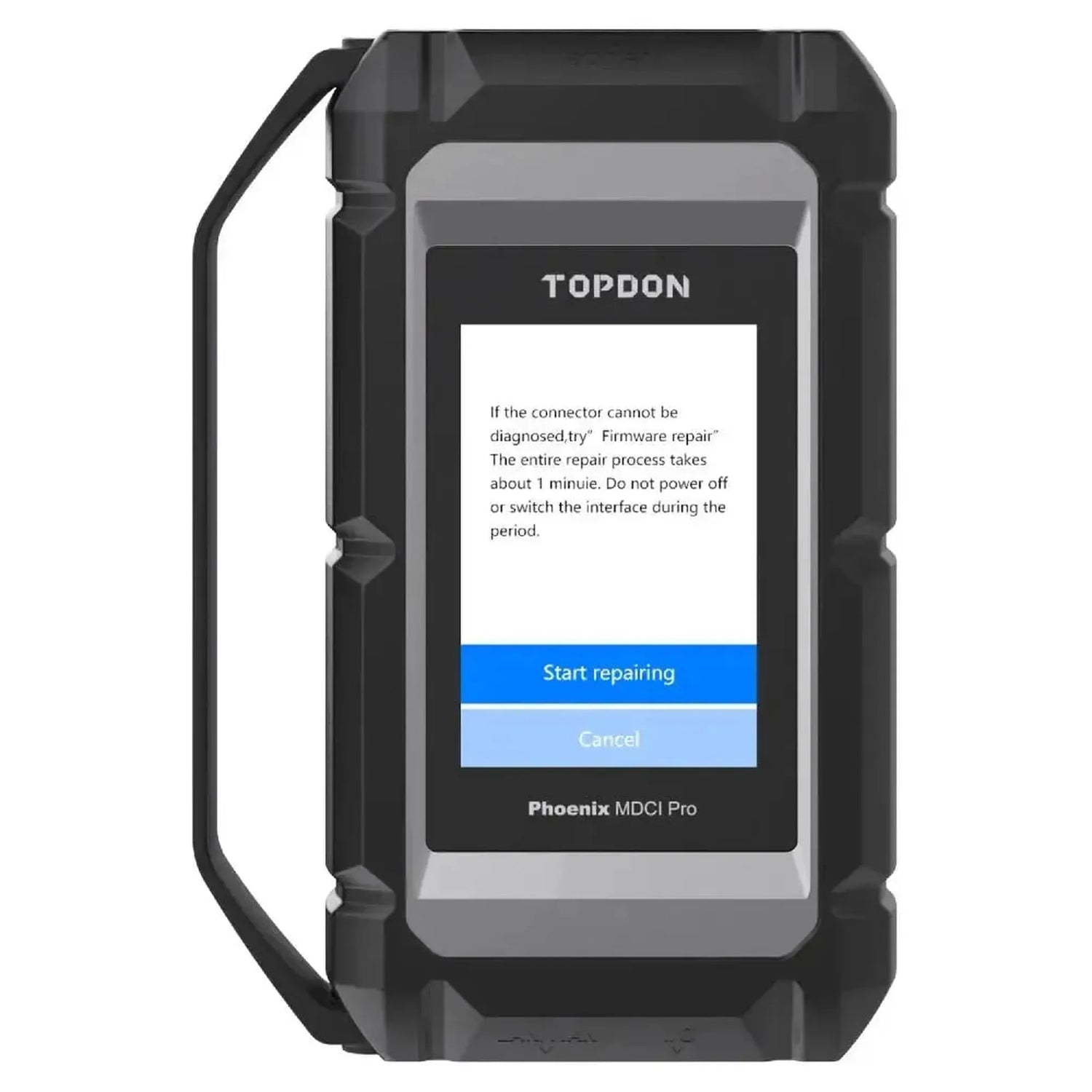

• Údržba VCI: Modul MDCI Pro se aktivuje z přístroje a firmware modulu lze v případě potřeby obnovit.

Volitelné rozšiřující moduly:

Funkčnost přístroje Topdon Phoenix Smart lze rozšířit o různé volitelné hardwarové moduly a softwarové licence. Tato rozšíření jsou speciálně navržena tak, aby přidala další diagnostické možnosti.

Hardwarové moduly a příslušenství:

• Phoenix Scope osciloskop: Čtyřkanálový osciloskop pro měření průběhů signálů, které se v živých datech nezobrazují, jako je zapalování, signál klikového hřídele a vačkového hřídele a řízení vstřikovačů. Prohlédněte si osciloskop.
• BTMobile ProS tester akumulátoru: Měří startovací proud za studena, vnitřní odpor a stav nabití akumulátoru a vyhodnocuje alternátor a startovací proud pod zatížením. Prohlédněte si tester akumulátoru.
• T-Ninja Box programátor klíčů: Programovací modul, který umožňuje používání volitelné funkce IMMO PROG v přístroji: čtení a zápis transpondérů, čtení paměti EEPROM a MCU a úprava paměti řídících jednotek motoru a převodovky. Prohlédněte si T-Ninja Box.
• Sada kabelů HD bez 16-pinů: Originální připojovací kabely pro nákladní automobily, autobusy a traktory, které obvykle nemají standardní 16-pinový konektor OBD2. Prohlédněte si sadu kabelů.
• Kalibračních systém ADAS: Stativ s orientačními panely pro kalibraci kamerových a radarových sensorů systémů řízené jízdy po výměně čelního skla, nehody nebo vyrovnání kol. Přístroj řídí kalibraci; samotný kalibrační systém je samostatným zařízením.
• Termokamera TC001: Zobrazuje teplotní rozdíly, které mohou odhalit zaseknutý brzdový třmen, ucpaný řádek chladiče, spálený topný drát nebo příliš horkou řídící jednotku.

Softwarové moduly a licence:

• HD softwarová licence: Přidává diagnostický software pro těžké komerční vozidla se značkami a systémy nákladních automobilů, autobusů a traktorů. Platná dvanáct měsíců. Prohlédněte si HD licenci.
• EV balíček: Rozšíření pro vysokonapěťové systémy elektrických a hybridních vozidel se součástmi připojení pro bateriový balík. Prohlédněte si EV balíček.
• Autorizační licence FCA (SGW): Roční licence, která odemyká zabezpečenou bránu značek FCA. Prohlédněte si FCA licenci.
• Autorizační licence VAG SFD: Roční licence pro řídící jednotky chráněné technologií SFD v modelech Volkswagen, Audi, Skoda a Seat. Prohlédněte si VAG SFD licenci.
• Balíček SGW Multi-Access: Kombinuje autorizace pro FCA, Renault, skupinu VAG a Nissan v jedné roční licenci. Prohlédněte si balíček.
• Licence na aktualizaci: Prodlužuje softwarovou licenci registrovanou na sériovém čísle přístroje. Prohlédněte si licenci na aktualizaci.

Podporované značky vozidel:

Přístroj Topdon Phoenix Smart podporuje více než 200 značek vozidel rozdělených podle regionu. Pokrytí se může lišit podle modelu a modelového roku.

• Evropské: Abarth, Alfa Romeo, Aston Martin, Audi, Bentley, BMW, Bugatti, Citroen, Dacia, DR, Ferrari, Fiat, GAZ, Iveco, IZH, Jaguar, Lamborghini, Lancia, Land Rover, Maybach, McLaren, Mercedes-Benz, Mini, Opel, PAZ, Peugeot, Porsche, Renault, Rolls Royce, Rover, Saab, Seat, SeAZ, Skoda, Smart, Sprinter, UAZ, Vauxhall, VAZ, Volkswagen, Volvo, ZAZ
• Asijské: Acura, Ashok Leyland, Daewoo, Daihatsu, Force, FUSO, HINO, Honda, Hyundai, IKCO, Infiniti, Isuzu, Kia, Lexus, Luxgen, Mahindra, Maruti, Mazda, Mitsubishi, Nissan, Perodua, Proton, Saipa, Samsung, Ssangyong, Subaru, Suzuki, Tata, Toyota, United Pakistan, VinFast
• Americké: Buick, Cadillac, Chevrolet, Chrysler, Dodge, Ford, GM, Holden, Jeep, Lincoln, SGM, Tesla
• Čínské: BAIC, Brilliance, BYD, Changan, Changhe, Chery, Cowin, Dongfeng, Exeed, FAW, Foton, Geely, Gonow, Great Wall Motors (GWM), Hafei, Haima, JAC, Jetour, Jinlong, JMC, Joylong, Karry, Leap, Lifan, Maxus, MG, MVM, Polarsun, Qoros, Riich, Roewe, SGMW, Shineray, Soueast, SWM, Trumpchi, Zotye, ZX Auto

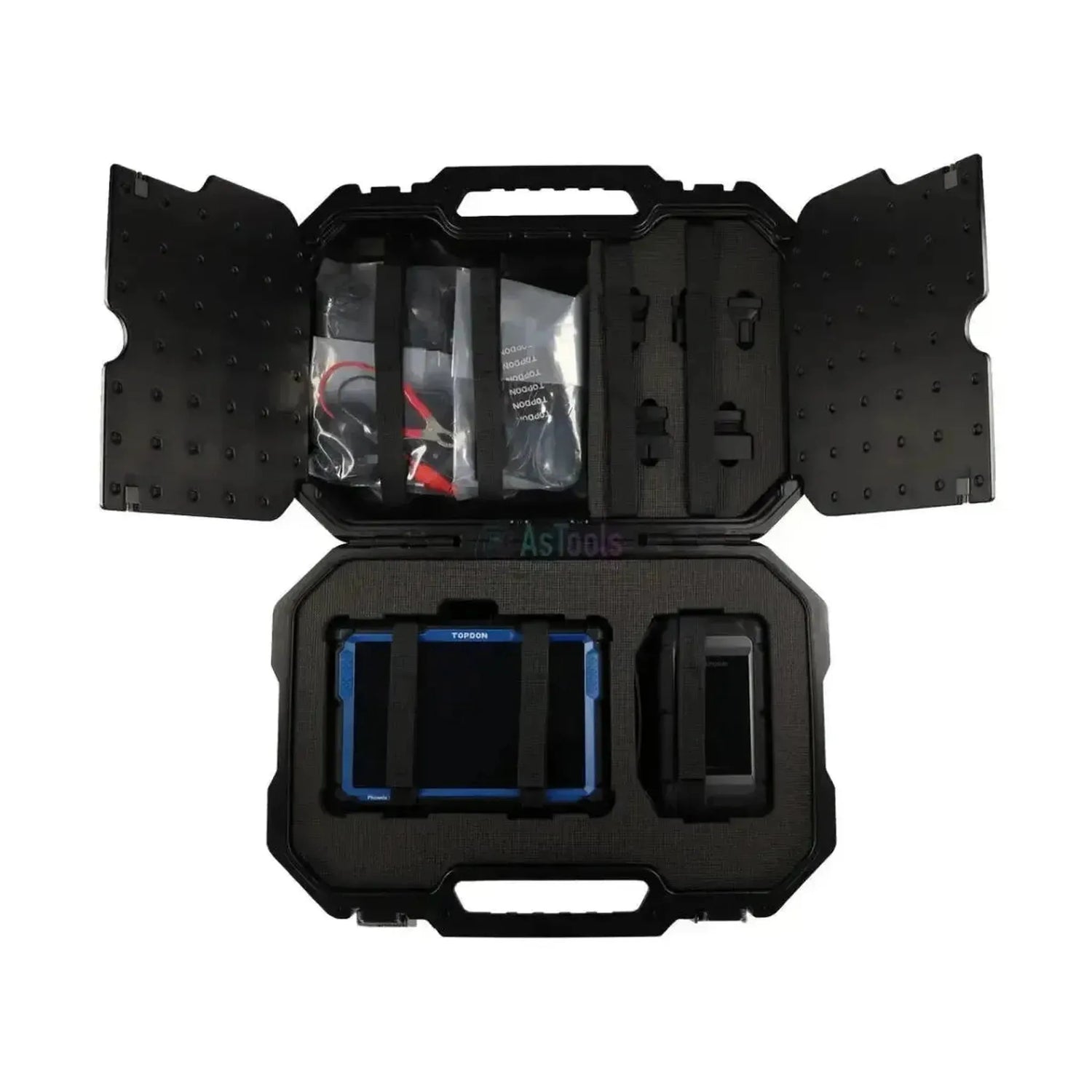

Obsah balení:

• 1x diagnostický tablet Topdon Phoenix Smart
• 1x modul VCI MDCI Pro
• 1x prodlužovací kabel OBDII
• 1x adaptérová krabička a kabel pro přenos OBDI
• 1x kabel s bateriiovými svorkami
• 1x kabel do zásuvky zapalovače
• 1x kabel USB-C na USB-A
• 1x kabel USB-A na USB-B
• 10x adaptérů bez 16-pinů
• 4x pojistka 5 × 20 mm
• 2x pojistka 6 × 30 mm
• 1x napájecí adaptér
• 1x příručka uživatele
• 1x obálka s aktivačním kódem

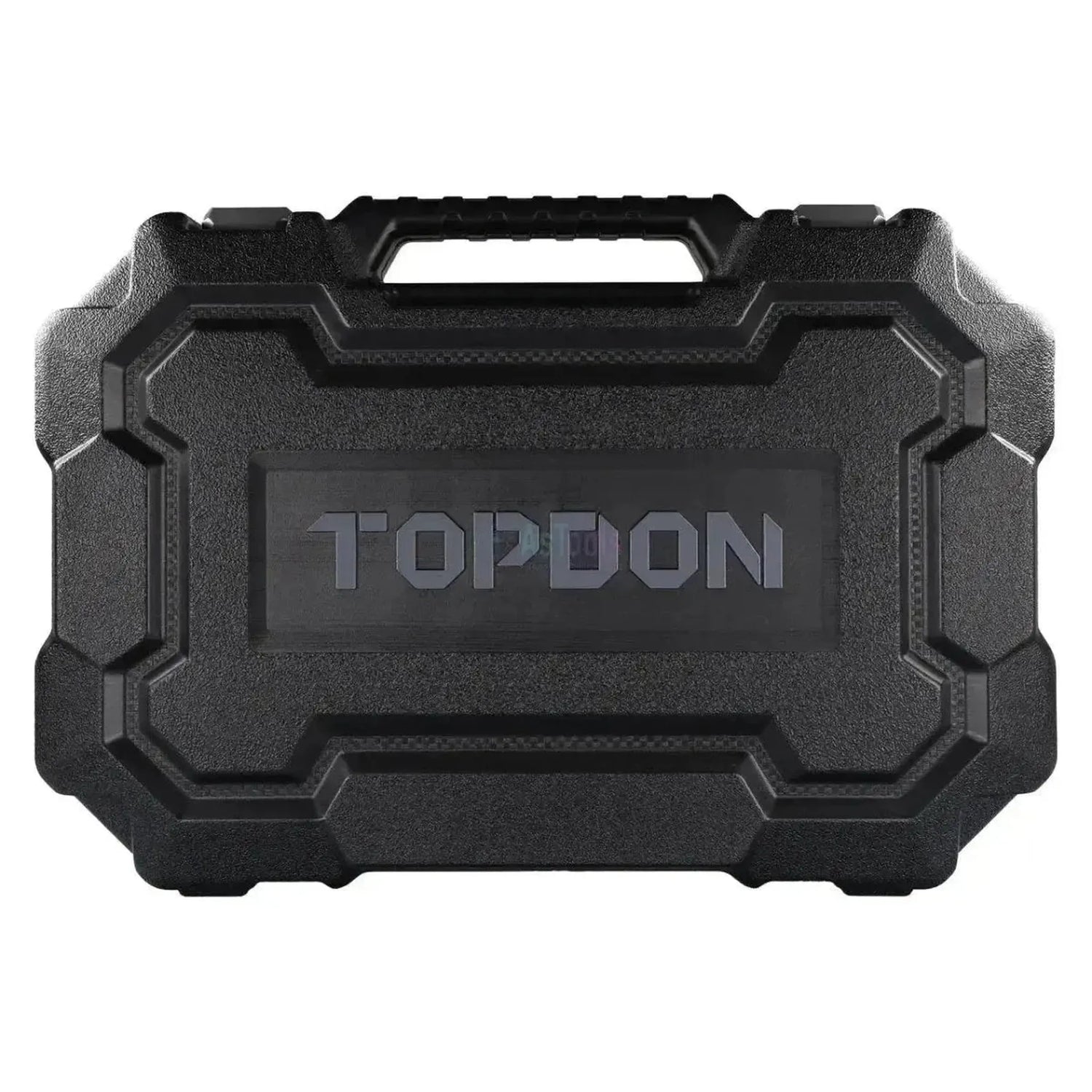

• 1x přepravní kufr

Informace o licenci:

U přístroje Topdon Phoenix Smart je součástí softwarová licence. Níže jsou uvedeny podmínky pro dobu platnosti a její prodloužení.

• Aktualizace na 24 měsíců: Při nákupu je součástí licence na aktualizace po dobu 24 měsíců, počítáno od aktivace přístroje.
• Prodloužení za rok: Po vypršení platnosti lze licenci prodloužit na základě sériového čísla přístroje. Podívejte se na licenci na aktualizace.

Po vypršení období licence bude přístroj nadále fungovat v poslední nainstalované verzi softwaru. Vozidla přidaná v novější verzi softwaru a online funkce, včetně cloudového programování a odemčení brány Renault, již nebudou dostupné.

Technické specifikace:
