Autool | SKU: DM303

Autool DM303 | Multimetr

Name: Autool DM303 | Multimetr
Brand: Autool
SKU: DM303
Price: 144.95 EUR
Availability: InStock
Rating: 5 (1 reviews)

1 recenze

€144,95 včetně DPH

€119,79 bez DPH

Záruka přímo přes AsTools

Záruční případy řešíme sami, rychle a bez zprostředkování výrobce. Díky vlastnímu skladovému zásobování a technické kvalifikaci vám můžeme obvykle pomoci bez zbytečných průtahů. Pouze ve výjimečných situacích produkt přeposíláme dále dodavateli.

2 roky záruky na všechny produkty

Všechny naše produkty jsou dodávány s 2letou zárukou od výrobce. Máte tak jistotu dlouhodobé kvality a servisu.

Jednoduchý návrat zboží

Vrácení zboží si snadno vyžádáte přes svůj účet. Pošleme vám vrácenku na e-mail. Náklady na vrácení nese zákazník.

Odborný zákaznický servis

Naši odborníci jsou připraveni vám poskytnout rychlou a kvalifikovanou pomoc online i v našem kamenném obchodě. Máte otázky? Neváhejte se na nás obrátit.

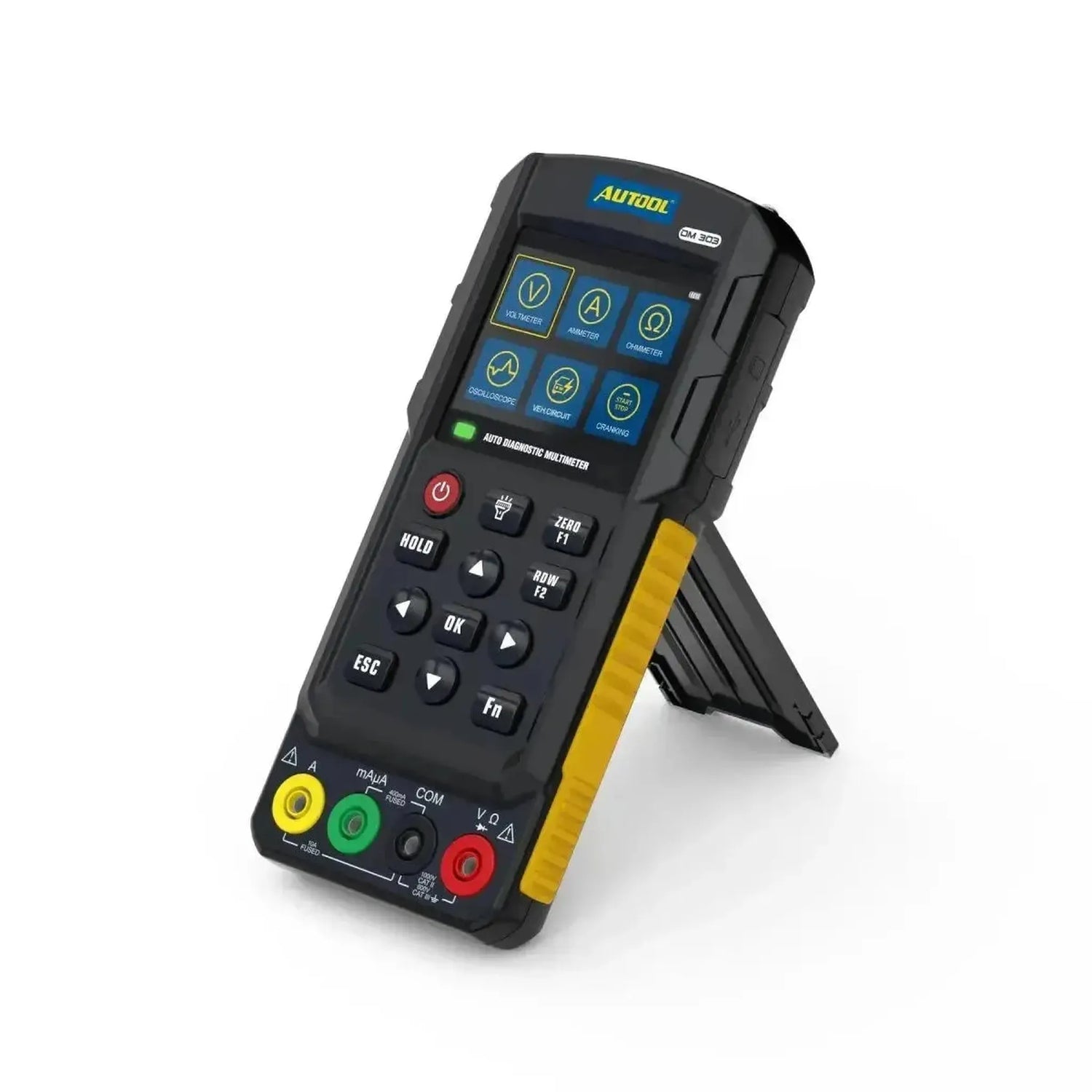

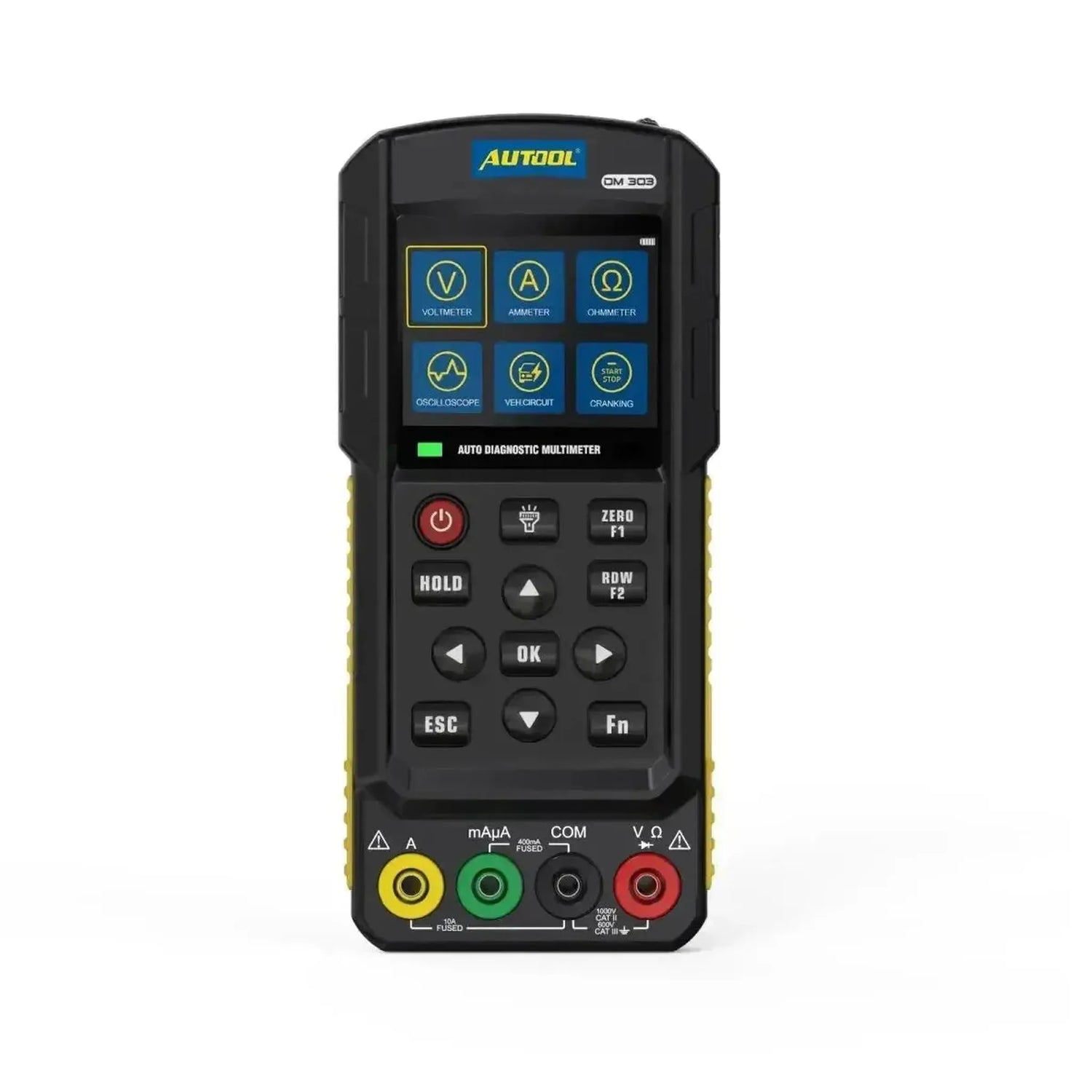

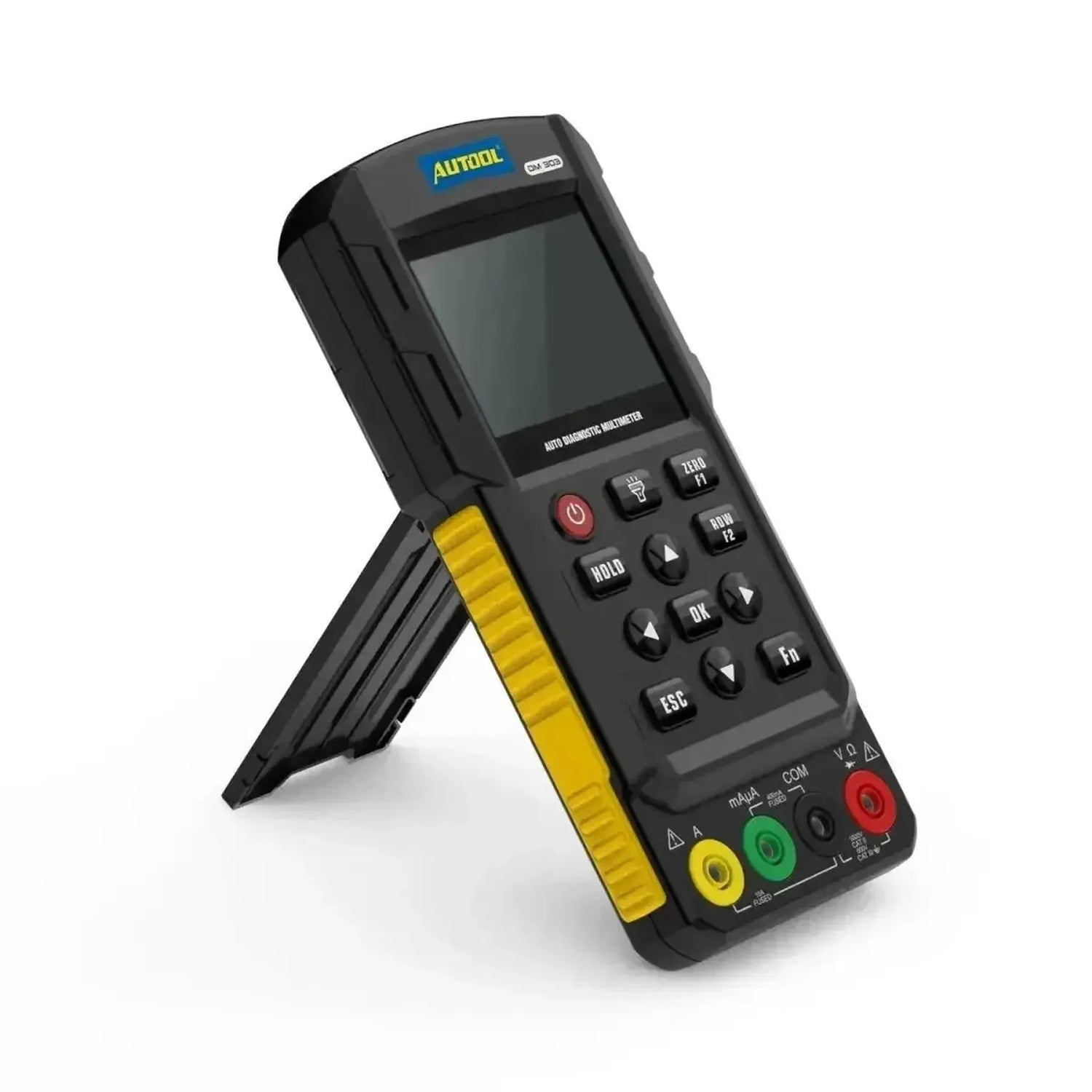

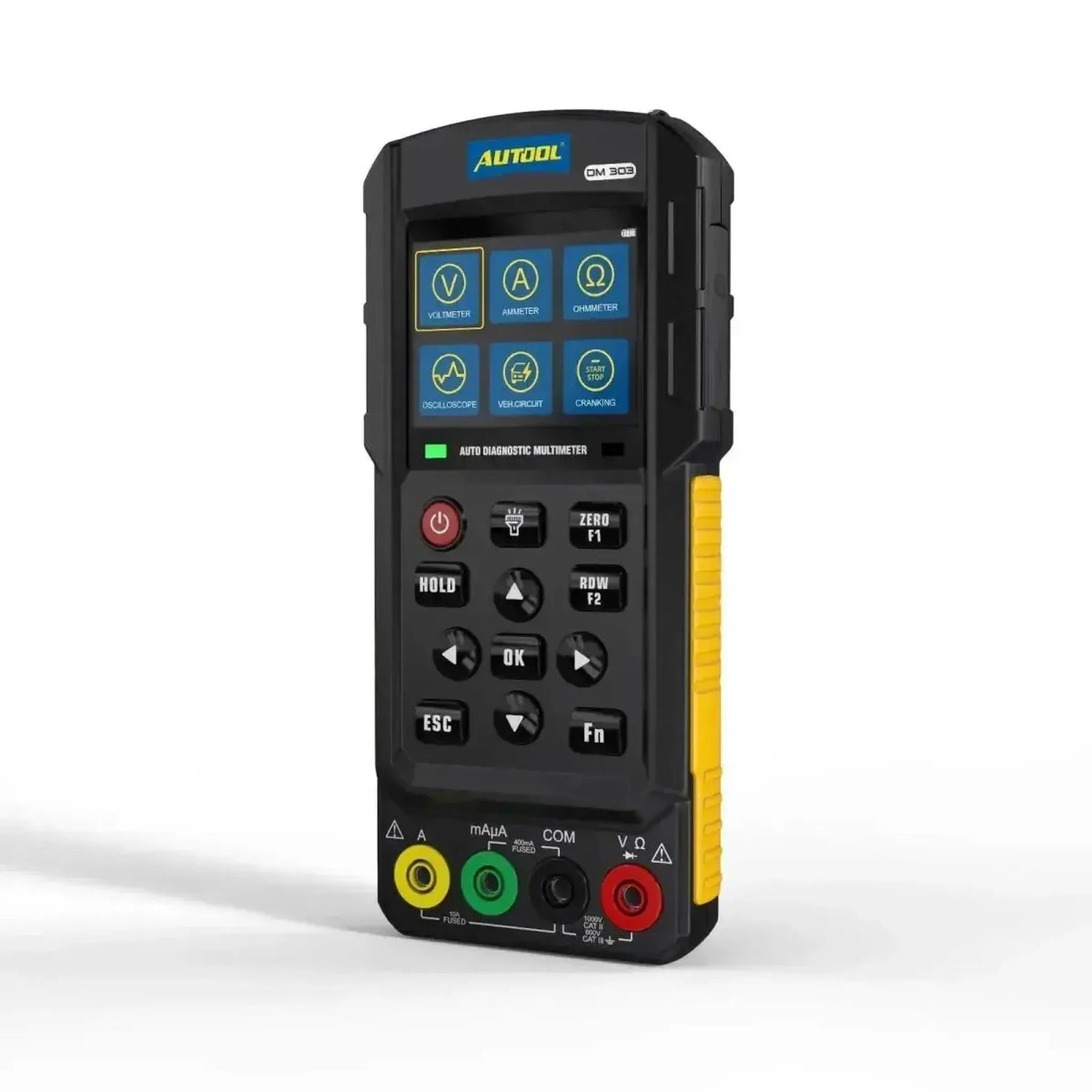

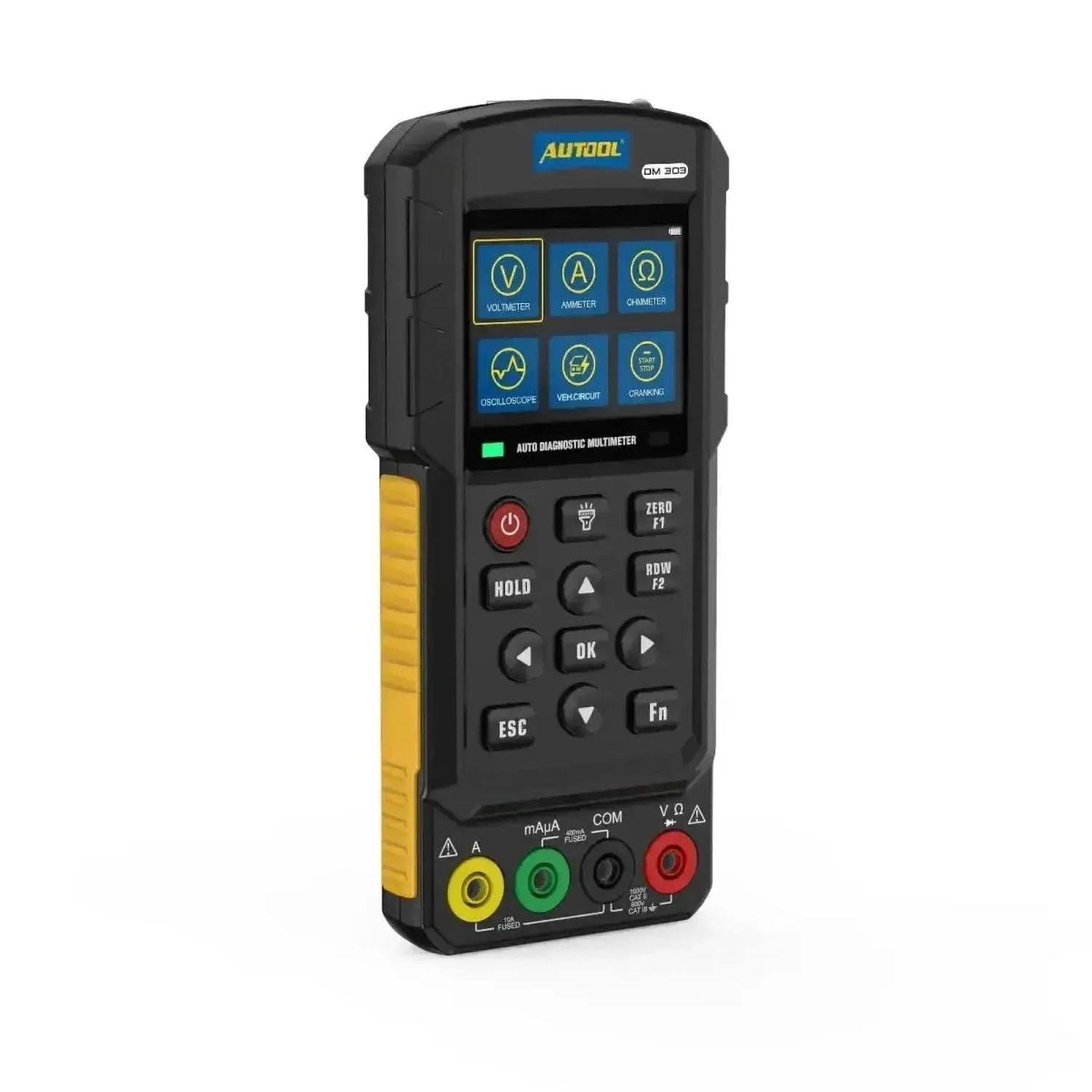

De Autool DM303 is een automotive multimeter met oscilloscoop en signaalgenerator in één. Op het 2,8-inch kleurenscherm ziet u meetwaarden en golfvormen, zodat u niet alleen meet of er spanning staat, maar ook ziet hoe een signaal verloopt. Hij meet gelijkspanning tot 1000 V, wisselspanning tot 700 V, stroom tot 20 A, weerstand en frequentie tot 1 MHz.

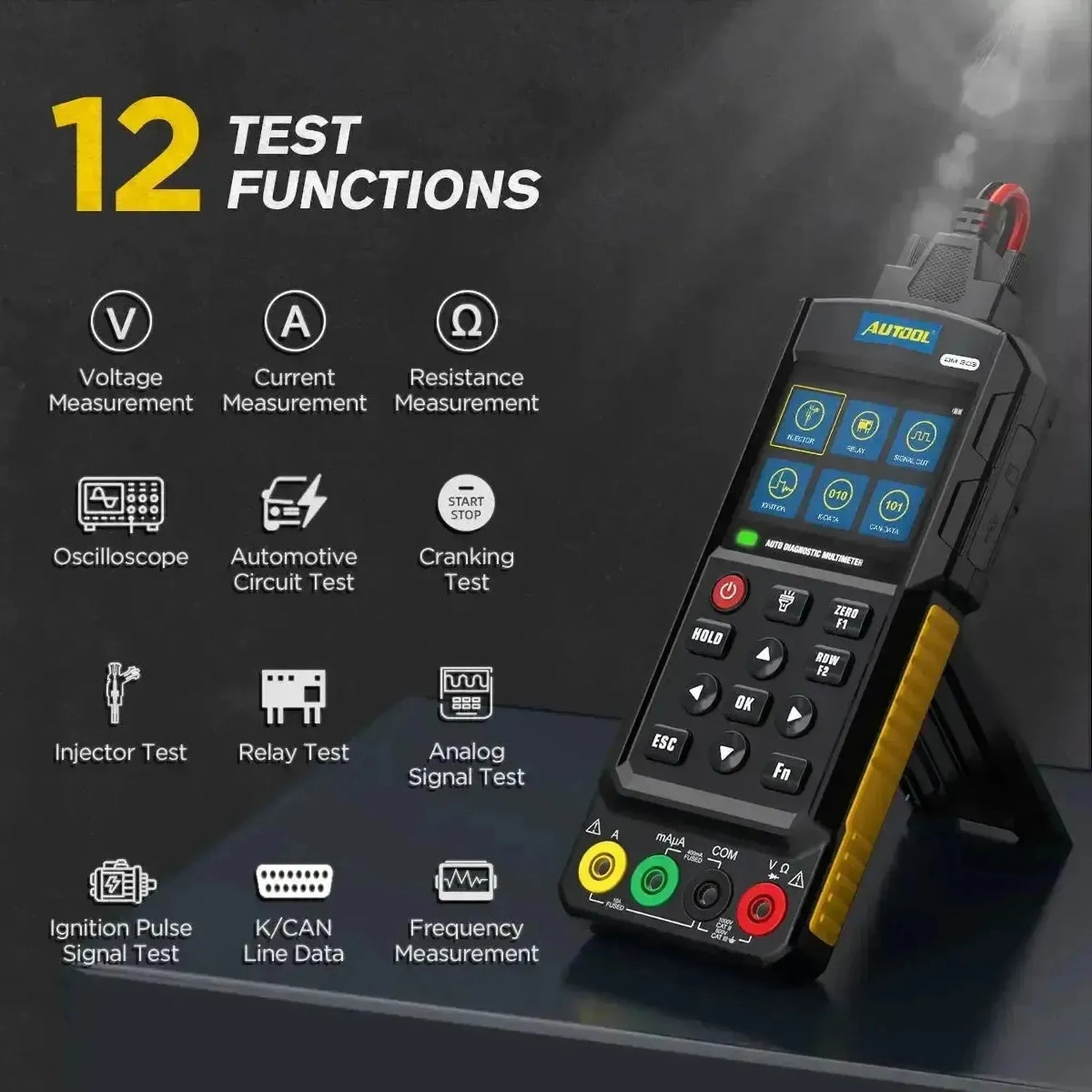

Speciaal voor de auto heeft hij een injectortest (500 tot 6000 tpm), een relaistest voor 12 en 24 V, een starttest, een meting van het ontstekingssignaal en K-line- en CAN-busanalyse. De signaalgenerator levert een 5V-blokgolf, een 5V-sinus en een 12V-blokgolf om sensoren en actuatoren te simuleren. In de koffer zitten de meetkabels voor al deze tests.

PLUSPUNTEN

✔Multimeter en oscilloscoop — Meetwaarde en golfvorm op één scherm.

✔Autotests — Injector, relais, starten en ontsteking.

✔K-line en CAN — Busverkeer analyseren.

✔Signaalgenerator — Sensorsignalen simuleren met 5 of 12 V.

AANDACHTSPUNTEN

✕Geen 120V-injectoren — De injectortest werkt niet met hoogspannings-GDI.

✕Batterijen niet inbegrepen — Vier AA-batterijen zelf aanschaffen.

✕Bandbreedte 200 kHz — Voor snelle signalen is een losse oscilloscoop nodig.

✕Meer inleestijd — Veel functies vragen gewenning.

Toepassingen en functionaliteiten

De DM303 is bedoeld voor monteurs en autoelektriciens die naast metingen ook signalen van sensoren, actuatoren en databussen willen beoordelen.

Meten

Spanning: DC 0 tot 1000 V, AC 0 tot 700 V.
Stroom: 0 tot 20 A (10 A continu) en 0 tot 200 mA.
Weerstand: 0 tot 1 MΩ.
Frequentie: 1 Hz tot 1 MHz.
Diode en doorgang: Met piepsignaal.

Autotests

Injectortest: 500 tot 6000 tpm, puls van 3 ms.
Relaistest: 12V- en 24V-relais.
Starttest: Spanningsdip tijdens het starten.
Ontsteking: Ontstekingspulssignaal bekijken.
K-line en CAN: K-line 1200 tot 115.200 baud, CAN 33,33 tot 500 kbit/s.

Zo gebruikt u hem

Kabel kiezen: Kies de meetkabel voor de test: meetsnoeren, multifunctiekabel of ontstekingskabel.
Voeding: Werk op batterijen of sluit de accuklemkabel aan.

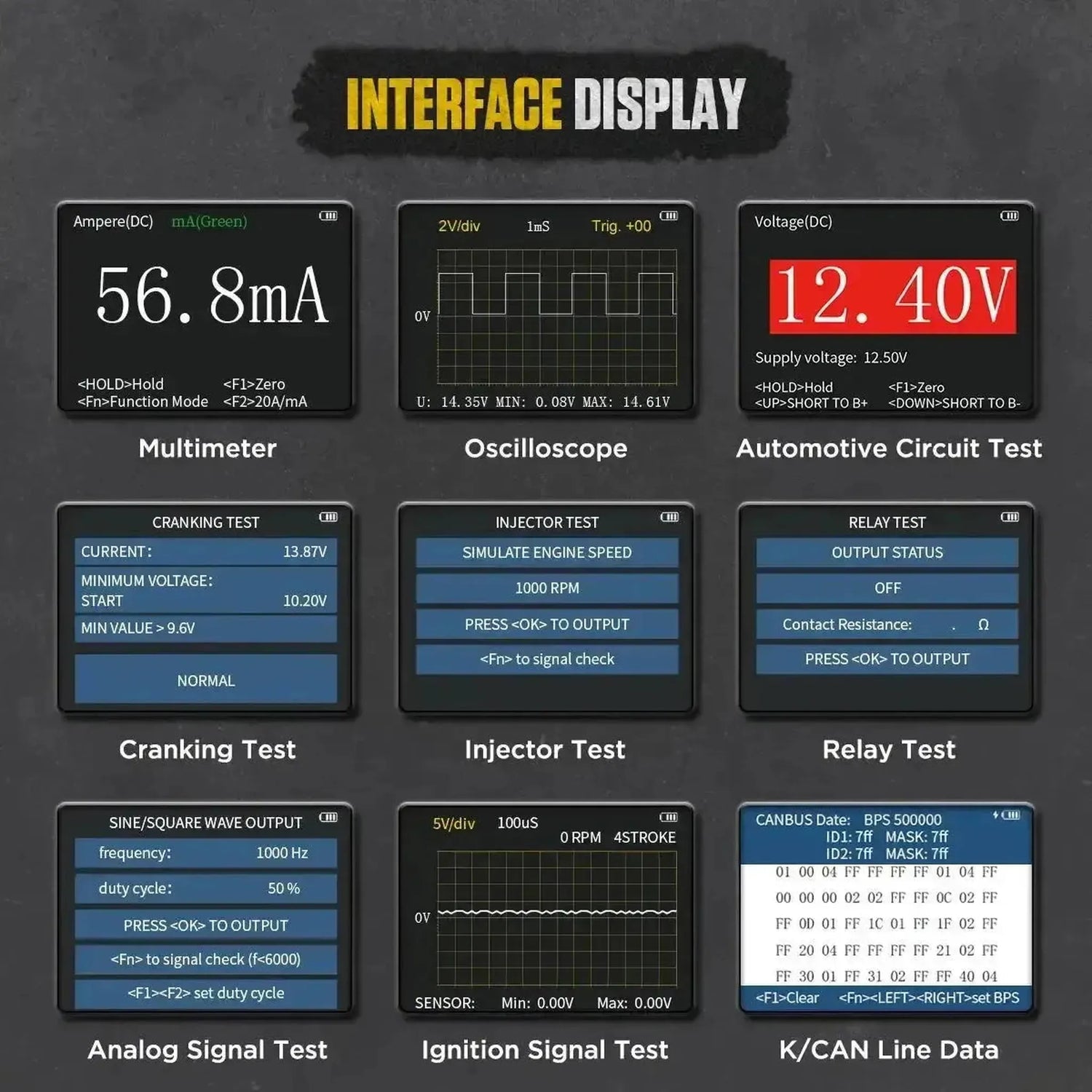

Functie kiezen: Kies in het menu meting, oscilloscoop of autotest.
Meten: Sluit aan op het circuit en bekijk waarde of golfvorm.
Stoppen: Zet de meter uit of laat hem na de ingestelde tijd slapen.

Speciale functies en mogelijkheden

Wat de DM303 onderscheidt van een gewone multimeter:

Signaalgenerator: 5V-blokgolf, 5V-sinus en 12V-blokgolf (12 V alleen met accuvoeding).
Componenten aansturen: Autocircuits voeden tot 5 A.
Zelfherstellende zekeringen: 15 A op de 10A-ingang, 0,5 A op de mA-ingang.

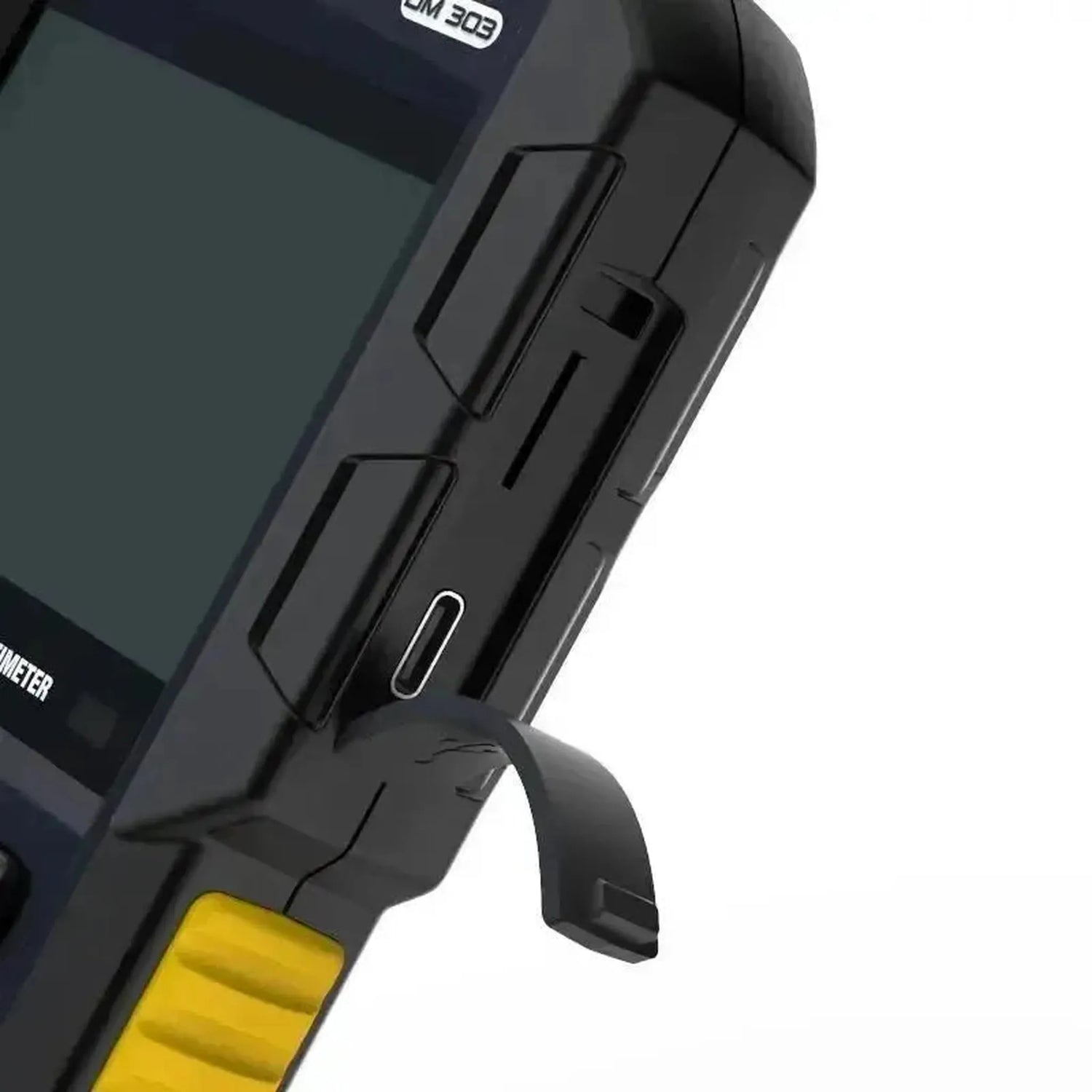

Software-updates: Via de microSD-kaart.
Meertalig: Menu in meerdere talen.

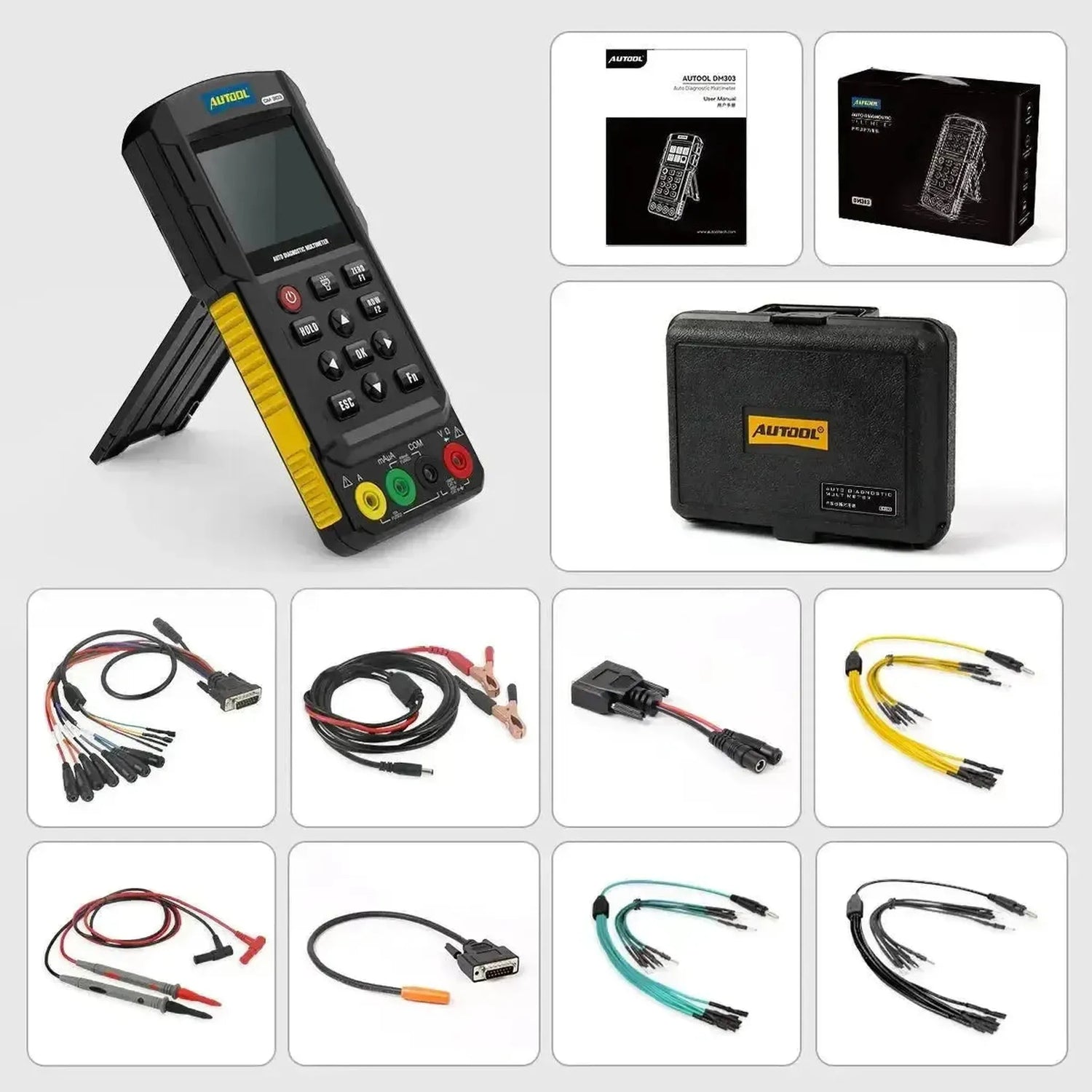

Verpakkingsinhoud

1x Autool DM303
1x Multifunctionele meetkabel C01 met DC-connector en injector/relais-aansluitingen
1x Accuklemkabel C02
1x Ontstekingssignaalkabel C03
1x Meetkabel voor autocircuits C04 met meetpunt
3x Doorverbindingskabels (zwart, groen, geel)
1x Set meetsnoeren, rood en zwart
1x Opbergkoffer
1x Gebruikershandleiding

💡

Goed om te weten: De injectortest is bedoeld voor gewone elektromagnetische injectoren. Hoogspanningsinjectoren van directe inspuiting (120 V) kunt u er niet mee aansturen.

Technické specifikace

Obecné

Výrobce multimetru nebo měřicího kabelu.Značka: Autool
Zda se jedná o běžný multimetr, multimetr určený speciálně pro automobily nebo samostatnou sadu měřicích kabelů.Typ zařízení: Automobilový multimetr

Bezpečnost

Udává, při jakém napětí a typu instalace lze bezpečně měřit. Vyšší kategorie CAT lépe chrání proti napěťovým špičkám.Bezpečnostní kategorie: CAT III 600V
CAT II 1000V

Měřicí rozsahy

Nejvyšší stejnosměrné napětí, které lze měřit. Pro běžný automobil stačí 60 V, u hybridních a elektrických vozidel je třeba více.Maximální stejnosměrné napětí: 1.000 V
Nejvyšší střídavé napětí, které lze měřit, například u nabíjecí stanice nebo alternátoru.Maximální střídavé napětí: 700 V
Nejvyšší proud, který lze měřit přímo přístrojem. Vyšší hodnota v ampérech se hodí například při hledání parazitního odběru.Maximální proud: 20 A
Nejvyšší odpor, který přístroj dokáže změřit, například u senzorů nebo kabeláže.Maximální odpor: 1 MΩ
Nejvyšší frekvence, kterou lze měřit, užitečné u signálů senzorů a vstřikovačů.Maximální frekvence: 1 MHz
Jak málo přístroj zatěžuje měřený obvod. Vysoká hodnota zajišťuje, že citlivá elektronika není rušena.Vstupní impedance: 10 MΩ

Funkce

Co lze kromě napětí, stejnosměrného proudu a odporu ještě měřit. Více funkcí znamená, že jedním přístrojem odhalíte více závad.Měřicí funkce: Frekvence
Test diody
Test průchodnosti
Speciální testy pro součásti automobilu, díky nimž rychleji zjistíte, zda vstřikovač, relé nebo startér fungují správně.Funkce pro automobily: Test vstřikovače
Test relé
Test startéru
Zapalovací impulz
Analýza sběrnice CAN
Generátor signálu

Displej

Barevný displej dokáže zobrazit i grafy a signály, nejen čísla.Barevný displej: Ano

Rozměry a hmotnost

Při jaké okolní teplotě přístroj správně funguje.Pracovní teplota: 0 až 40 °C
Jak velký je přístroj, abyste věděli, zda se vejde do kufříku na nářadí nebo do ruky.Rozměry: 190 x 85 x 33 mm
