AsTools  |  SKU: A0080

Sada adaptérů (22-dílná) pro ECU Programování | Příslušenství

1 recenze
€53,95 včetně DPH
€44,59 bez DPH

Záruka přímo přes AsTools

Záruční případy řešíme sami, rychle a bez zprostředkování výrobce. Díky vlastnímu skladovému zásobování a technické kvalifikaci vám můžeme obvykle pomoci bez zbytečných průtahů. Pouze ve výjimečných situacích produkt přeposíláme dále dodavateli.

2 roky záruky na všechny produkty

Všechny naše produkty jsou dodávány s 2letou zárukou od výrobce. Máte tak jistotu dlouhodobé kvality a servisu.

Jednoduchý návrat zboží

Vrácení zboží si snadno vyžádáte přes svůj účet. Pošleme vám vrácenku na e-mail. Náklady na vrácení nese zákazník.

Odborný zákaznický servis

Naši odborníci jsou připraveni vám poskytnout rychlou a kvalifikovanou pomoc online i v našem kamenném obchodě. Máte otázky? Neváhejte se na nás obrátit.

Tato sada 22 adaptérů slouží ke čtení a programování řídicích jednotek (ECU) na pracovním stole. Každý adaptér pasuje na kontaktní body určité rodiny ECU, takže vy navážete kontakt s přípojkou BDM, JTAG nebo boot na desce najednou, bez pájení a bez nutnosti ručně zaměřovat jednotlivé sondy.

Sada pokrývá běžné rodiny Bosch (včetně Tricore EDC17/MED17), Delphi, Denso, Magneti Marelli, Siemens/Continental (PCR2.1), TRW a Toyota (NEC76F). Adaptéry jsou zelené desky o šířce přibližně 60 mm a používají se v rámu BDM spolu s programátorem, například KESS, K-TAG, FGTech nebo nástrojem Dimsport. Rám a programátor nejsou součástí balení.

VÝHODY

✔22 adaptérů v jedné sadě — Nejběžnější rodiny ECU bez nutnosti dalšího nákupu.
✔Bez pájení — Deska ECU zůstane nepoškozená.
✔BDM, JTAG a boot — Také pro režim boot a AUD u Denso a bootloader ST10.
✔Rychlejší připojení — Jeden adaptér na desce místo ručního zaměřování jednotlivých sond.

UPOZORNĚNÍ

✕Nutný rám BDM — Adaptéry fungují pouze v kombinaci s rámem BDM.
✕Programátor není v balení — Potřebujete vlastní KESS, K-TAG, FGTech nebo nástroj Dimsport.
✕Napájení zvlášť — U některých ECU (např. Siemens, Delphi, Marelli) připojíte +12 V a zem samostatně.
✕Nutná odborná znalost — Nesprávný adaptér nebo chybné umístění může ECU poškodit.

Použití a funkce

Sada je určena pro chiptuning, specialisty na ECU a dílny, které čtou, programují nebo klonují řídicí jednotky mimo vozidlo pomocí rámu BDM.

Využití

  • Čtení ECU: Vytvoření zálohy softwaru na pracovním stole.
  • Programování ECU: Zápis upraveného nebo opraveného softwaru zpět.
  • Klonování ECU: Přenos dat do náhradní řídící jednotky.
  • Obnova dat: Čtení ECU, která přes OBD již nereaguje.

Způsoby připojení

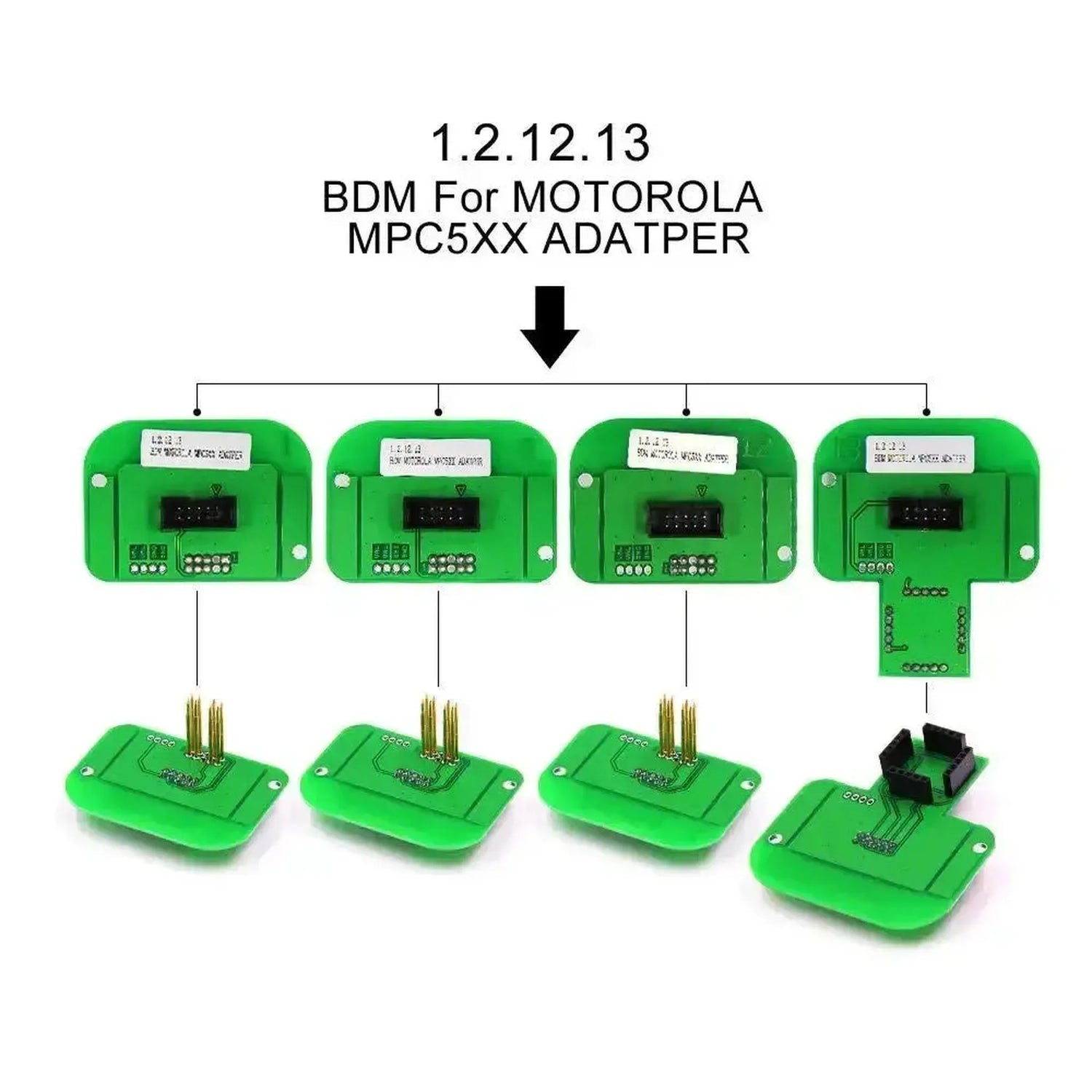

  • BDM: Background Debug Mode, mj. Siemens, Marelli a EDC7.

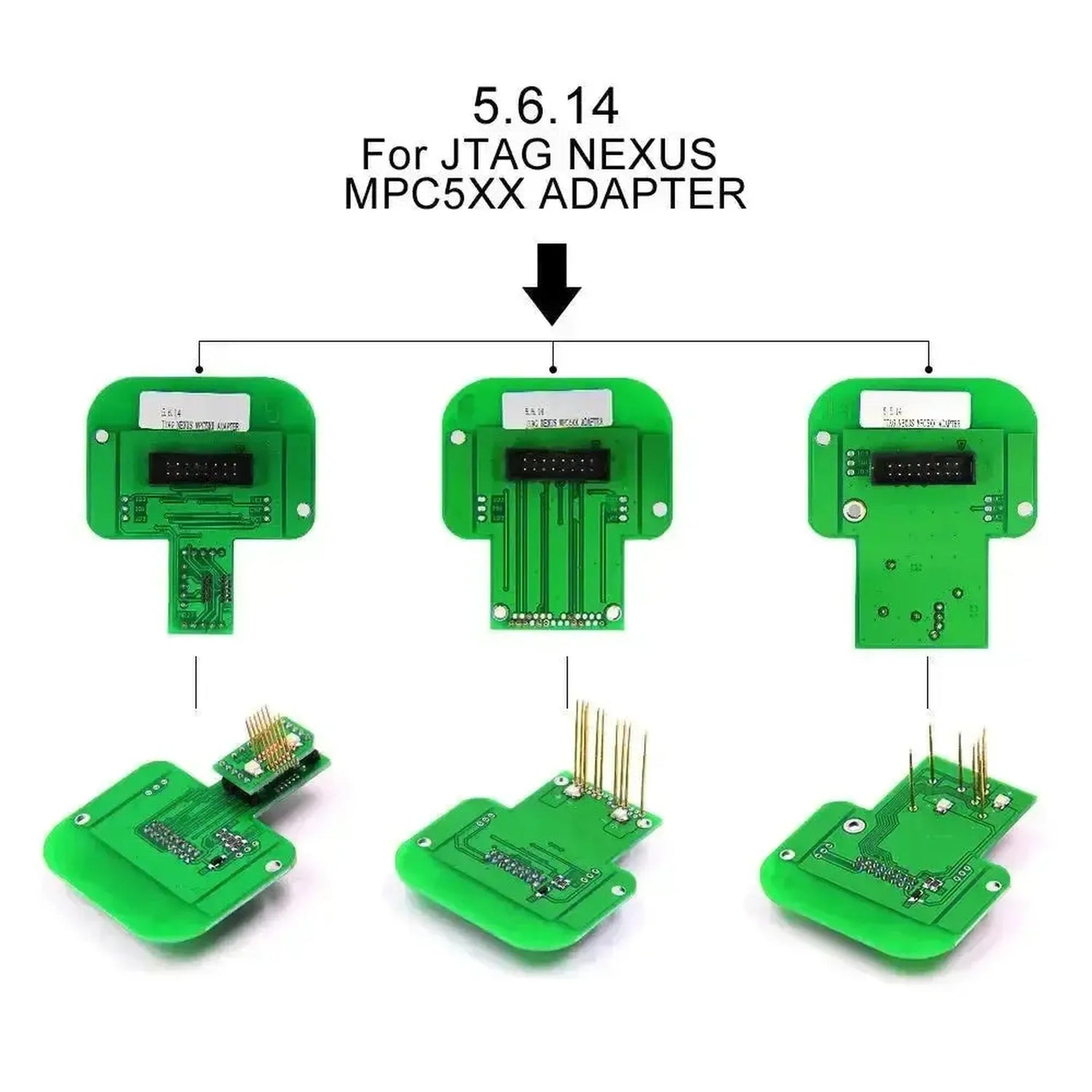

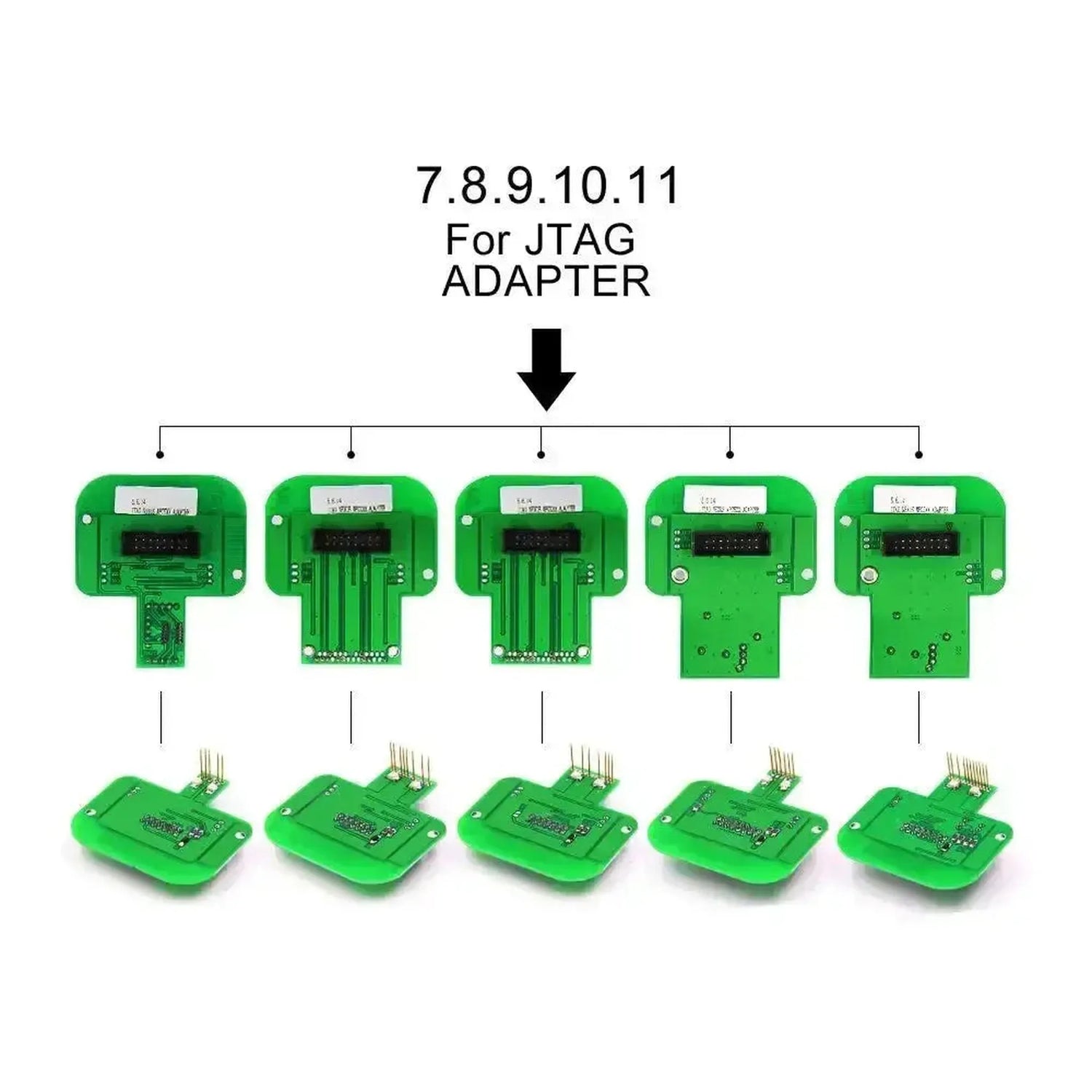

  • JTAG a Nexus: mj. Delphi a Marelli MPC55xx a TRW MPC5xx.
  • Boot a AUD: Denso CN1 až CN3 a bootloader ST10.

Způsob použití

  1. Výběr adaptéru: Zvolte adaptér odpovídající rodině ECU a typu procesoru.
  2. Vložení ECU: Vložte otevřenou ECU do rámu BDM.
  3. Nasazení adaptéru: Umístěte adaptér na kontaktní body desky.
  4. Připojení napájení: Připojte programátor a v případě potřeby zvlášť +12 V a zem.
  5. Čtení nebo zápis: Spusťte čtení nebo programování v softwaru programátoru.

Speciální funkce a možnosti

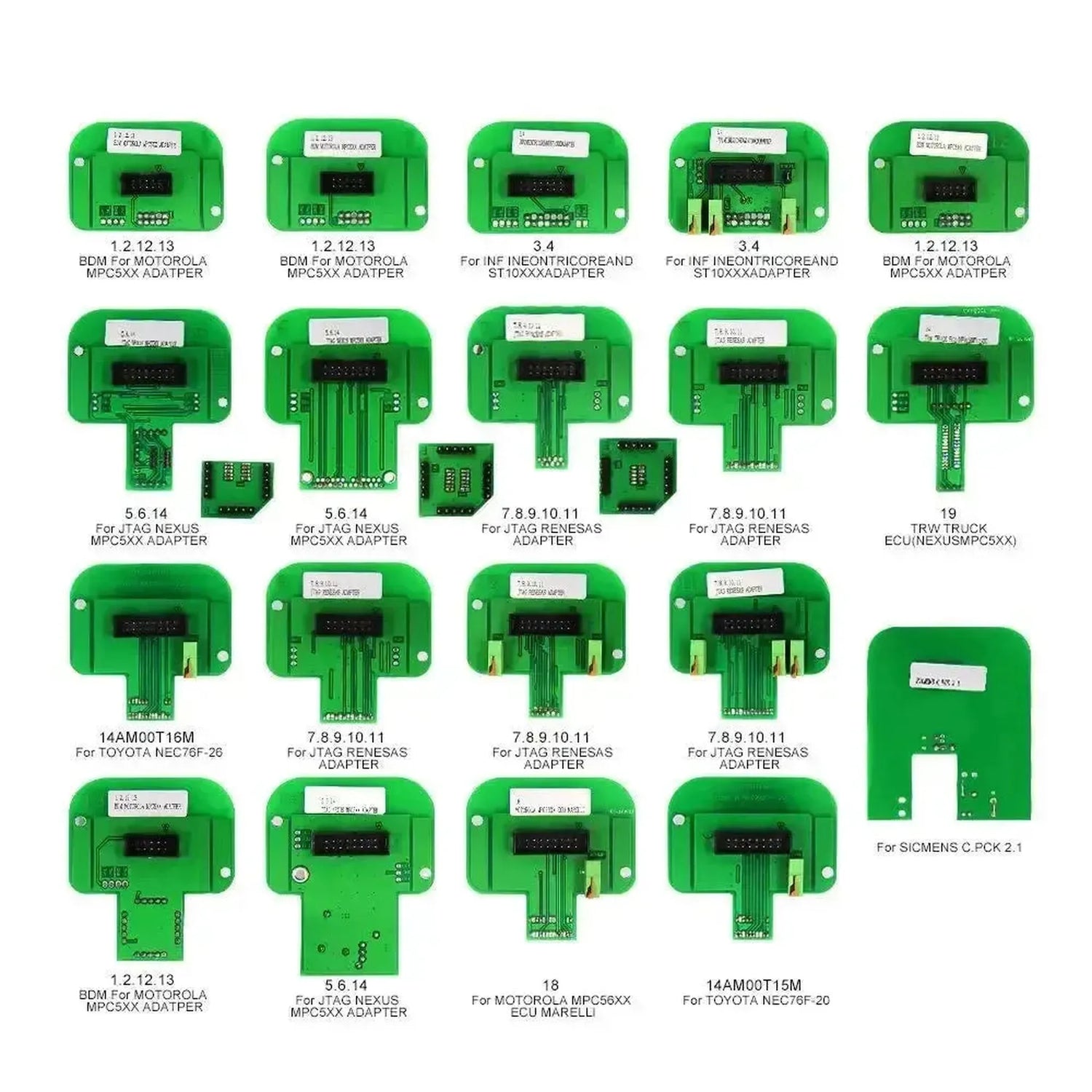

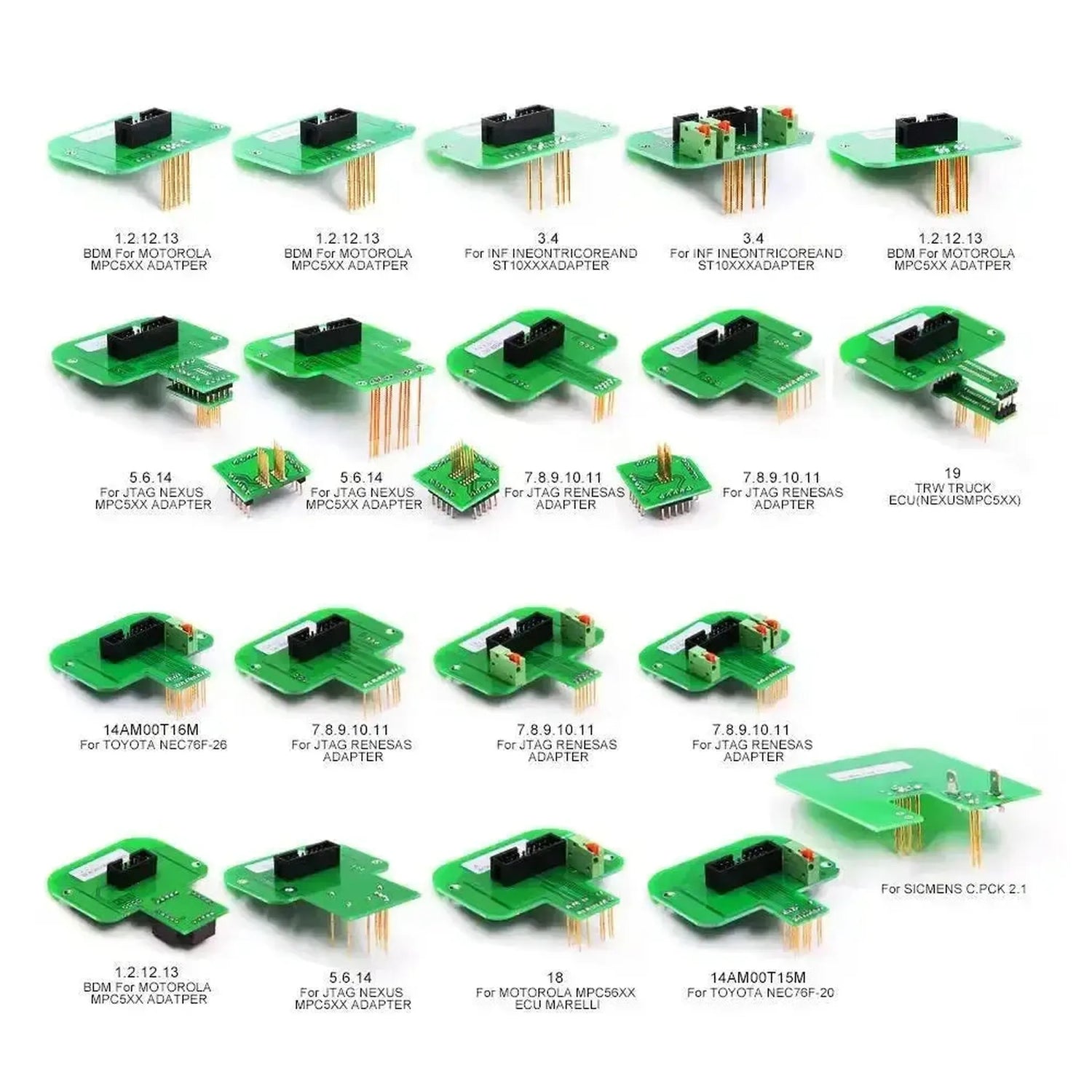

Sada obsahuje adaptéry pro následující rodiny ECU a připojení:

  • Bosch: adaptér Bosch a Infineon Tricore EDC17/MED17
  • Delphi: DCM, DCI a MPC55xx přes JTAG
  • Denso: CN1, CN2 a CN3 v režimu boot, CN1 a CN2 v režimu AUD
  • Magneti Marelli: MPC55xx přes JTAG, MPC/SPC56xx a vložka BDM
  • Siemens/Continental: vložka BDM a PCR2.1 (VAG 1.6 TDI)
  • EDC7: vložka BDM
  • TRW: Nexus MPC5xx
  • Toyota: NEC76F-20 a NEC76F-26
  • ST10xx: bootloader
  • Lotus: NexusEFI T6
  • Základní adaptér: rozteč 1,27 mm

Obsah balení

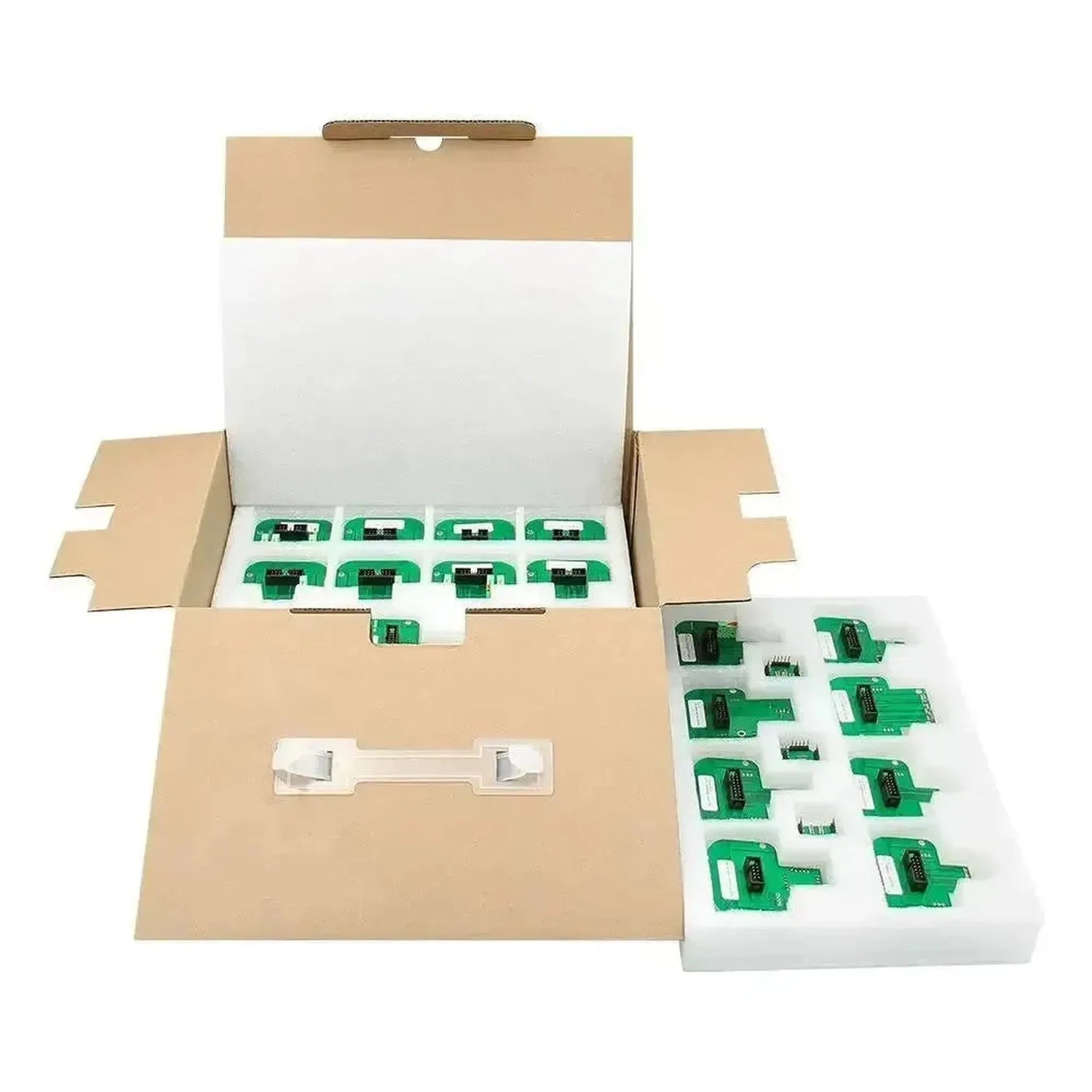

  • 22× adaptérů BDM pro programování ECU
💡
Dobré vědět: U ECU Bosch jde napájení přes adaptér. U ECU od Siemens, Delphi a Marelli a dalších to neplatí: připojte +12 V a zem k ECU zvlášť, jinak komunikace nezačne.

Technické specifikace

Obecné

Výrobce sady adaptérů.Značka
AsTools
O jaký typ adaptéru nebo sady se jedná. Ihned tak poznáte, k čemu je určen.Typ adaptéru
Sada adaptérů BDM
S jakými programátory ECU lze adaptéry používat. Ověřte, zda je Vaše zařízení v seznamu.Vhodné pro programátory
  • KESS
  • K-TAG
  • FGTech
  • Dimsport
Jak se adaptér používá, například v rámu. Poznáte tak, zda potřebujete další součásti.Použití
V rámu BDM

Připojení

Jakými způsoby lze řídicí jednotku číst nebo programovat. Každá ECU vyžaduje určitou metodu.Pracovní metody
  • BDM
  • JTAG
  • Nexus
  • Boot
  • AUD
Od jakých výrobců lze připojit řídicí jednotky. Zkontrolujte, zda jsou v seznamu ECU, které upravujete.Značky ECU
  • Bosch
  • Delphi
  • Denso
  • Magneti Marelli
  • Siemens Continental
  • Toyota
  • TRW
  • Lotus
Kolik adaptérů sada obsahuje. Více adaptérů znamená více typů řídicích jednotek, které lze připojit.Počet adaptérů
22 adaptérů

Použití

Zda lze data z řídicí jednotky zkopírovat do jiné. Praktické při výměně vadné ECU.Klonování ECU

Další parametry

Rodiny ECU
Bosch (Tricore EDC17/MED17), Delphi, Denso, Magneti Marelli, Siemens/Continental, TRW, Toyota
Provedení
Zelená deska plošných spojů, přibl. 60 mm široká, 2 mm tlustá
Vhodné pro
KESS, K-TAG, FGTech, Dimsport a podobné programátory
Číslo artiklu
A0080
