Cojali  |  SKU: 2260110

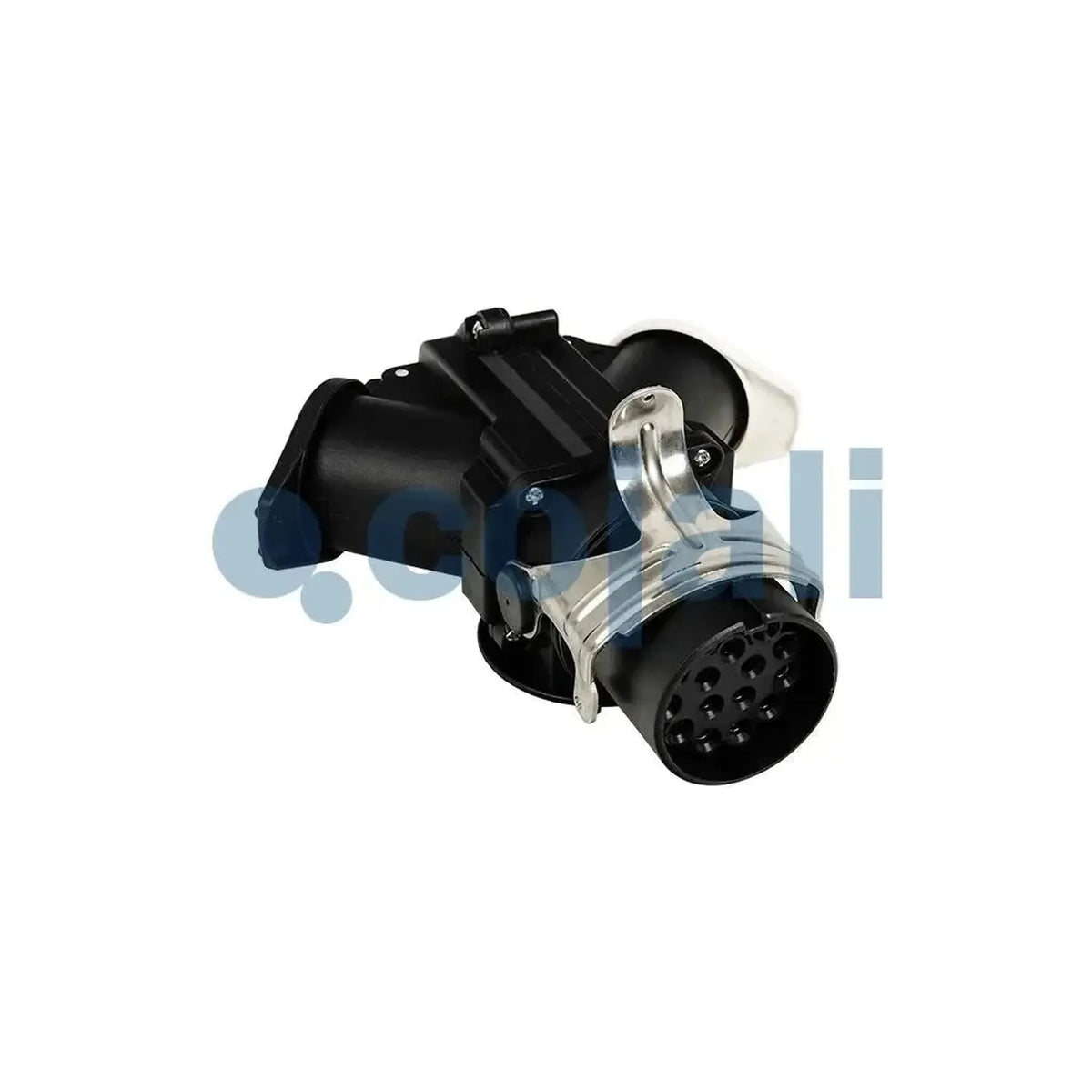

Cojali (2260110) | 15pinový – 7pinový adaptér Type-S ve spirále | Přívěs

€34,95 včetně DPH
€19,95 včetně DPH
€16,49 bez DPH

Záruka přímo přes AsTools

Záruční případy řešíme sami, rychle a bez zprostředkování výrobce. Díky vlastnímu skladovému zásobování a technické kvalifikaci vám můžeme obvykle pomoci bez zbytečných průtahů. Pouze ve výjimečných situacích produkt přeposíláme dále dodavateli.

2 roky záruky na všechny produkty

Všechny naše produkty jsou dodávány s 2letou zárukou od výrobce. Máte tak jistotu dlouhodobé kvality a servisu.

Jednoduchý návrat zboží

Vrácení zboží si snadno vyžádáte přes svůj účet. Pošleme vám vrácenku na e-mail. Náklady na vrácení nese zákazník.

Odborný zákaznický servis

Naši odborníci jsou připraveni vám poskytnout rychlou a kvalifikovanou pomoc online i v našem kamenném obchodě. Máte otázky? Neváhejte se na nás obrátit.

Cojali 2260110 je spirálový adaptér s jedné strany 15pinovou přípojkou (ISO 12098) a s druhé strany dvěma 7pinovými zástrčkami (samec): Type S (ISO 3731, bílá) a Type N (ISO 1185, černá). Cojali jej určuje pro stranu tahače se 7S/7N přípojkami.

V katalogu Cojali je adaptér uveden jako volitelný kabel pro Jaltest PTE, zařízení pro testování napájení a signálů mezi tahačem a přívěsem. Pro britský trh je podle tohoto katalogu povinný.

PŘEDNOSTI

✔Umožňuje připojit tahač se 7pinovými Type N a Type S zástrčkami k 15pinovému spojení, například k Jaltest PTE.
✔Černá 24N a bílá 24S zástrčka se dají rozlišit podle barvy, takže je připojíte správně na jeden úkon.
✔Kromě osvětlení a napájení adaptér propojuje také pin 10, 11 a 12 15pinové zástrčky.
✔Pracovní teplota -40 až 80 °C dělá adaptér vhodným pro použití venku.

UPOZORNĚNÍ

✕Adaptér nemá ISO 7638; pro spojení EBS/ABS je správným kabelem 2260113.
✕Piny 13, 14 a 15 15pinové zástrčky nejsou propojeny.
✕Cojali neuvádí délku; jde o adaptér, nikoli o kompletní spirálový kabel mezi tahačem a přívěsem.
✕Pouze pro instalace 24V; pro přívěsy 12V adaptér není určen.

Použití a funkce

Adaptér propojuje 7pinové přípojky 24N a 24S tahače s 15pinovým spojením, například při testování pomocí Jaltest PTE.

Co kabel propojuje

  • 15pinový na 24N: Pin 1, 2, 4, 5, 6, 7 a 10.
  • 15pinový na 24S: Pin 3, 4, 8, 9, 11 a 12.
  • Pin 9 na 24S: Na pin 2 a pin 4.
  • Zem: Pin 4 na pin 1 obou zástrček.
  • Nepropojeno: Pin 13, 14 a 15.

Co můžete dělat

  • Test tahače: Pomocí Jaltest PTE zkontrolujte 24N a 24S.
  • Převod: 7S/7N tahače na 15pinový.
  • Odečet: Pro každou funkci na LED diodách PTE.

Jak jej používat

  1. Kontrola zástrček: Zkontrolujte, zda jsou kolíky čisté a rovné.
  2. Připojení Type N: Zasuňte černou zástrčku do 24N tahače.
  3. Připojení Type S: Zasuňte bílou zástrčku do 24S tahače.
  4. Připojení 15pinového konektoru: Spojte 15pinovou stranu s kabelem PTE.
  5. Kontrola funkcí: Zapněte funkce a odečtěte LED diody.

Kompatibilní vozidla a použití

Rozhodující je tahač se 7pinovými Type N a Type S. Adaptér tyto přípojky převádí na ISO 12098.

ISO 1185 a ISO 3731 na ISO 12098:

  • Tahače s přípojkou 24N a 24S: Podle ISO 1185 a ISO 3731.
💡
Dobré vědět: Zástrčka Type N je černá, zástrčka Type S bílá. Pokud má tahač pouze 15pinovou zásuvku, tento adaptér nepotřebujete.

Obsah balení

  • 1x Cojali (2260110) | 15pinová – 7pinová spirálová redukce Type-S | Přívěs

Technické specifikace

Obecné

Značka kabelu nebo adaptéru. Často musí odpovídat značce Vašeho diagnostického přístroje.Značka
Cojali
O jaký produkt jde: samostatný redukční kabel, adaptér bez kabelu nebo kompletní sada.Druh produktu
Adaptér

Vhodné pro

S jakou značkou diagnostického přístroje kabel funguje. Kabel jedné značky obvykle nepasuje k testeru jiné značky.Vhodný diagnostický přístroj
  • Jaltest
Který modul Jaltest je pro použití kabelu nutný. Bez správné licence kabel nefunguje.Softwarový modul Jaltest
  • PTE přívěsy

Připojení

V jakém rozsahu teplot lze kabel bezpečně používat.Provozní teplota
-40 až 80 °C

Rozměry a hmotnost

Referenční číslo
2 260 110

Další parametry

Typ
Spirálový adaptér
Použití
Tahač se 7S/7N na 15-pinový, mimo jiné pro Jaltest PTE
Připojení na straně tahače
7-pinový typ S (ISO 3731, bílý) a 7-pinový typ N (ISO 1185, černý), samec
Připojení na straně přívěsu
15-pinový ISO 12098
Norma
ISO 12098, ISO 1185, ISO 3731
