Cojali  |  SKU: 2260135

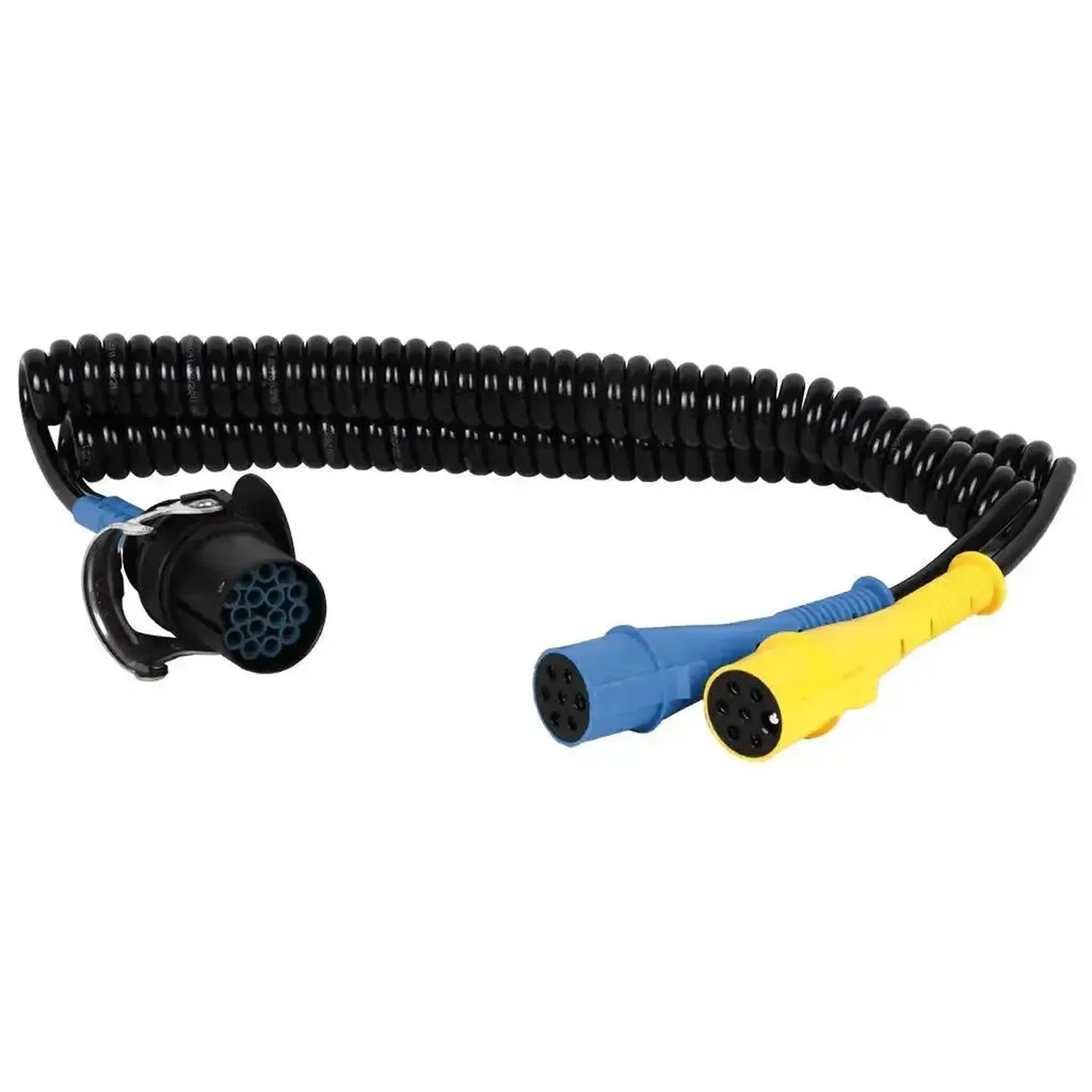

Cojali (2260135) | Mercedes 15-pinový – 7-pinový Type-S/N spirálový kabel | Přívěs

€163,95 včetně DPH
€135,50 bez DPH

Záruka přímo přes AsTools

Záruční případy řešíme sami, rychle a bez zprostředkování výrobce. Díky vlastnímu skladovému zásobování a technické kvalifikaci vám můžeme obvykle pomoci bez zbytečných průtahů. Pouze ve výjimečných situacích produkt přeposíláme dále dodavateli.

2 roky záruky na všechny produkty

Všechny naše produkty jsou dodávány s 2letou zárukou od výrobce. Máte tak jistotu dlouhodobé kvality a servisu.

Jednoduchý návrat zboží

Vrácení zboží si snadno vyžádáte přes svůj účet. Pošleme vám vrácenku na e-mail. Náklady na vrácení nese zákazník.

Odborný zákaznický servis

Naši odborníci jsou připraveni vám poskytnout rychlou a kvalifikovanou pomoc online i v našem kamenném obchodě. Máte otázky? Neváhejte se na nás obrátit.

De Cojali 2260135 is een 24V-spiraalkabel die een 15-pins stekker (ISO 12098) verbindt met twee 7-pins stekkers: Een Type N (ISO 1185, zwart) en een Type S (ISO 3731, wit). Cojali voert hem uit met de pinbezetting voor Mercedes-Benz.

U gebruikt de kabel tussen een trekker met een 15-pins aansluiting en een trailer met de 7-pins aansluitingen 24N en 24S. In de Cojali-catalogus staat hij ook als optionele kabel voor de Jaltest PTE, het testapparaat voor voeding en signalen tussen trekker en trailer.

PLUSPUNTEN

✔Naast verlichting, mistlicht en achteruitrijlicht verbindt de kabel ook pin 12 en 15 van de 15-pins stekker, zodat de Mercedes-specifieke signalen op de 7-pins stekkers aankomen.
✔De zwarte 24N en de witte 24S stekker zijn op kleur te onderscheiden, zodat u ze in één handeling goed aansluit.
✔De permanente +24 V van pin 9 gaat naar pin 4 en pin 6 van de 24S, zodat beide voedingspennen op de trailer spanning krijgen.
✔Met een maximale lengte van 4,5 m en een werktemperatuur van -40 tot 80 °C is de kabel geschikt voor dagelijks gebruik buiten.

AANDACHTSPUNTEN

✕De pinbezetting is afgestemd op Mercedes-Benz; de uitvoering voor Iveco is 2260136 en de algemene uitvoering is 2260108.
✕Pin 10, 11, 13 en 14 van de 15-pins stekker zijn niet doorverbonden.
✕Voor de EBS/ABS-verbinding heeft u daarnaast een kabel met ISO 7638 nodig, zoals de 2260113.
✕Alleen voor 24V-installaties; voor 12V-aanhangers is de kabel niet bedoeld.

Toepassingen en functionaliteiten

De kabel verbindt een trekker met 15-pins aansluiting met een trailer met 24N- en 24S-aansluiting, of dient als testkabel bij de Jaltest PTE.

Wat de kabel verbindt

  • Verlichting naar 24N: Knipperlichten, remlicht en achterlichten.
  • Mistlicht naar 24S: Van pin 3 naar 24S pin 7.
  • Achteruitrijlicht: Van pin 8 naar 24S pin 3.
  • Voeding naar 24S: Pin 9 naar 24S pin 4 en 6.
  • Mercedes-signalen: Pin 12 naar 24S 5, pin 15 naar 24N 7.
  • Massa: Pin 4 naar pin 1 van beide stekkers.

Wat u kunt doen

  • Aankoppelen: Trekker en trailer elektrisch verbinden.
  • Testen: Met Jaltest PTE de signalen aflezen.
  • Vervangen: Een versleten spiraalkabel vervangen.

Zo gebruikt u hem

  1. Stekkers controleren: Kijk of de pennen schoon en recht zijn.
  2. Type N aansluiten: Steek de zwarte stekker in de 24N van de trailer.
  3. Type S aansluiten: Steek de witte stekker in de 24S van de trailer.
  4. 15-pins aansluiten: Steek de 15-pins stekker in de trekker of de PTE.
  5. Functies nalopen: Controleer verlichting en voeding per functie.

Compatibele voertuigen en toepassingen

Bepalend is de pinbezetting voor Mercedes-Benz. De kabel past op een trekker met een 15-pins aansluiting volgens ISO 12098 en een trailer met 7-pins aansluitingen volgens ISO 1185 en ISO 3731.

ISO 12098 naar ISO 1185 en ISO 3731:

  • Mercedes-Benz-trekkers met 15-pins aansluiting: Met een trailer met 24N en 24S.
💡
Goed om te weten: De drie 15-pins naar 2x 7-pins kabels verschillen alleen in pinbezetting. De 2260108 laat pin 10 tot en met 15 vrij, de 2260136 verbindt ook pin 10, 11 en 12, en de 2260135 verbindt pin 12 en 15. De Type N is zwart, de Type S wit.

Verpakkingsinhoud

  • 1x Cojali (2260135) | Mercedes 15-pins - 7-pins Type-S/N Spiraalkabel | Trailer

Technické specifikace

Obecné

Značka kabelu nebo adaptéru. Často musí odpovídat značce Vašeho diagnostického přístroje.Značka
Cojali
O jaký produkt jde: samostatný redukční kabel, adaptér bez kabelu nebo kompletní sada.Druh produktu
Spirálový kabel

Připojení

Konektor zapojovaný do diagnostické zásuvky vozidla nebo stroje. Musí přesně pasovat.Připojení na straně vozidla
15pinová zástrčka (ISO 12098)
Při jakém palubním napětí kabel pracuje. Nákladní vozidla a přívěsy obvykle používají 24 V.Napětí
24 V
V jakém rozsahu teplot lze kabel bezpečně používat.Provozní teplota
-40 až 80 °C

Rozměry a hmotnost

Jak je kabel dlouhý. Delší kabel poskytuje větší volnost u hůře dostupné diagnostické zásuvky.Délka kabelu
450 cm
Jak těžký je kabel nebo adaptér.Hmotnost
1,591 kg
Referenční číslo
2 260 135

Další parametry

Toepassing
Elektrische verbinding trekker en trailer, pinbezetting Mercedes-Benz
Aansluiting trekkerzijde
15-pins ISO 12098 (male)
Aansluiting trailerzijde
7-pins Type N (ISO 1185, zwart) en 7-pins Type S (ISO 3731, wit)
Norm
ISO 12098, ISO 1185, ISO 3731
Segment
Trailer
