Cojali  |  SKU: 2260105

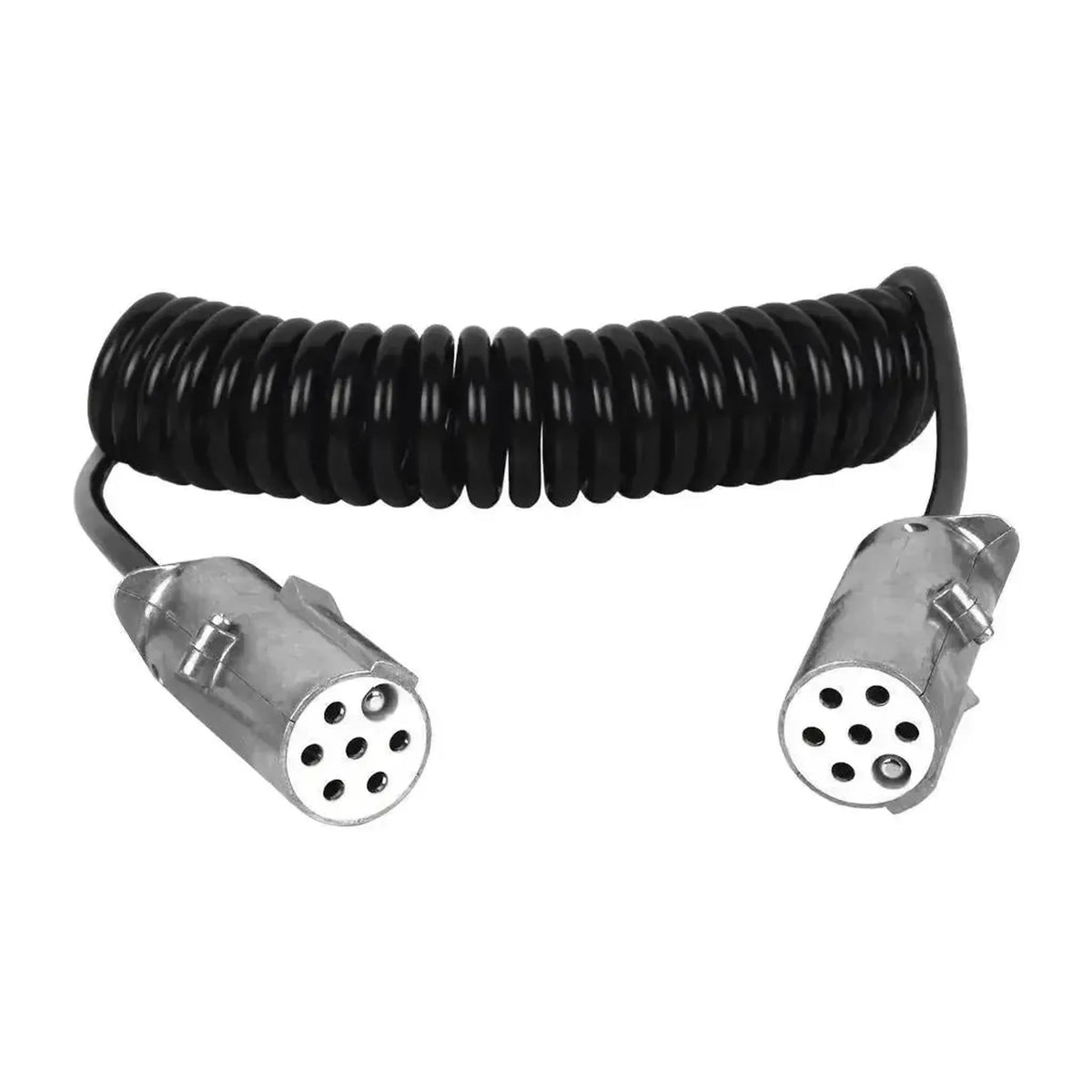

Cojali (2260105) | Wabco 7-pinový kabel Type-S (ISO 3731) Spirálový kabel | Přívěs

€69,95 včetně DPH
€57,81 bez DPH

Záruka přímo přes AsTools

Záruční případy řešíme sami, rychle a bez zprostředkování výrobce. Díky vlastnímu skladovému zásobování a technické kvalifikaci vám můžeme obvykle pomoci bez zbytečných průtahů. Pouze ve výjimečných situacích produkt přeposíláme dále dodavateli.

2 roky záruky na všechny produkty

Všechny naše produkty jsou dodávány s 2letou zárukou od výrobce. Máte tak jistotu dlouhodobé kvality a servisu.

Jednoduchý návrat zboží

Vrácení zboží si snadno vyžádáte přes svůj účet. Pošleme vám vrácenku na e-mail. Náklady na vrácení nese zákazník.

Odborný zákaznický servis

Naši odborníci jsou připraveni vám poskytnout rychlou a kvalifikovanou pomoc online i v našem kamenném obchodě. Máte otázky? Neváhejte se na nás obrátit.

Cojali 2260105 je spirálový kabel 24V s 7pinovým konektorem Type S podle normy ISO 3731 na obou koncích, v bílé barvě. Kabel propojuje přípojku 24S tahače s přípojkou přívěsu, propojeny kolík po kolíku.

Cojali uvádí WABCO 4413000030 jako referenční číslo OE. Přes 24S podle normy procházejí trvalé napájení, napájení přes zapalování, signál poruchy ABS, couvací světlo a zadní mlhové světlo. V katalogu Cojali je tento kabel uveden také jako volitelný kabel pro Jaltest PTE.

VÝHODY

✔Rovnocenný s WABCO 4413000030, takže můžete opotřebovaný originální kabel přímo vyměnit.
✔Všech sedm kolíků je propojeno jedna ku jedné, takže kabel funguje s každou instalací 24S podle normy.
✔Bílé konektory Type S na první pohled odlišíte od černých konektorů Type N pro osvětlení.
✔S maximální délkou 4,1 m a provozní teplotou -40 až 80 °C je kabel vhodný pro každodenní použití venku.

UPOZORNĚNÍ

✕Přípojka 24S nepřenáší signály CAN; pro připojení EBS/ABS podle ISO 7638 je správným kabelem 2260113.
✕Základní osvětlení prochází přes 24N; pro ně je správným kabelem 2260104.
✕Pouze pro systémy 24V; pro přívěsy 12V kabel není určen.
✕Oba konce jsou Type S; pro tahač s 15pinovou přípojkou potřebujete jiný kabel.

Použití a funkce

Kabel propojuje přípojku 24S tahače a přívěsu, nebo slouží jako testovací kabel pro Jaltest PTE.

Co kabel propojuje

  • Kolík 4 a 6: Trvalé napájení a napájení přes zapalování.
  • Kolík 2: Signál poruchy ABS.
  • Kolík 3: Couvací světlo.
  • Kolík 7: Zadní mlhové světlo.
  • Kolík 5: Řízení přes zem.
  • Kolík 1: Zem.

Co můžete dělat

  • Připojení: Elektrické propojení tahače a přívěsu.
  • Testování: Odečtení signálů pomocí Jaltest PTE.
  • Výměna: Výměna opotřebovaného spirálového kabelu.

Způsob použití

  1. Kontrola konektorů: Zkontrolujte, zda jsou kolíky čisté a rovné.
  2. Vyhledání přípojky: Najděte bílou přípojku 24S na tahači i na přívěsu.
  3. Připojení na straně přívěsu: Zasuňte jeden konektor do přípojky 24S na přívěsu.
  4. Připojení na straně tahače: Zasuňte druhý konektor do tahače nebo PTE.
  5. Kontrola funkcí: Zkontrolujte napájení, mlhové světlo a couvací světlo.

Kompatibilní vozidla a použití

Rozhodující je 7pinová přípojka Type S podle ISO 3731. Cojali uvádí tento kabel pro následující nákladní automobily.

Mercedes-Benz:

  • Atego, L, MK, NG a SK: S přípojkou 24S.

Scania:

  • Řada 2, 3 a 4, P, G, R a T: S přípojkou 24S.

Volvo:

  • F10, F12, F16, N10 a N12: S přípojkou 24S.
  • FL10, FL12, FM9, FM10, FM11, FM12 a FM13: S přípojkou 24S.
  • FH12, FH13 a FH16: Také FH13 a FH16 Euro 6.

DAF, MAN a Renault:

  • Nákladní automobily: S přípojkou 24S.
💡
Dobré vědět: Konektor Type S tohoto kabelu je bílý, konektor Type N pro osvětlení je černý. Oba konektory jsou podle normy provedeny odlišně, proto na přívěsu zkontrolujte, kterou zásuvku chcete připojit.

Obsah balení

  • 1x Cojali (2260105) | Wabco 7-pinový Type-S (ISO 3731) spirálový kabel | Přívěs

Technické specifikace

Obecné

Značka kabelu nebo adaptéru. Často musí odpovídat značce Vašeho diagnostického přístroje.Značka
Cojali
O jaký produkt jde: samostatný redukční kabel, adaptér bez kabelu nebo kompletní sada.Druh produktu
Spirálový kabel

Připojení

Při jakém palubním napětí kabel pracuje. Nákladní vozidla a přívěsy obvykle používají 24 V.Napětí
24 V
V jakém rozsahu teplot lze kabel bezpečně používat.Provozní teplota
-40 až 80 °C

Rozměry a hmotnost

Jak je kabel dlouhý. Delší kabel poskytuje větší volnost u hůře dostupné diagnostické zásuvky.Délka kabelu
410 cm
Jak těžký je kabel nebo adaptér.Hmotnost
1,04 kg
Referenční číslo
2 260 105

Další parametry

Použití
Propojení přípojky 24S tahače a přívěsu
Připojení na straně tahače
7pinový Type S (ISO 3731, bílý)
Připojení na straně přívěsu
7pinový Type S (ISO 3731, bílý)
