Univerzální ELM327 (CHT340) (HS/MS-CAN Switch) | USB-diagnostický kabel

Name: Univerzální ELM327 (CHT340) (HS/MS-CAN Switch) | USB-diagnostický kabel
Brand: AsTools
SKU: A0141-2
Price: 15.95 EUR
Availability: InStock
Rating: 5 (2 reviews)

2 recenzí

€15,95 včetně DPH

€13,18 bez DPH

Záruka přímo přes AsTools

Záruční případy řešíme sami, rychle a bez zprostředkování výrobce. Díky vlastnímu skladovému zásobování a technické kvalifikaci vám můžeme obvykle pomoci bez zbytečných průtahů. Pouze ve výjimečných situacích produkt přeposíláme dále dodavateli.

2 roky záruky na všechny produkty

Všechny naše produkty jsou dodávány s 2letou zárukou od výrobce. Máte tak jistotu dlouhodobé kvality a servisu.

Jednoduchý návrat zboží

Vrácení zboží si snadno vyžádáte přes svůj účet. Pošleme vám vrácenku na e-mail. Náklady na vrácení nese zákazník.

Odborný zákaznický servis

Naši odborníci jsou připraveni vám poskytnout rychlou a kvalifikovanou pomoc online i v našem kamenném obchodě. Máte otázky? Neváhejte se na nás obrátit.

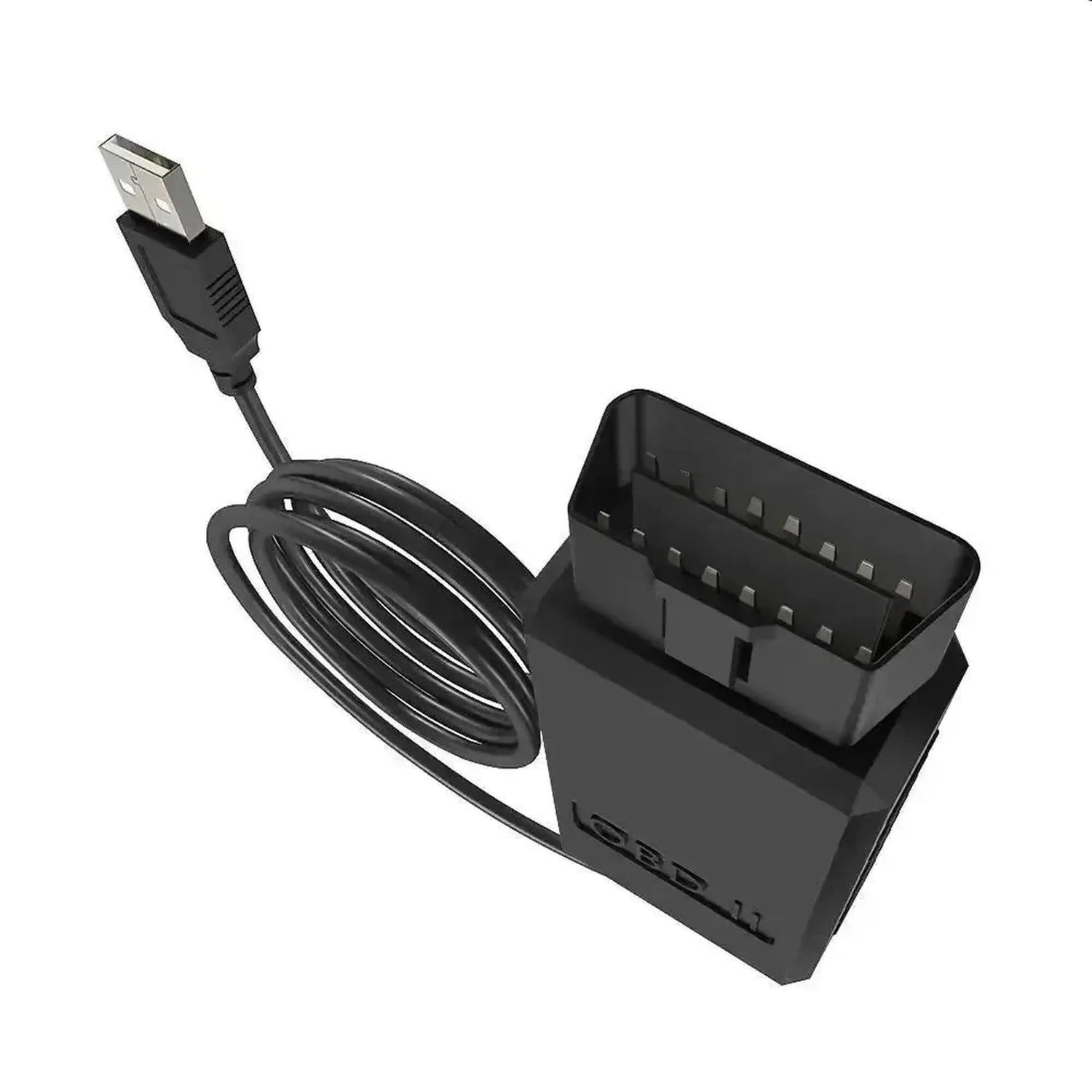

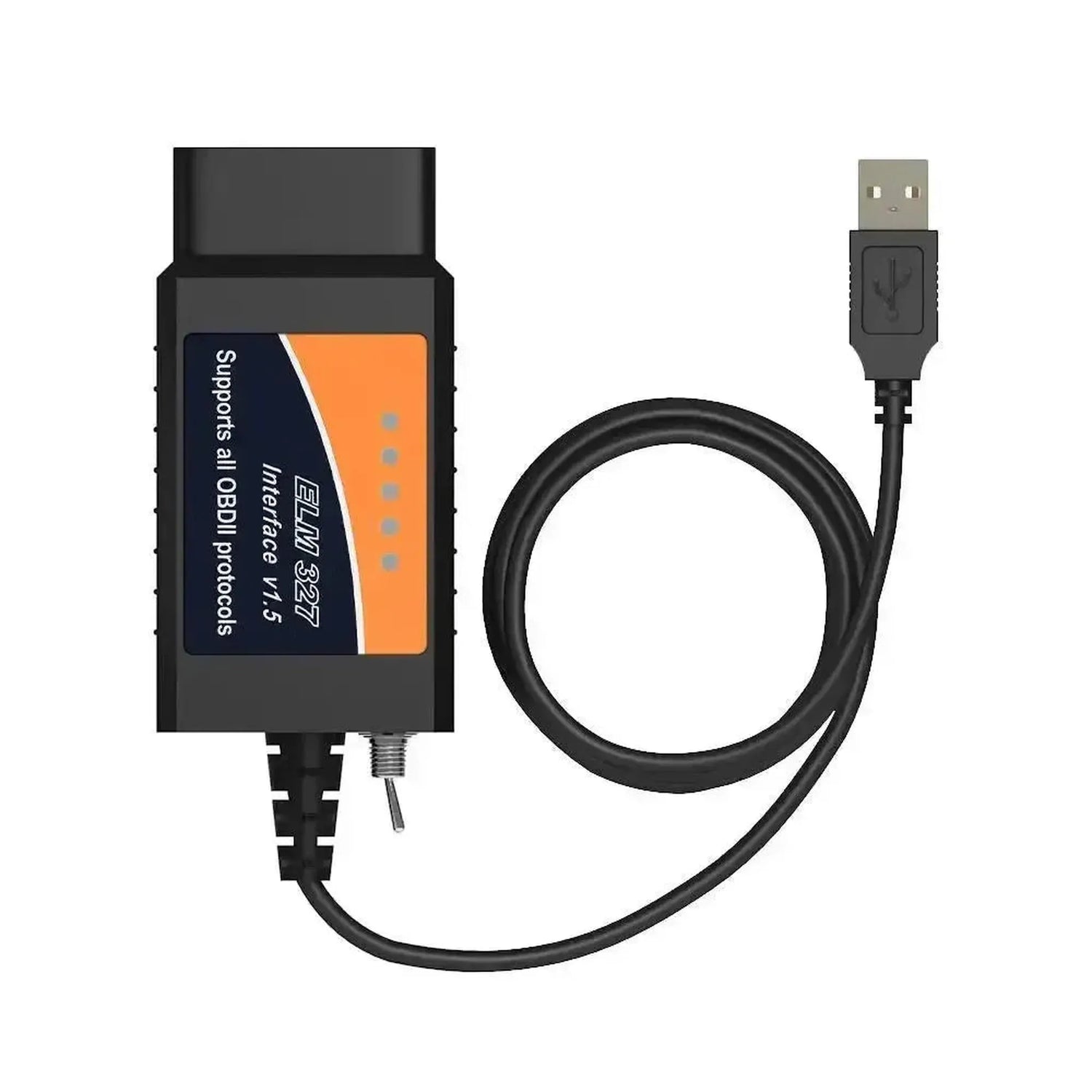

Univerzální ELM327 (CHT340) s přepínačem HS/MS-CAN je kabelové USB rozhraní, které spojuje váš notebook s vozidlem přes port OBD2. S diagnostickým softwarem, jako je FORScan, čtete chybové kódy a živá data a upravujete nastavení řídicích jednotek.

Rozdíl oproti běžnému ELM327 spočívá v přepínači na kabelu. Tím vyberete mezi HS-CAN (pin 6 a 14) a MS-CAN (pin 3 a 11). Ford a Mazda používají MS-CAN mimo jiné pro audio, klimatizaci a komfortní moduly; bez přepínače software tyto moduly nevidí. Čip CHT340 USB (CH340T) funguje pod Windows s bezplatným ovladačem.

PŘEDNOSTI

✔HS- a MS-CAN — Jeden přepínač pro obě sítě.

✔Ideální pro FORScan — Také komfortní moduly Ford a Mazda.

✔Kabelové připojení přes USB — Stabilní během kódování.

✔Napájení přes OBD2 — Nepotřebuje nabíječku ani baterii.

UPOZORNĚNÍ

✕Ruční přepínání — FORScan vás vyzve, kdy máte přepnout.

✕Nutný ovladač — Nejprve nainstalujte ovladač CH340.

✕Závislé na softwaru — Funkce určuje software.

✕Pouze USB — Bez Bluetooth a WiFi.

Použití a funkce

Kabel je určen pro kutily a dílny, které chtějí číst nebo kódovat pomocí notebooku, zejména u Ford a Mazda.

Funkce

Chybové kódy: Čtení a mazání.
Živá data: Hodnoty senzorů v reálném čase.
Kódování: Úprava nastavení pomocí FORScan.
MS-CAN: Přístup ke komfortním modulům.

Vypínač

HS-CAN: Pin 6 a 14, mj. motor, ABS a airbag.
MS-CAN: Pin 3 a 11, mj. audio a komfort.
Přepnutí: Pouze tehdy, pokud to software vyžaduje.

Jak jej používat

Instalace ovladače: Nainstalujte ovladač CH340 do svého notebooku s Windows.
Připojení: Zasuňte kabel do portu OBD2 a do USB portu.
Výběr portu COM: V softwaru vyberte port COM ze Správce zařízení.
Zapalování: Zapněte zapalování a spusťte software.
Přepínání: Přepněte přepínač, jakmile to FORScan vyžádá.

Speciální funkce a možnosti

Čím se tento kabel liší od standardního ELM327:

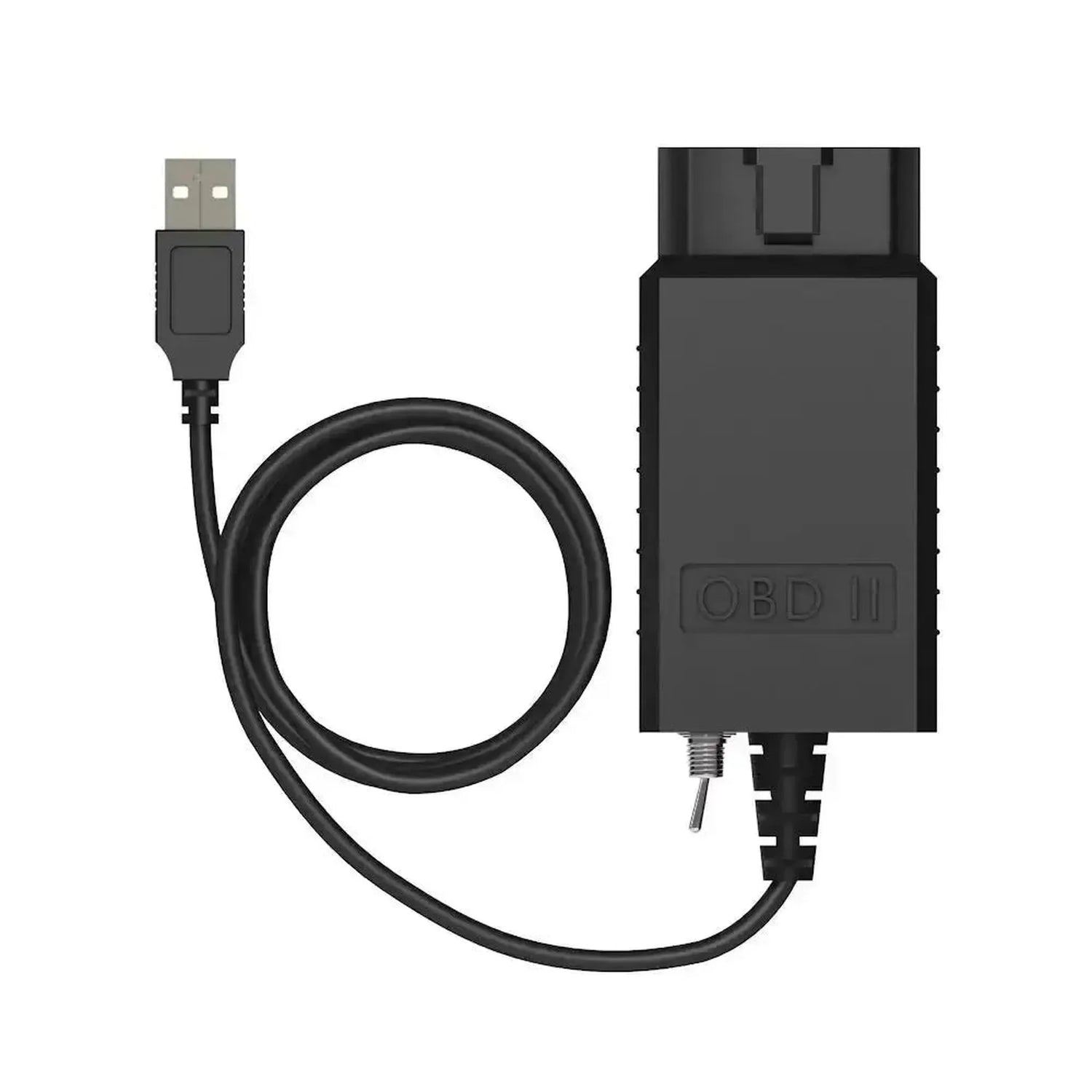

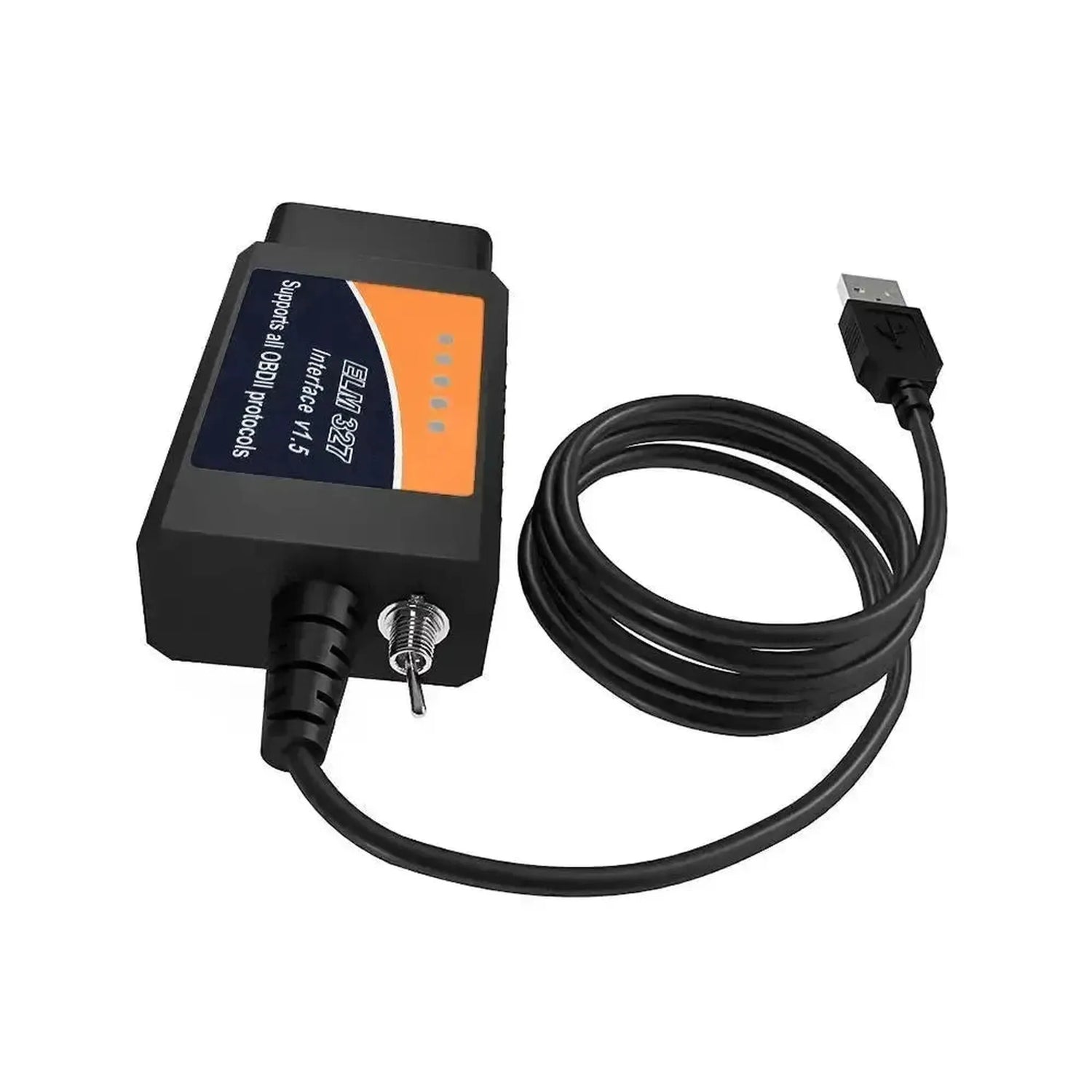

Fyzický přepínač: HS-CAN a MS-CAN bez pájení.
Kabelové připojení: Žádný výpadek signálu během kódování.
Univerzální OBD2: Lze použít také jako běžný čtecí kabel.

Kompatibilní software a operační systémy

Kabel funguje pouze se softwarem na PC nebo notebooku. Známé programy:

FORScan: Diagnostika a kódování pro Ford, Mazda, Lincoln a Mercury.
ELMConfig: Konfigurace modulů Ford a Mazda.
Obecný software OBD2: Například ScanMaster-ELM pro standardní OBD2.

Operační systém: Windows s ovladačem CH340. Kabel se pak zobrazí jako port COM ve Správci zařízení.

Kompatibilní vozidla

Pro standardní diagnostiku OBD2 kabel funguje u většiny vozidel s portem OBD2: v Evropě u benzínových od roku 2001 a u naftových od roku 2004. Přepínač je určen pro vozidla s oddělenou sítí MS-CAN:

Ford: Modely od cca 2003–2004 s MS-CAN.
Mazda: Modely s MS-CAN, mj. na platformách Ford.
Lincoln a Mercury: Modely s MS-CAN.

Obsah balení

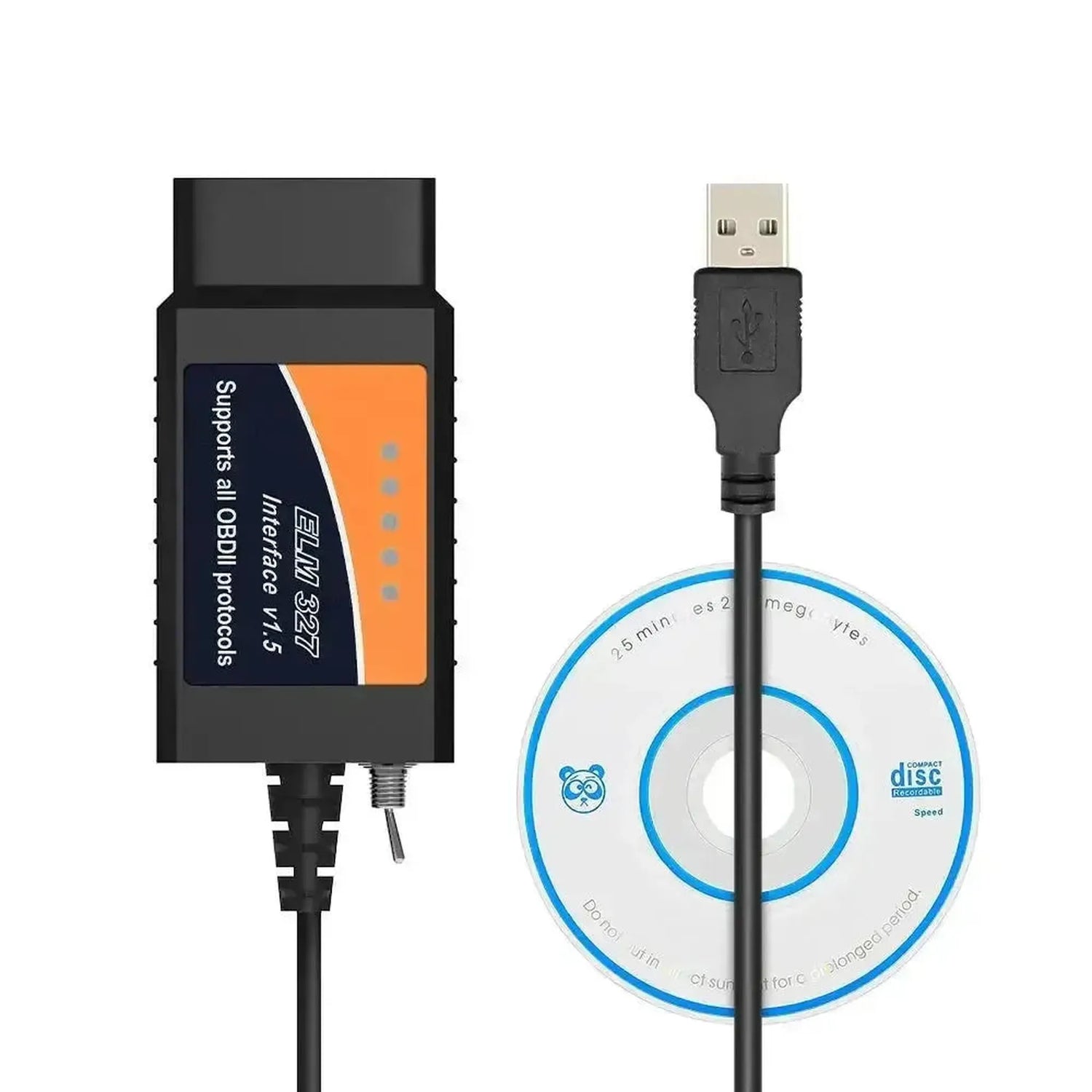

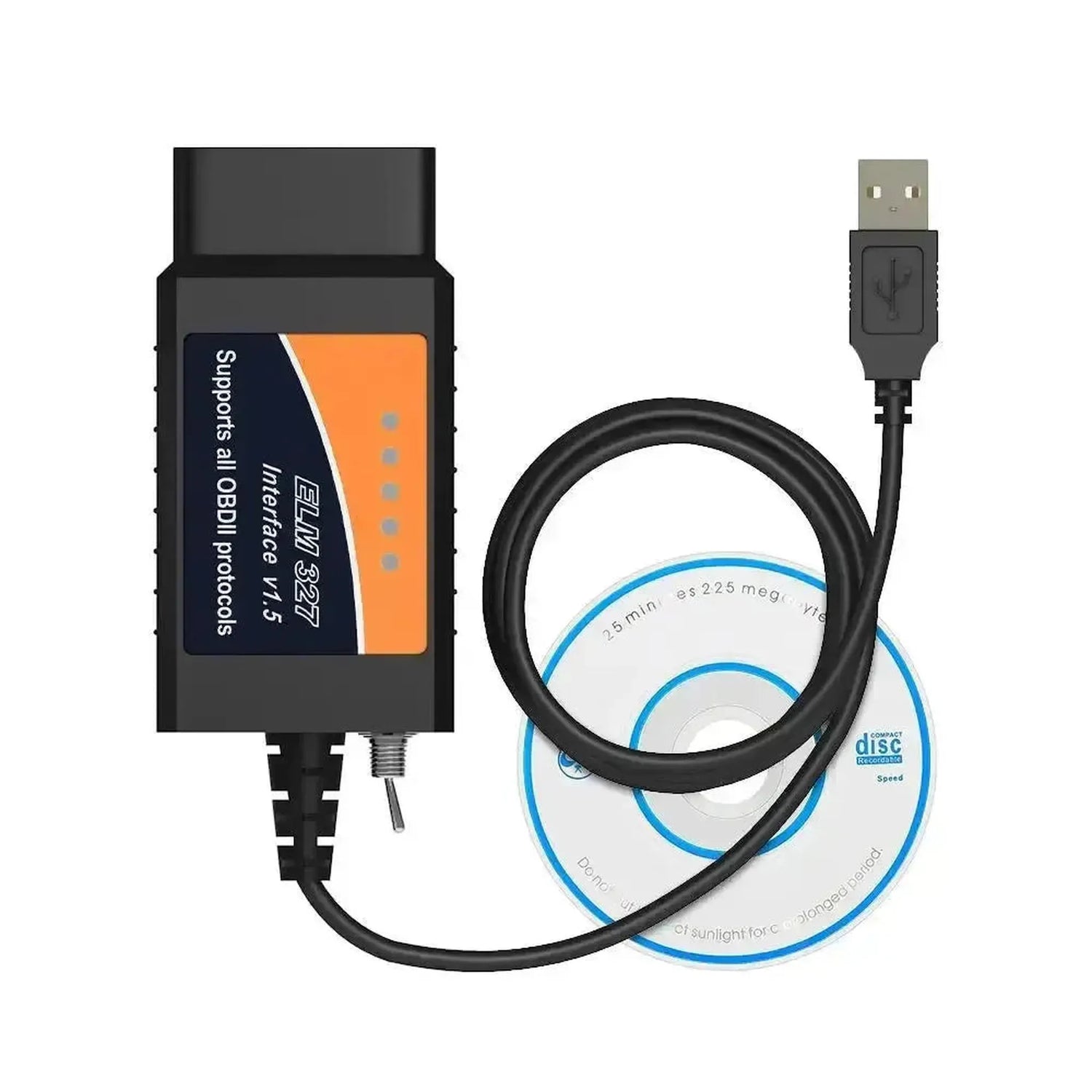

1x Univerzální ELM327 (CHT340) s přepínačem HS/MS-CAN | USB kabelové rozhraní

💡

Dobré vědět: Přepínač nastavte standardně na HS-CAN. FORScan sám vyzve, kdy přepnout na MS-CAN a zase zpět. Pokud FORScan nikdy nevyzve k přepnutí, nebude hledat ani moduly MS-CAN; v takovém případě zkontrolujte nastavení připojení.

Technické specifikace

Obecné

Výrobce rozhraní. Universal znamená neznačkový klon ELM327.Značka: Universeel

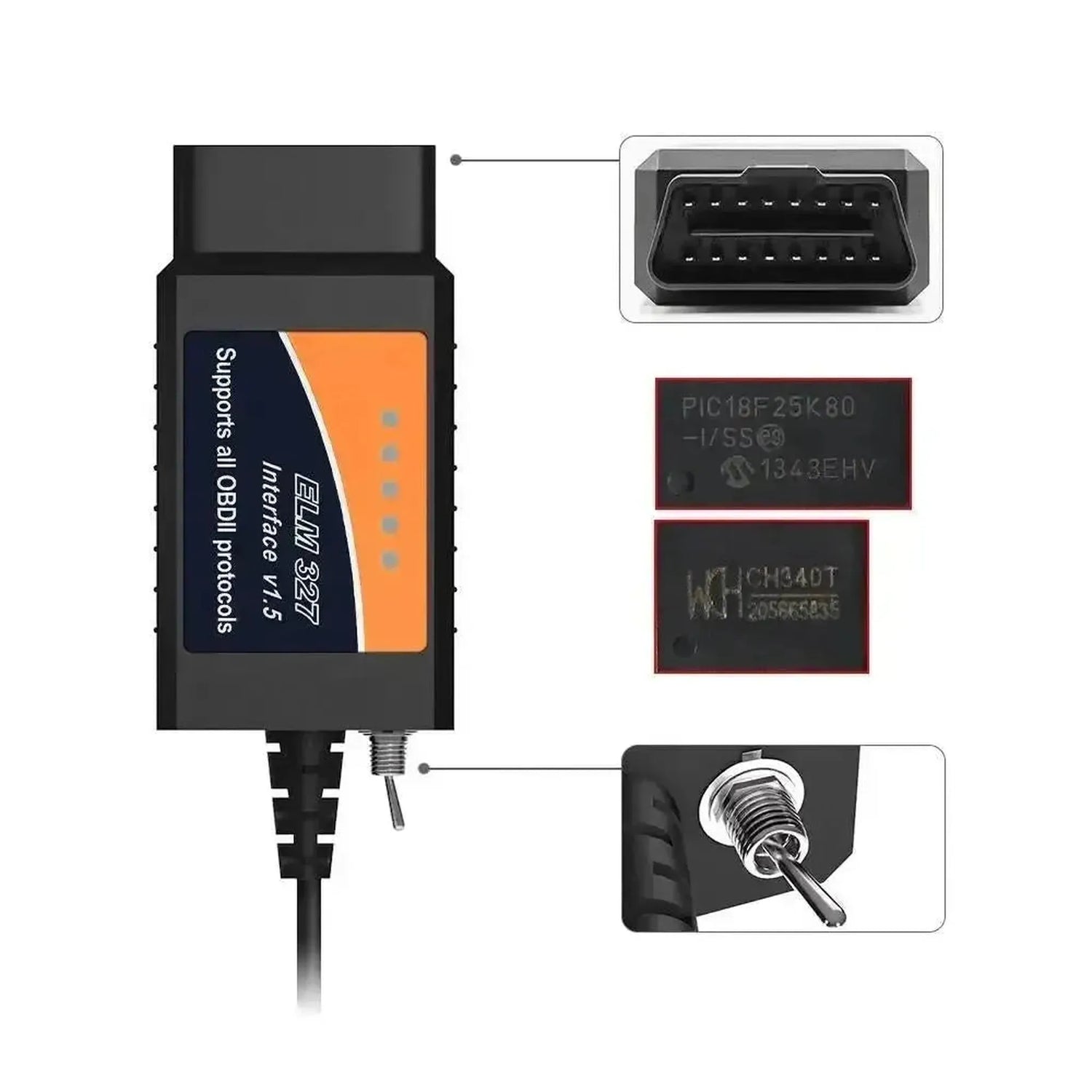

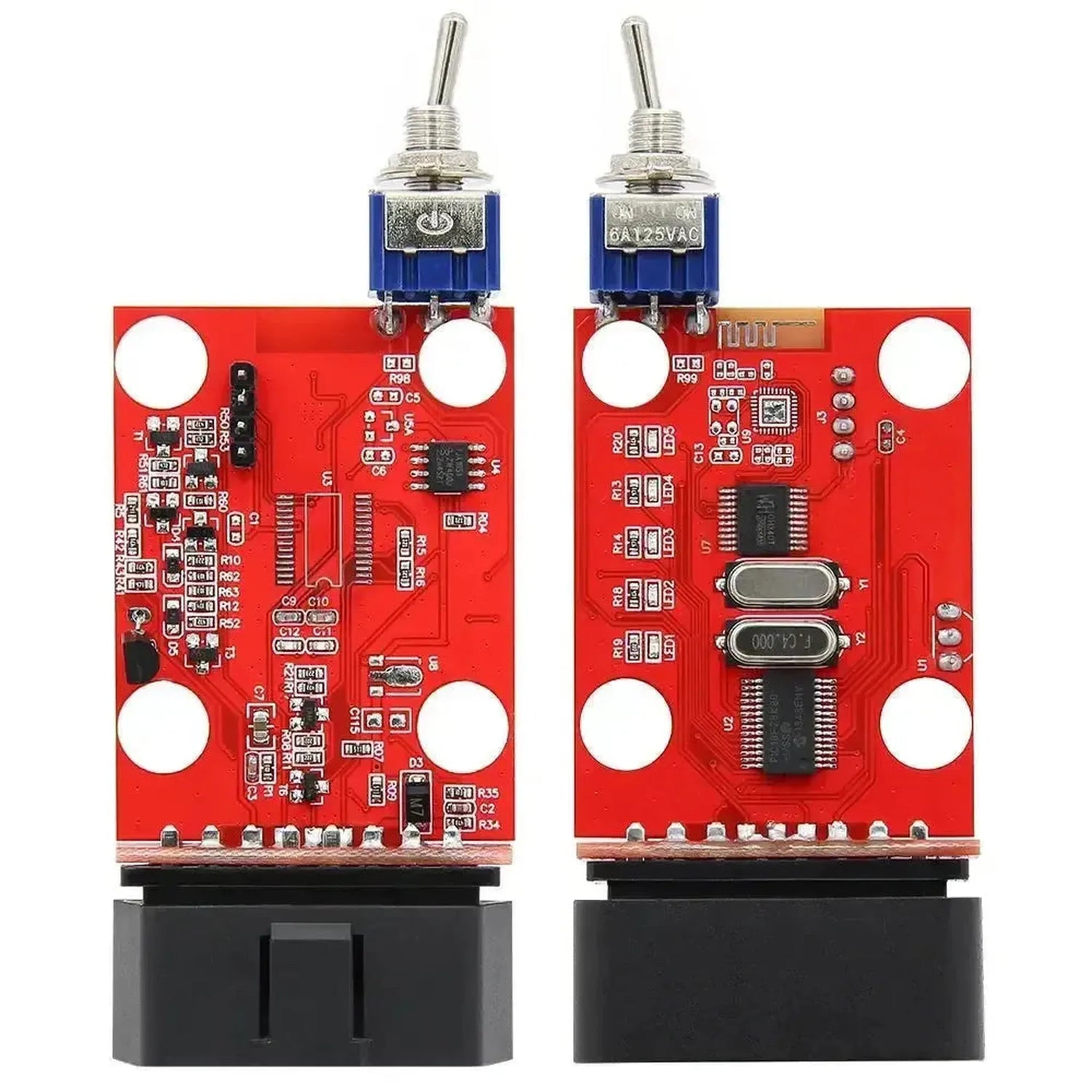

Čip uvnitř rozhraní. Kvalitní čip zajišťuje stabilní připojení a rychlejší přenos dat.Čip: CHT340 (CH340T)

Připojení

Jak rozhraní komunikuje s telefonem, tabletem nebo notebookem: bezdrátově přes Bluetooth nebo pomocí USB kabelu.Připojení k telefonu nebo PC: USB
S BLE rozhraní funguje i s iPhonem nebo iPadem. Bez BLE to většinou nejde.Bluetooth Low Energy (BLE): Ne
Délka kabelu. S delším kabelem snadněji umístíte notebook vedle vozidla.Délka kabelu: 1,5 m

Kompatibilita

Na jakých zařízeních lze rozhraní používat. Pokud máte iPhone, věnujte pozornost podpoře iOS.Operační systémy: Windows
S jakými diagnostickými aplikacemi a programy rozhraní funguje. Některé aplikace nabízejí více, například kódování u BMW nebo Ford.Kompatibilní aplikace: FORScan
ScanMaster-ELM
ELMConfig
Komunikační jazyky, kterým rozhraní rozumí. Starší a americká vozidla někdy používají protokoly, které ne každé rozhraní podporuje.Protokoly: SAE J1850 PWM/VPW
ISO 9141-2
KWP2000
Přepínač mezi dvěma sítěmi CAN. Potřebný pro přístup ke všem modulům Ford a Mazda pomocí FORScan.Přepínač HS-CAN a MS-CAN: Ano

Funkce

Úprava nastavení vozidla, například aktivace skrytých funkcí. Funguje pouze s aplikacemi jako BimmerCode nebo FORScan.Kódování: Ano
Resety a učicí funkce, například vynulování servisního intervalu. Umožňuje více než jen čtení chybových kódů.Servisní resety: Ano

Napájení

Napětí, při kterém rozhraní pracuje. Většina je určena pro osobní automobily s 12 V, nikoli pro 24V nákladní vozidla.Napájecí napětí: Přes port OBD2 (12 V)
Připojení k vozidlu: 16-pins OBD2
Připojení k počítači: USB-A

Další parametry

Model: ELM327 (CHT340) s přepínačem HS/MS-CAN
Typ: Kabel rozhraní OBD2 (USB)
Vypínač: HS-CAN (pin 6/14) / MS-CAN (pin 3/11)
Protokoly: ISO 15765-4 (CAN), ISO 14230-4 (KWP2000), ISO 9141-2, SAE J1850 PWM/VPW
