Jaltest  |  SKU: JDC603A

Jaltest (JDC603A) | Mercury 4-pinový OBD – 16-pinový OBD2 redukční kabel | Motorový člun

€74,95 včetně DPH
€61,94 bez DPH

Záruka přímo přes AsTools

Záruční případy řešíme sami, rychle a bez zprostředkování výrobce. Díky vlastnímu skladovému zásobování a technické kvalifikaci vám můžeme obvykle pomoci bez zbytečných průtahů. Pouze ve výjimečných situacích produkt přeposíláme dále dodavateli.

2 roky záruky na všechny produkty

Všechny naše produkty jsou dodávány s 2letou zárukou od výrobce. Máte tak jistotu dlouhodobé kvality a servisu.

Jednoduchý návrat zboží

Vrácení zboží si snadno vyžádáte přes svůj účet. Pošleme vám vrácenku na e-mail. Náklady na vrácení nese zákazník.

Odborný zákaznický servis

Naši odborníci jsou připraveni vám poskytnout rychlou a kvalifikovanou pomoc online i v našem kamenném obchodě. Máte otázky? Neváhejte se na nás obrátit.

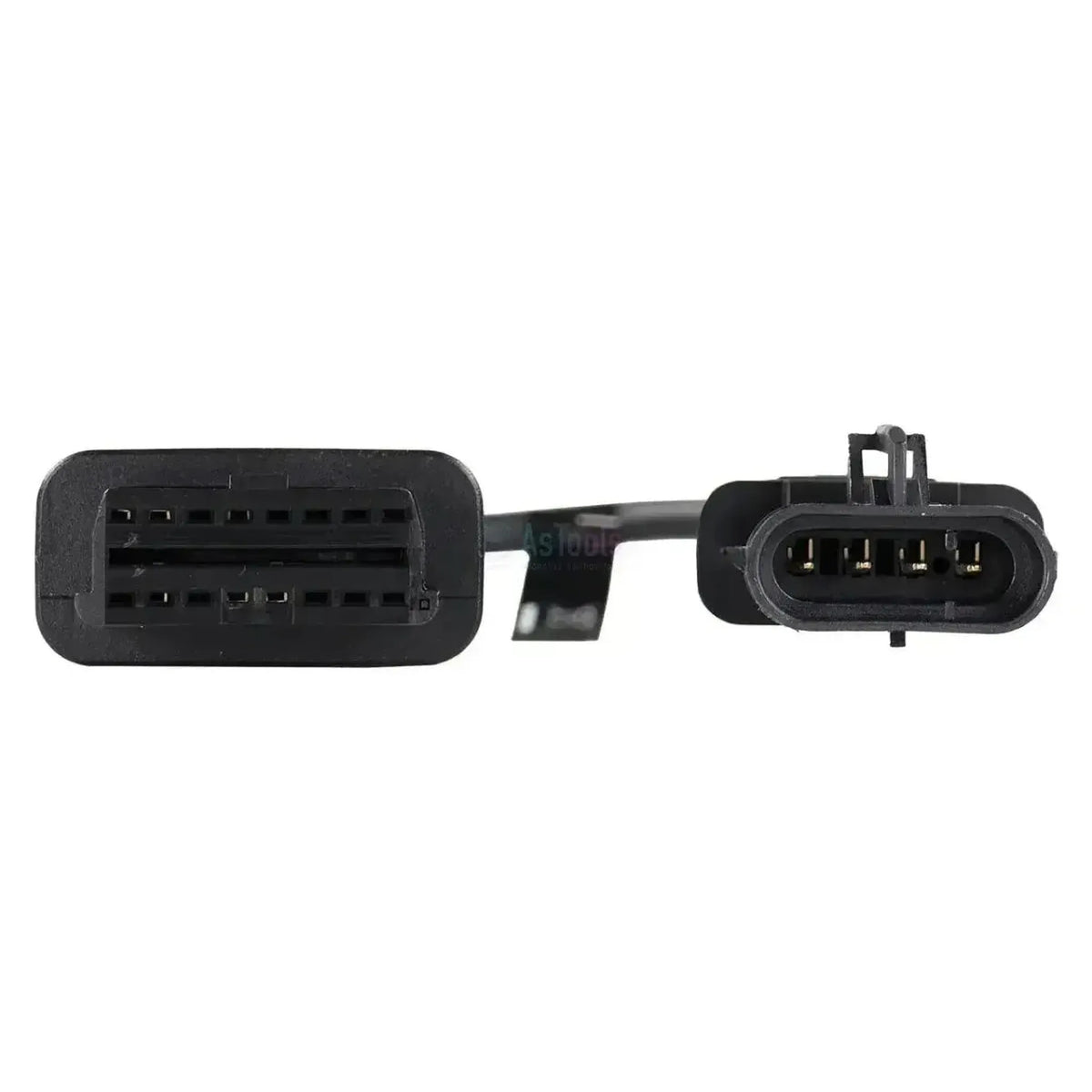

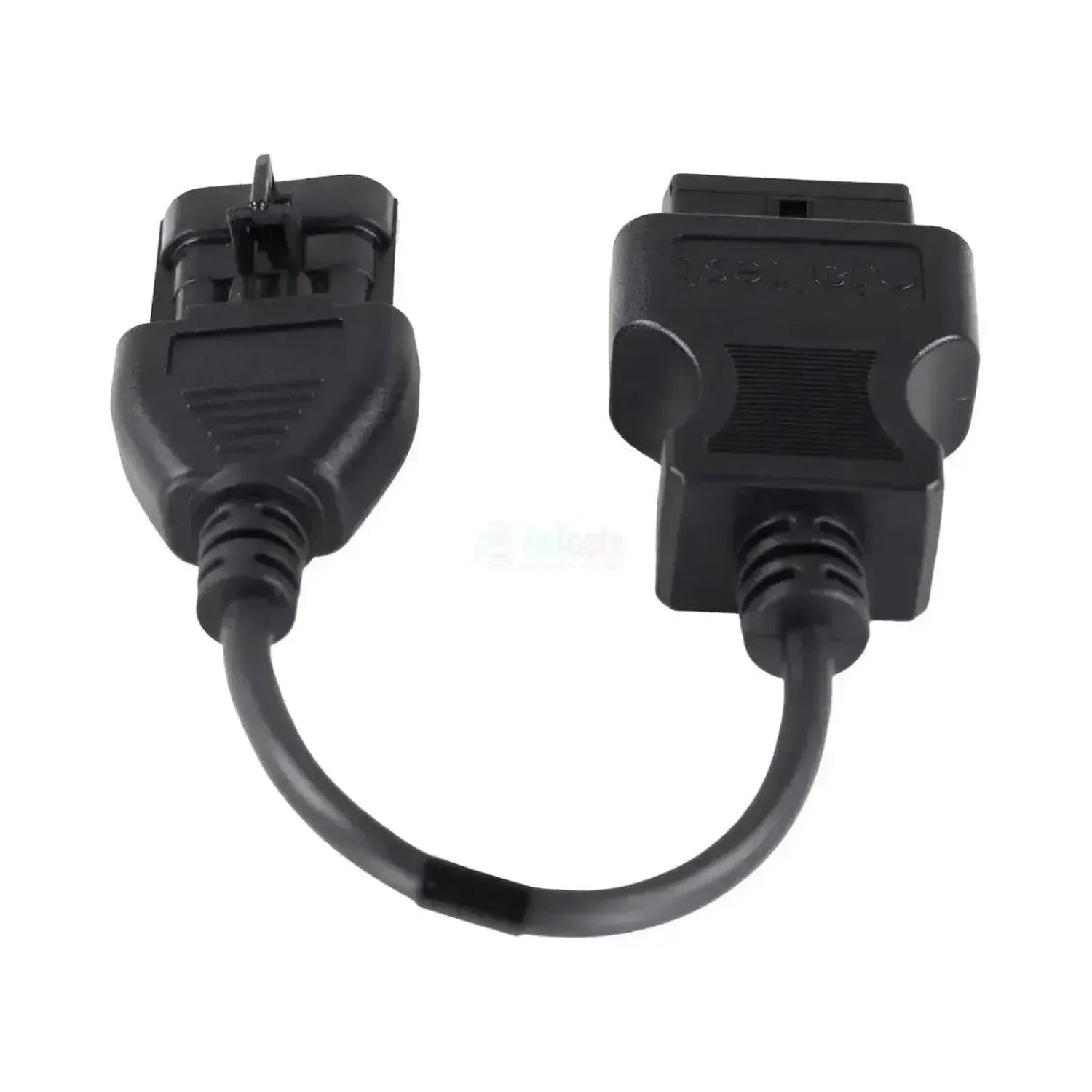

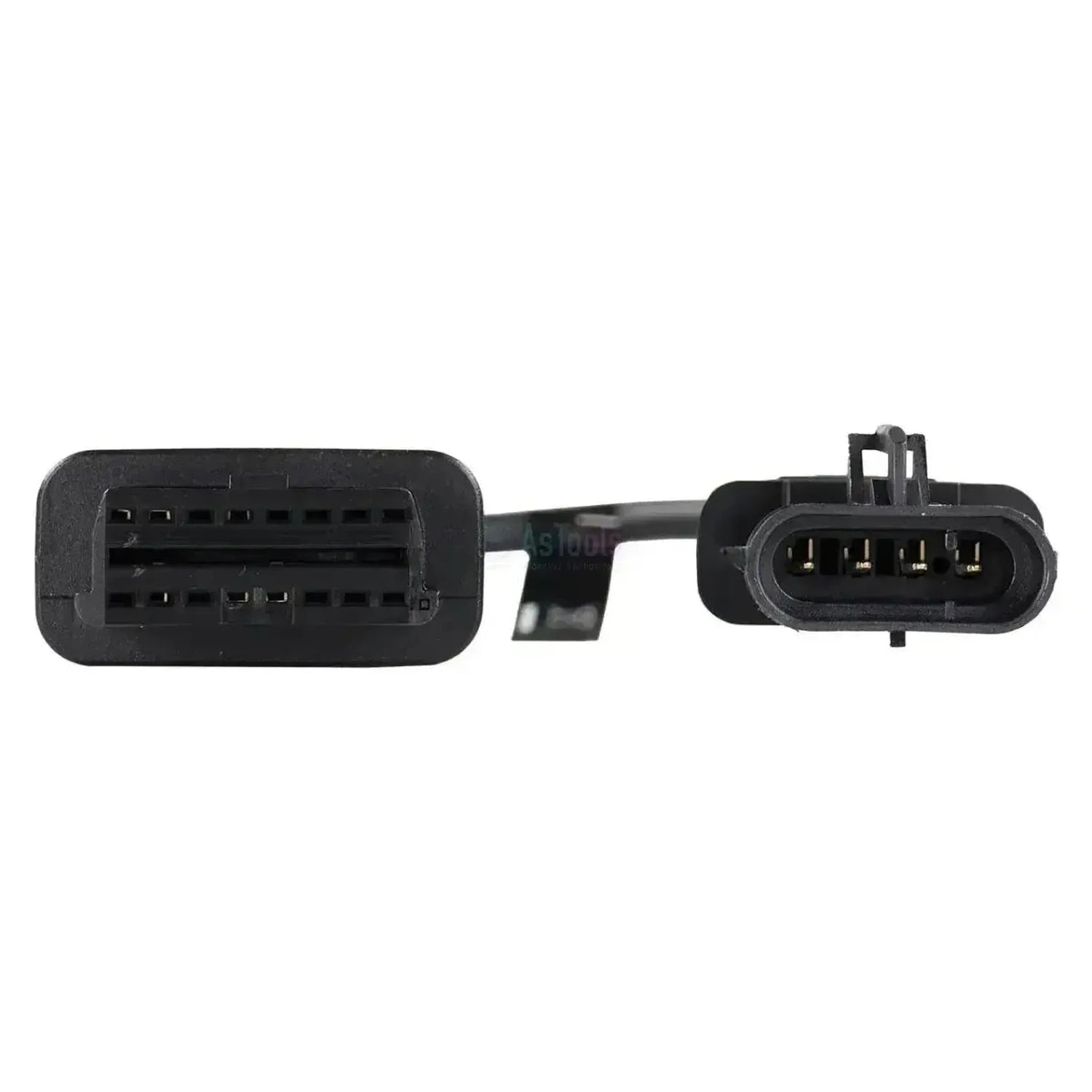

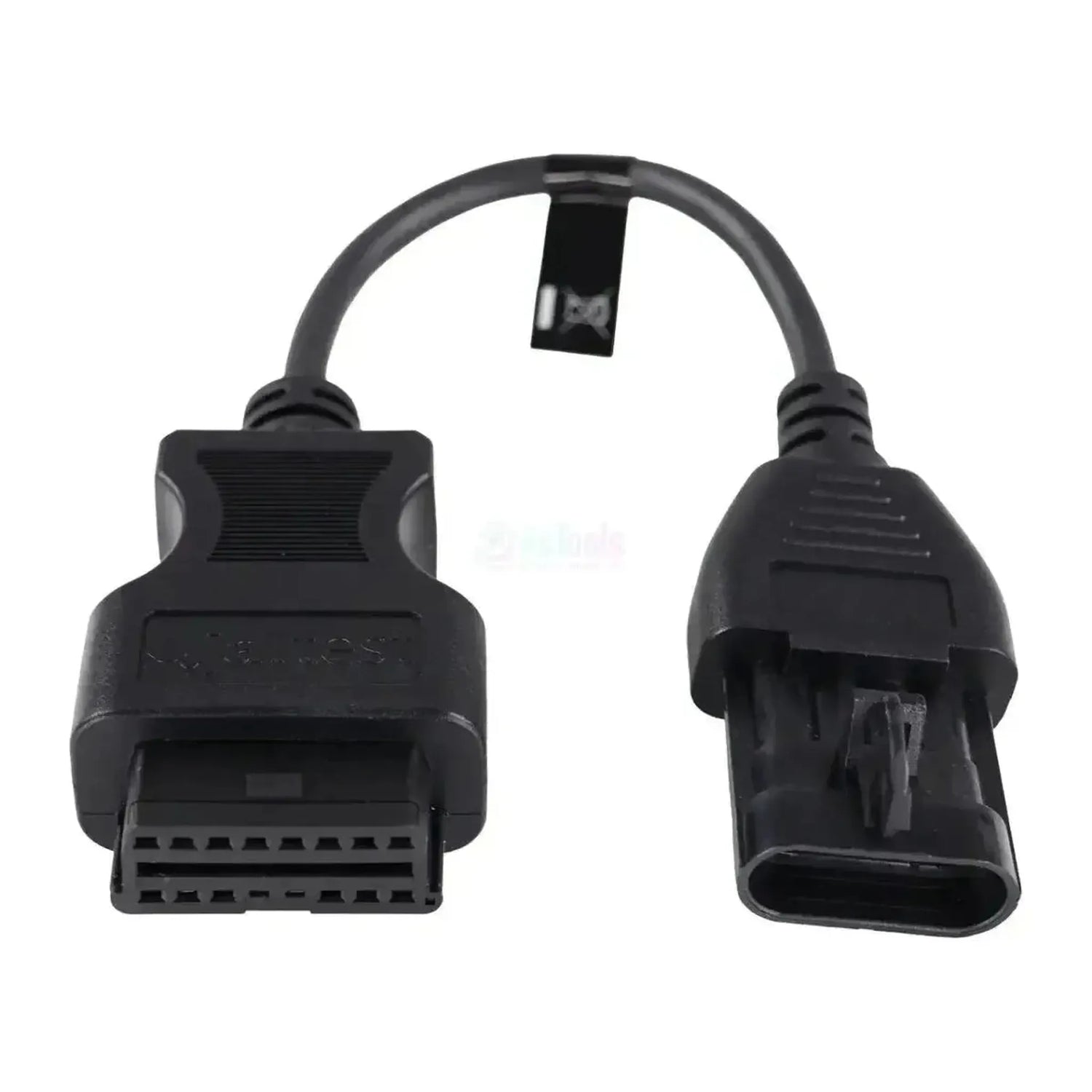

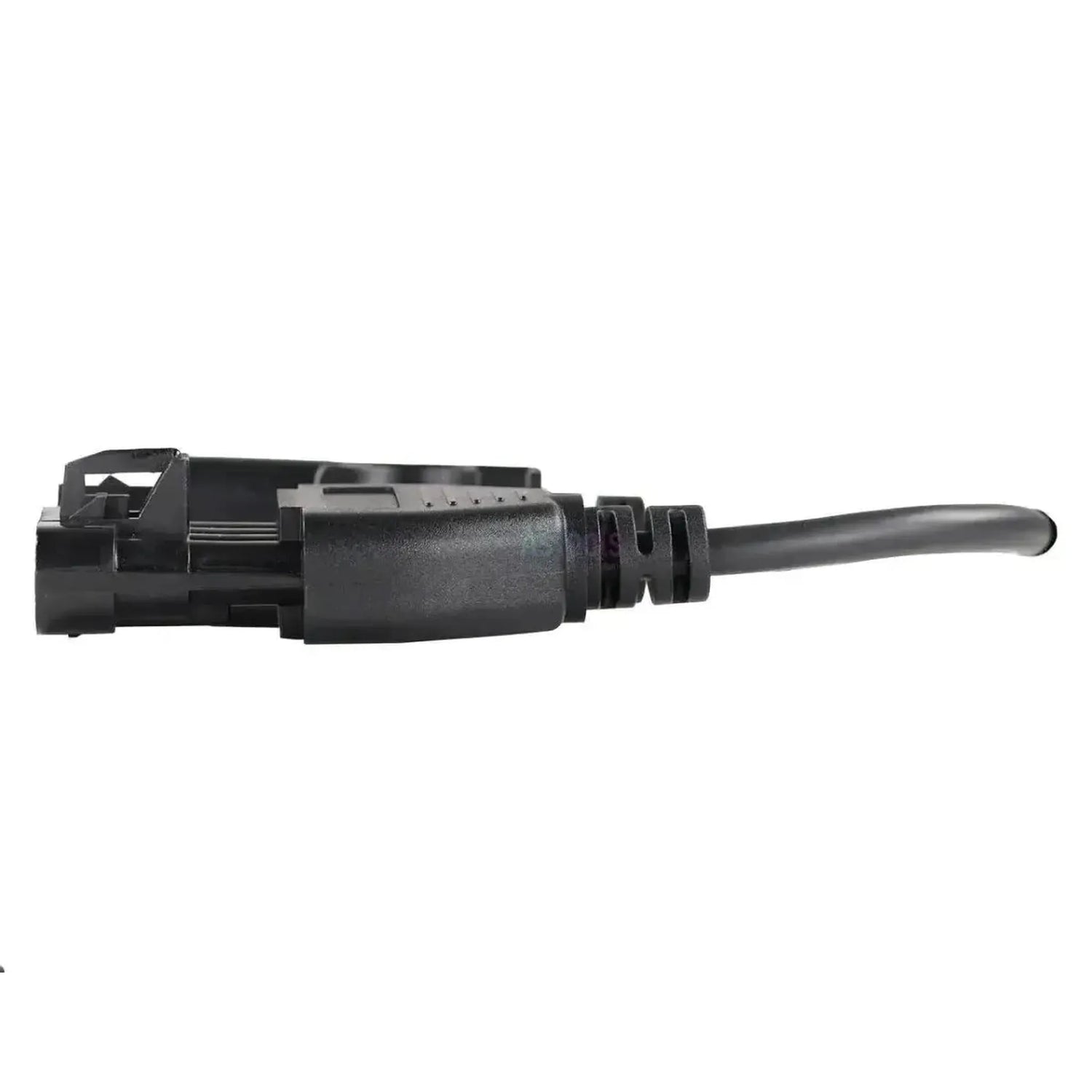

Jaltest JDC603A propojuje 4-pinový diagnostický konektor motorů Mercury s 16-pinovým vstupem OBD2 vašeho diagnostického kabelu Jaltest. Na straně motoru je široký, plochý černý konektor se zaobleným krytem a zajišťovacím jazýčkem v horní části. Mercury používá stejný konektor u závěsných motorů i u vnitřních motorů MerCruiser. Kabel měří 28 až 30 cm.

Za tímto konektorem jsou řídicí jednotky motorů PCM-555 a ECM-555, ECM-70 G3 a ECM DFI motorů Optimax. Dále se dostanete k DTS G3 pro digitální ovládání plynu a řazení a k TVM G3 pro řízení kurzu. U řídicích jednotek 555 máte k dispozici všechny funkce včetně kalibrace a resetu; u DTS G3 Jaltest nečte chybové kódy. Kabel spadá pod Jaltest Marine.

PLUSPUNKTY

✔U PCM-555 a ECM-555 je k dispozici kompletní seznam funkcí: chybové kódy, měřené hodnoty, ovládání komponent, parametry, kalibrace a reset.
✔Kromě řídicí jednotky motoru dosáhne také na DTS G3 pro ovládání plynu a řazení a na TVM G3 pro řízení kurzu.
✔Jeden kabel pro závěsné a vnitřní motory: Mercury používá tento 4-pinový konektor u závěsných motorů i u bloků MerCruiser.
✔Funguje bez prodlužovacího kabelu s Jaltest Link V8.1 a s V9.

UPOZORNĚNÍ

✕U DTS G3 Jaltest nečte chybové kódy: zůstává u měřených hodnot, kalibrace a živých dat.
✕U ECM DFI motorů Optimax chybí parametry, kalibrace a reset.
✕Pouze pro široký 4-pinový konektor: 2-pinová přípojka A9 vede přes JDC614A, 10-pinová přípojka MEFI přes JDC604.9 a přípojka SmartCraft G3 přes JDC617A.
✕Pro použití jsou potřeba Jaltest Link a aktivní licence pro Jaltest Marine; ty ke kabelu nejsou součástí.

Použití a funkce

Přes toto spojení se pomocí softwaru Jaltest dostanete k řídicí jednotce motoru Mercury a k palubní ovládací elektronice. Rozsah funkcí se liší podle řídicí jednotky: u PCM- a ECM-555 dostanete všechny funkce, u DTS G3 nejméně. Níže uvedené jednotky patří do pokrytí Mercury v rámci Jaltest Marine.

Řídicí jednotky, ke kterým se dostanete

  • PCM-555 a G3: Motor, kompletní seznam funkcí.
  • ECM-555 a G3: Motor, kompletní seznam funkcí.
  • ECM-70 G3: Motor, kompletní seznam funkcí.
  • ECM DFI: Optimax, bez parametrů.
  • DTS G3: Plyn a řazení, bez chybových kódů.
  • TVM G3: Řízení kurzu, chybové kódy a živá data.

Co můžete dělat

  • Chybové kódy: Čtení a mazání po opravě.
  • Měřené hodnoty: Sledování v reálném čase při běžícím motoru.
  • Komponenty: Přímé ovládání akčních členů.
  • Parametry a reset: U PCM- a ECM-555.
  • Kalibrace: U jednotek 555 a DTS G3.

Jak jej použít

  1. Hledání konektoru: Široký 4-pinový konektor u motoru.
  2. Připojení: Zasuňte JDC603A do konektoru.
  3. Propojení s Link: Strana OBD2 na kabelu Jaltest.
  4. Zapnutí zapalování: Zapněte zapalování.
  5. Čtení: Vyberte Mercury a řadu motorů.

Kompatibilní vozidla a použití

Rozhodující je konektor, ne model. Tento kabel se hodí ke každému motoru Mercury s 4-pinovou přípojkou, závěsnému i vnitřnímu. Jaltest Marine pokrývá níže uvedené řady v rámci Mercury; zda máte správný kabel, poznáte podle širokého plochého konektoru se zajišťovacím jazýčkem, nikoli podle typového čísla motoru.

Mercury závěsné:

  • Řada Fourstroke: 15 až 300 k, včetně provedení Jet Fourstroke.
  • Řada Verado: 135 až 600 k.
  • Řada Optimax: 75 až 250 k.
  • Pro XS, Pro Max a SeaPro: 15 až 500 k.

Mercury MerCruiser vnitřní:

  • Provedení MPI a MAG: Mimo jiné 4,3, 5,0, 5,7, 6,2, 7,4, 8,1 a 8,2.
  • Ostatní: 496 MAG, motory Scorpion a Vazer.
💡
Dobré vědět: Přípojka se nachází v motorovém prostoru, na motoru nebo vedle něj. Mercury používá vedle sebe tři diagnostické konektory: tento široký 4pinový, malý oválný 2pinový s dvěma kulatými otvory a 10pinový MEFI konektor s dvojitou řadou kolíků. Před objednáním spočítejte počet kolíků na vašem motoru.

Obsah balení

  • 1x Jaltest (JDC603A) | Mercury 4pinový OBD - 16pinový OBD2 redukční kabel | Motorový člun

Technické specifikace

Obecné

Značka kabelu nebo adaptéru. Často musí odpovídat značce Vašeho diagnostického přístroje.Značka
Jaltest
O jaký produkt jde: samostatný redukční kabel, adaptér bez kabelu nebo kompletní sada.Druh produktu
Redukční kabel

Vhodné pro

S jakou značkou diagnostického přístroje kabel funguje. Kabel jedné značky obvykle nepasuje k testeru jiné značky.Vhodný diagnostický přístroj
  • Jaltest
Na jakou verzi rozhraní Jaltest Link kabel pasuje. Některé kabely fungují pouze s nejnovější verzí V9.Verze Jaltest Link
  • Link V8.1
  • Link V9
Který modul Jaltest je pro použití kabelu nutný. Bez správné licence kabel nefunguje.Softwarový modul Jaltest
  • Marine

Připojení

Konektor zapojovaný do diagnostické zásuvky vozidla nebo stroje. Musí přesně pasovat.Připojení na straně vozidla
4pinový
Konektor na straně diagnostického přístroje nebo rozhraní. Obvykle 16pinový konektor OBD2.Připojení na straně přístroje
16-pins OBD2

Diagnostické funkce

Zobrazí aktuální naměřené hodnoty ze senzorů za chodu vozidla. Užitečné při hledání závad.Zobrazení živých dat

Rozměry a hmotnost

Řídicí jednotky
PCM-555, ECM-555, ECM-70 G3, ECM DFI, DTS G3, TVM G3
Referenční číslo
JDC603A

Další parametry

Použití
Závěsné motory Mercury a vnitřní motory MerCruiser s 4pinovou diagnostickou přípojkou
Délka
28 - 30 cm
Součást kabelové sady
Kabelová sada pro plavidlo (70002008), vnitřní (70002009) a závěsné (70002025)
